Светодиодный индикатор настроения

В этой статье пойдет речь о простом «индикаторе настроения».
Светодиодный индикатор настроения
Светодиодный индикатор настроения

Для его сборки понадобятся следующие материалы и инструменты:
1. Оргстекло
2. Светодиоды и схема для их переключения (при желании)
3. Плотный картон или тонкая фанера
4. Маленький тумблер
5. Бормашинка или дрель с небольшим сверлом
6. Канцелярский нож
7. Термоклей
8. Циркуль или другая небольшая круглая оправа
9. Черный маркер
10. Черная изолента
11. Другие мелкие принадлежности

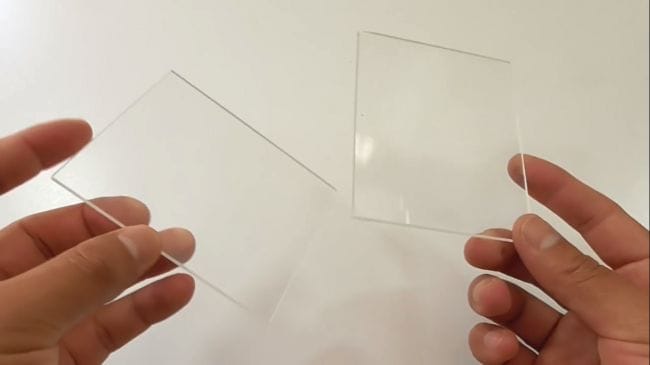

Для начала нужно подготовить два небольших одинаковых куска оргстекла и две бумажки равные размерам оргстекла.
Светодиодный индикатор настроения

На бумаге размечается сетка, а по ней рисуются два смайлика.
Светодиодный индикатор настроения

Для поддержания красивого внешнего вида, глаза лучше сделать совпадающими на обеих картинках. Бумажные заготовки вырезаются и обводятся черным маркером на оргстекле.
Светодиодный индикатор настроения
Светодиодный индикатор настроения
Светодиодный индикатор настроения

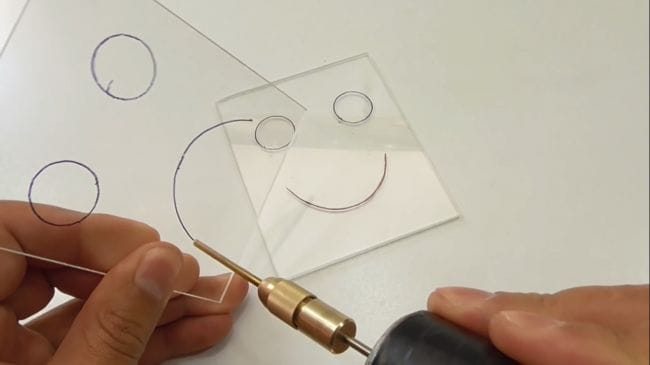

После этого необходимо взять бормашинку и надсверлить оргстекло по контурам
разметки. Это будет создавать необходимое преломление световых лучей, что и будет отображать необходимую картинку.
Светодиодный индикатор настроения

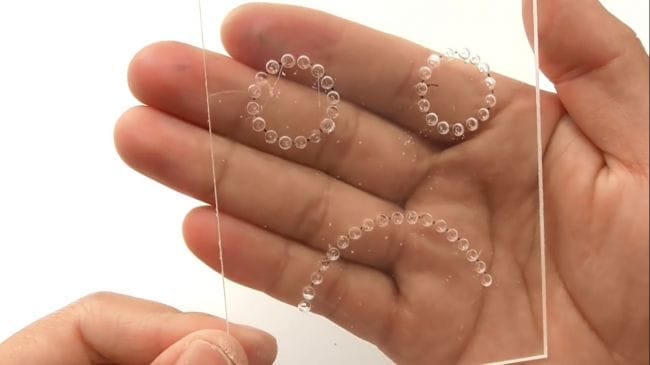

Должно получиться примерно так.
Светодиодный индикатор настроения

Теперь нужно совместить два куска оргстекла и обвести их нижнюю часть на небольшом заранее заготовленном куске плотного гофрированного картона.
Светодиодный индикатор настроения

Этот прямоугольник также нужно вырезать канцелярским ножом.
Светодиодный индикатор настроения

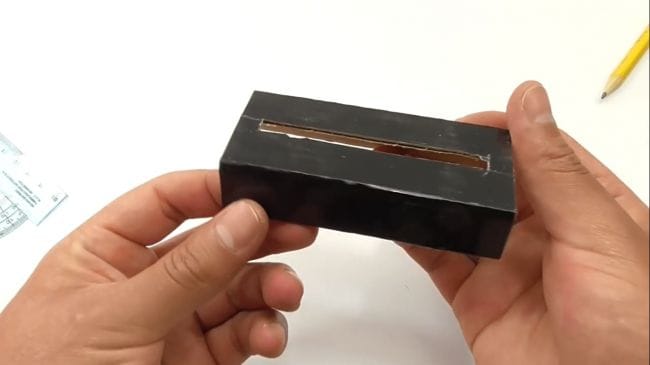

Вся остальная часть окрашивается в черный цвет. С помощью линейки откладывается по два сантиметра с каждой стороны от выреза, проводятся линии, по которым нужно согнуть картон, начиная формировать коробку.
Светодиодный индикатор настроения

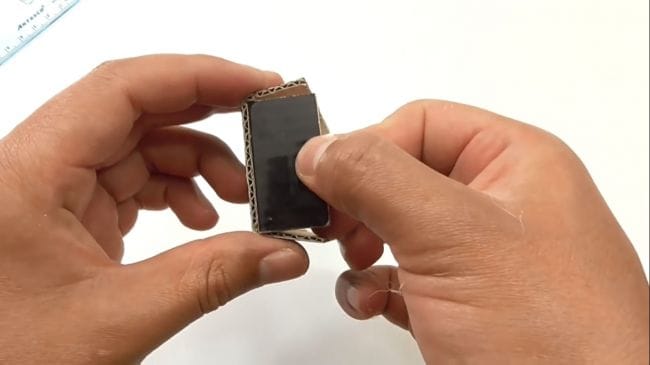

Для боковых частей также нужно вырезать два маленьких картонных прямоугольника.
Они закрепляются с помощью термоклея.
Светодиодный индикатор настроения

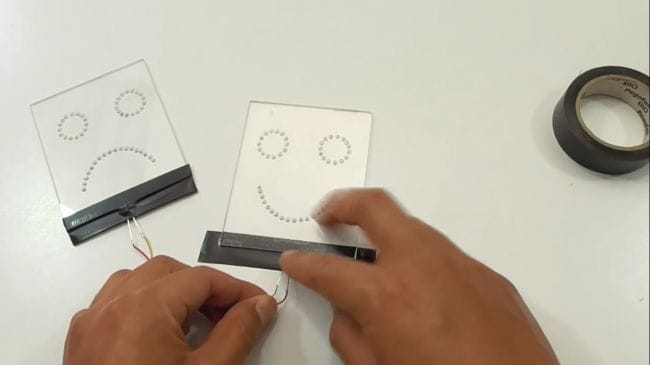

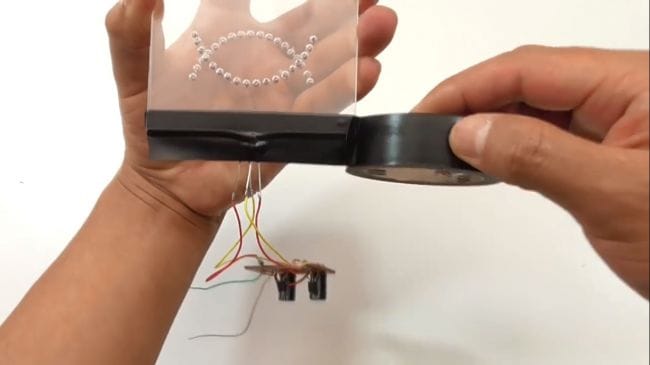

Сейчас нужно заняться отображением смайликов. Чтобы «лица» не перемешались для каждого нужно закрепить отдельный источник света в виде светодиода. Он закрепляется с нижней части с помощью черной изоленты. Стоит отметить, что изолента должна быть именно черной.
Светодиодный индикатор настроения

Эта операция проделывается и со вторым смайликом.

Светодиодный индикатор настроения

Теперь они соединяются воедино и скрепляются той же изолентой.
Светодиодный индикатор настроения

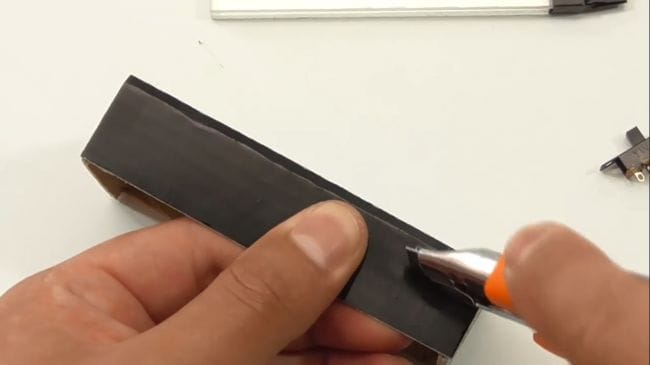

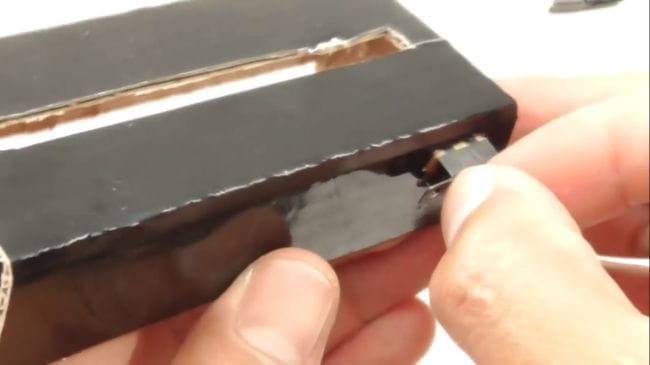

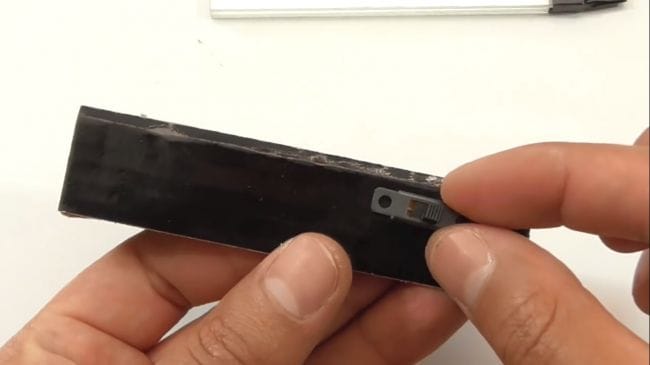

Коробку нужно подвергнуть некоторой модернизации: проделать в ней отверстие и закрепить на ней маленький тумблер. Для надежности его тоже нужно приклеить.
Светодиодный индикатор настроения
Светодиодный индикатор настроения
Светодиодный индикатор настроения

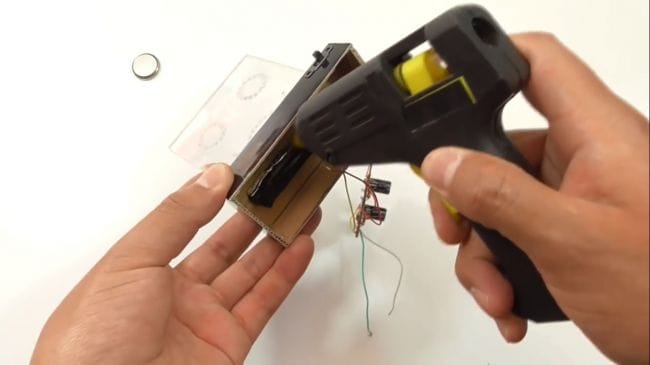

Индикаторы помещаются в проделанное для них отверстие и фиксируются с помощью термоклея.
Светодиодный индикатор настроения


Туда же отправляется электронная начинка. Для переключения светодиодов автор использует схему симметричного мультивибратора. Вы можете просто поставить два переключателя, чтобы изображение на индикаторе соответствовало вашему настроению.
Светодиодный индикатор настроения

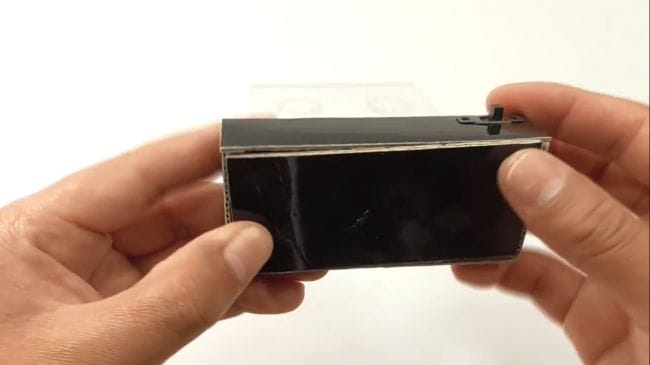

Также автор применяет трехвольтовую литиевую «таблетку» в качестве источника питания. Когда все помещено в коробку, она закрывается последним картонным прямоугольником, который фиксируется с помощью черной изоленты для облегчения доступа внутрь корпуса.
Светодиодный индикатор настроения

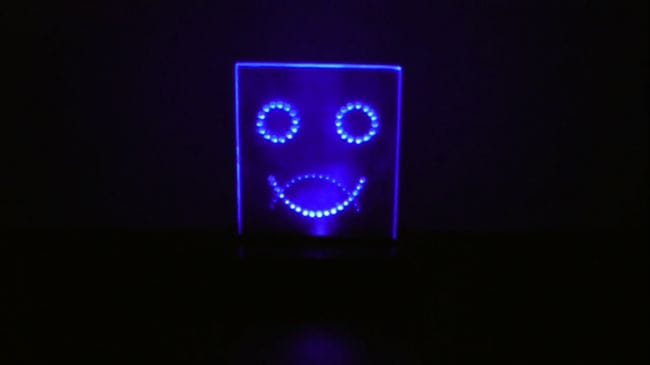

Индикатор настроения уже готов и его остается только протестировать.
Светодиодный индикатор настроения
Светодиодный индикатор настроения


Красивее всего эта поделка работает в темноте.
Вы можете попытаться сделать больше двух положений индикатора, а я могу лишь порекомендовать авторское видео к этой самоделке.

Всем удачного повторения!
