Самодельный лобзиковый станок

Самодельный лобзиковый станок

Всем привет! Каждому мастеру в скором времени нужно вырезать какую либо деталь, которая трудно будет вырезаться лобзиком. Либо её будет трудно зафиксировать, либо срез получится неровный. Поэтому, можно сделать лобзиковый станок, который позволит вырезать мелкие извилистые детали, под ровным углом. Такой станок не сложен в изготовлении, и на него не потребуется много материала.

Необходимые материалы:
- лобзик электрический
- 3 подшипника
- болты, шайбы, гайки
- бруски деревянные
- фанера

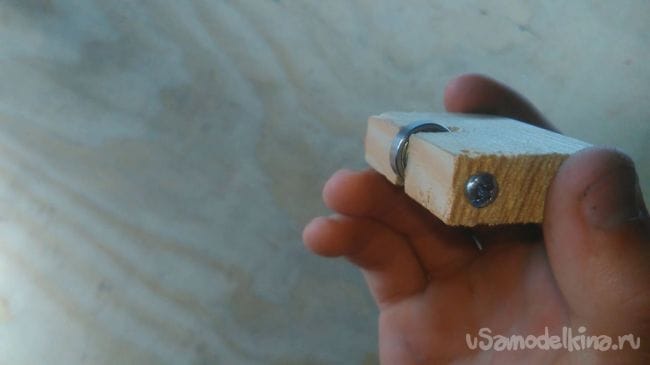

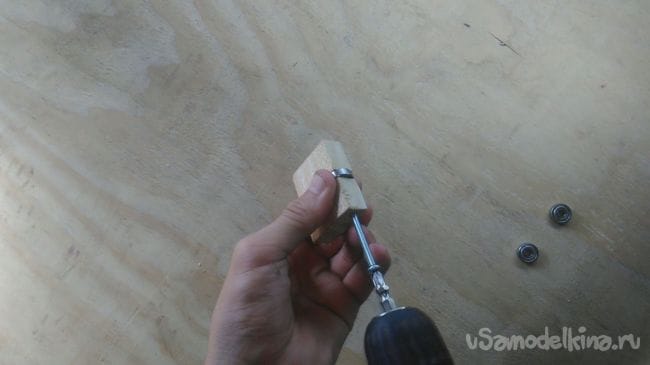

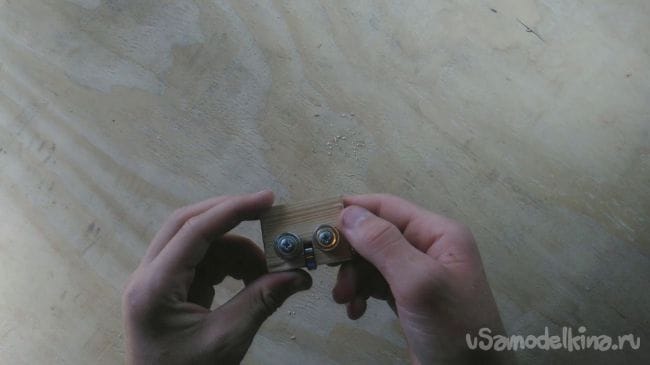

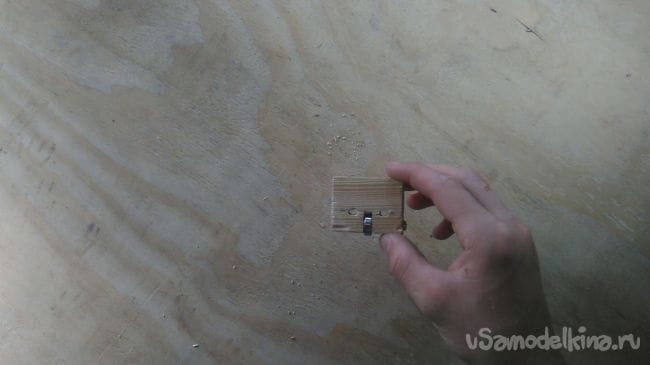

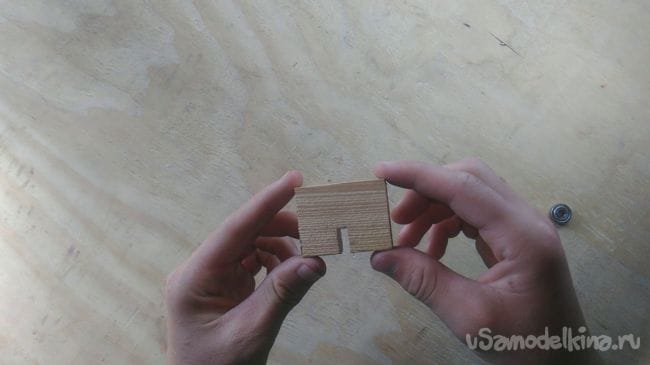

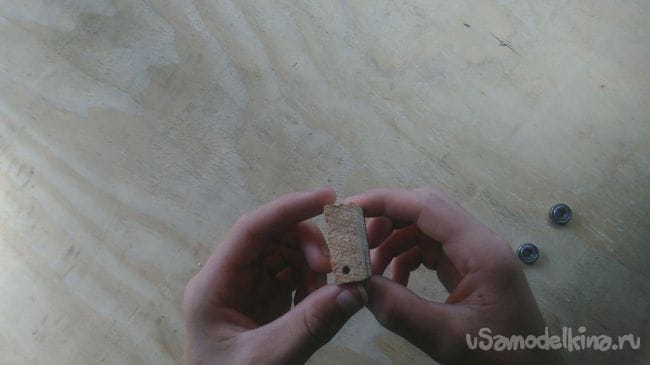

Шаг 1: Первым делом отрезаем небольшой брусочек, и в нем вырезаем паз, чтобы подшипник мог свободно крутиться. Затем сверлим сквозное отверстие, чтобы зафиксировать подшипник. И с помощью длинного болтика фиксируем подшипник так, чтобы он с одной стороны выпирал на 3-4 мм. Далее сверлим 2 отверстия так, чтобы люфт у каждого был по 5-7 мм, как показано на фото. Берём болтик, вставляем его в подшипник, затем шайбу и вставляем в отверстие, которое делали раньше, и фиксируем гайкой. Аналогично делаем другой подшипник.
Самодельный лобзиковый станок
Самодельный лобзиковый станок
Самодельный лобзиковый станок
Самодельный лобзиковый станок
Самодельный лобзиковый станок
Самодельный лобзиковый станок

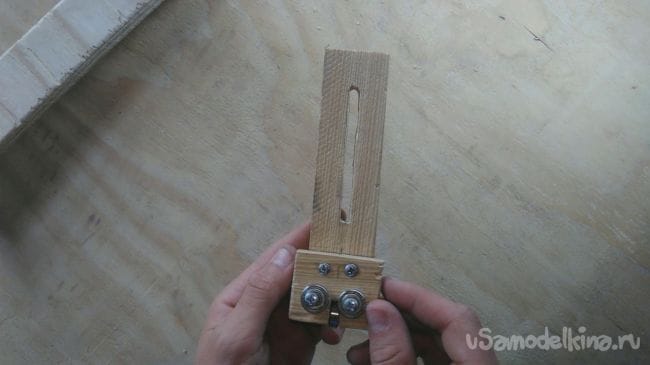

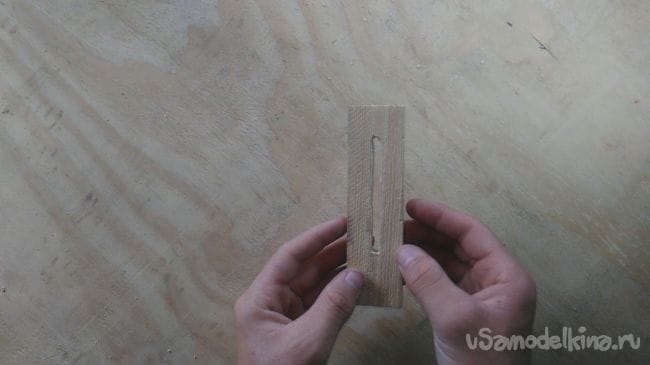

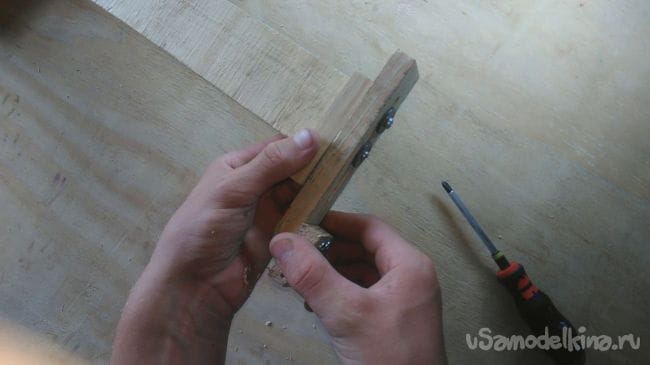

Шаг 2: Далее в другом брусочке проделываем внутренний пропил длинной 10-15 см. Затем к ней прикручиваем деталь, которую мы делали в первом шаге.
Самодельный лобзиковый станок
Самодельный лобзиковый станок

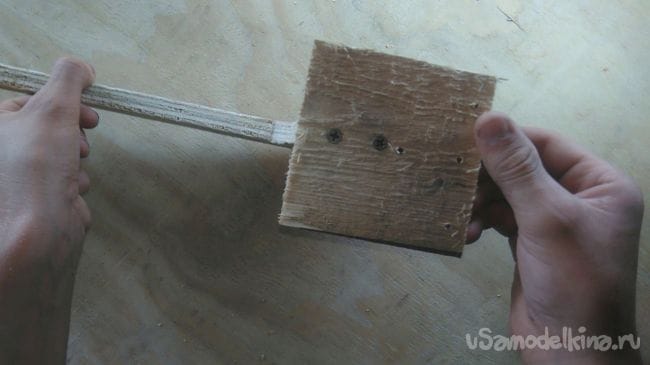

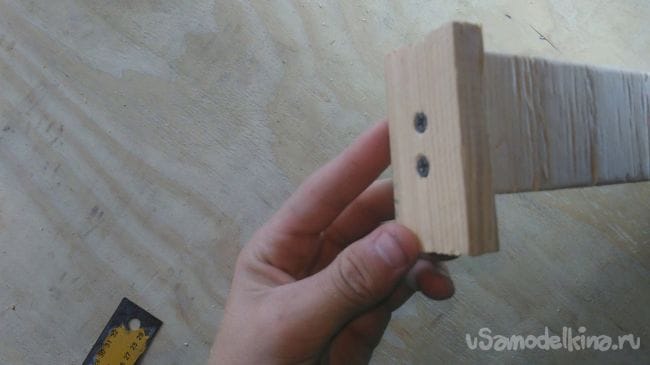

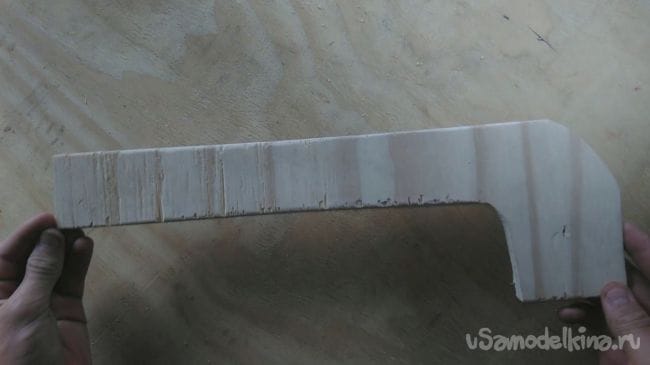

Шаг 3: Далее из фанеры вырезаем г-образную деталь. И к ней прикручиваем небольшой брусок. Далее В этом бруске делаем утопленные гайки. С помощью болтов и гаек фиксируем деталь, которую мы делали во втором шаге.
(Теперь можно менять высоту хода пилки от лобзика).
Самодельный лобзиковый станок
Самодельный лобзиковый станок
Самодельный лобзиковый станок
Самодельный лобзиковый станок

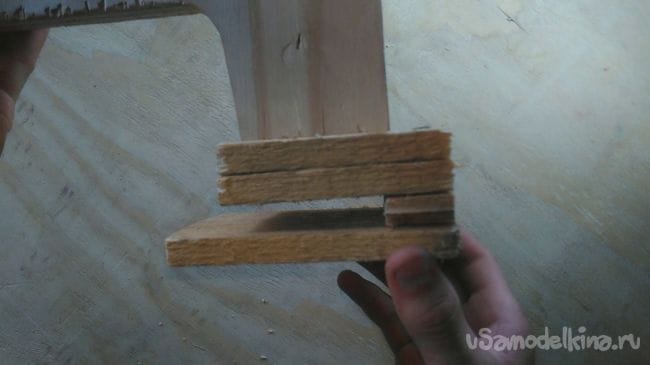

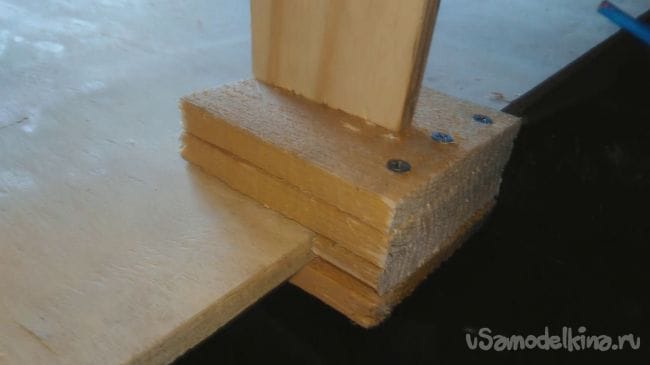

Шаг 4: Мне нужно было, чтобы такой станок был не стационарным. Для этого я сделал вот такой держатель.
Самодельный лобзиковый станок
Самодельный лобзиковый станок
Самодельный лобзиковый станок

Самодельный лобзиковый станок

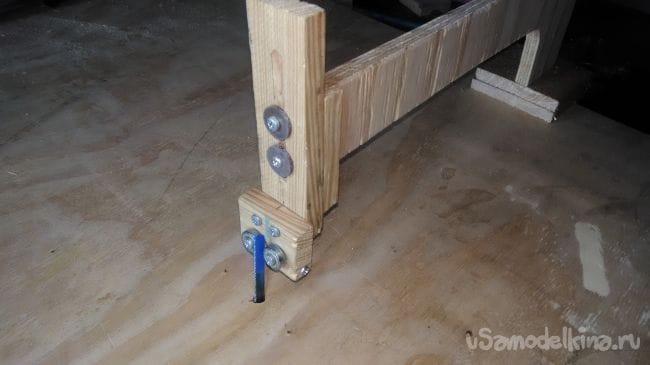

И вот наш самодельный лобзиковый станок готов!

Испытание и изготовление:
