Токарный станок по дереву своими руками на ременной передаче

Привет всем любителям самоделок. Наверно у каждого мастера своего дела есть инструмент, который часто нужен в работе, например, напильник, но иногда бывает так, что ручка не нем или не устраивает или же совсем отсутствует, и в этот момент необходимо сделать такую ручку, дабы вернуть напильнику работоспособность, вот для этого идеально подойдет токарный станок по дереву, о сборке которого я расскажу в этой статье. Данный станок предназначен для обработки деревянных заготовок, а именно тел вращения, с его помощью можно изготовить различные ручки, ножки, фигурки для всяких самоделок.

Предлагаю ознакомиться с видеоматериалом, где я также подробно рассказал о сборке станка.



Для того, чтобы сделать токарный станок понадобится:
* Электродрель
* Дубовый паркет
* Алюминиевые профиля
* Шурупы
* Отвертка
* Электродвигатель от швейной машинки
* Велосипедная камера
* Эпоксидный клей
* Сверла
* Ножовка по металлу
* Подшипники
* Металлический уголок

Вот и все, что нужно для того, чтобы собрать токарный станок своими руками, материалы как по мне весьма легкодоступные, сложнее всего мне дался поиск двигателя.

Приступим к сборке станка.

Шаг первый.

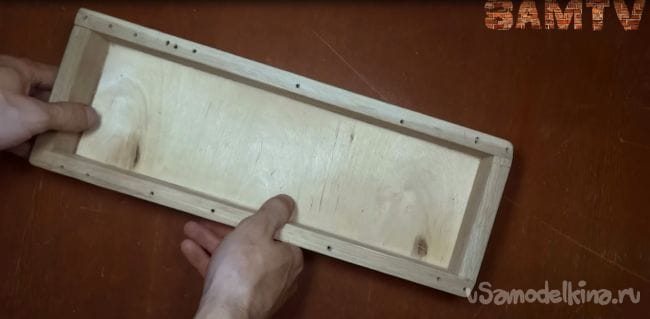

Для того, чтобы понимать как будет выглядеть станок и уже представлять будущие размеры необходимо сделать из четырех паркетин каркас, который будет станиной - главной частью, начать лучше именно с него, так как все остальные части будут крепиться на станине. Все четыре паркетины нужно предварительно просверлить, а затем в эти отверстия вкрутить шурупы, образовав прямоугольник.

Снизу для сбора стружек я приклеил фанеру, чтобы по окончании работы легко освободить этот отсек для стружек перевернув станок. Для того, чтобы станок при работе не скользил я прикрутил резиновые ножки.

Шаг второй.

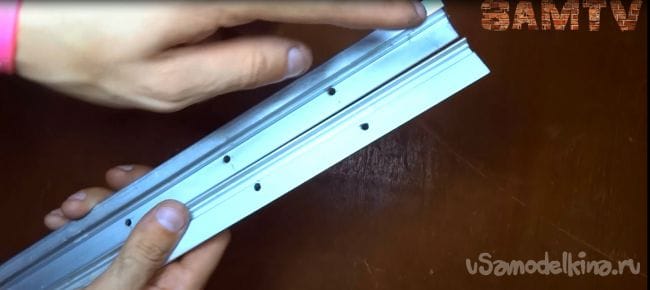

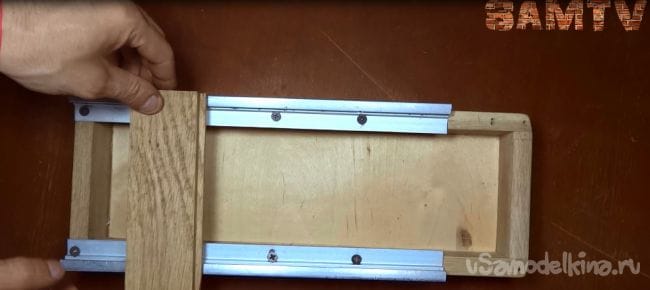

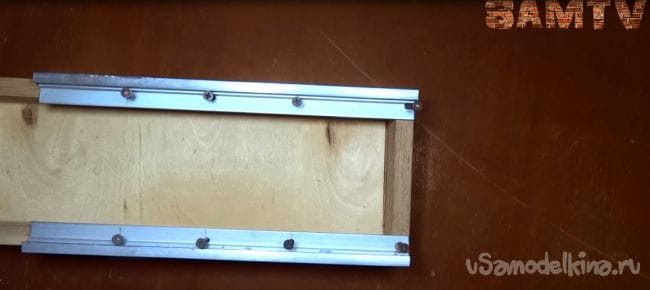

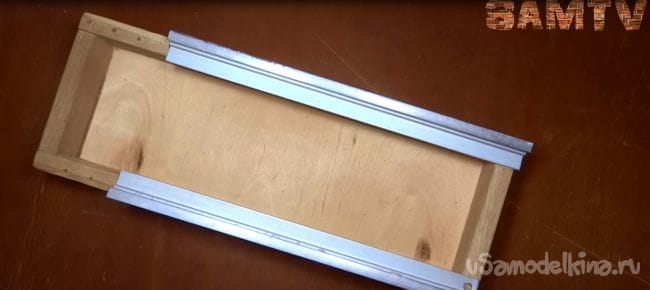

Так как в любом токарном станке есть задняя бабка, то и в моем случае она тоже будет, поэтому для того, чтобы ее можно было закрепить на станине понадобятся два алюминиевых уголка, которые нужно подогнать по длине и затем просверлить четыре отверстия в каждой направляющей и прикрутить при помощи шурупов к паркетинам на станине. Перед тем, как закрутить шурупы в станину, необходимо просверлить отверстия сверлом на 1-2мм меньше, чем шуруп, делается это для того, чтобы не образовалось трещин.

Шаг третий.

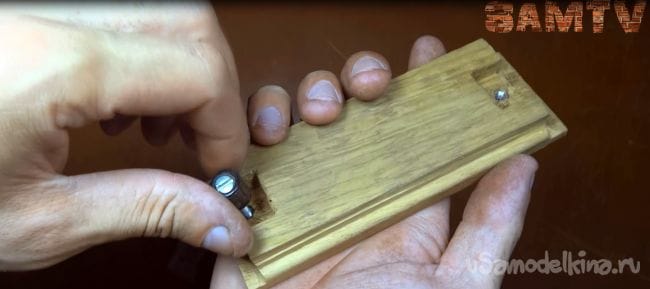

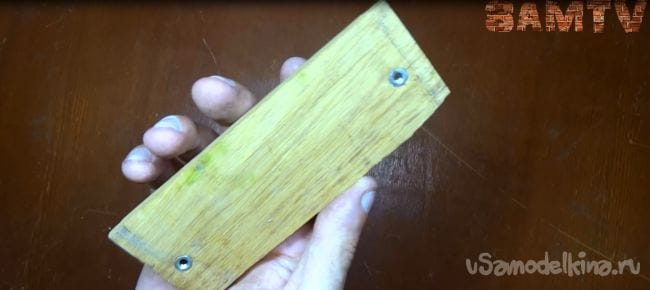

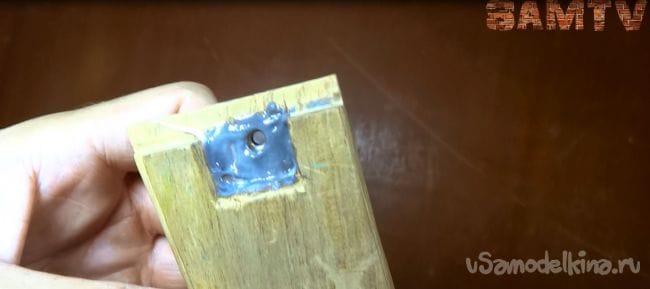

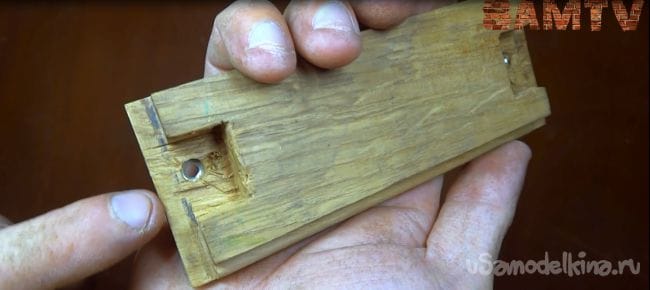

Пришло время сделать и саму заднюю бабку. Из паркетины выпиливаем кусочек и делаем паз под направляющие. После этого нужно впрессовать или же вклеить две гайки по краям нашей будущей задней бабки. В эти гайки будут вкручиваться барашки и с помощью этого задняя бабка будет фиксироваться в неподвижном положении. Для того, чтобы гайки не вытянуло наружу при сильном затягивании нужно промазать сверху их эпоксидным клеем.

Шаг четвертый.

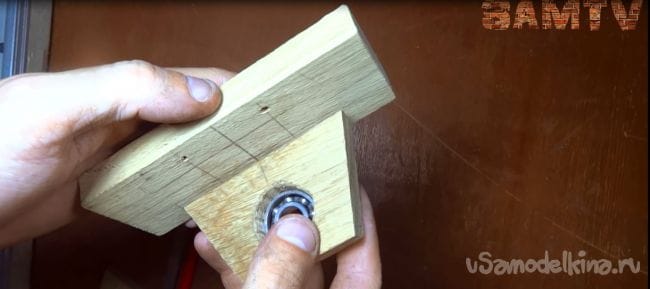

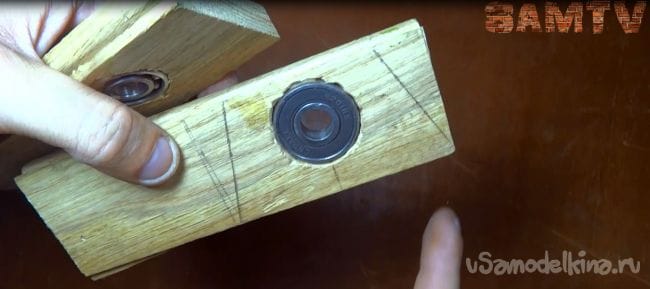

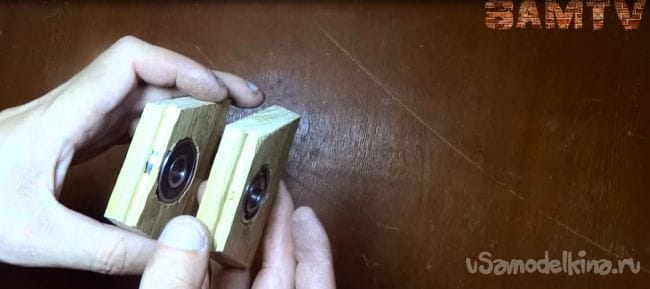

Пока эпоксидный клей будет сохнуть делаем крепления под подшипники на переднюю бабку. Сделать их я решил также из паркета, сверлим отверстия под подшипники и впрессовываем их на законное место, для надежности можно промазать посадочное место эпоксидной смолой.

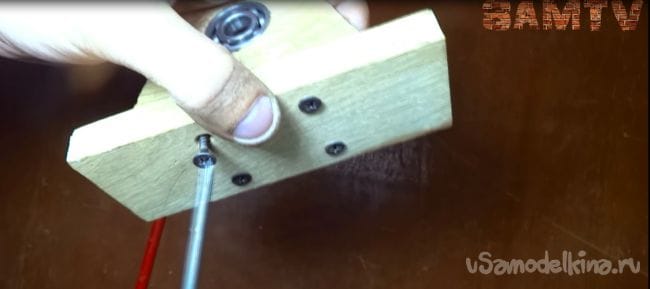

Крепления я сделал в виде равнобедренной трапеции. Основание, на котором будут держаться крепления с подшипниками также делаем из паркета, в нем просверливаем четыре отверстия и прикручиваем, сделанные ранее крепежи с подшипниками, заранее установив их строго посередине.

Шаг пятый.

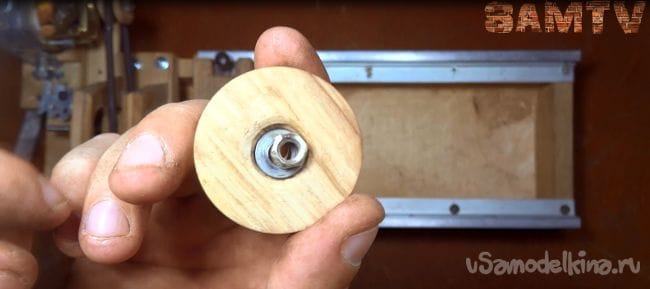

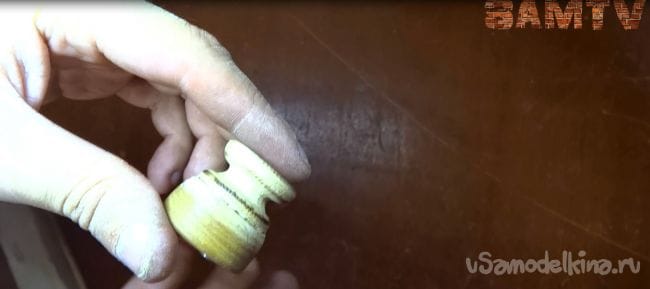

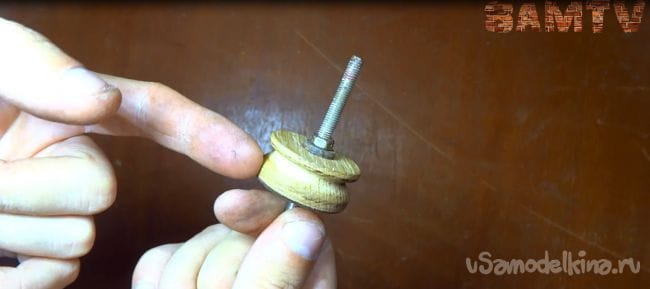

Так как в моем станке я решил применить ременную передачу нужно сделать шкив на переднюю бабку и на сам вал мотора, отношение я взял 1 к 2, чтобы уменьшить количество оборотов, но повысить крутящий момент. Шкив можно сделать при помощи дрели, установив деревяшку в патрон дрели через шпильку и проточить резцом или обычной стамеской.

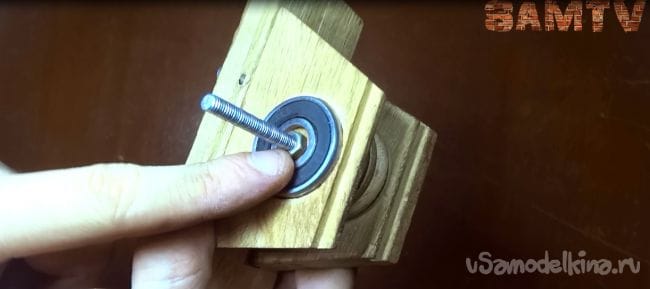

Затем накручиваем на шпильку шкив и устанавливаем в подшипники, через шайбы. Также не забываем смазать подшипники.


Шаг шестой.

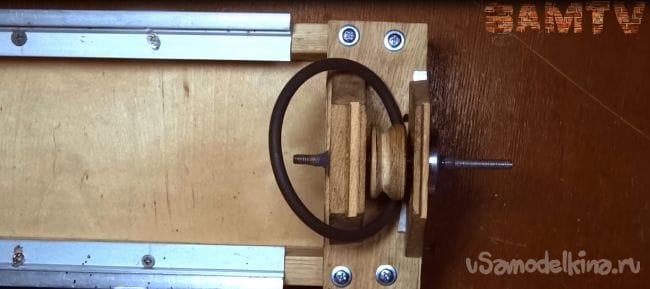

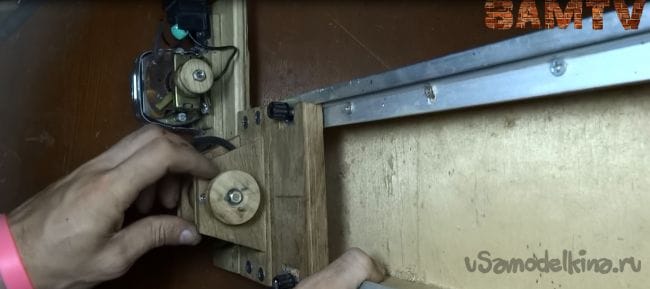

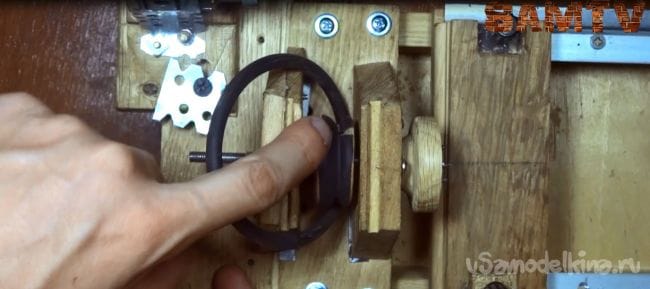

Устанавливаем переднюю бабку и ремень на станину, для этого сверлим отверстия под шурупы и хорошенько все закручиваем.

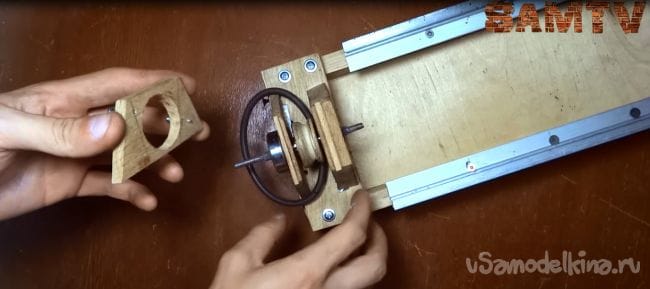

Проверив надежность заднего подшипника я решил, что нужно слегка усилить конструкцию тонкой дощечкой и эпоксидкой.

Шаг седьмой.

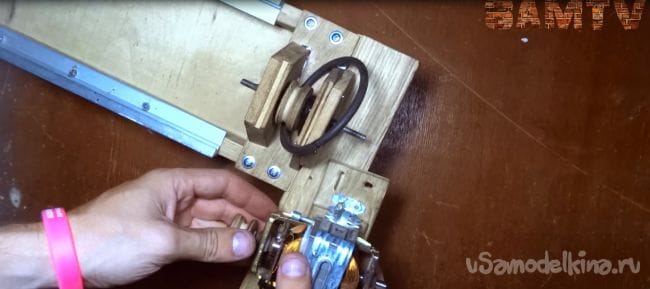

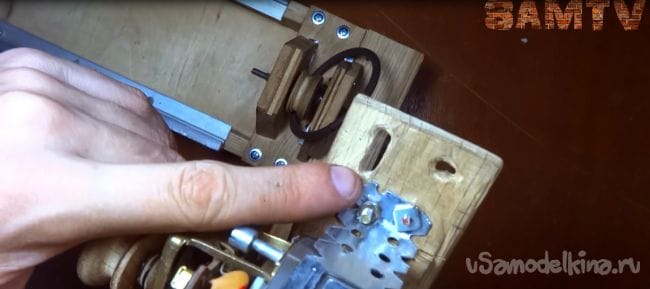

Теперь нужно закрепить двигатель, а крепится он будет на специальном креплении, которое я прикрутил при помощи уголка к торцу станины, а также сделал для двигателя подвижную платформу, которая позволит регулировать натяжение ремня, что предотвратит его проскальзывание.


Шаг восьмой.

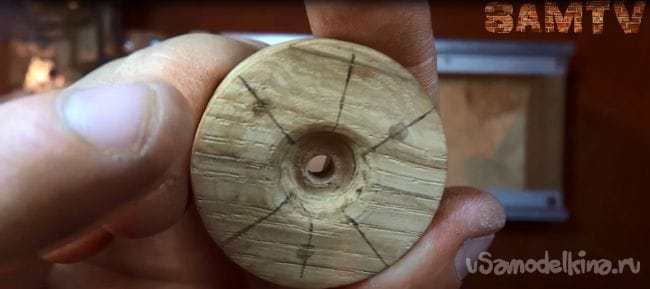

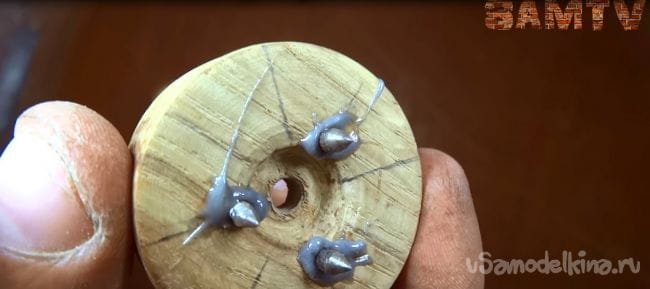

После того, как двигатель установлен изготавливаем переднюю бабку, которая будет держать заготовку и передавать ей крутящий момент от двигателя. Проще всего это сделать, установив квадрат из паркета на ось передней бабки и обточить стамеской до круглой формы, после чего в трех местах просверлить отверстия и вклеить на эпоксидный клей три штырька, заточенных под конус. После затвердевания можно фиксировать гайкой, подложив шайбочку.


Шаг девятый.

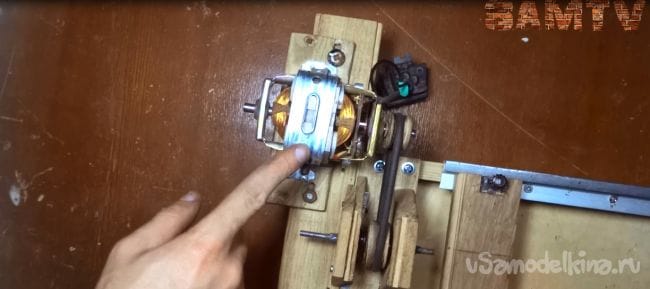

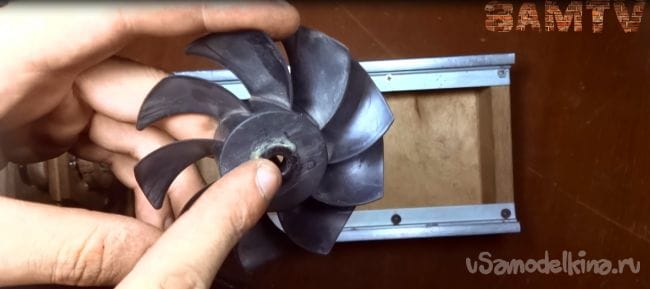

Двигатель у меня от швейной машинки с педалью, которая регулирует обороты, отсюда следует, что он не предназначен для таких нагрузок, поэтому я решил установить вентилятор на вал мотора, чтобы его обмотки не перегревались, думаю такие манипуляции продлят ему жизнь.

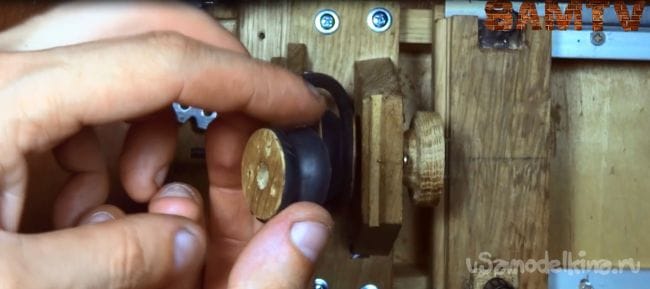

Также не обошлось без доработок, ремень на шкиву во время вытачивания круглой платформы для трезубца проскальзывал, поэтому я приклеил на оба шкива велосипедную камеру при помощи клея "Момент".

Шаг десятый.

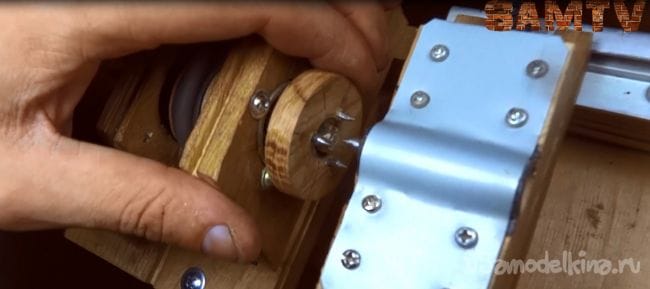

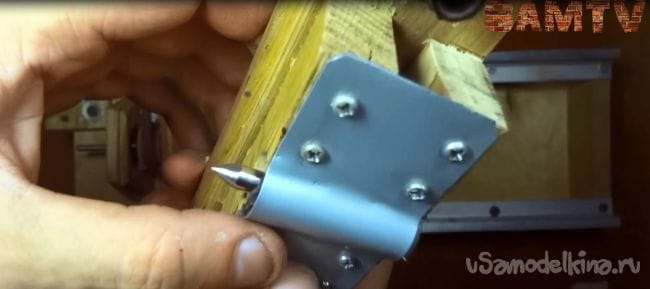

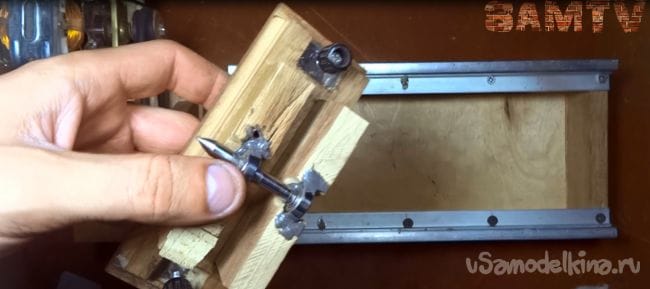

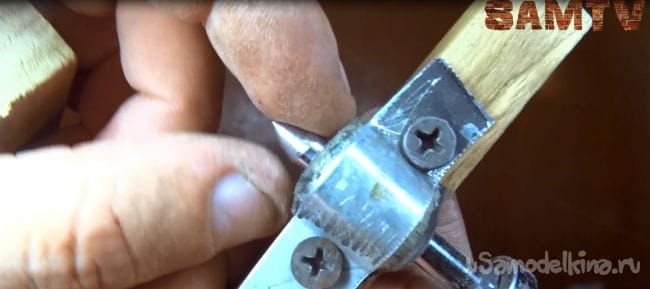

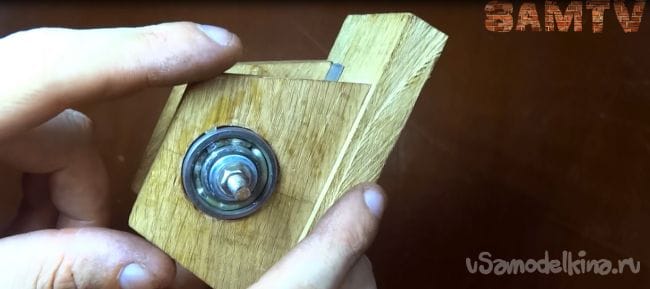

Какой же это станок, если тут нет задней бабки. Исправим это. Задняя бабка собирается из двух паркетин, двух подшипников и оси, которую необходимо заточить под конус. Сажаем ось в два подшипника, после чего их приклеиваем на эпоксидку в канавки на паркетинах, которые будут креплениями задней бабки.

Когда эпоксидка затвердеет при помощи шурупов крепим получившуюся конструкцию к подвижной части с барашками, которую я сделал ранее.

Принцип работы задней бабки прост, по длине заготовки подгоняется задняя бабка и после чего плотно прижимается барашками, что не даст ей самопроизвольно двигаться. Эпоксидку я решил прикрыть сверху крышкой, что сделает конструкцию еще более крепкой.

Не забываем проверить сходятся ли центра передней и задней бабок, если да, то все хорошо.

На этом токарный станок по дереву готов, можно смело приступать к деревообработке и вытачивать на станке различные резные самоделки.
Всем спасибо за внимание и всем успехов в самоделках.
