Каяк для ребёнка своими руками

Каяк для ребёнка своими руками

Наступало лето и очень хотелось взять с собой на покатушки детей.
Значит надо срочно изготовить средство для передвижения по воде - каяк.
Засучив рукава начинаем работу.

Материалы и инструменты:
Для постройки каяка в первую очередь понадобится место и минимальный набор инструментов,
обычно:
-брусок с наждачной бумагой или шлифмашинка;
-ножницы;
-пасатижи;
-бокорезы;
-кисти;
-дрель;
-эпоксидная смола;
-стеклоткань.

Шаг 1: Сборка корпуса.
За основу проекта был взят готовый набор деталей для постройки каяка из фанеры методом "сшей и склей", по английски - "stitch & glue".
Такой выбор обусловлен тем, что значительно ускоряется процесс сборки корпуса, уменьшается количество мусора и пыли(что немаловажно), а тот факт что детали изготовляются на станках с ЧПУ обеспечивает их высокую точность.
Каяк для ребёнка своими руками

Для постройки каяка в первую очередь понадобится место и минимальный набор инструментов, обычно только брусок с наждачной бумагой или шлифмашинка, ножницы, пасатижи, бокорезы, кисточки.

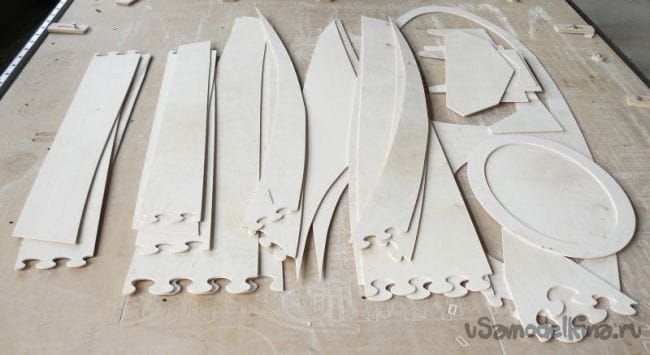

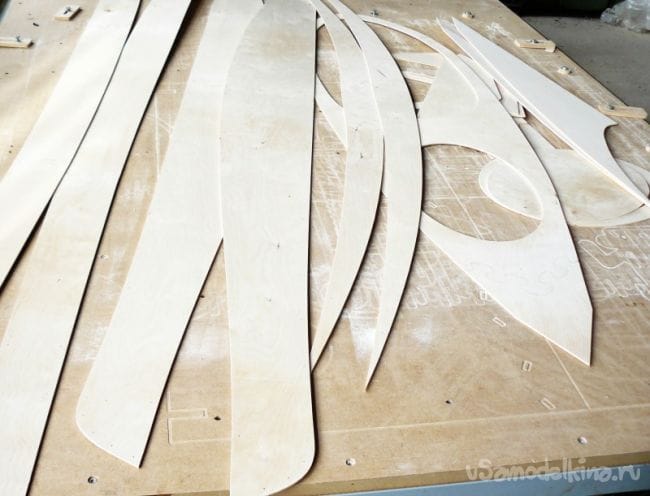

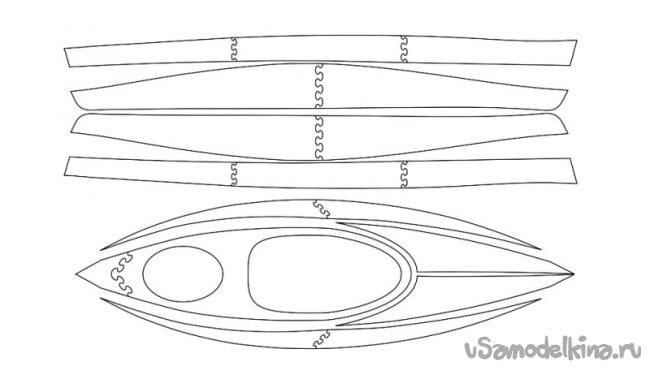

Раскладываем детали набора согласно имеющихся чертежей.
Каяк для ребёнка своими руками

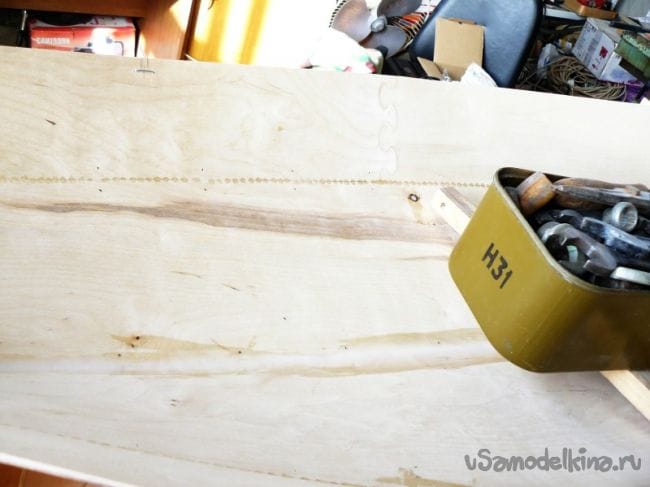

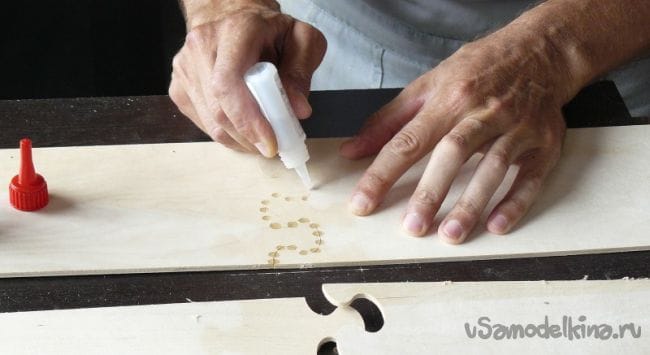

Планки корпуса каяка больше по длине имеющихся листов фанеры, поэтому стыкуем их из нескольких заготовок соединением, типа "пазл". Склеиваем их эпоксидкой, а лучше секундным цианоакрилатным клеем с активатором - это ускоряет процесс.
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками

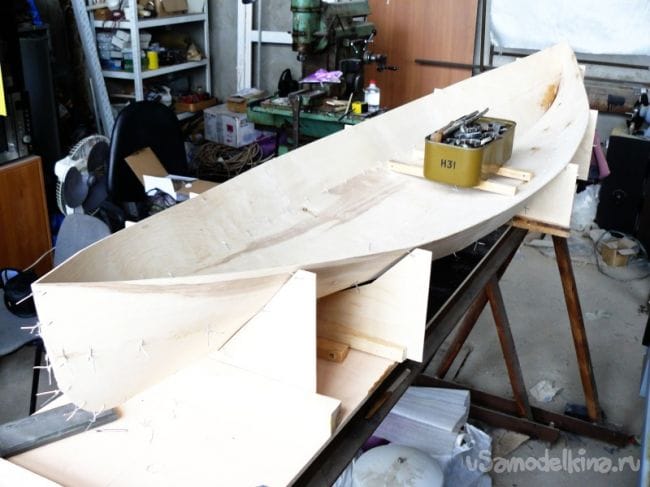

Если используется эпоксидная смола ЭД20 с отвердителем ПЭПА необходимая температура в помещении должна поддерживаться на уровне 22-25 градусов. При меньшей температуре смола не наберёт полной прочности, при большей - будет слишком быстро полимеризоваться, что затрудняет работу. После склеивания всех планок начинаем сшивать их с помощью проволоки, при этом скрутки затягиваем не конца. Приятным моментом является наличие всех отверстий в деталях под скрутки. Самый подходящий вариант для скруток это стальная вязальная проволока, ну или то что есть под рукой(медный провод). Вариант использования пластиковых стяжек не рассматриваем т.к. диаметр отверстий для них нужен значительно больше. Начинаем с днища, потом борта, притягиваем планки к кильблокам.
Каяк для ребёнка своими руками

Когда корпус примет нужную форму подтягиваем все скрутки чтобы не было щелей между деталями. Затем меж стяжек проклеиваем стыки смесью эпоксидки с аэросилом. Если используется цианоакрилатный клей — проклеиваем швы точками этого клея. Цианоакрилатный клей очень упрощает и ускоряет работу. Брать нужно клей-гель с активатором.
Каяк для ребёнка своими руками

Шаг 2: Оклейка корпуса стелотканью.

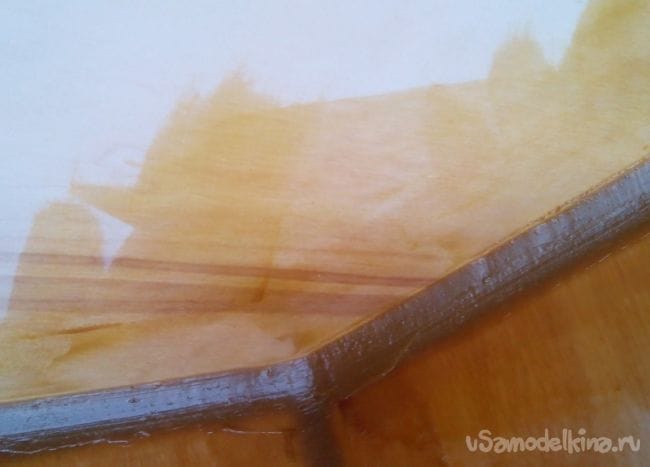

После высыхания клея снимаем все стяжки и наносим окончательную галтель из эпоксидки и аэросила. В качестве материала для галтели используем эп.смолу с добавлением 50% АЭРОСИЛА (чтобы смола не текла), вместо аэросила подойдёт древесная пыль от вибрационной шлифмашинки. Для формирования галтели удобно использовать шпатель из пластиковой карточки обрезанной по форме будущей галтели.
Каяк для ребёнка своими руками

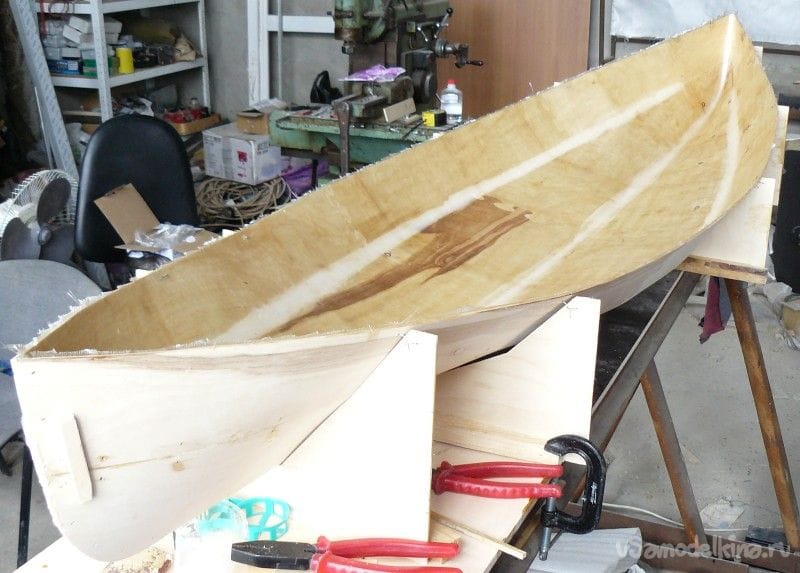

Следующий этап — оклейка корпуса изнутри стеклотканью. Перед оклейкой прошкуриваем всю поверхность, чтобы поверхность под оклейку была гладкой. Пылесосим, протираем чистой тряпкой, чтобы не осталось следов пыли. Раскладываем стеклоткань, убираем все складки, обрезаем излишки. ВАЖНО, стеклоткань выбираем либо с прямым замасливателем (отличная отгезия с эпоксидной смолой, но дорогая), либо на парафиновом замасливателе (в этом случае необходимо предварительно выпарить парафин, цена на порядок ниже).
Каяк для ребёнка своими руками

Разводим эпоксидную смолу небольшими порциями грамм по 150-200 т. к. время жизни самой распространённой смолы ЭД-20 с отвердителем ПЭПА 10-20 минут(зависит от температуры воздуха). Разливаем смолу на поверхность и начинаем разгонять шпателем. Разгонять нужно до такой степени что-бы смолы было ровно столько, чтобы она пропитала ткань. Пропитавшаяся стеклоткань становится прозрачной и не скрывает структуру дерева. После того как стеклоткань пропитана, а излишки смолы удалены, в течении часа-двух следим чтобы под тканью не образовывались пузырьки воздуха, удалить их можно просто прижимая это место пальцем.
Каяк для ребёнка своими руками

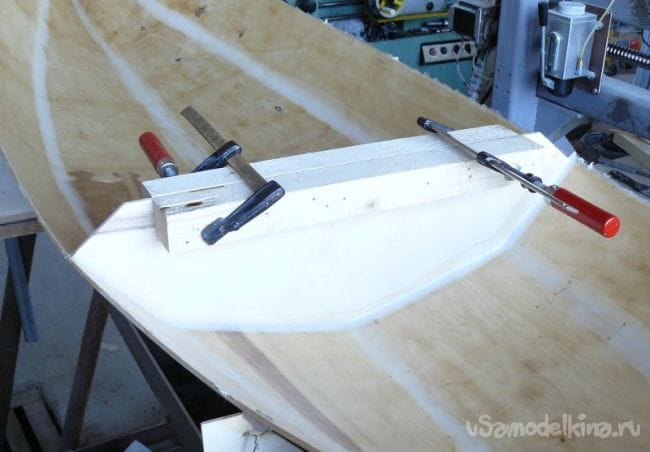

Вклеиваем на галтелях шпангоут. Швы проклеиваем полосами стеклоткани. Не защищёную поверхность фанеры прокрашиваем эпоксидной смолой.
Каяк для ребёнка своими руками

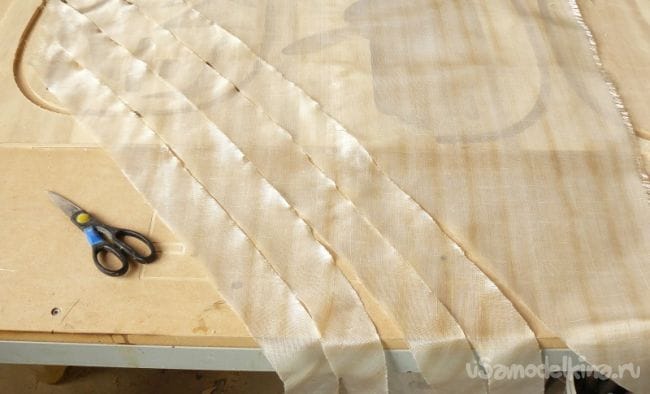

Нарезаем полосы из той же стеклоткани какой оклеивали корпус. Если стеклоткань имеет полотняное плетение то полосы лучше нарезать под углом 45 градусов, так не будут мохриться края. Ширина полос 8-10 см.
Каяк для ребёнка своими руками

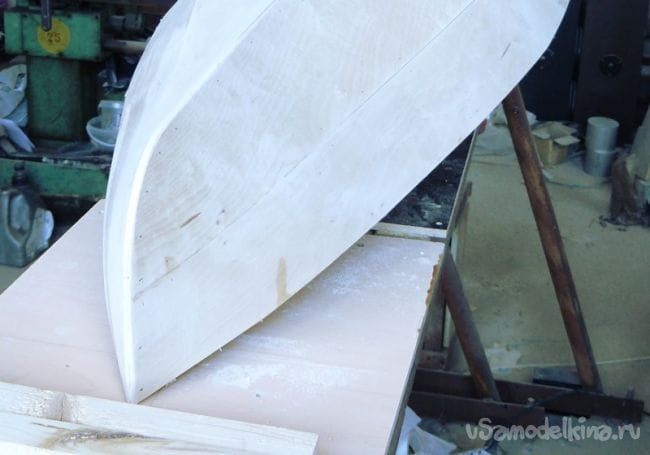

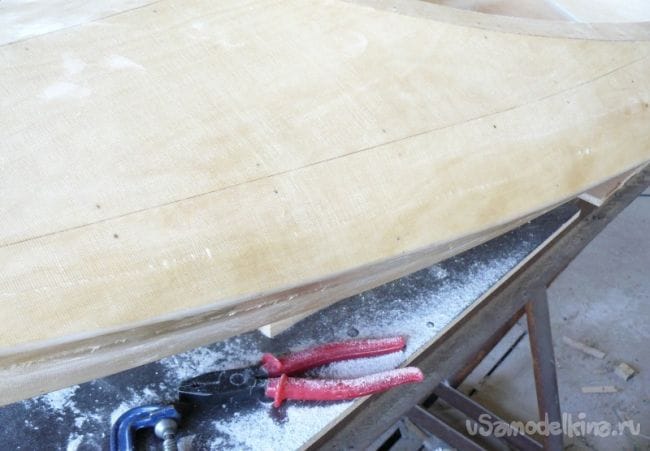

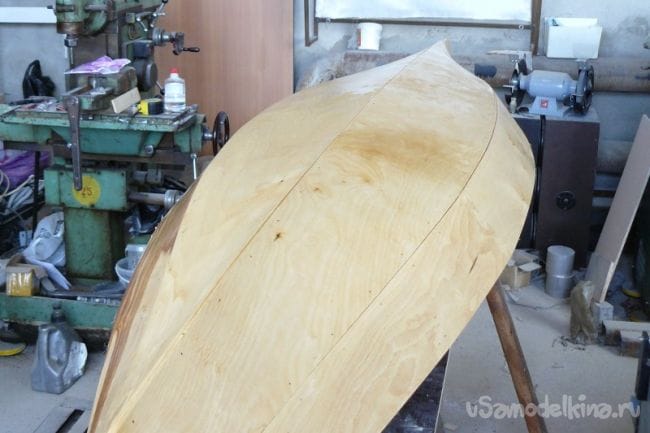

На следующем шаге переворачиваем лодку и зашлифовываем все острые края. Если есть щели или другие дефекты - шпаклюем их смесью эпоксидки и аэросила.
Каяк для ребёнка своими руками

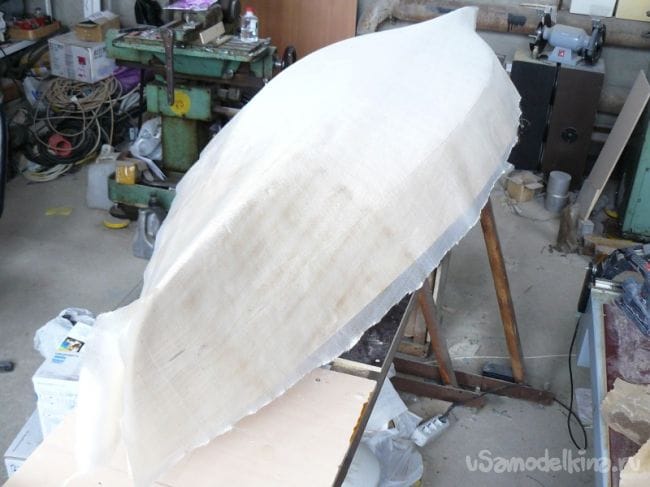

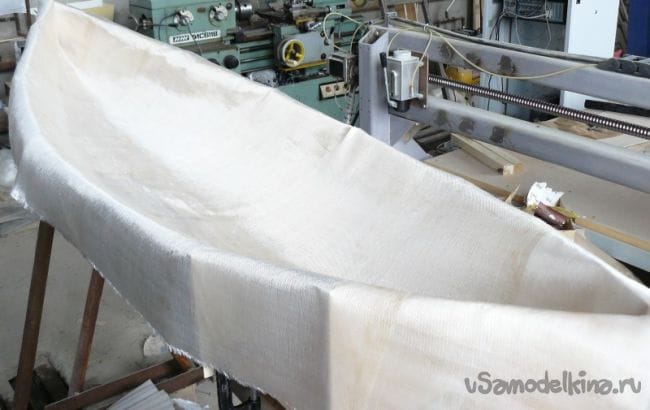

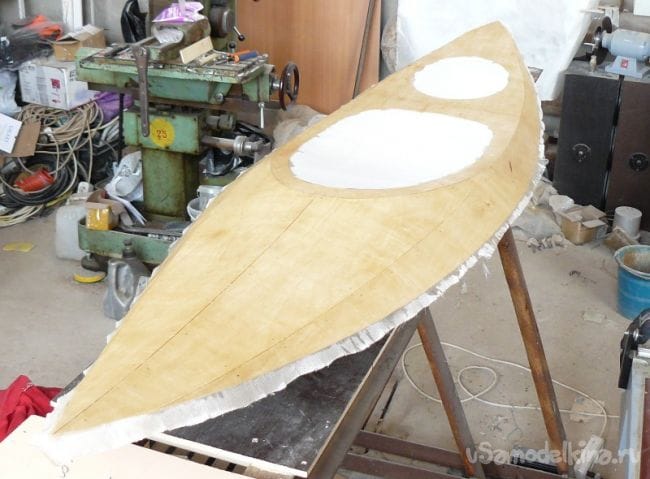

Далее раскладываем стеклоткань, убираем все складки, обрезаем излишки и проклеиваем эпоксидной смолой.
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками

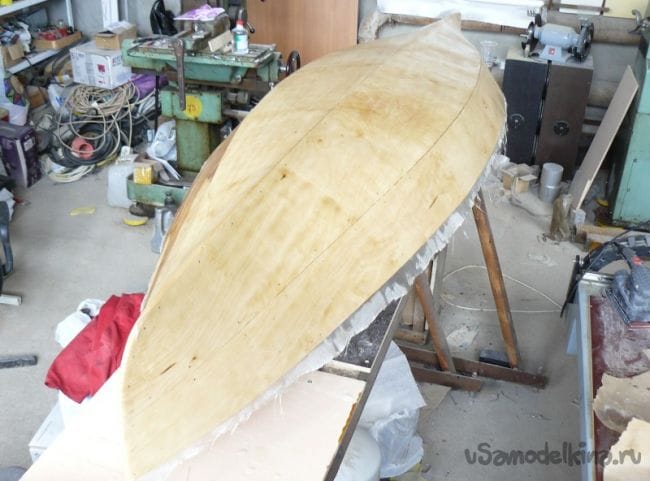

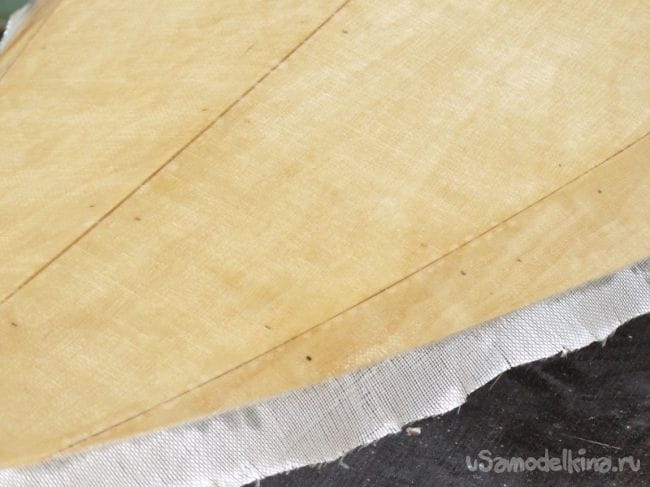

Обрезаем лишние края стеклоткани.
Каяк для ребёнка своими руками

Шаг 3: Сборка палубы.

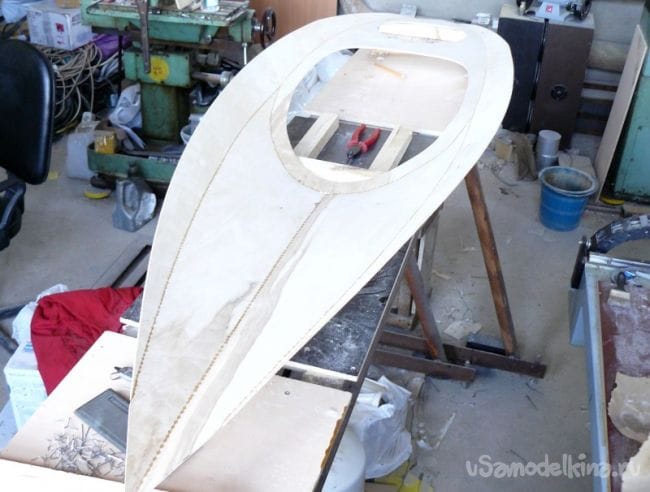

Начинаем заниматься палубой. Собираем детали палубы на скрутках.
Каяк для ребёнка своими руками

Проклеиваем швы и убираем проволочные скрутки.
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками

Шаг 4: Оклейка палубы стелотканью.

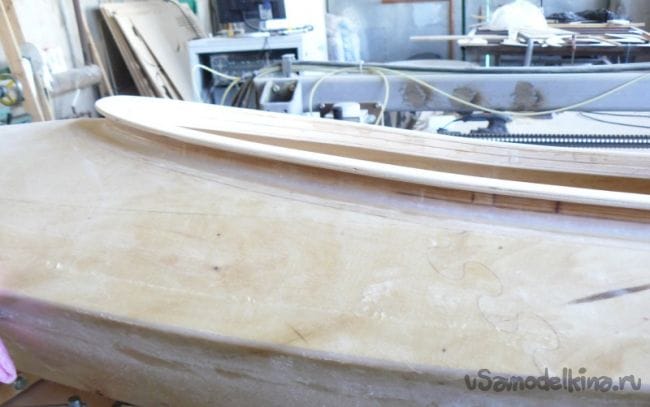

Накладываем галтели. В общем повторяем все те же операции, что и для корпуса.
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками

Шаг 5: Соединение корпуса с палубой.

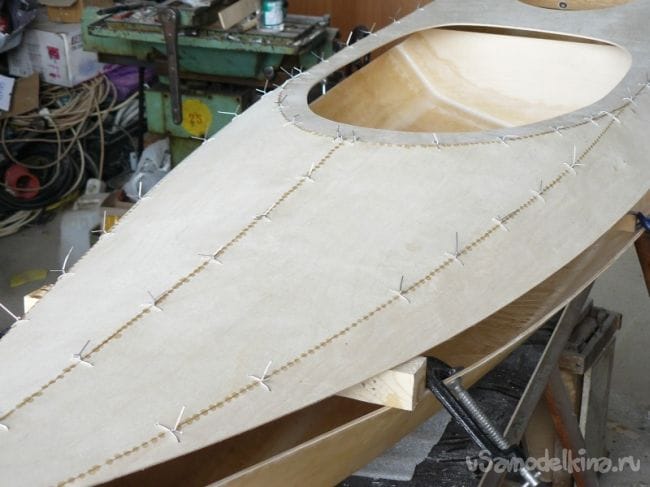

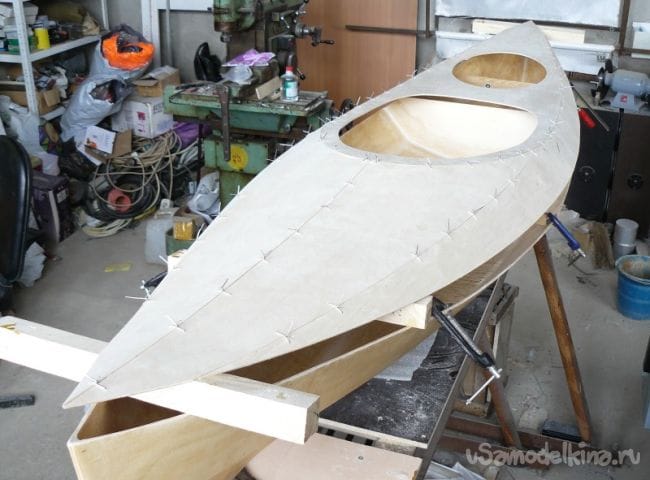

Соединяем корпус с палубой с помощью проволочных скруток.
Каяк для ребёнка своими руками

Проклеиваем шов и удаляем скрутки.
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками

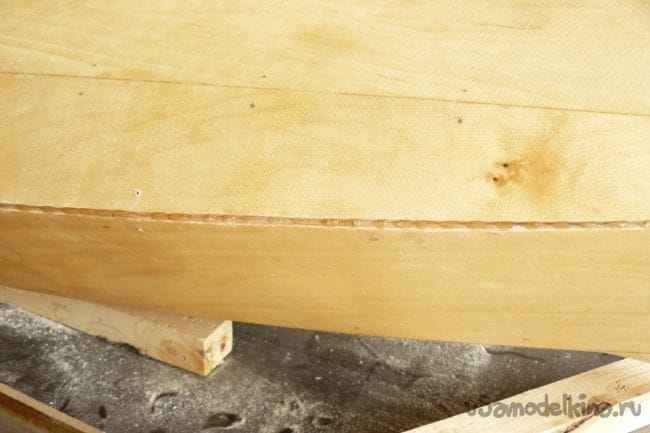

Накладываем на шов галтель из эпоксидной смолы и аэросила.
Каяк для ребёнка своими руками

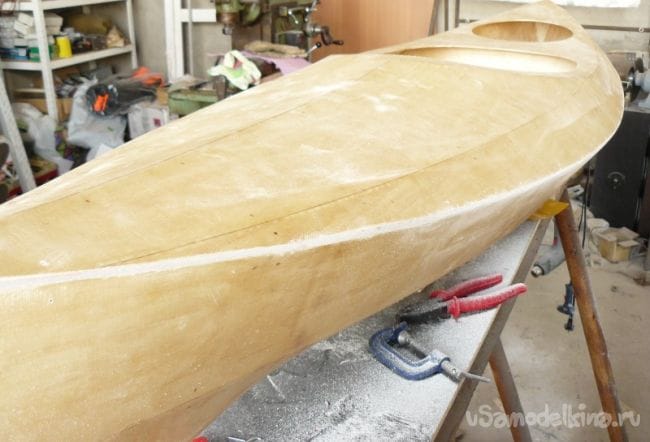

Зачищаем шов.
Каяк для ребёнка своими руками

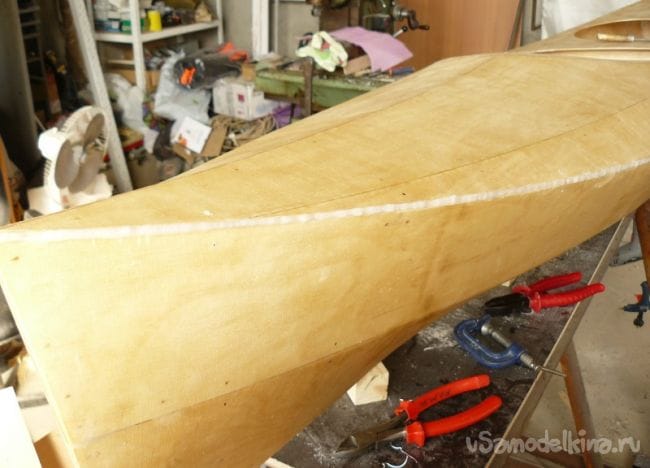

Проклеиваем лентами стеклоткани. Зашкуриваем края полос стеклоткани.
Каяк для ребёнка своими руками

Шаг 6: Обустройство кокпита и лючка багажного отделения.

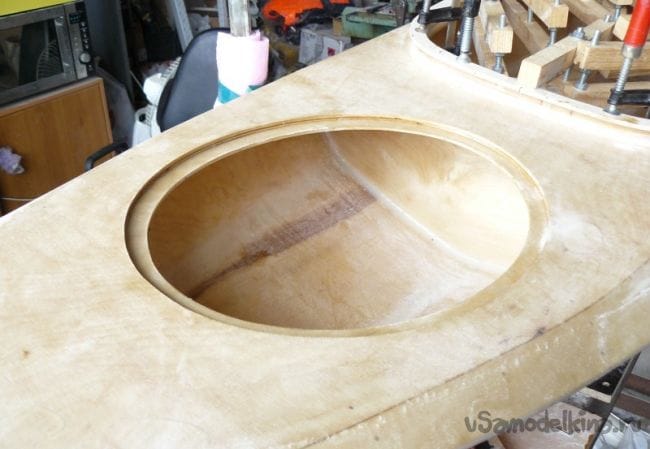

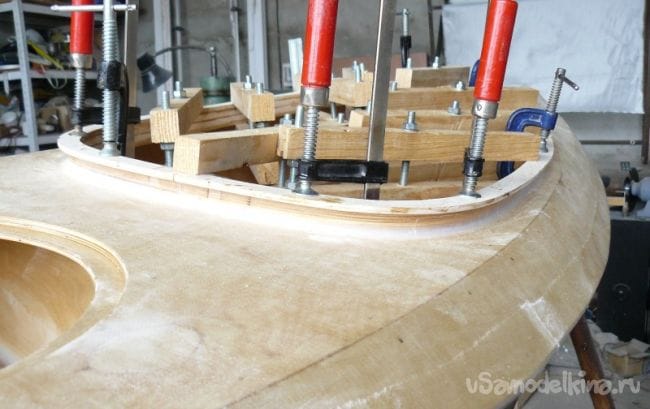

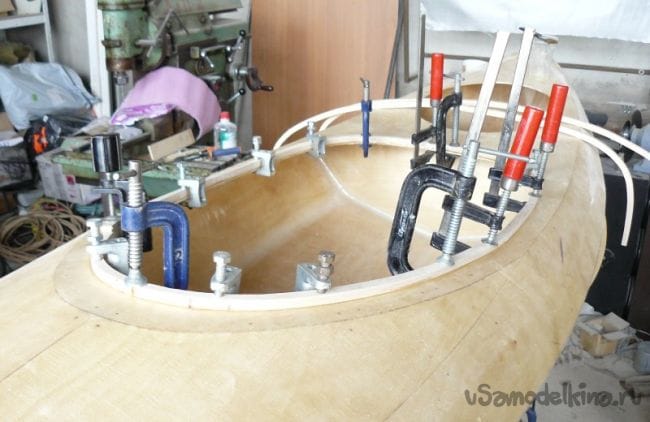

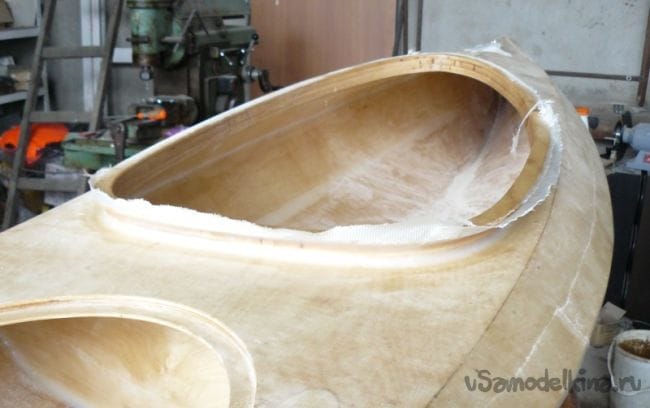

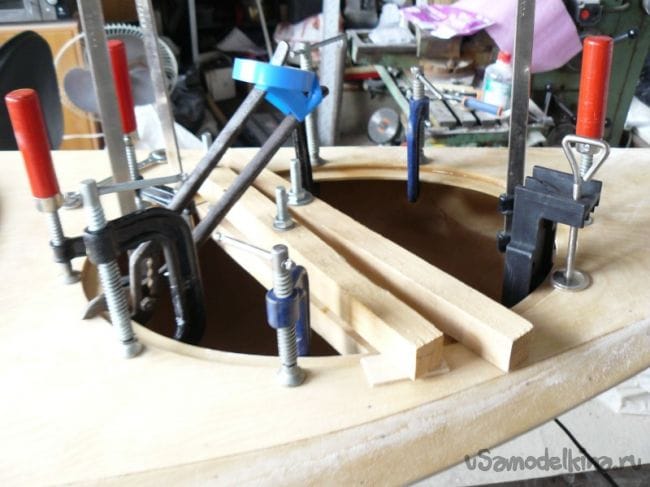

Следующий шаг — обустройство кокпита и лючка багажного отделения.
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками
Каяк для ребёнка своими руками

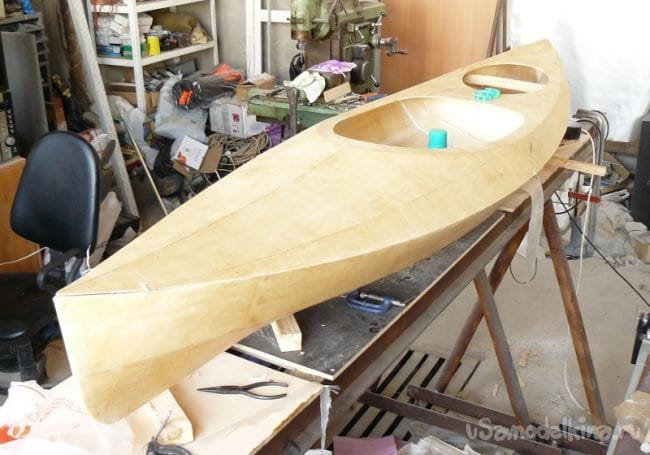

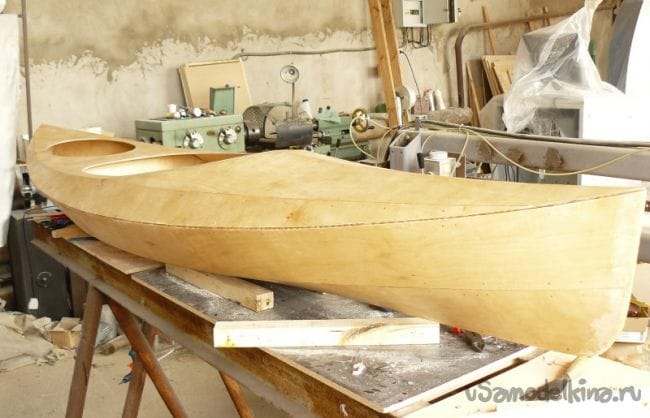

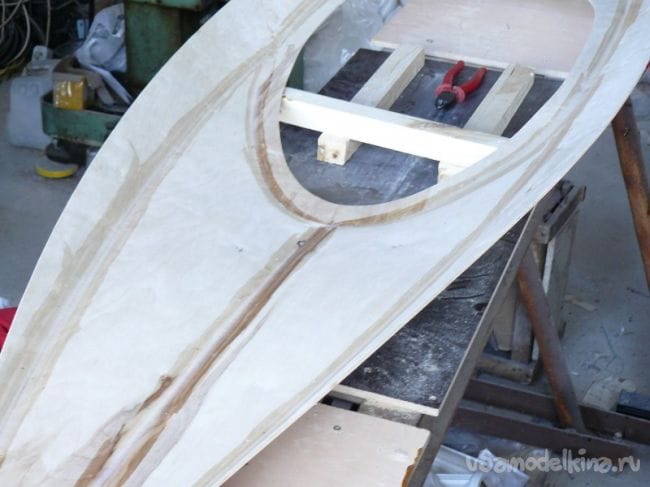

После всех шагов наш корпус готов.
Каяк для ребёнка своими руками

Осталось пристроить сиденье, прикрепить ручки и можно пускаться в плавание.
Каяк для ребёнка своими руками

Заключение.

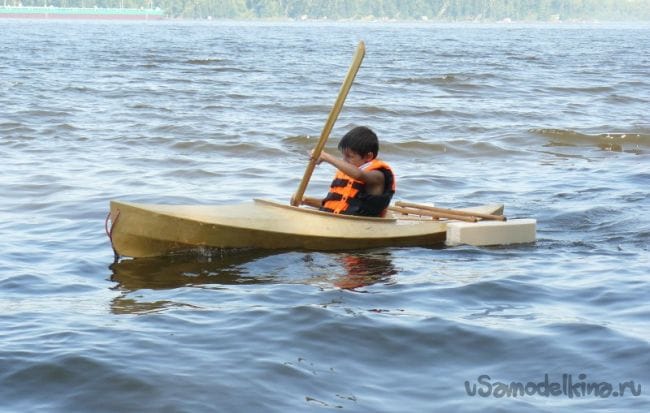

Лодка получилась лёгкая - 12 кг. Детям очень понравилась, на берегу выстраивалась очередь покататься.

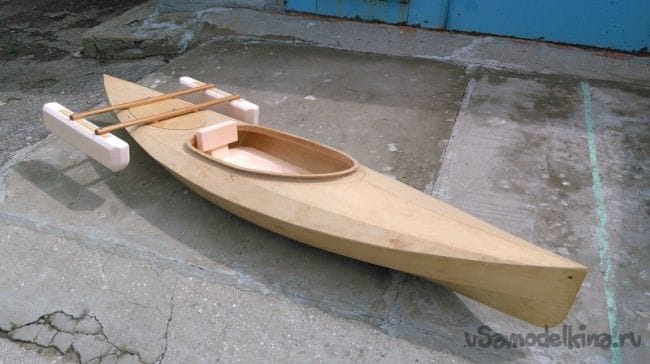

P.S. Пристроил съёмные поплавки. С ними спокойнее.
