Не единожды намеревался смастерить для компьютера простенький УРЧ со звуковой колоночкой. Из Поднебесной, весьма кстати, пришла бандеролька с юсб штекерами
Простая портативная колонка своими руками

и крохотным модулем стерео усилителя, выдающего до трех ватт мощности.
Простая портативная колонка своими руками

УРЧ сконструирован на микросхеме PAM8403, рассчитанной на напряжение до 5,5 в. Создавать усилитель высокого класса я не стремился; посмотреть видеоролики самодельщиков да иногда, по скайпу переговорить - это меня вполне удовлетворяло.

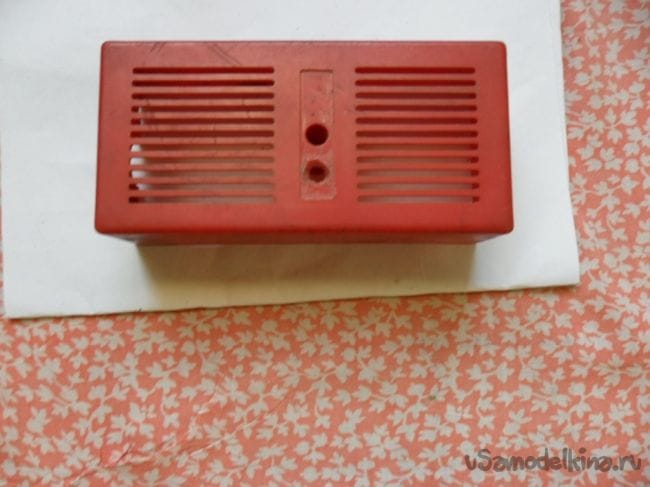

Корпус для динамиков приспособил от не исправного блока питания,
Простая портативная колонка своими руками

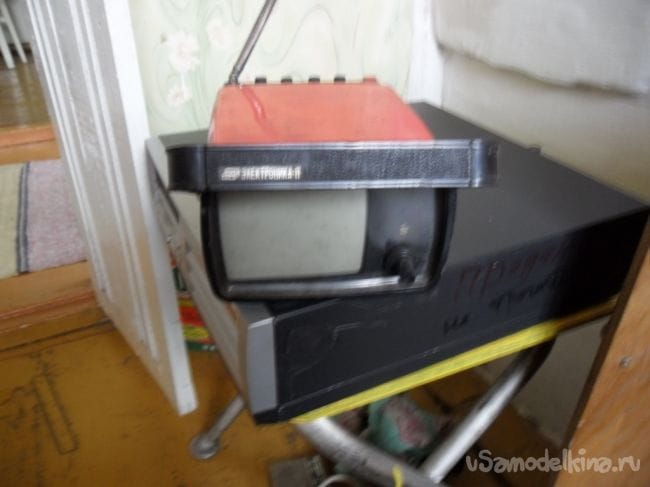

обслуживающего когда - то портативный телевизор «Электроника -11».

Простая портативная колонка своими руками

Подумал,что до ремонта этого раритета руки не скоро доберутся. И доберутся ли вообще?
Простая портативная колонка своими руками

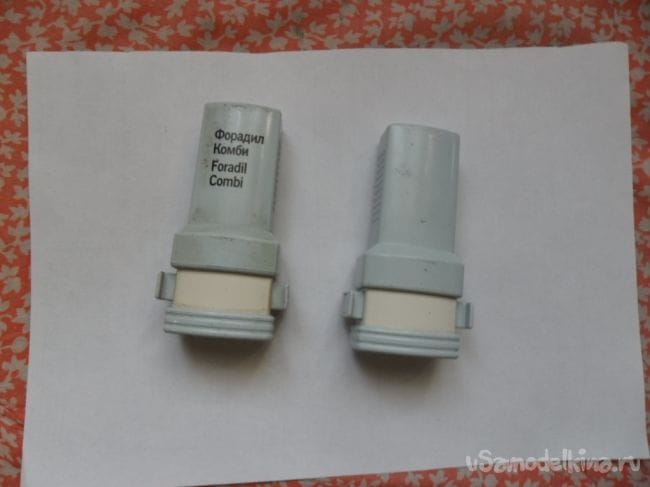

Для корпуса усилителя использовал донышки от ингаляторов, благо, их накопилось множество.
Простая портативная колонка своими руками

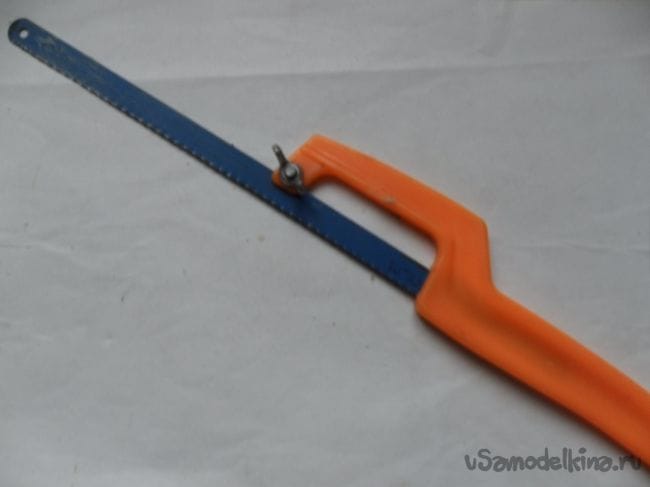

В одном донышке ножовочным полотном
Простая портативная колонка своими руками

выпилил отверстие
Простая портативная колонка своими руками

под юсб штекер без корпуса,
Простая портативная колонка своими руками

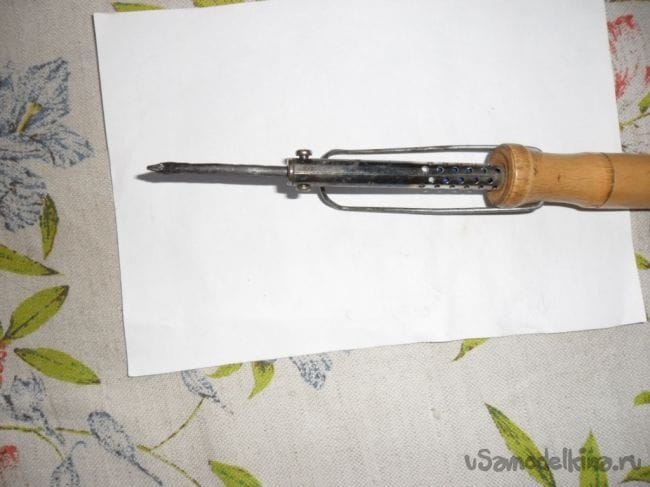

к крайним контактам штекера припаял паяльником с зауженным жалом
Простая портативная колонка своими руками

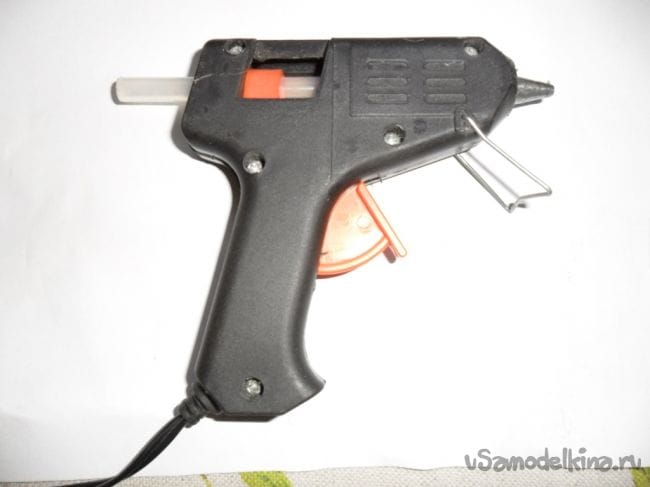

два проводочка для запитки УРЧ, а штекер закрепил в донышке термоклеем.
Простая портативная колонка своими руками

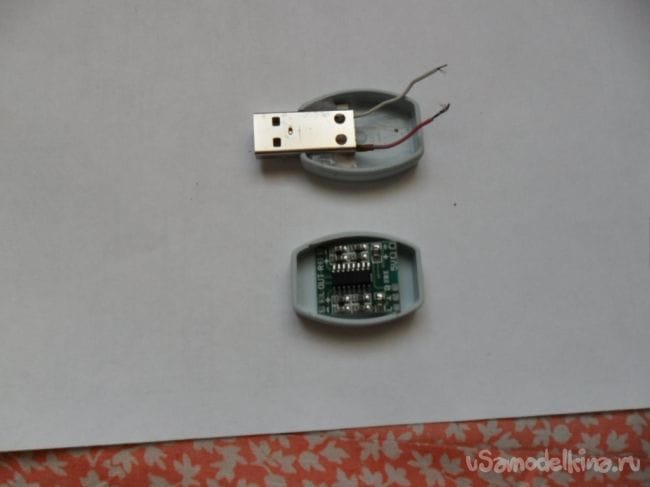

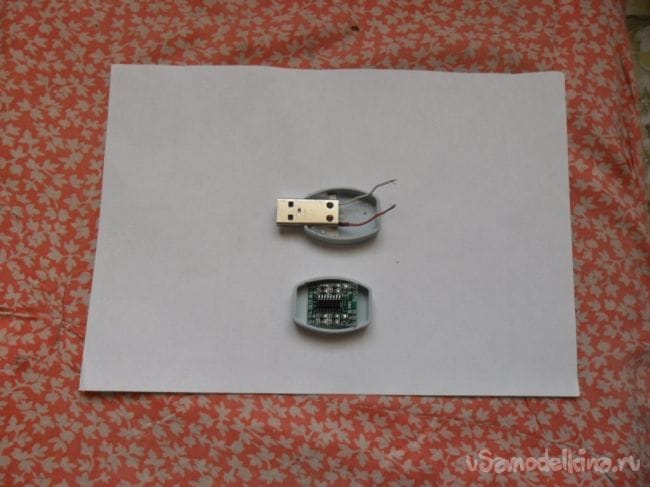

Во втором донышке прекрасно расположился модуль усилителя.
Простая портативная колонка своими руками

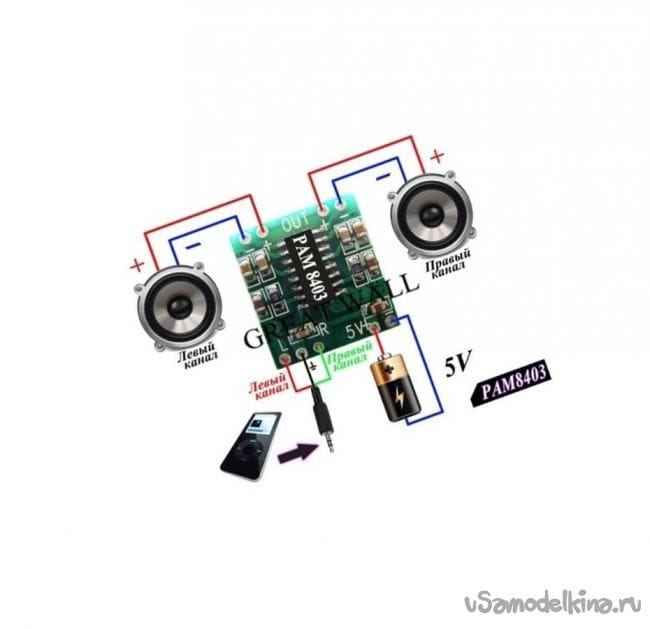

Согласно схемы распиновки,
Простая портативная колонка своими руками

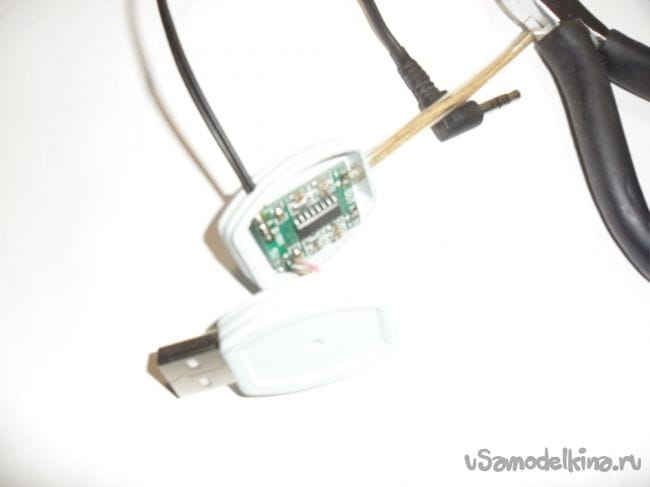

припаял к модулю унч кончики проводов.
Простая портативная колонка своими руками

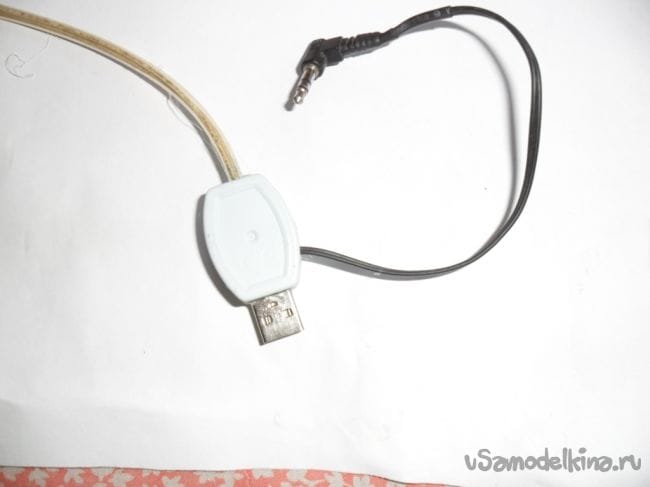

Шнуры входов и выходов звука вывел через дополнительные отверстия. Донышки склеил клеем «Момент»,
Простая портативная колонка своими руками

для непредвиденных случаев.
Простая портативная колонка своими руками

Хотя, был подготовлен клей из стружки от корпуса ингалятора, растворенной в ацетоне, но тогда разъединить донышки было бы проблематично.
Простая портативная колонка своими руками

Громкоговорители
Простая портативная колонка своими руками

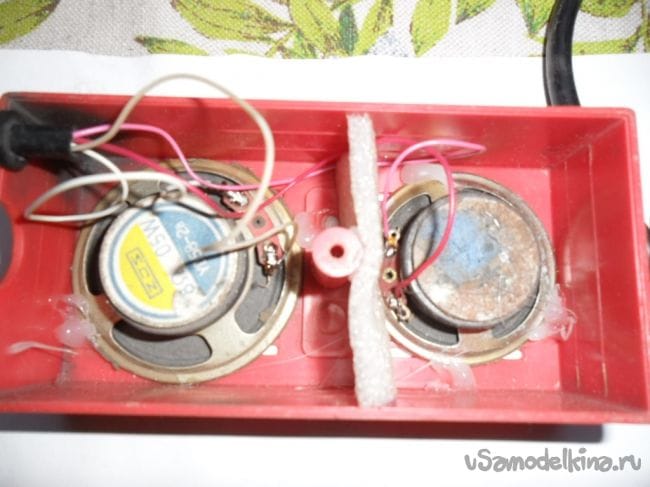

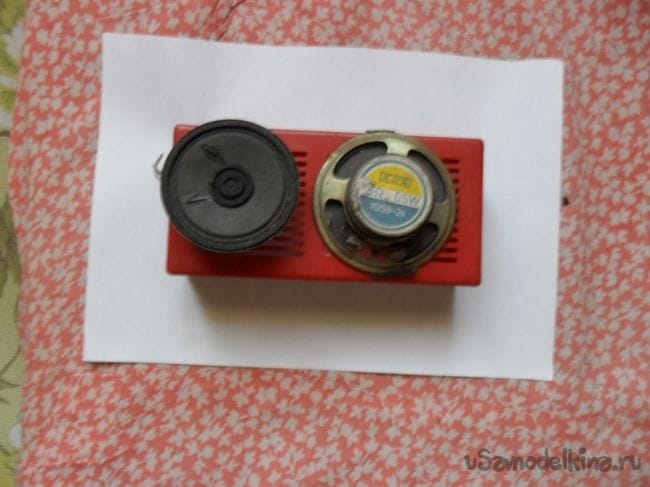

в корпусе закрепил термоклеем и разделил их перегородочкой из пластикового пористого материала.
Простая портативная колонка своими руками

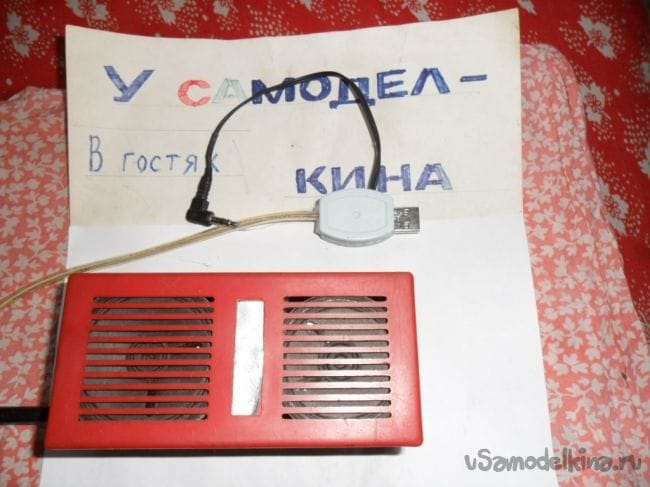

Хочется добавить, что качество звучания портативной колонки меня вполне удовлетворило.
Простая портативная колонка своими руками
