Страховочная подставка под автомобиль

Страховочная подставка под автомобиль

При любой работе с поддомкраченным автомобилем, даже при сезонной замене колёс - машину необходимо страховать! Я для этого использую самодельные козелки и за более чем 30 лет собралась коллекция из них(разных по высоте).
Страховочная подставка под автомобиль

Это только малая часть. Но как то на просторах интернета наткнулся на рекламный ролик разборной страхующей подставки, которую можно взять с собой в дорогу.

Сразу подумалось: - «И почему у меня такой нет?» Решено – НАДО СДЕЛАТЬ!

Потребуется:

МАТЕРИАЛЫ
1) Профильная труба толстостенная 30х30 мм
2) Профильная труба 20х40 мм
3) Профильная труба толстостенная 40х40мм или уголок с полками 35х35 мм
4) Листовое железо толщиной 3 мм
5) Листовое железо толщиной 6-8мм (я взял шайбу наружным диаметром 60мм и толщиной 5мм)

ИНСТРУМЕНТ
1) Углошлифовальная машинка
2) Отрезные и зачистной диски
3) Электродрель или сверлильный станок
4) Свёрла диаметром 13 и 16 мм
5) Сварочный аппарат
6) Электроды
7) Слесарный угольник
8) Рулетка
9) Подкатной домкрат

Сначала нарисовал пару картинок
Страховочная подставка под автомобиль
Страховочная подставка под автомобиль

На работе нашлась убитая, списанная рохля. С которой были позаимствованы тяги подъёма передних колёс(толщина стенки 4,5 миллиметра).
Страховочная подставка под автомобиль

Эти тяги были порезаны на шесть частей.
Страховочная подставка под автомобиль

А затем сварены. Швы зачищены. Первая, уже готовая нога, была использована как кондуктор при сварке второй. Углы контролировались слесарным угольником.
Страховочная подставка под автомобиль
Страховочная подставка под автомобиль

После этого приступил к сварке верхней поперечины и стоек. Их варил из уголка, с миллиметровым зазором, на обрезке тяги. Стянув струбцинами уголок.
Страховочная подставка под автомобиль

После этого просверлил отверстия в ножках, верхней поперечине и опорах. Центральное отверстие поперечины сверлил 16 миллиметровым сверлом. В него была вставлена трубка и обварена.
Страховочная подставка под автомобиль

Для укосин(рёбер жёсткости) опор из трёхмиллиметрового железа были вырезаны треугольники.
Страховочная подставка под автомобиль

У основания опор(профильная труба 20х40мм) была разрезана вдоль трубы по центру одна широкая полка и вырезан квадрат.
Страховочная подставка под автомобиль

После чего опоры были сварены
Сверху в центральное отверстие верхней поперечины вставляются сменные вкладыши для установки подставки в поддомкратник как у меня, под порог или рычаг(балку или мост) автомобиля, которые показаны в ролике.
Страховочная подставка под автомобиль

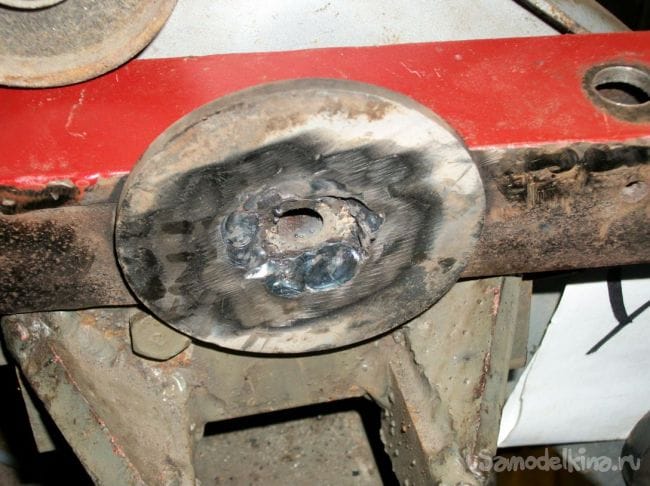

С другой стороны поперечины в районе центрального отверстия приварил шайбу на которую будет опираться подкатной домкрат.
Страховочная подставка под автомобиль

Так как у моего домкрата пятка была всего 45мм диаметром, пришлось к ней приварить железяку от динамика к которой клеится магнит.
Страховочная подставка под автомобиль

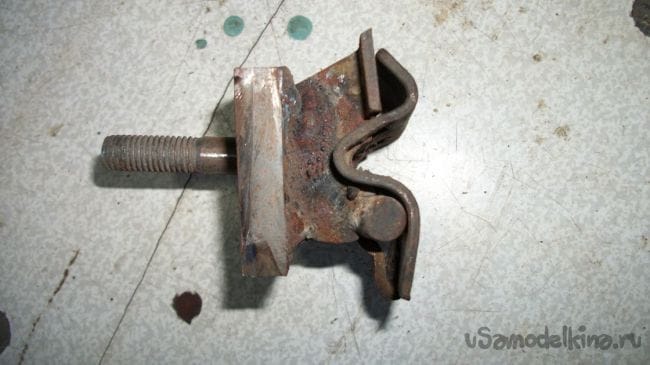

Для изготовления вкладыша отрезал от вышедшего из строя штатного домкрата пятку. Из 8мм железа вырезал прямоугольник и просверлил его. В отверстие вставил и прихватил сваркой болт М12 подходящей длинны а сверху приварил пятку.
Страховочная подставка под автомобиль
Страховочная подставка под автомобиль

Вот такая получилась страховочная подставка.
Страховочная подставка под автомобиль
Страховочная подставка под автомобиль

Всем желаю безопасного обслуживания и ремонта своих железных коней, без травм!
