Всем привет, сегодня сделаем USB электронную нагрузку с обратной связью.
Электронная нагрузка - это прибор, предназначенный для имитации различных режимов работы реальной электрической нагрузки.
Характеристика
Минимальный ток 0.007А
Колебания тока 0.03А+-
Рабочие напряжения от 4.5В до 15В
Обратная связь
Материалы и Инструменты:
-Паяльник
-Кусачки
-Потенциометр 10kОм
-Потенциометр 1kОм
-Резистор 1kОм
-Резистор 220kОм
-Транзистор A928A
-Транзистор S8050
-Транзистор DFP2N60
-Резистор 2Вт 1Ом
-Припой
-Макетная плата
-Радиатор
-Термопаста
-USB штекер

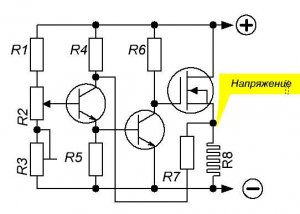

Схема
Р1 на 10КОм, Р2 на 1КОм.
Т1 - это транзистор 8050, а Т2 - это транзистор А928А.
Также Т3 - это DFP2N60 установить на радиатор.
R3, R5, R4 на 220КОм, R1 на 20КОм и R2 на 1КОм.
R6 в роли шунта 2Вт 1Ом.
Макетная плата
Штекер
Термопаста
Транзистор силовой
Наносим пасту на транзистор.
Я взял павербанк 5В выходное напряжение 5.158В.
Под нагрузкой 4.994В
Ток при этом 621мА
Рассчитаем рассеваемую мощность транзистора:
P=U*A
4.994*0.621=3Вт
Что потребует не большой радиатор!
Рассчитаем максимальную рассеваемую мощность транзистора:
5.2*3= 15.6Вт
И здесь нужно увеличить радиатор и добавить вентилятор.
Минимальный ток.
Всем спасибо, всем пока!
