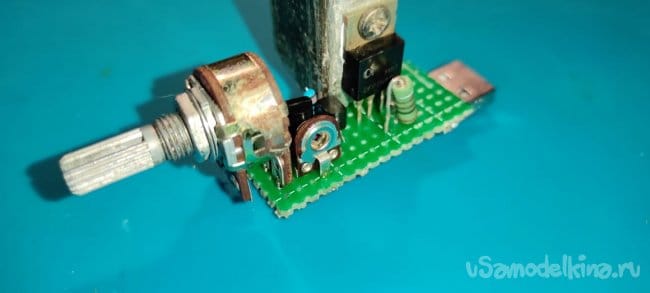

    USB электронная нагрузка на 3х транзисторах


    Всем привет, сегодня сделаем USB электронную нагрузку с обратной связью.

    Электронная нагрузка - это прибор, предназначенный для имитации различных режимов работы реальной электрической нагрузки.

    Характеристика
    Минимальный ток 0.007А
    Колебания тока 0.03А+-
    Рабочие напряжения от 4.5В до 15В
    Обратная связь

    Материалы и Инструменты:
    -Паяльник
    -Кусачки
    -Потенциометр 10kОм
    -Потенциометр 1kОм
    -Резистор 1kОм
    -Резистор 220kОм
    -Транзистор A928A
    -Транзистор S8050
    -Транзистор DFP2N60
    -Резистор 2Вт 1Ом
    -Припой
    -Макетная плата
    -Радиатор
    -Термопаста
    -USB штекер

    USB электронная нагрузка на 3х транзисторах

    Схема
    Р1 на 10КОм, Р2 на 1КОм.
    Т1 - это транзистор 8050, а Т2 - это транзистор А928А.
    Также Т3 - это DFP2N60 установить на радиатор.
    R3, R5, R4 на 220КОм, R1 на 20КОм и R2 на 1КОм.
    R6 в роли шунта 2Вт 1Ом.

    Макетная плата

    Штекер

    Термопаста

    Транзистор силовой

    Наносим пасту на транзистор.

    Я взял павербанк 5В выходное напряжение 5.158В.

    Под нагрузкой 4.994В

    Ток при этом 621мА

    Рассчитаем рассеваемую мощность транзистора:
    P=U*A
    4.994*0.621=3Вт
    Что потребует не большой радиатор!

    Рассчитаем максимальную рассеваемую мощность транзистора:
    5.2*3= 15.6Вт
    И здесь нужно увеличить радиатор и добавить вентилятор.

    Минимальный ток.

    Всем спасибо, всем пока!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Электронная нагрузка на 100Вт
    Делать электронную нагрузку на 100Ватт?
    Всего проголосовало: 20

    Простейший детектор скрытой проводки своими руками

    DC/DC Step-Up преобразователь

    5.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.17 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    35 комментариев
    Vlad
    К сожалению, решение безграмотное со всех сторон:
    - во-первых, спецификация USB определяет ток нагрузки не более 500 мА. Однако, рекомендуется не превышать его более 250...300 мА.
    - во вторых, безграмотно решён выходной каскад, ибо нагрузка распределена между нагрузочным резистором и выходным транзистором пропорционально сопротивлению, что всенепременно вызовет высокую степень нагрева транзистора. Поэтому, транзистор имеет смысл использовать в режиме переключения, а в качестве управляющего, следовало бы применить либо ШИМ регулятор, либо ЧИМ регулятор, что не усложнило бы схему и минимизировало бы нагрузку на транзистор.
    Иван_Похмельев
    Гость Михаил, Вы правы, в принципе, это следует даже из Absolute Maximum Ratings:
    Continuous Drain Current(@TC = 25°C) = 2,4 А,
    Continuous Drain Current(@TC = 100°C) = 1,5 А.


    Rad TV Автор
    ino53,
    Я вообще в программе не нашол прямой транзистор...
    Ну понять думаю просто.
    Rad TV Автор
    Гость Михаил,
    Ну транзир я етот не планирувал.
    А я про максимальну нагрузку котороя может быть.
    Транзистор етой только был...
    R555

    Цитата: Rad TV
    Что такое ООС?

    ino53: Отрицательная Обратная Связь, общепринятое сокращение.
    R555: Он ещё не познал, что такое ПОС. Этот вопрос а увтора возникнет и очень скоро xaxa  yahoo
    Кто не ошибается, тот не делает ничего.
    Гость Михаил
    Цитата: Rad TV
    ino53,
    Пояснять долго, а Ток здесть в теории 5А макс но на практике не проверял.И немогу ето говорить, а 0.03А+- ето максимальный прим минимальном токе там 0.002А+-.
    Меня одни ругаю что если датчик тока то значить шунт. А он и есть. Ну да есть резистор.
    Ето только 4схема моя.
    Сам не очень умею.
    Транзистор ВАЗ2Т60 (https://datasheetspdf.com/pdf-file/606479/DnI/DFP2N60/1) в линейном режиме больше 1,5 ампера не потянет! Какие 5 ампер? Есть такой график в даташите, посмотрите на линию DC - Fig 9. Maximum Safe Operating Area

    Rad TV Автор
    ino53,
    ino53
    Цитата: nikvas
    Ну очень нужная вещь!
    но, увы, нерабочая  pardon Я не поленился, сходил на источник. Два ляпа: первый транзистор, здесь Т2, должен быть прямым (!), и R6  д.б. 0.1 Ом 5 Вт, а не 1 Ом (!). Ну и схема заточена на 12 В,  для нее 5В мало. Короче... xaxa
    Rad TV Автор
    nikvas,
    Если чесно ето для павербанков.
    А в павербанке нет защит???
    Я лично такого не встречал.
    Вопрос для чего в USB порт PC??
    Я ищо понимаю блоки питания.
    Он нужен для проверки заявлених характеристик.
    И я пробывал в порт иииии...
    Ничего только ток 900мА.

    nikvas
    Я так понял что это приспособление для вывода из строя портов USB, а если повезет то и всего компьютера.
    Ну очень нужная вещь!
    ino53
    Цитата: Rad TV
    Что такое ООС?
    Отрицательная Обратная Связь, общепринятое сокращение.

    Rad TV Автор
    ino53,
    Что такое ООС?
    Чем багаты и тем рады
    Rad TV Автор
    ino53,
    Та не, очень окуратен
    ino53
    Цитата: Rad TV
    Я  больше крутить небуду.
    а случайно?...
    Цитата: Иван_Похмельев
    Чтобы открыть 2N60, напряжение на затворе минимум на 2 В должно быть больше  чем на истоке. При проверке пятивольтовых источников больше 3 В на резисторе не будет.
    Тоже верно... Гляди ж, как одно за другое цепляется! smile
    Наверное, надо ставить нормальный полевик, ограничительный резистор переносить в стоковую цепь, тем более, что по ООС ничего не ясно smile

    Rad TV Автор
    Иван_Похмельев,
    Ето да, но другого транзистора небыло.
    Главное работает. Да не так как должно но для первого времени нормально.
    Rad TV Автор
    Korolev,
    Но у меня таких небыло.
    У меня очень скромно радиодеталей.

    Иван_Похмельев
    Цитата: ino53
    полевик здесь полностью открыт.
    Чтобы открыть 2N60, напряжение на затворе минимум на 2 В должно быть больше  чем на истоке. При проверке пятивольтовых источников больше 3 В на резисторе не будет.

    Korolev
    Rad TV,
    Есть вроде похожая схема только 5 транзисторов IRFZ44. 500Ватт
    Ну, если 5 транзисторов IRFZ44, да в параллель:
    IRFZ44EPBF: Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on)0.023 ом при 29a, 10в
    smile
    P.S. Орфография, пунктуация и прочие "ляпы" в цитате (CHIPDIP) оставлены без корректировки! smile
    Rad TV Автор
    ino53,
    Та мне он ненада.
    Я  больше крутить небуду.
    ino53
    Цитата: Rad TV
    Ну я буду использовать максимум 1А
    Ограничитель будет? Какой?
    Цитата: Korolev
    Да, согласен, суммарно для всей цепи. Хотя по даташиту: 2N60F: Сопротивление сток-исток открытого транзистора (Rds): 5,5 Ohm!
    Ого, не ожидал scratch  думал, речь идет, как обычно, о миллиомах... Тогда, конечно, последующий расчет правильней, чем мой  упрощенный расчет pardon

    Rad TV Автор
    Korolev,
    Если делать так то колебания очень маленькие будут!!
    И наприжения до 50В.
    Но я сделал для своих нужд.
    Прям очень линейна схема!

    Rad TV Автор
    Korolev,

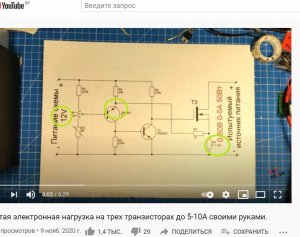

    Ето схема Red Shade.
    Я просто немного номинали поменял и вобшем детали, и напряжения питания схемы.Даже стабилизации нету!
    Ааа 15В ето максимальное напряжение для самой схемы управления! Просто в оригинале она одельно от источника теста.
    Есть вроде похожая схема только 5 транзисторов IRFZ44. 500Ватт
    Korolev
    Rad TV,
    Откуда 15В???
    Да из текста:
    Характеристика
    Минимальный ток 0.007А
    Колебания тока 0.03А+-
    Рабочие напряжения от 4.5В до 15В
    Обратная связь
    smile
    Ну я буду использовать максимум 1А
    Ну, на испытаниях-то и этого достичь не удалось, ибо бюльше 0,8 А при 5 В вряд ли из этой схемы можно выжать. smile
    Korolev
    ino53,
    А не про резистор ли этот расчет
    Да, согласен, суммарно для всей цепи. Хотя по даташиту: 2N60F: Сопротивление сток-исток открытого транзистора (Rds): 5,5 Ohm!
    Экстремальное значение мощности, (блин, не все еще мозги пропил...) рассеиваемой на транзисторе, будет при равенстве сопротивлений, т.е. 15*(15/1+1)=15*7.5... где то чуть за 100 Вт
    Неа, при полностью открытом полевике Pc/и = 15*(15/(1+5,5))= 34,6 Вт. Соответственно и максимальный ток будет не более 2,3 А, хотя и этого для 2N60F чересчур. smile
    Rad TV Автор
    Korolev,ino53,
    Ну ето отчу в мощней версии, и то незнаю когда будет...
    Rad TV Автор
    Korolev,
    Просто колибания максимальние! А минимальние ето 0.002А+-.
    Откуда 15В???
    Ну я буду использовать максимум 1А
    Транзистора не хватить! Но меня попросили написать.
    А что не указал какой теплоотвод виноват.

    ino53
    Цитата: Korolev
    при замыкании щупов (штатных), показывают 1, 2, 3, в младшем разряде.
    Ха, у меня было несколько "концов", которые после попытки измерить хороший ток показывали бесконечность... pardon
    Цитата: Korolev
    максимальную рассеваемую мощность транзистора: P=U^2/R = 15 В ^ 2 / 1 Ом = 225 Вт!

    А не про резистор ли этот расчет, полевик здесь полностью открыт. Экстремальное значение мощности, (блин, не все еще мозги пропил...) рассеиваемой на транзисторе, будет при равенстве сопротивлений, т.е. 15*(15/1+1)=15*7.5... где то чуть за 100 Вт на двоих, дальше, при уменьшении сопротивления полевика, падение мощности на нем будет уменьшаться, а вот на резисторе будет расти до тех самых 225 Вт. smile

    Korolev
    ino53,

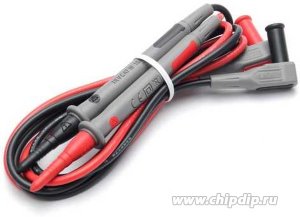

    Измерительные приборы нужно подключить, и желательно не "соплями"

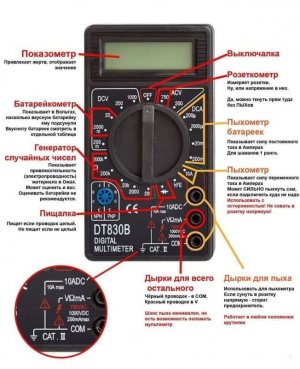

    Я уже давно привык, что китайские дешёвые мультиметры в режиме прозвонки, при замыкании щупов (штатных), показывают 1, 2, 3, в младшем разряде. А недавно приобрёл несколько приличных "концов", до 30 А!  Что-то похожее на эти:
    И о чудо! На КЗ "концах" стабильный "0"! yes
    Korolev
    Минимальный ток 0.007А; Колебания тока 0.03А+-
    Это как? "Дрейф", превышающий в четыре раза, а если учесть +/-, то и все 8, установленный минимальный? scratch
    И здесь нужно увеличить радиатор и добавить вентилятор.
    Насколько увеличить? И где оно? dontknow
    Рабочие напряжения от 4.5В до 15В ... Рассчитаем максимальную рассеваемую мощность транзистора: 5.2*3= 15.6Вт
    Рассчитаем максимальную рассеваемую мощность транзистора: P=U^2/R = 15 В ^ 2 / 1 Ом = 225 Вт!
    Я кажется уже писал, что на больших токах USB-разъёмы долго не живут, контактные ламельки нагреваются и "утопают" в мягком пластике и "заплавляются" "натекающим" с боков пластиком. Я припаивал (в параллель USB) стандартные разъёмы (и гнездовые и штыревые), чтобы подключать и другие источники питания, например БП ноутбуков и т.п. И на USB-тестер тоже!  yes
    Rad TV Автор
    ino53,
    С етим свами не согласен.
    Шунт (англ. shunt "ответвление") — устройство, которое позволяет электрическому току (либо магнитному потоку) протекать в обход какого-либо участка схемы, обычно представляет собой низкоомный резистор, катушку или проводник.

    А про транзистор и сам знаю. Но как говорится"Что есть и тим рады".

    ino53

    Что такое шунт.   В электронике и электротехнике часто можно услышать слово “шунт”, “шунтирование”, “прошунтировать”. Слово “шунт” к нам пришло с буржуйского языка: shunt –  в дословном переводе “ответвление”, “перевод на запасной путь”. Следовательно, шунт в электронике – это что-то такое, что “примыкает” к электрической цепи и “переводит” электрический ток по другому направлению.

    Кстати, забыл: для DFP2N60 допустимо всего 2 А, зато 600 В.

    Rad TV Автор
    ino53,
    Пояснять долго, а Ток здесть в теории 5А макс но на практике не проверял.И немогу ето говорить, а 0.03А+- ето максимальный прим минимальном токе там 0.002А+-.
    Меня одни ругаю что если датчик тока то значить шунт. А он и есть. Ну да есть резистор.
    Ето только 4схема моя.
    Сам не очень умею.
    ino53
    Цитата: Rad TV
    Только неговорите можна купить.
    Ты что, сам эти слова не перевариваю laugh1 Значит, "дрессировка АКБ".
    -Я не то, что бы совсем не знаю, что такое ООС, но поясни, как она здесь работает.  dontknow
    -В характеристиках не указан макс. ток. При питании 5 В и R6 равном 1 Ом ток может доходить до 5 А. scratch
    -Умиляет точность в три знака после запятой, десятые доли процента... laugh1
    - Не "КОм", а ...
    -Резистор R6 никакой не шунт, это нагрузочный резистор, определяющий максимальный ток при полностью открытом полевике и "оттягивающий" от него лишнее тепло. И при токе 2 А на нем будет падать 2 В, итого 2*2=4 Вт. а при 3 А - 9 Вт и т.д. pardon
    -Рисование схем - ерунда, научишься...



    Rad TV Автор
    ino53, Будет использиватса вместе с юсб тестером для промерки заявлених характеристок и емкости павербанков.
    Только неговорите можна купить.
    ino53
    Вопросы есть, но пока один - для чего это? Проверка нагрузочной способности USB-портов? Измерительные приборы нужно подключить, и желательно не "соплями". "Дрессировка" АКБ? И там периферии хватает... Остальные вопросы потом. blush
