ino53, там другой случай: многозвенный разгон снаряда. И там диоды необходимы для защиты транзисторов.

ino53,
Называть это оружием, конечно, не стОит. Хотя я в своё время стрелял гвоздями из подобной пушечки и даже пробивал пивные алюминиевые банки, а не пенопласт с расстояния в несколько метров. Однако, тоже самое у меня получалось при стрельбе из пружинного устройства размером примерно с авторучку. Даже мощнее стреляло. И никаких источников питания, на зарядку конденсаторов время не требовалось. В кино про шпионов увидел эту штуку и сделал подобное классе в третьем. Помню моё изделие произвело тогда большое впечатление в школе... Особенно, когда одному ученику на перемене гвоздь, пролетев метров 5, "случайно" впился в задницу!

ino53,
Краем уха слыхал, что сверхпроводимость здорово увеличивает эффективность катушки ...

Можно и таким путём рассмотреть возможность. Правда, при этом есть шанс что-нибудь спалить.;)

Это понятно, я чисто для информации
По моей натуре - запаять и попробовать.

Оружие? Ха-ха три раза! Это игрушка, не более. На столе в лаборатории, с полированным каналом ствола, калиброванными "пулями", набором конденсаторов в несколько тыс. мкФ пацаны стреляли в пенопластовую мишень, большего этот gauss gun не умеет. Хорошая рогатка сильнее, ИМХО. Да, а почему такой вывод, что 350 В мало, на глазок или был расчет?  Вот...ссылка и здесь и здесь  и обзор ​и здесь ​​​

В самодельных шокерах диоды и прочие снабберы здорово ухудшают эффективность

Феодор, для начала нужно посчитать основную энергетику процесса. Масса снаряда, его скорость, желательная дальность метания, какую для этого надо запасти энергию.
Очень желательно почитать, что по этому поводу пишут серьёзные дядьки.
Потому как совершенно незачем повторять чужие ошибки.
То же, что и Вы на своей схеме. ;)
Про диод параллельно L1. Я написал про то, что "стоит поразмышлять о необходимости", потому что надо посчитать переходный процесс при разряде конденсаторов, каков будет выброс противоЭДС на катушке, возможно потребуется диод.
Конечно.
Славная программка, которая лепит одну и ту же букву на транзисторы и трансформаторы.)) Наверно, читает первые 4 буквы названия и дальше устаёт. ))
Совершенно верный совет.

У меня есть мыльница, немного нерабочая, не пашет экран и фокусировка. Но разбирать что-то неохота и жалко.Чтобы понять, читаем внимательно тексты на картинке.

Феодор,
да мыльница же стоит около 100 рублей или меньше? Питание там одна или две пальчиковых батарейки
Только ж осторожно, напряжение высокое, убить наверно может!

Усех поздравляю с тысячью...  Тысячным победителем стал Феодор

не читал для чего, но источник шикарный. Я соленоид подключал, он мне стальной штырь метал как пулю

Феодор,
А как ты в сторону схемы фотовспышки смотришь? Там готовый источник и конденсатор на выходе 800 мкф на 400 вольт! Только схему на выходе переделать под твои нужды... Кстати, индикатор готовности там уже есть... Обычно они валяются без дела у фотографов по причине выхода из строя лампы-вспышки...

И зачем при Кроне двухтактный преобразователь? Блокинг-генератор или что-то похожее.
Самая основная вещь - разгонная катушка.

Зачем, что дадут эти доли секунды?Не выдумывай, 300...350 В, больше лишнее. Количество накопленной энергии в конденсаторах, включенных послед. или паралл., одинаково. Да и опасно, может просто по сырости приласкать, причем неслабо...
Сама? Не верю, я этой прогой лет за 30 пользуюсь.

1. По Т4 ошибка, программа сама накалякала.
2. С транзисторами напутал, виноват.
3. На всякий случай.
4. Трансформатор обозначает Т2 потому что первая буква Т, программа по первой букве ставит индекс.Я не скачивал, сам рисовал, в SPlan. R6 меньше, чтобы при замыкании кнопки мультивибратор перестал работать.
С гвоздём напутал! Не радиус, а диаметр 3 (взял те гвозди, которые в большом количестве есть).Почему же? У меня у всех транзисторов самая низкая граничная частота 80 МГц. Максимальная 120 МГц.Уже делается, сегодня на 3D принтер поставил каркас катушки и ствол печататься.

Светодиод сделан просто для индикации замыкания кнопки, ни для чего более. Насчёт готовности к выстрелу я не смог придумать схемку.
Спусковая кнопка не будет иметь вид именно кнопки, будут два вывода из металлических пластин, которые замыкаются при нажатии на курок.
Разве нужен электролит при питании от аккумулятора?
Что вы подразумеваете под L1?Ну вообще-то для повышения скорострельности есть в планах ставить две батареи конденсаторов и два генератора с двумя трансформаторами.Диод для избежания утечки заряда конденсаторов (я так думаю).
Про резисторы впервые вообще слышу, учту.
T2 - это трансформатор.
Меньше общего сопротивления генераторной части.
R6 нужен для того, чтобы отрубить генератор во время выстрела, а светик белый у меня один есть, которому и 12 вольт ничего не делают.
Суммарное напряжение - в данном случае у меня есть электролиты только на 400 вольт, за счёт последовательного соединения увеличить максимальное напряжение до 800 вольт.
Параметры индуктивных элементов, увы, я не знаю. Поэтому написал:Питание 9 вольт от аккумулятора крона.
Вроде всем ответил.

Неделю назад он сделал блокинг, сейчас кто не дает...  Мощность меньше? Ну будет стрелять одиночными, не очередями. Я бы сначала отработал стреляющую часть (катушку, помнится, пацаны на стеклянной трубке мотали) при питании от сети, 300+ вольт без проблем. А преобразователей полный Интернет, только спроси: "12-220 В схема"

Изначально у парня ограничения по возможностям (не как у американ boy)
Поэтому.... И надо и экономично и правильно делать. А так - 1.даже ключ надо без дребезга на высокое напряжение 2. Генератор надо под имеющийся сердечник феррит транса (~20кгц) (на транзисторах не сделать!)

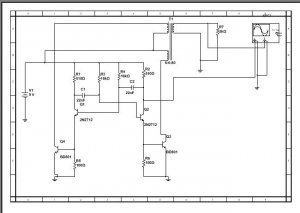

Приведенная с элементами дает период 2,72мс, или  ~360гц
Но, все равно, у пацана имп. трансы и надо частоту выше 10кгц
Надо на микросхемке ген.частоты

Pronin,
Приведенная мной схема вообще-то на 50 Гц.  Вопрос стоял об ошибках в пенрвоначальной схеме, я привёл рабочую.

По схеме, что предложил Королев, можно вытянуть чуть более 2кгц

Работать конечно будет.
Это мало для ферритовых трансов, показанных на фото. Там надо >10кгц

9. Светодиод, включающийся во время выстрела, смысла не имеет, а вот индикатор готовности конденсаторов к выстрелу не помешает.
10. Отсутствуют требования по току и напряжению к спусковой кнопке.
11. Отсутствует электролит по питанию 9 В.
12. Стоит поразмышлять о необходимости диода в обратной полярности параллельно L1.

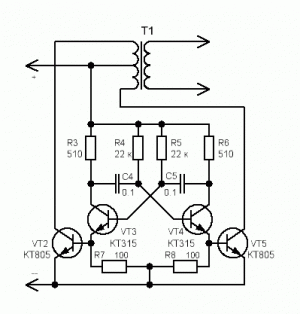

Кстати, отсутствие резисторов в базах Т4 и Т5 - не пустяк, а причина того, что мультик не запустится.

1. Зачем диод после моста?
2. Отсутствуют резисторы в базах Т4 и Т5.
3. Где Т2?
4. Меньше какого сопротивления генератора меньше R6?
5. R6 вообще не так считается, а по напряжению питания и максимальному току светика.
6. Не указаны самое существенное: параметры индуктивных элементов L1 И Т2.
7. Суммарное (кстати, что это такое?) напряжение батареи накопительных конденсаторов указано, а их ёмкость - нет.
8. Отсутствуют требования к источнику питания 9 В.

R555,
Лень мне фигню писать:

Откуда эту туфту скачал? Дай угадаю - или АКА Касьян, или, судя по цвету фона - "Радиоскот".
...гвоздь длинной 15 мм, радиусом( ) 3мм...
...R6 меньше сопротивления генератора...
И т.д.
Для пуш-пула лишнее, даже наоборот. Отличник, не пропадай, давай пиши

Феодор,
Ну а теперь я укажу на ошибки в данной схеме, которых огромное множество. Представляю уровень "знаний" в электронике того, кто сие безобразие нарисовал.
1) Коллектор транзистора Т4 закорочен на плюсовой провод питания (знак "точка" на схеме).
2) Тип проводимости транзисторов указан неправильно (стрелки в эмиттерах нарисованы не в ту сторону).
3) Поставлен диод в среднюю точку первичной обмотки трансформатора, зачем?
4) Трансформатор обозначен Т2, хотя в данной схеме он всего один единственный.

P.S. Korolev, оставляю эту схему для твоей дальнейшей критики, да и другим матёрым электронщикам предлагаю найти ещё и другие ошибки. Лично я с десяток вижу, минимум. Кто больше увидел?
