    Как при затоплении подвала, получить звуковое предупреждение о поступающей воде

    saxofon

    Здравстуйте. После того, как были испорчены 2 дорогостоящих насоса в подвале, после прорыва шланга, я решил поставить простейший комплект, состоящий из блока питания и 20 метров провода. В качестве датчика протечки будут просто 2 оголенных конца медного провода. В качестве звоночка хочу приколхозить сирену оповещения-например Маяк-12-ЗМ. Сработает вот такая простота? Кто подскажет-может сигнал будет слишком слабый? Прошу Вас! Так ,как пробывал разные датчики, которые должны отправлять сигнал о протечке на телефон и прочие такие штуки-решил отказаться от них (и дорого и глючат по страшному) От подвала до дома, где живу расстояние 21 метр. Все, что мне нужно-это получить сигнал и перекрыть воду. Насосы подняты на высоту 1 метр, так что успею перекрыть воду. вот такую схему хочу поставить-фото загружаю......

    116 ответов

    Добавить комментарий

    Валерий #95262
    Цитата: Pronin
    Фазу, канешна. Ну и в подвал спускаться к лягушкам в болотных сапогах до пояса, И смотреть чтобы паплавок был вертикально, а иначе шарик не туда...

    Saxofon, эта старинная техника для других (силовых) применений. Вам, как я понял, нужен оповещатель (сигнализатор).

    А вот, нисагласин!!!

    Много - не мало!!! Зачем городить огород с изобретениями, монтажом и ПНР, если есть готовое, не дорогое и, главное, НАДЁЖНОЕ решение???  Купить поплавок, через него запитать ревун, и...что?... Не сработает???

    У меня везде на таких поплавках насосы - и в колодце (от опустошения) и в бочках (от переполнения) и в бочке на другой насос (от опустошения и завоздушивания насоса).... И очень корректно и надёжно работают! Ни одного сбоя не было!!! И что, что они силовые!!!  Много - не мало, ещё раз говорю....

    И да... У меня на поплавках - именно фаза!!! Чтоб автомат сработал, в случай чего. А, если пустить туда ноль, то не сработает, а фаза там на воде по любому будет во время работы!!!


    Але нови ностра алис!
    Pronin #95261
    ino53,

    Добавку отредактировал поздно, не прошла. Королев поучавствовал в раскрутке Строймаркета из Беларуси. Поплавок Garдана ФС-1 за 81бел.руб (2.485 руб дер)   xaxa

    А вы тут свои самоделки какие то без шариков   smiles

    ino53 #95260
    Цитата: Razrabotchik
    никакой эффективности. Например, человек ушёл...и потом... а в подвале хлынула вода

    Наконец то знающий человек появился! drinks Но, Ю.А., без придирок не могу... pardon Эх, Похмельева нет, у него спросили бы, затопленный подвал - это опасное помещение или особо опасное? Безопасным напр. в первом считается 36 В, во втором -12. И как то непривычно, когда плюс на массе, вернее, земле, пол ведь та же земля. Тиристор на постоянке - непривычно, но будет работать, куда он денется. И последнее - в похожем случае я использовал 564ТМ2 (гражданский аналог К561ТМ2) с управл. по RS входам.


    Razrabotchik #95259

    Со звуковым оповещением, при затоплении подвала, никакой эффективности. Например, человек ушёл в магазин за поллитровкой и потом крепко уснул, а в подвале хлынула вода mda и затапливает все припасы на зиму. Здесь нужна безопасная автоматика, с питанием 24 Вольта. В специальном приямке, уложить лист из нержавейки и закрепить на изоляторах два штыря. При касании воды штыря - А, когда вода достигнет максимального уровня, включится реле и запустит насос откачки. При разрыве с водой штыря - Б, реле отключается и процесс откачки прекращается.

    Korolev #95258
    saxofon,
    продаются звонки или сирены прерывистого звука?Что-бы не сгорели от долгого звучания?

    Продаются, на любой вкус, от дверных мелодичных звонков до промышленных сирен и корабельных ревунов, Всеведающий Гугл Вам в помощь!

    Pronin #95257
    ino53,

    Похоже, как с ботом переписываемся.... Мож Jerry запустил. Оканчиваться должно ссылками на магазин с папловками на 10 А  xaxa


    Pronin #95256

    тут у меня еще 2 вопросика нашим уважаемым электроникам......-фазу или ноль тянуть на поплавок(замыкать)

    Фазу, канешна. Ну и в подвал спускаться к лягушкам в болотных сапогах до пояса, И смотреть чтобы паплавок был вертикально, а иначе шарик не туда...  xaxa

    Saxofon, эта старинная техника для других (силовых) применений. Вам, как я понял, нужен оповещатель (сигнализатор).

     и еще вот такой вопросик!-какой звоночек или сиренку посоветуваете мне использовать для звукового предупреждения?Ведь

     И у вас уже есть Маяк -12 -ЗМ ? Он дает 105 дб ! Вы его включали на 12в ? Его можно повесить над входом.


    ino53 #95255
    Korolev, тезка, обрати внимание, какой настойчивый товарищ... scratch

    ++++++++++++++++

    +++++++++++++++

    +++++++++++++++


    saxofon #95254 Автор
    Цитата: Korolev
    saxofon,
    а как-же тогда пресная вода и как цепь в поплавке замкнет?.

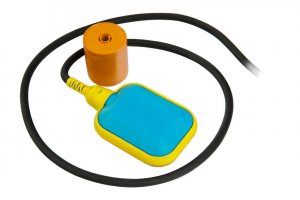

    Поплавок герметичен, цепь внутри него замыкается металлическим шариком, когда поплавок принимает вертикальное положение.

    Звонок может находиться в любом, удобном для Вас месте.


    продаются звонки или сирены прерывистого звука?Что-бы не сгорели от долгого звучания?

    saxofon #95253 Автор
    Цитата: Jerry
    Korolev,


    Абсолютно согласен.

    Немного дополнительной инфы:

    Внутри шарик и переключатель. Ток до 10А, можно сиреной управлять, можно насосом, можно электрическим клапаном на трубе.


    тут у меня еще 2 вопросика нашим уважаемым электроникам......-фазу или ноль тянуть на поплавок(замыкать) и еще вот такой вопросик!-какой звоночек или сиренку посоветуваете мне использовать для звукового предупреждения?Ведь если (я так думаю) нажать на кнопку звонка и держать ее 5 минуток-то звонок сдохнет.Если подключить прерывистый любой сигнал,который будет будить деда на протяжении допустим 5 минут и не сгорит........У меня был звонок на калитке-кто-то позвонил и держал его минуту и он аж захрипел и нагрелся.......потом сдох.......конечно я не смогу спаять к звонку какой-нибудь прерыватель.......может продаются уже готовые сиренки на 220 вольт?

    saxofon #95252 Автор
    Цитата: ino53
    Ну и хорошо, мы с Mudrik, которому и было это адресовано, очень рады


    тут у меня еще 2 вопросика нашим уважаемым электроникам......-фазу или ноль тянуть на поплавок(замыкать) и еще вот такой вопросик!-какой звоночек или сиренку посоветуваете мне использовать для звукового предупреждения?Ведь если (я так думаю) нажать на кнопку звонка и держать ее 5 минуток-то звонок сдохнет.Если подключить прерывистый любой сигнал,который будет будить деда на протяжении допустим 5 минут и не сгорит........У меня был звонок на калитке-кто-то позвонил и держал его минуту и он аж захрипел и нагрелся.......потом сдох.......конечно я не смогу спаять к звонку какой-нибудь прерыватель.......может продаются уже готовые сиренки на 220 вольт?

    saxofon #95251 Автор
    Цитата: Jerry
    Цитата: saxofon
    если протянуть 22 метра кабеля от подвала-до дома-сигнал не станет слабым?Не потеряется?( 9 вольт все -же....)И какого сечения провод на такую дистанцию нужен?


    Там дело не в вольтах, а в токе через датчик. Если в приборе все сделано правильно, то должно заработать даже с обычной телефонной лапшой.

    а она 2 по 0,4 мм2.


    тут у меня еще 2 вопросика нашим уважаемым электроникам......-фазу или ноль тянуть на поплавок(замыкать) и еще вот такой вопросик!-какой звоночек или сиренку посоветуваете мне использовать для звукового предупреждения?Ведь если (я так думаю) нажать на кнопку звонка и держать ее 5 минуток-то звонок сдохнет.Если подключить прерывистый любой сигнал,который будет будить деда на протяжении допустим 5 минут и не сгорит........У меня был звонок на калитке-кто-то позвонил и держал его минуту и он аж захрипел и нагрелся.......потом сдох.......конечно я не смогу спаять к звонку какой-нибудь прерыватель.......может продаются уже готовые сиренки на 220 вольт?

    saxofon #95250 Автор
    Цитата: Korolev
    saxofon,
    Даже см 30 будет достаточно,чтоб он всплыл и замкнул цепь!

    Некоторые модели продаются с регулировочным грузилом.

    yes


    тут у меня еще 2 вопросика нашим уважаемым электроникам......-фазу или ноль тянуть на поплавок(замыкать) и еще вот такой вопросик!-какой звоночек или сиренку посоветуваете мне использовать для звукового предупреждения?Ведь если (я так думаю) нажать на кнопку звонка и держать ее 5 минуток-то звонок сдохнет.Если подключить прерывистый любой сигнал,который будет будить деда на протяжении допустим 5 минут и не сгорит........У меня был звонок на калитке-кто-то позвонил и держал его минуту и он аж захрипел и нагрелся.......потом сдох.......конечно я не смогу спаять к звонку какой-нибудь прерыватель.......может продаются уже готовые сиренки на 220 вольт?

    ino53 #95248
    Цитата: sergeyp
    ino53,
    А надо специально разрабатывать схему? Их есть уже давно и много...

    Кто ж спорит...  pardon


    ino53 #95247
    Цитата: Pronin

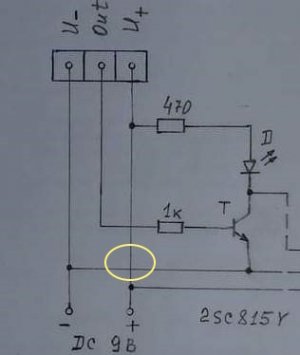

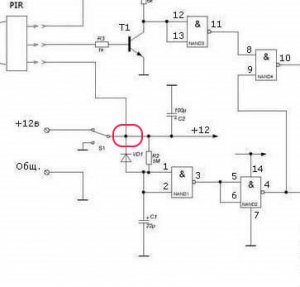

    Топологи так рисуют... Если одна линия(провод) на одном слое доходит до др. линии, то они соединены.

    Ну, что по ГОСТ, что по МЭК, соединение - точка, а если забыл ее поставить или лишнюю всунул - безобразие может приключиться.  scratch

    А дальше у меня дешевый юмор, ведь козе понятно, что через закрытый переход мощный транзистор не откроется. pardon

    sergeyp #95244
    ino53,

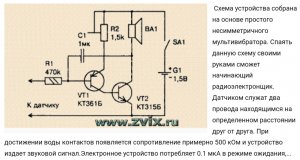

    А надо специально разрабатывать схему? Их есть уже давно и много... Например, вот -- током не убьёт, от сети не зависит, и подаёт сигнал звуком, как и просил ТС...  smile


    Pronin #95239

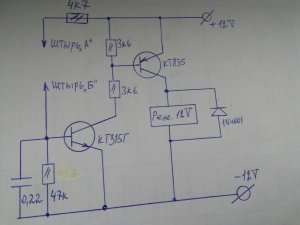

    Обрати внимание - эммитер 315-го с минусом не соединен.


    Топологи так рисуют... Если одна линия(провод) на одном слое доходит до др. линии, то они соединены.  pardon

    И если не припаян эмитер у кт315, то схема не работает. Те включение 75к (эквивалент воды) в базу кт315г не включает транзистор КТ818 (у меня нету КТ835) meeting

    Ну и при подаче КЗ на электроды сгорает кт315. И с коллектора идет ток 20мА на реле (у меня задействована лампочка на 12в(60 мА). И она не горит. Воздействие на электроды никак не сказывается на Ik KT818. 20 мА. meeting Реле не включится (надо мин.60мА, а рабочий ~100мА) и сигнала не будет.




    ino53 #95238
    Цитата: sergeyp
    У 315 ток утечки с коллектора на базу? Да ещё через 47+3,6кОм не откроет 835.

    Зачем я Гыыы... и смайл нарисовал? Ну смеюсь же!!! friends

    sergeyp #95237
    Цитата: ino53
    Значит, в исходном состоянии 835 открывается токами утечки перехода КБ 315-го (Гыыы...

    У 315 ток утечки с коллектора на базу? Да ещё через 47+3,6кОм не откроет 835. Нужно ставить вместо кт315 мп35, а вместо кт835 - кт973, так будет работать...  xaxa хотя тогда первый транзистор и не нужен совсем...

    ino53 #95236
    Цитата: Mudrik
    А так всё работает, если конечно подключить резистор по ограничению тока базы. Так что майор-Пронин прав.

    smile

    Mudrik #95232
    ino53,

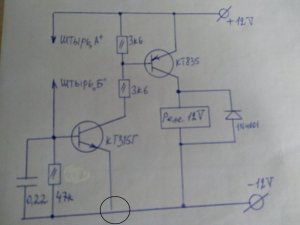

    ... - эммитер 315-го с минусом не соединен.

    Ну да, scratch Чуть - чуть не дотянулся до минусовой шины. mosking бывает. А так всё работает, если конечно подключить резистор по ограничению тока базы. Так что майор-Пронин прав.


    ino53 #95227
    Цитата: Pronin
    Эмитерный переход СГОРИТ, а модуль(схема) в отказ.

    Не согласен! Обрати внимание - эммитер 315-го с минусом не соединен.

    Значит, в исходном состоянии 835 открывается токами утечки перехода КБ 315-го (Гыыы... xaxa ) и реле включено. При замыкании штырей  ток уходит мимо и реле выключается. Работает, правда, в инверсном режиме. pardon

    Pronin #95219

    ...что произойдет со схемой при КЗ между штырями (или малом сопротивлении -

    Эмитерный переход СГОРИТ, а модуль(схема) в отказ.  don-t_mention

    Паплавок с шариком и с гирями, на более 30см... В приямках...  xaxa Охренеть! Затопит хозяину подвал на 0,5м. Хотя, мож он любитель, - лягушек разводить, дафний и прочей болотной живности xaxa


    Korolev #95215
    saxofon,
    Даже см 30 будет достаточно,чтоб он всплыл и замкнул цепь!

    Некоторые модели продаются с регулировочным грузилом.

    yes

    ino53 #95212

    Цитата: saxofon
    Гистерезис?ООООО-этож так просто!Этож просто так -как божий день!Как я просил!Спасибо Вам!Теперь я понял!!!!!
    Ну и хорошо, мы с Mudrik, которому и было это адресовано, очень рады! xaxa

    Кстати, Mudrik, насчоот


    ... что произойдёт со схемой при КЗ между штырями...

    Сработает.

    Какое напр. приложится к базовому переходу и какой, без токозадающего резистора, туда ток попрется? scratch  smile

    Jerry #95208
    Цитата: saxofon
    если протянуть 22 метра кабеля от подвала-до дома-сигнал не станет слабым?Не потеряется?( 9 вольт все -же....)И какого сечения провод на такую дистанцию нужен?

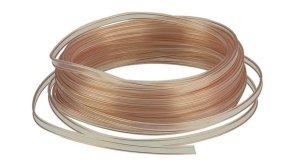

    Там дело не в вольтах, а в токе через датчик. Если в приборе все сделано правильно, то должно заработать даже с обычной телефонной лапшой.

    а она 2 по 0,4 мм2.

    saxofon #95207 Автор
    Цитата: Mudrik
    А УЗО всё равно срабатывало из за обоссанных розеток. Неряшливый кот, от хозяина, получил по заслугам.


    надеюсь-Мудрик не виноват.......

    saxofon #95206 Автор
    Цитата: saxofon
    Если бы автор был злектроником, я бы нацарапал схемку, а саксофонист пускай приобретает поплавок с шариком.


    вот это я разворошил "муравейник" электроников своим вопросом!

    saxofon #95205 Автор
    Цитата: Jerry

    Чувствительный датчик покрыт золотом и подходит для минеральной, питьевой воды, капель дождя, дистиллированной воды и т. д.


    Вот это я понимаю, технология! Главное, чтобы от конденсата подвальной сырости не срабатывал  yes


    если протянуть 22 метра кабеля от подвала-до дома-сигнал не станет слабым?Не потеряется?( 9 вольт все -же....)И какого сечения провод на такую дистанцию нужен?

    saxofon #95204 Автор
    Цитата: Korolev
    saxofon,
    а как-же тогда пресная вода и как цепь в поплавке замкнет?.

    Поплавок герметичен, цепь внутри него замыкается металлическим шариком, когда поплавок принимает вертикальное положение.

    Звонок может находиться в любом, удобном для Вас месте.


    Вот это подходит!Спасибо!
