    Как при затоплении подвала, получить звуковое предупреждение о поступающей воде

    saxofon

    Здравстуйте. После того, как были испорчены 2 дорогостоящих насоса в подвале, после прорыва шланга, я решил поставить простейший комплект, состоящий из блока питания и 20 метров провода. В качестве датчика протечки будут просто 2 оголенных конца медного провода. В качестве звоночка хочу приколхозить сирену оповещения-например Маяк-12-ЗМ. Сработает вот такая простота? Кто подскажет-может сигнал будет слишком слабый? Прошу Вас! Так ,как пробывал разные датчики, которые должны отправлять сигнал о протечке на телефон и прочие такие штуки-решил отказаться от них (и дорого и глючат по страшному) От подвала до дома, где живу расстояние 21 метр. Все, что мне нужно-это получить сигнал и перекрыть воду. Насосы подняты на высоту 1 метр, так что успею перекрыть воду. вот такую схему хочу поставить-фото загружаю......
    116 ответов

    Добавить комментарий

    saxofon #95203 Автор +1
    Ответить Цитировать Жалоба
    Цитата: Mudrik
    Если бы автор был злектроником, я бы нацарапал схемку, а саксофонист пускай приобретает поплавок с шариком.


    Я склоняюсь к Мудрому Коту!Приобрету поплавок с шариком.......
    saxofon #95202 Автор 0
    Ответить Цитировать Жалоба
    Цитата: ino53
    Цитата: Mudrik
    Если бы автор был злектроником, я бы нацарапал схемку,

    А я вот не поленился (увидит Валериус, Великий и Многомудрый, точно скажет: - Когда коту делать нечего... nea   )...  sorry

    Сначала:

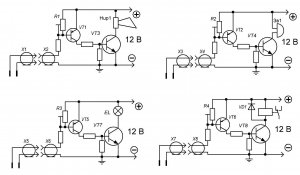

    Схема... Собственно, это только вариации на тему одного из многих вариантов.

    А это его доработка.

    Слева - введение ПОС по переменному току для мигания лампы или получения прерывистого звукового сигнала, справа - ПОС по пост. току для создания гистерезиса, и, соотв., корректной работы релейной нагрузки (Валер, ну не виноват я, называется оно так! pardon )...


    Гистерезис?ООООО-этож так просто!Этож просто так -как божий день!Как я просил!Спасибо Вам!Теперь я понял!!!!!
    saxofon #95201 Автор 0
    Ответить Цитировать Жалоба
    Цитата: Korolev
    saxofon,
    а как-же тогда пресная вода и как цепь в поплавке замкнет?.

    Поплавок герметичен, цепь внутри него замыкается металлическим шариком, когда поплавок принимает вертикальное положение.

    Звонок может находиться в любом, удобном для Вас месте.


    вот оно что!Это интересно!Даже см 30 будет достаточно,чтоб он всплыл и замкнул цепь!
    Mudrik #95200 +2
    Ответить Цитировать Жалоба
    ino53,


    ... что произойдёт со схемой при КЗ между штырями...

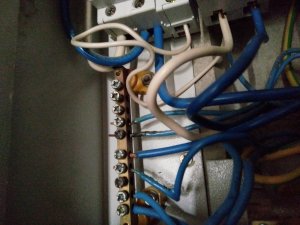

    Сработает. yesПришёл как-то на вызов, по электрике, срабатывало УЗО. В щитке, всё подправил и всё проверил.

    А УЗО всё равно срабатывало из за обоссанных розеток. Неряшливый кот, от хозяина, ireful получил по заслугам. Розетки пришлось менять, а зассанцу коту, пришлось переехать на другое место жительства.
    ino53 #95188 +1
    Ответить Цитировать Жалоба
    Цитата: Mudrik
    Ребятам надо схему... Так уж и быть, нацарапаю.

    Ну и чем она (схема) от моей отличается? Те же два каскада на транзисторах разной проводимости, только полярность обратная, перевернуто с ног на голову. smile (Ох, не люблю я позу вверх ногами - ссать неудобно, пробовали в детстве... xaxa ) А если серьезно - что произойдет со схемой при КЗ между штырями (или малом сопротивлении - ну, поссал кто-нибудь... scratch )?
    Jerry #95186 +1
    Ответить Цитировать Жалоба
    Цитата: pitiunt

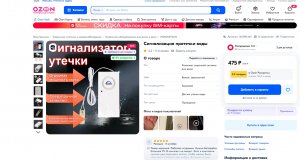

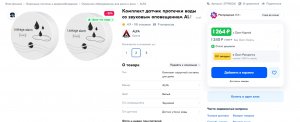

    Автору нужен сигнализатор появления воды, вот совсем простое решение :)

    https://www.ozon.ru/product/signalizatsiya-protechki-vody-1613981445/?asb=OWy%2
    52BbtD1ekd1tc7Ny1UpD%252BzHSSnJwo6c777SJF4xr5Y%253D&asb2=zXacwppzDqCF5xs2lp
    emRSMluEDVGyfBX4JeFQJtl1qh2rewdZe663YJTDKj4SMhbw-1UgPCiFA1inAFx4CYxg&avtc=1
    &avte=4&avts=1731498967

    Чувствительный датчик покрыт золотом и подходит для минеральной, питьевой воды, капель дождя, дистиллированной воды и т. д.


    Вот это я понимаю, технология! Главное, чтобы от конденсата подвальной сырости не срабатывал  yes
    Pronin #95185 0
    Ответить Цитировать Жалоба

    Делал Сигнализатор воды в свое время для катера. Там под сланями накапливается вода (по разным причинам). И при сигнализации включается трюмная Помпа (выключателем) на откачку.

    Сигнализатор был сделан на 561 серии. В качестве индикатора синий светодиод (моргает) и звуковая пищалка . Питалось от 12в. (аккум. в катере)

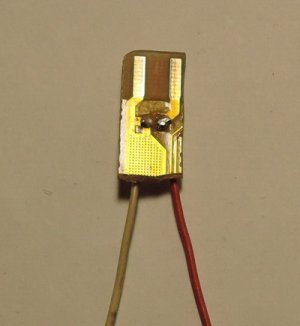

    На фото датчик воды для квартиры (ванная, кухня)
    Mudrik #95183 +1
    Ответить Цитировать Жалоба
    ino53,


    А я вот не поленился...

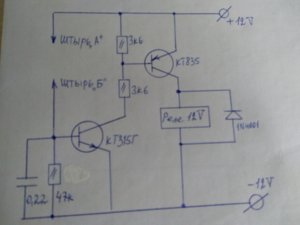

    Мяу!  scare Ребятам надо схему с номиналами. Так уж и быть, нацарапаю.

    Только штыри должны быть из нержавейки и изолированы.
    ino53 #95182 +2
    Ответить Цитировать Жалоба
    Цитата: Mudrik
    Если бы автор был злектроником, я бы нацарапал схемку,

    А я вот не поленился (увидит Валериус, Великий и Многомудрый, точно скажет: - Когда коту делать нечего... nea   )...  sorry

    Сначала:

    Схема... Собственно, это только вариации на тему одного из многих вариантов.

    А это его доработка.

    Слева - введение ПОС по переменному току для мигания лампы или получения прерывистого звукового сигнала, справа - ПОС по пост. току для создания гистерезиса, и, соотв., корректной работы релейной нагрузки (Валер, ну не виноват я, называется оно так! pardon )...
    Jerry #95180 +3
    Ответить Цитировать Жалоба
    Korolev,


    Абсолютно согласен.

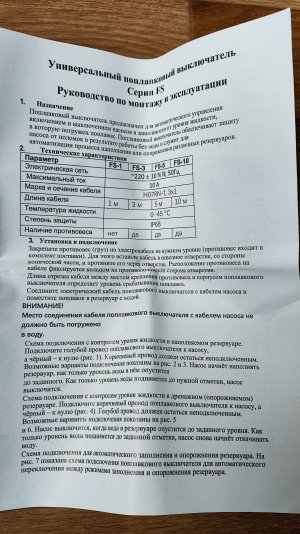

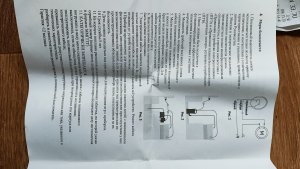

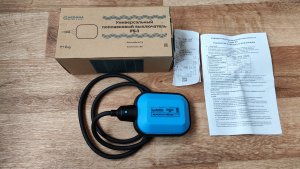

    Немного дополнительной инфы:

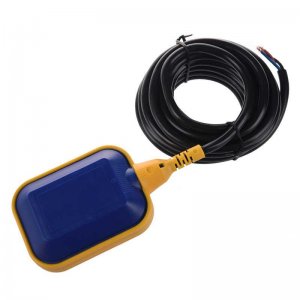

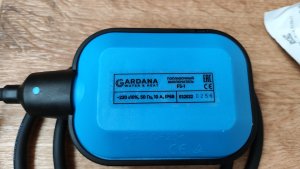

    Внутри шарик и переключатель. Ток до 10А, можно сиреной управлять, можно насосом, можно электрическим клапаном на трубе.
    Mudrik #95179 +1
    Ответить Цитировать Жалоба
    Korolev,


    ..., когда поплавок принимает вертикальное положение.

    Если бы автор был злектроником, я бы нацарапал схемку, а саксофонист пускай приобретает поплавок с шариком.
    Korolev #95178 +3
    Ответить Цитировать Жалоба
    saxofon,
    а как-же тогда пресная вода и как цепь в поплавке замкнет?.

    Поплавок герметичен, цепь внутри него замыкается металлическим шариком, когда поплавок принимает вертикальное положение.

    Звонок может находиться в любом, удобном для Вас месте.
    saxofon #95176 Автор 0
    Ответить Цитировать Жалоба
    Цитата: pitiunt

    А зачем оповещать? Проблема решается за 3000 рублей. В поплавке контакты, появилась вода, в приямке всплал поплавок и включил насос. Уровень упал, он выключился.


    только вот 220 вольт меня смущают..........током не долбанет-если кто будет в этот момент руки мыть или в душе купаться?Ведь насос как раз качает воду в дом........Летом напор такой,что не включаются колонки и прочие приборы и я установил 3 емкости по 1 тонне в подвале.Вот за ночь вода набирается и  насос ее гонит под норм. давлением.Если вместо 220вольт туда влепить 12 v ?
    saxofon #95175 Автор 0
    Ответить Цитировать Жалоба
    Цитата: saxofon
    ....ну система у меня такая..


    гранаты у меня такой системы........
    saxofon #95174 Автор 0
    Ответить Цитировать Жалоба
    Цитата: pitiunt

    А зачем оповещать? Проблема решается за 3000 рублей. В поплавке контакты, появилась вода, в приямке всплал поплавок и включил насос. Уровень упал, он выключился.


    вот этот бы подошел-только мне надо ,чтоб не насос включался или выключался-а звонок зазвенел........что-бы я старый подскочил и побежал и кран перекрыл наверху............ну система у меня такая........
    saxofon #95173 Автор 0
    Ответить Цитировать Жалоба
    Цитата: Korolev

    были испорчены 2 дорогостоящих насоса в подвале, после прорыва шланга

    Может со шлангом что-то не так? Устранять надо причину, а не следствие.  scratch


    да там шлангов 8 штук и трубы спаяны......и вся разводка идет........ну я прошу просто ответить на вопрос........(.в первый раз одно-в другой раз поплавок в баке запал и вода через верх пошла......потом поток воды с моря поднялся........).ну е мое!мне надо,чтоб звонок прозвучал,когда вода поднялась хоть на 30см............
    saxofon #95172 Автор 0
    Ответить Цитировать Жалоба
    r-amateur,


    геркон?Ну все-вопросов тогда нет.Все теперь ясно деду и понятно!Геркон!

    Цитата: r-amateur

    Не совсем ясно, что Вы понимаете под "сиреной". Пресная вода является диэлектриком, а топить подвал водой морской Вы не планируете, так что, тока в цепи не будет. Разного рода емкостные, там, ультразвуковые и т. п. датчики, как я понял, - не вариант. Самый простой способ для решения Вашей задачи - поплавок в ямке и контактная группа, в сыром помещении - лучше геркон.


    какой поплавок?Ямку я выкопаю Контактная группа-хоть нарисуйте.......а как-же тогда пресная вода и как цепь в поплавке замкнет?.
    Korolev #95168 0
    Ответить Цитировать Жалоба

    были испорчены 2 дорогостоящих насоса в подвале, после прорыва шланга

    Может со шлангом что-то не так? Устранять надо причину, а не следствие.  scratch
    pitiunt #95167 +2
    Ответить Цитировать Жалоба

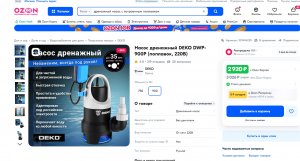

    А зачем оповещать? Проблема решается за 3000 рублей. В поплавке контакты, появилась вода, в приямке всплал поплавок и включил насос. Уровень упал, он выключился.
    Jerry #95166 +1
    Ответить Цитировать Жалоба

    Автор, расскажите более подробно. Зачем насос, что за дом, откуда вода и т.д. Может вам лучше будет автоматизировать весь процесс, иногда это не сложно.
    Гость степан #95165 0
    Ответить Цитировать Жалоба

    Так проведите натурные испытания, суньте концы провода в стакан с водой.

    Узнаете,насколько работоспособна ваша схема.

    Разумное предложение - использовать стандартный герконовый поплавковый датчик. Или даже два,включенных паралельно и размещенных в разных местах помещения. Низкое напряжение питания, это тоже правильный вариант,исходя из электробезопасности.Ну и регулярные испытания: подошёл, датчик уровня привел в состояние высокого уровня воды,убедился,что схема работает.
    Гость Юрий #95164 0
    Ответить Цитировать Жалоба

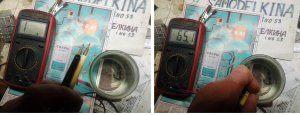

    Электропроводность воды зависит от её жёсткости, то есть, от того, что в ней растворено. Но в любом случае она достаточно низкая. Только что сунул щупы мультиметра в чашку с водопроводной водой и получил сопротивление примерно 500 килоом при расстоянии между щупами меньше миллиметра. Как думаете, при 12 вальтах и таком сопротивлении звонку тока хватит?

    Надёжнее где-нибудь в низкой точке поставить конструкцию с поплавком и концевым выключателем (или просто двумя пружинящими контактами) над ним.
    r-amateur #95163 +1
    Ответить Цитировать Жалоба

    Не совсем ясно, что Вы понимаете под "сиреной". Пресная вода является диэлектриком, а топить подвал водой морской Вы не планируете, так что, тока в цепи не будет. Разного рода емкостные, там, ультразвуковые и т. п. датчики, как я понял, - не вариант. Самый простой способ для решения Вашей задачи - поплавок в ямке и контактная группа, в сыром помещении - лучше геркон.
    Гость Сергей #95162 0
    Ответить Цитировать Жалоба

    Поплавковый выключатель действенней будет, чем просто два провода.
