    Модуль питания с выходным напряжением 3,3 вольта


    Модуль питания DC-DC, расширяющий возможности платы Arduino Pro mini.
    Я решил уменьшить габариты и стоимость своей домашней метеостанции на GY-BMP280-3.3 и Ds18b20.

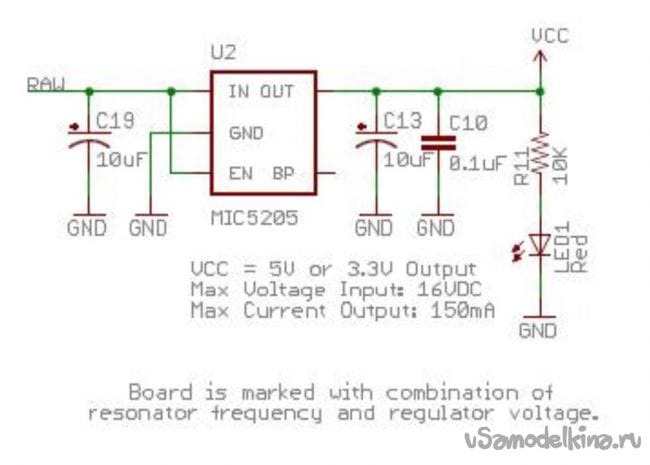

    Подумав, я пришел к выводу, что самой дорогой и объёмной частью метеостанции является плата Arduino Uno. Самым дешевым вариантом замены может стать плата Arduino Pro Mini. Плата Arduino Pro Mini производится в четырех вариантах. Для решения моей задачи подходит вариант с микроконтроллером Mega328P и напряжением питания 5 вольт. Но есть еще вариант на напряжение 3,3 вольта. Чем эти варианты отличаются? Давайте разберемся. Дело в том, что на платах Arduino Pro Mini устанавливается экономичный стабилизатор напряжения. Например такой, как MIC5205 c выходным напряжением 5 вольт. Эти 5 вольт подаются на вывод Vcc платы Arduino Pro Mini, поэтому и плата будет называться «плата Arduino Pro Mini с напряжением питания 5 вольт». А если вместо микросхемы MIC5205 будет поставлена другая микросхема с выходным напряжением 3,3 вольта, то плата будет называться «плата Arduino Pro Mini с напряжением питания 3,3 вольт»

    Плата Arduino Pro Mini может получать энергию от внешнего нестабилизированного блока питания с напряжением до 12 вольт. Это питание должно подаваться на вывод RAW платы Arduino Pro Mini. Но, ознакомившись с даташитом (техническим документом) на микросхему MIC5205, я увидел, что диапазон питания, подаваемого на плату Arduino Pro Mini, может быть шире. Если, конечно, на плате стоит именно микросхема MIC5205.

    Даташит на микросхема MIC5205:
    mic5205-2_8bm5.pdf [786.81 Kb] (скачиваний: 106)
    Посмотреть онлайн файл: mic5205-2_8bm5.pdf

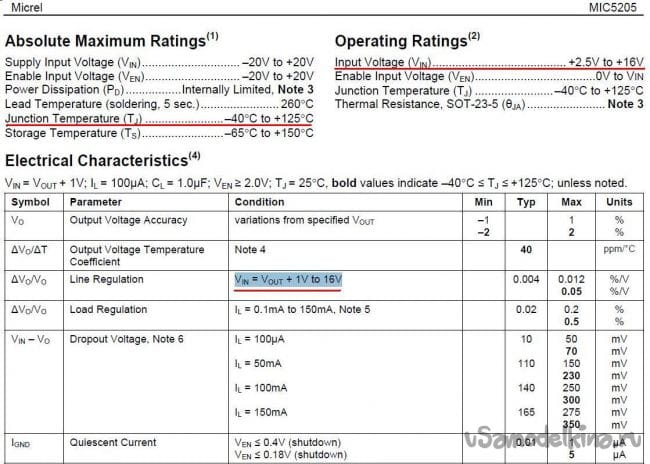

    Входное напряжение, подаваемое на микросхему MIC5205, может быть от 2,5 вольт до 16 вольт. При этом на выходе схемы стандартного включения должно быть напряжение около 5 вольт без заявленной точности в 1%. Если воспользоваться сведениями из даташита: VIN = VOUT + 1V to 16V (Vвходное = Vвыходное + 1V to 16V) и приняв Vвыходное за 5 вольт, мы получим то, что напряжение питания платы Arduino Pro Mini, подаваемое на вывод RAW, может быть от 6 вольт до 16 вольт при точности в 1%.

    Даташит на микросхему MIC5205:
    Для питания платы GY-BMP280-3.3 для измерения барометрического давления и температуры я хочу применить модуль с микросхемой AMS1117-3.3. Микросхема AMS1117 - это линейный стабилизатор напряжения с малым падением напряжения.
    Фото модуль с микросхемой AMS1117-3.3:
    Модуль питания с выходным напряжением 3,3 вольта

    Даташиты на микросхему AMS1117:
    ams1117.pdf [71.49 Kb] (скачиваний: 179)
    Посмотреть онлайн файл: ams1117.pdf
    ams1117_1.pdf [791.84 Kb] (скачиваний: 134)
    Посмотреть онлайн файл: ams1117_1.pdf

    Схема модуля с микросхемой AMS1117-3.3:

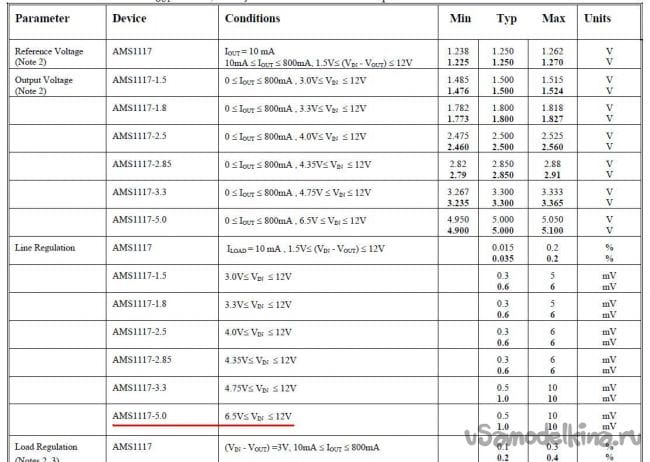

    Я указал на схеме модуля с микросхемой AMS1117-3.3 входное напряжение от 6,5 вольт до 12 вольт, основывая это документацией на микросхему AMS1117.

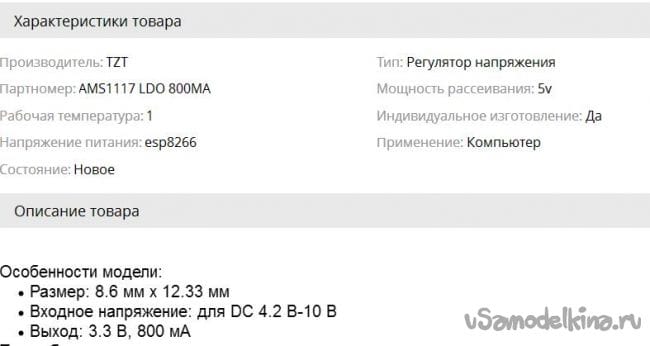

    Продавец указывает входное напряжение от 4,5 вольт до 7 вольт. Самое интересное, что другой продавец на Aliexpress.com указывает другой диапазон напряжений - от 4,2 вольт до 10 вольт.


    В чем же дело? Я думаю, что производители впаивают во входные цепи конденсаторы с максимально допустимым напряжением меньшим, чем позволяют параметры микросхемы - 7 вольт, 10 вольт. И, может быть, даже ставят бракованные микросхемы с ограниченным диапазоном питающих напряжений. Что произойдет, если на купленную мной плату с микросхемой AMS1117-3.3, подать напряжение 12 вольт, я не знаю.

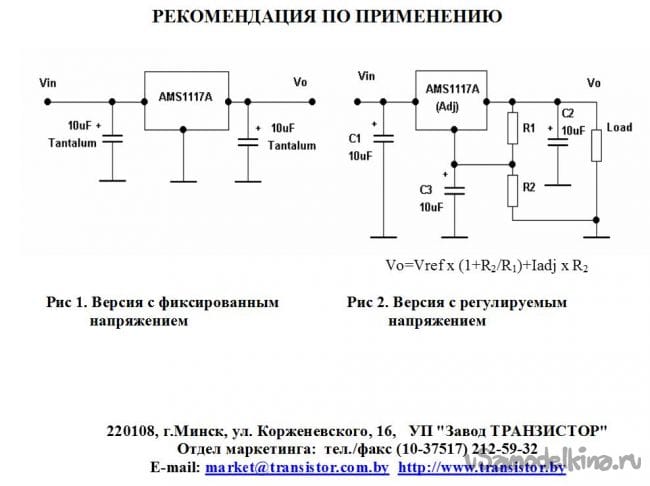

    Возможно для повышения надежности китайской платы с микросхемой AMS1117-3.3 надо будет поменять керамические конденсаторы на электролитические танталовые конденсаторы. Такую схему включения рекомендует производитель микросхем AMS1117А минский завод УП "Завод ТРАНЗИСТОР".

    Даташит на микросхему AMS1117А:
    ams1117_rus.pdf [132.05 Kb] (скачиваний: 146)
    Посмотреть онлайн файл: ams1117_rus.pdf

    Удачных покупок!

    Стоимость: ~23

    Lcr-t4 - тестер с AVR микроконтроллером и минимум дополнительных элементов

    Tiny RTC I2C Modules – часы, точный генератор, микросхема памяти

    Добавить комментарий

    1 комментарий
    Гость Василий #88496

    Здравствуйте! Пожалуйста, прокомментируйте подключение видеокамер заднего вида к бортсети с напряжением до 14,5 вольта. Но на плату видеокамеры приходит напряжение 3,3 вольта через схему на AMS1117. Правда работает камера на токах 130-150 миллиампер. С уважением, коллега.
