В радиолюбительской практике часто возникает необходимость регулировать мощность того или иного устройства. Будь то сверлильный станок, светодиодная лента, обычная лампочка или какой-нибудь нагреватель. Можно использовать линейный регулируемый стабилизатор, однако он при большой нагрузке требует приличного радиатора. Да и не рационально это, расходовать драгоценную энергию в тепло. В последнее время особую популярность приобрели так называемые ШИМ-регуляторы, которые также позволяют регулировать мощность, но без выделения внешней тепловой энергии. Аббревиатура ШИМ расшифровывается как «широтно-импульсная модуляция». Принцип работы такого регулятора наглядно представлен на рисунке:
При этом частота ШИМ-сигнала лежит в пределах 20-40 кГц, что находится за пределами слышимости человека, поэтому регулятор работает бесшумно. Переменный резистор позволяет менять скважность импульсов, тем самым регулируя напряжение, поступающее на нагрузку.
Принципиальная схема представлена ниже:
Номиналы на ней следующие:
• R2 – 1 кОм
• R3 – 1 кОм
• R4 – 100 Ом
• С1 – 2.7 нФ
• С2 – 1 нФ
• D3 – 1n4007
• D1 – 1n4148
• D2 – 1n4148
• R1 – 50 кОм (переменный резистор)
• Q1 – IRFZ44N
Напряжение питания схемы – 12 вольт, поэтому её удобно использовать в автомобильной электросети.
Ключевое звено схемы – микросхема NE555, формирующая прямоугольные импульсы. Она управляет полевым транзистором Q1, который, в свою очередь, управляет нагрузкой. Здесь можно применить любой полевой транзистор, например, IRFZ44N, IRF740, IRF730, IRF630 или аналогичные, подходящие по току. Диоды также любые маломощные, номиналы резисторов и конденсаторов могут отклоняться в широких пределах. Частота работы ШИМ-регулятора зависит в первую очередь от конденсатора С1, увеличение его ёмкости приведёт к снижению частоты. Если она окажется в пределах слышимости человека, то схема начнёт издавать неприятный свист. Для стабильности работы схемы конденсаторы лучше применить плёночные, резисторы достаточно взять мощностью 0,125 Вт. Полевой транзистор в этой схеме не должен нагреваться, ведь он находится либо в полностью открытом состоянии, либо в закрытом. Если же происходит его нагрев, значит, он недооткрывается, тогда следует проверить схему на правильность сборки.
Регулировка в данной схеме происходит по минусу, т.е. плюс питания схемы и плюс питания нагрузки соединяются, а минусу подключаются к разным клеммам на плате. Удачной сборки!
Печатная плата находится в этом архиве:

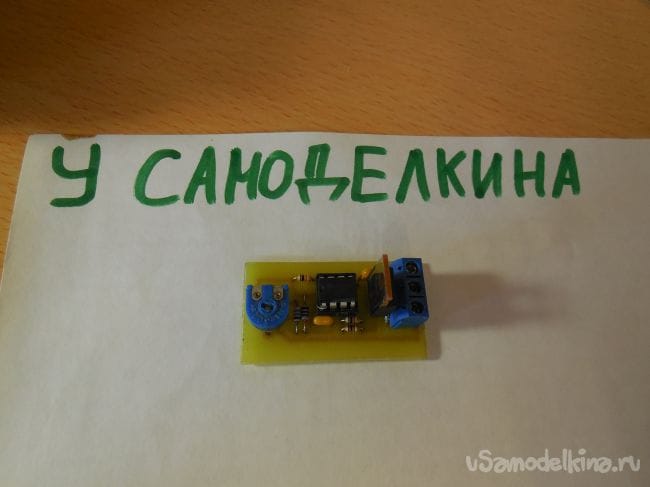

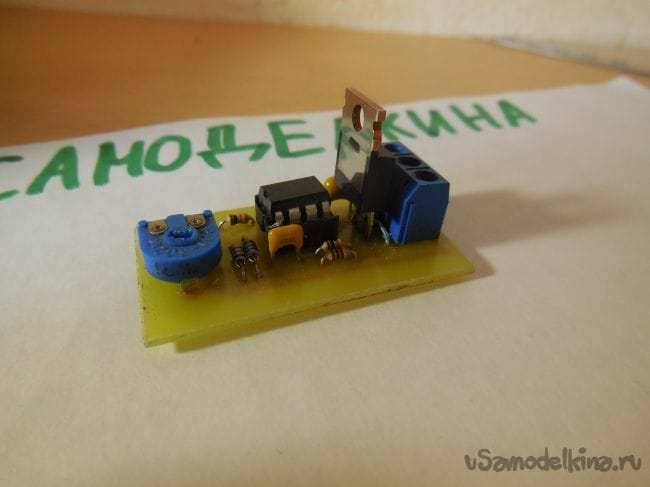

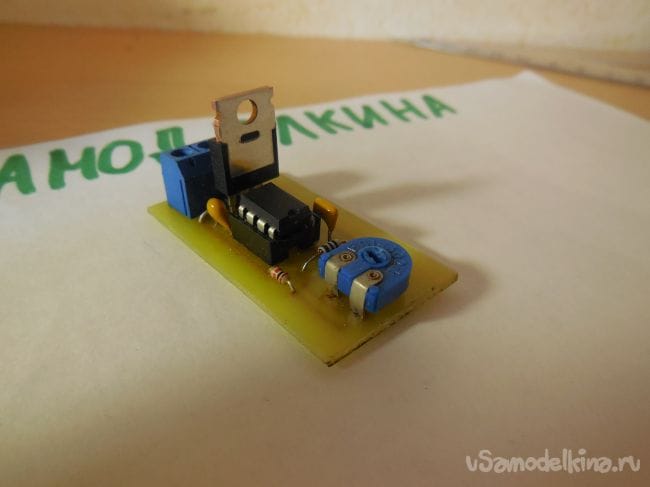

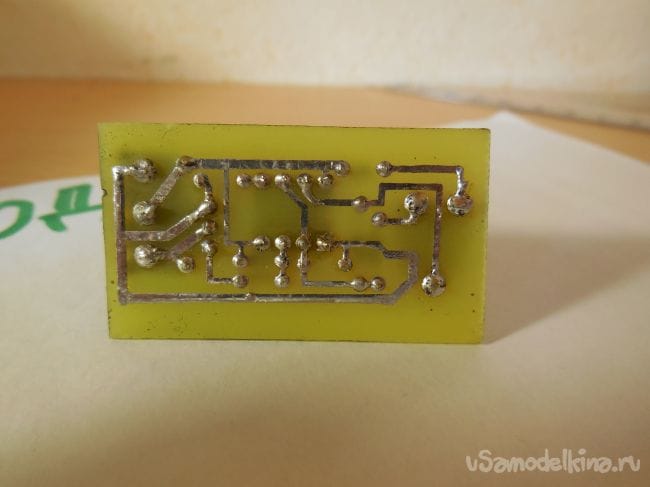

Фото собранного мной регулятора:
