Здравствуйте, уважаемые самодельщики.
Хочу предложить вашему вниманию приспособление для сварочных работ.При сварке большую роль играет расположение сварочного шва, поэтому, мне кажется, такое приспособление будет полезно не только начинающим любителям, но и опытным профессионалам.

Для изготовления понадобится:

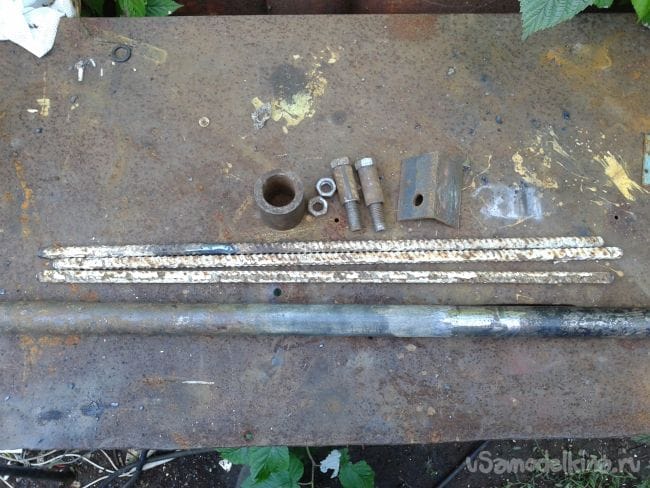

Материалы:
1. отрезок уголка с полкой 45-60мм длиной 55-70мм
2. две трубки ½ дюйма длиной 50-60мм
3. два болта М14 с гайками
4. болт М12
5. труба 1 дюйм длиной 50-60см
6. три прутка арматуры длиной 50-60см
7. втулка на трубу 1 дюйм
Инструменты:
1. сварочный аппарат
2. турбинка

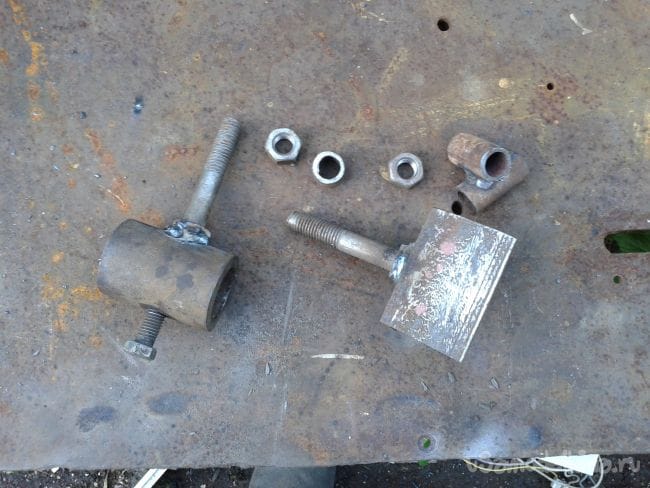

Полдюймовые трубки свариваем крест-накрест. Один болт М14 привариваем к уголку, второй болт привариваем к втулке. С противоположной от места сварки стороны втулки сверлим и нарезаем резьбу М12.

Собираем конструкцию.На фото видно, что пришлось на болт со втулкой поставить проставку. Это сделано для того, чтобы уголок не задевал стойку. Так что лучше сразу одну полдюймовую трубку отрезать длиннее.

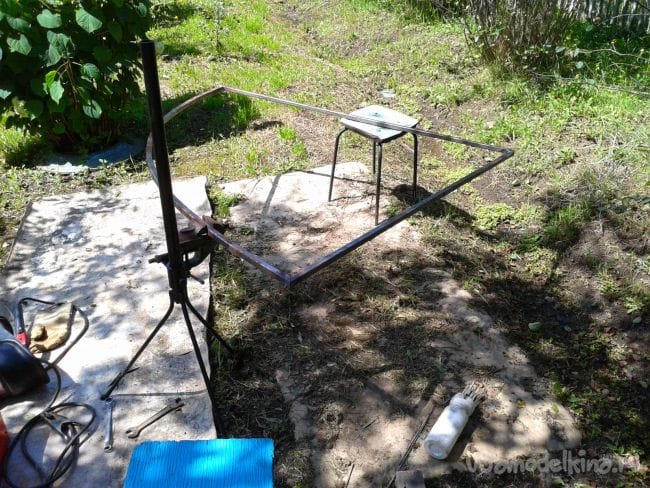

К дюймовой трубе привариваем, предварительно согнутые, прутки из арматуры. Надеваем конструкцию.на стойку, на полку уголка устанавливаем тисочки. Можно пользоваться струбциной. Приспособление готово. Место зажима можно регулировать в трёх координатах.Вот так я использовал приспособление когда варил крышу для качелей.

Надеюсь приспособление кому-нибудь пригодится.
