Блок питания персонального компьютера с водяным охлаждением

Блок питания персонального компьютера с водяным охлаждением


Причин оснащать системные блоки персональных компьютеров водяным охлаждением несколько. Одна из важных – уменьшение или вовсе избавление от шума вентиляторов обдувающих радиаторы. Для бытового комнатного компьютера, в ряде случаев работающего круглые сутки это важно – гудение при работе, весьма дискомфортно. В системном блоке есть несколько горячих мест, требующих охлаждения и если замена радиатора с вентилятором обдува на водяной теплообменник для центрального процессора и нескольких крупных ЧИПов не представляет особенной сложности, то модернизация таким образом блока питания встречается весьма редко.

Ниже приведено описание такой переделки штатного импульсного источника питания системного блока домашнего компьютера. Для этого на место крупного вентилятора установлен водяной теплообменник собственной конструкции, на него перенесены все мощные транзисторы и диодные сборки с радиаторов обдуваемых воздухом. Следует сказать, что в импульсном блоке питания, кроме элементов расположенных на радиаторах нагреваются еще и импульсные трансформаторы, дроссели. Общий обдув несколько охлаждает и их. Следует понимать, что убрав вентилятор, мы лишаем их этого охлаждения, однако, наблюдения за длительно работающим устройством показали – металлический корпус прибора нагревается весьма незначительно, отсюда сделан вывод о допустимости такого режима работы в имеющейся конфигурации.


Вскрытый подопытный БП.



— Уважаемый товарищ обознался… У нашей Алёны Игоревны лицо типическое. Типическое-типическое такое. Поэтому ему показалось…

Чародеи


На фото – типический БП без верхней половинки корпуса. Хрестоматийная вентиляторная компоновка, что тут скажешь. Справедливости ради, следует сказать, что существуют в природе и блоки питания специально спроектированные для применения с водяным или пассивным (огромный радиатор-стенка без вентиляторов) охлаждением – все греющиеся элементы в нем прижаты к одной стенке-теплоотводу. Нам же работать с тем, что есть.

Демонтаж штатных радиаторов

Блок питания, к сожалению чрезвычайно компактен, мощные элементы у него соседствуют с весьма нежными и повредить последние при демонтаже очень просто – любое приложенное усилие, сорвавшийся инструмент или что то вроде того. Кроме того, очень плотная пайка «снизу», где, тем не менее, приходится орудовать мощным паяльником. Создается впечатление, что блок в принципе не предназначен для ремонта. Словом, аккуратность и еще раз аккуратность.



Как монтируются элементы на радиаторе сказать несложно – все устанавливаются по шаблону, ножки всех элементов продеваются в нужные отверстия и все запаивается. Как все это разобрать - вопрос. К несчастью, под рукой не оказалось такой полезной штуки как оловоотсос, но высокая плотность монтажа, кажется, не давала ему шансов тоже. Коллективно выпаять блок с 17 разнесенными ножками, не распаяв все вокруг несколько затруднительно. Пришлось разделять на составляющие диодные сборки о три ноги каждая, механически. Эти можно выпаять запросто. К счастью, вдоль крепежа элементов, на плате, образовался этакий коридорчик, где можно было действовать полотном от ножовки по металлу. Спилив шляпки винтов, подковырнул эти ТО-220 плоской отверткой и сняв с остатков винтов выпаял по одному. После выпиливания каждого элемента, тщательно продувал плату сжатым воздухом.



Перешел на другую сторону, здесь было три элемента два также в ТО-220 и один побольше. Диодные сборки стянуты спина к спине сквозь пластину радиатора, однако хлопот это не уменьшает – в радиаторе тоже резьба и приходится спиливать с одной стороны шляпку, с другой гайку.



Наконец, удалось выпаять и сам радиатор низковольтной части. Приступим к высоковольтной, она проще – всего три элемента.





Вуаля! Радиаторы с прилагающимися элементами удалены, вся мелочь вокруг осталась жива-здорова, печатные площадки приведены в порядок.


Изготовление водяного теплообменника

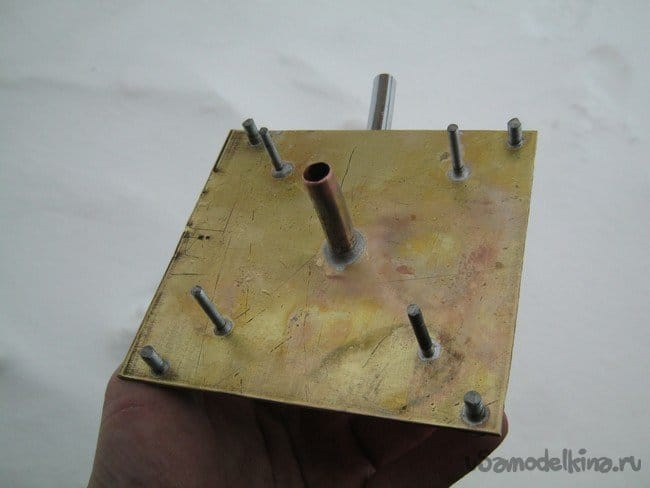

Сделан по технологии, опробованной на значительно меньших теплообменниках для процессора и ЧИПа видеокарты и жестко закреплен на месте штатного вентилятора на крышке блока. Все винты припаяны к подошве теплообменника, чтобы их можно было затягивать с одной стороны. Один комплект винтов предназначен для крепления самого теплообменника, второй для прижатия пластины удерживающей элементы. Внутреннее устройство теплообменника и он же готовый, на фото ниже.









В собранном теплообменнике уточнены длины винтов и обрезано лишнее. Крепеж теплообменника подогнан к ушкам корпуса блока питания. Из кусочка толстой гетинаксовой пластины изготовлено крепление прижимающей приборы к теплообменнику. После подгонки, гетинаксовое крепление покрыл нитролаком – материал весьма порист, соответственно гигроскопичен. Покраска или лакирование перекрывают поры и нейтрализуют этот недостаток, хотя в данном случае, это скорее просто хороший тон.



Монтаж

Приступим к объединению всего этого в единую конструкцию. На место каждого элемента выпаянного с платы блока питания, запаиваем этакий удлинитель – отрезок провода достаточного сечения. На этом этапе важно каждый провод пометить потому как при пайке концов плату с ее «подсказками» не будет видно. Мои провода помечены так – по три провода от каждого элемента объединены в группы одноразовой пластиковой стяжкой, каждый провод в группе помечен отрезком цветной термотрубки. Безусловно лучший способ это когда у вас в наличии большой выбор монтажного провода и можно подобрать отрезки с разным цветом изоляции.

Не повредит сделать несколько крупных фото монтажа.

Низковольтная часть сильноточна – провода требуются значительного сечения. Часть моих проводов – толстый обмоточный провод в изоляции из термотрубки. Это позволяет сохранить большое сечение и при этом влезть в штатное отверстие на плате, хотя провода довольно жесткие, что усложняет монтаж.





Все элементы требующие принудительного охлаждения размещены на водяном теплообменнике через слюдяную прокладку. Прокладка довольно толстая – обычно приходилось лезвием расщеплять ее на два-три слоя, здесь же, для лучшей надежности слюда оставлена в первозданном виде. Под прокладку и каждый корпус прибора тонким слоем намазана КТП-8. Каждый прибор подписан спиртовым фломастером и вся скульптурная группа накрыта двумя слоями тонкого силиконового коврика, чтобы нейтрализовать мелкие отклонения толщины корпусов. Слой силиконовой прокладки получился около 1 мм.





Поверх эластичной прокладки одевается жесткая пластина из гетинакса, винты крепления – М4, шайбы, стопоры, все как у людей. Аккуратненько подергав за выводы можно и нужно проверить степень прижатия элементов. Все оказалось в порядке, каждый корпус прижат более или менее, дезертиров и уклонистов не обнаружено. Теплоотвод в сборе помещаем на место службы и приступаем к распайке выводов.





Выводы сформовал этаким S-образным образом, чтобы после всех паек, теплоотвод в некоторых пределах можно было переместить. В целом, железка стояла практически на своем месте и речь идет о 10…15мм, кои нужны для ориентирования и установки в петельки от штатного вентилятора. Монтаж обычен, нужная тройка проводов бралась в оборот – обрезался технологический пластиковый хомутик, провода формовались, уточнялась их длина, лишнее обрезалось. Концы зачищались от изоляции, лудились, паялись к нужному выводу элемента, изолировались предварительно одетым на провод кусочком термотрубки. И так 24 раза, а куда деваться?





Последний разочек тщательно продуваем блок в разных положениях сжатым воздухом. Одеваем верхнюю часть кожуха блока питания, изнутри вставляем винты теплообменника в лепестки на корпусе, шайбы, стопоры, гайки.



Выводы

Блок питания хорошо работает, металлический корпус нагревается едва ощутимо. Тем не менее, рекомендовать к повторению такую конструкцию не берусь – работа требует изрядной электромонтажной практики и связана с высоким риском повредить довольно дорогой прибор. Кроме того, изначально малопригодный к ремонту блок превращается вообще черт знает во что.

Babay Mazay, январь, 2019 г.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
6.3
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
5.5
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
4.6
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 5.46 из 10 (голосов: 8 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
10 комментариев
  1. Korolev
    металлический корпус прибора нагревается весьма незначительно
    Встречал достаточно много БП с выгоревшими выходными дросселями, корпус компьютера при этом нагревается весьма незначительно!
    К счастью, вдоль крепежа элементов, на плате, образовался этакий коридорчик
    А не для вентиляции ли
    очень плотная пайка «снизу»
    ?
    Тем не менее, рекомендовать к повторению такую конструкцию не берусь
    блок превращается вообще черт знает во что.
    А вот с последними двумя фразами согласен полностью! smile
    1. Бабай_Мазай Автор
      Корпус не компьютера а БП, это сильно разные вещи! "Коридорчики" едва ли для вентиляции - вентилятор обдува стоял сверху, а не сбоку. Плотный монтаж снизу? Имел в виду плотность трассировки, причем большие контактные площадки для мощных выводов часто соседствуют с тончайшими дорожками и зазор очень мал. Очень хорошо что Вы коллега согласны - я же имел в виду не принципиальную работоспособность переделки, а ремонтопригодность. Она и в оригинале не высока, после-же, добраться до монтажа вдвойне сложно. Радует одно, так ли уж часто мы ремонтируем блоки питания собственных компьютеров? Системный блок с описанным БП работает непрерывно не одну неделю, теория надежности на нашей стороне.
      1. Korolev
        "Коридорчики" едва ли для вентиляции - вентилятор обдува стоял сверху
        Мне встречались БП с SMD монтажом на нижней стороне платы.
        Корпус не компьютера а БП, это сильно разные вещи!
        металлический корпус прибора нагревается весьма незначительно
        smile
        Системный блок с описанным БП работает непрерывно не одну неделю, теория надежности на нашей стороне.
        Нормальные БП работают годами! smile Ещё в прошлом веке, когда БП большой мощности были недоступны, я фрезеровал радиатор (500 Х 220 Х25) в качестве крыши компьютера, на радиатор, на стоечках, две платы БП (синхронизировал релюхой), силовые элементы выносил примерно так же, крепил через термопрокладки на крышу - радиатор. При максимальной нагрузке (тестами) нагрев еле-еле ощущался ладонью, даже не стал замерять температуру! smile
  2. Бабай_Мазай Автор
    Интересное решение, спасибо. Да, пассивный радиатор отличная штука, особенно, если источник тепла не сконцентрирован на крохотной площади и не требуется сильной мобильности. Тишина от "этого места" идеальная, краем глаза видел фабричные корпуса пи-сишников полностью из таких радиаторов, тепло на них заводится при помощи набора тепловых трубок. СМД тоже видел.

    Моя цель была не получение рекордных электрических параметров а тишина, и здесь столкнулся с пренеприятным моментом - переведя весь системный блок на охлаждение водой, стало преотлично слышно работу жестких дисков. У них там вообще своя жизнь - поскрипывание, попискивание и разумеется ровный гул работы мотора шпинделя. Увы, здесь медицина видимо бессильна, только применение твердотельных носителей. Либо сложные меры по виброразвязке.
    1. Korolev
      Либо сложные меры по виброразвязке.
      В отсек для оптических приводов натянул (не сильно) мягкие резиновые трубки (можно медицинский жгут), HDD просто положил на них, предварительно вкрутив снизу винты, чтобы HDD не сползали.
      1. Бабай_Мазай Автор
        Хм... А и правда. Воспользуюсь, спасибо!
        1. Korolev
          Воспользуюсь, спасибо!
          Только имейте ввиду, что резьба там хитрая! smile
        2. Бабай_Мазай Автор
          Резьба на винтиках держащих плату контроллера? Думаю перевернуть жесткий диск вверх тормашками, на крышке сделать по углам пятнышки силикона, этакие мягкие ножки и положить его на дно корпуса. Если сильно не бултыхать системный блок, будет стоять как миленький. Не возражаете?
        3. Korolev
          Резьба на винтиках держащих плату контроллера?
          Нет, я имел ввиду резьбу в отверстиях по периметру корпуса, если смотреть со стороны платы.
          на крышке сделать по углам пятнышки силикона
          Иногда приходится ремонтировать и тестировать чужие диски, поэтому Ваш метод мне не очень подходит. smile
        4. Бабай_Мазай Автор
          ясно, спасибо.
