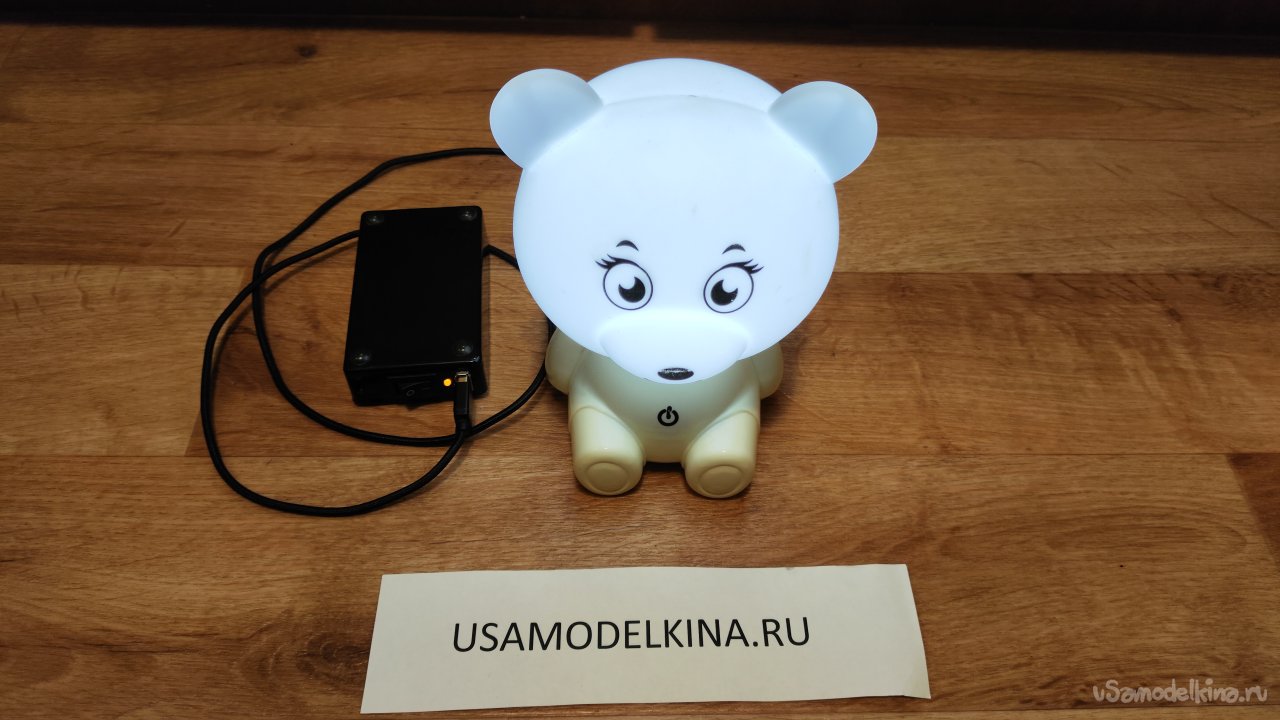

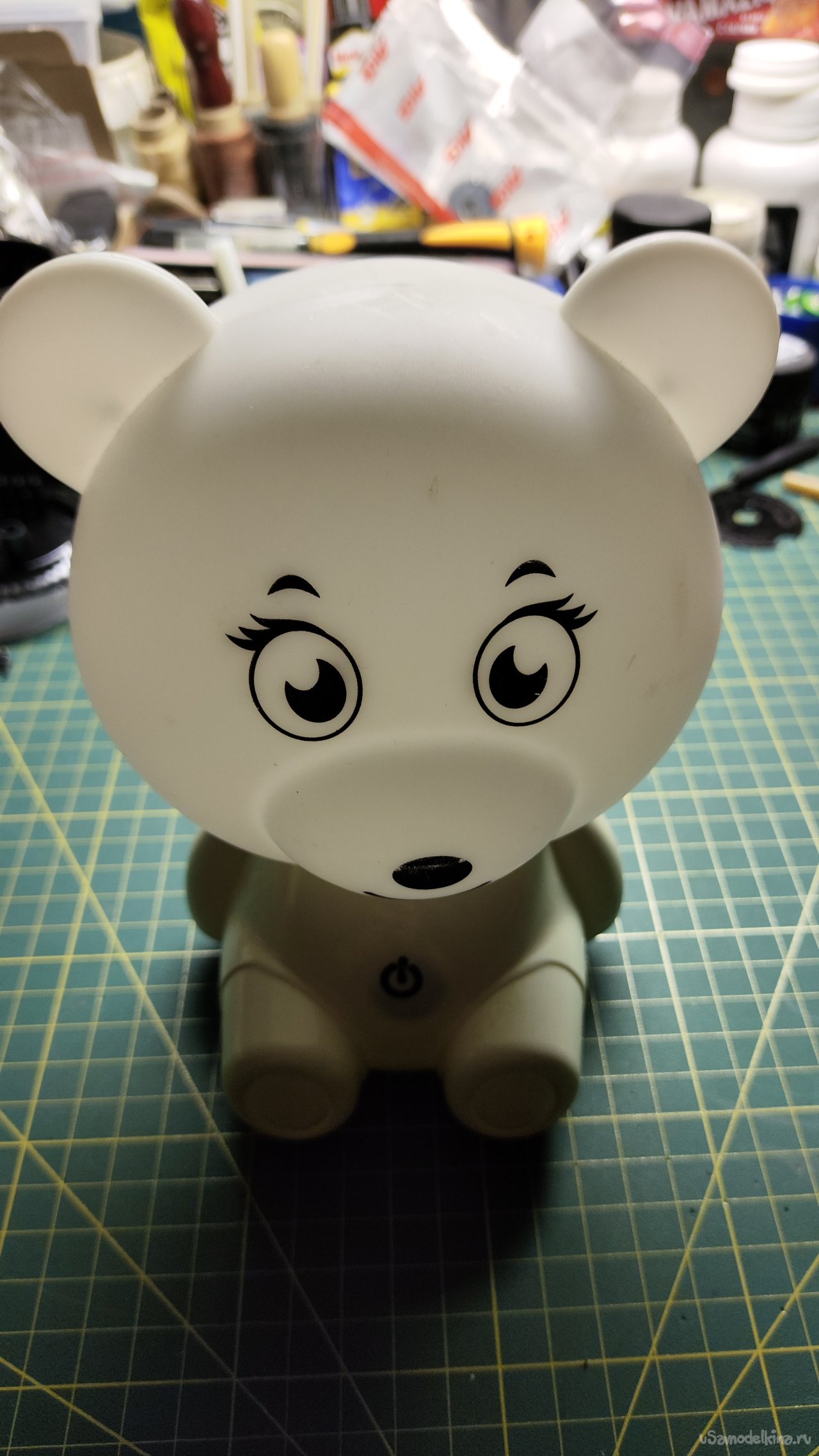

В ремонте светильник-ночник «Мишка» с сенсорным управлением. Неисправность: не включается.

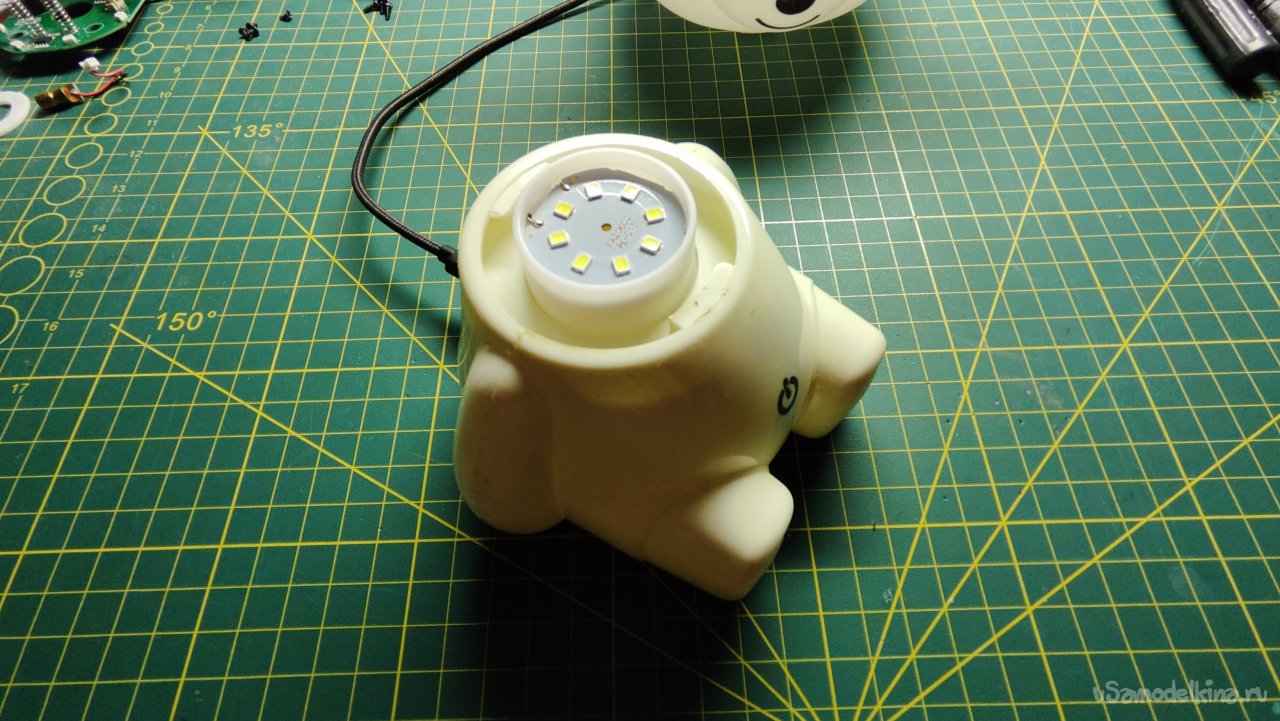

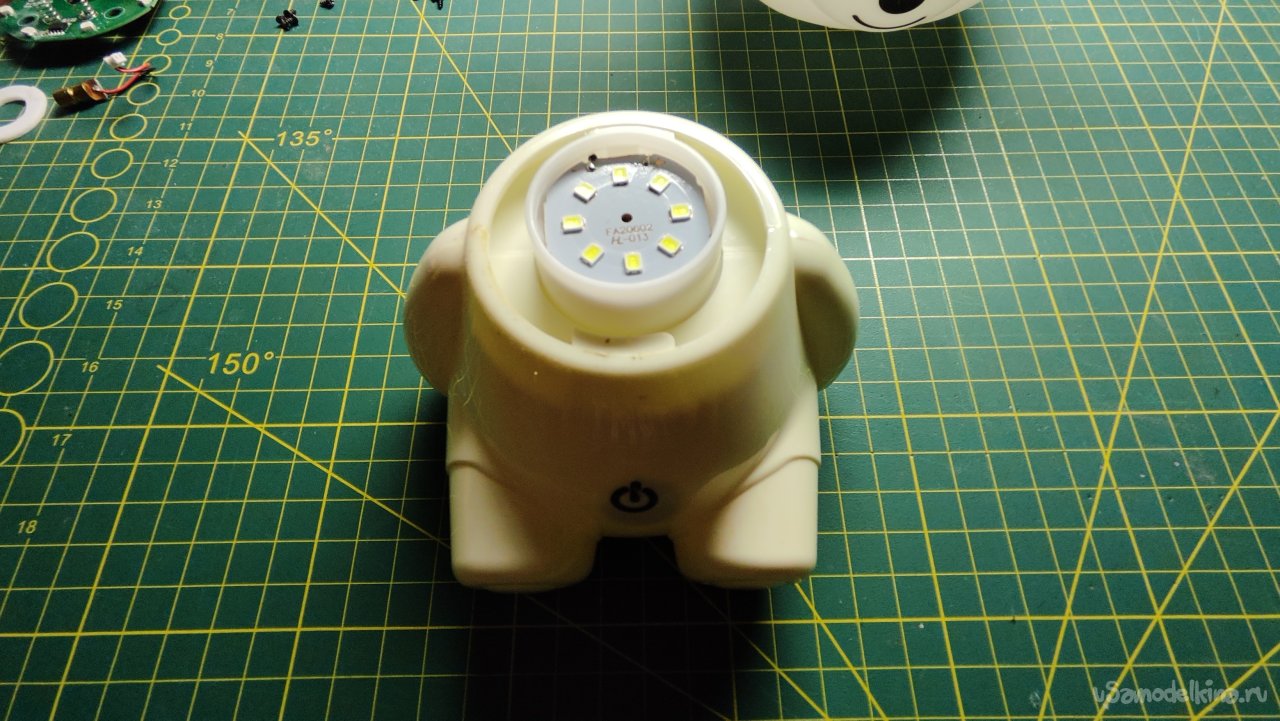

Поворотом снимаем рассеиватель. Видим восемь включенных параллельно светодиодов без следов прогара.
Подключил питание. Светильник действительно не включается, не реагирует на прикосновение.

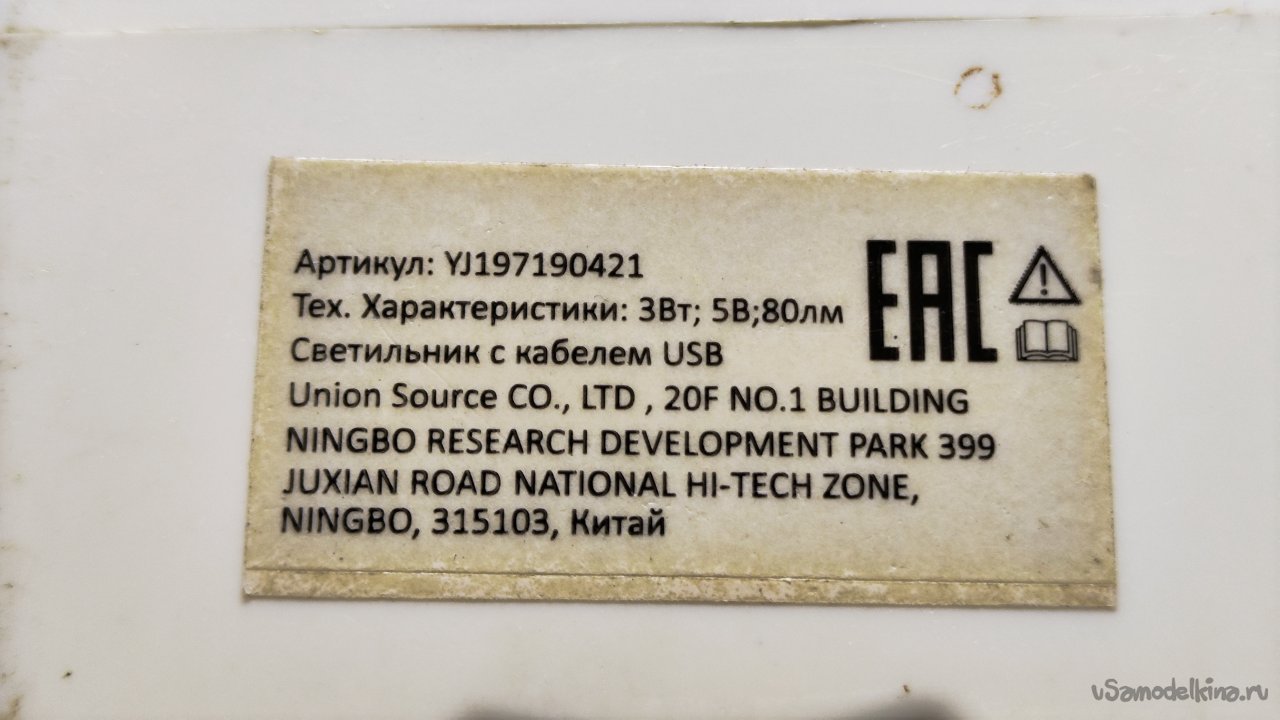

На табличке характеристики, из которых ясно, что светильник без аккумулятора.

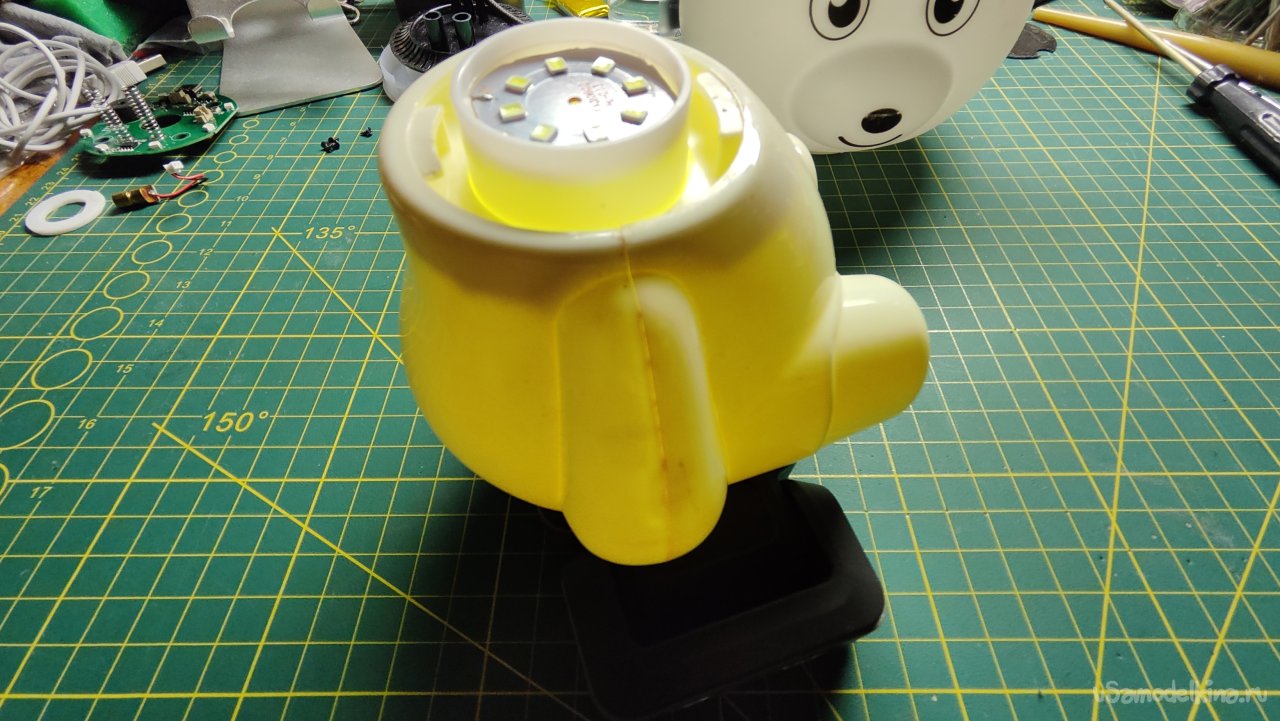

Поставил корпус на включенный фонарик. Смотрю на просвет, чтобы понять, как скреплены половинки корпуса. По всей видимости всё на пластиковых защёлках, винтов не обнаружено.

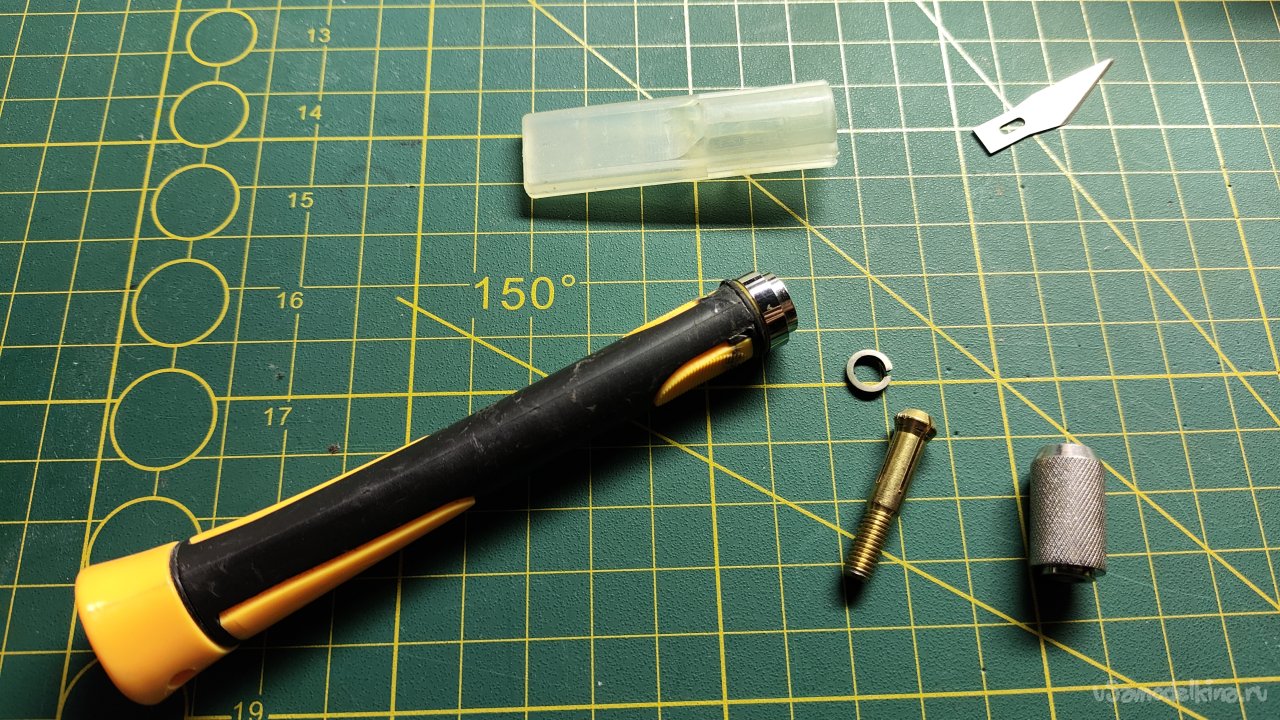

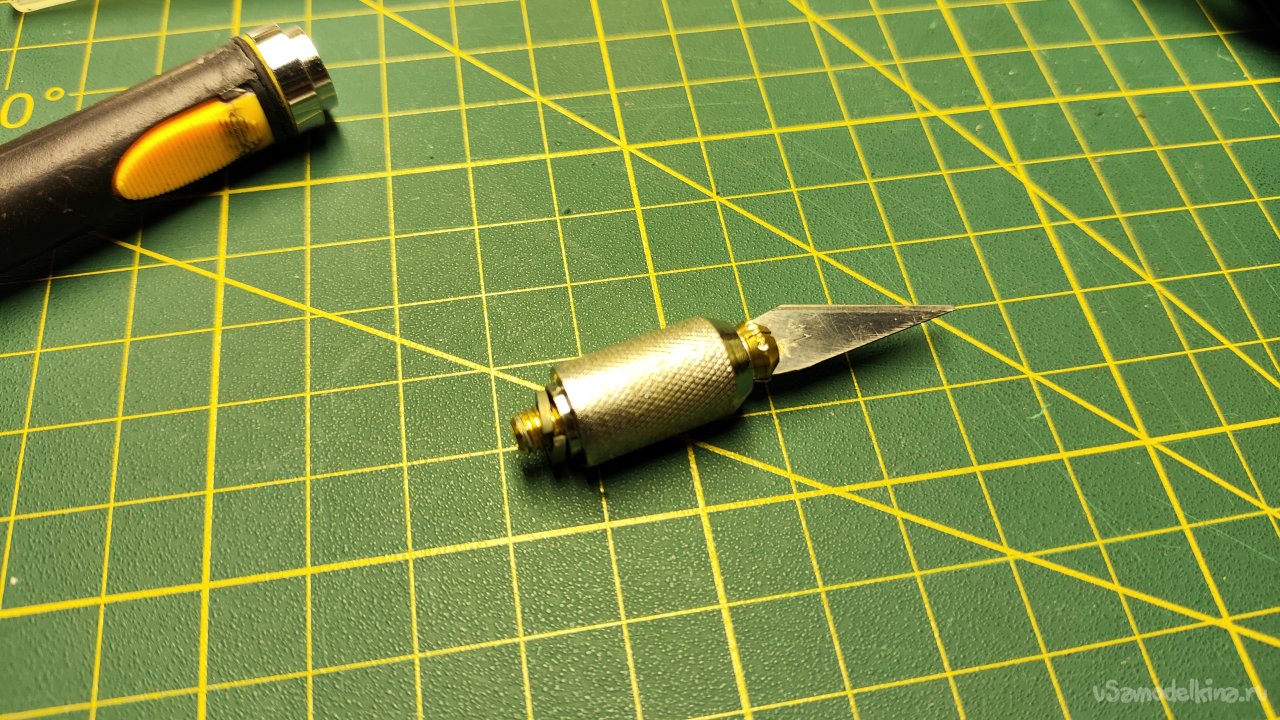

Пробую аккуратно вскрыть. Для отвертки щели очень маленькие. Попробовал рассоединить скальпелем. Неудача, лезвие скальпеля вылезло из держателя. Держатель ранее был поломан, склеил его на эпоксидный клей, видно клей попал под конец резьбы цанги, цангу нет возможности зажать. Нашел подходящую по диаметру граверную шайбу.
Надеваю граверную шайбу на собранную цангу.

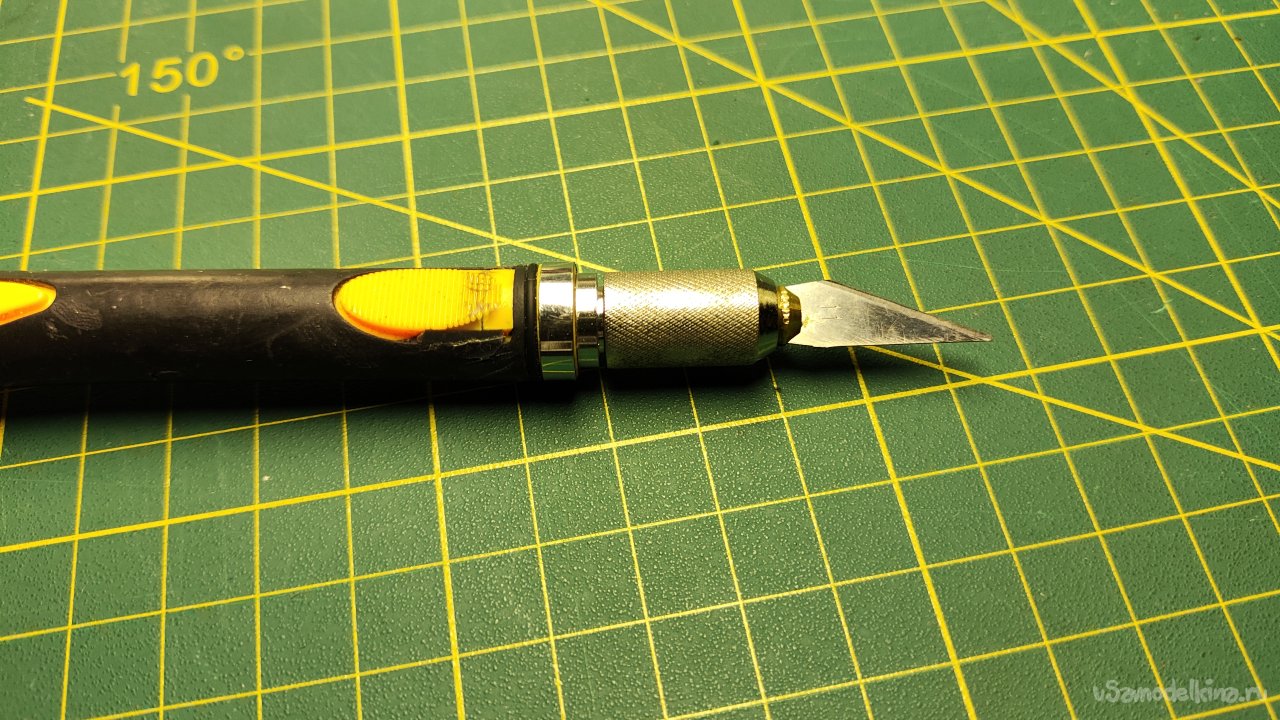

Теперь цанга зажимается хорошо и можно продолжать разборку светильника.

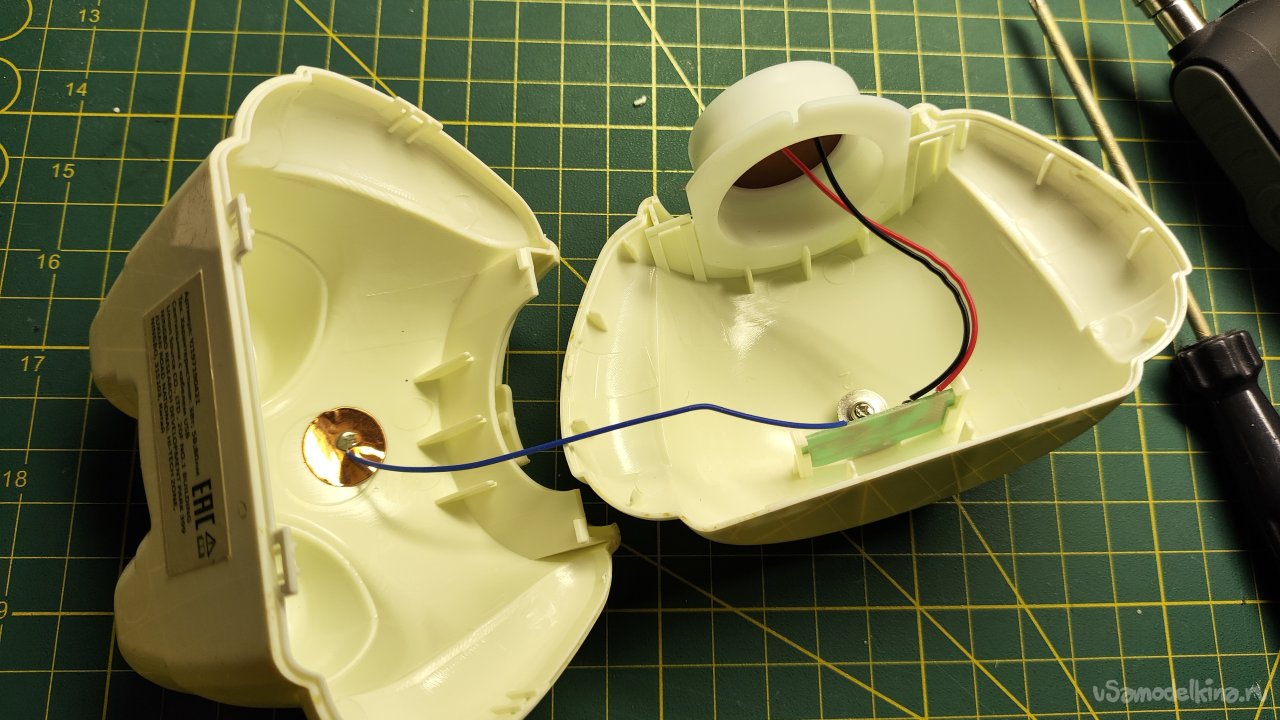

Скальпелем, а потом отверткой получилось располовинить корпус светильника. Вроде все защелки выжили.

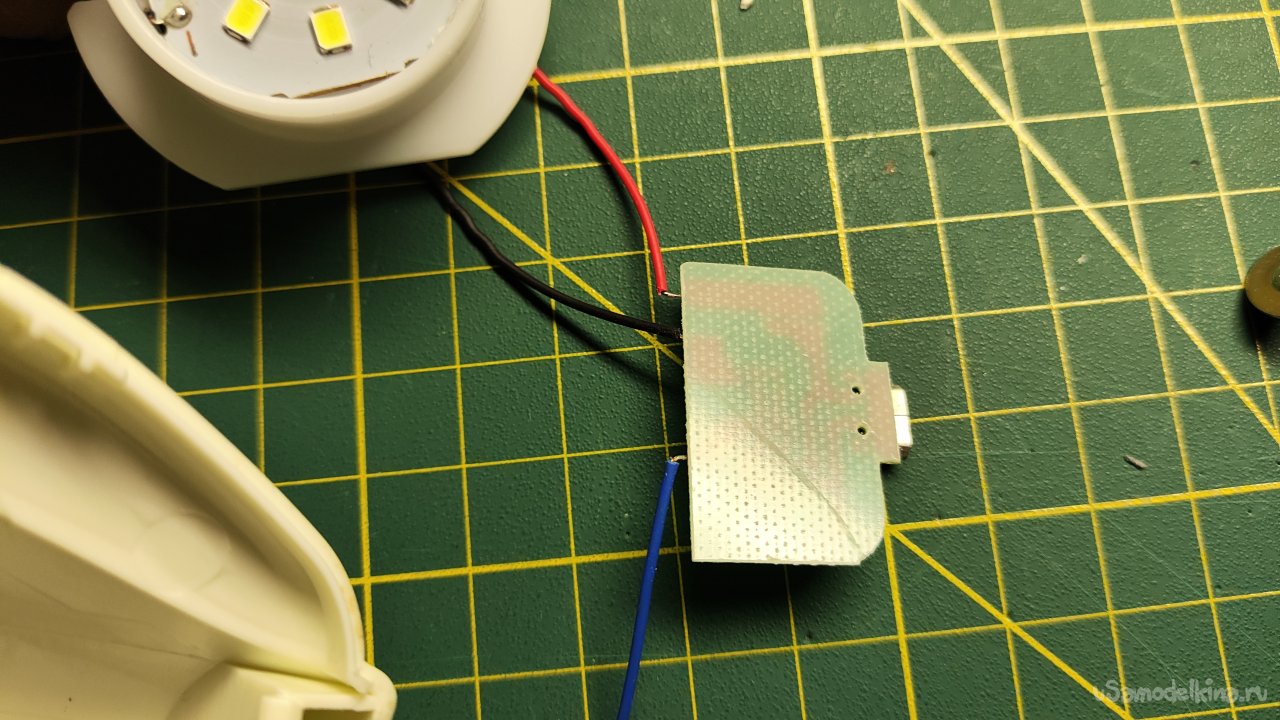

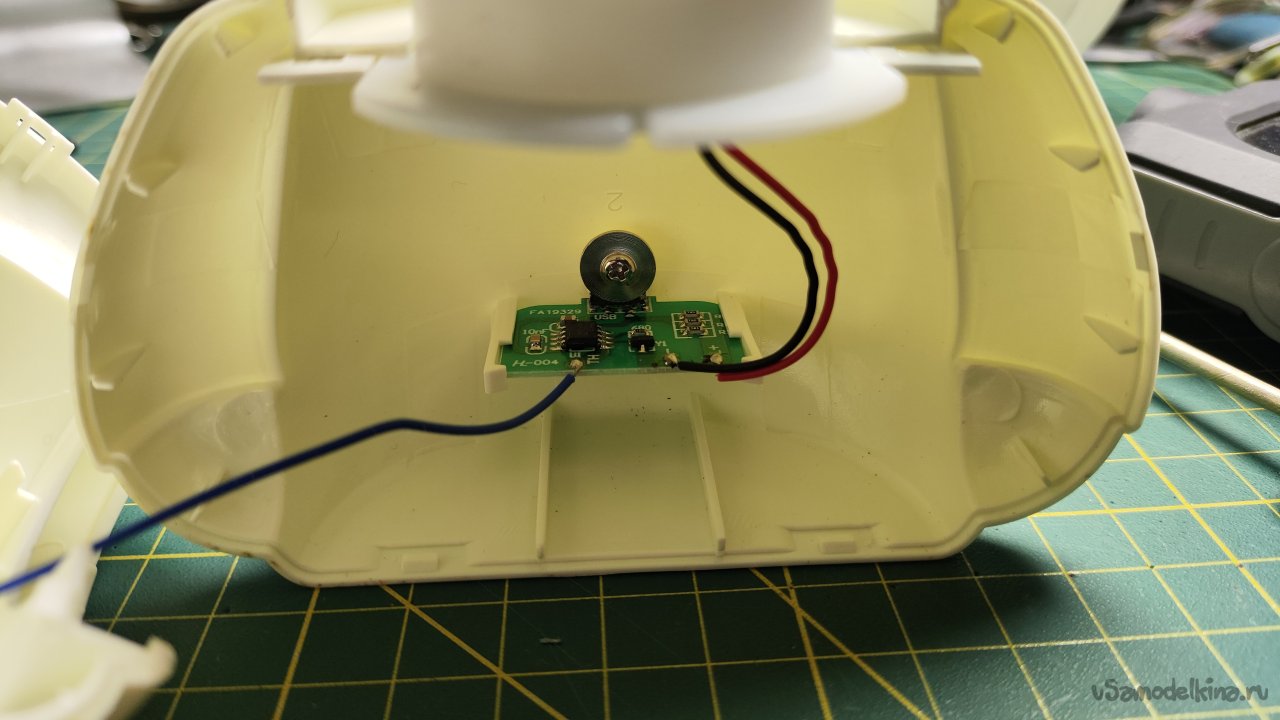

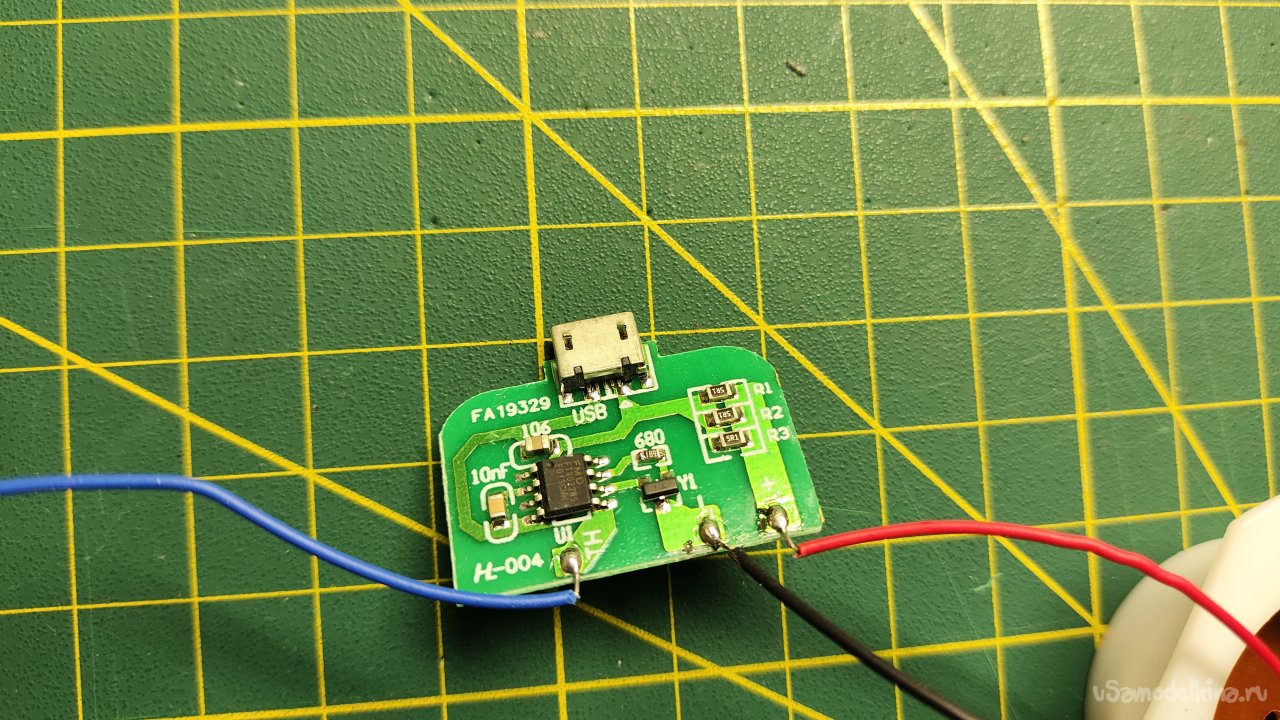

Внутри сенсор в виде пластины и небольшая плата прикрученная саморезом.
Схема очень простая. Это хорошо. Но, если вышла из строя микросхема, то ремонт затянется.

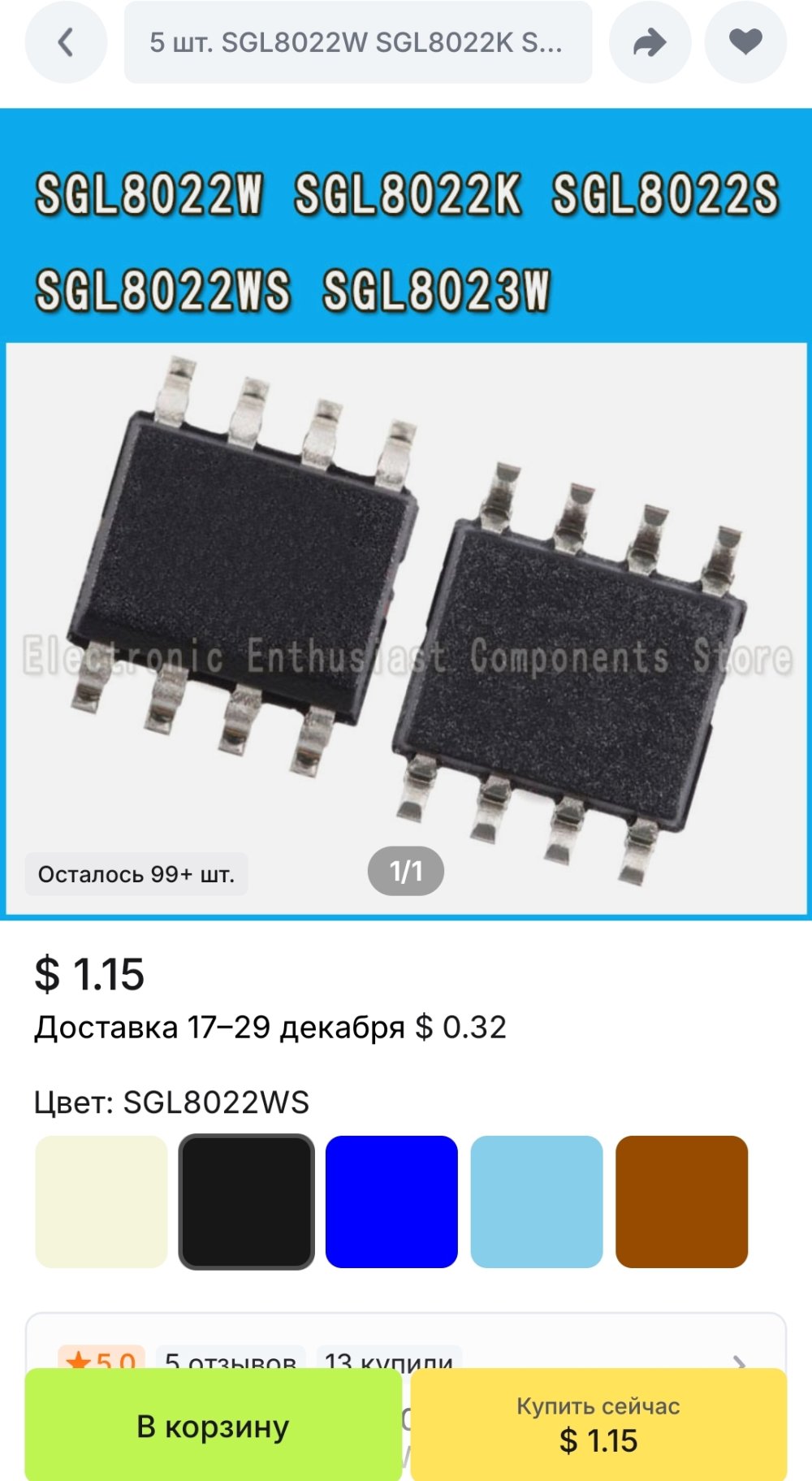

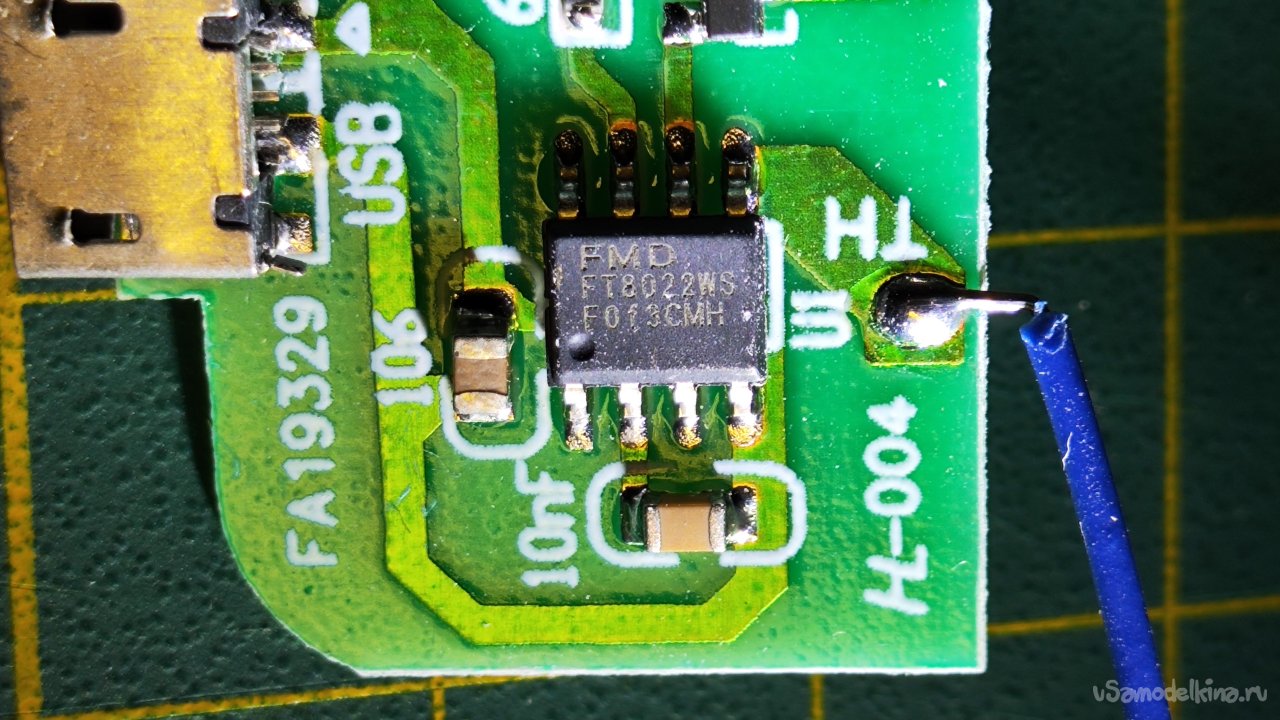

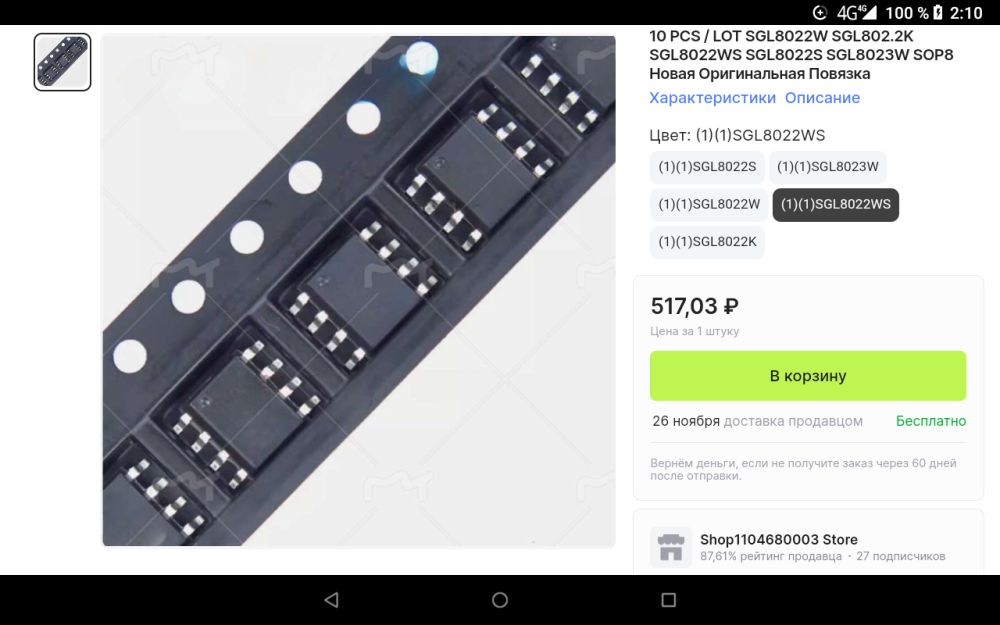

Микросхема сенсора FT8022WS.
По характеристикам аналогичной микросхемы имеем следующее:
GENERAL DESCRIPTION
SGL8022W is a single-channel touch chip for LED lightness regulation. This chip can control the on-off state of LED light and regulate its lightness on a continuous range, which could be used on incandescent and halogen. ¾ Lightness could be regulated optionally on a wide range with a low operational difficulty. ¾ High applicability. Touching function is still effective with the existance of medium (such as glass, arcrylic, plastic, ceram, etc.) isolation. ¾ A wide range of applied voltage, which could be chosen optionally within 2.4V~5.5V. ¾ Low cost. SGL8022W could be drived by a simple peripheral circuit, easy to machining. ¾ High stability and good anti-interfere property. SGL8022W has a value of EFT over ±2KV. Under the interference of mobile phones which exist in a near-field and multi-angle situation, the touching sensitivity and response time of SGL8022W proves to be fine.
Что в переводе значит:
ОБЩЕЕ ОПИСАНИЕ
SGL8022W представляет собой одноканальный сенсорный чип для регулировки освещенности светодиодов. Этот чип может управлять
вкл-выкл состояние света СИД и регулирует свою легкость на непрерывном диапазоне, который смог быть использован на
лампа накаливания и галоген.
¾ легкость может регулироваться дополнительно в широком диапазоне с низкой сложностью эксплуатации.
¾ Высокая применимость. Сенсорная функция по-прежнему эффективна при наличии среды (например,
стекло, аркрил, пластик, керамика и т. Д.) Изоляция.
¾ Широкий диапазон приложенного напряжения, который может быть выбран дополнительно в пределах 2,4 В ~ 5,5 В.
¾ Низкая стоимость. SGL8022W может управляться простой периферийной схемой, простой в обработке.
¾ Высокая стабильность и хорошие свойства против вмешательства. SGL8022W имеет значение EFT более ± 2KV.
Под влиянием мобильных телефонов, которые существуют в ближней и многоугольной ситуации,
сенсорная чувствительность и время отклика SGL8022W оказываются хорошими.

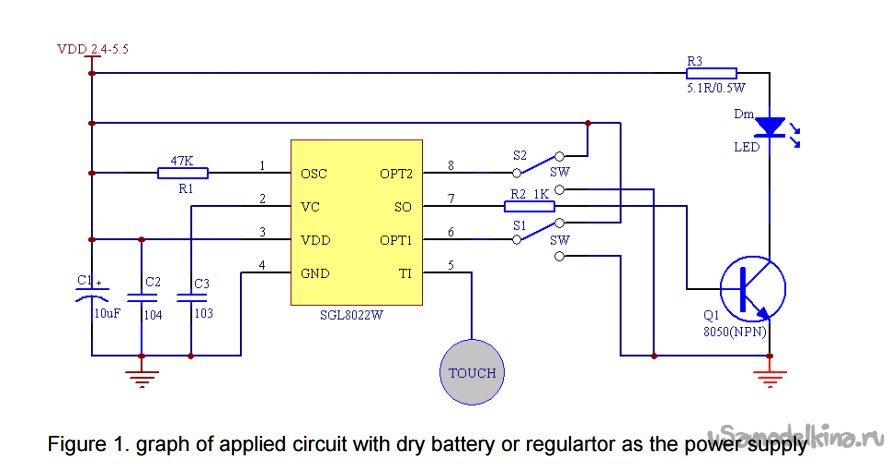

Типовая схема включения:

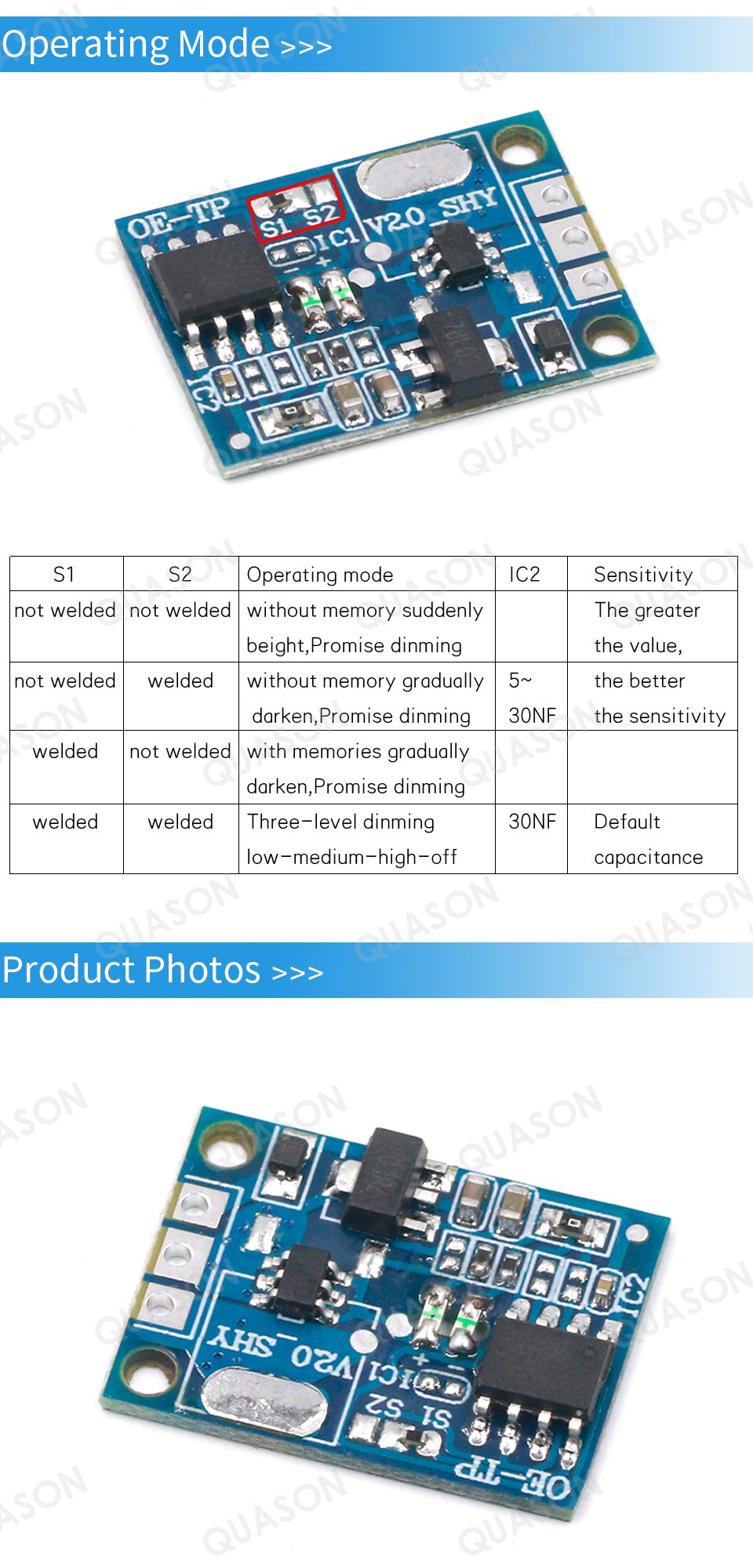

Есть 4 режима работы в зависимости от сигналов на 6 и 8 ножках микросхемы:
A touch operation through TI corresponds to the output of SO, which could control lightness
of LED. Four functional options are available, which are determined by input state of OPT1
and OPT2 before electrified:
1) OPT1=1, OPT2=1: regulate lightness discretely without lightness-memory.
2) OPT1=0, OPT2=1: regulate lightness continuously without lightness-memory.
3) OPT1=1, OPT2=0: regulate lightness continuously with lightness-memory.
4) OPT1=0, OPT2=0: regulate lightness on a three-sections mode.

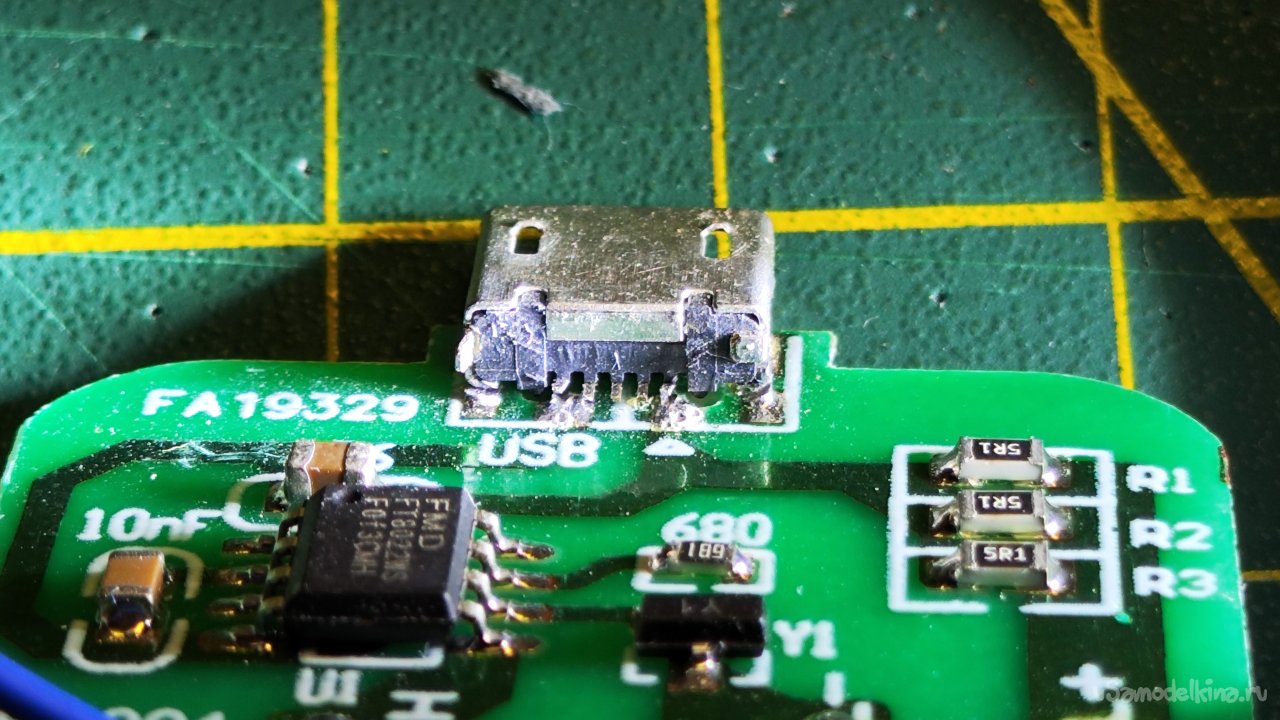

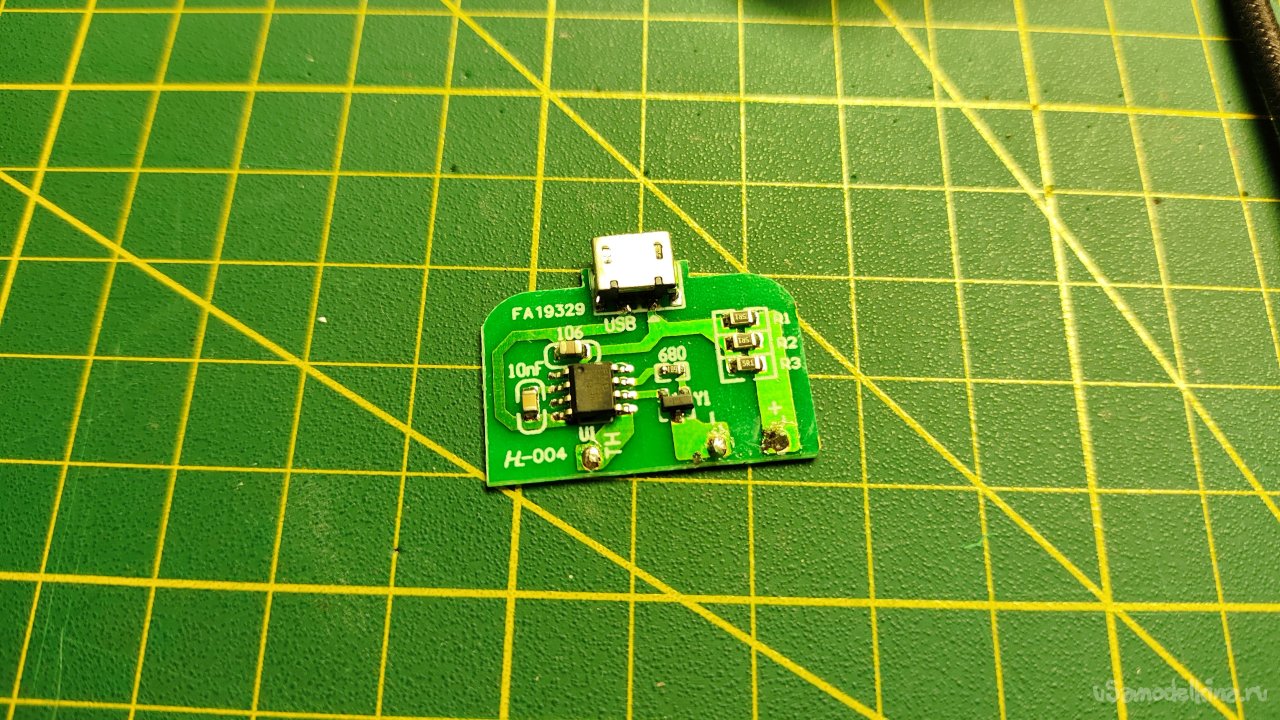

С микросхемой разобрались, будем искать неисправность. А неисправность выявилась сразу: нет напряжения на контактах платы, куда припаян разъем. Невооруженным глазом это не сильно заметно, но на макросъемке все очень хорошо видно:
Отпаиваю от платы провода для удобства работы.

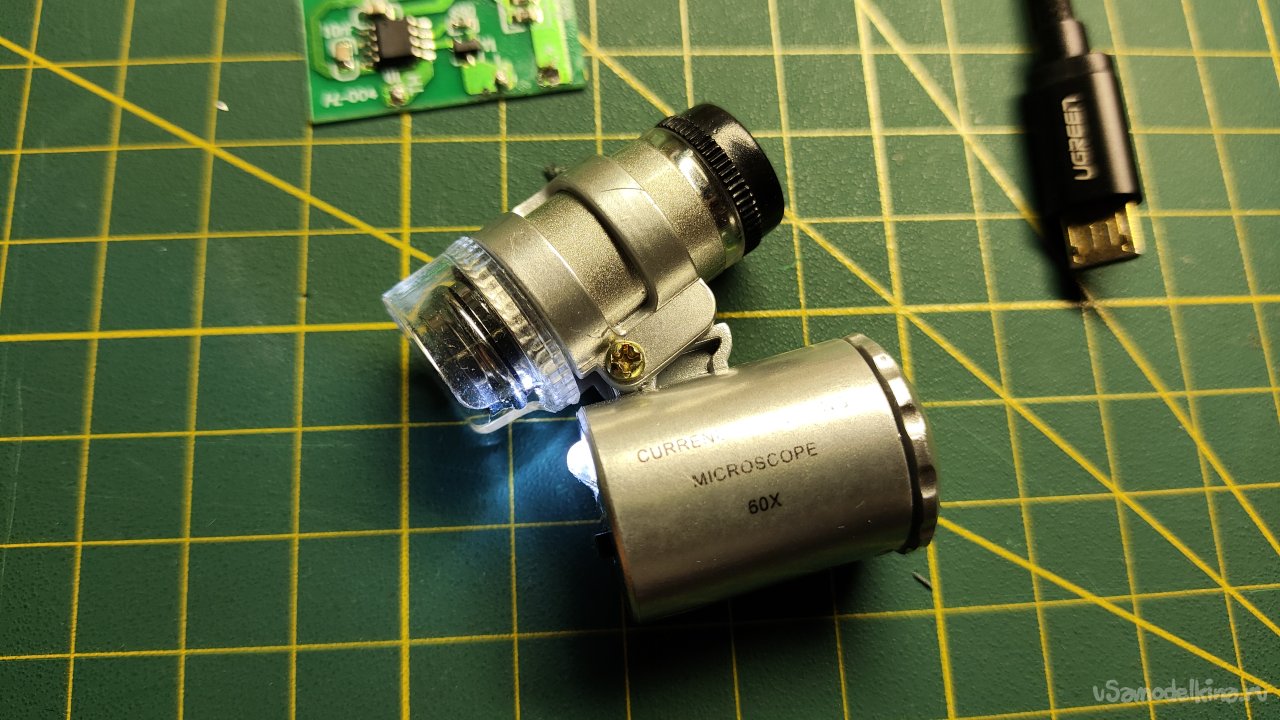

Осмотрел контакты с помощью микроскопа, чтобы лучше понять, что, как и куда припаять. Много лет пользуюсь таким ручным микроскопом с подсветкой:

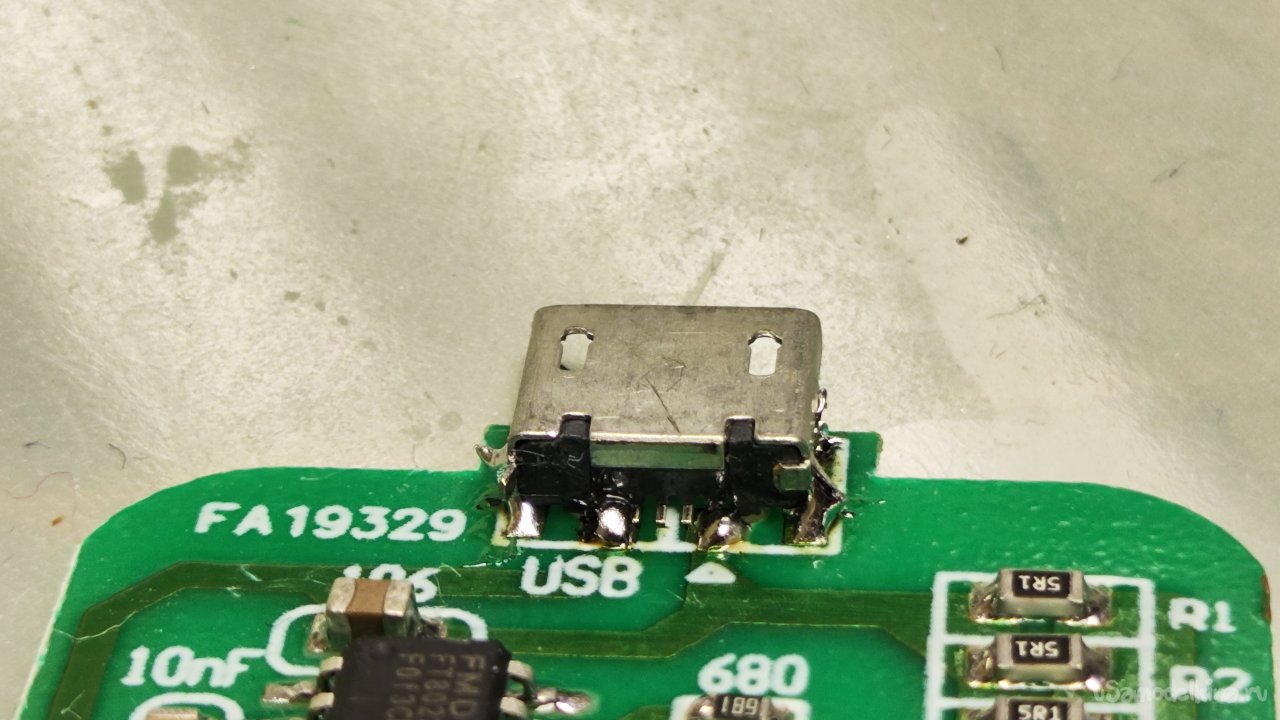

Разъем пропаян паяльником с тонким жалом. Как контакты пропаяны, так и сам корпус, который тоже в двух точках оторвался от платы.
Еще бы проклеить разъем специальным клеем, который твердеет в ультрафиолете. Хотел такой купить, но он стоит совсем не дешево. А с учетом того, что такие ремонты у меня очень редки, покупка так и не состоялась.

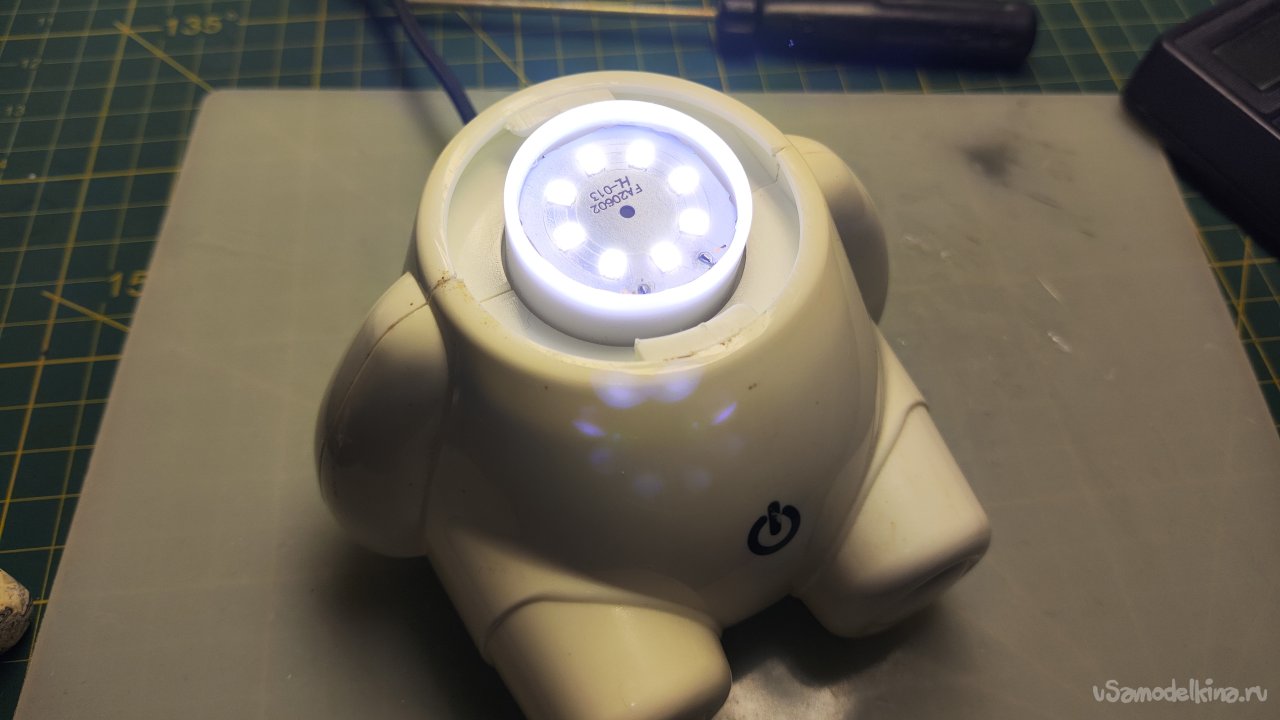

Припаиваю на место отпаянные ранее провода. Проверил, все работает. Собираю светильник. Опять проверка. При касании сенсора светильник устанавливает три яркости свечения, при каждом касании все ярче. При четвертом касании выключается.

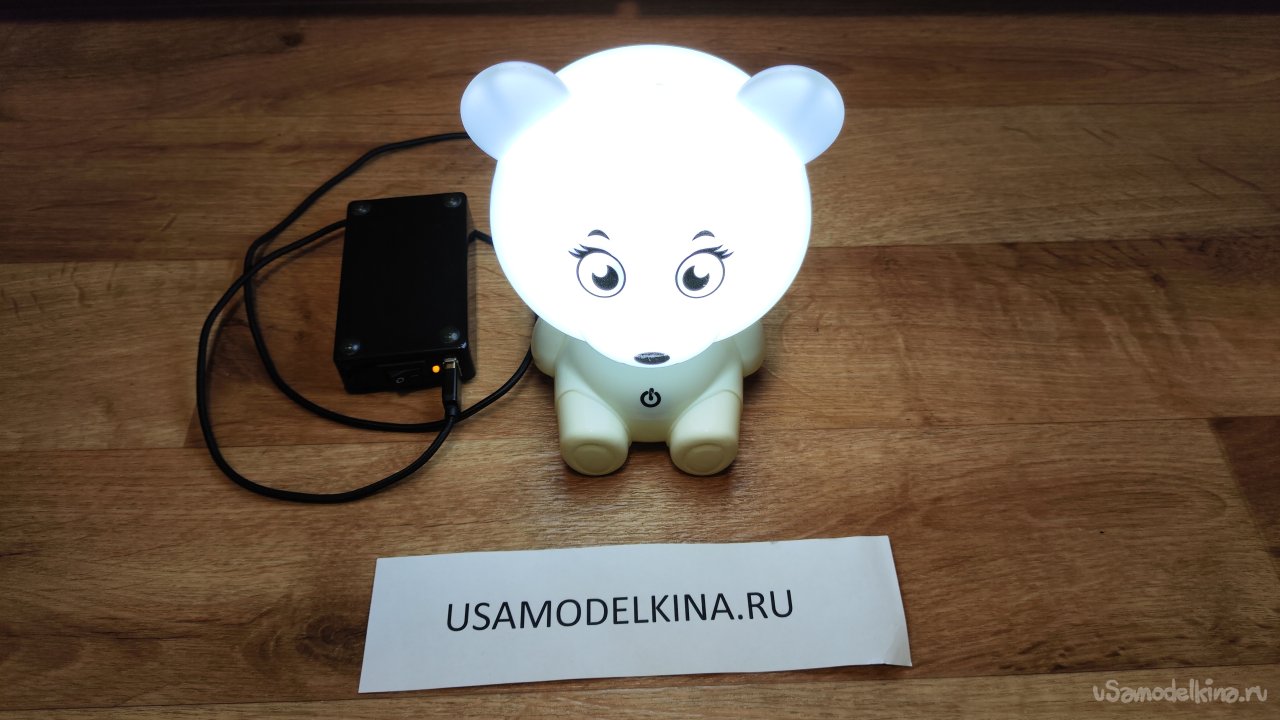

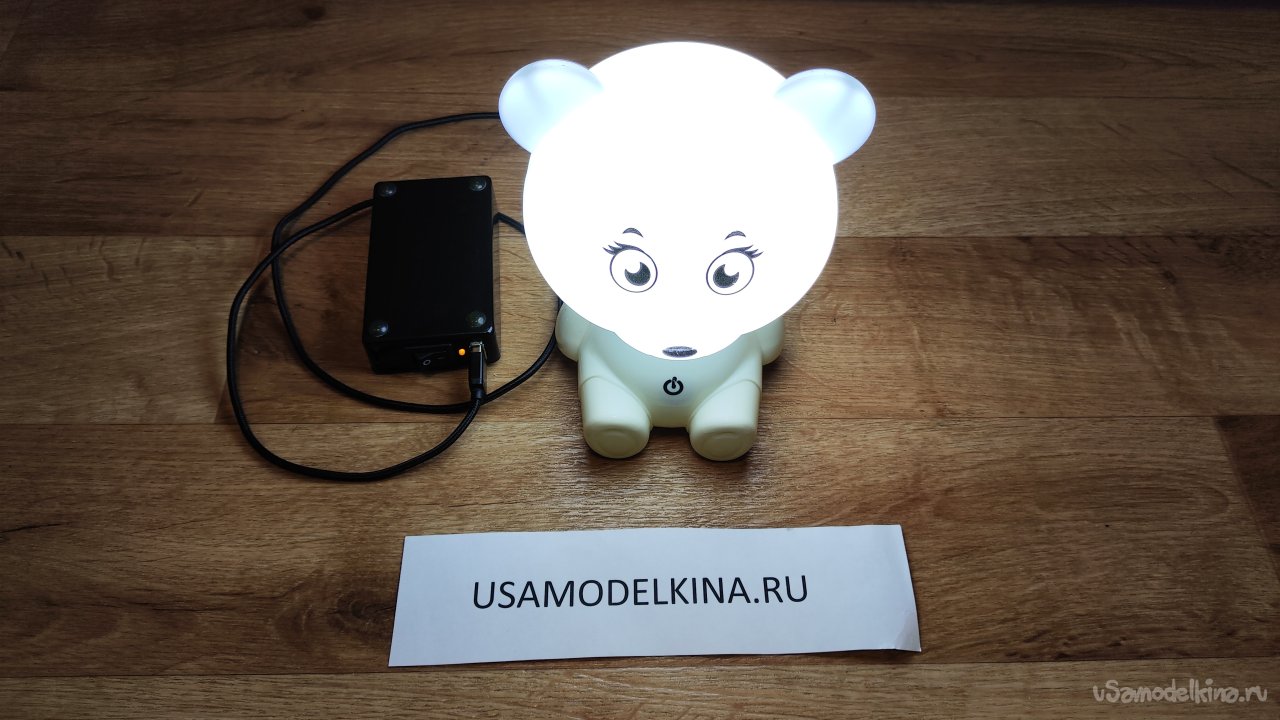

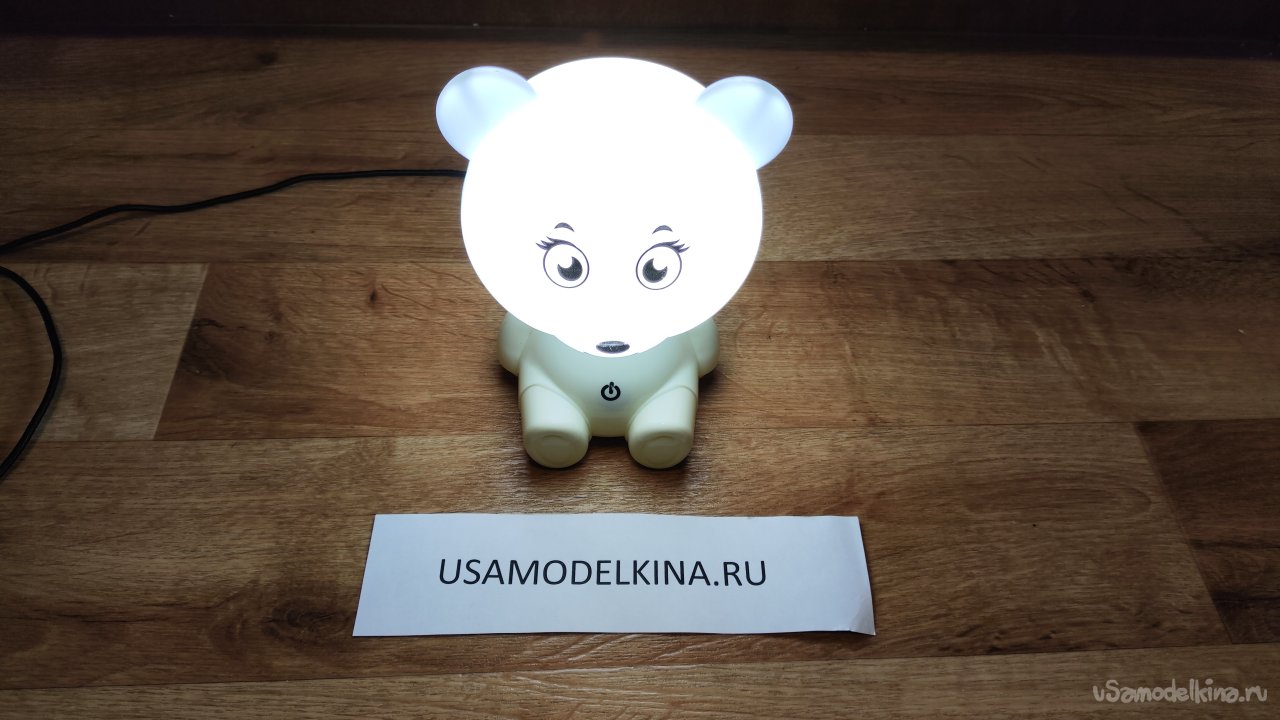

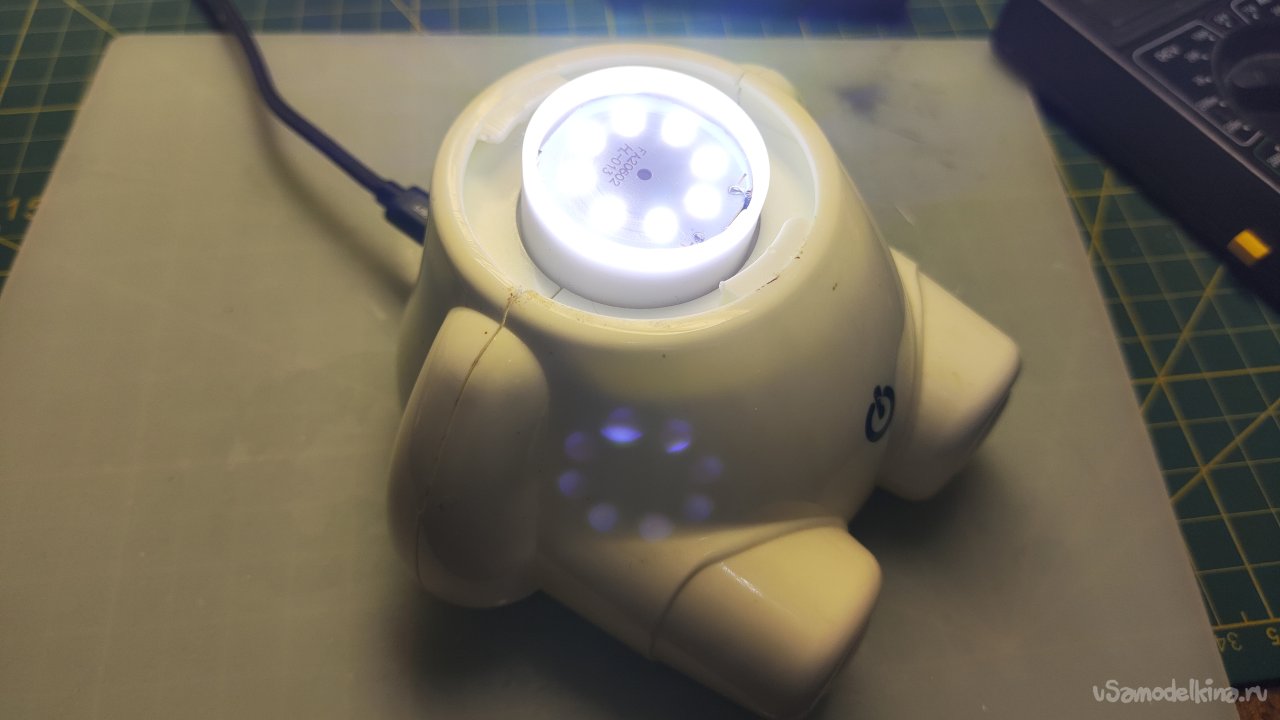

Отлично. Можно ставить рассеиватель на место. Окончательная проверка:
