    Зарядное устройство из бесперебойника с диммером

    Зарядное устройство из бесперебойника с диммером

    Однажды достался мне на запчасти старый бесперебойник от компьютера. Но не стал я его разбирать и утилизировать. Решил сделать из него зарядное устройство для автомобильных аккумуляторов, тем более, что мощности его трансформатора для этой цели вполне было достаточно.




    Зарядники из старых бесперебойников я делал несколько раз, но это были совершенно безобразные поделки на скорую руку, собранные на дощечке, без регулировки и даже без предохранителя. На самоделкине даже публиковалось одно из них

    Конечно, где – то в лесу, в деревне за 100 км от города севший аккумулятор, при крайней необходимости, можно пытаться заряжать от чего угодно, но для постоянного использования нужна хорошая и безопасная конструкция.

    Разбираем бесперебойник и удаляем всё лишнее. Оставляем сетевой разъём с предохранителем, выходную розетку (ещё пригодится), трансформатор, выключатель.


    Ещё понадобится мощный диодный мост с радиатором, конденсатор 4700 мкФ 35В, кулер от компьютера (но это не обязательно), микроамперметр (мне попался от старого кассетника), шунт примерно на 0,3 Ома и диммер. Диммер подойдёт самый обычный, используемый для регулировки света в помещениях, на 300 Ватт.

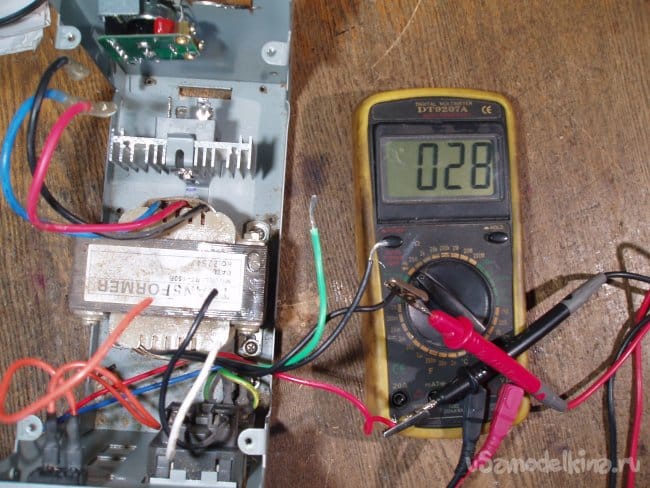

    Сначала надо проверить трансформатор. Находим у него обмотку с самым большим сопротивлением. Это, скорее всего, была выходная обмотка, с напряжением 220В.



    Теперь она будет входной. Подаём на неё напряжение из розетки и меряем, сколько будет на выходе.



    Получилось 14,2В. переменного тока. После выпрямления на конденсаторе фильтра получится около 19В.

    Димер тоже разбираем, нам нужна только его электронная начинка с регулятором.



    Ну, а дальше всё просто. Уголками и винтами с гайками закрепляем все эти запчасти в корпусе и соединяем все вышеуказанные запчасти.
    Схему соединений приводить нет особого смысла, потому как нет в ней ничего сложного.

    Розетка, которая раньше была выходом бесперебойника, припаивается напрямую к сетевому разъёму, и теперь просто выполняет функцию удлинителя.

    Димер включается в разрыв сетевого провода, последовательно с сетевым выключателем, и регулирует напряжение сети на входе трансформатора.

    Выход трансформатора своими клеммами соединяется с диодным мостом, на котором есть соответствующая маркировка : ~, +, и - .
    Конденсатор фильтра припаивается прямо к выводам диодного моста, согласно его полярности. Сюда же припаиваются провода от вентилятора, красный плюс, черный минус. С диодного моста синий провод «минус» идет прямо на «минус» аккумулятора.




    Плюсовой, коричневый провод, с диодного мота припаивается к шунту, собранному из трёх параллельно соединённых керамических резисторов сопротивлением 1 (один) Ом. В итоге получается 0,33 Ом. Мощность резисторов 5 вт. С выхода шунта коричневый провод идёт на «плюс» аккумулятора.



    Провода микроамперметра припаиваются прямо к выводам шунта. Сам микроамперметр закрепляется на пластиковой передней панели с помощью термоклея. Отверстия в пластиковой панели для микроамперметра и ручки диммера делаются обычным ножом. Тем же термоклеем крепится и ручка регулятора.




    Аккумулятор подключается специальными цанговыми клеммами, купленными в автомагазине по случаю.

    Перед включением зарядного устройства следует подключить аккумулятор (строго соблюдая полярность!), и включить устройство.

    Регулируя напряжение на входе, подбирают ток заряда аккумулятора на уровне 5..5,5 А. Это соответствует зарядному току 12 – вольтового автомобильного аккумулятора на 55 Ампер-часов. При указанном сопротивлении шунта (0,33 Ом) стрелка микроамперметра (ток его отклонения по паспорту равен 1 мА), как раз будет находиться в среднем положении шкалы.
