Сидя в вынужденном отпуске, захотелось собрать что-то для гаража. Давно хотелось приспособить некоторые компоненты. У меня уже есть зарядное устройство для авто аккумуляторов. Ничего, соберу еще одно зарядное устройство, для запаса. Собрать решил на доступных комплектующих. Соберу из того, что есть.

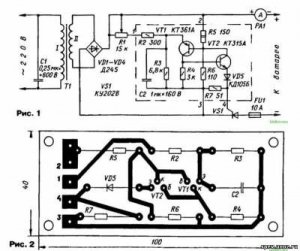

Схема.
Схема очень популярна. Собрана многими, в том числе моим напарником, не один раз. Основным элементом служит тиристор. Регулирует ток простой импульсный регулятор. Схема печаталась в журнале «Радио», точный номер не помню. В зарядном устройстве пока что не будет защиты от переполюсовки.
Для самоделки понадобится
- корпус;
- трансформатор;
- диодный мост;
- амперметр;
- тиристор;
- провода с крокодилами;
- листовой пластик;
- компоненты по схеме.
Сборка
Корпус с установленным трансформатором у меня был. 17 вольт на выходе трансформатора в самый раз. Обмотка толстая, примерно 2 мм.
Диодный мост на стареньких отечественных диодах Д242. Диоды установлены на игольчатый радиатор. Каждый прикручен через слюдяную прокладку. Можно применить цельный диодный мост, но я собираю из того, что есть. Благо Д242 у меня достаточно и размеры корпуса позволяют их установку.
Прикручиваю диоды к тыльной стенке корпуса. Через стойки, они обеспечат зазор.
Диоды распаиваю в мост. Провода трансформатора припаиваю к мосту.
Изготовил печатную плату.
Отверстия просверлил сверлом, было 1.2 мм. Слегка повредились пятачки, не критично.
Распаял все компоненты. Благо они в достатке и не редкие. Все можно найти на старых печатных платах. Для крепления платы, изготовил скобу с вырезом под ножки конденсатора.
Тиристор, КУ202Е, установил на плоскую сторону радиатора. На обратной поверхность кривая, сделать ровной у меня не получилось бы. В радиаторе сделал отверстия и нарезал в них резьбу. Нашлась длинная стойка, которую я разрезал пополам. Радиатор прикрутил к пластинке. Получившуюся конструкцию, через стойки, прикручу в корпусе.
Для подключения зарядного устройства к аккумулятору, применил провода с крокодилами.
Для фронтальной панели отрезал панель, из композитного пластика.
Разметил на наклейке все отверстия. Просверлил и вырезал. Пленку сниму позже, она частично защищает от царапин.
Припаиваю провода к печатной плате. Плату креплю при помощи скобы. Тиристор закрепил и распаял.
Амперметр у меня на 20 Ампер. Показывает как в плюс, так и в минус. Шунт прикручен к контактам.
Устанавливаю сетевой выключатель. Амперметр крепится при помощи винтов М3. Регулировочный резистор закреплю после предварительной проверки. Включаю. Ток регулируется плавно. Напряжение в норме.
Укладываю все провода, точней пытаюсь. Как не примерял, длины не хватило. Все получилось с натяжкой.
Такое зарядное устройство получилось. Схема проверена не однократно. Мой напарник собирал ее более 10-ти раз, все отлично работает. Может, сделаю обвес позже, переполюсовка, автомат отключения.
