    Необычный блок питания


    Результат этой работы – блок питания с функцией зарядного устройства (ЗУ) для автомобильных АКБ, имеющий:
    1 - защиту от КЗ, пониженного напряжения на выходе и переполюсовки;
    2 - индикацию отдаваемого тока или выходного напряжения стрелочным прибором;
    3 - работающий по циклу IU. Ток зарядки стабильный, регулируется от 2,5 до 8(10) А, напряжение фиксированное 14,2 В, при желании подстраивается.

    При отсутствии АКБ устройство работает как блок питания (БП) с регулировкой выходного напряжения и ограничения тока с параметрами: 4...20 (2,6...23) В, 2,5...8 (10) А. Переключение режимов ЗУ-БП автоматическое, при подключении аккумуляторной батареи (АКБ). Охлаждение - вентилятор с термодатчиком.

    Цикл IU - это заряд АКБ вначале, на первом этапе, постоянным током (I), устанавливаемым по амперметру. Когда напряжение на АКБ достигнет 14,2 В (или на сколько оно будет настроено подстроечным резистором), то ток начнет уменьшаться (пойдет этап зарядки постоянным напряжением - U) до уровня компенсации токов саморазряда, и, т.о., начнется режим хранения.

    При первом этапе зарядки набирается основная величина емкости аккумулятора, достаточно быстро, но не доводя электролит до кипения. Если бы применялся только режим зарядки постоянным током, то для полного заряда АКБ пришлось бы повышать напряжение более чем 2,3 В на банку и доходить до точки кипения электролита. Интенсивность электрохимических процессов, происходящих в АКБ, при этом повышается и как следствие, снижается срок ее годности. Кроме этого, к «АККУМУЛЯТОРНЫМ», т.е. помещениям, в которых работают со свинцовыми аккумуляторами при напряжении 2,3 В на банку и более, из-за выделяющегося при работе водорода предъявляются более жесткие по сравнению с обычными помещениями требования по взрывобезопасности – усиленная вентиляция, искрозащищенное электрооборудование и др.

    Поэтому и применяется следующий этап цикла – заряд АКБ постоянным напряжением. ЗУ переходит в этот режим, когда напряжение достигнет 2,3 В на банку. Переход из одного режима в другой происходит “мягко”, без выбросов тока, характерных для режима зарядки постоянным напряжением. Ток начинает плавно уменьшаться и через некоторое время, иногда несколько часов, упадет до величины, компенсирующей ток саморазряда аккумулятора (для нормального АКБ емкостью 100 А/ч это примерно 200…300 мА). Такой порядок позволяет гарантированно зарядить аккумулятор до 100 % его реальной емкости, также исключает возможность перезаряда и сводит к минимуму вредный для АКБ процесс сульфатации. По окончании зарядки можно длительное время не отключать аккумулятор от ЗУ, при этом он постоянно готов к работе, что в холодное время года часто необходимо. В качестве недостатков следует отметить заметно более долгую зарядку, хотя, как правило, в полном заряде часто нет необходимости (только завести). Следует учесть, что для полной зарядки аккумуляторной батареи ей следует "влить" на 20% (примерно) энергии больше, чем следует из понятия “номинальная емкость”. (Из разных источников.)
    Необычный блок питания

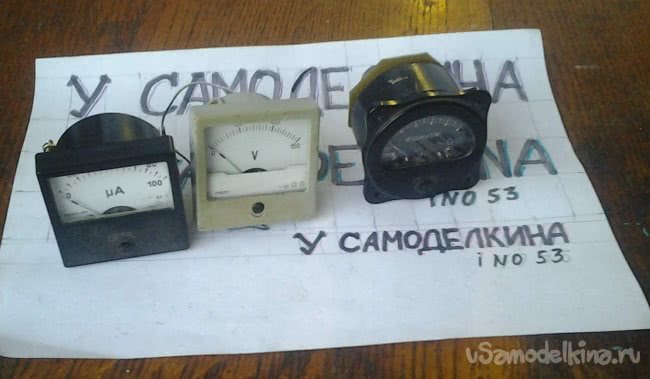

    Собственно, необычно в этом БП только сочетание узлов, сами же компоненты достаточно типовые – импульсный БП + стрелочный ампервольтметр + вентилятор принудительного охлаждения 220 В с термодатчиком и тиристорным регулятором. Началось с того, что один из соседей по гаражу умудрился спалить свое древнее зарядное устройство (ЗУ), оно же универсальный блок питания (БП), причем так, что восстановлению оно не подлежало. Пришел ко мне - выручай, мол, чем можешь. Показал ему то, что было в наличии, ему не понравилось. В итоге состоявшихся переговоров родилось ТЗ на импульсный БП (из компьютерного) со стрелочным индикатором (вольтметр-амперметр), ну нравится ему такой. Такое дикое сочетание мне лично не попадалось. Ну, взялся за гуж... Первое дело - подбор головки (микро- или милиамперметра), которую можно использовать как вольт- или амперметр и одновременно засунуть в корпус компьютерного БП.

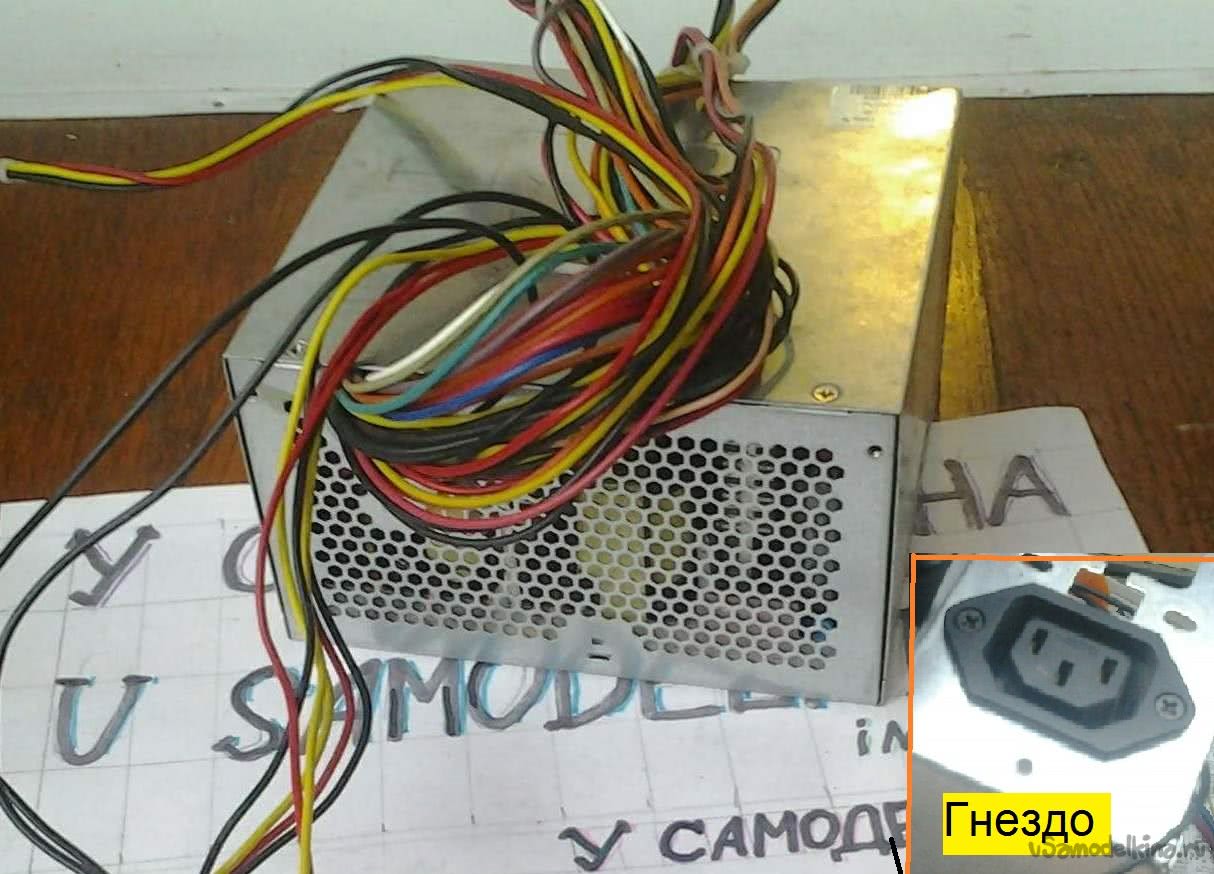

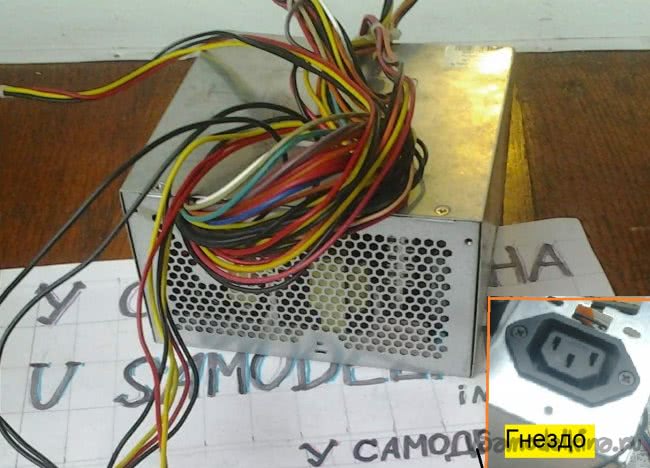

    Второе - подбор компьютерного БП, в корпус которого можно запихнуть все необходимое. А это проблема, обычно радиаторы занимают почти весь внутренний объем. Один из моментов - необходимо наличие трехконтактного выходного гнезда, т.к. выходы ЗУ и БП раздельные (минус общий). Наконец нашелся более-менее подходящий.

    Грязный и неинтересный процесс разборки и чистки пропускаем, вот плата преобразователя (ПП), на ней ШИМ контроллер TL494 с обвязкой, транзисторы промежуточные и силовые, трансформаторы, выпрямители и др. мелочь.

    Убедившись в работоспобности ПП путем включения его с нагрузкой и измерения выходных напряжений, выпаиваем (можно выкусить) ненужные провода, т.е. все, кроме нескольких черных и желтых.
    Далее дорабатываем ПП так, чтобы обвязка ИС соответствовала следующей схеме.

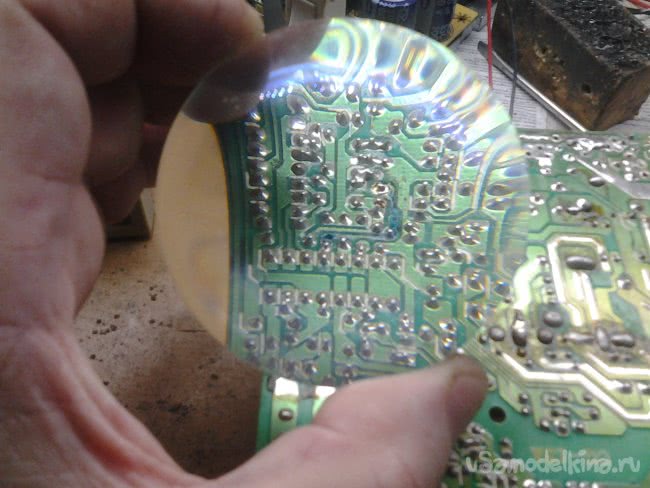

    В процессе изучения трассировки.

    Выпрямитель меняем на самодельный, на 2Д2997. (Фото неудачное dontknow ).

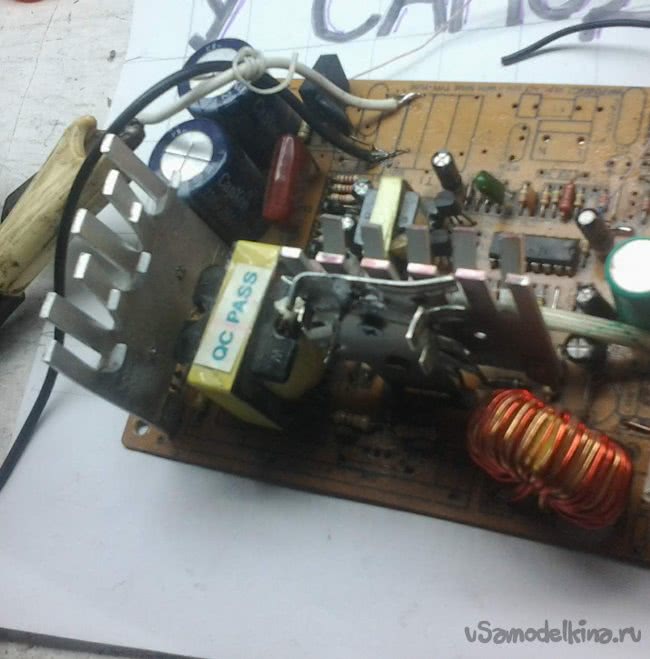

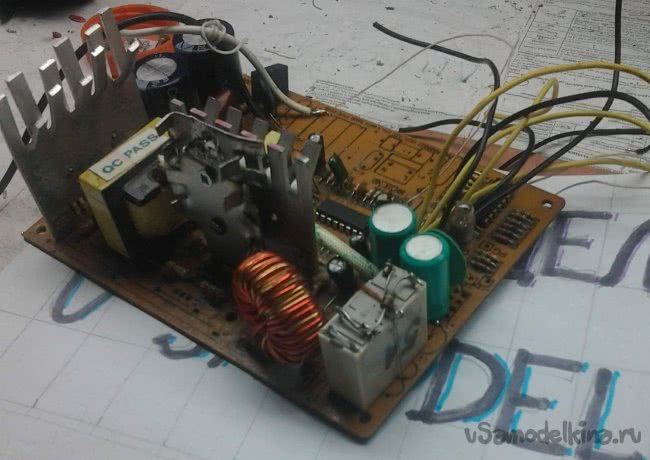

    Получаем плату преобразователя (ПП).

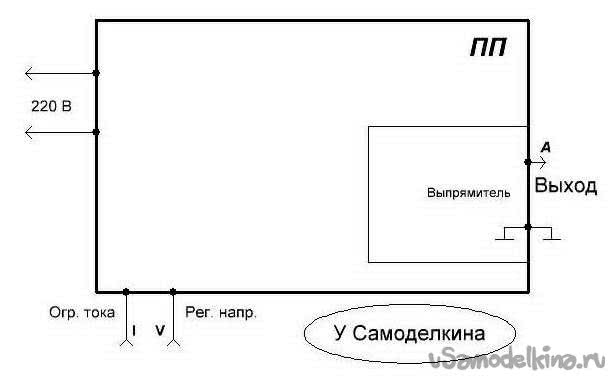

    Обозначим ее так.

    Т.к. исходный БП был формата АТ, т.е. без дежурки, то при выходном напряжении менее 12-ти вольт компьютерный вентилятор принудительного охлаждения запитать не от чего. Решение – вентилятор на 220 В. Что бы он не ревел все время, сделаем регулятор оборотов с термодатчиком, а заодно и индикатор включения.

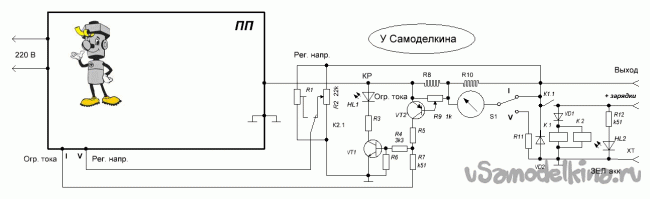

    Далее - общая схема (без вентилятора с его системой управления).

    На схеме не указана кнопка, включенная через резистор пару десятков Ом между гнездами «Выход» и «+ зарядки», установленная на задней стенке и используемая для принудительного включения режима ЗУ без АКБ.

    Установка реле, лампочки нагрузки ХХ и замена конденсаторов.

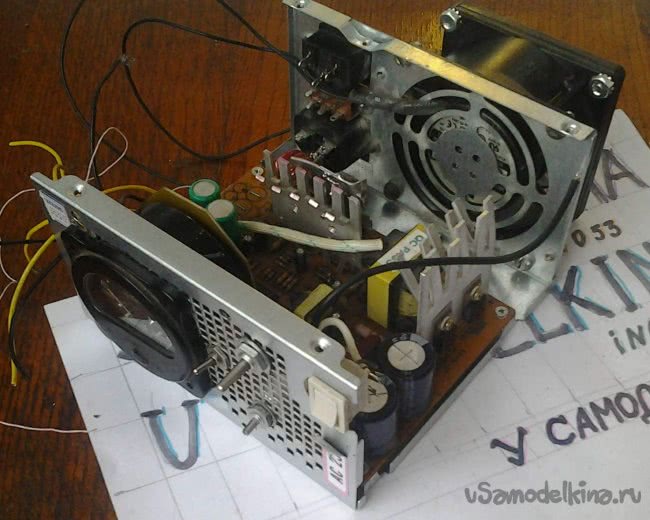

    Далее - контрольная сборка.

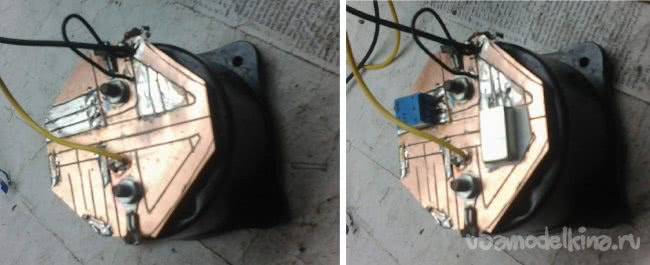

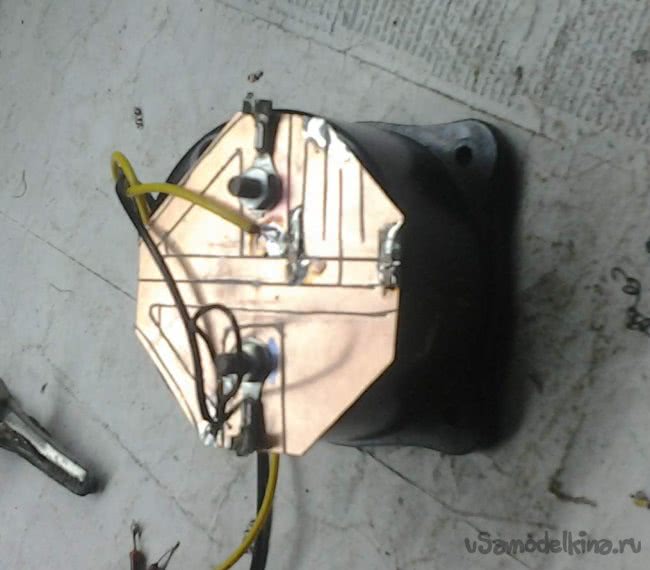

    Шунт для амперметра изготавливаем старинным радиолюбительским способом - прорезанием дорожек в фольгированном стеклотекстолите, это надежней в работе, чем шунты в китайских ампервольтметрах, которые при длительной большой нагрузке просто выпаиваются из платы.

    Подгонка шунта. Процентов 10 точности вполне устроит.

    Установка реле переключения режима и резистора настройки напряжения зарядки.

    Можно устанавливать в корпус и настраивать.

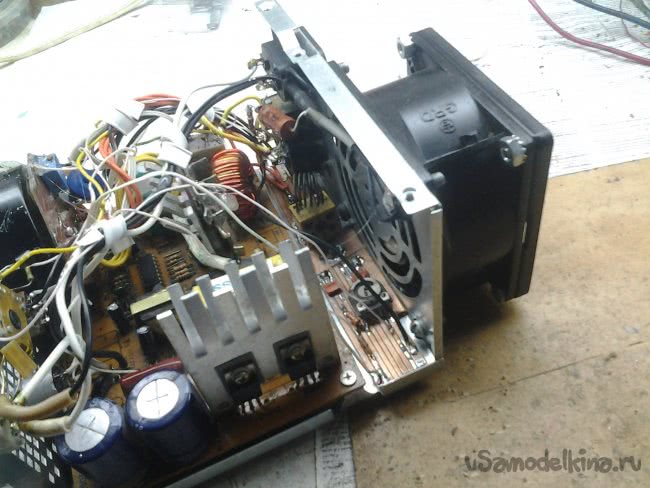

    Светит лампочка нагрузки ХХ.

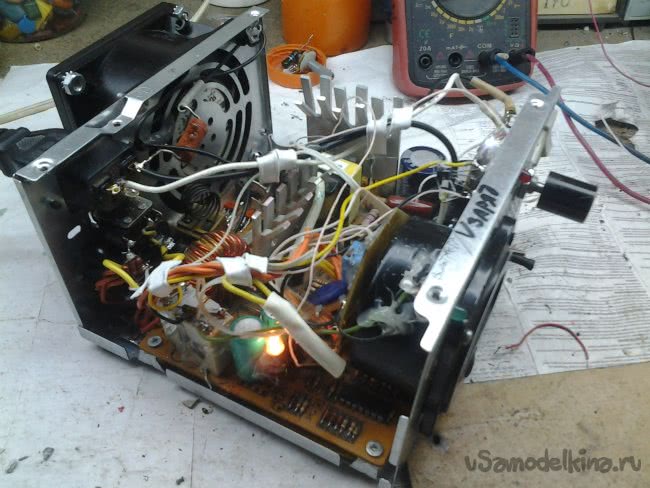

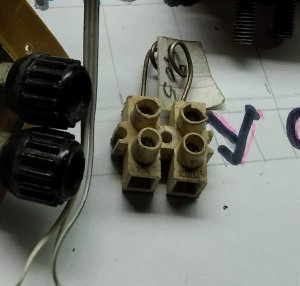

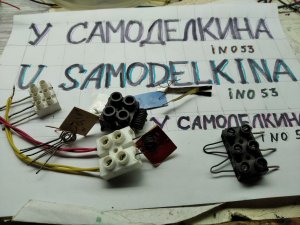

    Видны шунт и дополнительная плата с деталями системы автоматики.

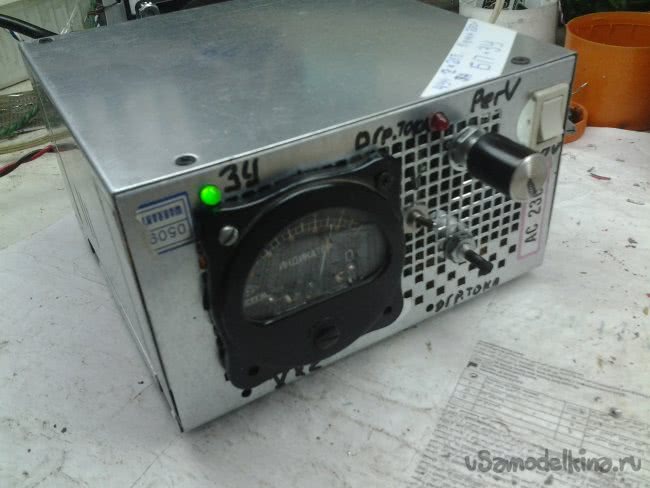

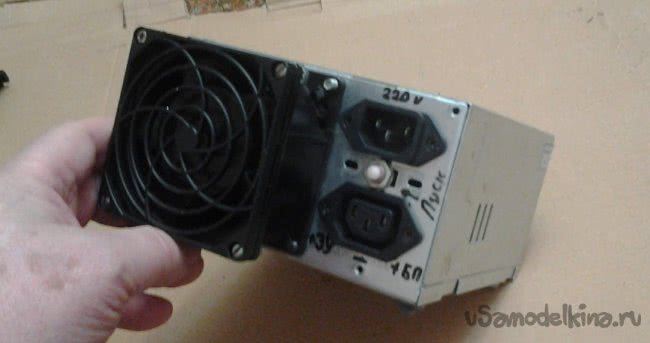

    В собранном виде. Сзади - гнездо вход 220 В и выходное гнездо.

    Светодиод-индикатор включения в глубине корпуса, сквозь решетку виден хорошо.

    Полевые испытания прошел успешно, введен в эксплуатацию. Все, комментируйте.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Зарядное устройство для аккумулятора шуруповёрта

    Самодельная аккумуляторная батарейка «Крона» со встроенным контроллером заряда

    6.7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.7
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.33 из 10 (голосов: 6 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    22 комментария
    ino53 Автор
    Цитата: belgoru
    А разжевывание про измерительную головку это для профи я так понимаю?

    Не-а, эт для новичков, тут их хоть не
    Цитата: belgoru
    током жизни лишиться!!!
    belgoru
    Цитата: ino53
    Цитата: belgoru
    новичок пожгет всё в хлам, а то ещё и током жизни лишиться!!

    А новичку тут нех нечего делать, да и тебе тоже, если
    Цитата: belgoru
    Какой выпрямитель, куда подключать, замена конденсаторов каких на какие, кучу лишнего оставили, ни номиналов ни подробной схемы,
    все это разжевывать надо.

    А разжевывание про измерительную головку это для профи я так понимаю?
    ino53 Автор
    Цитата: belgoru
    новичок пожгет всё в хлам, а то ещё и током жизни лишиться!!

    А новичку тут нех нечего делать, да и тебе тоже, если
    Цитата: belgoru
    Какой выпрямитель, куда подключать, замена конденсаторов каких на какие, кучу лишнего оставили, ни номиналов ни подробной схемы,
    все это разжевывать надо.
    belgoru
    Выпрямитель меняем на самодельный, на 2Д2997. Какой выпрямитель, куда подключать, замена конденсаторов каких на какие, кучу лишнего оставили, ни номиналов ни подробной схемы, одни вопросы, новичок пожгет всё в хлам, а то ещё и током жизни лишиться!!!! ”Мастер”
    ino53 Автор
    Цитата: Владимир Мерзликин
    VT2 поставить КТ3102 с коэффициентом усиления 700 - 1000 можно будет и R8 шунт ограничения тока уменьшить ?

    Нет, напряжение открывания эммитерного перехода у кремниевых транзисторов примерно одинаково, около 0,65 В. От коэфф. усиления зависит жесткость х-ки, т.е. точность поддержания номинала тока. Я пробовал ставить германиевые (МП21, 26, 40-42, SFT какие то), напр. открывания около 0,2 В, соотв., шунт нужен в 3 раз меньше по сопротивлению. Нормально работают, но боятся тепла, градусах при 50...60 может выйти в режим огр. тока. Нужно ставить в холодке.
    Владимир Мерзликин
    ino53,
    Cпасибо родной будем дальше сотрудничать . Вопрос если VT2 поставить КТ3102 с коэффициентом усиления 700 - 1000 можно будет и R8 шунт ограничения тока уменьшить ? Правильно мыслю или нет ?
    ino53 Автор
    Цитата: Владимир Мерзликин
    ...почему не указываешь сопротивление шунта R8 и резисторы R1. R3 . R5. R6. Что секрет большой ?

    Справедливо, родной. Все разгильдяйство виновато, не я. dontknow
    R1 - 4к7...47к.
    R3 - 1к5 (1...2к).
    R5 - 3к3 (или около того)
    R6 - 6к8...12к
    R8 - нихром диам. 1...1,2 мм, греется, от 0,15 Ом - мин. ограничение тока около 5 А, до макс. 1 Ом, тогда мин. огр. тока будет около 0,6 А, но при больших токах будет жуткий нагрев (при 5 А - 1Ом*5А=5В; 5В*5А= 25Вт!!!) Лучше меньше Ом.


    R10 - на рисунке, шунт порядка 0, 0075 Ом.
    R11 - огр. вольтметра, зависит от головки, как правило, в районе 10...15к.
    Посмотри - "Электронные самоделки для гаража"
    https://usamodelkina.ru/16433-jelektronnye-samodelki-dlja-garazha.html
    Владимир Мерзликин
    Здравствуй родной. Cамоделка классная самое главное простая и надежная защита по ограничению тока на 4 ногу . Но есть одно но , почему не указываешь сопротивление шунта R8 и резисторы R1. R3 . R5. R6. Что секрет большой ? Кому нужно поиграются и подберут номиналы , а тебе за это минус так что исправляйся выкладывай номиналы в коментариях или на почту скинь что бы ускорить и внедрить твое детище в жизнь . Заранее благодарен . Жду { vova-ms6@mail.ru }
    ino53 Автор
    Цитата: R555
    ino53,
    Не злись на меня ради Бога, но я так понял, что мало ты утащил с работы
    У нас тогда таких называли "Несуны".

    Как там, на СЮТе, все происходило. Подходит полный хлама грузовик к черному ходу. Завхоз и представитель организации согласовывают список, подписывают накладные и дальше самое интересное. Они могут (могли, сейчас другие порядки) вывалить все в контейнер и забыть, но тут налетают представители кружков, а то и кружки в полном составе. Картингисты тянут железо и крепеж, авиа- и судомоделисты свое, ракетчики и стендовики тоже что то находят себе, ну, радио само собой. Только девки из начального творчества НТТМ брезгуют, им пацаны подбирают материалы. Иногда неслабый "хабар" собирали, после списания лингафонного класса все старшие пацаны из нашего кружка обзавелись магнитофонами. Суть в том, что ТО, что пацаны сделали на кружке, после всех выставок и конкурсов оставалось им во владение. Например, собирает пацан блок питания (кстати, головку спалить - раз плюнуть, включи без резистора), а батька его уже крутится - а можно будет им АКБ заряжать, и как это лучше делать. Или лепит пацан световую пушку или какой световой эффект, а используется он в "Гелиосе", дискотеке, ес-но, через меня, работника этой дискотеки, а у пацана льготный доступ на танцульки. А иногда наоборот, с завода, в который превратилось СКТБ с ОП после распада Союза, на кружок что то переправляется, если надо на конкурс или выставку, этакая циркуляция. Так вот на трех работах работал, и ничего, доволен. Заболтался, хватит. pardon
    Razrabotchik
    R555,
    Всем привет! Очень рад что тут обсуждают знакомые темы. Присоединяюсь и добавлю что в 1973, сразу после школы, меня отец устроил учеником радиомонтажника на МРЗ. Я днём работал, а вечером учился в институте. Завод изготавливал телевизоры ТЕМП. Браку было много и там целиком неисправные телики клали под пресс. Я всё удивлялся, зачем? А рядом был магазин с радиодеталями, в нём ещё снимали фильм Иван Васильевич меняет профессию и всё как фильме, подходят некоторые товарищи с предложениями что мол нужно. А цены в то время на детали были ого-го. Я тогда собирал усилители для ансамбля и нужны были транзисторы КТ803А, но на прилавке их не было и покупал у спекулянта, предварительно сторговавшись, за пару транзисторов 6 рублей. По тем временам приблизительно две бутылки водки. bad
    R555
    ino53,
    Не злись на меня ради Бога, но я так понял, что мало ты утащил с работы xaxa

    У нас тогда таких называли "Несуны".

    Когда я работал на нашем очень известном заводе "Электросигнал" регулировщиком, контроллёром ОТК, и сборщиком тоже, так у нас умудрялись кинескопы через забор завода перекидывать и ловить руками. Это же надо? Я думаю, тебе не надо объяснять, сколько весит трубка от цветного телевизора.

    Ну и под полой выносили блоки, детали.

    Вспомнил прикол. У нас один пацан в цехе до того набрал блоков, деталей, что у него образовался животик под курткой. Девушка на проходной ему говорит, не слишком много несёшь домой? А он не понимает, с работы же выкинут и ломится через турникет. Я его тогда культурно взял за шкирку и часть деталей отобрал xaxa yahoo
    Кто не ошибается, тот не делает ничего.
    R555
    R555,
    Про который оптосимистор я написал, мы его применяли для инкубатора во времена до перестройки, пока Михаил Горбачёв не развалил СССР.

    А сейчас запросто можно управлять нагрузкой (тем же вентилятором на 220 Вольт) китайским симистором. Он как транзистор маломощный в пластмассовом корпусе выглядит, ну как КТ3107(02). У меня их навалом, от вентиляторов, новогодних гирлянд и ночников (помните, были такие, приёмник совмещённый с ночной лампой, причём с сенсорным управлением на основе наводки от сети 50 Гц xaxa )

    ino53,
    Кто такая, эта красавица, сейчас выясню xaxa Заитригован...
    Кто не ошибается, тот не делает ничего.
    ino53 Автор
    R555,
    На СЮТ, где я вел радиокружок на полставки, привозили на разборку списанную аппаратуру со всех учреждений ГорОНО, это немало. Но, как говорится, теперешний разум да тогда бы, и на всю жизнь не напасешся. Да, тебе на тему про микрофон красавица приходила, посмотри...
    R555
    ino53,
    У тебя, смотрю, ещё есть в наличии такие древние головки-стрелочники.

    У меня остались только индикаторы уровня записи от советских кассетников.

    Для одного проекта потребовался зеркальный микроампрерметр, так не удалось купить, дефицит...

    Razrabotchik,
    Я сейчас бегло посмотрел схему, нормально он ino53 замутил систему динистора с тиристором для управления вентилятором на 220 Вольт.

    Можно было бы применить оптосимистор, как его там, бляха муха ТО---122 вроде, но он использовал, что было под рукой, я сам такой, в магазин за каждой деталюшкой не поеду.
    Кто не ошибается, тот не делает ничего.
    ino53 Автор
    Razrabotchik,
    Как то смысл ускользает...
    ...Тогда есть смысл, плюнуть на ТЗ (?) для разработчика ( чего?) над которым он корпел денно и ношно и палил мозги под конкретный комп ( при чем здесь??), чтобы сделать его надёжным и долговечным. Мне кажется ему не очень понравилось бы узнав о том, что его детище (???) будут использовать не по назначению...
    Razrabotchik
    ino53,
    Тогда есть смысл, плюнуть на ТЗ для разработчика над которым он корпел денно и ношно и палил мозги под конкретный комп, чтобы сделать его надёжным и долговечным. Мне кажется ему не очень понравилось бы узнав о том, ireful что его детище будут использовать не по назначению.
    ino53 Автор
    Цитата: Razrabotchik
    Параметры транзистора КТ602 по максимальному напряжению КЭ всего 100вольт, а у Вас
    реально стоит КТ605. Н-да, внимательней писать надо, "тщатильней" (это я себе).
    Цитата: Razrabotchik
    а вентик вообще может не запуститься при таком токе или необходимо его раскручивать с толчка

    "вентик" орет дурным голосом и пытается взлететь.
    Цитата: Razrabotchik
    И зачем вообще он там нужен, все БП и зарядные и так легко справляются без принудительного охлаждения.
    , и ставят его, особенно в компьютерные БП, исключительно из эстетических соображений. Здесь же, если использовать БП для питания шурика, без вентилятора температура тоже будет небольшой - градусов 125, недолго.
