Щуп для SMD компонентов

Всем привет.
Хочу представить очередную поделку щупы для SMD компонентов.


Процесс изготовления на видео.



Общее описание самоделки.
Был куплен пинцет, который сломался в рабочей сумке с инструментами.
Автор принял решение сделать из него щуп (для тех у кого нет сломанного пинцета. Как вариант чтоб не ломать новый пинцет можно сделать из фольгированного текстолита).

Когда проверяешь помногу одинаковых компонентов, не всегда удобно простыми щупами подобраться в некоторые места платы. Особенно при плотном монтаже. Приходится что придумывать.

Автор частенько ремонтирую светильники (лампы) с SMD светодиодами и для проверки не исправных светодиодов использую данный щуп. Также проверяет и другие компоненты это позволяет сильно не метится как с обычными щупами.

В случае автора. Для изготовления необходим кусок фольгированного двухстороннего текстолита. (Кто будет делать щуп из текстолита можно взять односторонний). Контактная часть будет внутри. Можно подумать и на рабочие концы щупа сделать металлические наконечники. Тогда рабочая контактная часть станет больше, и с ней станет удобней работать. Также понадобится терм усадочная трубка. Или другая изоляция. Для подключения щупа к прибору или блоку питания используется стандартный, разъем питания.

В общем я, как всегда, использовал что было дома.

Необходимые компоненты:

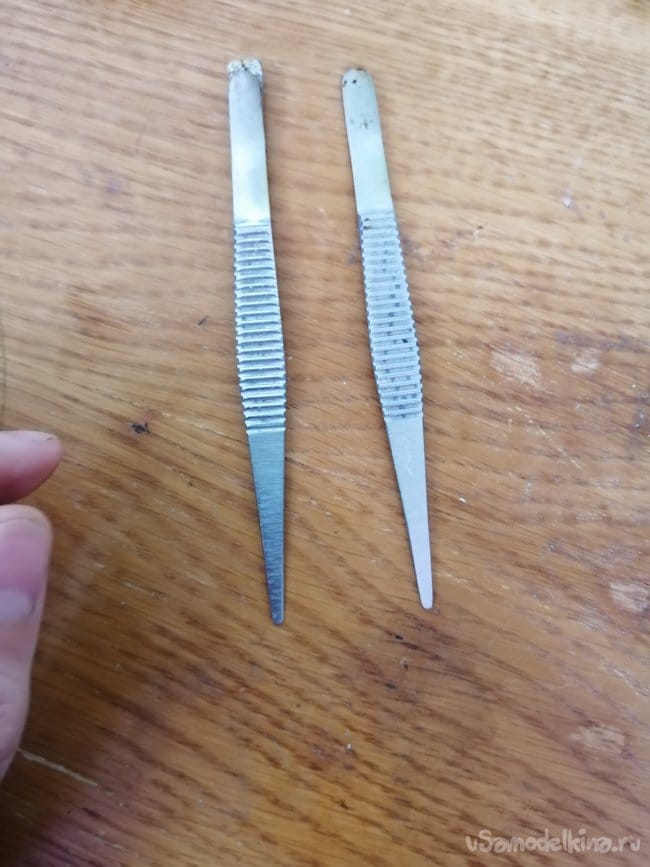

Сломанный пинцет.

Кусочек текстолита.
Ножовка, (я пилил ножовочным полотном)
Щуп для SMD компонентов

Напильник.

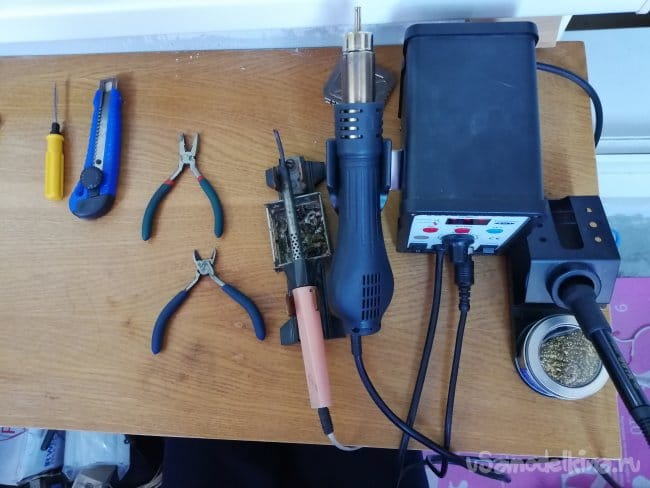

Паяльные принадлежности.

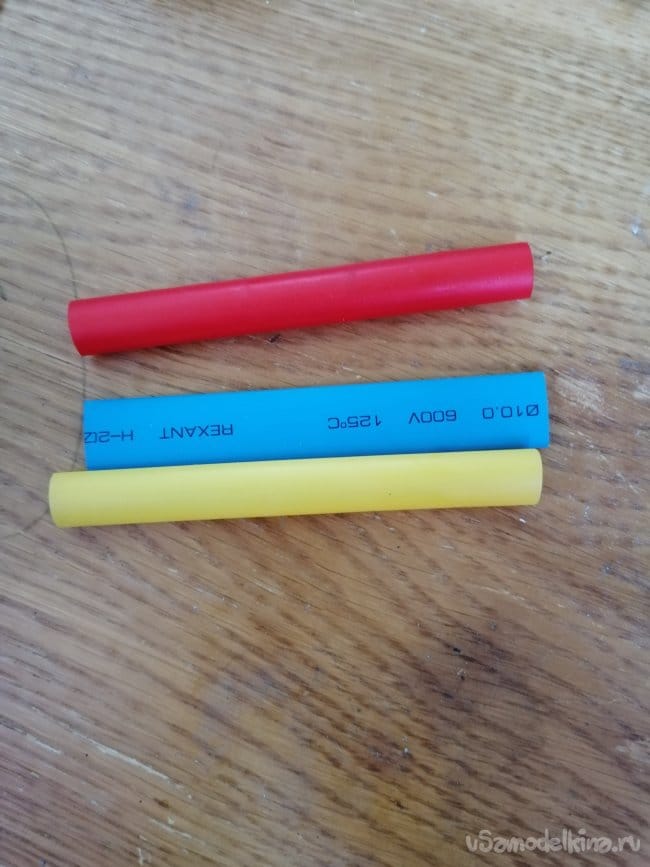

Терм усадочная трубка.

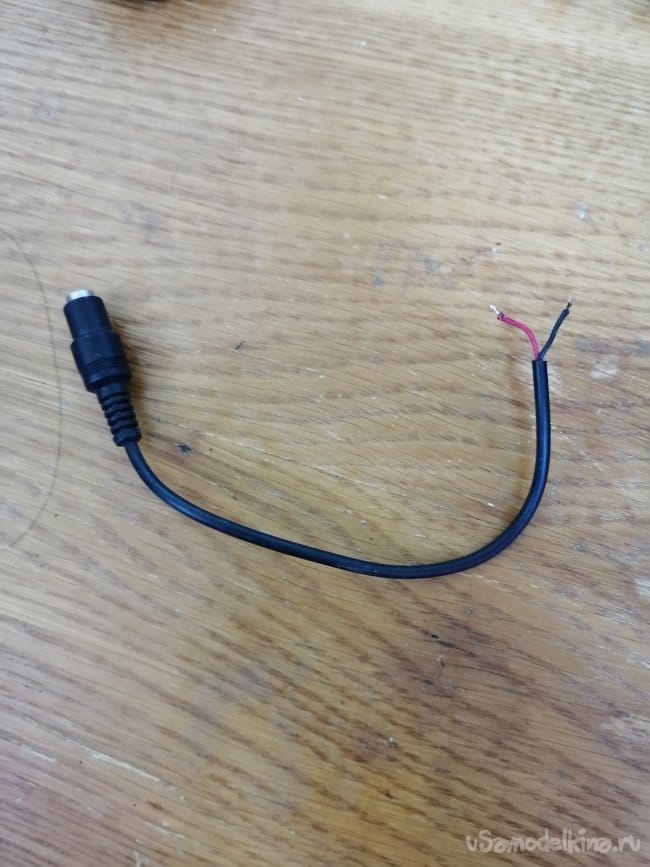

Разъем для подключения.


Пошаговое описания изготовления.

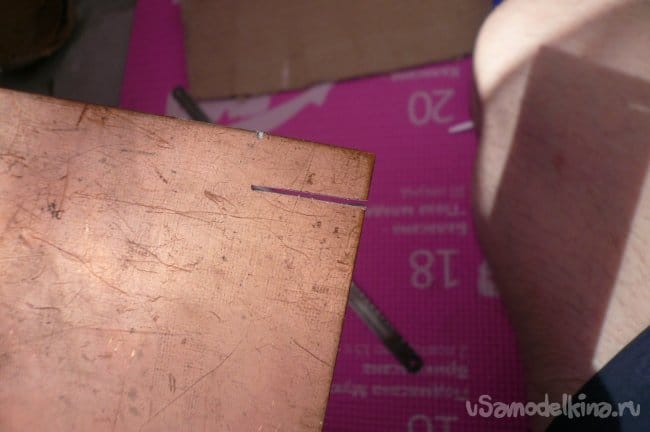

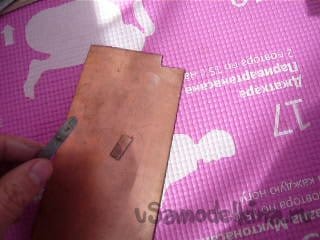

Берем кусок двухстороннего фольгированного текстолита. И по пинцету, отмеряем необходимые размеры.
Отпиливаем ножовочным полотном.



Отмеряем необходимую длину термоусадочной трубки. И припаиваем разъем.

Не забыв на провод одеть кусок термоусадочной трубки. Чтоб потом не отпаивать. Термоусадочная трубка так не оденется.

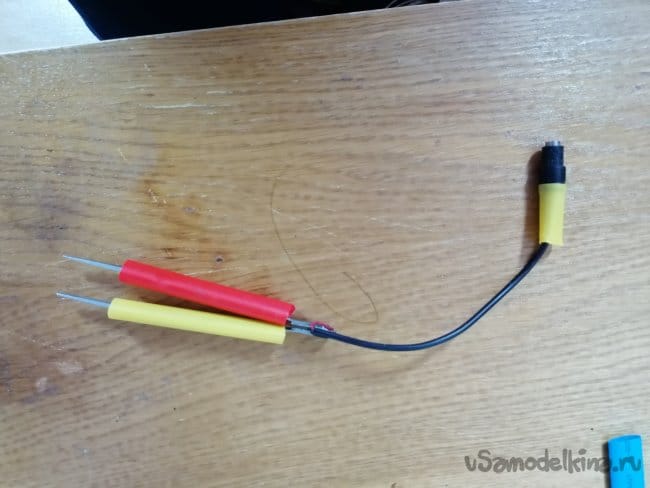

Нагреваем паяльным феном чтоб не перегреть изоляцию. Можно и другими источниками тепла.

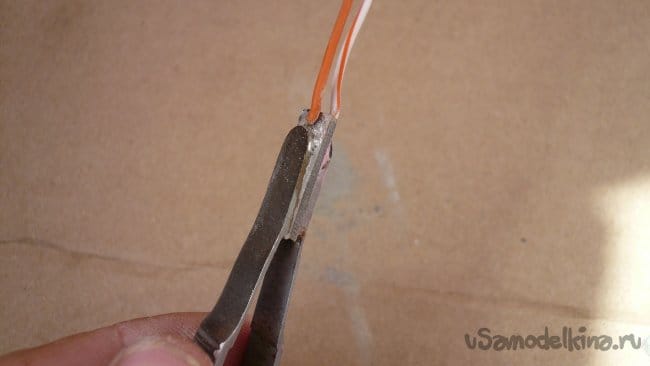

Для увеличения надежности фиксации провода добавляем кусочки термо клея. Излишки выдавятся при обжиме нагревом. Лишнее можно будет убрать.

Точно получилось.

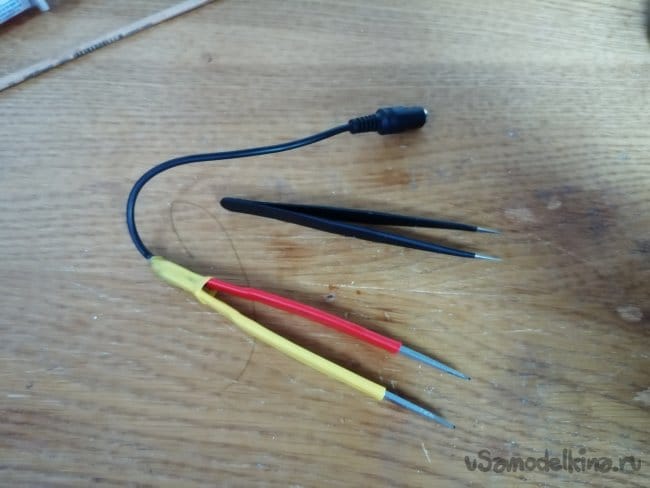

Фото сравнения с заводским пинцетом.


В заключение.

Надеюсь кому-нибудь еще пригодится такая реализация щупов. И облегчит проверку компонентов.
На видео я показал, что можно проверять не выпаивая элементы. Я знаю, что такие измерения не всегда правильные. В такие измерения может вносится погрешность от установленных компонентов. Но даже с такими измерениями в большинстве случаев можно увидеть не исправный элемент или что-то вызовет сомнения.

Кому понравилась самоделка ставим палец верх.
