    Корпус для тестера компонентов

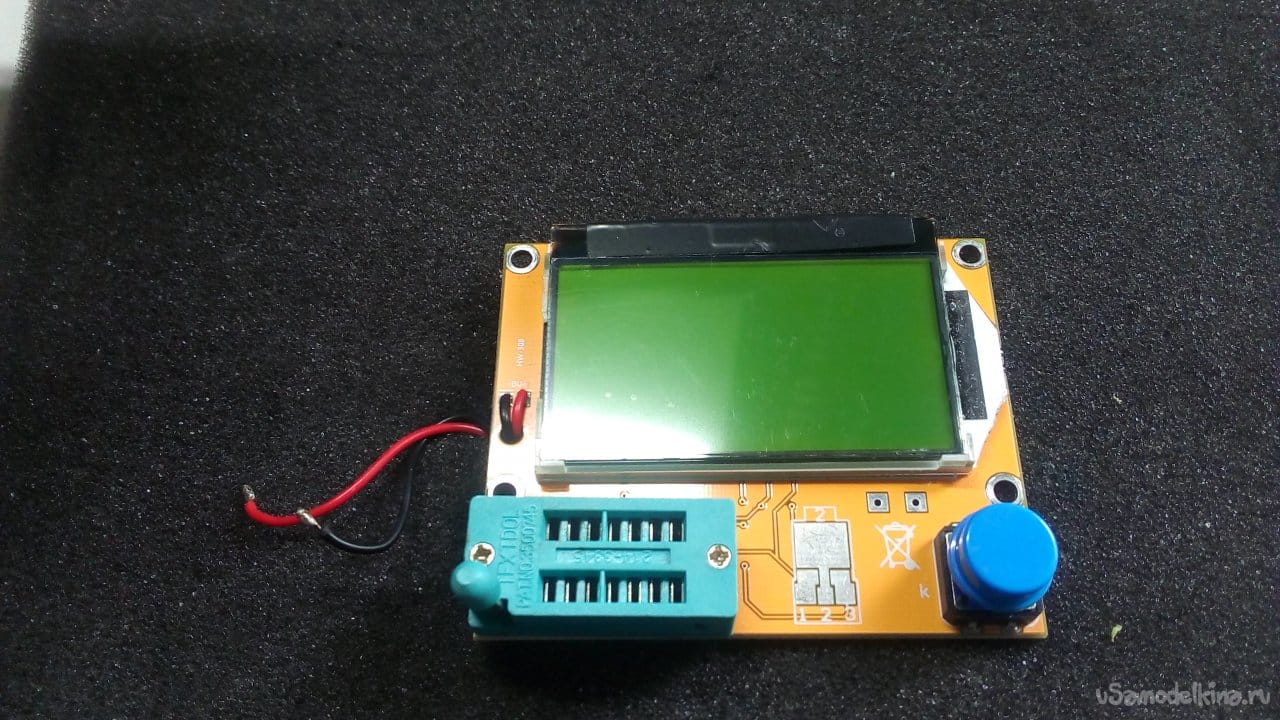

    Всем доброго времени суток! Приобрел я себе как-то тестер для электронных компонентов на известной китайской площадке.

    Однако была пара проблем:
    - Питание устройства осуществлялось от батарейки крона (9V)
    - Плата и дисплей устройства не были защищены корпусом

    Решено было сделать корпус для устройства и уйти от питания посредством кроны(Стоят они совсем не дешево).

    Материалы и инструменты:
    - Бокс внешний для автоматов\модулей на 2 устройства (1 шт)
    - Пружинная клемма акустическая (1 шт)
    - Разъем питания DC с клеммной колодкой (1 шт)
    - Герметик-прокладка автомобильный в тюбике (1 шт)
    - Клей момент кристалл
    - Провод акустический (сечение 2х0.5мм кв. 30см)

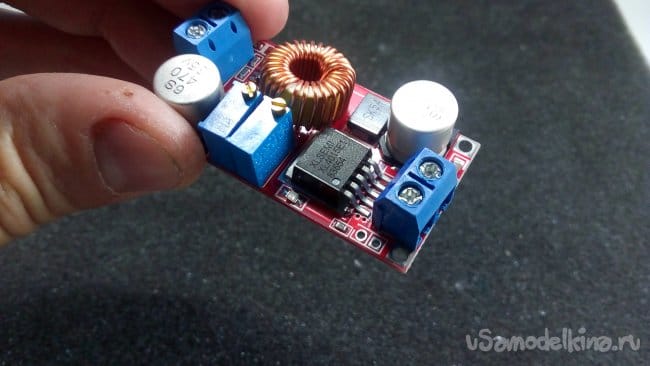

    - DC - DC понижающий модуль с регулировкой напряжения (1шт)
    - Пластмассовый бокс от CD диска или кусок тонкого оргстекла (размер 10х10см)
    - Стойки для материнских плат и гайки
    - термоусадочные трубки
    - 4 винта (подбираются опытным путем под стойки м3 или м4)
    - паяльник, мультиметр, отвертка, шуруповерт\дрель, надфиль или напильник с мелким шагом, сверла.

    Итак, приступим.

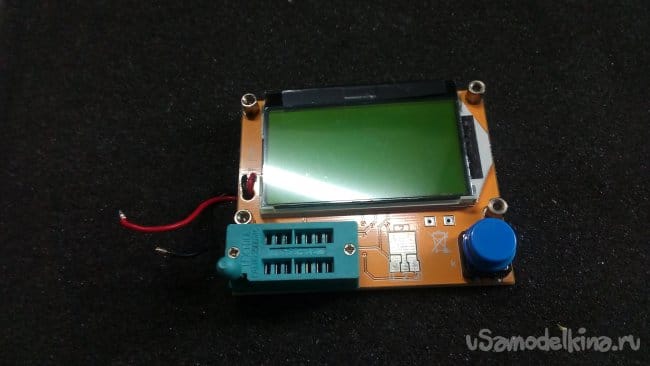

    шаг1. Отрезаем разъем для подключения кроны.

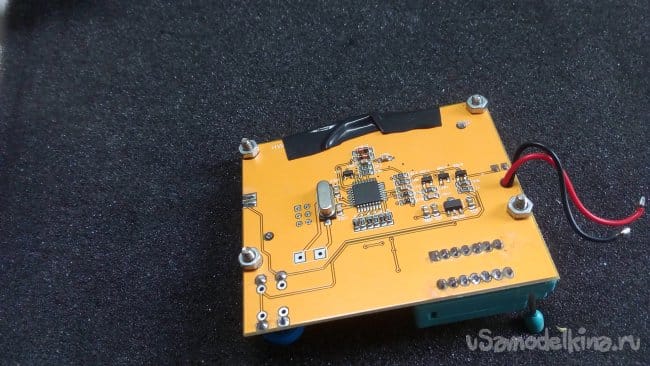

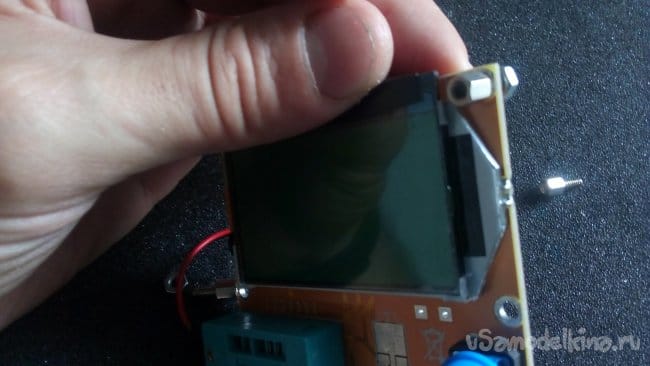

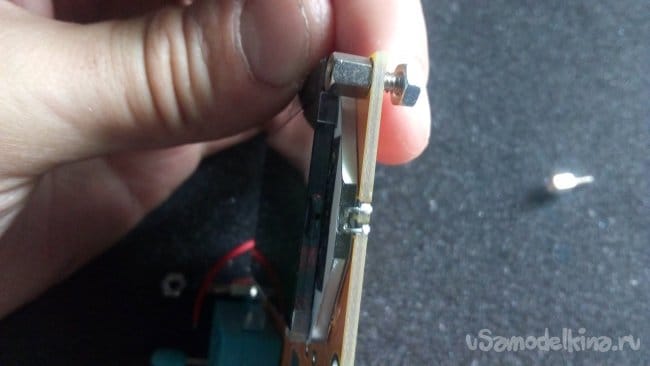

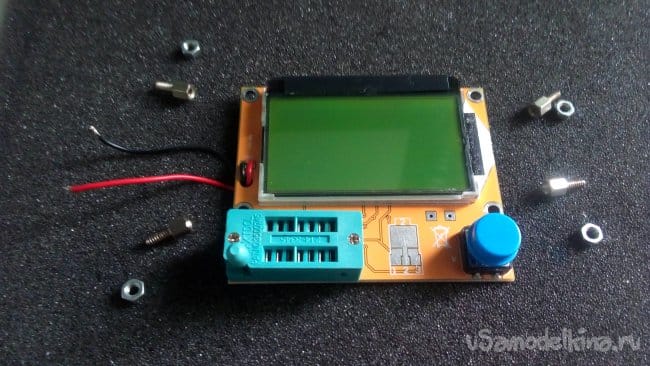

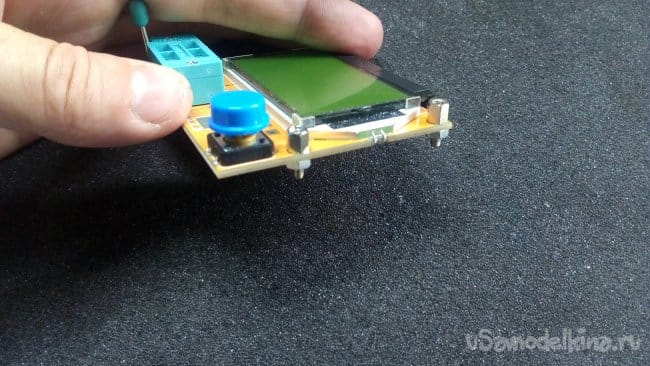

    шаг2. Прикручиваем к плате устройства стойки и фиксируем гайки.

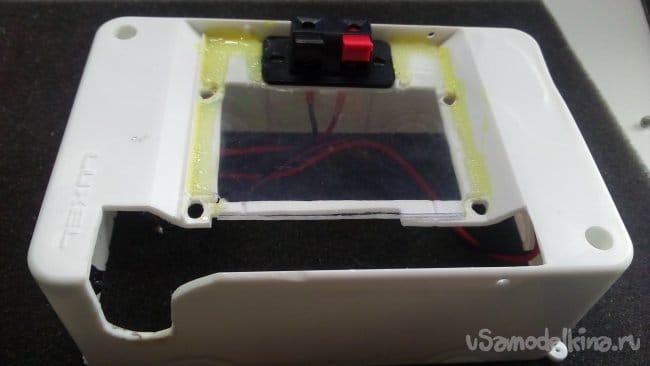

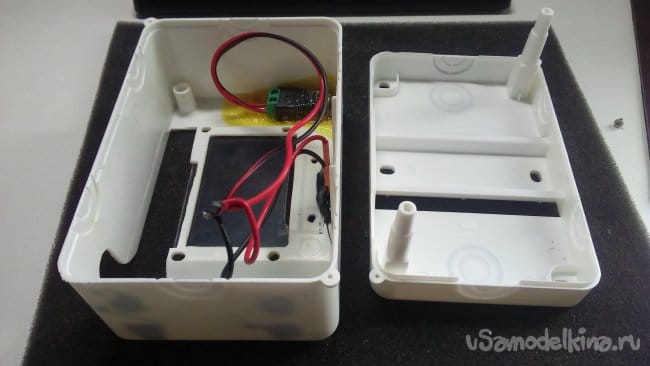

    шаг3. Разбираем корпус и вырезаем место для дисплея, колодки, кнопки и делаем отверстия под винты для крепления платы, вырезаем кусок стекла и клеим сверху для защиты дисплея.

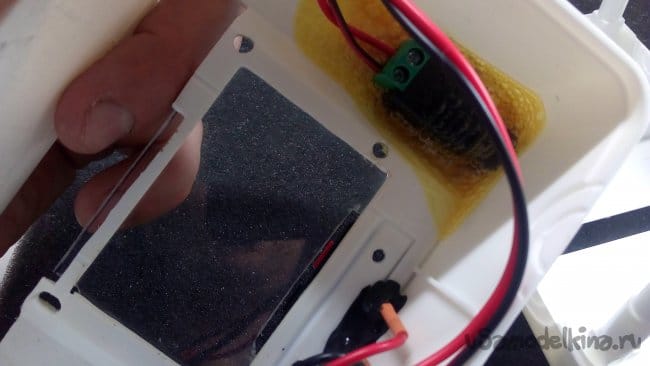

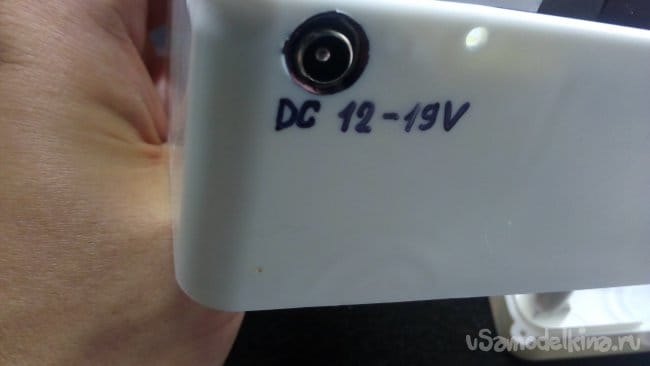

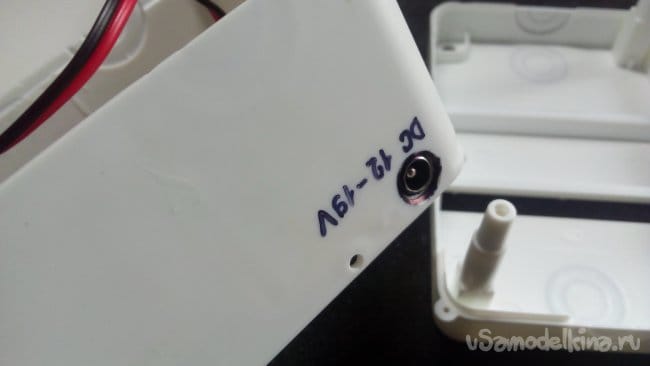

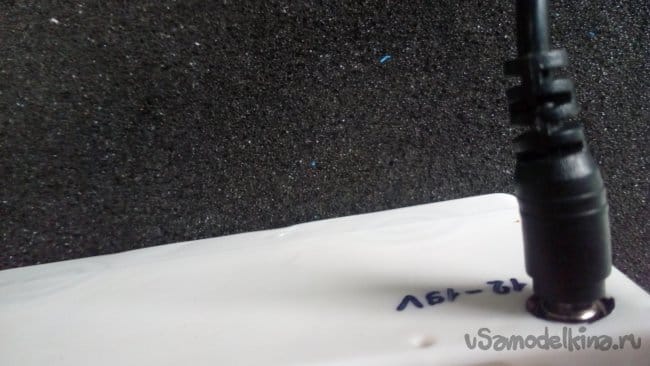

    шаг4. Сверлим отверстие диаметром 8мм для разъема питания и акустической колодки. колодку фиксируем винтами и гайками м3, разъем питания заливаем клеем.

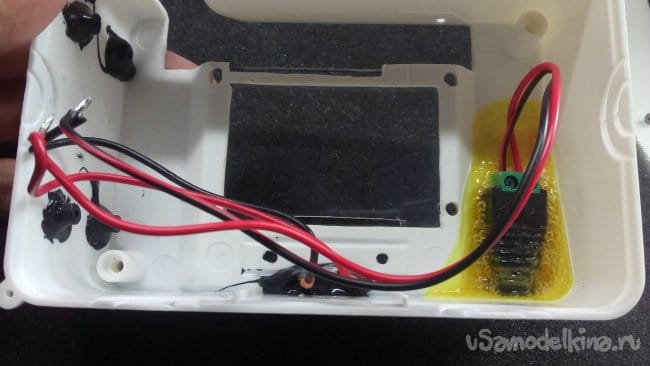

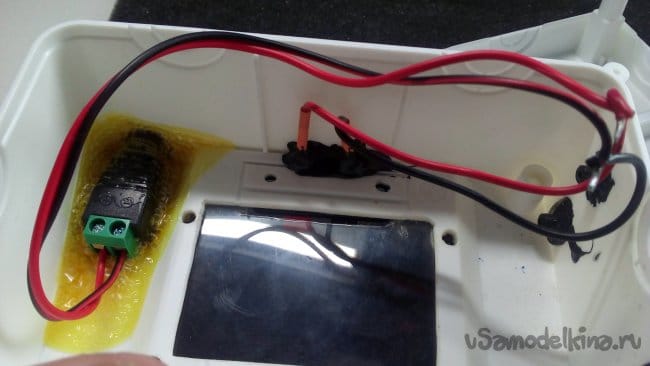

    шаг5. Пайка проводов. Отрезаем термоусадку по размеру+ запас на 1см ножек акустической колодки надеваем на провод и припаиваем согласно цвету клемм (Красный - красный, черный - черный), далее греем термоусадку и отрезаем еще кусок провода для подключения к разъему питания (в центре +, вокруг -), залуживаем и затягиваем в разъеме. Разъем питания выставляем и заливаем клеем или автогерметиком. Затем пропаиваем концы проводов, идущие от разъема питания и колодки (красный - красный, черный - черный).

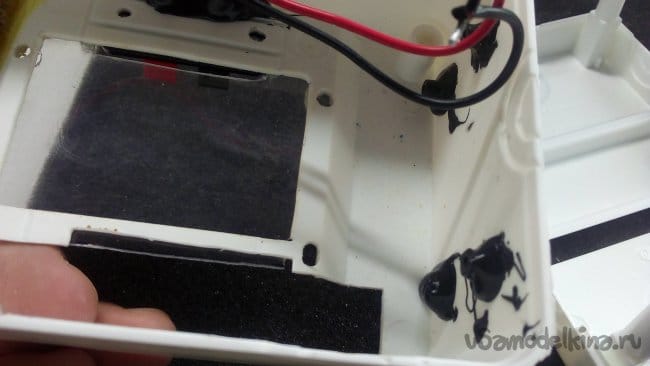

    шаг6. фиксация модуля. Вырезаем с любой старой техники ножки под саморезы, либо нарезаем стержень от гелевой ручки на равные куски. и крепим к боковой стенке корпуса на клей или герметик, следим за тем, чтобы крепежные отверстия на плате модуля совпадали с данными ножками.

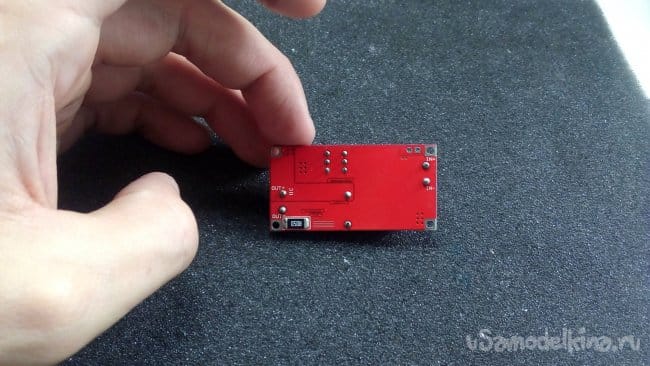

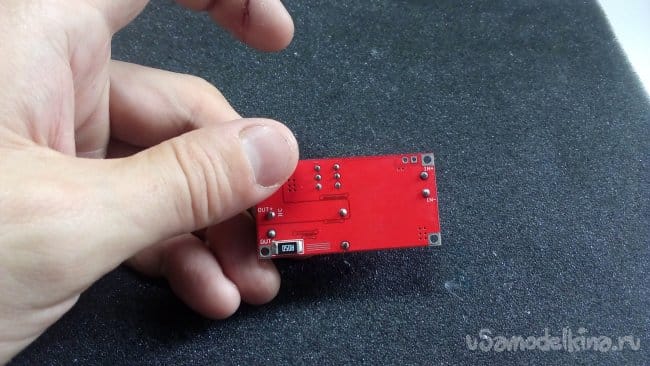

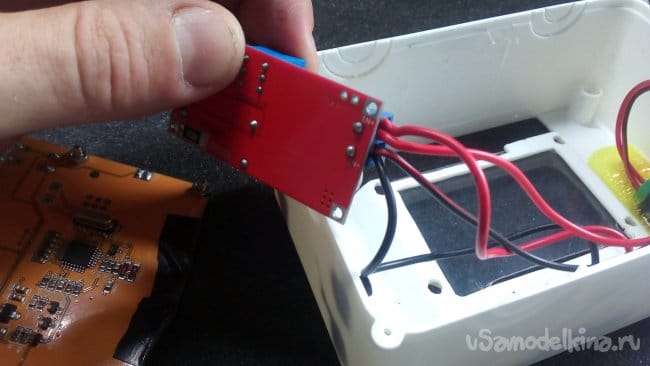

    шаг7. Настройка модуля. Коли питание кроны равно 9 вольт, соответственно и на выходе с модуля должно быть 9 вольт. А где у модуля вход, а где выход????? Тут все просто. На обратной стороне модуля есть подписи под клеммами. IN+ означает входящий плюс, IN- означает входящий минус. OUT+ и OUT- выходящие плюс и минус соответственно. Зафиксировав модуль, подключаем к нему пропаяные провода от разъема питания и колодки на разъем IN+ красные, разъем IN- черные.

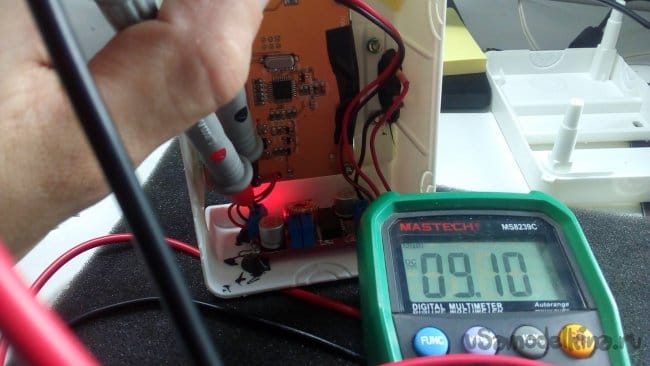

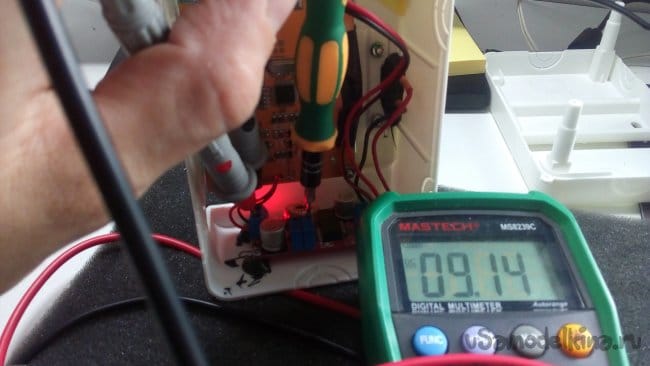

    шаг8. Настройка выходного напряжения модуля. Тут потребуется мультиметр и источник питания, у меня данным источником выступал китайский блок питания на 12в, подключенный в разъем питания. После подключения берем мультиметр и ставим в режим проверки постоянного напряжения DC. Устанавливаем щупы на выводы OUT+ (Красный щуп) и OUT- (Черный щуп) и тонкой отверткой начинаем крутить потенциометр, пока на дисплее мультиметра не увидим нужные нам 9в. На этом настройка модуля закончена.

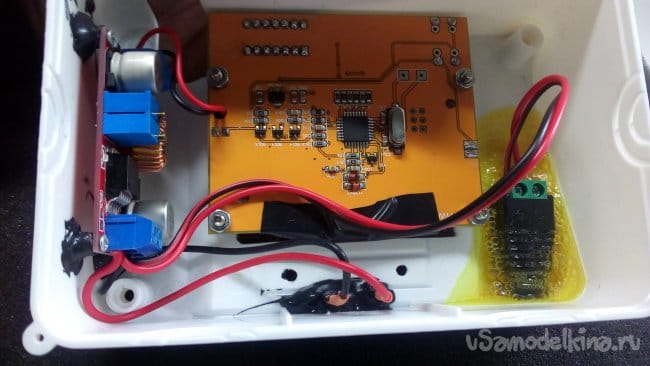

    шаг9. Подключение устройства. Отключаем источник питания и берем провода от нашего тестера компонентов и подключаем к выводам клемм понижающего модуля OUT+ (Красный) OUT- (Черный). и закрепляем модуль на подготовленных ножках маленькими саморезами.

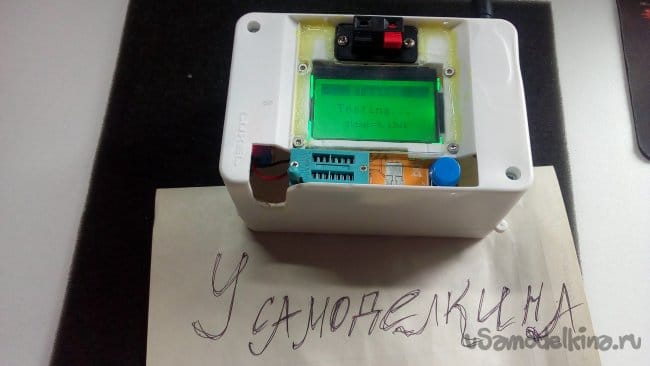

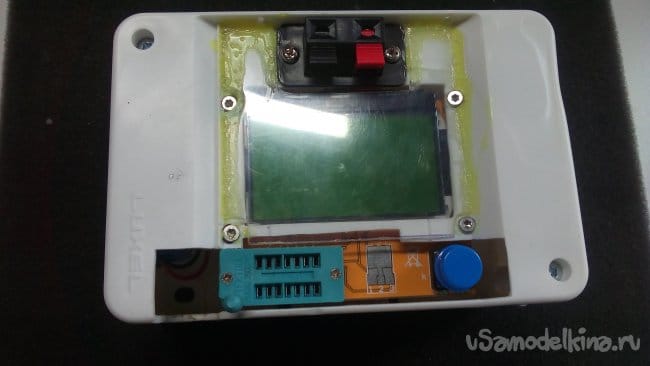

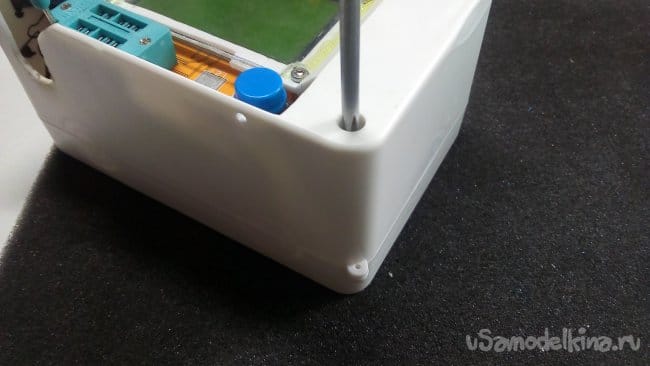

    шаг 10. Сборка и проверка. Прибираем провода, проверяем надежное закрепление проводов в клеммах, собираем корпус и подключаем источник питания и проверяем. Теперь можно брать устройство с собой и не переживать, что оно сломается или потрескается, можно еще докупить или взять подходящий блок питания, тем более, что стоят они чуть дороже кроны, а ресурс у них выше. Всем удачи, здоровья и добра! Строго не судите, это мой первый пост.




    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Линейный стабилизатор напряжения с регулировкой на TL431 и NPN транзисторах

    Линейный стабилизатор напряжения с регулировкой на LM317 и PNP транзисторе

    9
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.7
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.2
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.28 из 10 (голосов: 6 / История оценок)

    Добавить комментарий

    19 комментариев
    Korolev #32647
    Гость Анатолий
    Я заказал с корпусом
    Скиньте пожалуйста ссылочку, я тоже подыскиваю сразу в корпусе. Бескорпусной умудрился угробить, заказанный отдельно корпус не подошёл! scratch
    Гость Анатолий #32641
    Я заказал с корпусом.
    Korolev #32217
    А то, что два этих аккума по цене как блок питания выйдут
    А ещё АКБ требуют внимания, подводят в самый неподходящий момент. И даже тогда, когда мне приходилось работать в полевых условиях, всегда кидал мощный UPS в машину, и 220 В в поле - не проблема! yes
    Scarifikator90 #32176 Автор
    А то, что два этих аккума по цене как блок питания выйдут не верх дибилизма?
    Гость Анатолий #32173
    Верх дибилизма, привязать автономный прибор к сети проводом. Два аккумулятора 18650 последовательно, вместо кроны. Дают напряжение 8,5 вольта. Прибор устойчиво работает до падения напряжения 6,5 вольта. С такими аккумуляторами, одного заряда хватает на пол года.
    R555 #32129
    У меня сохранились 2 корпуса аптечки. Обычно , я в них делал свои девайсы и загонял военным. Крона там, само собой , как источник питания. Но, очень крышка аптечки трудно закрывалась.
    В аптечке морфин изъяли, а тарен забыли (тарен на случай отравления Фос) В нормальном состоянии вызывает галлюцинации. САМ не пробовал, нот видел на знакомых.
    Кто не ошибается, тот не делает ничего.
    Korolev #32123
    Иван_Похмельев
    Можно было бы извратиться, подрезать дно под батареей
    А молотком "Крону" расплющить, слабо? xaxa
    P.S Извините, что - то мои болячки меня сегодня приотпустили, вместо сарказма юмор попёр!
    Korolev #32118
    Иван_Похмельев
    Перевод питания полностью на сеть - не оптимальное решение
    Согласен, автономность, мобильность, иногда бывают весьма полезны! smile
    Иван_Похмельев #32115
    Перевод питания полностью на сеть - не оптимальное решение. Я бы оставил возможность переключения на батарейное питание: применённый модуль питания своими помехами ухудшит точность и воспроизводимость результатов измерения.
    Scarifikator90 #32109 Автор
    Эт рациональное решение
    Korolev #32104
    Иван_Похмельев
    Я аналогичный модуль вместе с "Кроной" и выключателем питания запихал в корпус от индивидуальной аптечки
    А я заказал корпус на Али, не подошёл по отверстиям, видимо другая модель, теперь буду заказывать сразу в корпусе, на замену палёного! yes
    Scarifikator90 #32103 Автор
    Блистер тоже можно. Но у меня его под рукой не было
    Scarifikator90 #32102 Автор
    Не было подходящей тары. dontknow Запилил из подручных средств
    Иван_Похмельев #32099
    Цитата: Korolev
    Буду покупать сразу в корпусе!
    Я аналогичный модуль вместе с "Кроной" и выключателем питания запихал в корпус от индивидуальной аптечки. Толщина "Кроны" чуть-чуть не позволяет до конца закрыться крышке. Можно было бы извратиться, подрезать дно под батареей, но меня и так устроило.
    Korolev #32098
    Scarifikator90
    Я 1 коробку запорол, со 2 раза нормально получилось
    Я бы взял пластик от упаковки (блистера) и вырезал ножницами! yes
    Scarifikator90 #32096 Автор
    Фальшстекло yahoo
    Korolev #32095
    Scarifikator90
    А стекло делается просто. Берём коробку пластмассовую от cd диска.
    Именно это я и хотел сказать, что пластик не стекло! smile
    Scarifikator90 #32093 Автор
    Спасибо. А стекло делается просто. Берём коробку пластмассовую от cd диска. Нам нужна прозрачная верхняя часть. Сверху прикладываем на короб, очерчиваем маркером контур чуть с запасом (примерно 3мм), крепим стальную скрепку к паяльнику и выплавляем. Фаску снимаем надфилем. Но надо очень аккуратно делать. Пластмасса на перегиб слабая. Я 1 коробку запорол, со 2 раза нормально получилось. Спасибо за оценку и успехов вам!
    Клей используйте момент кристалл. У меня под рукой был только из фикс Прайса. Много пузырей оставил.
    З.ы. по поводу устройства, спаленого конденсатором сочувствую. Я у своего устройства шлейф дисплейный чуть не порезал. Заклеил изолентой от греха подальше
    [img=|Примерно такой бокс нужен]https://my-shop.ru/shop/product/1458530.html?partner=6414&gclid=EAIaIQobChMIxamkoNey5AIVh5SyCh1DWACGEAQYAiABEgLuYvD_BwE[/img]
    Korolev #32087
    место для дисплея, колодки, кнопки и делаем отверстия под винты для крепления платы, вырезаем кусок стекла и клеим сверху для защиты дисплея
    Вообще - то это не просто кнопка, это джойстик, необходимо учитывать небольшое перемещение клавиши! Про стекло поподробнее, пожалуйста! А вообще мне нравится, когда человек приспосабливает под свои цели то, что есть под рукой, а не ищет ЧПУ, молодец! У меня стояла подобная задача, но пока думал - спалил, не разрядил проверяемый конденсатор! Буду покупать сразу в корпусе! good
