Разметочный рейсмус-циркуль

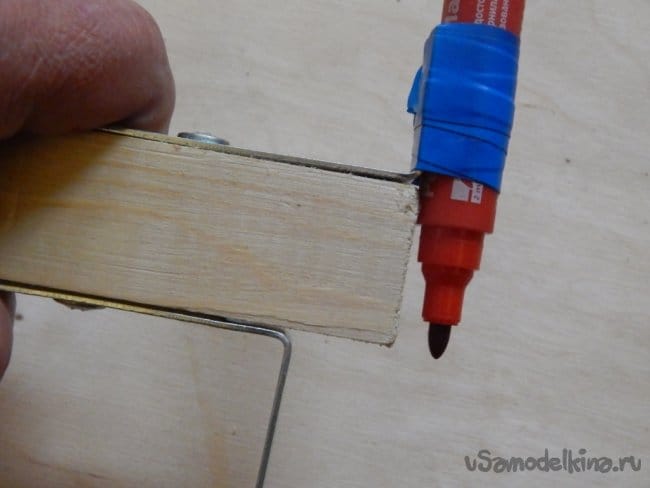

Приветствую любителей помастерить, а так же гостей сайта «У Самоделкина»! Предлагаю вашему вниманию своё очередное изделие, позволяющее облегчить разметку параллельных линий, а так же его можно использовать в качестве циркуля. Речь пойдёт о разметочном рейсмусе. Да, я знаю, что простейший рейсмус можно сделать буквально за десять минут, и я сам пользовался таким:

Но он хорош для разметки одного размера, для его перенастройки требуется определённое время, а так как разметки намечается много, и разных размеров, я решил сделать себе вот такой разметочный инструмент. Разметка наносится маркером, но при желании его можно заменить на карандаш или металлическую чертилку, вставленных в корпус использованного маркера.

Итак, приступаем к изготовлению. Для этого нам понадобятся

Материалы:
1. Обрезки реек 10х30, 20х30
2. Деревянные линейки (длина по желаемому максимальному размеру)
3. Мебельная резьбовая втулка
4. Подходящий по резьбе к втулке «барашек»
5. Клей для дерева (Момент монтаж или ПВА «Супер»)
6. Парафин (свеча)
7. Пара зубочисток

Инструменты:
1. Пила- ножовка с мелким зубом (можно по металлу)
2. Наждачная бумага
3. Сверло- пёрка ø16
4. Сверло по дереву ø8
5. Дрель (шуруповёрт)
6. Угольник
7. Струбцины

Измерительную штангу и колодку будем изготовлять одновременно- поочерёдно, поскольку размеры их взаимосвязаны.

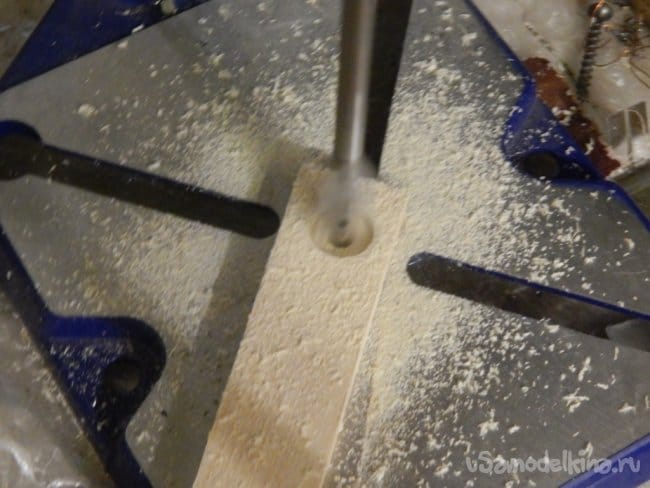

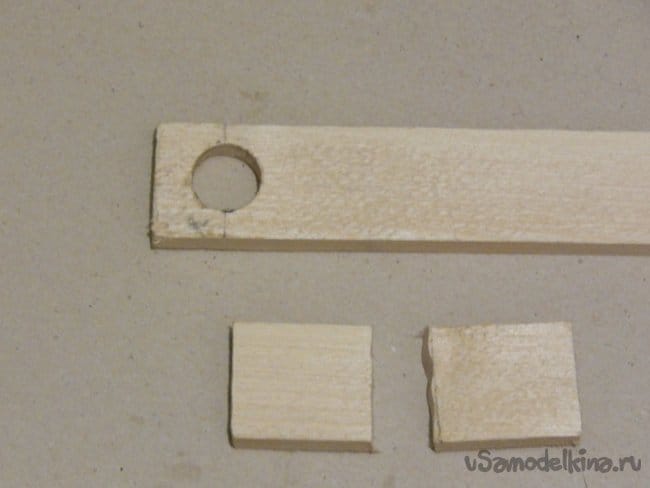

Для изготовления измерительной штанги используем отрезок бруска 10х30 длиной на 5о мм больше длины используемой линейки (с запасом, лишнее потом можно отрезать). На одном из концов бруска сверлим отверстие ø16 мм для установки колпачка маркера.

От этого же бруска отрезаем две заготовки для колодки длиной по 35 мм (опять же с запасом)

Отрезать от одного и того же бруска необходимо для того, чтобы глубина паза колодки совпадала с высотой штанги, обеспечивая тем самым минимальные зазоры.

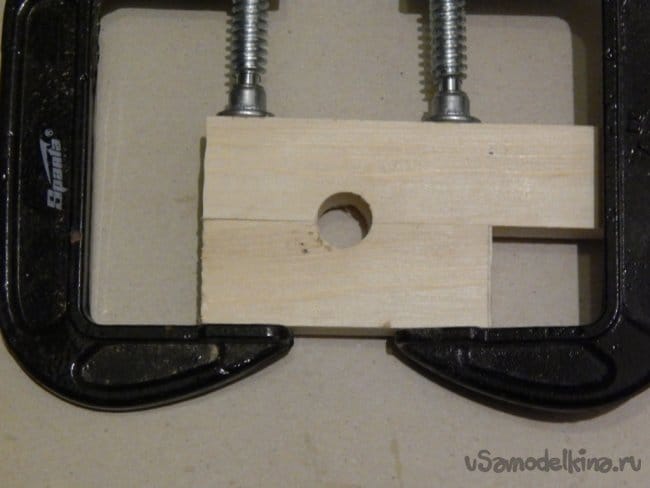

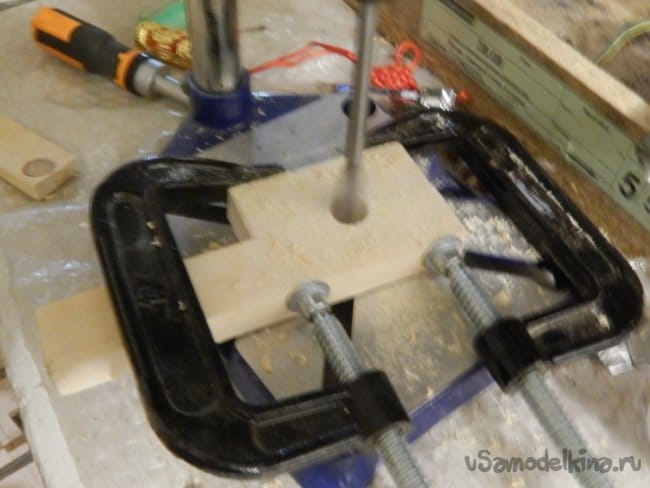

Основу колодки делаем из бруска 20х30 длиной 3х30+5(запас)= 95 мм. Для того, чтобы центр пишущего элемента маркера совпадал с отсчётной кромкой колодки, делаем «выборку» сложив вместе два бруска, и просверлив на стыке брусков отверстие ø16 мм.

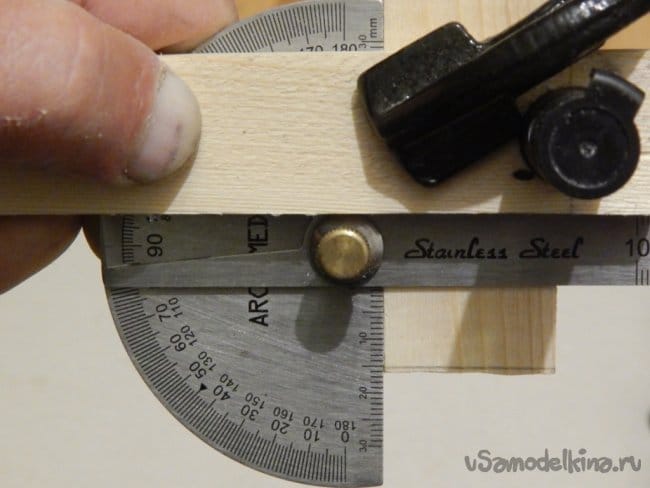

Склейку колодки начинаем с совмещения её со штангой, в которой установлен колпачок маркера. Нужно чтобы установленный колпачок плотно лёг в выемку колодки, после чего элементы фиксируем струбциной, выдерживая угол 90° между ними.

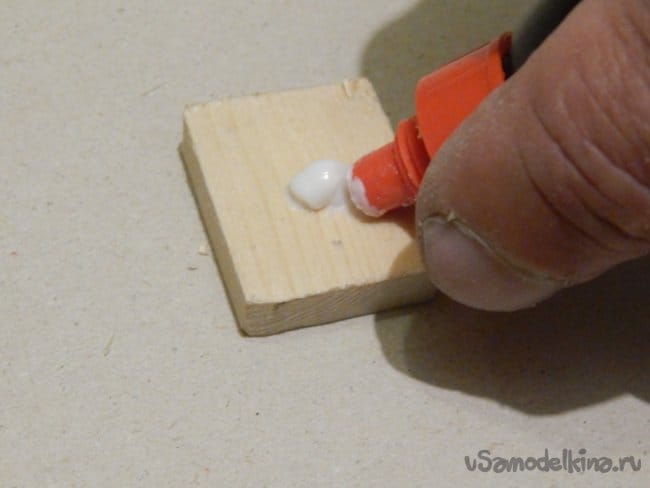

Смазываем клеем бруски 10х30х35

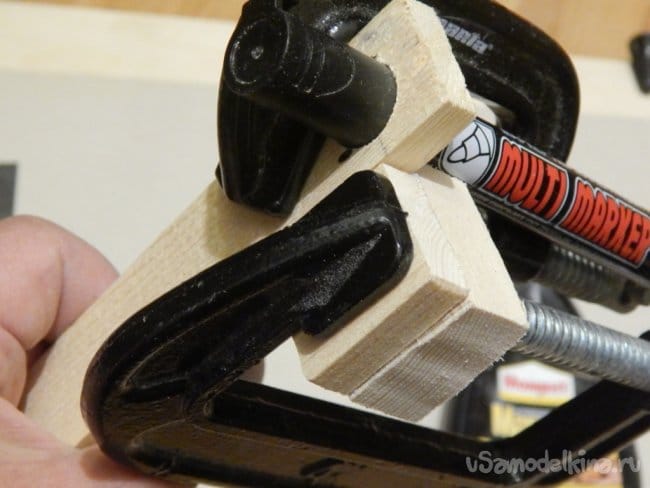

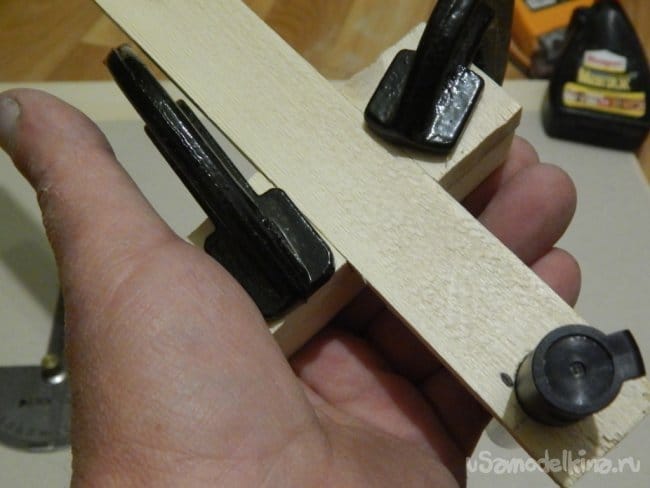

Устанавливаем их на основу колодки, плотно прижимая их к штанге и фиксируя струбцинами.

При этом излишки клея выдавятся из под брусков, по этому пока клей не «схватился» сдвигаем штангу и убираем излишки клея.

Для увеличения прочности направление волокон брусков делаем взаимно перпендикулярным, как у фанеры.

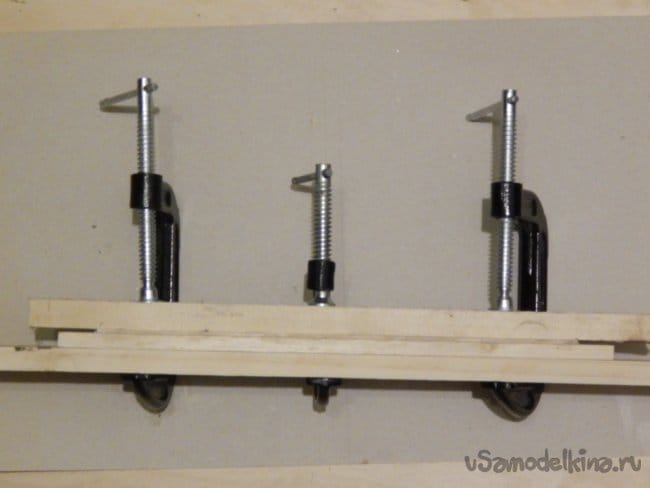

Пока колодка клеится переходим к штанге. На брусок 10х30 нужно приклеить деревянную линейку. Её устанавливаем «в упор» к отверстию под маркер (риска отсчёта будет наноситься в последнюю очередь). Нижний край линейки (который без шкалы) совмещаем с краем штанги и фиксируем детали через прокладки (чтобы не наделать вмятин) с помощью струбцин.

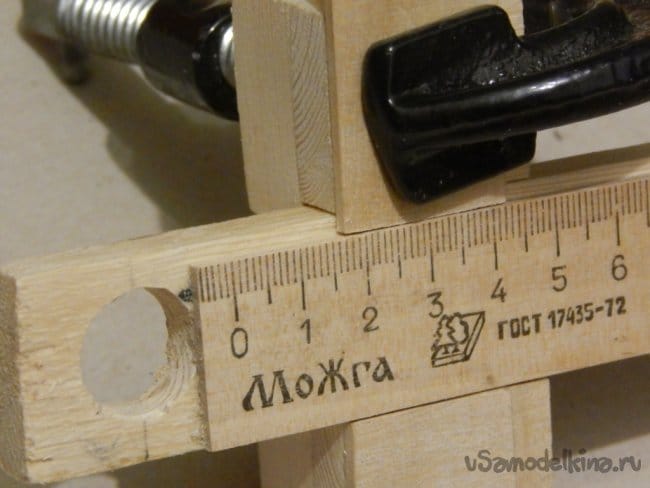

Последний этап склейки колодки- выравнивание размеров паза и высоты штанги с учётом приклеенной линейки. Выравниваем конечно же отрезками линейки.

Так как ширина линейки на 5 мм уже ширины бруска штанги, со стороны шкалы пришлось сделать напуск, но это даже к лучшему, получился как бы «замок».

Отрезки линеек так же приклеиваем взаимно перпендикулярно. На этом склейка колодки завершена, осталось срезать выступающие припуски и обработать торцы наждачкой.

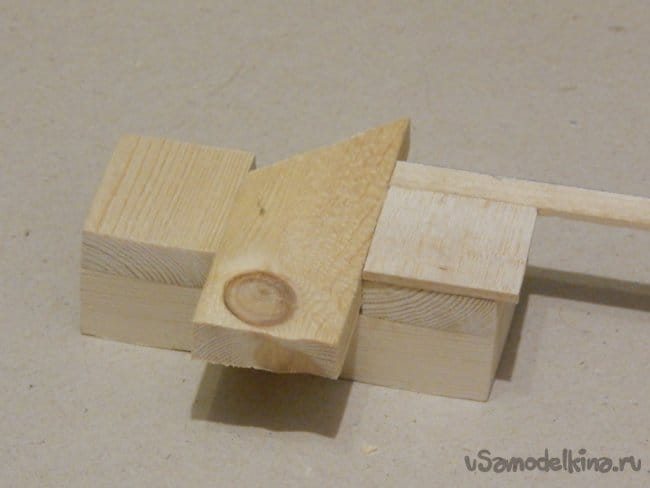

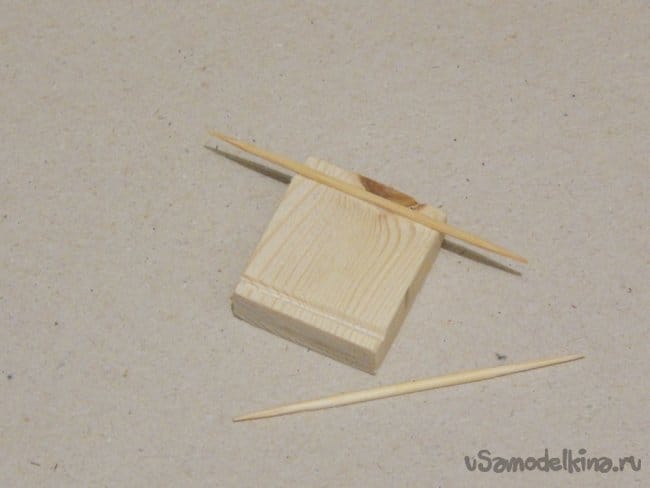

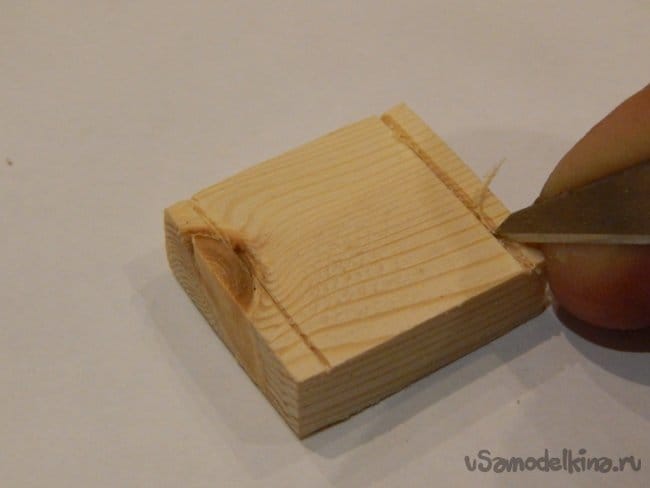

Теперь приступаем к изготовлению фиксатора. Прижим делаем из отрезка бруска 10х30 (у меня остался огрызок с сучком, прошу не обращать на это внимания). Для предотвращения проворачивания прижима и увеличения прочности прорезаем на краях канавки

в которые вклеиваем зубочистки.

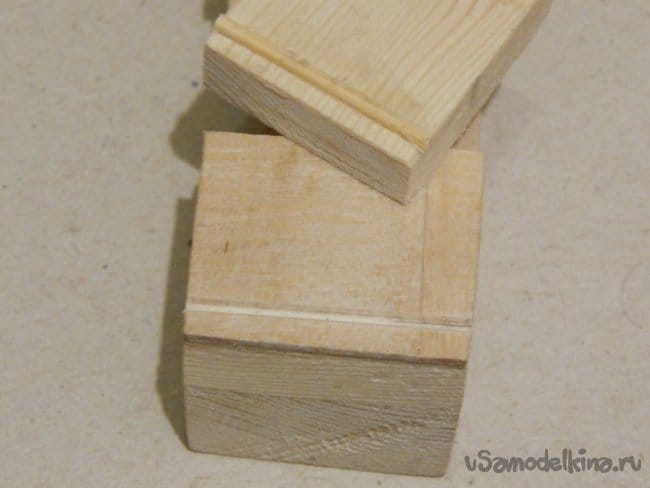

В колодке так же прорезаем канавку, в которую должна будет укладываться приклеенная к фиксатору зубочистка.

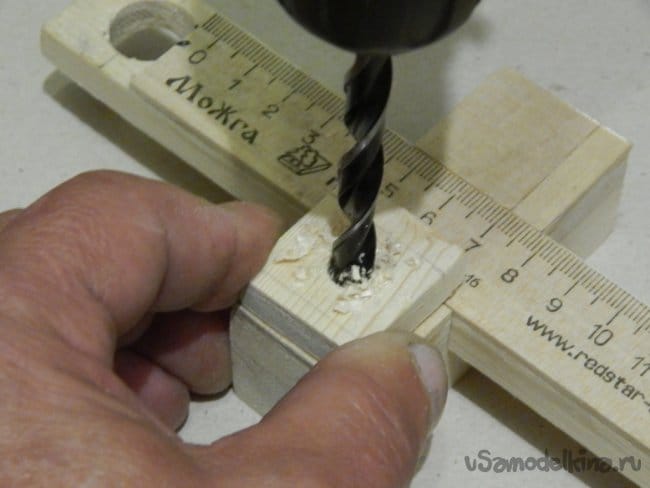

Сверлом по дереву ø8 мм делаем сквозное отверстие в фиксаторе и глухое, глубиной около 15 мм в колодке для установки резьбовой втулки.

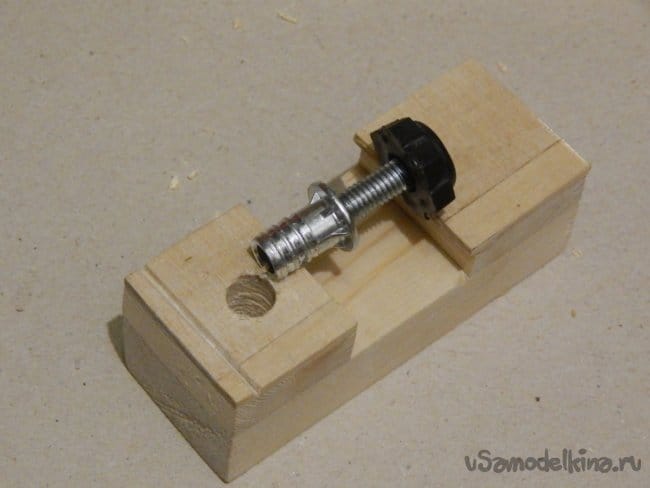

Винтовой зажим делаем из мебельной резьбовой втулки и винта- «барашка».

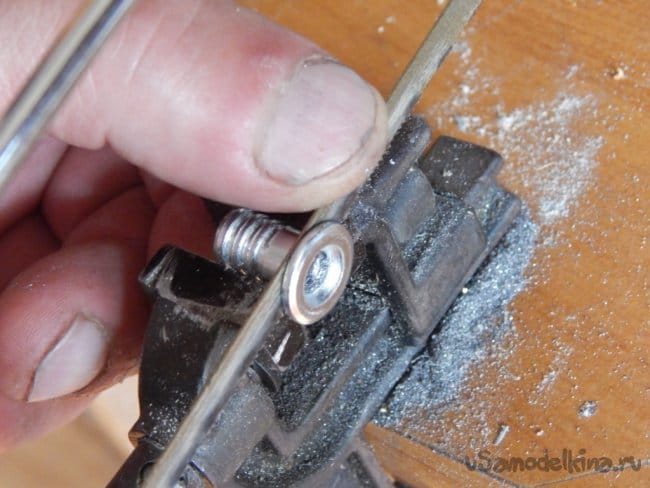

У резьбовой втулки пришлось отрезать «юбку», так как она слишком выступала бы над колодкой.

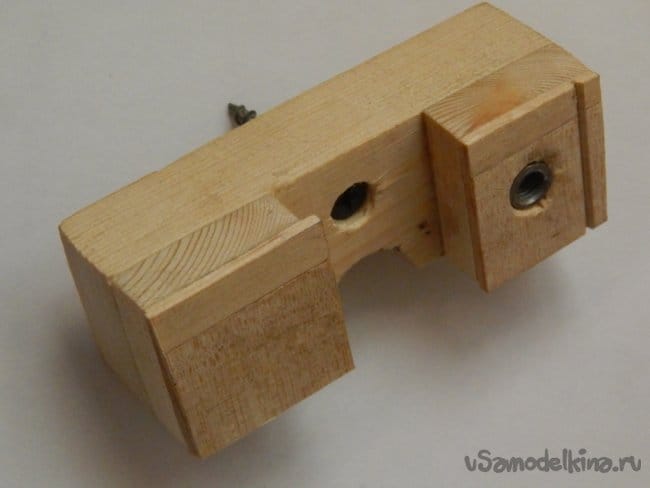

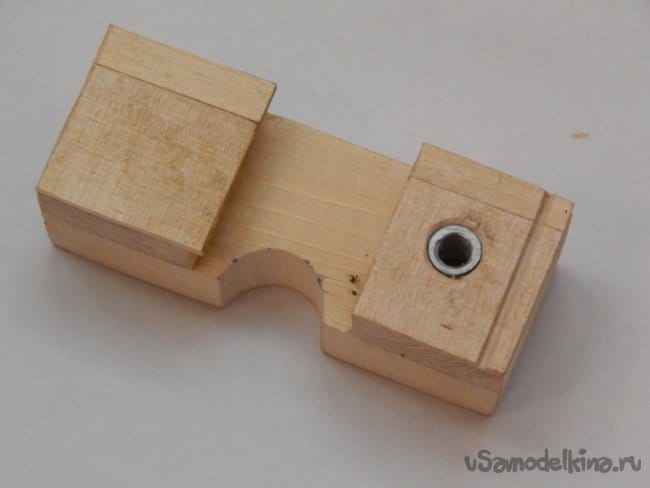

Втулку забиваем в отверстие в колодке

А получившуюся в результате шайбу используем под «барашком».

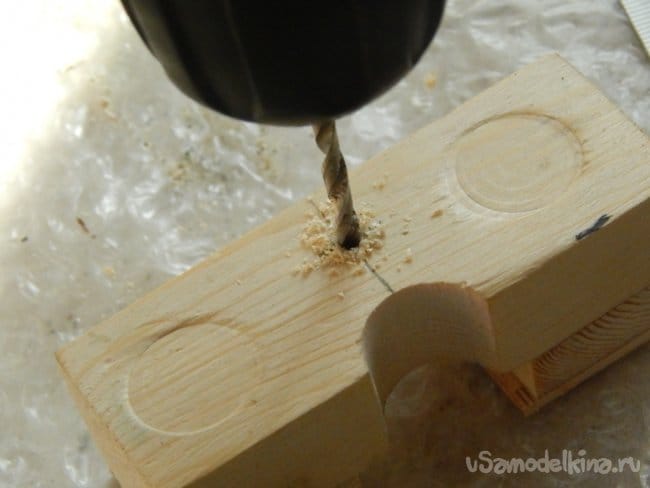

В ходе конструирования приспособления появилась мысль- а не дополнить ли его опорной иглой, что бы использовать в качестве циркуля, что и было реализовано. В 20 мм от измерительной кромки (которая совпадает с центром маркера) было засверлено отверстие под саморез (это для того, чтобы его не «увело»).

С внутренней стороны колодки отверстие рассверлено 8 мм сверлом по дереву, чтобы «утопить» головку самореза.

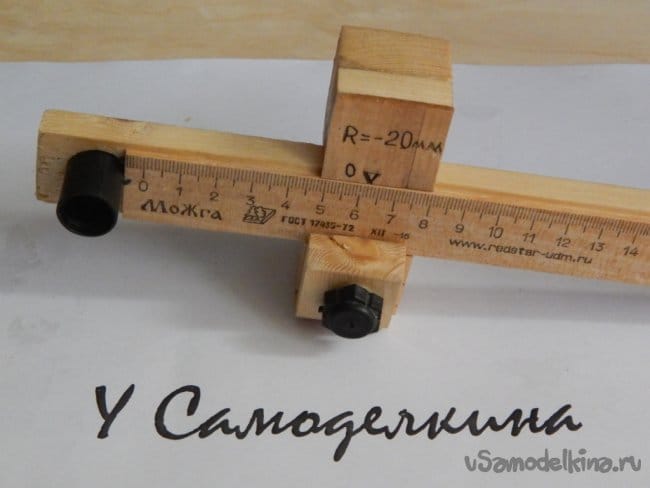

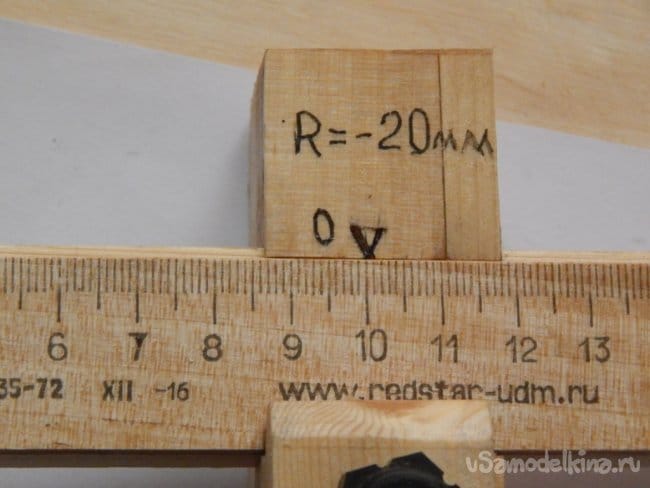

Ну вот и всё, приспособление готово, осталось только нанести метки отсчёта

И нанести защитное покрытие.

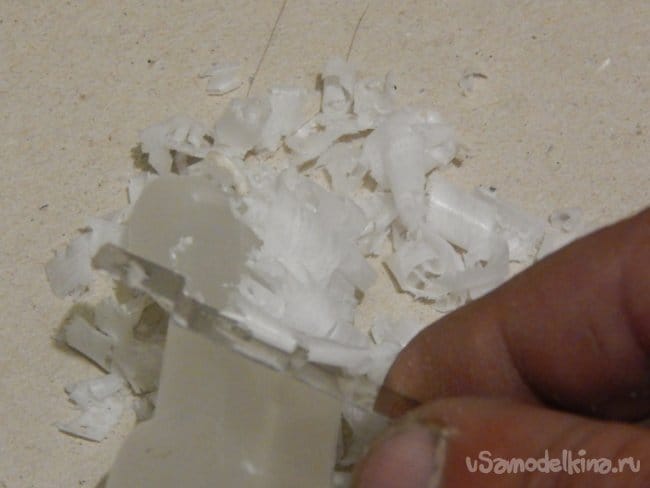

В качестве защиты было решено использовать раствор парафина в уайт-спирите. Парафин, впитываясь в древесину обладает не только водоотталкивающими свойствами, но ещё и выступает в качестве смазки. Строгаем стружку от обычной свечи

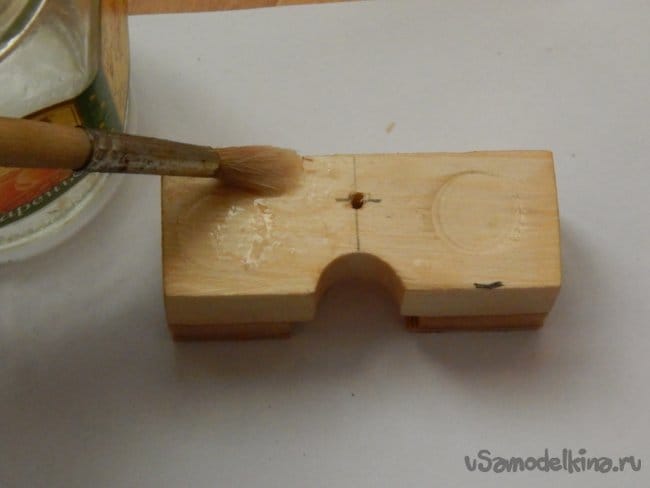

затем на водяной бане растворяем её в уайт-спирите (можно конечно растворить и в ацетоне, но он слишком быстро испаряется, и парафин проникает в древесину неглубоко, в идеале вообще желательно детали вымочить в горячем растворе) и обычной кисточкой наносим раствор на детали.

В заключении хочу показать пару снимков разметки рейсмусом

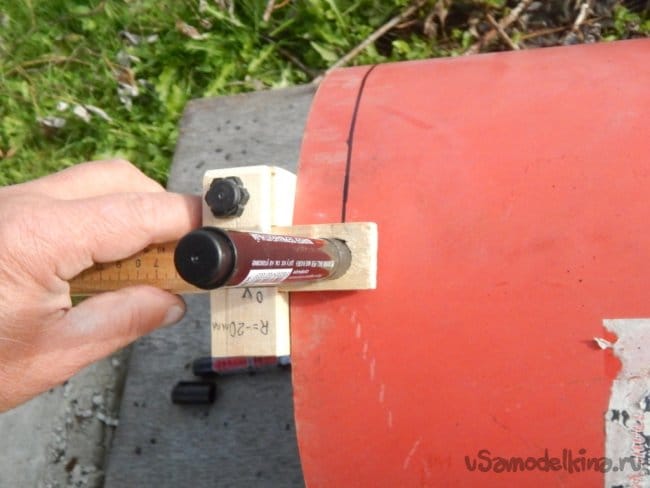

И использования в качестве циркуля

Предвижу замечания по поводу точности данного инструмента, отвечу сразу- разметка им мне нужна для последующей резки «болгаркой» и черчения шаблонов под сварку, где миллиметровая точность излишняя. Для более точных работ я применяю разметочный штанген-циркуль.

На этом разрешите откланяться, до новых встреч.
