    Каретка в системный блок компьютера для SSD диска



    День добрый всем самодельщикам!

    В последнее время жёсткий диск в моём компе начал тормозить очень сильно, а то и зависал "намертво", но надо отдать должное старому диску WD Black 160 GB, который прослужил около 15-18 лет (точно не знаю сколько ему лет, комп мне достался с ним и покупался за долго до того как попал ко мне), и этот диск пережил не одну "материнку" и он до сих пор живой. Можно использовать с внешним контейнером как флэшку.
    Знакомый посоветовал приобрести жёсткий диск SSD, что я собственно и сделал.

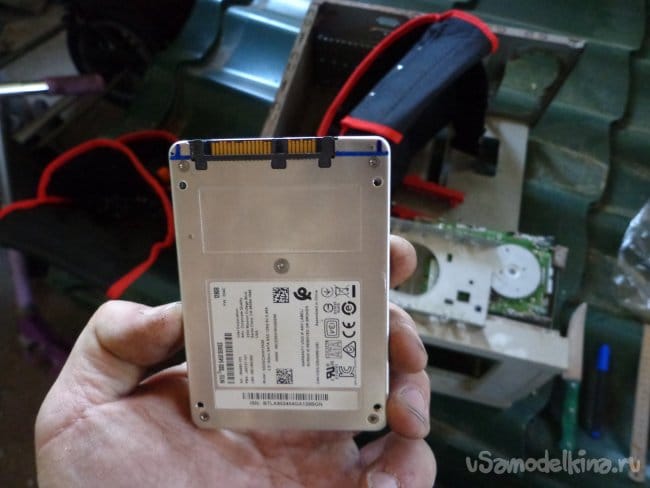

    Когда увидел его после покупки, то понял что на штатное место привычных HDD дисков он не станет (маленький по ширине). SSD шириной 7 см, а старый HDD 10 см, разница 3 см.
    Сначала хотел сам сделать из листа оцинкованной жести каретку, но листогиб ещё не закончен. После не долгих раздумий среди хлама что имеется сразу понял из чего можно сделать каретку.

    То что понадобится
    • УШМ (болгарка)
    • крестовая отвёртка РН1
    • дрель, шуруповёрт
    • сверло по металлу 4мм
    • наждачная бумага
    • старый флупик
    • небольшие винтики (компьютерные)
    • маркер, карандаш


    Шаг 1: Подбор материала

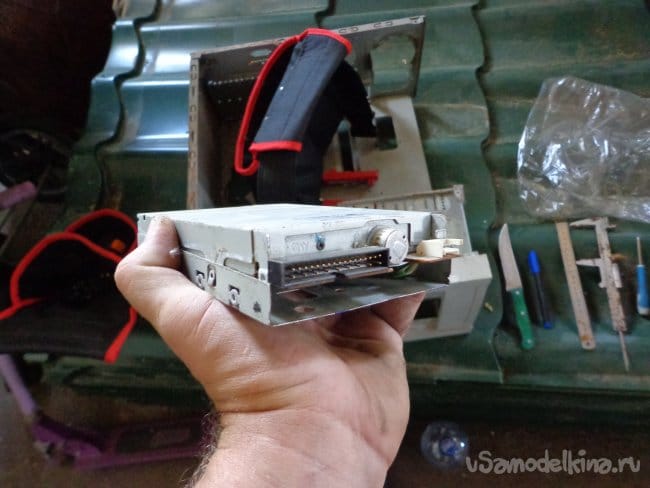

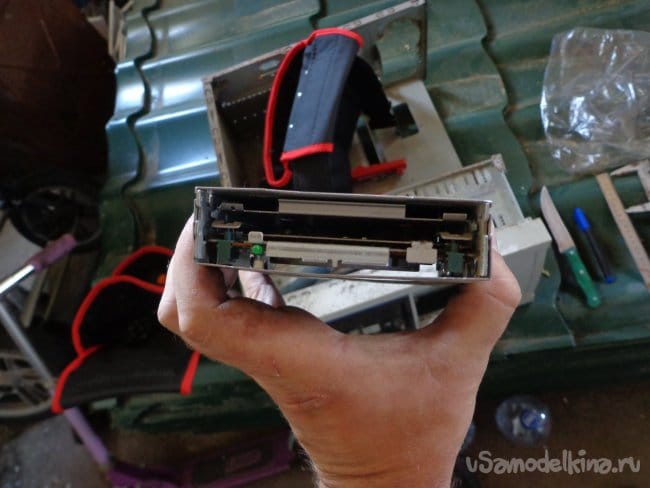

    Жертвой стал старый флупик.

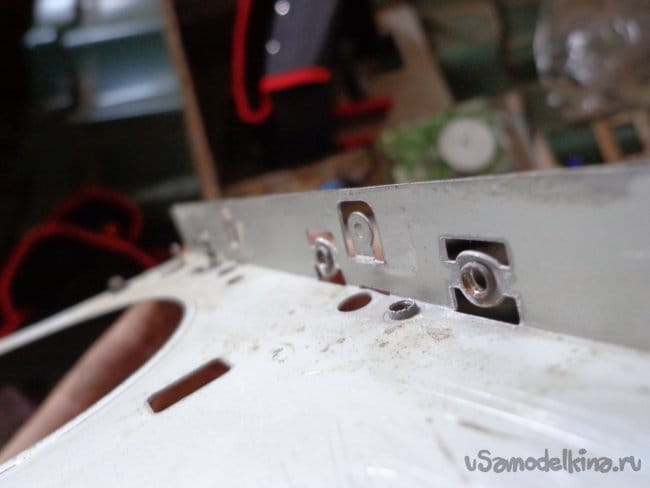

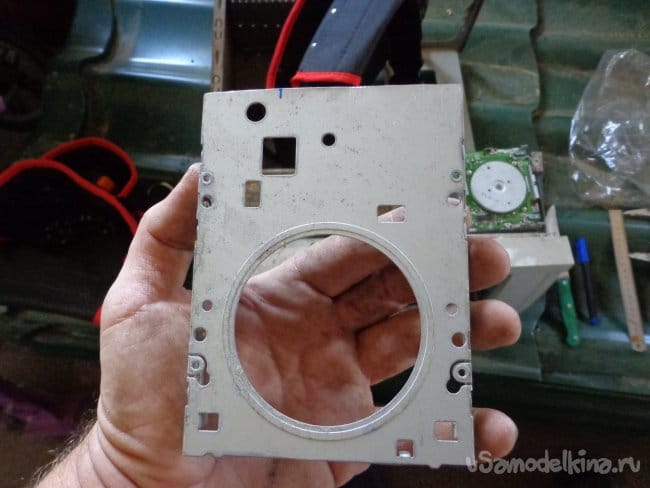

    Распотрошив его полностью оставил только нижнюю часть где находятся крепления самого флупика к системному болку компьютера, т.е. нижнюю часть.

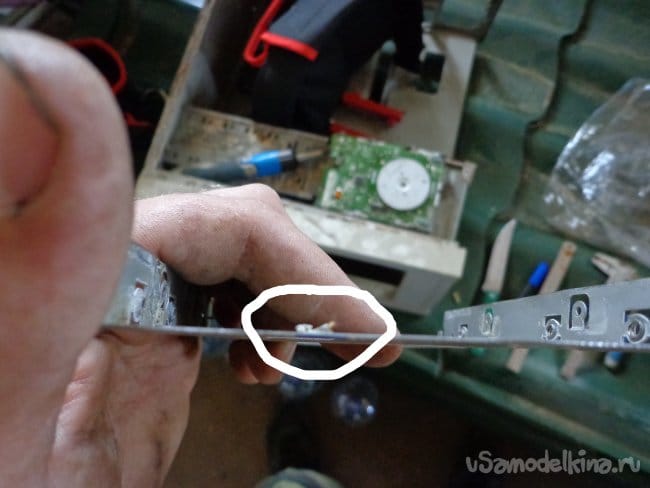

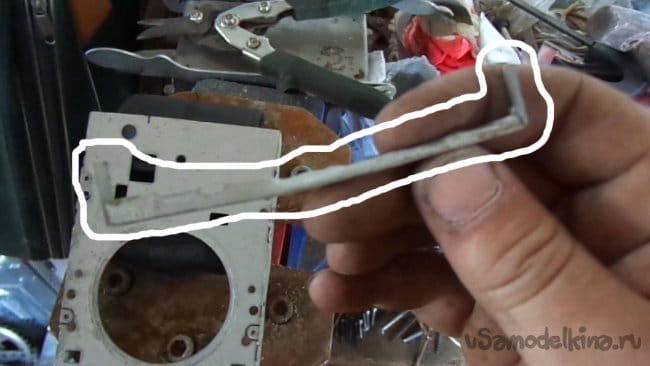

    Но были сложности в виде загиба по краю, обрезал в 5 мм от края (далее объясню почему в 5 мм).

    Из-за него невозможно было установить SSD диск. При попытке позагибать порожек плоскогубцами, вся, будущая каретка, начала загибаться в дугу. Отрезал её болгаркой и отшлифовал сначала ушм потом наждачной бумагой.

    Это понадобилось сделать т.к. интерфейсный кабель на "жёсткий" имел Г-образную форму.

    Шаг 2: Разметка для крепления

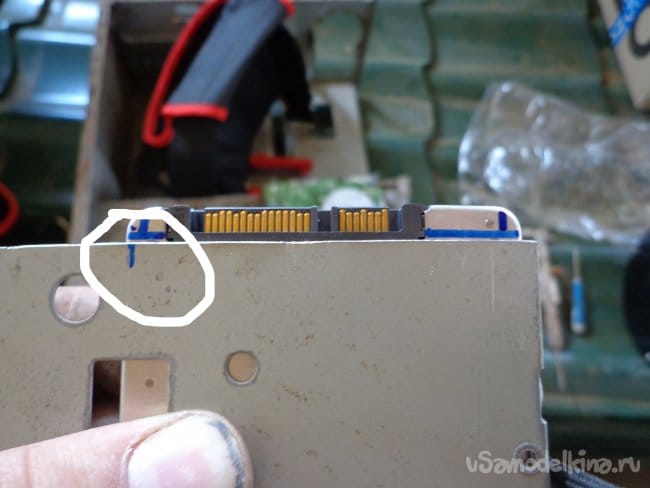

    Прежде чем снимать размеры меж отверстиями крепежа на диске нужно определится по месту нахождения SSD на платформе и отметить маркером по диску край каретки.

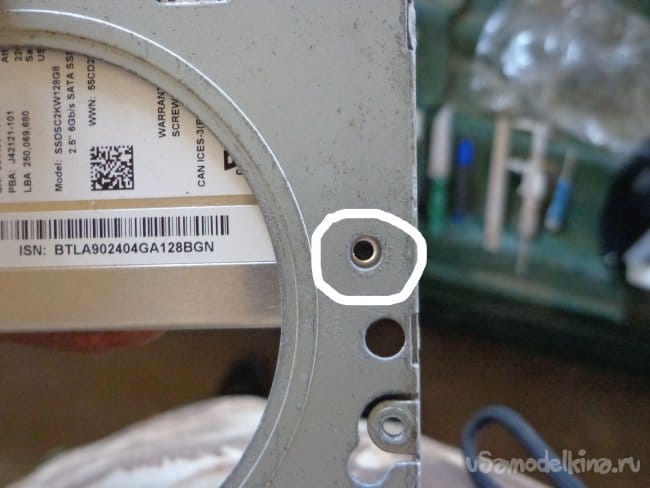

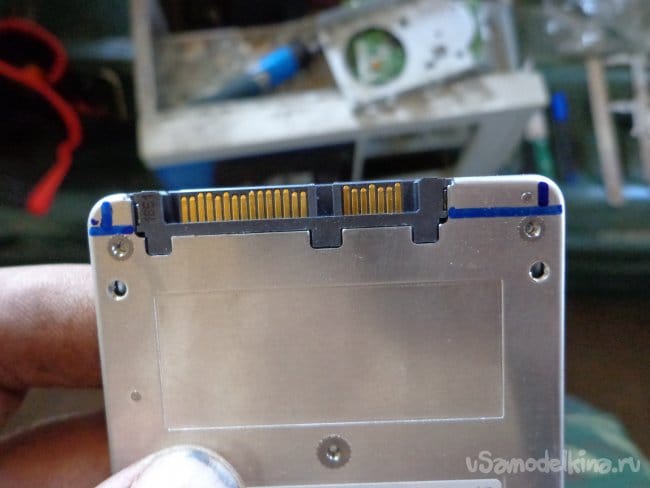

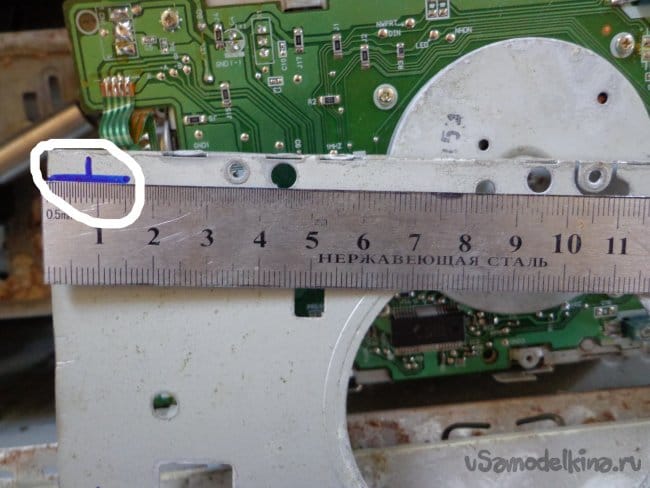

    Как отметиться край нужно на самом диске поставить метки напротив отверстий с резьбой чтобы их потом перенести на платформу, чтобы не мучиться с угольником вымерять прямой угол, задать направление, так сказать. Благодаря меткам "край каретки" и "напротив отверстий на диске", можно точно разметить на платформе где будут делаться отверстия. У меня вышло 8 мм от края каретки до места где будет сверлиться отверстие под крепёжный винт.

    Это делается для того что одно из отверстий изначально было сделано на заводе изготовителе его сверлить не надо, как раз, удачно совпадало с местом будущего сверления.

    Далее замеряем расстояние между отверстиями на самом диске и отталкиваясь от меток переносим их на нижнюю часть платформы, а поскольку одно отверстие уже имелось и второе оказалось большим, из-за того что там находился моторчик от флупика, то оставалось сделать только две дырки сверлом подле самих контактов.




    Шаг 3: Сверление и шлифовка
    Как закончены разметочные манипуляции сверлим отверстия сверлом по металлу 4мм. Сверло взял чуть большего размера, скажем так, подстраховаться. Если какое-нибудь отклонение будет то придётся расширять напильником.

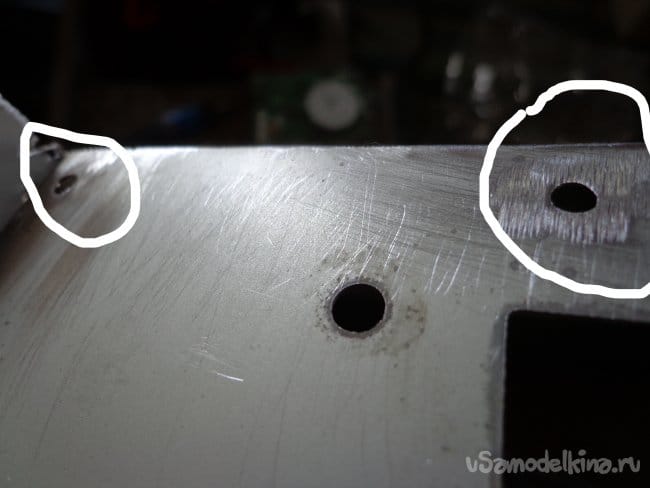

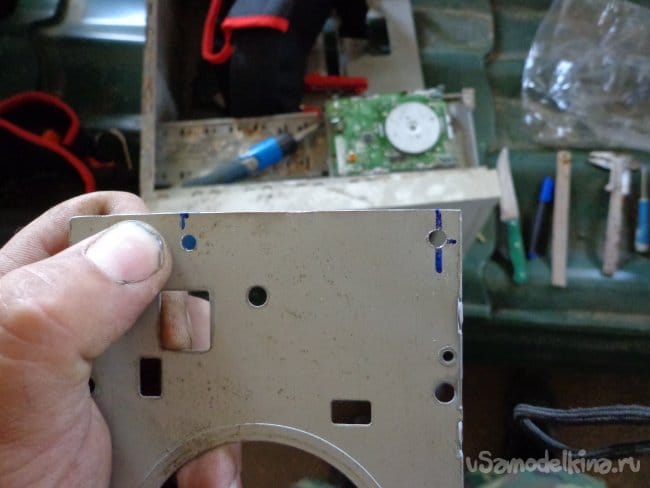

    Отверстия готовы.

    После сверления остались заусенцы, их убрал болгаркой и после зачистил наждачной бумагой.



    Собственно всё...

    Шаг 4: Подбор винтов и установка на каретку
    Для всяких самоделок собираю весь крепёж который попадается в той или иной технике, компы не исключения. Насобирав банку винтов из старых компьютеров, ксероксов, принтеров и т.д., как раз пригодились для данной небольшой самоделки.

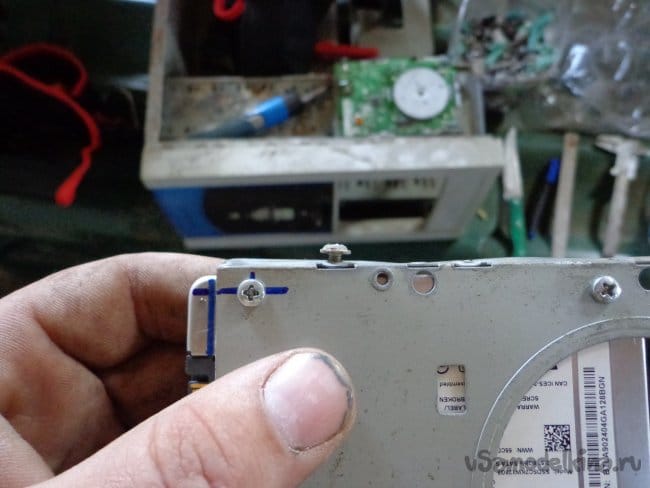

    Теперь прикручиваем.

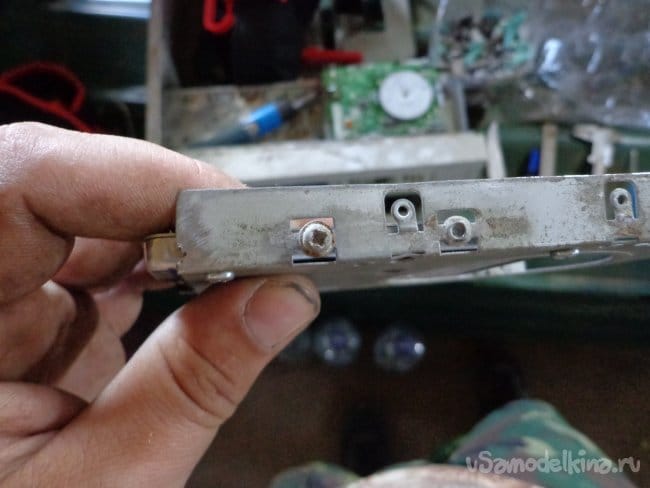

    И как раз в нижней части старого флупика остались места для крепления к системному блоку.



    Винтики так же из банки со старых компьютеров и т.д.
    Фото с установленным диском в системный блок (извините за качество, не терпелось установить винду и забыл с фотографировать при нормальном освещении). Данная статья написана с данного SSD диска :)

    Спасибо за внимание!

    Не всегда старые вещи стоит выкидывать, они всегда могут пригодиться в чём-то новом :)
    Всем успехов!
