    Детские качели из дерева


    Здравствуйте уважаемые самоделкины и гости сайта. Сегодня в очередной раз представляю вашему вниманию очередную мою самоделку, а именно – детские качели изготовленные из дерева. Конструкция данного изделия очень простая и не вызовет ни у кого ни каких затруднений при ее изготовлении. Для полной сборки, от конструирования до воплощения в жизнь ушло два выходных дня. И то, это не только постоянная работа над этим изделием.

    Для работы мне понадобились такие инструменты, как:
    -электрический лобзик с набором пилок, одна из которых была в длину 110 мм,
    -дрель и длинное сверло,
    -болгарка с отрезным и шлифовальным дисками,
    -газовая горелка,
    -молоток,
    -шуруповерт,
    -шпилька М10, шайбы, гайки и саморезы по дереву.

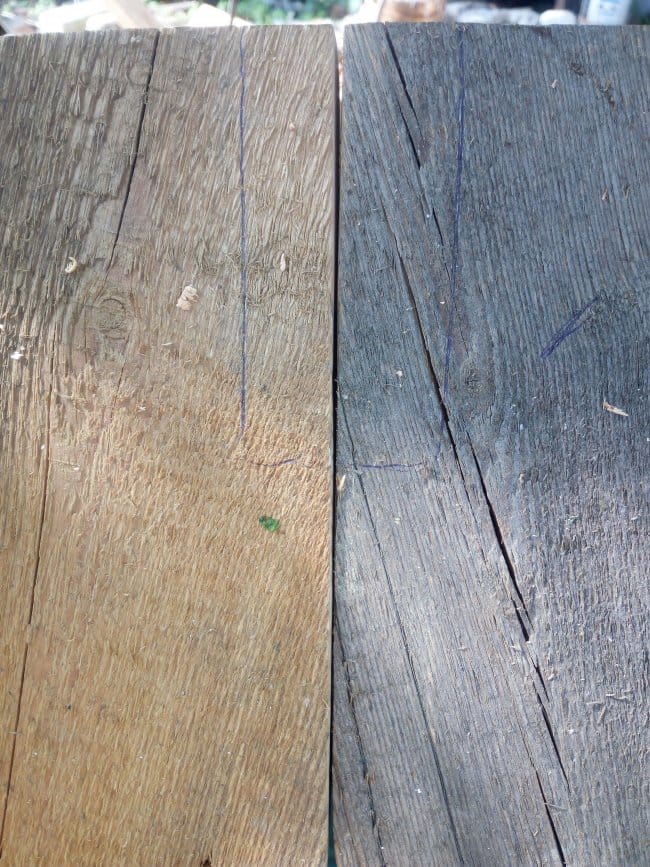

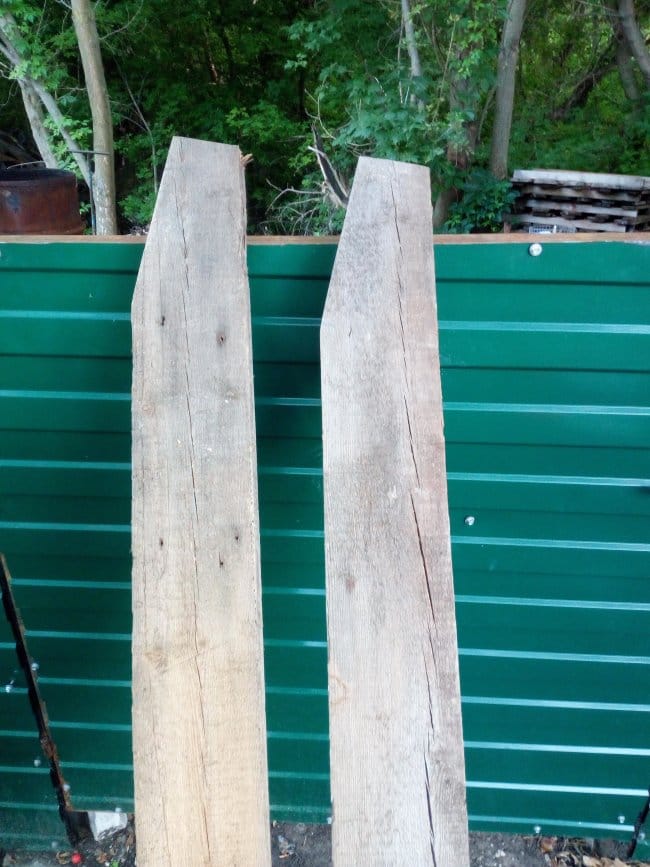

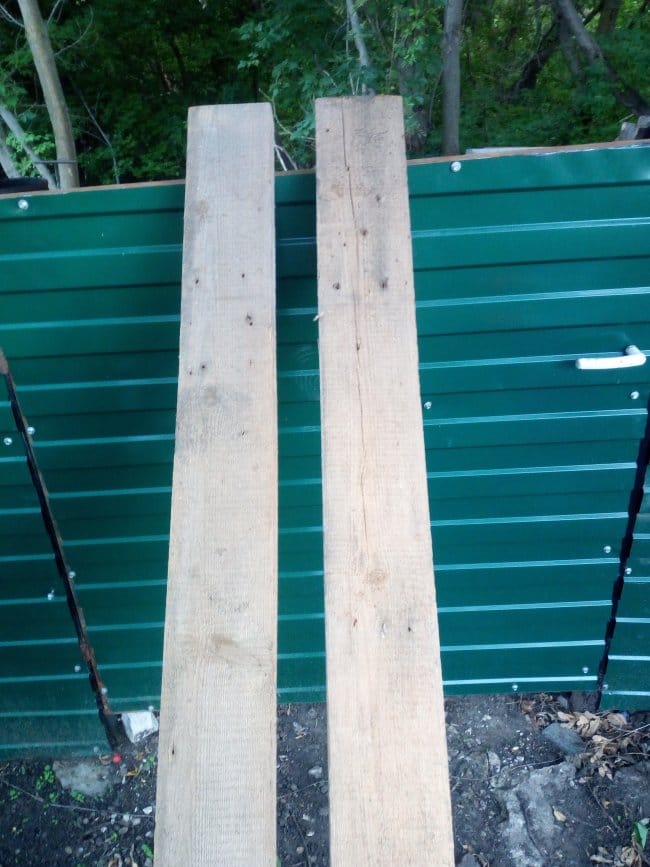

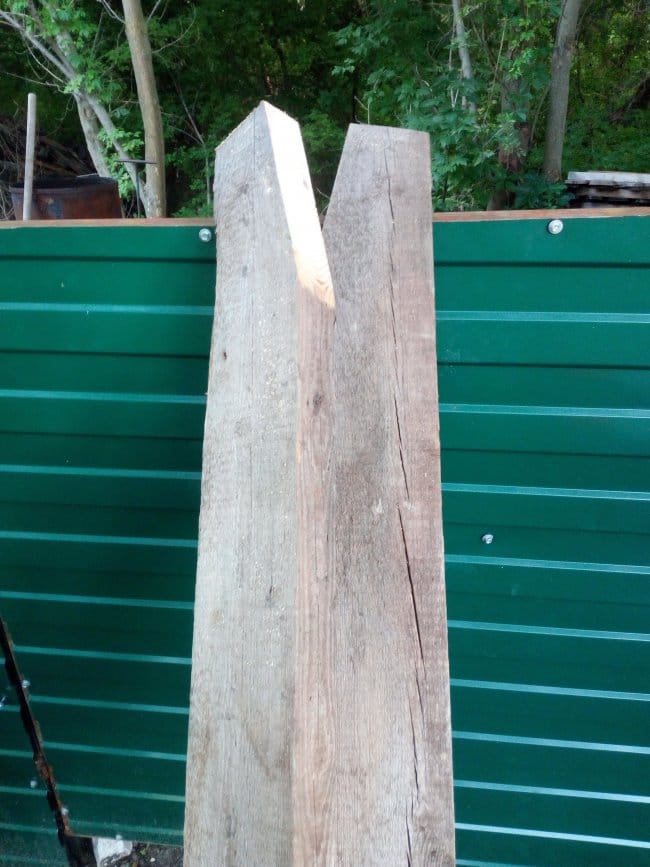

    Появилась необходимость сделать качели для ребенка. Так как в наличии у меня не было ни какого металла из которого можно было бы их сварить, пришлось довольствоваться деревом Благо, с ним я работаю достаточно часто и в наличии имелось несколько брусков подходящего размера. Для основы, опор и перекладины я использовал брус 70х140 мм.

    Основание я решил сделать в виде прямоугольника. В двух брусках по обеим краям сделал выемки, в которые будут входить торцами два оставшихся бруска. Крепление производил длинными саморезами, закручивая их с наружной стороны в торцевые части. Дополнительно ставил металлические уголки и ими стягивал основание с внутренней стороны. К огромному сожалению, я не сразу скидываю фотографии с внешнего носителя на компьютер, поэтому не могу показать вам как основание собиралось. Некоторые фото на нескольких работах оказались испорченными из-за повреждения носителя. Поэтому выкладываю что есть. Но ничего трудного нет, на остальных фотографиях вы увидите как выглядит основание в сборе. После того как его собрал, перехожу к изготовлению опорных балок. Все тот же брусок пилим на необходимые по размеру части. На основании прикидываем опоры и верхние части балок отпиливаем под таким углом, чтобы они ровно состыковались друг с другом, но при этом не выходили за края основания.

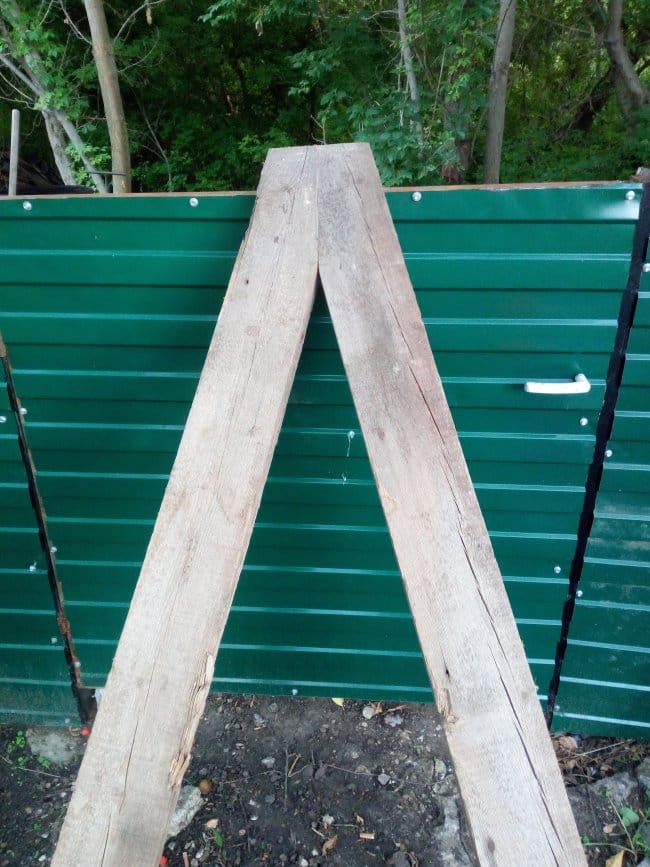

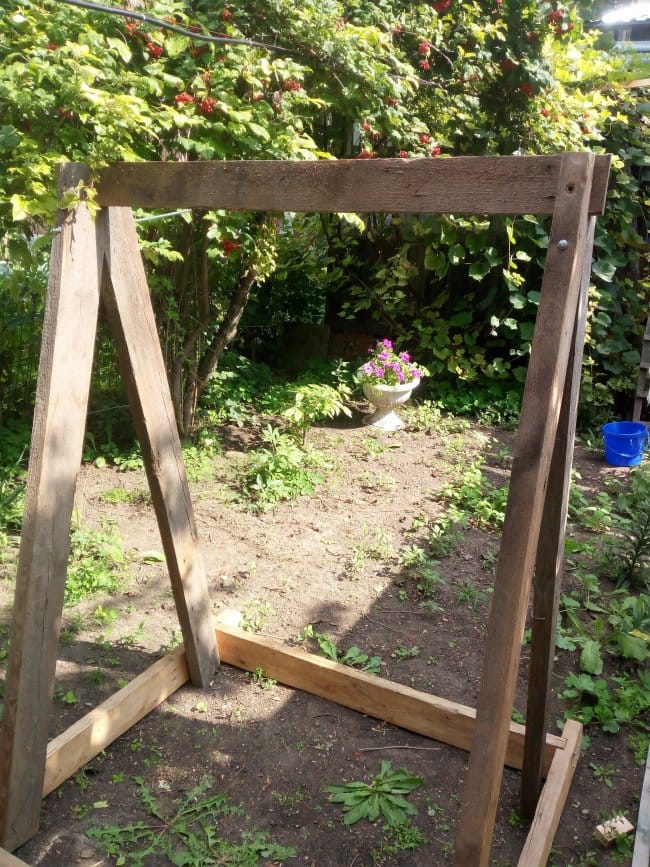

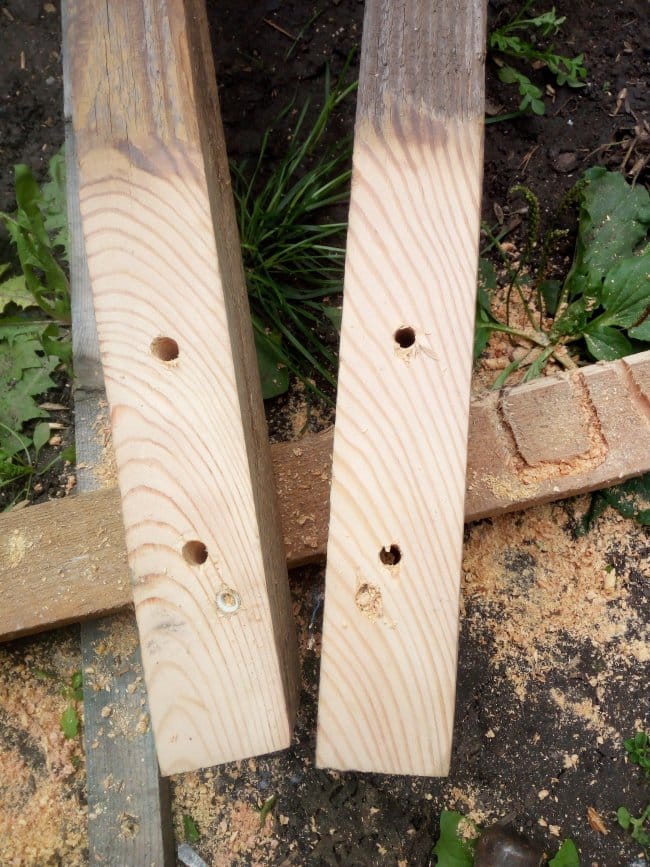

    Далее эти опоры в верхних частях я скрепляю между собой. Для этого мне необходимо просверлить несколько сквозных отверстия в обоих балках. Такого длинного сверла у меня в наличии нет, т.к. оно очень редко бывает нужным. Поэтому я сделал его сам из куска толстой проволоки. Нагрел один конец газовой горелкой и расплющил его. Болгаркой придал ему форму прямоугольника и вырезал в нем несколько выступающих частей, наподобие короны. Получилось нечто отдаленно напоминающее перьевое сверло. Заточил боковые грани и начал сверлить. Было немного трудновато, но все же импровизированное сверло справилось со своей задачей более менее сносно. Лишь в самом конце смещалось немного в сторону. Для соединения этих боковых опор-балок между собой была использована шпилька М10. Второе проделанное отверстие понадобится чуть позже, когда возникнет необходимость установки поперечной перекладины.

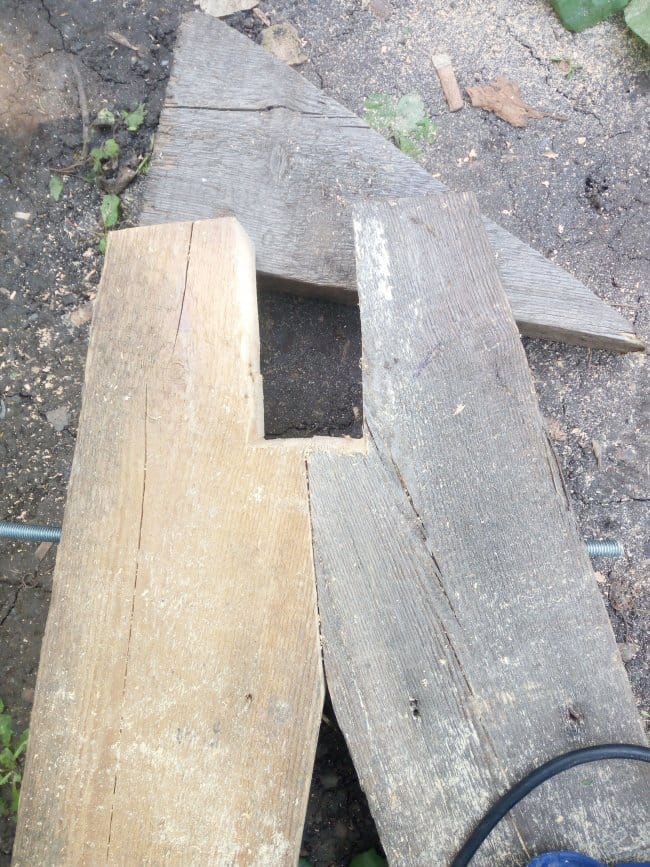

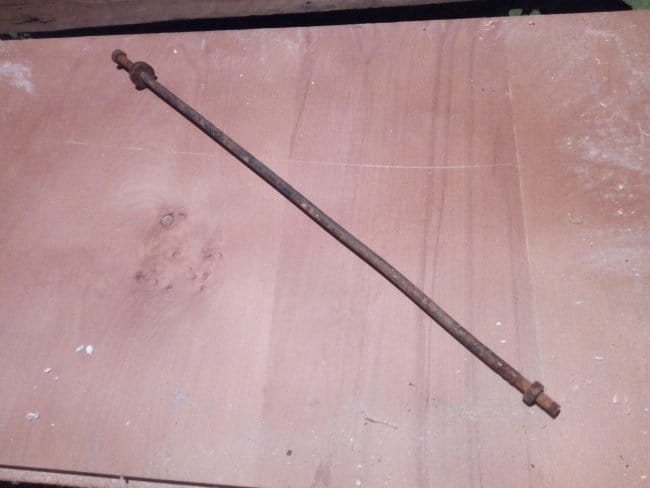

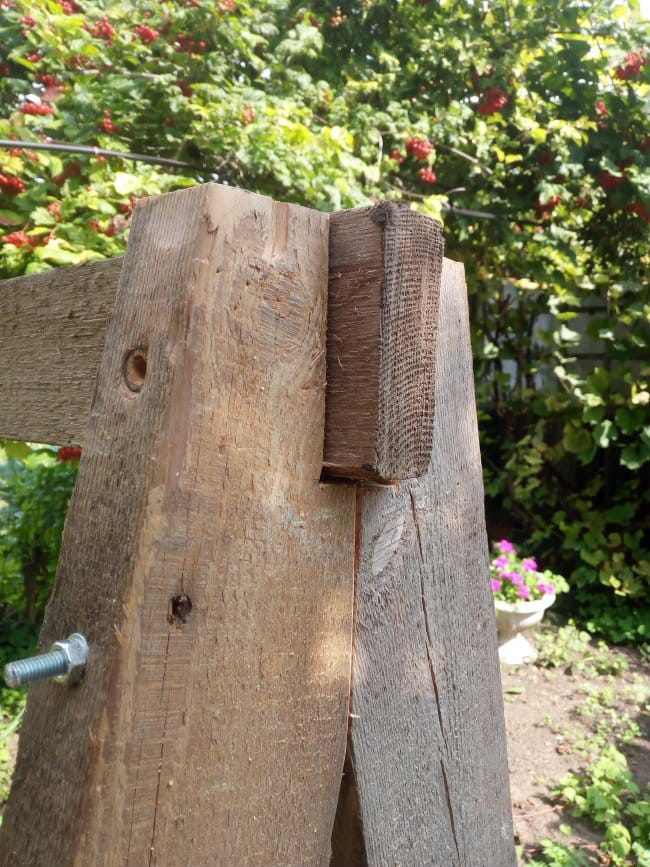

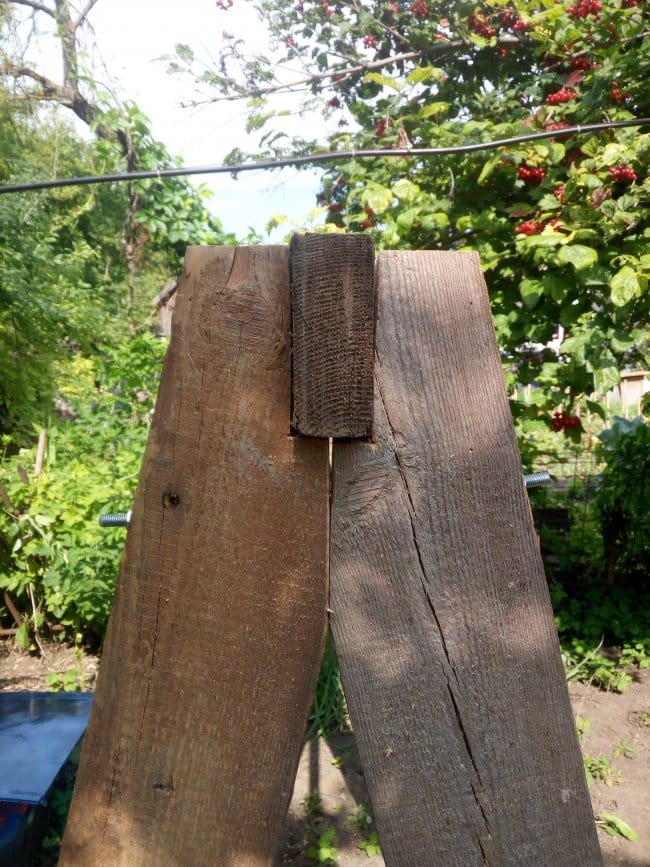

    Чтобы ее установить мне понадобилось вырезать в опорах для нее па прямоугольные пазы. Сама перекладина тоже из бруска. Я уложил ее в эти пазы и через вторые отверстия в верхних частях опорных балок проделал отверстия и в ней. Вставляю шпильку, с дух сторон надеваю широкие шайбы чтобы при затягивании гаек не продавить дерево, поверх них ставлю граверные шайбы и крепко затягиваю гайки. Соединение получилось крепким, никакого люфта не было. А граверы не дадут ему появиться в последствии эксплуатации. Получившуюся конструкцию – опорные балки с поперечной перекладиной устанавливаю на основание качелей и крепко закручиваю, повторяя те же действия что были описаны выше. Каждая опора крепится к основанию на двух точках. Основная часть работы выполнена.

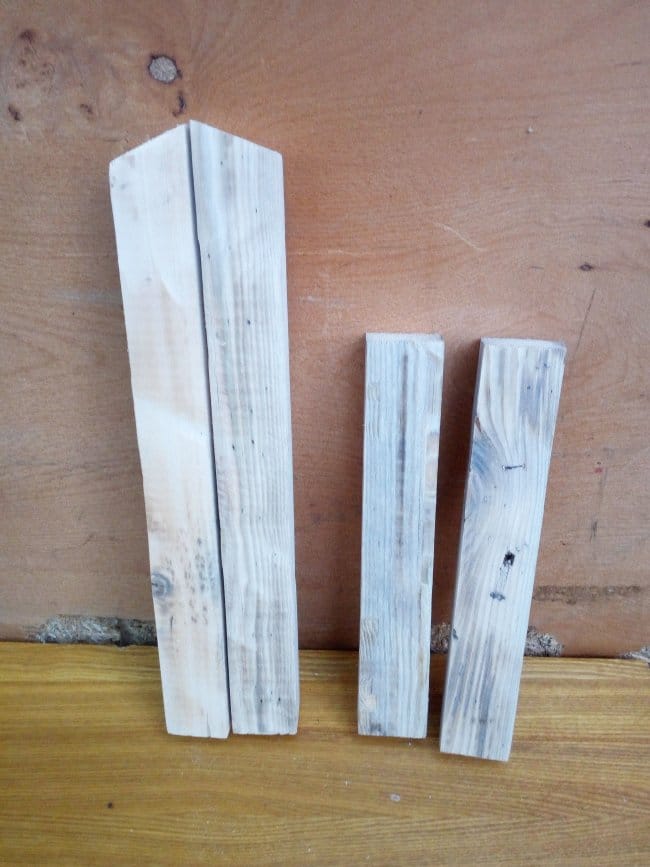

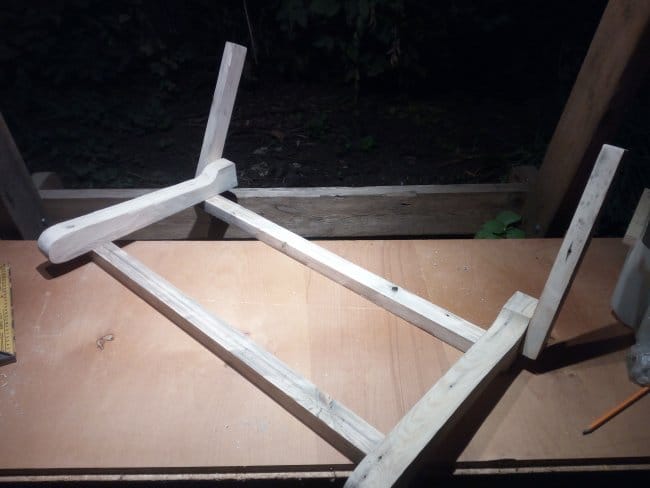

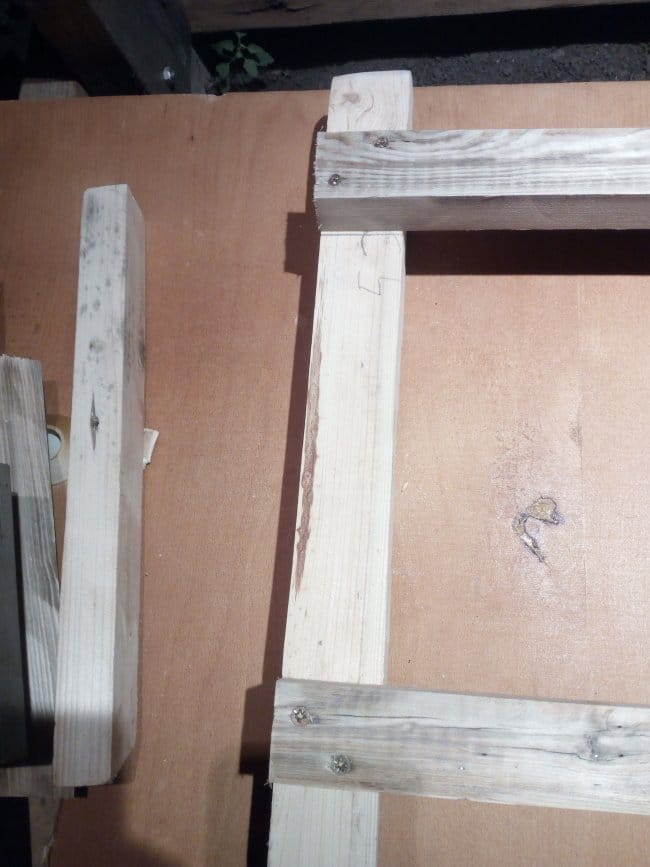

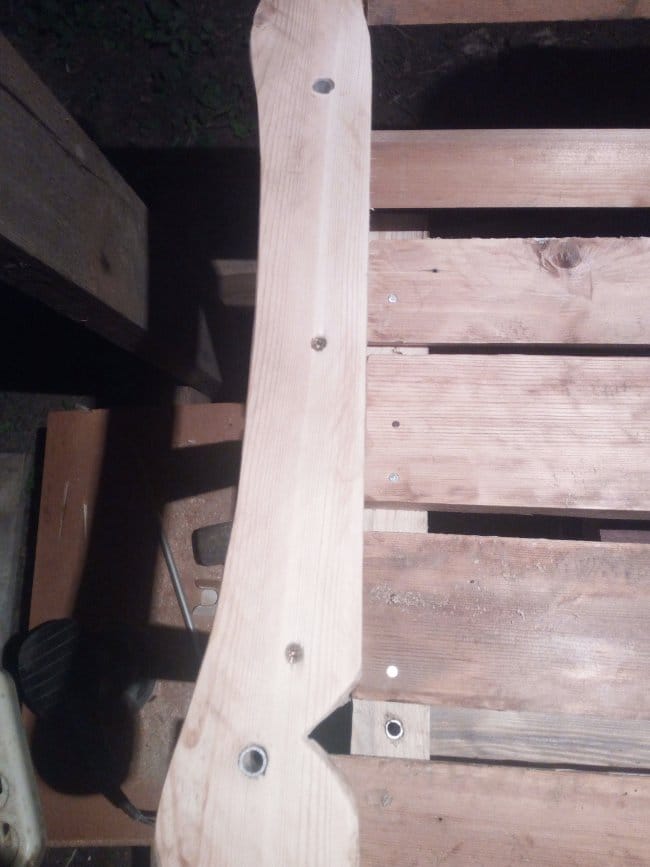

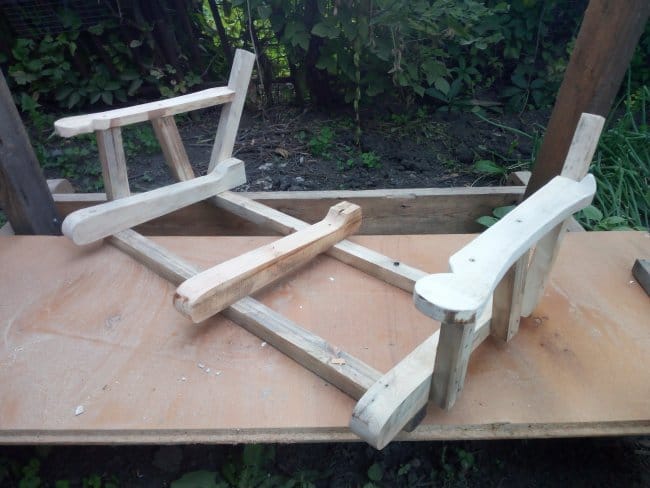

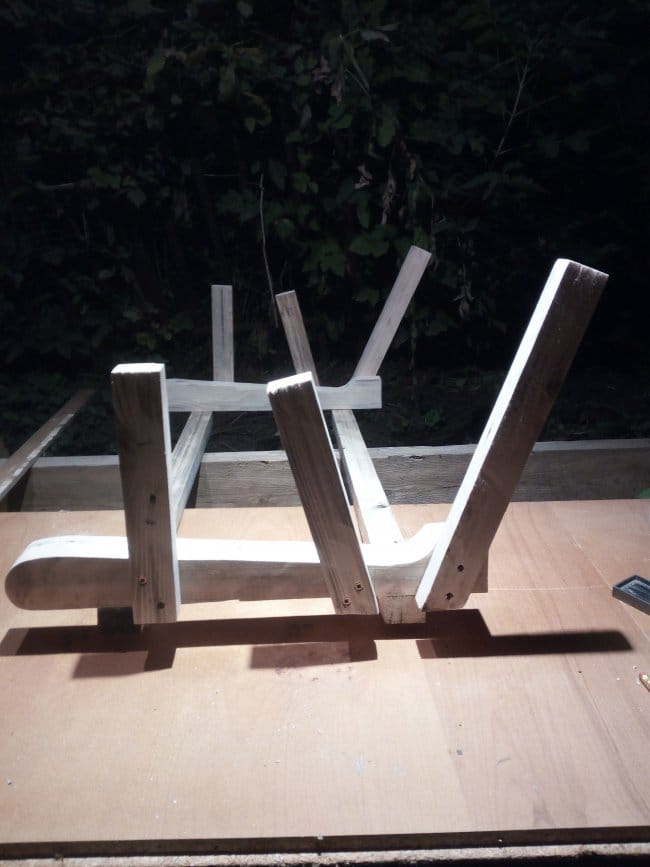

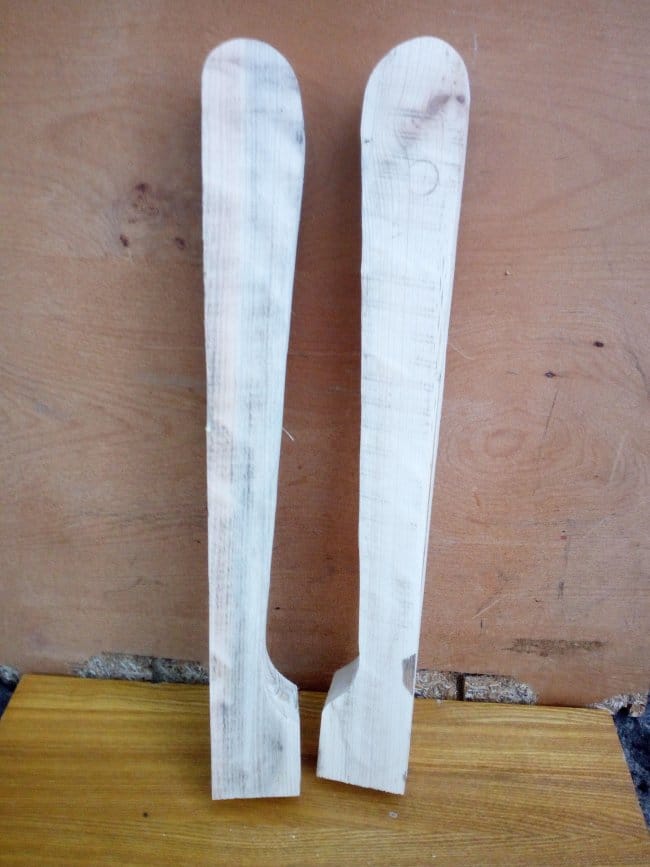

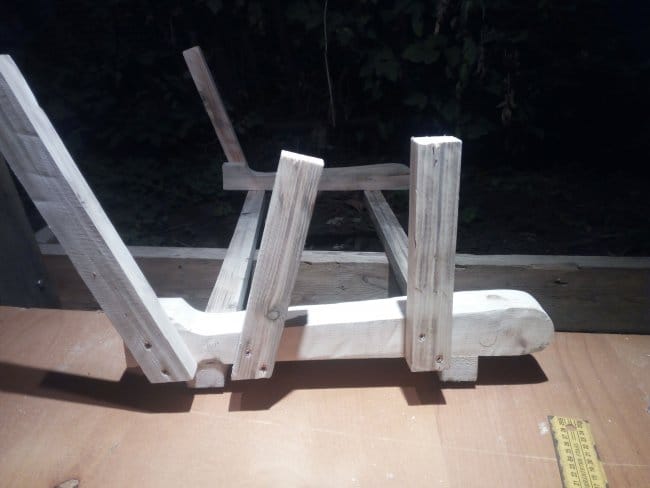

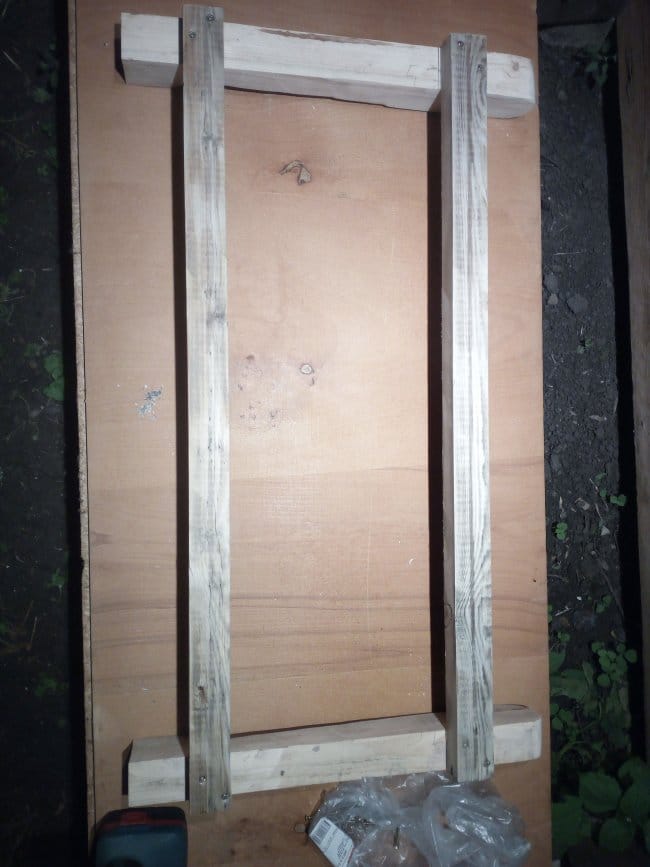

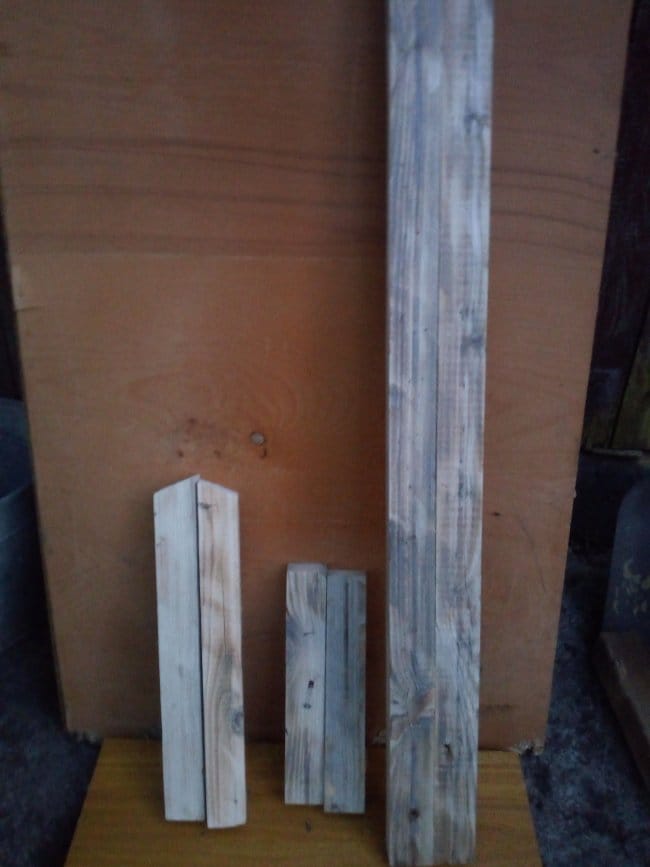

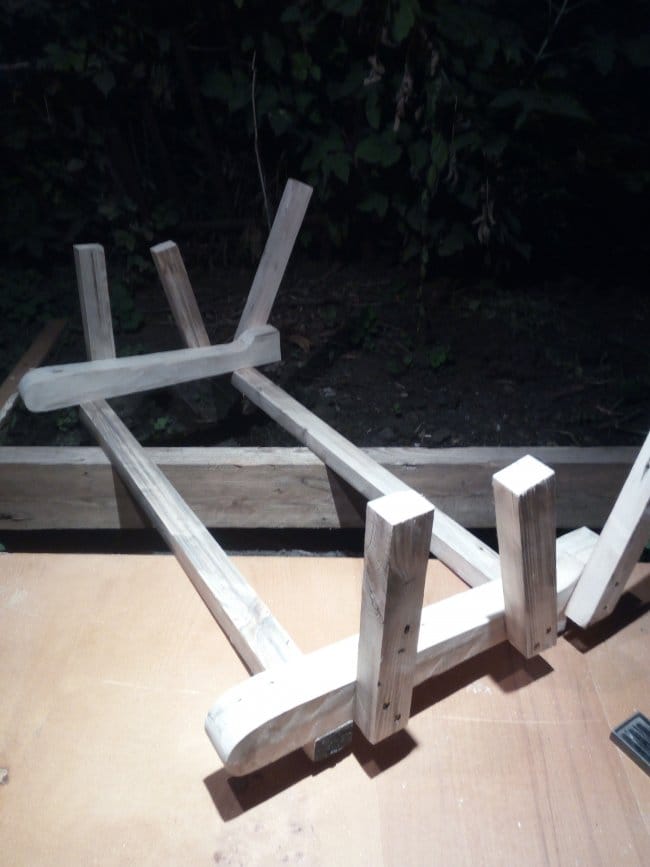

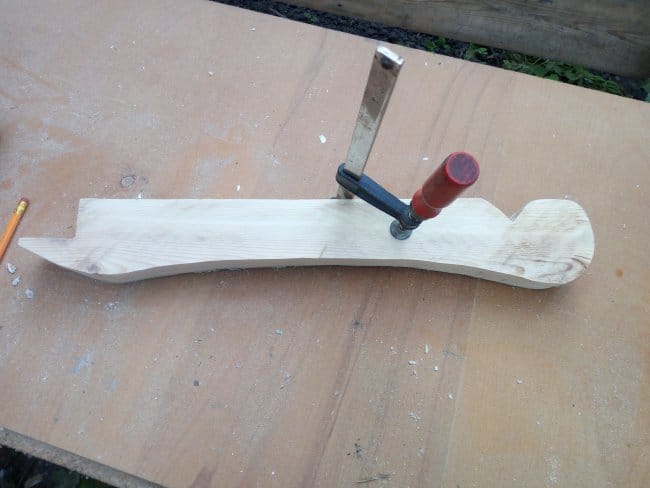

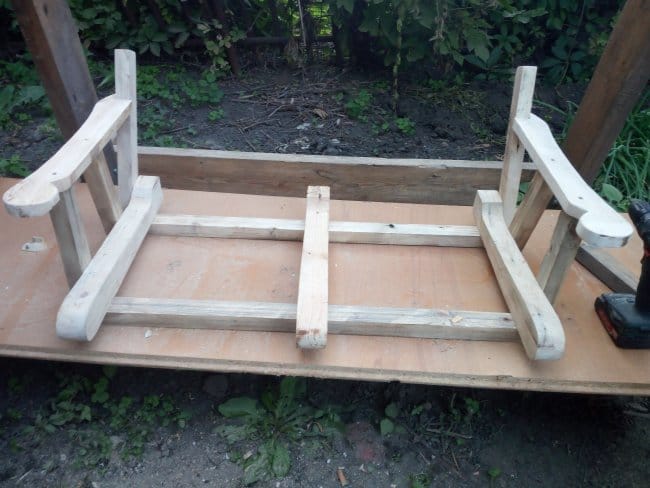

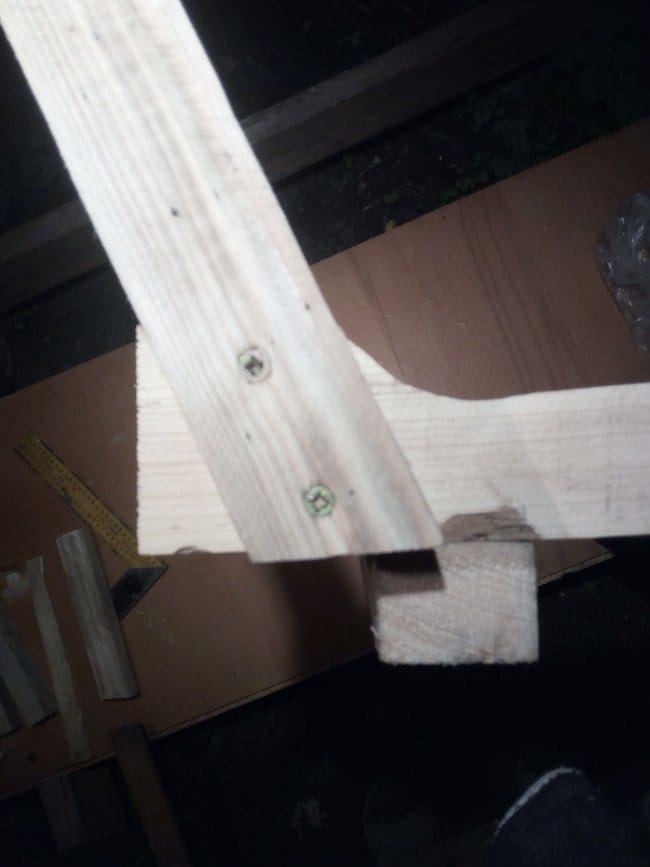

    Теперь приступаю к сборке сиденья. К этому я подошел достаточно серьезно, т.к. именно на нем будет основная нагрузка. Полазив в интернете, нашел несколько интересных вариантов их сборки. Немного модернизировав под свои потребности оба варианта, собрал на их основе одно. Получилось довольно неплохо. Правда по времени делалось оно даже больше чем все основание и крепления для самого сиденья. Части кресла, на которые будут нашиты доски, собрана из брусков 60х50 мм. Все остальные – из брусков более маленьких размеров. К основе крепятся бруски выполняющие роль опор для спинки и для ограждений – перил. Опорные части перил выравниваю – делаю их одной высоты. После вышеперечисленных действий наступает очередь изготовления самих перил. Их делаю в двух экземплярах в зеркальном отражении для обоих сторон. Все соединения кресла на саморезах. По своей длине кресло рассчитано на 2 человека – на ребенка и родителя, поэтому оно получилось длинным. Было решено поставить еще один брусок, чтобы доски не прогибались под тяжестью на них сидящих. Набиваю доски на которых будут сидеть и делаю спинку. Кресло готово. Теперь его необходимо повесить на перекладину.

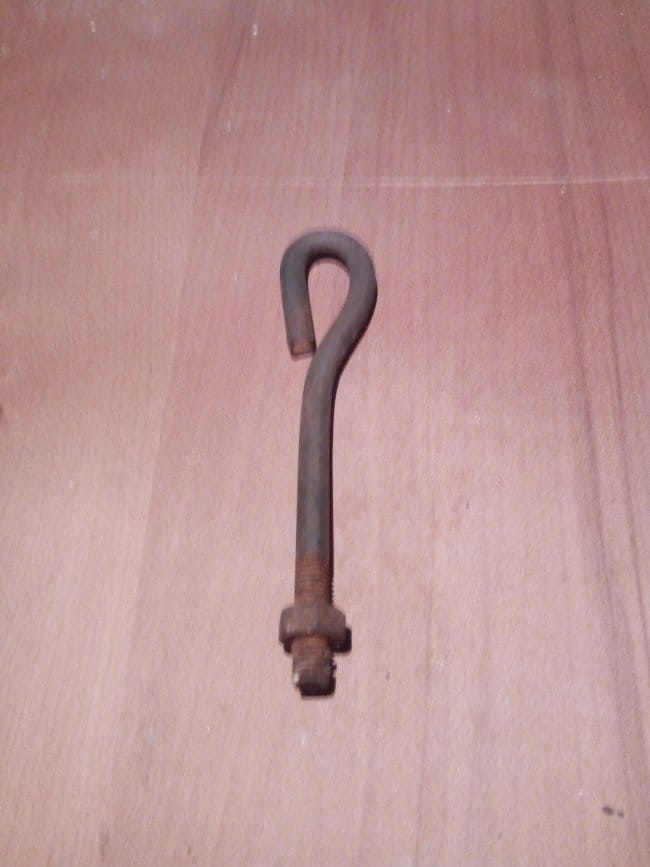

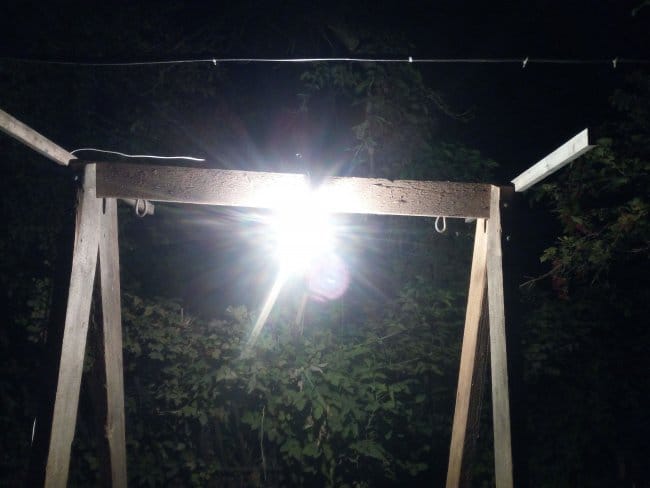

    В магазинах я не нашел креплений такого размера, чтобы они прошли насквозь перекладину и вышли снаружи. Были заворачивающиеся, но, во-первых они короткие, а во-вторых и самое главное мне они показались не очень надежными. Думаю их могло бы со временем вырвать во время катания, а это недопустимо. Поэтому их я тоже делал самостоятельно. На их изготовление пошла одна ось с резьбой на обоих концах. Распилил ее надвое и согнул так, чтобы получились ушки. В перекладине сделал отверстия и в них установил крепления, закрутив из с противоположной стороны.

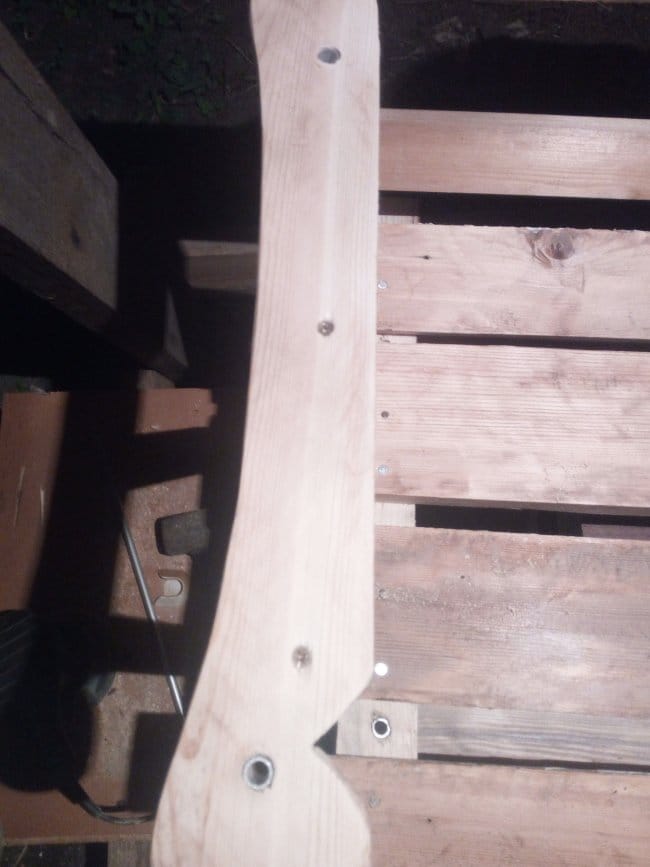

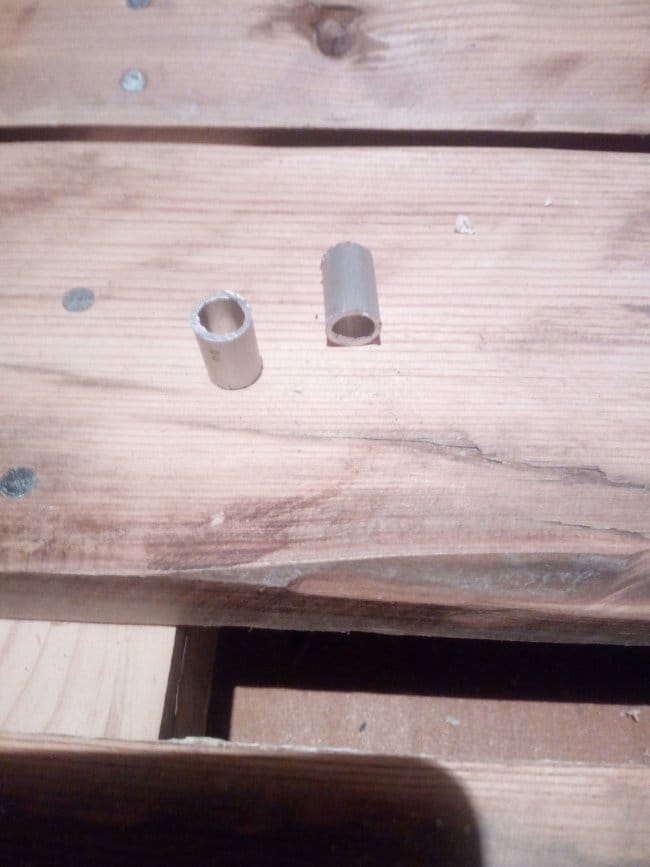

    Кресло я повесил на толстый металлический трос. В кресле высверлил отверстия для него, а чтобы он не перетирал дерево, установил в них алюминиевые цилиндры. Через них провел трос и закрепил снизу сиденья. А чтобы оно во время раскачивания не наклонялось в стороны, я под креплениями соединил их орехами, которыми соединяют силовые кабеля.

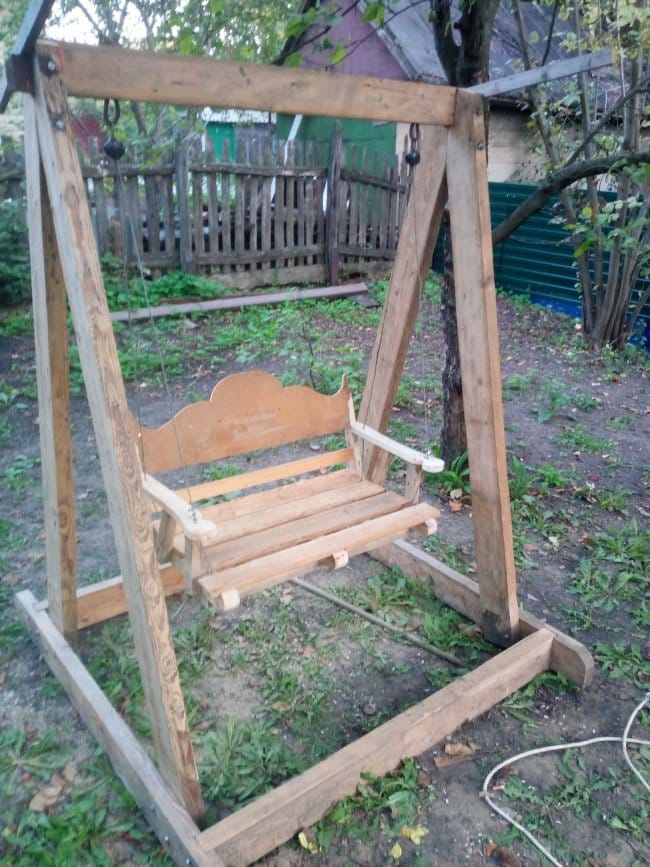

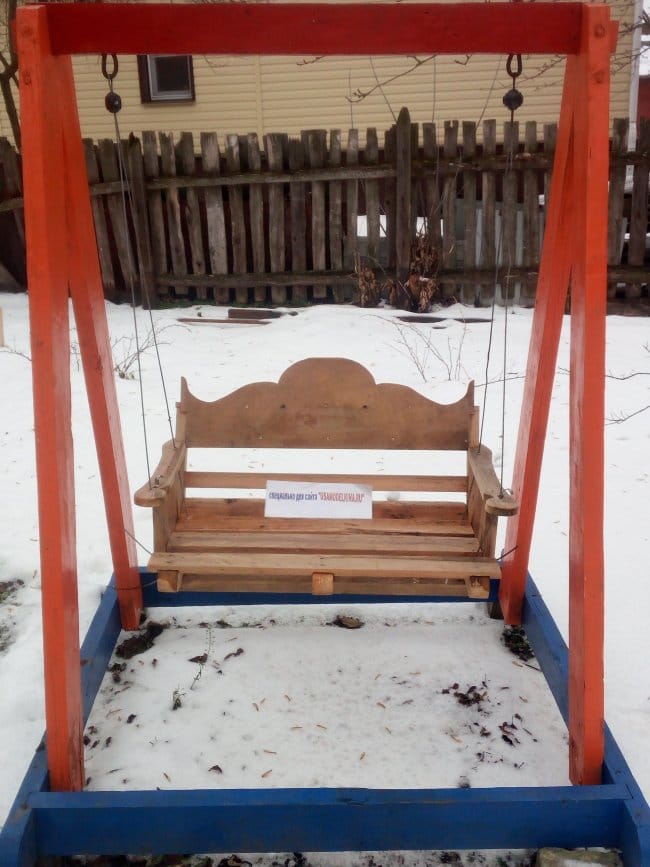

    Вот и все, качели готовы. Оставалось покрасить, но тут я не успел полностью этого сделать. Покрасил все, кроме кресла. Красил поздно вечером, а на утро ребенок их уже начал активно использовать по назначению. Так они и стоят не докрашенные до следующего лета. На зиму я их закрыл пленкой и поставил на кирпичи, чтобы не портилось дерево. Расконсервировал только чтобы сделать недостающие фотографии.



    Желаю всем вдохновения и творческих идей!
