Попросили меня изготовить многоканальное зарядное устройство (далее зарядка). Я ребятам уже собирал зарядку для свинцовых аккумуляторов. Сейчас зарядка будет заряжать оружие, в котором установлены Li-ion элементы формата 18650. Оружие для игры лазертаг. Практически все комплектующие мне передали. Задача понятна. Будем собирать.
Для самоделки необходимо:
- провода с разъемами;
- провод;
- платы контроллера заряда;
- мощный блок питания;
- двухсторонний скотч;
- короб кабельный;
- инструменты.
Комплектующие.

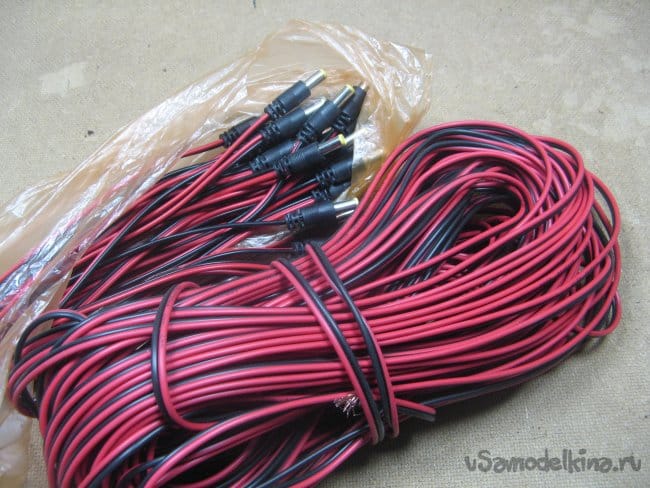

Были куплены короткие провода с разъемами 5.5*2.5, длиной 250 мм. Для удлинения куплен похожий провод. Провода будут наращиваться пайкой, места пайки изолированы термо-усадочной трубкой.
Готовые контроллеры из Китая, собраны на микросхеме TP4056. Платы дешевые и надежные.
В качестве внешнего блока питания, применен готовый блок 5В/30А.
У меня залежался отрезок двухстороннего скотча. Применим, чего ему пропадать.
Короб был в наличии, покупать не пришлось. Применим. Отрезка как раз хватило.
Сборка.
Первым делом спаиваю контроллеры в ячейку по пять штук. Такое количество нашел оптимальным. С короткими ячейками удобно работать и провод не будет перегружен.

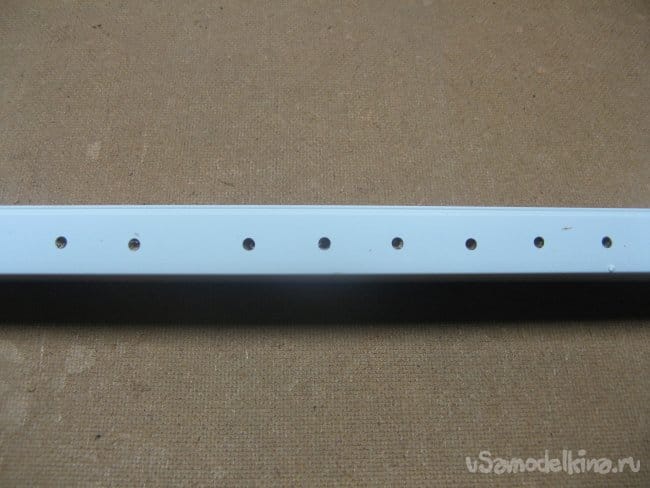

На коробе размечаю места под провода. Сверлю отверстия. Всего 25 штук, контроллеров соответственно будет тоже 25.
Заводу провода в отверстия.
На контроллеры клею скотч.
Чуть не забыл про заглушки. Их вырезал из листового пластика.
Так же вырезал деревянные подставки. Они выполняют роль подставок при креплении на стену.
Припаиваю выходные провода, с разъемами, к контроллерам заряда. Подключаю внешний блок питания. Нужно проверить режим переключения светодиодов при зарядке. Для имитации оружия, собрал проверочный «модуль». Он состоит из элемента формата 18650 и ответного гнезда. Подключаю. Так проверяю все контроллеры.

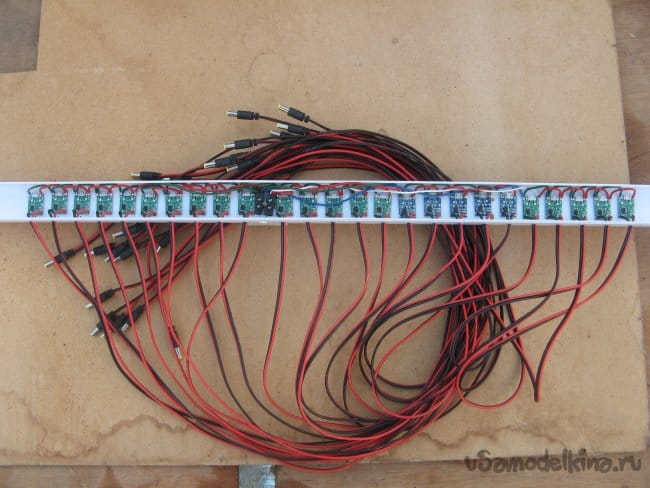

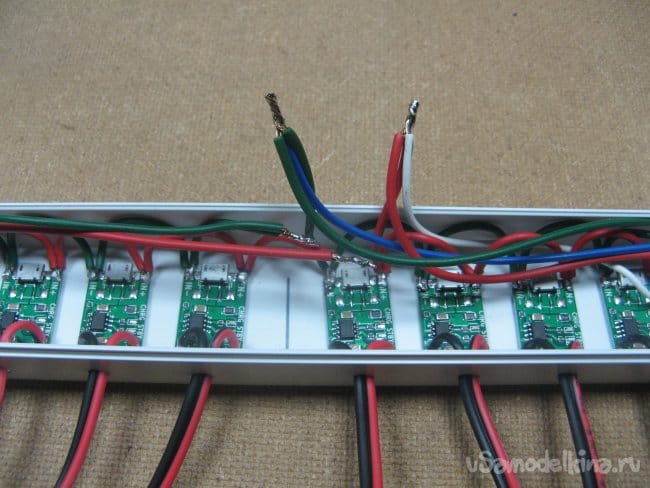

Все контроллеры приклеиваю. Питающие провода спаиваю параллельно.
Подключаю провода на колодку. Входной кабель будет 2*2.5, длиной около одного метра. Еще раз проверяю работу всех контроллеров.

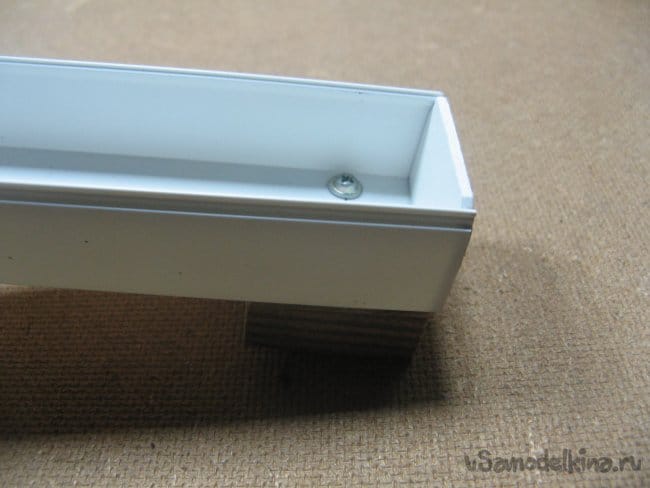

Заглушки клею на супер клей. Деревянные подставки прикручиваю к коробу.
В подставках сделаю отверстие, для крепления зарядки на стену, если такое будет нужно.
Так выглядит собранная зарядка, получилось компактно.
Так выглядит устройство в работе у человека.
Вот такое зарядное устройство получилось. Трудится у человека более недели. Все отлично.
