Предлагаю к рассмотрению, как можно заряжать 18650, не используя никакие микросхемы и контроллеры. Конечно, такой вариант зарядки аварийный, но в целом работает неплохо. При зарядке по такой схеме я не обнаружил ни малейшего нагрева аккумуляторов, но недостаток в том, что зарядка довольно продолжительная. Но мне спешить некуда и у меня аккумуляторы стоят на зарядке ночь или даже сутки.
На всякий случай скажу, что самоделка может быть огне/взрывоопасна, хотя я так не считаю.
Материалы и инструменты:
Материалы:
- диод с падением напряжения 0.5-0.6В;
- зарядка для телефона 5В;
- кусок кабеля;
- маленькая лампочка от гирлянды или подходящий резистор (на всяк случай);
- доска, саморезы, жестянка, кусок шланга (для самодельного слайдера).
Инструменты:
- шуруповерт или отвертка;
- паяльник;
- мультиметр (желательно).
Процесс изготовления самоделки:
Шаг первый. Слайдер

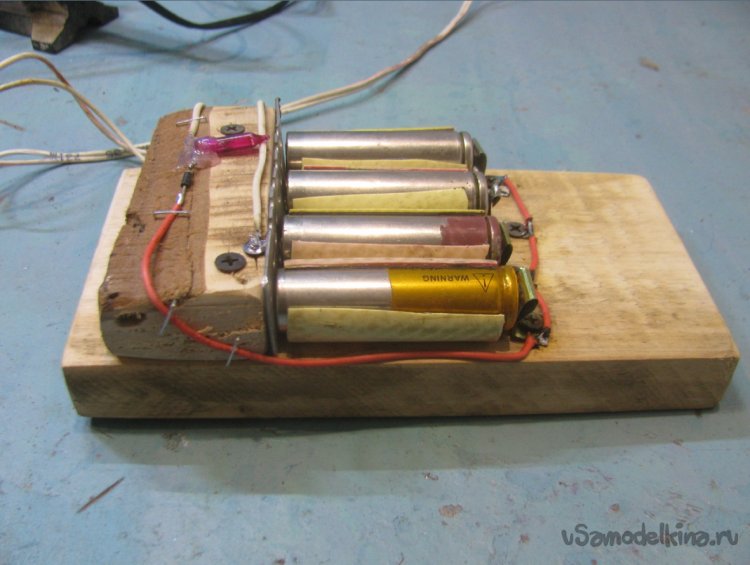

Первая моя модель заряжала всего один аккумулятор, но я его решил расширить до 4 штук. На доске степплером закрепил куски шлангов, в итоге аккумуляторы теперь никуда не катятся и сидят на месте.
Далее прикрутил упор для минусовых контактов в виде бруска. Минусовым контактом выступает крепеж для гипсокартона (просто было под рукой).
Что касается передних контактов, плюсовых, то их я вырезал из пружинистой жестянки и залудил места соприкосновения. Контакты прикручиваются к доске саморезами. Лучше, конечно, использовать пружинки, но мне лень было искать.
Шаг второй. Пайка

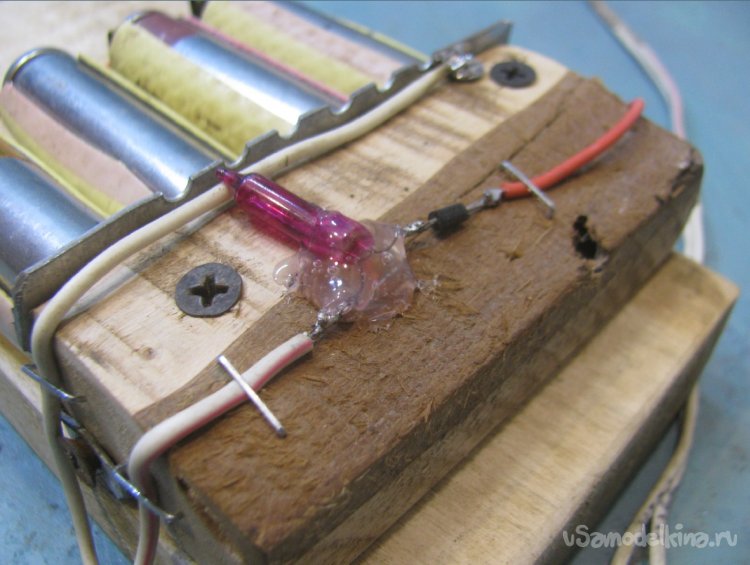

Теперь плюсовой провод припаиваем к плюсовым контактам и крепим провод к доске степплером.

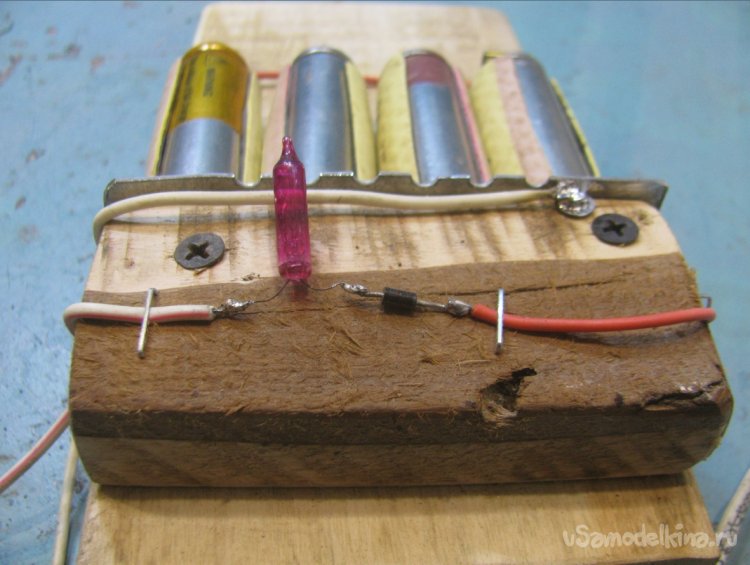

Последовательно на плюсовом проводе припаиваем диод и маленькую лампочку. Диод у меня с падением напряжения 0.6В, это значит, что напряжение 5В от блока питания снижается до 4.4В. Что касается лампочки, она защищает схему от короткого замыкания, от перепутывания полярности и так далее. При включении глубоко разряженного АКБ в зарядку, лампочка начинает гореть и по мере разрядке затухает.
Минус припаиваем к нашему гипсокартонному подвесу, включаем зарядку для телефона в сеть. Зарядка идет, даже при длительном процессе зарядки ничего страшного, даже слабого нагрева не происходит. После зарядки батареи до 4.2В напряжение зарядки равно 0.2В, а сила тока там выходит очень незначительной.
Шаг третий. Восстановление 18650
Я также нашел старые АКБ, которые долго валялись без дела, напряжение на них было 0В, они вообще нее звонились. В ютубе подсмотрел, что под плюсовым контактом есть газовый предохранитель, он разрывает цепь, если внутри АКБ по каким-то причинам происходит газообразование.
Клапан можно нажать иглой, я так вернул к жизни три АКБ с напряжением 0В, на них сразу появилось напряжение. На одном более 3В, на других около 1В. Все аккумуляторы были вставлены в мою зарядку и успешно заряжаются до 4.2В
Конечно, емкость старых АКБ уже утеряна, но в фонарике и прочих мелких задачах они все еще трудоспособны. Ну а на этом все, удачи и творческих вдохновений!
