    USB зарядка из обычной зарядки


    USB зарядка из обычной зарядки от нокии, если интересно то Вам сюда

    USB зарядка из обычной зарядки

    Пару дней назад столкнулся с проблемой зарядки мобильного телефона, так как оригинальная зарядка вышла из строя по не понятной причине. Сразу я начал задумываться над покупкой новой зарядки, но когда пошел в магазин и увидел цену на зарядку к моему Lenovo a708, то сразу вспомнил, что у меня завалялась достаточно мощная зарядка от старого телефона Nokia 6303, и задумался над тем, что можно самому попробовать сделать зарядку для моего Lenovo. Именно из уже ненужной тоненькой зарядки от Nokia мы будем делать USB зарядку или зарядку с USB выходом.

    И так, для сборки нам понадобится:
    • Старая зарядка от Nokia
    • USB вход 2.0
    • Паяльник и паяльные принадлежности (Флюс, канифоль, олово)
    • Термоклей (я использовал обычный клей момент универсальный)
    • Отвертка (для того чтобы аккуратно разобрать старую зарядку)
    • Хорошо заточенный нож


    Корда мы собрали все необходимое – можно приступать к сборке, вернее к разборке старой зарядки от нокиа. Как видно на фото мы имеем плату зарядки, USB вход 2.0, и коробочку от зарядки.

    Для начала нужно сделать отверстие необходимого размера в коробочке для USB входа.

    Я сначала плавил пластмассу паяльником потом ровнял ножом. Вот что получилось у меня

    После того как отверстие готово и USB входит туда с небольшим усилием, можно приступить к следующему этапу, а именно к пайке.

    Должно получиться следующее

    Берем плату зарядки и отпаиваем от нее старый провод, при этом нужно запомнить полярность чтобы не перепутать провода когда будем паять провода к входу. Можно немного упростить задачу и просто обрезать провод, чтобы его длинны было достаточно для монтажа
    В моем случае ну и в большинстве случаев:
    красный – это плюс
    чёрный – это минус
    ну и соединяем с входом по уже давно известной схеме

    Ну и вот, собственно, что получилось у меня, у вас, я думаю должно получиться что-то похожее

    Чуть не забыл, для того чтобы телефон определил нашу зарядку нужно перемычкой соединить два средних контакта на USB выходе, как я обозначил на картинке.

    После того, как все спаяно правильно можно собирать зарядку. Вот что получилось

    Для повышения надёжности необходимо залить выход, лучше всего термоклеем или моментом как сделал это я.

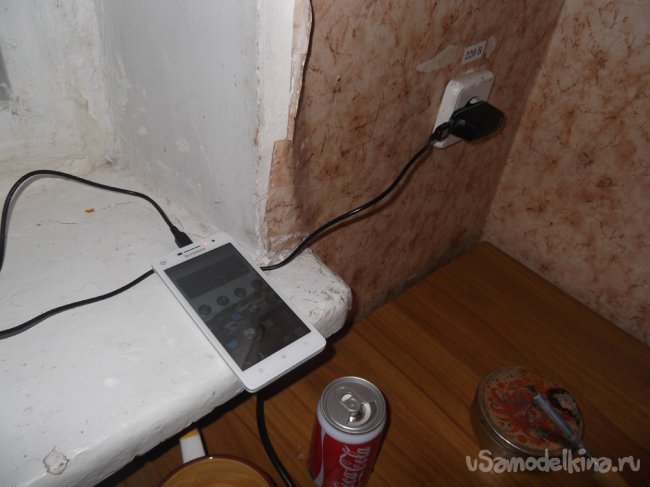

    Когда все высохнет можно приступать к тестированию. Зарядка идет, о чем свидетельствует сообщение на экране и горящий красный индикатор на корпусе.

    Всем спасибо, и удачи=)
