    Перестраиваемая активная антенна на DVB-T2

    Здравствуйте,
    Сегодня, своими руками – активная антенна с возможностью перестройки под нужную частоту несущего пакета DVB - T каналов.

    Конструкция данной антенны основана на приёме телевизионных каналов видоизмененным кольцевым вибратором и в реальных условиях показала себя очень неплохо.

    В моём случае пакеты DVB - T находятся на 36 и 50 каналах ДМВ, с ретранслятора, расположенном в 15 км., а так же на 57 и 59, с вышки, удалённой за 100 км. (точнее 95) от места где производилось испытание этой антенны, поэтому опубликованные в видео размеры, с учётом перестройки, были выбраны для каналов с 26 по 59.

    Но если нужные пакеты каналов будут в другом частотном диапазоне, антенну можно изготовить и по другими размерам с возможностью перестройки с 21 по 49 и с 30 по 69 каналы, причём изменения размеров будут касаться, лишь диаметра кольцевого вибратора.

    Материал для изготовления:

    Провод алюминиевый Ø 3 ÷ 5 мм.

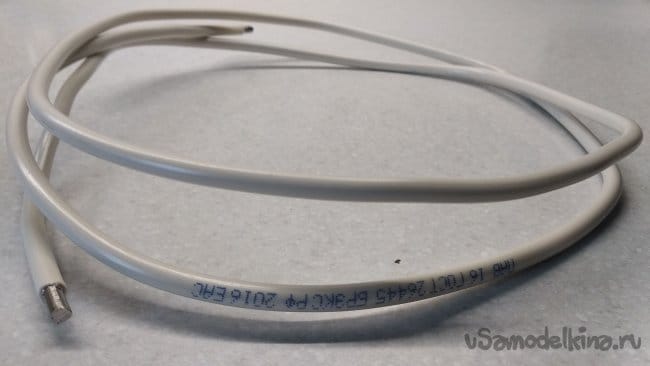

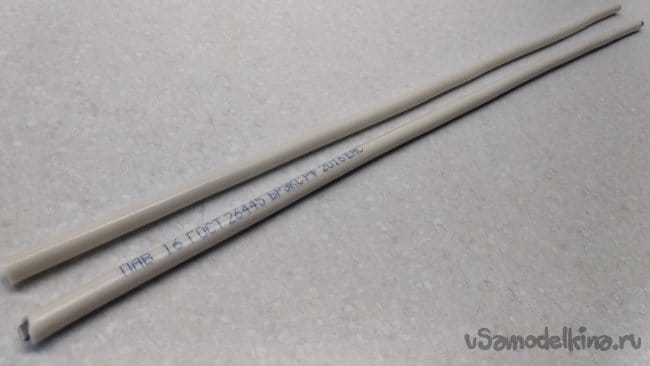

    Я применил провод ПАВ 16 (провод алюминиевый одножильный сечением 16 кв.мм)

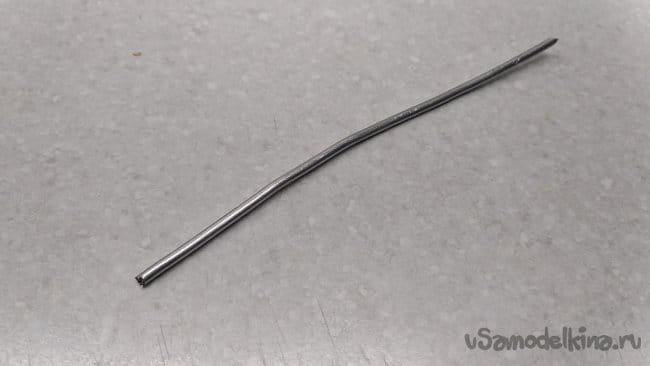

    Обрезок (100 ÷ 150 мм) алюминиевого провода Ø 2 ÷ 2,5 мм.

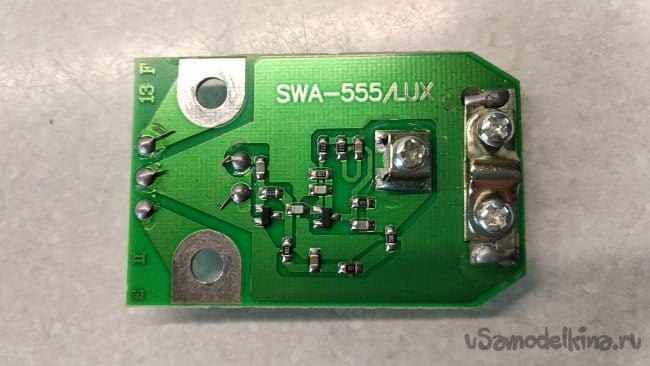

    Усилитель антенный для «сушилки» (любой) - 1 шт.

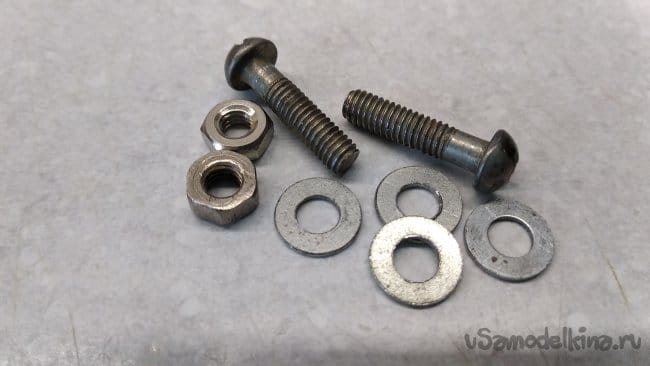

    Комплект метизов состоящий их двух винтов М4, двух гаек М4, и четырёх соответствующих шайб.

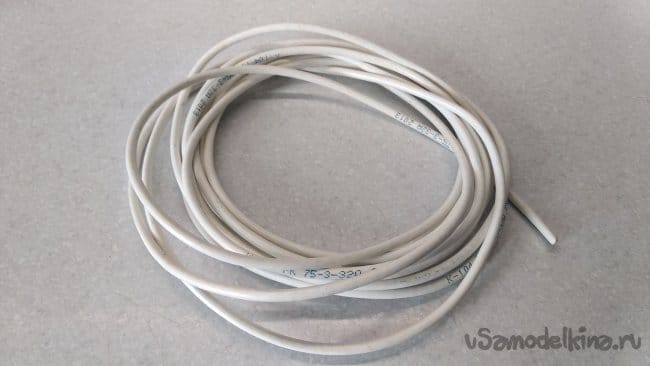

    Коаксиальный (антенный) кабель РК 75-3 (любой удобный, не толстый, мягкий).

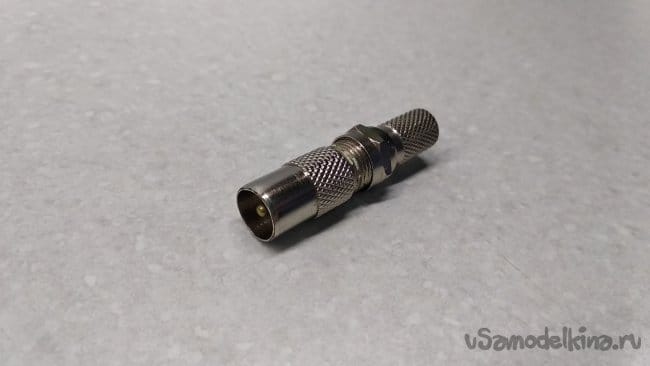

    Антенный телевизионный штекер (любой) - 1 шт.

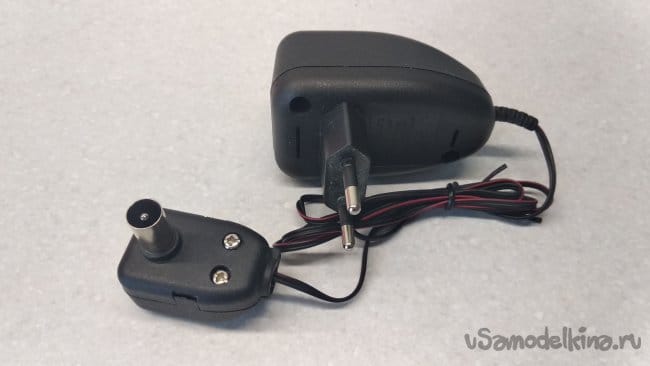

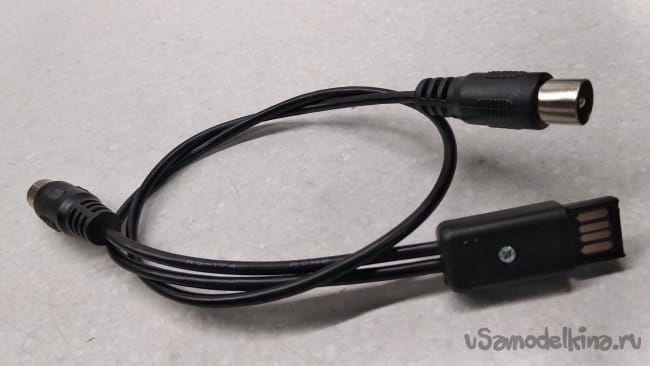

    Отмечу, что при использовании такого сетевого инжектора питания (см. фото) - штекер будет не нужен.

    Инжектор питания - 1 шт.

    При использовании антенны в комплекте с цифровой приставкой, питание осуществляется соответствующей настройкой в самой приставке, и инжектор питания будет тогда не нужен.

    Изготовление:

    От провода ПАВ 16 отрезать два куска по 300 ÷ 350 мм.

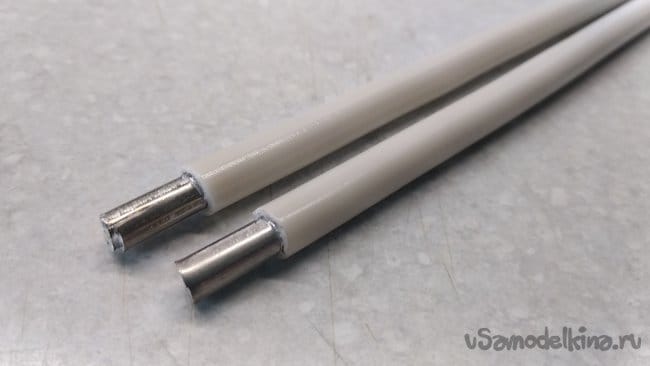

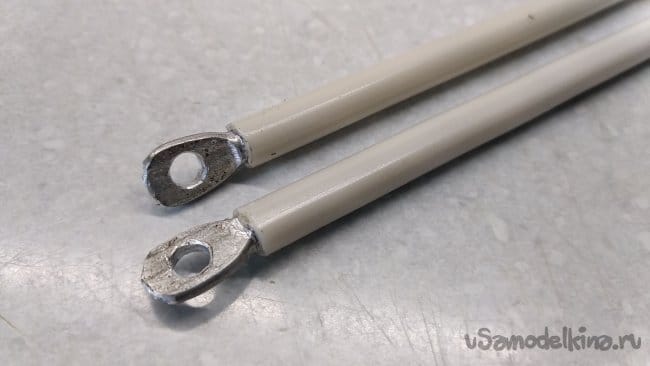

    С одного края каждого отреза сделать зачистку от изоляции на 10 мм.

    Слегка расплющить и сделать отверстия Ø 4 мм.

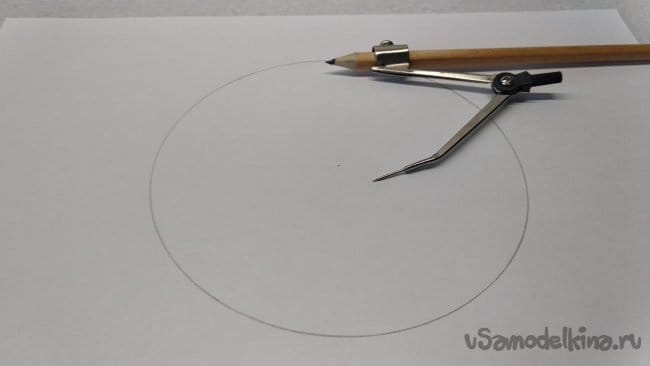

    На бумаге формата А4 вычертить круг диаметром зависящим от выбранного диапазона перекрытия каналов.

    21 ÷ 49 канал - Ø 145 мм.
    36 ÷ 59 канал - Ø 130 мм.
    30 ÷ 69 канал - Ø 120 мм.

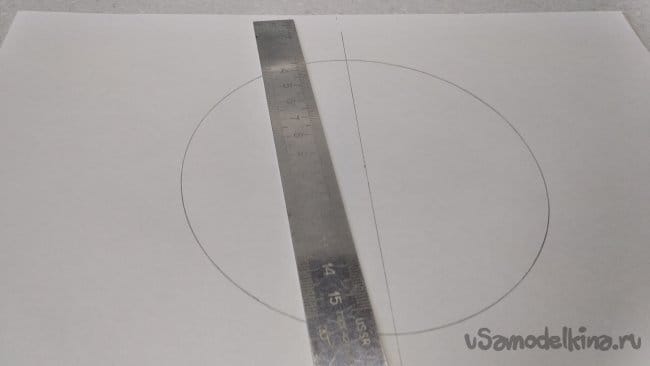

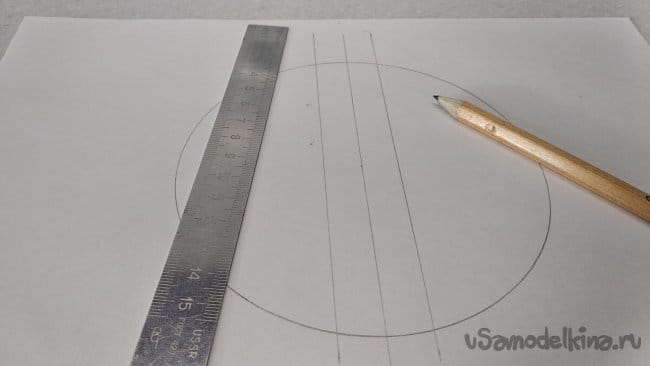

    Через центр окружности провести линию, выходящую за пределы круга.

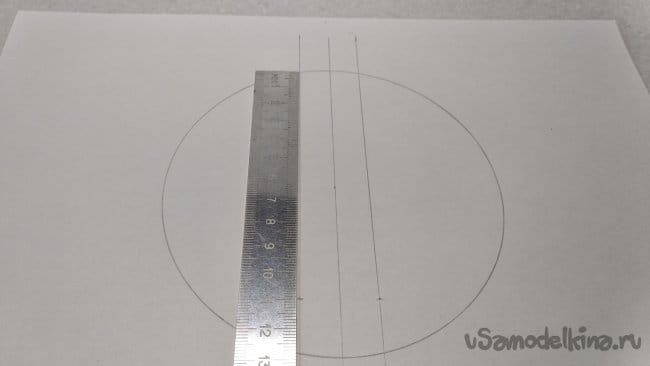

    На расстоянии 13 мм по обе стороны от неё разметить и прочертить две параллельные линии.

    От края окружности на линиях сделать отметки на расстоянии 110 мм.

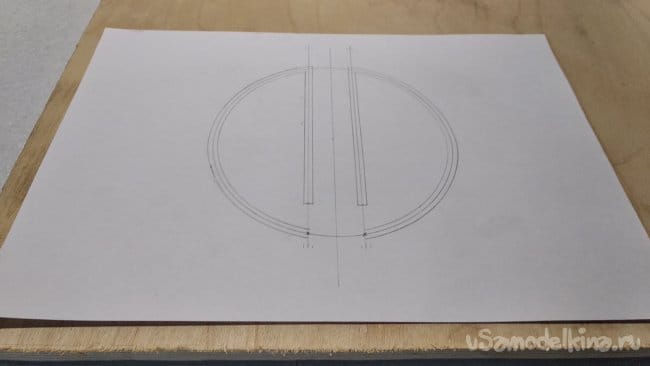

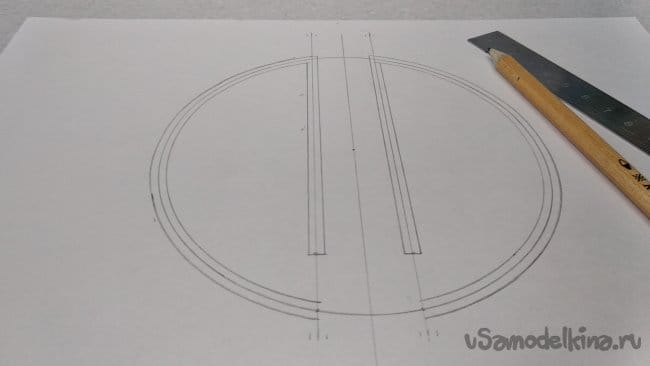

    Учитывая диаметр провода с изоляцией и без, вычертить, отталкиваясь от ранее нанесённой осевой линии, эскиз антенны.

    Несколькими каплями любого клея закрепить лист бумаги на подходящем куске фанеры.

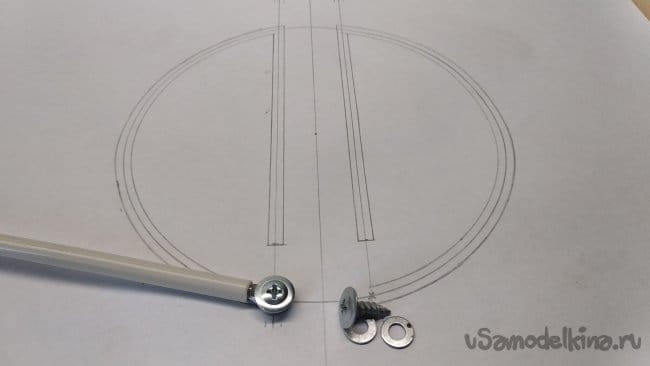

    С помощью двух подложенных шайб и подходящего самореза закрепить подготовленный край одного из обрезков провода, в месте пересечения ранее нанесённых линий с окружностью.

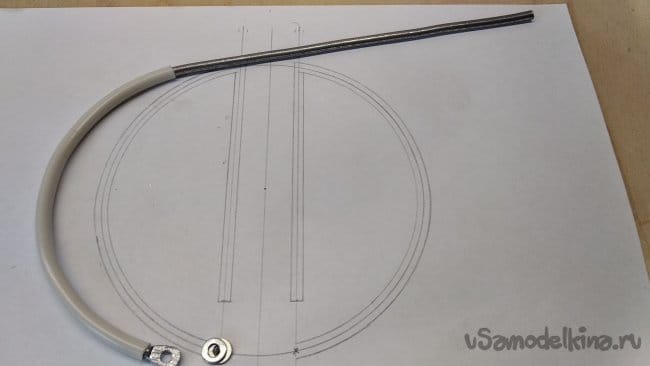

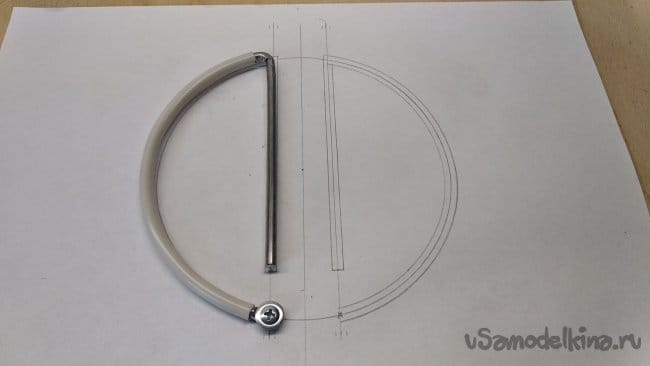

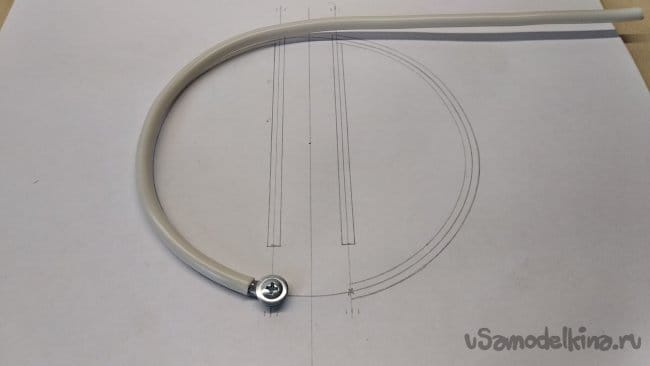

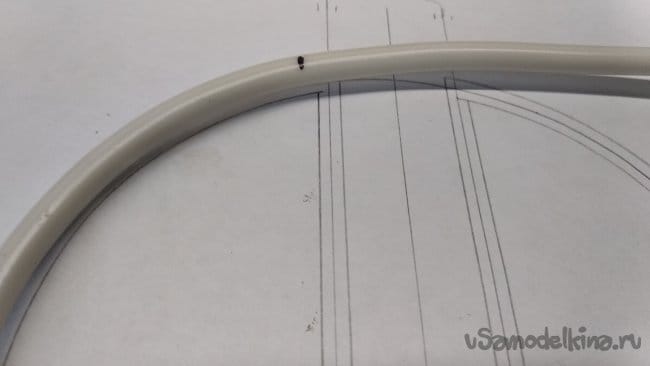

    Согнуть провод по размеченному на бумаге контуру.

    Отступя около 5 мм от вертикальной осевой линии на изоляции сделать отметку.

    Сделать надрез и снять изоляцию.

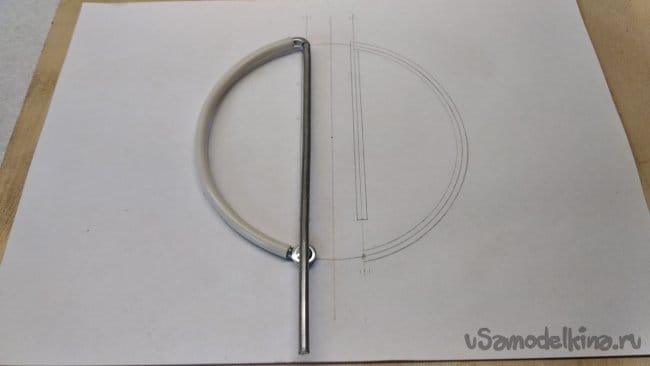

    Согнуть оголённый участок провода по вычерченному контуру.

    И обрезать до отмеченного на чертеже размера.

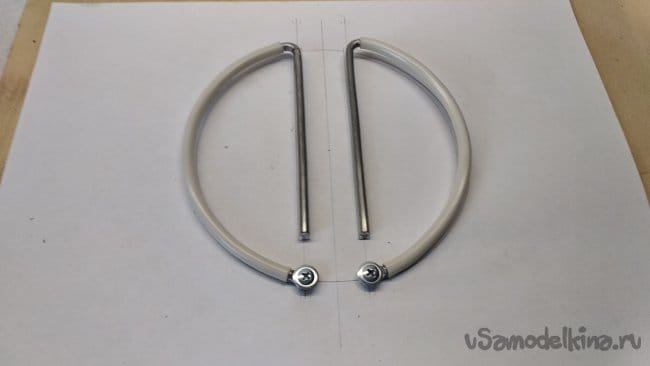

    Те же манипуляции произвести и со вторым куском провода.

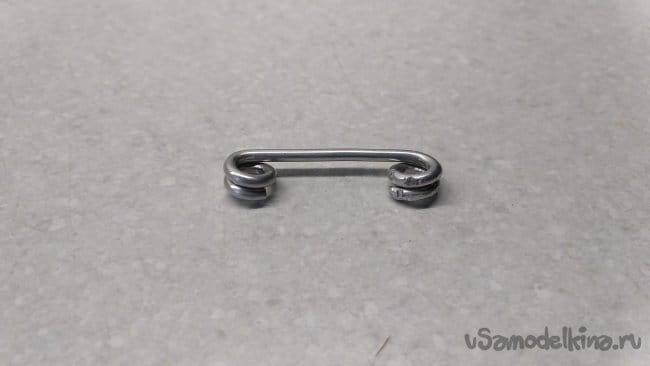

    Из отрезка алюминиевого провода Ø 2 ÷ 2,5 мм сделать перемычку с межосевым расстоянием 26 мм.

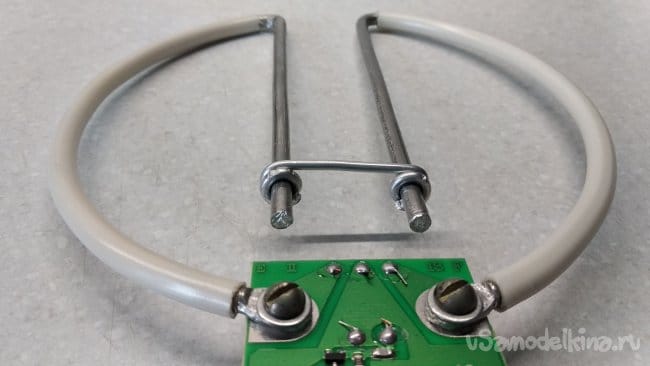

    Собрать антенну, туго стянув винтами усилитель и приготовленные элементы между собой.

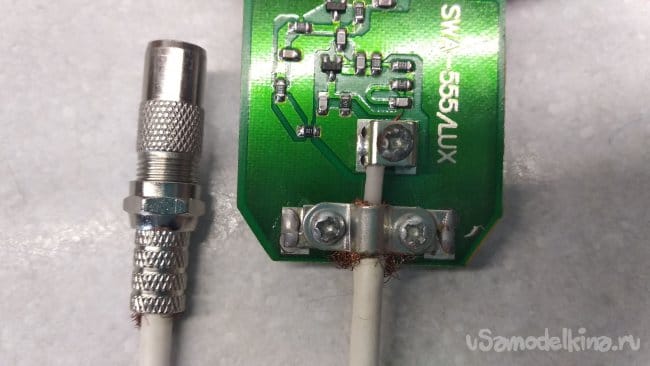

    Зачистить телевизионный кабель подсоединить антенный усилитель с одной стороны и штекер или сразу инжектор (в случае применения сетевого) с другой, внимательно проследив за отсутствием замыкания между оплёткой и центральной жилой коаксиального кабеля.

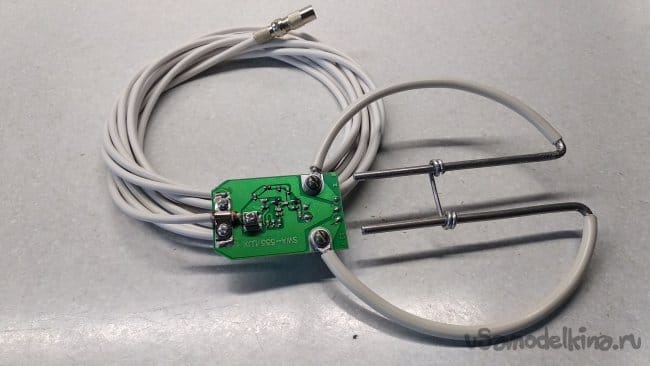

    Собрать все комплектующие вместе.

    Остаётся расположить антенну в удобном месте, где приём будет устойчивым и, сжав пассатижами, зафиксировать перемычку на антенне в месте, где сигнал будет максимальным для обоих пакетов телевизионных каналов.

    К сожалению, всё же эта антенна не универсальна, и не может заменить, например активную направленную, но зато она проста, и уверен, выручит в подавляющих для подобных нужд случаях.

    На этом всё.
    Удачи!
