    Картина-антенна для Т2 телевидения

    Картина-антенна для Т2 телевидения


    Приветствую вас, самоделкины!!
    В этой статье речь пойдет об антенне исполненной в виде картины. Такой антенной можно будет принимать как цифровые каналы так и аналоговые, но я буду использовать ее именно для цифровых Т2 каналов.

    На мысль декорировать антенну таким образом, меня натолкнуло острое нежелание вешать наружную антенну и тянуть провод по квартире, да еще и через балкон на котором недавно только был закончен ремонт. А теперь снова что-то сверлить и откручивать? Ну нет уж.

    Да и в самой комнате ставить на стол или шкаф какого-то алюминиевого монстра на ножках и с рожками мне тоже как-то не особо хотелось.
    В общем кто заинтересовался читаем или же можно посмотреть видео.


    Материалы и инструменты:
    -Картина
    -Картон
    -Кабель коаксиальный
    -Коннекторы для кабеля
    -Скотч
    -Фольга алюминиевая
    -Нож канцелярский
    -Термоклеевой пистолет

    Процесс изготовления самоделки.
    Как видим из списка материалов и инструментов ничего специфического не потребуется, трудности разве что может вызвать картина, не у каждого она в доме есть. Но у меня сын занимается творчеством, а поэтому для меня это вообще не проблема.

    Сразу хочу заметить, что это будет антенна без усилителя и работать она сможет, если телевышка от вас относительно не далеко, в моем случае это около четырех километров. Хотя при желании и усилитель в нее внедрить можно будет. Я уже пробовал, получилось, но мне без надобности, и так стабильный сигнал.

    И еще, стена, на которой будет висеть картина-антенна должна быть боле или менее перпендикулярна направлению на вышку, в моем случае отклонение составило около 20 градусов. Все это, и расстояние и направление я проверил при помощи Google карт.

    Шаг первый.

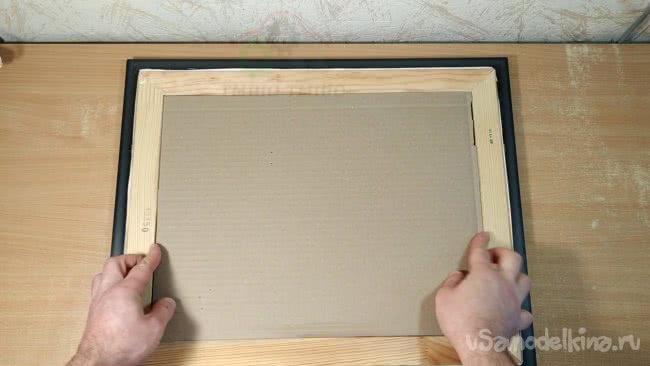

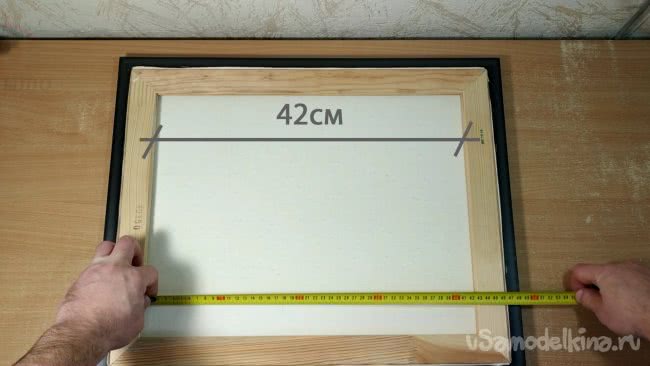

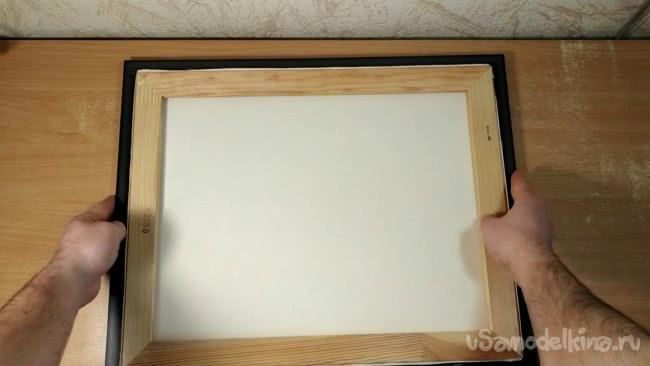

    Итак, начнем. Рамка антенны будет располагаться на листе картона, который нужно вырезать по картине. Для этого нужно найти подходящую картину. Расстояние между внутренними рамками обратной стороны картины должны быть не меньше 42см по высоте и 24см по ширине, иначе антенна просто не поместится по картину.

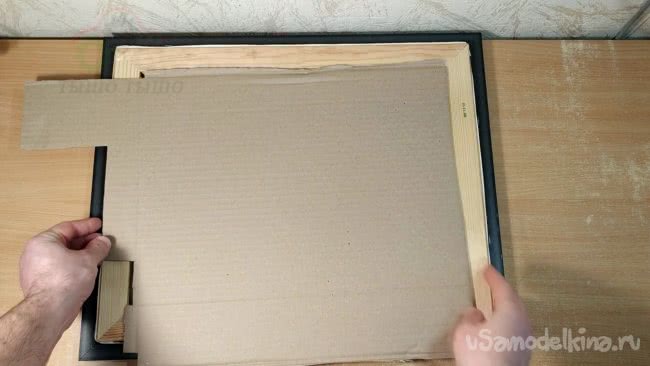

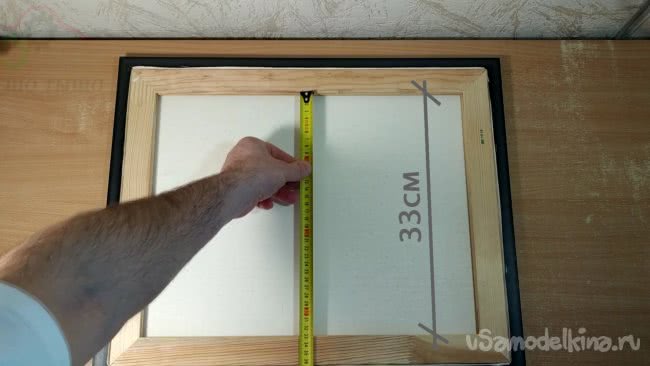

    Я отжал у своего сына вполне подходящую картину . В моем случае размеры внутренней части составили 42см в высоту, и 33см по ширине. Я вырезал лист картона по этим размерам и он плотно вставляется с обратной стороны картины.




    Шаг второй.

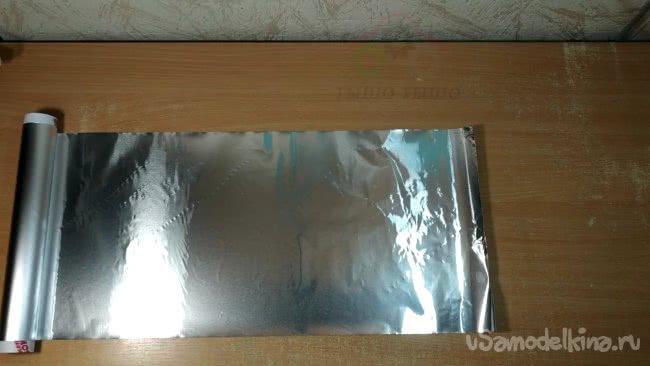

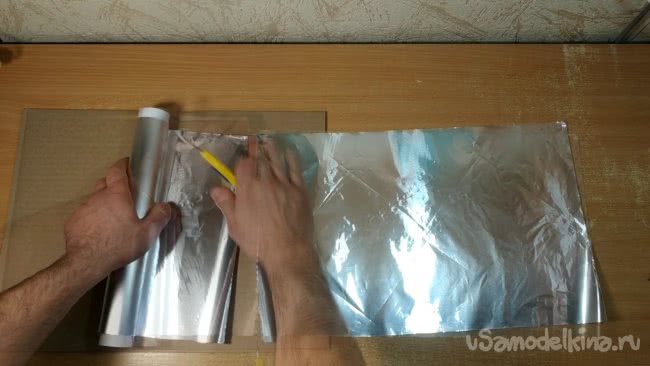

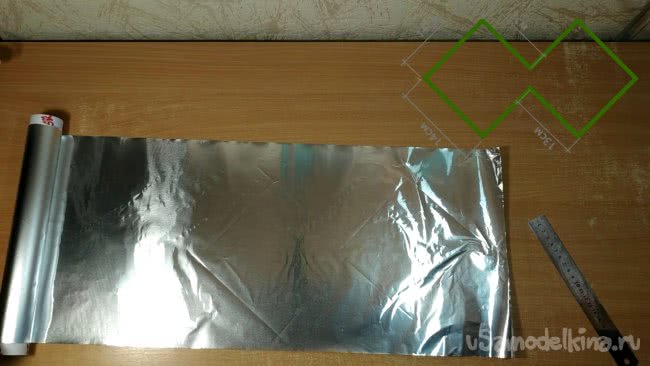

    Следующий материал который мне понадобится- это фольга, именно она и будет принимать сигнал телевышки.

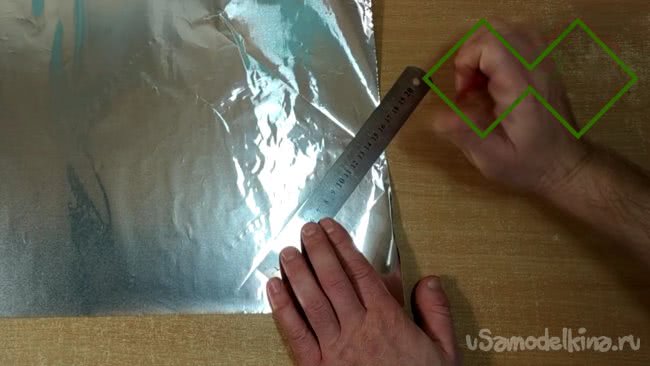

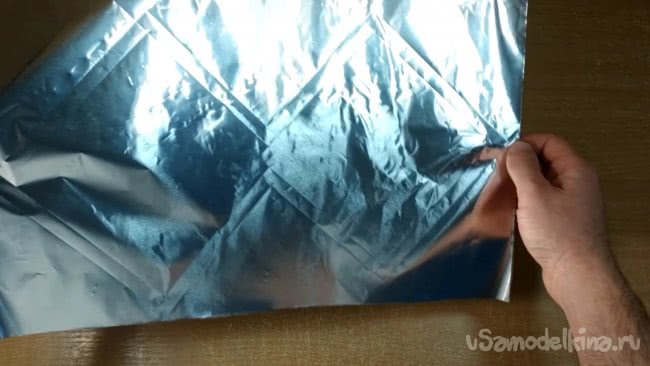

    На фольге нужно начертить что то типа знака бесконечности с прямыми углами. Знающие люди должно быть уже догадались, что это будет антенна Харченка.

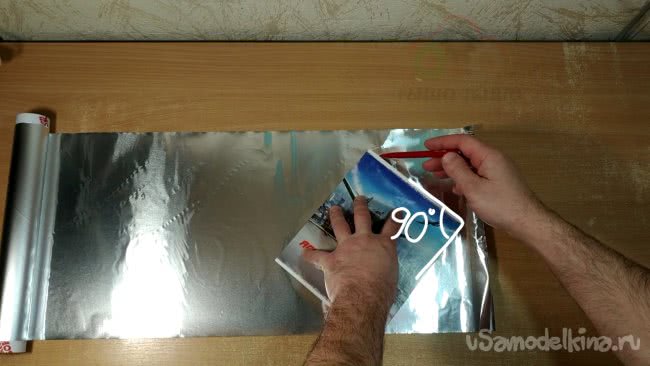

    Углы 90 градусов я отмечаю при помощи обыкновенной тетрадки.

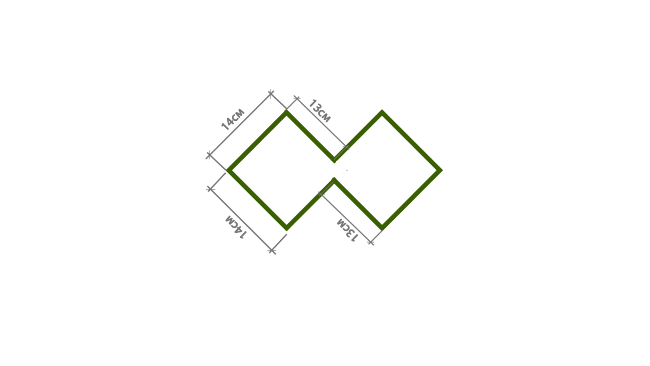

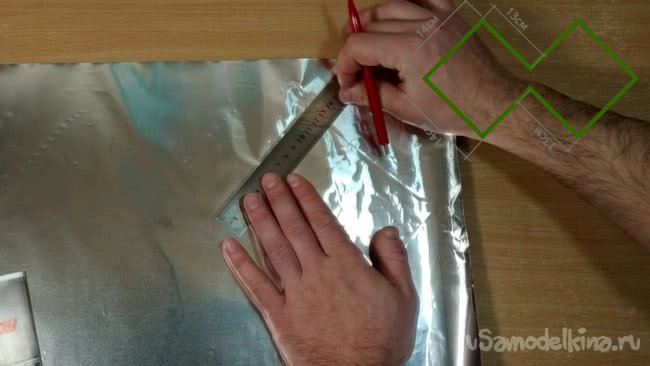

    Наружные стороны фигуры должны быть по 14см.Внутренние стороны по 13см.




    Теперь от каждой грани фигуры, я ставлю отметки на расстоянии 1см с наружной части и обвожу по всему периметру по отметкам.

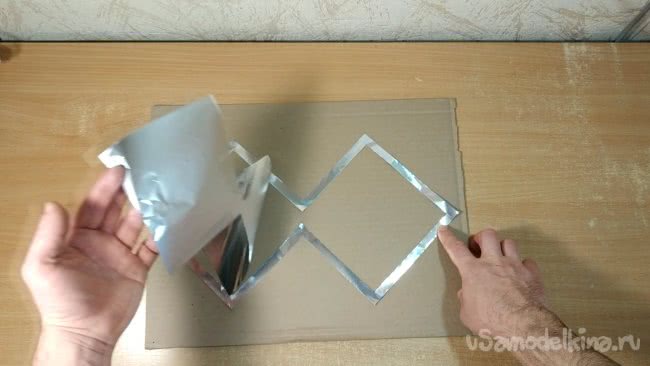

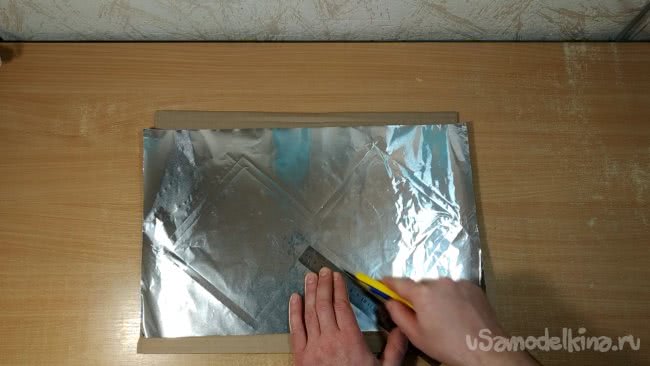

    Полученную фигуру нужно вырезать канцелярским ножом.





    В итоге, должен получится вот такой знак бесконечности, или восьмерка, смотря как вертеть)))

    Шаг третий.

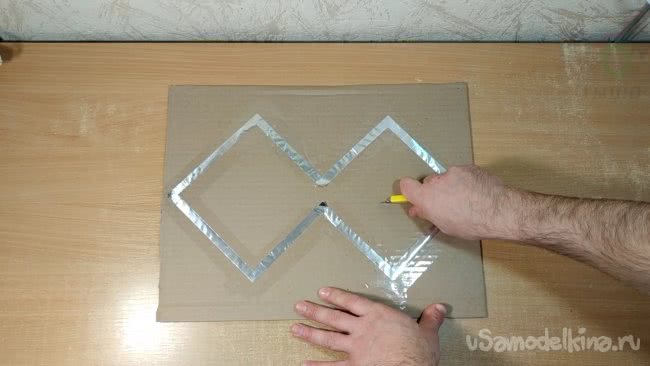

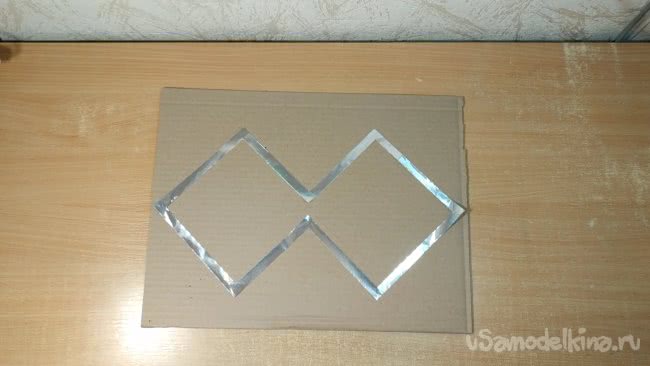

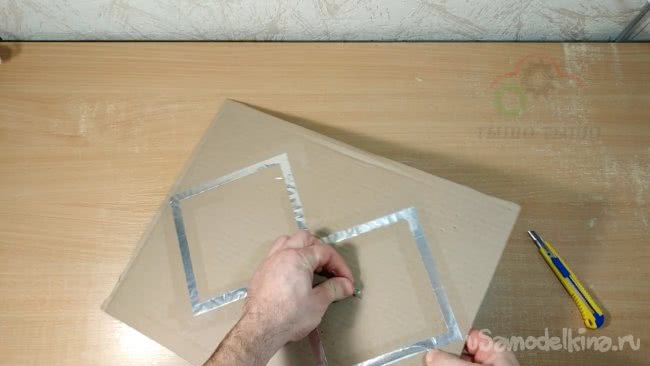

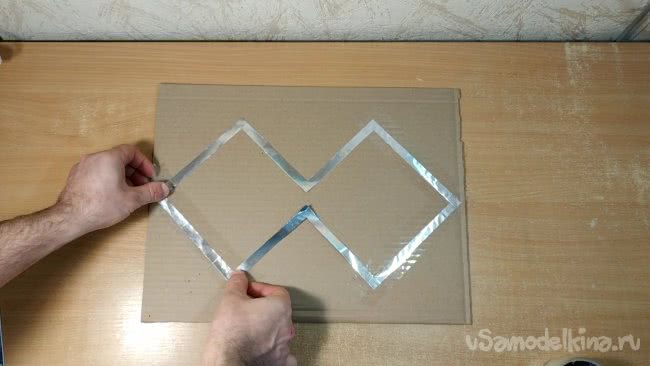

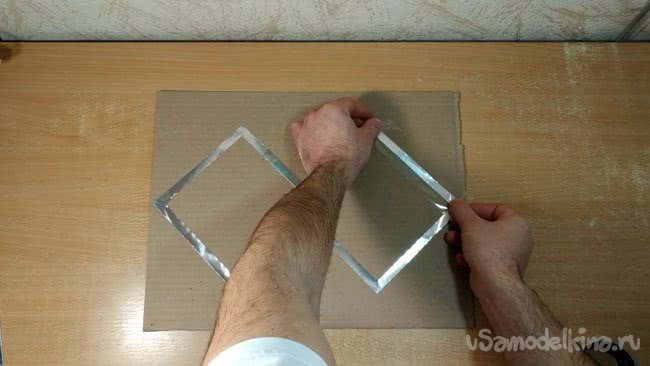

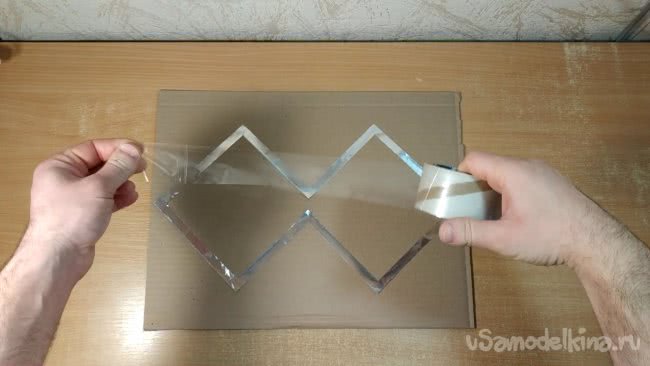

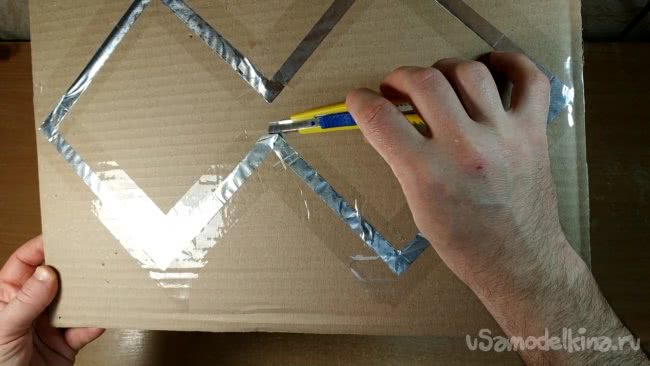

    Скотчем нужно аккуратно приклеить получившуюся фигуру к картону который я вырезал ранее. Внутренние части фигуры при этом я оставляю свободными от скотча.





    Шаг четвертый.
    Следующим шагом будет подключение телевизионного кабеля к рамке антенны.

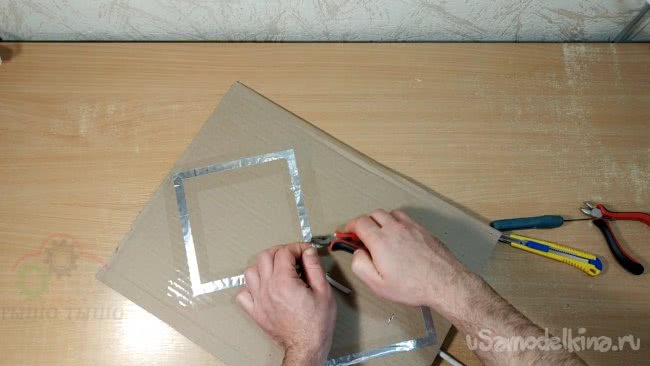

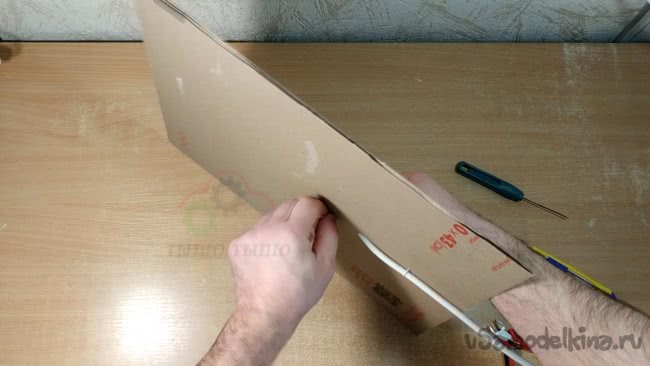

    Я прорезаю в картоне отверстие и продеваю через него кабель. Закрепляю кабель небольшими отрезками проволоки в нескольких местах, подведя конец кабеля к внутренней части антенны. Желательно закреплять уже зачищенный кабель, иначе потом зачищать будет неудобно.

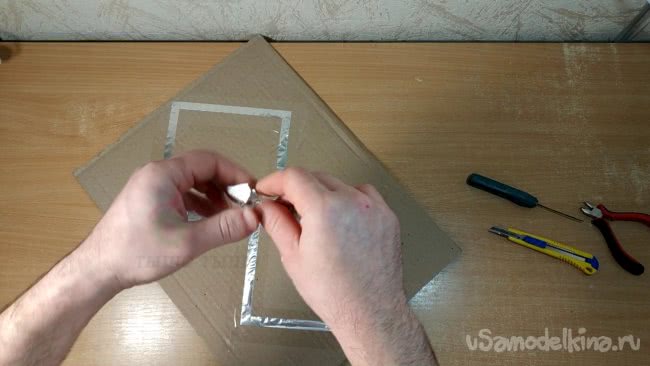

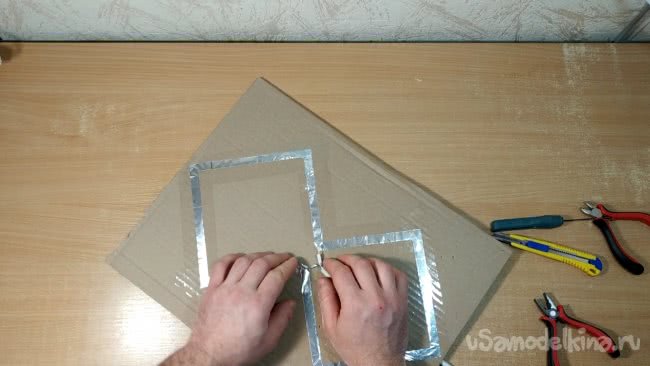

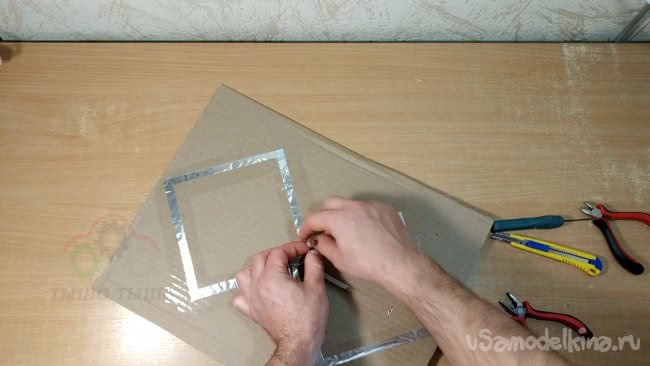

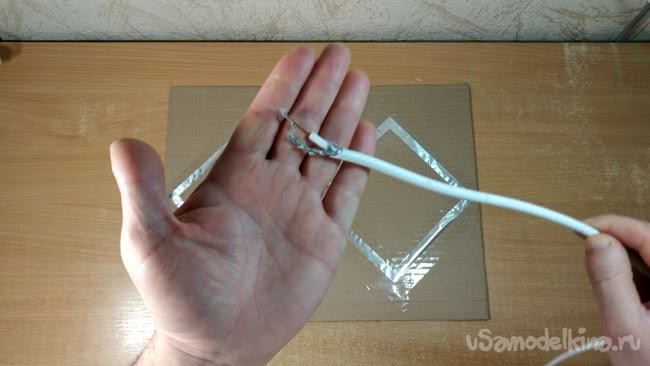

    На центральную жилу кабеля я намотал небольшой кусочек фольги и зажал его плоскогубцами для лучшего контакта с рамкой антенны.

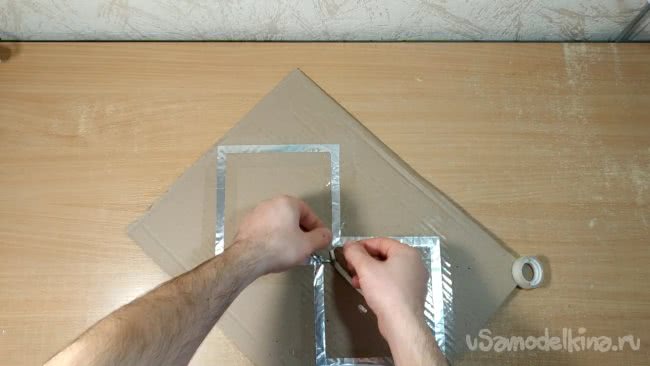

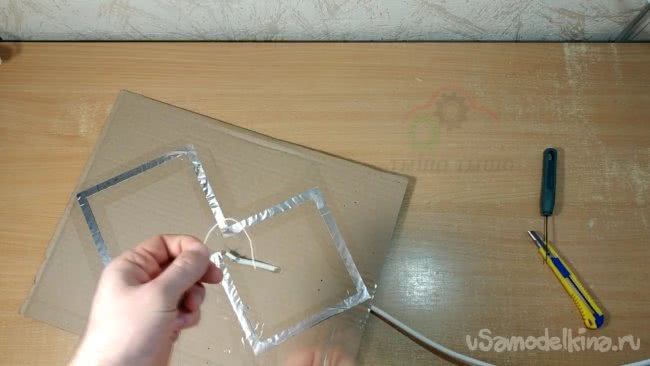

    Жилы кабеля нужно подсоединить к внутренним частям антенны. Контакты я временно зафиксировал скотчем, после проверки антенны их лучше будет залить термоклеем.

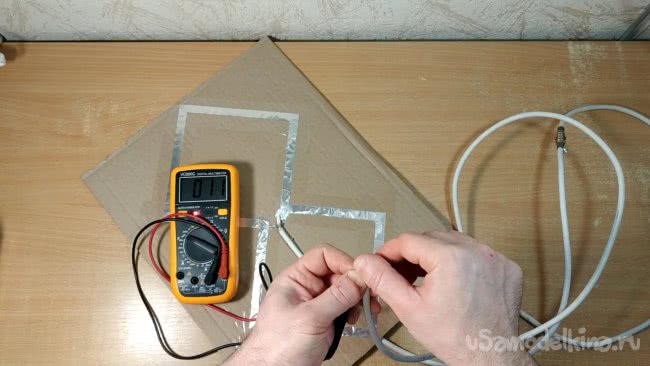

    Тестером проверил сопротивление, чтобы убедится что контакт кабеля с антенной нормальный.

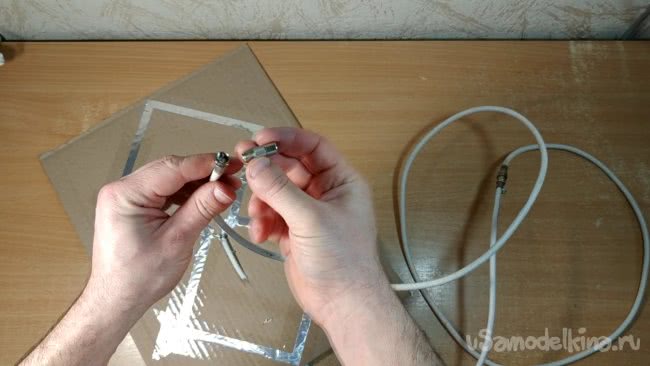

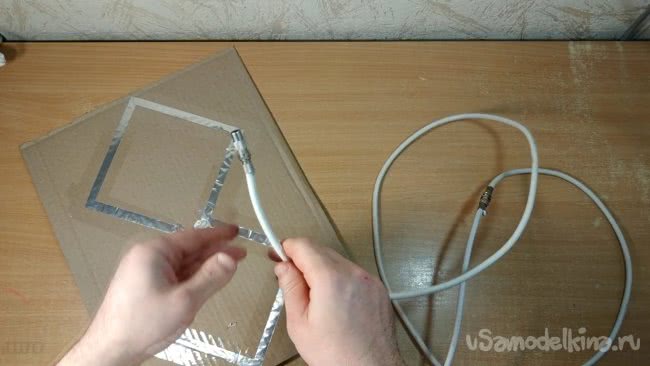

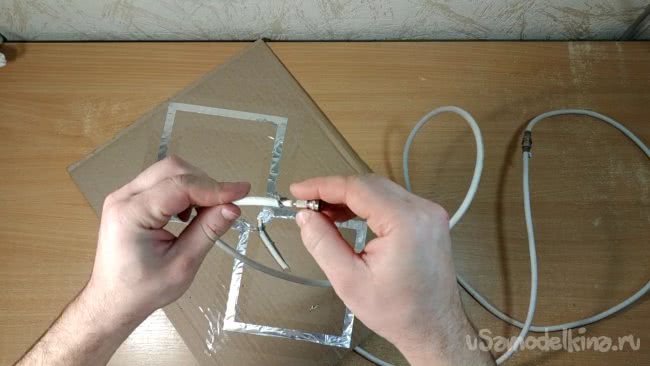

    Теперь с другого конца кабеля можно накручивать штекер для подключения к телевизору если в нем есть встроенный т2 приемник, или же к т2 тюнеру.




    Шаг пятый, проверка работоспособности.

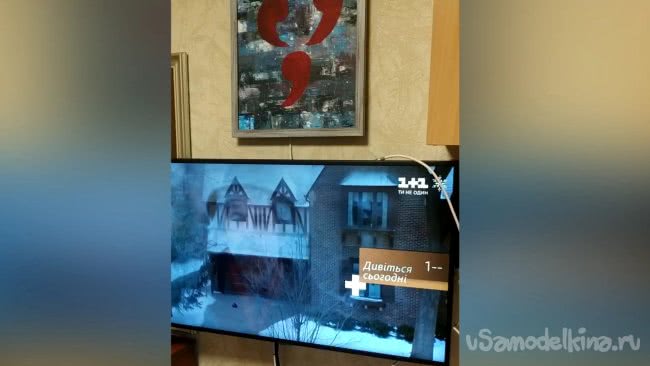

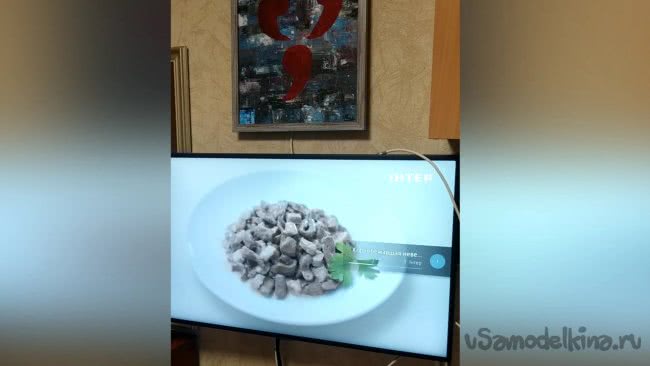

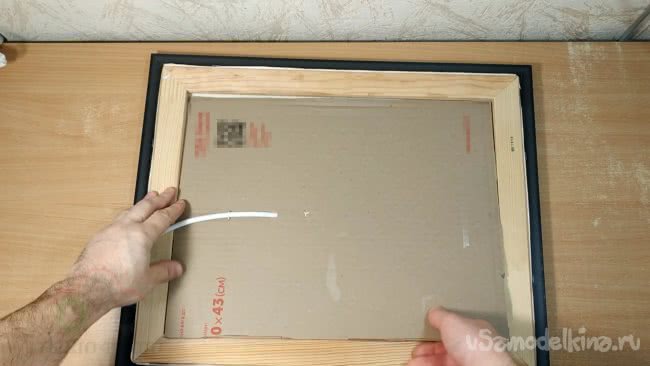

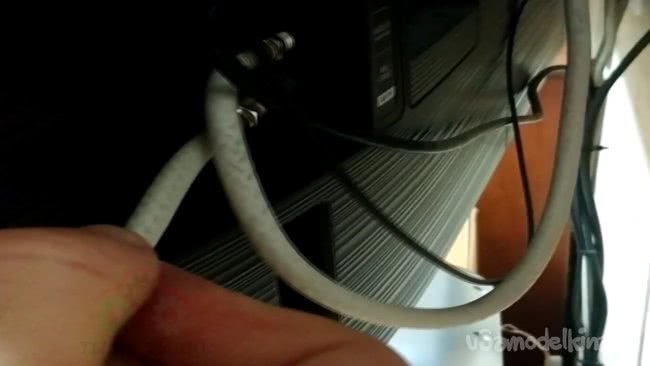

    Антенна практически готова, я вставляю картонную рамку в картину, подключаю кабель к телевизору (в нём есть встроенный Т2 приемник) , и можно испытывать.



    На своем телевизоре провел все необходимые настройки.

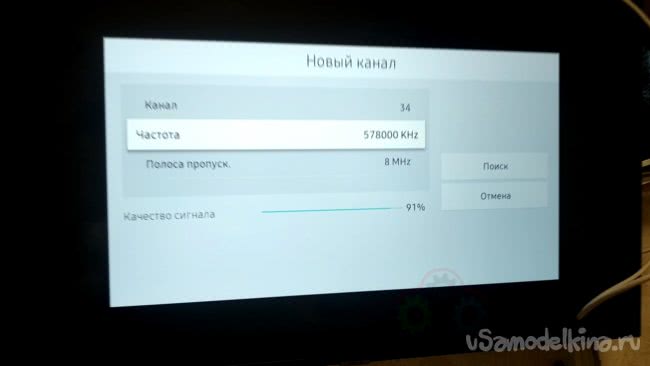

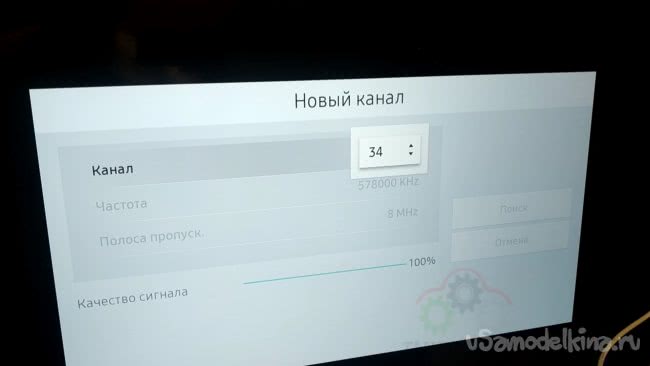

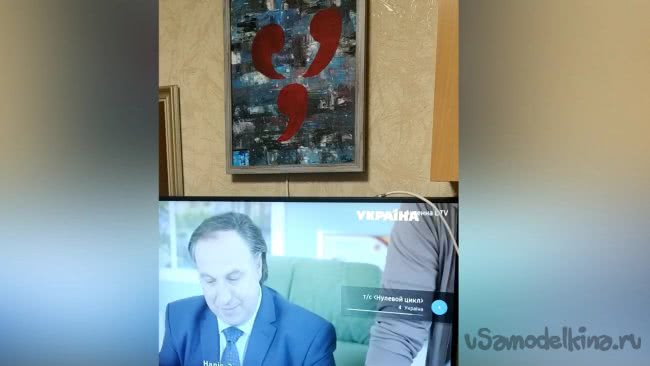

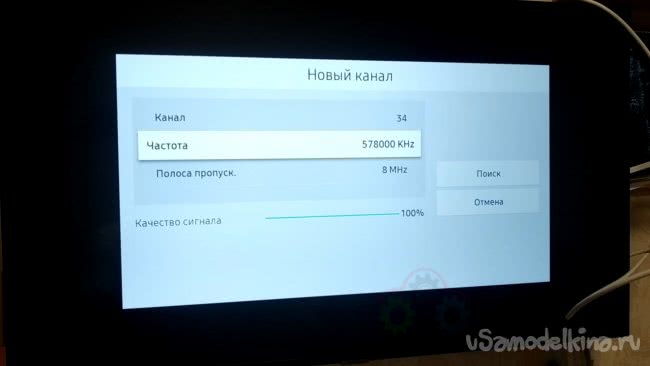

    Как видим качество сигнала оказалось на достойном уровне, от 93 до 100 процентов.

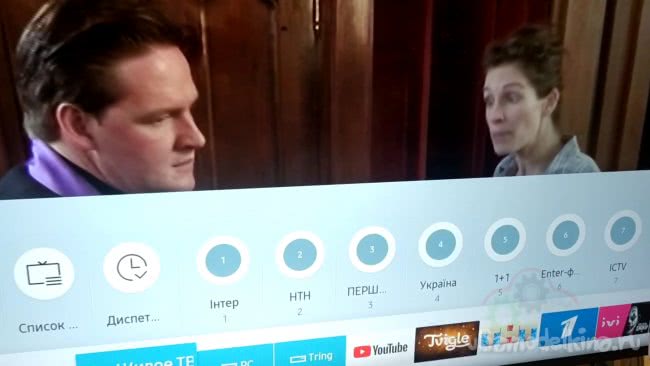

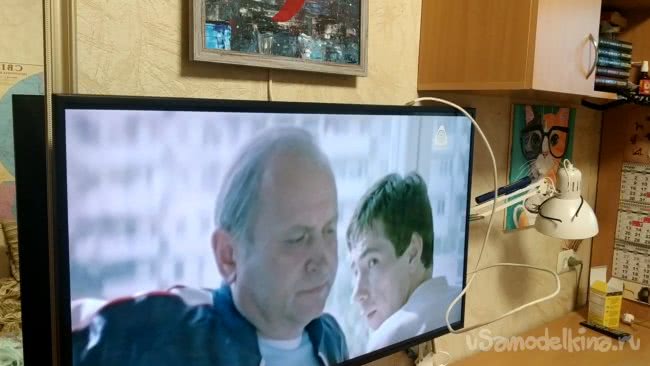

    Все каналы показывают замечательно, без всяких прерываний и квадратиков.





    Теперь можно залить контакты кабеля с рамкой антенны термоклеем. Также в рамке картины можно вырезать паз под кабель, чтоб картина полностью прилегала к стене.

    Хочу отметить, что такую картину можно сделать и с усилителем. Я подключал к рамке антенны плату усилителя ради эксперимента. И тогда дальность приема антенны увеличивается в разы.

    Пожалуй, на этом буду заканчивать, спасибо что дочитали мою статью. Желаю вам добра и хорошего настроения!!!

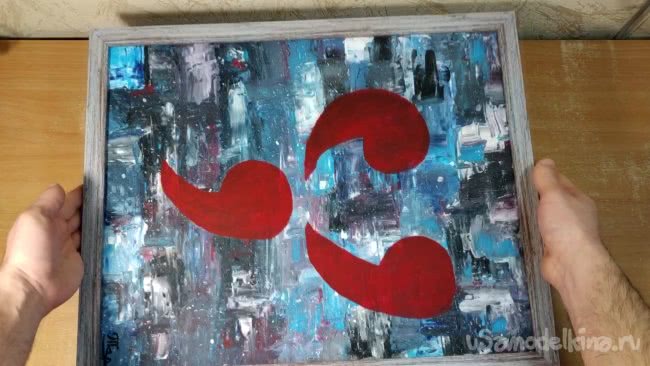

    P.S. Картина называется "Три запятых" А вы знаете от куда она?? derisive
