    Терморегулятор для электрического обогревателя

    Терморегулятор для электрического обогревателя

    Предлагается рассмотреть вариант изготовления регулятора температуры для инфракрасного комнатного обогревателя. Прибор имеет простую и надежную конструкцию, электробезопасное исполнение, собран из доступных деталей.

    Для создания комфортных условий при ночевке в летнем домике, при нашей переменчивой и часто прохладной погоде, был приобретен инфракрасный обогреватель BALLU. Этот бытовой электронагревательный прибор имеет суммарную мощность 1,5 кВт и рассчитан на площадь обогрева в 25 кв.м.

    В конструкции расположены три одинаковых нагревательных элемента мощностью 0,5 кВт, заключённые в стеклянных трубках из кварцевого стекла. Прибор компактный и безопасный, имеет возможность ступенчатого регулирования отдаваемой мощности, за счет выбора количества включенных нагревательных элементов.

    Преимущество этого обогревателя в том, что в отличие от нагревателей конвективного отопления, инфракрасное излучение в первую очередь нагревает тела, предметы и стены помещения, от которых затем нагревается окружающий воздух. Это позволяет при включении, быстро почувствовать тепло и комфорт, а за счет прохладного воздуха создается эффект свежести в комнате.

    Но обнаружился и недостаток в конструкции приобретенного прибора. Это отсутствие возможности поддержания установленной температуры в помещении. А появилась проблема, будем ее решать.

    Постановка задачи
    Необходим терморегулятор, способный поддерживать заданную комфортную температуру в комнате, а также экономить электроэнергию.
    Обеспечить электробезопасность изготовленного устройства и обогревателя в целом.
    Использовать простую и надежную схему устройства, ее настройку и работу.

    Схема устройства
    Изготовим терморегулятор для инфракрасного обогревателя, по приведенной ниже схеме.


    Описание схемы
    В основу схемы предлагаемого терморегулятора положен классический принцип работы моста постоянного тока, состоящего из резисторов R1 - R4. Терморезистор R2 (датчик температуры) с постоянным резистором R1 образуют делитель напряжения, зависящий от фактической окружающей температуры. Переменное сопротивление R4 вместе с постоянным резистором R3 составляют второй делитель напряжения, в котором резистором R4 возможно установить баланс моста в зависимости от задаваемой температуры.

    Для сравнения напряжений, в диагональ моста включен компаратор на операционном усилителе DА1. На прямой вход компаратора (выв.3) поступает напряжение с первого зависимого от температуры делителя, а на его инверсный вход (выв.2) напряжение со второго делителя.
    Заданную температуру установим переменным сопротивлением R4. Он изменяет опорное напряжение на инверсном входе ОУ, таким образом, устанавливая точку равновесия (баланса) измерительного моста. Точка баланса наступает при той температуре, которую необходимо поддерживать.

    Датчиком температуры R2 служит полупроводниковый терморезистор ММТ-4 с номинальным сопротивлением 68 кОм. Возможно использование аналогичных терморезисторов другого номинала сопротивления, в пределах 10 … 100 кОм. Но при этом сопротивление резистора R1 должно быть равно номинальному сопротивлению R2. Терморезистор оптимально расположить на высоте около метра от пола в помещении, в котором установлен нагреватель.

    Операционный усилитель DА1 КР140УД608 возможно заменить другим операционным усилителем общего назначения. Например, КР140УД708, К140УД6, К140УД7 или аналогичным импортным.

    Транзистор КТ315 заменим п-р-п транзистором малой или средней мощности.

    Питается микросхема DA1 от выпрямителя на диодах VD2, VD3 сборки КД205Д, стабилизатора напряжения на стабилитроне VD1 Д814Д (12v) и конденсаторе С3. Потребление схемы управления на микросхеме DA1 составляет 8…10 mA, а потребление прибора от сети в дежурном режиме – не более 20 mA. Прибор позволяет управлять нагрузкой мощностью до 2 кВт.

    В связи с тем, что прибор работает от сети 230 вольт, в целях электробезопасности, требуется полностью исключить гальваническую связь схемы управления прибора от сети. Для этого, нагреватели терморегулятора включаются с помощью оптронных тиристоров U1, U2, а цепь питания схемы управления отделена от силовой сети разделительным трансформатором Tr1.

    Изготовление терморегулятора

    1. Комплектация устройства.
    Комплектуем устройство радиокомпонентами согласно схеме.


    2. Изготовление блока питания для схемы управления терморегулятора

    Так как для питания схемы управления требуется небольшой ток (до 20 mA), то этот блок питания можно построить по комбинированной схеме. Погасим излишнее напряжение с помощью конденсатора К73-17 0,33мкф х 500в (как вариант – см. схему, два последовательно соединенных конденсатора С5 и С6 по 0,68мкф х 250в). Затем включим небольшой разделительный понижающий трансформатор на входное напряжение 30…40 / 15В (например, от старого радиоприемника или абонентского динамика). Достаточно трансформатора мощностью 100 мвт.

    Устанавливаем трансформатор на вырезанную из фольгированного текстолита плату. Рядом припаиваем гасящие конденсаторы, резистор для их разряда после отключения, диоды, подключаем выводы обмоток трансформатора. При наличии трансформатора со средней точкой во вторичной обмотке, диодный мост выпрямителя можно заменить на два диода в соответствии с приведенной выше схемой.




    3. Изготовление блока включения нагревателей

    Для включения нагревателей в изготовляемом терморегуляторе используем оптронный тиристор ТО125-12.5-4 фланцевого исполнения. Он предназначен для работы в цепях постоянного или переменного тока частотой до 500 Гц в различном электротехническом оборудовании. Охлаждение воздушное естественное или принудительное.

    Максимально допустимый средний ток в открытом состоянии - 12,5 А.
    Повторяющееся импульсное напряжение в закрытом состоянии 400В.

    В данной конструкции терморегулятора, для работы на переменном токе, используются два тиристора соединенные по приведенной схеме.
    На фланцы каждого тиристора закрепляем теплоотводящие радиаторы. Устанавливаем и закрепляем винтами тиристоры на общей пластмассовой плате, в заранее вырезанных окнах. Соединяем пайкой выводы согласно схеме. Следует помнить, что фланец тиристора является его анодом, следовательно радиатор будет под опасным напряжением.



    4. Изготовление термодатчика.

    Датчиком температуры R2 служит полупроводниковый терморезистор ММТ-4. Он будет служить основой выносного термодатчика. Для исключения наводок на соединительный провод, а следовательно и ложных срабатываний, терморезистор соединяется со схемой экранированным кабелем. Для придания кабелю прочности и внешнего вида, возможно закрыть кабель термоусадочной трубкой.



    5. Сборка и отладка схемы управления нагревателем
    Собираем детали схемы управления на универсальной монтажной плате. Для контроля работы схемы, вместо (или дополнительно) светодиода оптотиристора включаем контрольный светодиод. Запитаем схему от стабилизированного источника питания напряжением 12В.

    После установки (балансировки) моста переменным сопротивлением R4 на выбранную температуру, можно проследить за работой терморегулятора.

    При нарушении баланса моста после уменьшении окружающей температуры срабатывает компаратор. Он переключится в состояние повышенного напряжения (около 10В) на выходе (выв.6 DA1), так как напряжение на прямом входе (выв.3), будет больше напряжения на инверсном входе (выв.2). Повышенное напряжение с выхода компаратора поступает на базу транзистора VT1. Транзистор открывается и контрольный светодиод зажигается. При добавлении в схему оптронных тиристоров U1 и U2, ток пойдет через их управляющие светодиоды. При этом оптотиристоры откроются и нагреватель включится.

    От нагрева, окружающая температура начинает повышаться, баланс моста восстанавливается, компаратор переключается в состояние низкого напряжения (примерно 1,6 вольта) на его выходе, так как напряжение на прямом входе будет меньше напряжения на входе инверсном. Транзистор VT1 закрывается, контрольный светодиод или светодиоды оптотиристоров U1 и U2 выключаются и нагреватель отключается.
    Подключим изготовленный блок питания к блоку управления, согласно приведенной выше схеме и вновь проверим работу терморегулятора.


    6. Монтаж схемы управления нагревателем
    Вырезаем плату для размещения деталей и монтажа схемы управления нагревателем.

    Распаиваем отлаженную схему.


    7. Изготовление и сборка терморегулятора
    Подбираем корпус для размещения деталей прибора. Как вариант, можно использовать для этого пластмассовую коробку размером 150 х 150 х 40 мм, ранее используемую под дискеты.

    Обрабатываем в коробке необходимые отверстия под установочные детали. Компонуем изготовленные ранее узлы терморегулятора. Выполняем электрические соединения прибора согласно принципиальной схеме.





    Собираем и проверяем работу схемы прибора в целом. Нагрузкой служит лампа мощностью 60 вт.
    Регулятором температуры (переменным сопротивлением) установим заданную температуру. При температуре в помещении выше установленной, лампа не горит.

    При уменьшении окружающей температуры ниже заданного уровня, лампа включается.

    По контрольному градуснику тарируем шкалу температуры.
    Проверим работу терморегулятора с полной нагрузкой. Подключаем электронагреватель мощностью до 2,0 кВт, проверяем точность и стабильность работы прибора.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Высоковольтный генератор для плазменной лампы

    Простой работающий озонатор своими руками

    8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.83 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    32 комментария
    Korolev
    lihvin,
    Проверка транзисторов на h21э выполняется при базовом токе 10 мкА
    Ну, если при Iб=10 мкА h21=280, то навскидку Iк=2800 мкА=2,8 mA. Приведенному графику не противоречит, прикидываем реальный Ку на реальном токе ...  smile
     Где истина?
    Каждый пацан в последние пару тысяч лет знает, что истина в вине (In vino veritas)!  drinks
    lihvin Автор
    Цитата: Korolev
    lihvin,
    h21э=280.  Это написано на шкале тестера, при замере
    h21э зависит от режима измерения:
      yes

    Инструкция на тестер (ц. мультиметр) гласит: Проверка транзисторов на h21э выполняется при базовом токе 10 мкА и напряжении К-Э 2,8 В. Тестер показал для Кт315Е h21э=282. По справочнику для него диапазон h21э = 50...350. Кажется тестеру можно верить.
    Указанный график показывает, что в схеме прибора у транзистора, h21э должно быть < 120 (причем это максимум).   Где истина? Или это тоже
    Цитата: ino53

    На заборе написано...


    Цитата: ino53

    На заборе тоже написано...
    А это причем, что за набор слов...

    Извините, в не глаженном халате сфотографировался...
    ino53
    Цитата: Korolev
    управлял ими прямо уровнями ТТЛ!
    Когда на входе ИФК-светодиод - вполне реально.  ok
    Вот, такая голубушка...



    Korolev
    ino53,

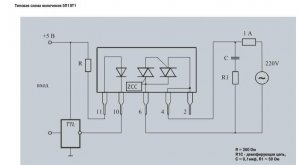

    Тоже вначале хотел сказать - АОУ163 + ТС106-10
    Вот не помню сейчас тип отечественных оптосимисторов, но лет 30 назад управлял ими прямо уровнями ТТЛ! Нагрузка - двигатели промышленных швейных машин 1022 класса, что-то около четверти киловатта. Но человек делал из того, что у него имелось в наличии!  yes
    ino53
    Цитата: sergeyp
    , в противном случае было бы проще МОС3063+ВТ139 в стандартной схеме включения,

    Тоже вначале хотел сказать - АОУ163 + ТС106-10 smile
    Korolev
    lihvin,
    Я писал  "...инфракрасное излучение в первую очередь нагревает тела, предметы и стены помещения...".  Имелось ввиду тело, например человека, который находится перед печкой или нагревателем и быстро согревается
    Вы писали:
    инфракрасное излучение в первую очередь нагревает тела, предметы и стены помещения, от которых затем нагревается окружающий воздух. Это позволяет при включении, быстро почувствовать тепло и комфорт ...
    Очень сложно из этой фразы понять, что вы имели ввиду нагрев именно тела человека, а если так, то с какой скоростью и до какой температуры будем нагревать тело человека?  smile


    Korolev
    lihvin,
    h21э=280.  Это написано на шкале тестера, при замере
    h21э зависит от режима измерения:
      yes

    sergeyp
    Цитата: ino53
    Цитата: lihvin
    1. h21э=280.  Это написано на шкале тестера, при замере.

    На заборе тоже написано...
    Цитата: lihvin
    2. Согласен, что резистор 1 кОм в коллекторе транзистора КТ315 нужно уменьшить
    и перенести его в эммитер. Почему? На светодиодах сколько падает? На выходе операционника в режиме "1" сколько?
    Цитата: lihvin
    Увеличивать в 3 раза чувствительность схемы, увеличивая h21э, нет необходимости
    А это причем, что за набор слов...

    Ей- богу- попадался КТ315 не помню букву с коэффиц-ом больше 100, но это при отборе из сотен!
      На светодиодах 2,5+2,5 \ 4+4 т.е. от 5 до 8 вольт, соответственно и на эмиттере, на базе- от 8,5 до 10,5 вольт, в зависимости от режима ОУ: ненадёжно! Я бы поставил компаратор, LM311 например.
      В данном случае, не чувствительность, а коэфф-ент усиления тока ОУ.
    А вообще, всё можно решить проще (писал ниже).
    sergeyp
    lihvin,
    Ну установите хотя-бы КТ503Б и увеличить ток, отдаваемый источником до 100мА- в таком случае схема будет работать нормально. Впечатление, что была необходимость применения именно smile ТО125, в противном случае было бы проще МОС3063+ВТ139 в стандартной схеме включения, и все эти вопросы отпали бы совсем...
    ino53
    Цитата: lihvin
    1. h21э=280.  Это написано на шкале тестера, при замере.

    На заборе тоже написано...
    Цитата: lihvin
    2. Согласен, что резистор 1 кОм в коллекторе транзистора КТ315 нужно уменьшить
    и перенести его в эммитер. Почему? На светодиодах сколько падает? На выходе операционника в режиме "1" сколько? Дальше сам.
    Цитата: lihvin
    3. Давать 100-кратный запас по току (на всякий случай), устанавливая КТ972А
    Ага, 2-х амперный транзистор - это 100-крат, т.е. номинал 20 мА, это на два 80-ти мА светодиода... Как то не густо...
    Цитата: lihvin
    Увеличивать в 3 раза чувствительность схемы, увеличивая h21э, нет необходимости
    А это причем, что за набор слов...




    lihvin Автор
    Цитата: R555
    ino53,

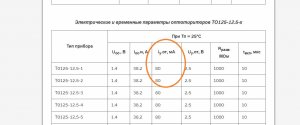

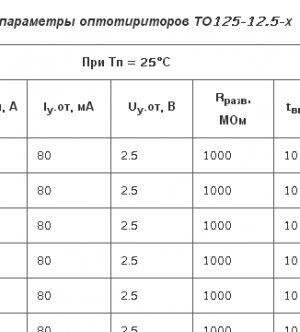

    Какие 20 мА, только на светодиоды надо подать 80 мА,
    ... Автор сообщает, что транзистор у него стоит КТ315Е  h21э=280 Это в справочнике по транзисторам так написано? А в этом справочнике не указано, случайно, что максимальный ток коллектора данного транзистора всего 100 мА? А какова будет в данной схеме включения рассеиваемая на хилом транзисторе мощность?

    Я что написАл? В коллекторе транзистора КТ315 согласно приведённой схеме стоит резистор 1 кОм. Какой ток будет при теоретически полном открытии транзистора и закороченном на общий провод эмиттере? 12 В/1000 Ом= 0,012 А Током в 12 мА только индикаторные светодиоды засвечивать, а не светодиоды достаточно мощных оптотиристоров. Может у автора просто попались экземпляры, что устойчиво открываются при столь малом токе.

    Рекомендую, точнее настаиваю. Поставить в схему вместо транзистора КТ315 транзистор составной КТ972А. Тот же тип проводимости (n-p-n), h21э=750. По току и мощности превосходит чуть ли не на порядок. Выкинуть резистор из коллектора, подключить коллектор напрямую к плюсу питания. В эмиттер включить ограничительный резистор, чтобы ток через всю эту "гирлянду", состоящую из 2 переходов последовательно включённых светодиодов, открытого транзистора Дарлингтона и ограничительного резистора составлял бы при питании от 12 В примерно 80 мА.. Считать лениво... Зато такая схема гарантированно стабильно управляла бы оптотиристорами и оптосимисторами даже более мощными. smoke

    1. h21э=280.  Это написано на шкале тестера, при замере.
    2Согласен, что резистор 1 кОм в коллекторе транзистора КТ315 нужно уменьшить в 2-3 раза (для фактически выполненной схемы).
    3. Давать 100-кратный запас по току (на всякий случай), устанавливая КТ972А, это уже слишком. Даже в советское время давали запас в 2-10 раз.
    Увеличивать в 3 раза чувствительность схемы, увеличивая h21э, нет необходимости. Как писали - не инкубатор.
    lihvin Автор
    Цитата: Korolev
    lihvin,
    Возможно Вам когда-либо ... Для Вас можно и другой пример ...
    Вообще-то я комментировал Вашу фразу, где говорилось, что сначала ИК излучение нагревает стены, от которых затем воздух, и это позволяет быстро почувствовать комфорт и тепло! А Вы мне про тарелку и человека перед ней ...  nea
    Я писал  "...инфракрасное излучение в первую очередь нагревает тела, предметы и стены помещения...".  Имелось ввиду тело, например человека, который находится перед печкой или нагревателем и быстро согревается.

    Цитата: Korolev

    Да я вот тоже подумал, как в советскую розетку (5 мм) впихнуть евровилку (6 мм)?  scratch
    Небольшие размеры корпуса не позволяют установить в него покупную евророзетку. Поэтому пользуюсь коротким удлинителем - переходником 4мм/5мм. Это позволяет установить регулятор в удобное место, а также включить и другой нагреватель.
    ino53
    Цитата: R555
    Так я по звуку слышу, что в ней нагревательный элемент управляется релюшкой.

    Тоже нравилось, как реле поворотов смачно так - Клац! А раз, на сборах был в 89-м, на стенд учебный собрали иммитатор пулеметной стрельбы, бегущие огни на шаговом искателе. И огоньки из КМ-ок бегут, и грохот как от ПКТ. yahoo
    R555
    sergeyp,
    Т.е. ключ уже не вполне выполняет ф-ии ключа, а как фазо- импульсного ограничителя, что приводит к потере мощности на нагрузке...
    Вот именно. Эта потерянная мощность ещё будет впустую нагревать тиристоры. Обратили внимание, что до сих пор, несмотря на широчайшее распостранение полупроводниковых коммутаторных элементов, по-прежнему применяют электромагнитные реле? Вот совсем недавно мне подарили на мой ДР новенькую современную мультиварку. Так я по звуку слышу, что в ней нагревательный элемент управляется релюшкой.
    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: sergeyp
    ключ уже не вполне выполняет ф-ии ключа, а как фазо- импульсного ограничителя, что приводит к потере мощности

    Да, скорее всего...  dontknow
    sergeyp
    Цитата: ino53
     А насчет попались экземпляры - не думаю, просто тиристор при высоком напряжении на аноде требует для открывания меньше тока через УЭ, т.е. при 20 мА через УЭ он открывается не при 2...3 В на аноде, как положено, а при 200...300, при этом режет фазу. Вспомни первые тиристорные регуляторы.

    Т.е. ключ уже не вполне выполняет ф-ии ключа, а как фазо- импульсного ограничителя, что приводит к потере мощности на нагрузке... scratch
    sergeyp
    R555,
    Полностью с Вами согласен!
    КТ315Е и 1 кОм явно недостаточно... smile
    ino53
    Цитата: R555
    Я что написАл? ...ток будет при теоретически полном открытии транзистора и закороченном на общий провод эмиттере? 12 В/1000 Ом= 0,012 А Током в 12 мА... Может у автора просто попались экземпляры, что устойчиво открываются при столь малом токе.
    good Все правильно, 100% ЗА. smile А насчет попались экземпляры - не думаю, просто тиристор при высоком напряжении на аноде требует для открывания меньше тока через УЭ, т.е. при 20 мА через УЭ он открывается не при 2...3 В на аноде, как положено, а при 200...300, при этом режет фазу. Вспомни первые тиристорные регуляторы.

    R555
    ino53,
    Какие 20 мА, только на светодиоды надо подать 80 мА,
    Я об этом и намекнул автору в своём комменте. И про КТ315 с буквой Х (ну в смысле икс). Автор сообщает, что транзистор у него стоит КТ315Е  h21э=280 Это в справочнике по транзисторам так написано? А в этом справочнике не указано, случайно, что максимальный ток коллектора данного транзистора всего 100 мА? А какова будет в данной схеме включения рассеиваемая на хилом транзисторе мощность?

    Я что написАл? В коллекторе транзистора КТ315 согласно приведённой схеме стоит резистор 1 кОм. Какой ток будет при теоретически полном открытии транзистора и закороченном на общий провод эмиттере? 12 В/1000 Ом= 0,012 А Током в 12 мА только индикаторные светодиоды засвечивать, а не светодиоды достаточно мощных оптотиристоров. Может у автора просто попались экземпляры, что устойчиво открываются при столь малом токе.

    Рекомендую, точнее настаиваю. Поставить в схему вместо транзистора КТ315 транзистор составной КТ972А. Тот же тип проводимости (n-p-n), h21э=750. По току и мощности превосходит чуть ли не на порядок. Выкинуть резистор из коллектора, подключить коллектор напрямую к плюсу питания. В эмиттер включить ограничительный резистор, чтобы ток через всю эту "гирлянду", состоящую из 2 переходов последовательно включённых светодиодов, открытого транзистора Дарлингтона и ограничительного резистора составлял бы при питании от 12 В примерно 80 мА.. Считать лениво... Зато такая схема гарантированно стабильно управляла бы оптотиристорами и оптосимисторами даже более мощными. smoke

    Кто не ошибается, тот не делает ничего.
    R555
    Валерий,
    Она хоть и точёная из прутка, но не имеет никаких пружинных элементов!!!  Так как рассчитана на использование в связистской аппаратуре, где эти элементы находятся на щупах и вилках. (Кстати, именно по этой причине они большего диаметра. (Это ответ на вопрос ниже о евровилках. Удивляет, кстати, что такой прожжённый волк в военно-связистской аппаратуре, как Королёв, не обратил внимания на устройство этих розеток!))))
    Да знает он это всё прекрасно, просто он любит сопоставлять размеры и цены, стоит ли мастерить или проще купить... Вот и тут он написАл в своём комменте про диаметр 5 и 6 мм. Кстати, в советских розетках квартирных керамических 1976 года изготовления стояли латунные губки с пружинкой. И честно написано на керамике 6 А
     250 В. А чё, сейчас латунный контакт такой же площади без пружинок держит уже аж 16 Ампер на пластмассовом основании? Изобрели новую марку латуни на основе нанотехнологий? xaxa
    Кто не ошибается, тот не делает ничего.
    Валерий
    Цитата: lihvin
    Такая розетка и больше потянет, в ней гнезда токарные из прутка.

    Знаю... Дохрена в армии их наковырял и привёз... И использовал потом много где по причине компактности и лёгкой встраиваемости.
    Но только в слаботочку!!!  Она хоть и точёная из прутка, но не имеет никаких пружинных элементов!!!  Так как рассчитана на использование в связистской аппаратуре, где эти элементы находятся на щупах и вилках. (Кстати, именно по этой причине они большего диаметра. (Это ответ на вопрос ниже о евровилках. Удивляет, кстати, что такой прожжённый волк в военно-связистской аппаратуре, как Королёв, не обратил внимания на устройство этих розеток!))))
    ) Так что, хоть там и латунная трубка и текстолитовый корпус, но контакт плохой!!!
    Например, я из них наделал "хвостов" для новогодних ёлок.))) Это удлинитель, на конце вот такая розетка в коробочке, а с неё длинный хвост из ШВВП, на конце которого жёлтый контейнер от Киндер-сюрприза, в который врезан тумблер. Гирлянда включена в его под ёлкой, а хвост выведен куда-нибудь, защимлён, например, между подлокотниками дивана и кресла, или ещё где-нибудь, где его удобно взять и щёлкнуть, включив гирлянду. Так тонкие вилки гирлянд из неё даже и выпадают!!! Изолентой приматывал!
    Евровилки держатся. Но только по причине погрешностей в размерах между контактами!!!
    Але нови ностра алис!
    lihvin Автор
    Цитата: ino53
    Потребление схемы управления на микросхеме DA1 составляет 8…10 mA, а потребление прибора от сети в дежурном режиме – не более 20 mA.
    Какие 20 мА, только на светодиоды надо подать 80 мА, каждому! Про гистерезис молчу, не инкубатор, плюс-минус лапоть...


    Уточняю: Потребление схемы управления на микросхеме DA1, транзисторе VT1 с подключенным индикаторным светодиодом (вместо светодиодов оптронов) составляет 8…10 mA (по замерам при отладке). Под дежурным режимом подразумевается режим ожидания включения нагрузки. Рабочий режим не измерялся. Возможно Вы трактуете термины по другому, научите, исправлюсь.
    По поводу подачи 80 мА в цепь питания светодиодов. Блок питания регулятора на гасящем конденсаторе может выдать не более 30 мА, но схема почему-то работает (см. фото). Может оптроны какие-то неправильные.
    Korolev
    lihvin,
    Возможно Вам когда-либо ... Для Вас можно и другой пример ...
    Вообще-то я комментировал Вашу фразу, где говорилось, что сначала ИК излучение нагревает стены, от которых затем воздух, и это позволяет быстро почувствовать комфорт и тепло! А Вы мне про тарелку и человека перед ней ...  nea
    lihvin Автор
    Цитата: Korolev
    инфракрасное излучение в первую очередь нагревает тела, предметы и стены помещения, от которых затем нагревается окружающий воздух. Это позволяет при включении, быстро почувствовать тепло и комфорт
    Быстро почувствовать тепло? От непрогретых предметов и стен помещения?
    Возможно Вам когда-либо приходилось затоплять зимой печь в промерзшем доме. Когда дрова разгорелись, Вы сидите у открытой дверцы и радуйтесь теплу. А дом прогреется лишь через час - полтора.
    Для Вас можно и другой пример. Вспомните тарелки-нагреватели со спиралью намотанной на керамическую вставку в центре тарелки. Они моментально согревали человека находящегося перед ней. Из-за высокой пожароопасности сегодня их не изготовляют. Все это и есть инфракрасное излучение.
    lihvin Автор
    Цитата: R555
    В целом хорошо сделано. Но сразу обратил внимание на несоответствие вилки и розетки на регуляторе современным стандартам. Против советских деталей ничего не имею против, только за! Но уж вилку и розетку надо было поставить современные. На самом нагревателе какая стоит? Не совсем уверен, что она нормально влезет в гнёзда на терморегуляторе. А вилка шнура терморегулятора наверняка будет болтаться в современной евро розетке. И контакты подгорят быстро.

    Также я не совсем уверен, что что транзистор КТ315 (тем более не указано с какой буквой, а разброс h21э у них очень даже большой) будет надёжно управлять тиристорами. Учитывая, что в эмиттере у него 2 перехода светодиодов, в коллекторе резистор 1 кОм, в базе резистор 10 кОм, да и опер выдаёт не 12 В, а вольт 10 при включении. Думаю, для надёжного отпирания тиристоров лучше было бы поставить транзистор КТ3102.

    Ну и по тепловому режиму есть некоторые сомнения. Как бы не поплавился корпус. Хотя-бы отверстий насверлили

    1. В доме стоят качественные двойные розетки, надежно удерживающие оба размера вилок, после включения и их переключения в любом порядке. Китайским ширпотребом за 3 рубля не пользуюсь. Современное по виду, не значит лучшее.  Да и в доме хватает техники со старыми вилками.
    2. В схеме стоит транзистор КТ315Е. Коэффициент h21э = 280. Схема запустилась сразу и работает стабильно.
    3. По тепловому режиму. Рабочее положение регулятора, как показано на третьем фото снизу. При этом радиаторы находятся в верхней части устройства. В верхней и нижней гранях закрытого корпуса (в корпусе и крышке) просверлены по 7 отверстий диаметром 8 мм. На указанном фото их края слегка заметны в крышке. Горячий воздух выходя из корпуса через верхние отверстия создают в нем сквозную вентиляцию.
    При большой нагрузке, крышку можно открыть (как на фото) или снять полностью (она на защелках). Но при этом терморегулятор нужно поднять выше для электробезопасности.
    lihvin Автор
    Цитата: Валерий

    Кстати, если серьёзно, не стал бы я в эту розетку полтора киловата включать...






    Такая розетка и больше потянет, в ней гнезда токарные из прутка.
    ino53
    Потребление схемы управления на микросхеме DA1 составляет 8…10 mA, а потребление прибора от сети в дежурном режиме – не более 20 mA.
    Какие 20 мА, только на светодиоды надо подать 80 мА, каждому! Про гистерезис молчу, не инкубатор, плюс-минус лапоть...


    Korolev
    sergeyp,
    (4 мм) и (5 мм) если быть точным...
    Согласен, это я 6 мм сверлом советские розетки рассверливал, под евровилки, чтобы не плотно, а с зазором входили.  sorry
    sergeyp
    Цитата: Korolev

     как в советскую розетку (5 мм) впихнуть евровилку (6 мм)?  scratch

    (4 мм) и (5 мм) если быть точным... smile

    R555
    В целом хорошо сделано. Но сразу обратил внимание на несоответствие вилки и розетки на регуляторе современным стандартам. Против советских деталей ничего не имею против, только за! Но уж вилку и розетку надо было поставить современные. На самом нагревателе какая стоит? Не совсем уверен, что она нормально влезет в гнёзда на терморегуляторе. А вилка шнура терморегулятора наверняка будет болтаться в современной евро розетке. И контакты подгорят быстро.

    Также я не совсем уверен, что что транзистор КТ315 (тем более не указано с какой буквой, а разброс h21э у них очень даже большой) будет надёжно управлять тиристорами. Учитывая, что в эмиттере у него 2 перехода светодиодов, в коллекторе резистор 1 кОм, в базе резистор 10 кОм, да и опер выдаёт не 12 В, а вольт 10 при включении. Думаю, для надёжного отпирания тиристоров лучше было бы поставить транзистор КТ3102.

    Ну и по тепловому режиму есть некоторые сомнения. Как бы не поплавился корпус. Хотя-бы отверстий насверлили
    Кто не ошибается, тот не делает ничего.
    Korolev
    инфракрасное излучение в первую очередь нагревает тела, предметы и стены помещения, от которых затем нагревается окружающий воздух. Это позволяет при включении, быстро почувствовать тепло и комфорт
    Быстро почувствовать тепло? От непрогретых предметов и стен помещения?  scratch
    На фланцы каждого тиристора закрепляем теплоотводящие радиаторы ... Подбираем корпус ... можно использовать для этого пластмассовую коробку размером 150 х 150 х 40 мм, ранее используемую под дискеты.
    Пластик не потечёт?  scratch
    Валерий,
    не стал бы я в эту розетку полтора киловата включать...
    Да я вот тоже подумал, как в советскую розетку (5 мм) впихнуть евровилку (6 мм)?  scratch
    Интересно только, а они какую высоту потолка учитывают???
    Какая высота, там же про площадь!
    рассчитан на площадь обогрева в 25 кв.м.
    smile
    Валерий
    Ой...Аж приятно на душе стало... Никаких тебе ардуинов, ни каких тебе эсэмдов....))))). Усё, как в добрые старые...Деталюшки все привычные иакие....))))
    Только сам обогреватель новый... Да и то когда-то, на похожем, только советском и с двумя трубками, завернув ему рыло вверх, я в патронном цинке картошку жарил на комбижире...))))...
    Вот и розеточка с тех времён в глаза кинулась...))))
    Кстати, если серьёзно, не стал бы я в эту розетку полтора киловата включать...

    прибор имеет суммарную мощность 1,5 кВт и рассчитан на площадь обогрева в 25 кв.м.
    Тоже видел такие надписи...
    Интересно только, а они какую высоту потолка учитывают??? А помещение встроенное, или отдельностоящее? А окна какие учитывают и какое их количество? А какой материал стен??? А чем утеплено верхнее перекрытие? smiles
    Вот зачем производители пишут подобную ересь??? Каждое помещение имеет свои теплопотери. И зависят они от, в основном, того, что я перечислил выше. Комната, встроенная в многоэтажку с хорошо утеплённой наружной стеной и качественным окном, по ихнему, имеет такие-же теплопотери, как отдельно стоящая будка сторожа,со стеной в один кирпич и без чердака, при условии, что площадь одинакова? xaxa
    Собью дощатую постройку с высотой потолка метров пять, и подам в суд за то, что такой обогреватель не смог её отопить в мороз, хоть её площадь и меньше!))))


    Але нови ностра алис!

    Привет, Гость!


    Зарегистрируйтесь

    Или войдите на сайт, если уже зарегистрированы...

    Войти

    Добавьте самоделку

    Добавьте тему

    Онлайн чат

    Опрос
    А Вы знаете, что на сайте оплачиваются отчеты о создании самоделок?

    Последние комментарии

    Все комментарии
