    Одноразовый, но долго работающий Power-bank

    Одноразовый, но долго работающий Power-bank

    Здравствуйте, уважаемые читатели. В этой моей новой статье, как уже понятно из названия, мы рассмотрим создание устройства под названием Power-bank. Собираться он будет из минимального набора деталей и инструментов, будет предложено два варианта сборки: первый - лёгкий и не совсем надёжный, второй – немного сложнее, но с высокой надёжностью. Но есть один очень существенный минус: поскольку собираться он в обоих случаях будет из батареек, устройство будет одноразовым и после прихода в неработоспособное состояние у вас будет три варианта – выбросить , заменить батарейки, или поставить аккумуляторы с напряжение 1.2В. Тем не менее, для срочной подзарядки телефона данный Power-bank подойдёт, потому что телефоны любят разряжаться в самый нужный момент, когда надо закончить игру или сделать важный звонок. Не буду тянуть, приступим к созданию. Нам понадобятся:

    Материалы:

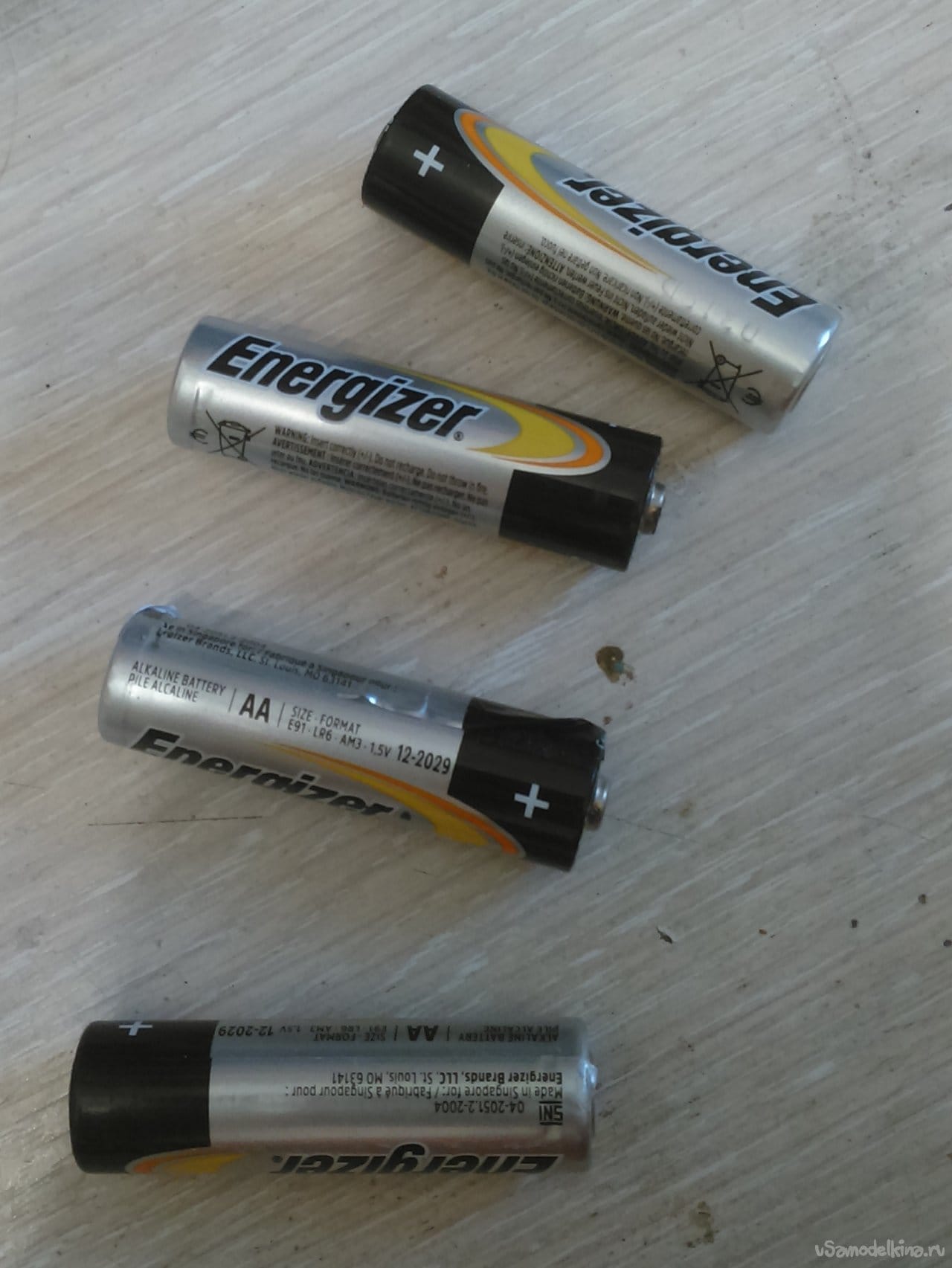

    - Четыре батарейки типа АА или ААА (пальчиковые или мизинчиковые)

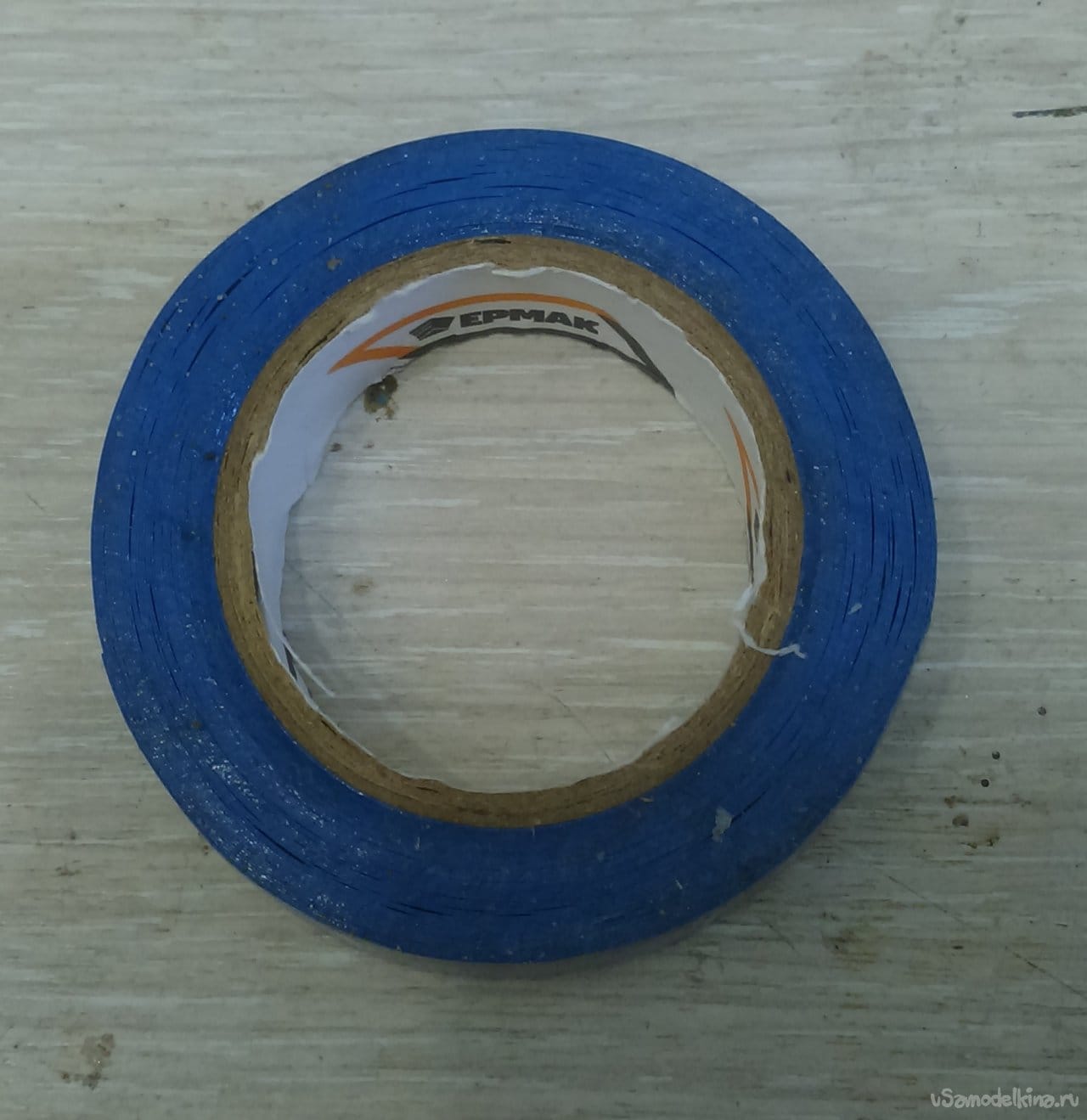

    - Изолента (самое важное не цвет, самое важное, чтобы она была прочной и хорошо тянулась)

    - Диод (лучше Шоттки, но подойдёт и любой другой)
    - Фольга (для первого варианта)

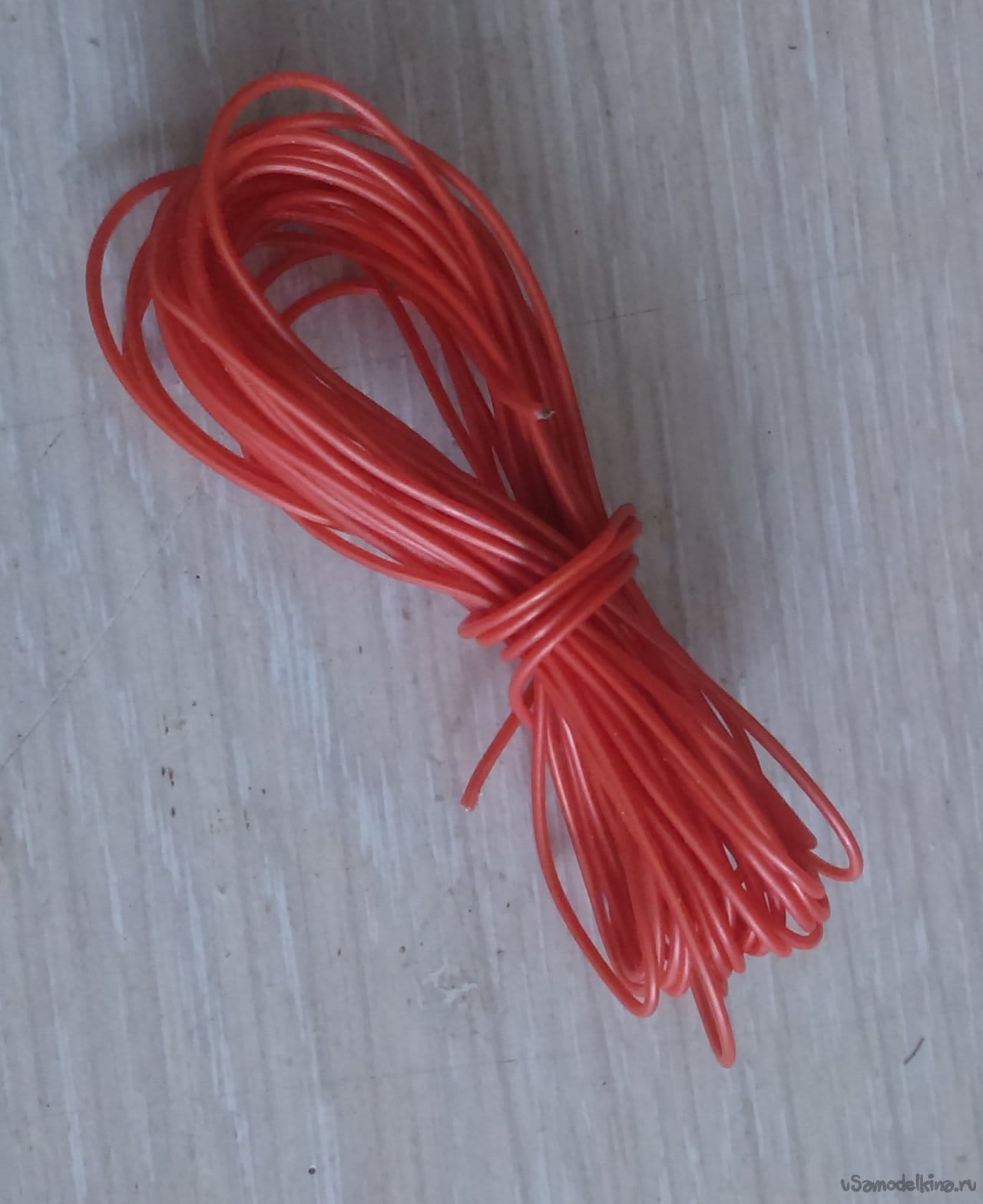

    - Одножильный изолированный медный провод (для второго варианта)

    - Штекер micro-USB с проводом
    - Ортофосфорная кислота (для второго варианта)

    - Припой

    Инструменты:
    - Ножницы

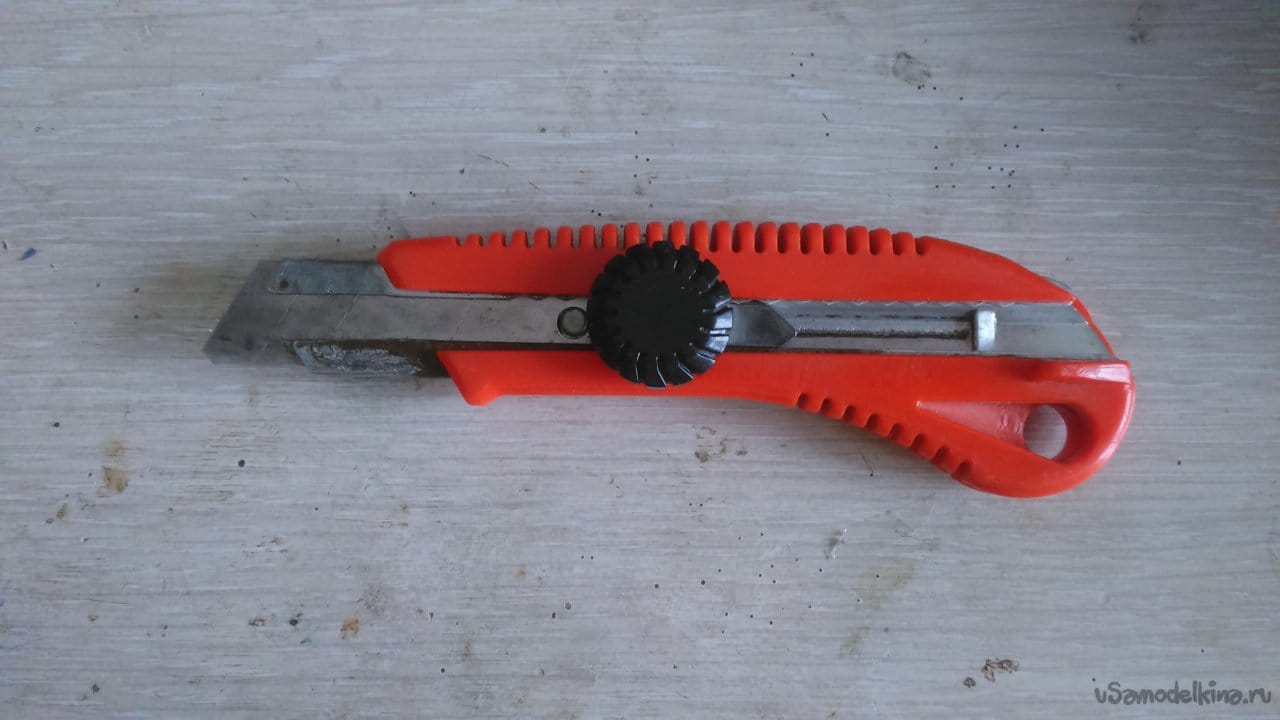

    - Канцелярский ножик

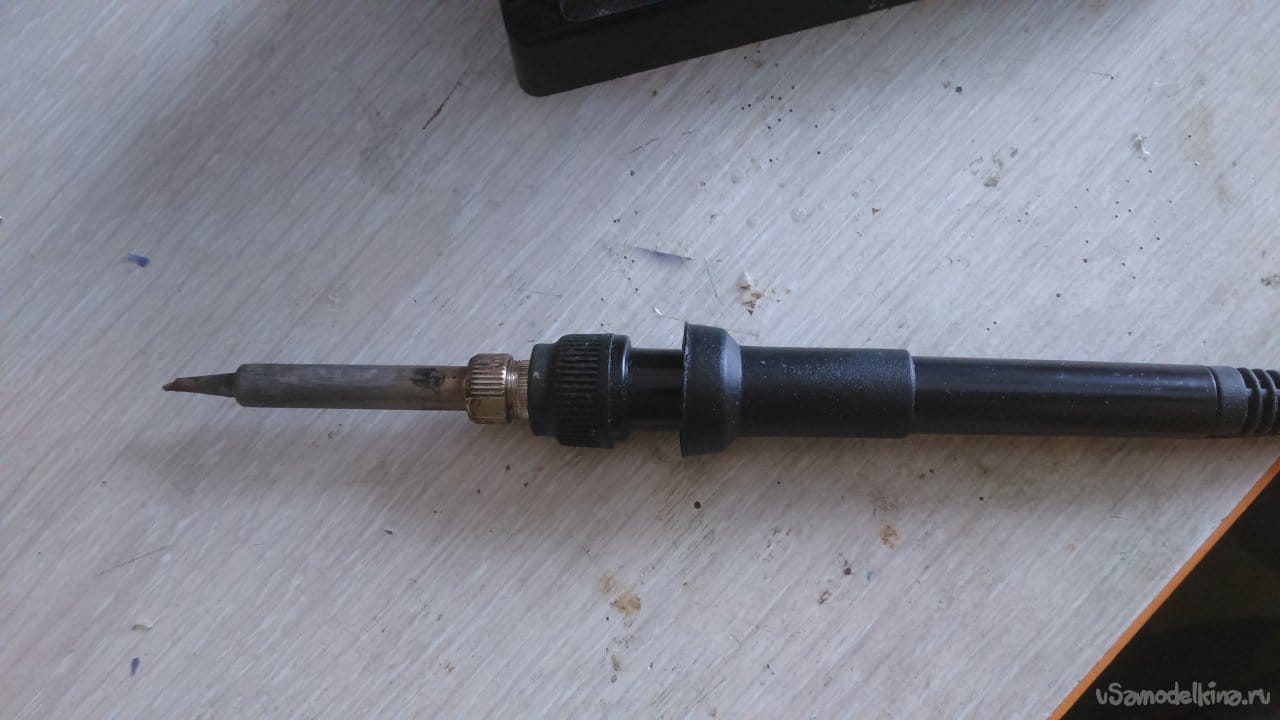

    - Паяльник

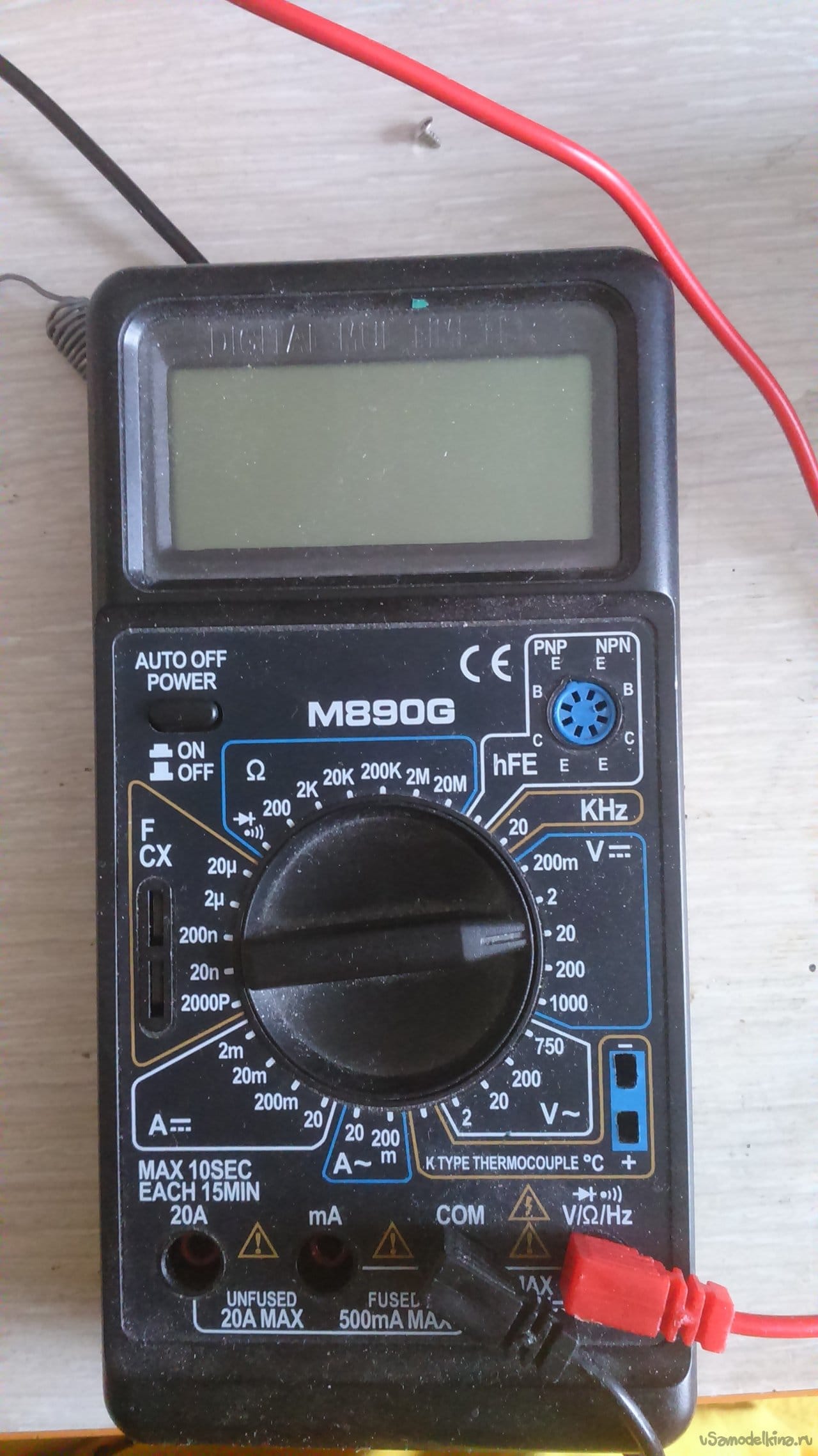

    - Мультиметр (не обязательно)

    - Прямые руки, растущие из нужного места, и здравый смысл

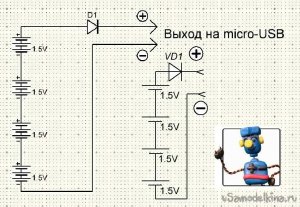

    Схема:
    На этой схеме вы можете видеть следующие детали: четыре батарейки (4 Х 1.5 вольта=6 вольт), один диод и выход на провод micro-USB.

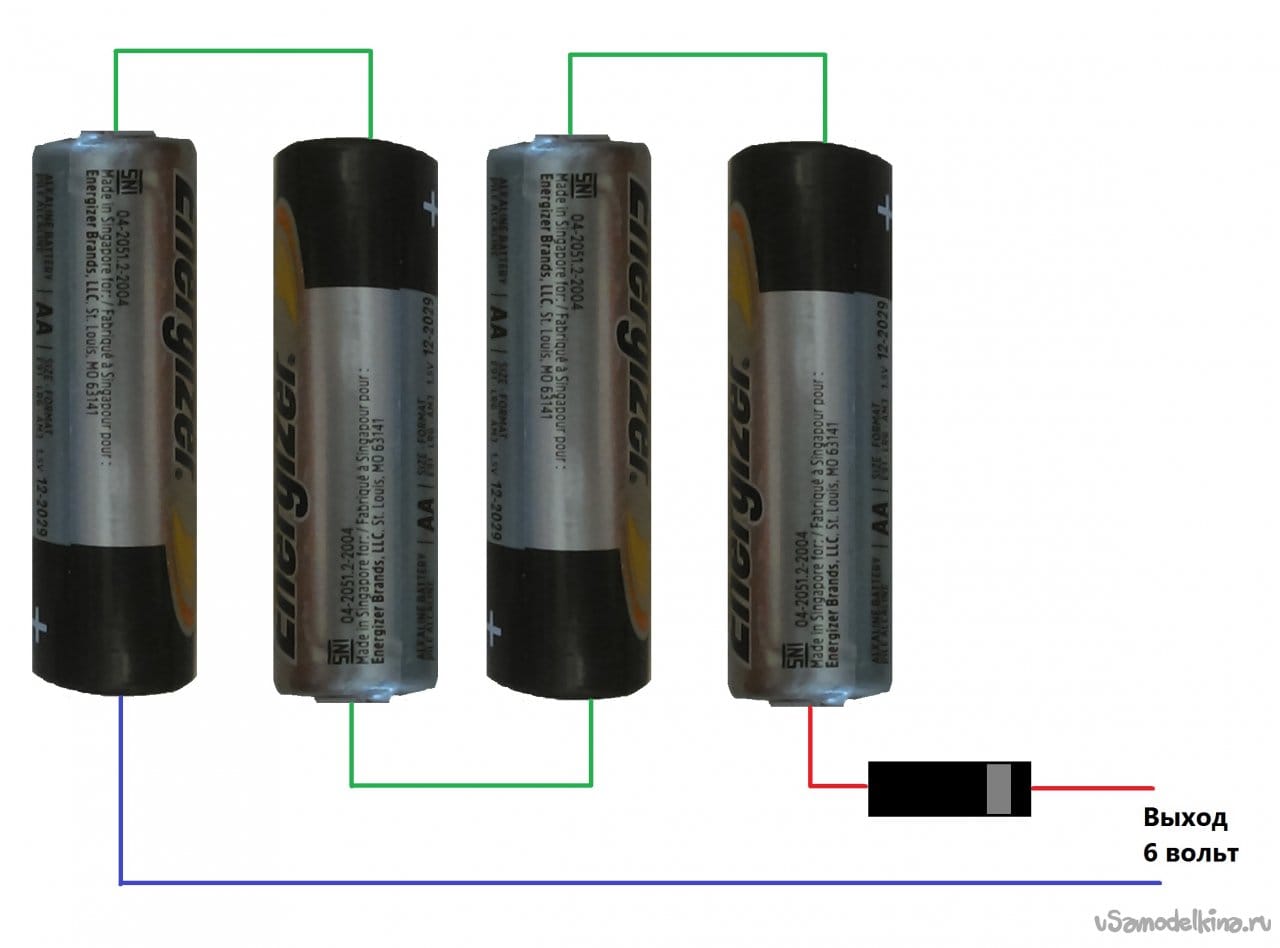

    Дополнительно прикладываю рисунок, так сказать, для наглядности.

    Назначение всех деталей, я думаю, вам понятно. Но всё же объясню один момент. Диод, казалось бы, совсем не нужен, но на самом деле он выполняет функцию защиты батареек в те моменты, когда электричество уже будет идти не к аккумулятору гаджета, а от него.

    Сборка батарейного блока (необходима в обеих вариантах).

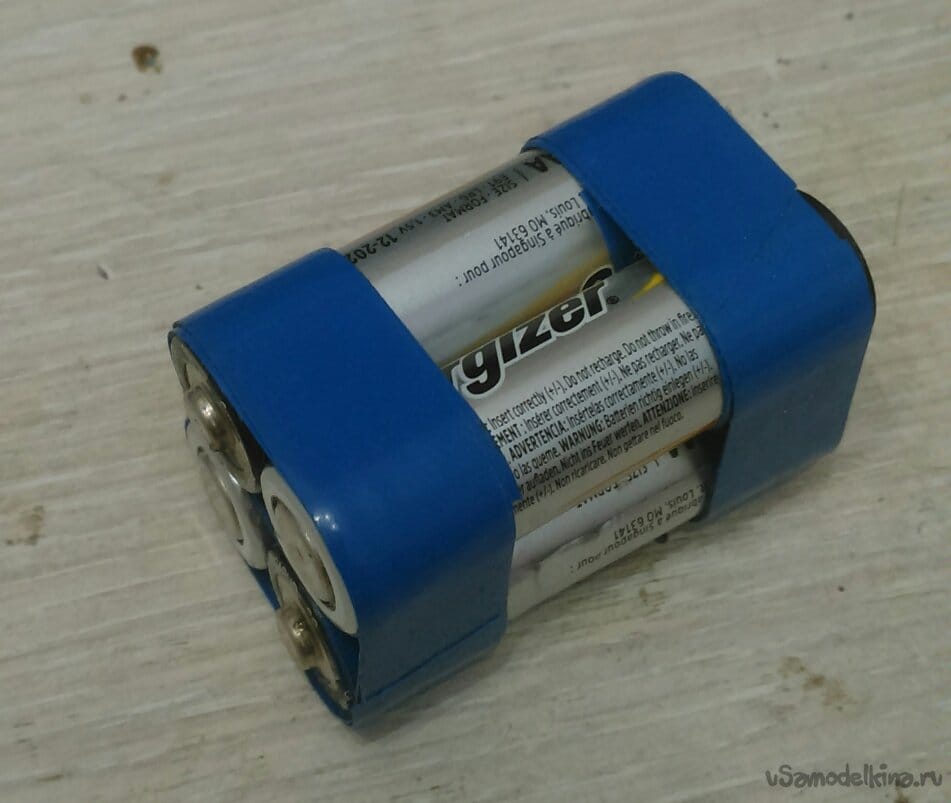

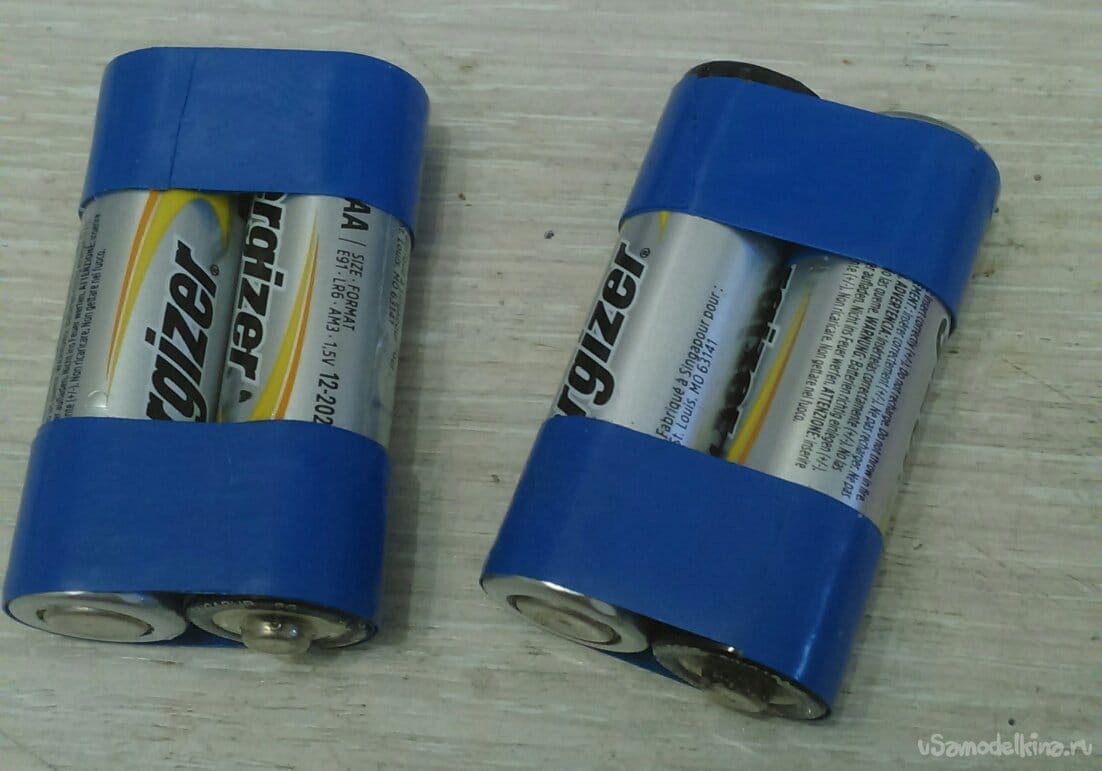

    Берём наши четыре батарейки и склеиваем их изолентой попарно как на фото. Такой порядок склеивания необходим для большей прочности конечной конструкции.

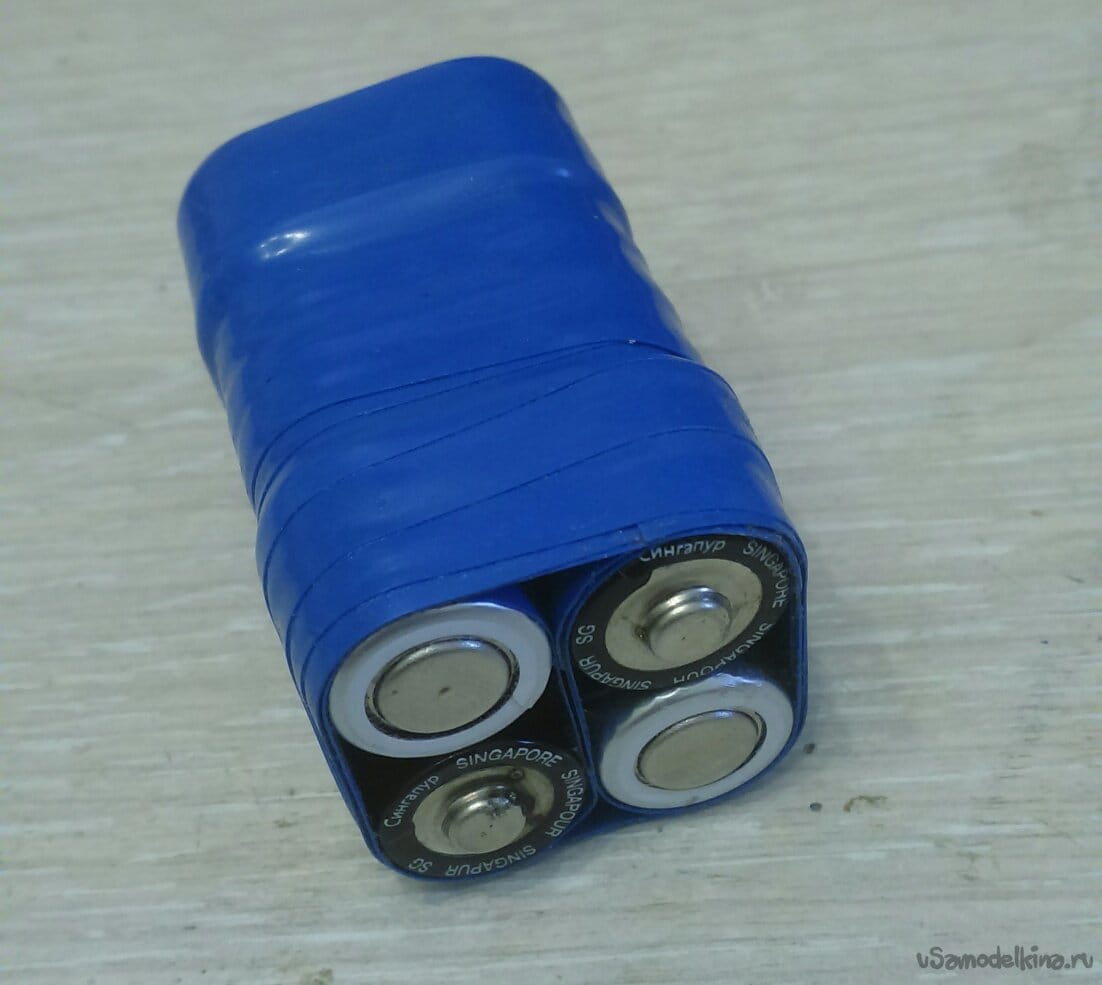

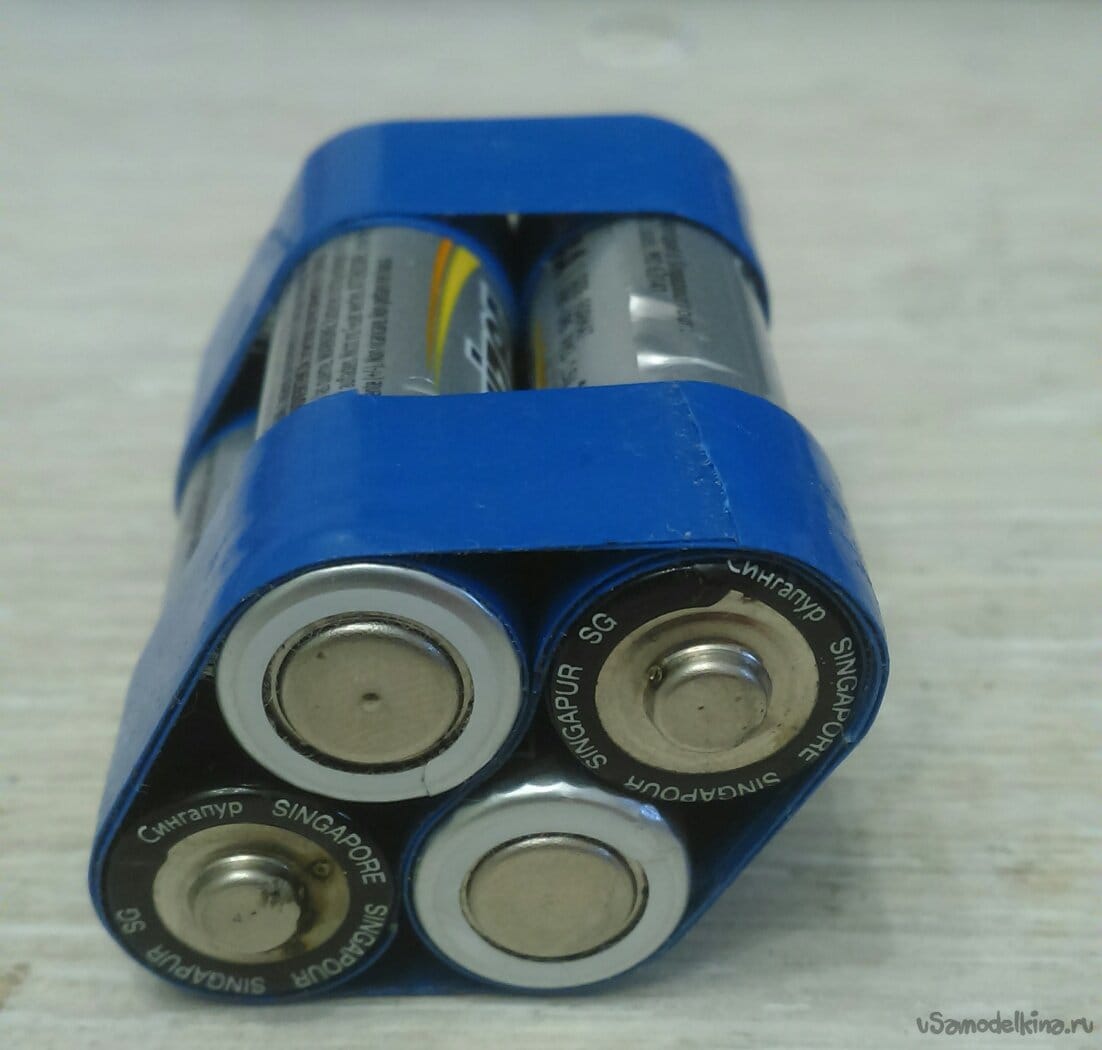

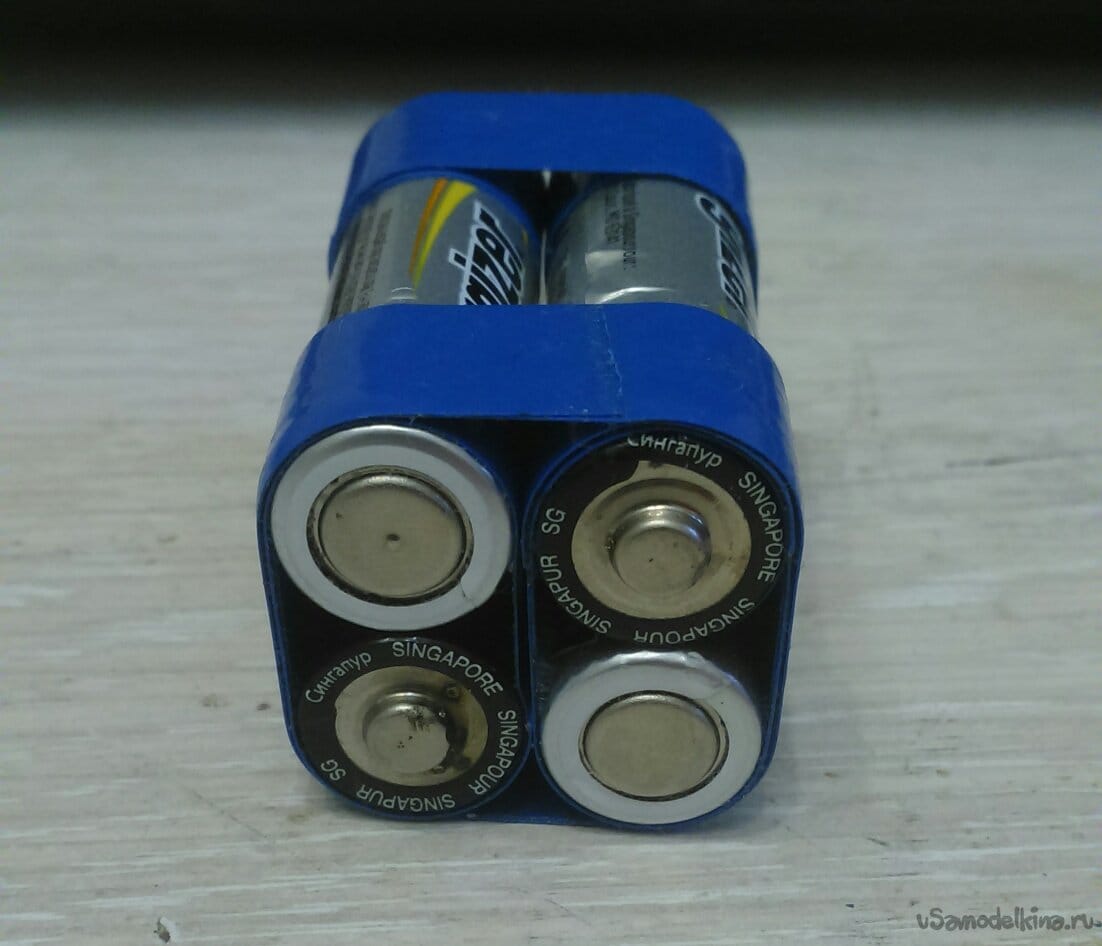

    Затем получившиеся парные блоки склеиваем в один единый блок, плотно обматывая по краям.

    Дальнейшая форма изделия зависит от вашего желания. Можно сделать в поперечном сечении в виде ромба.

    Но впоследствии могут возникнуть большие сложности в электронном соединении батарей в первом варианте, если вы будете делать второй вариант, то форма может быть и в виде ромба, и в виде квадрата. Я выбрал последний вариант.

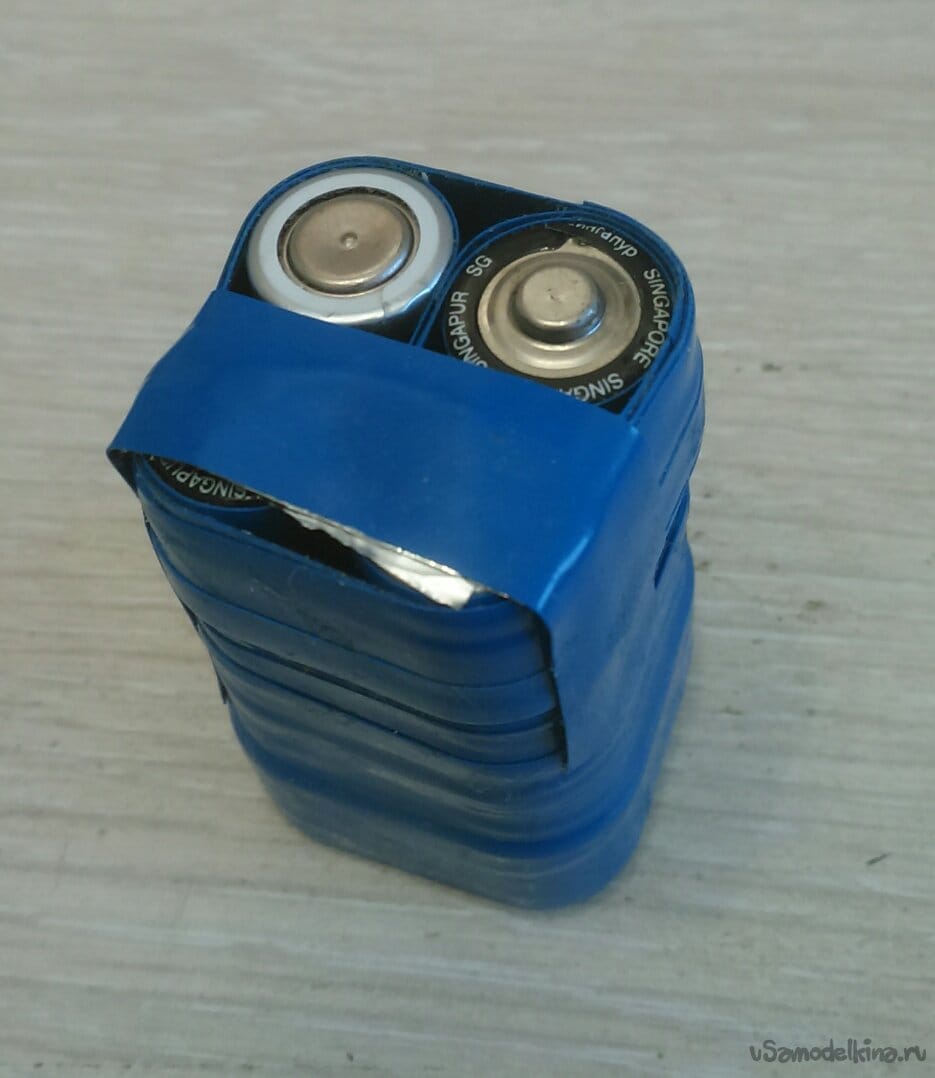

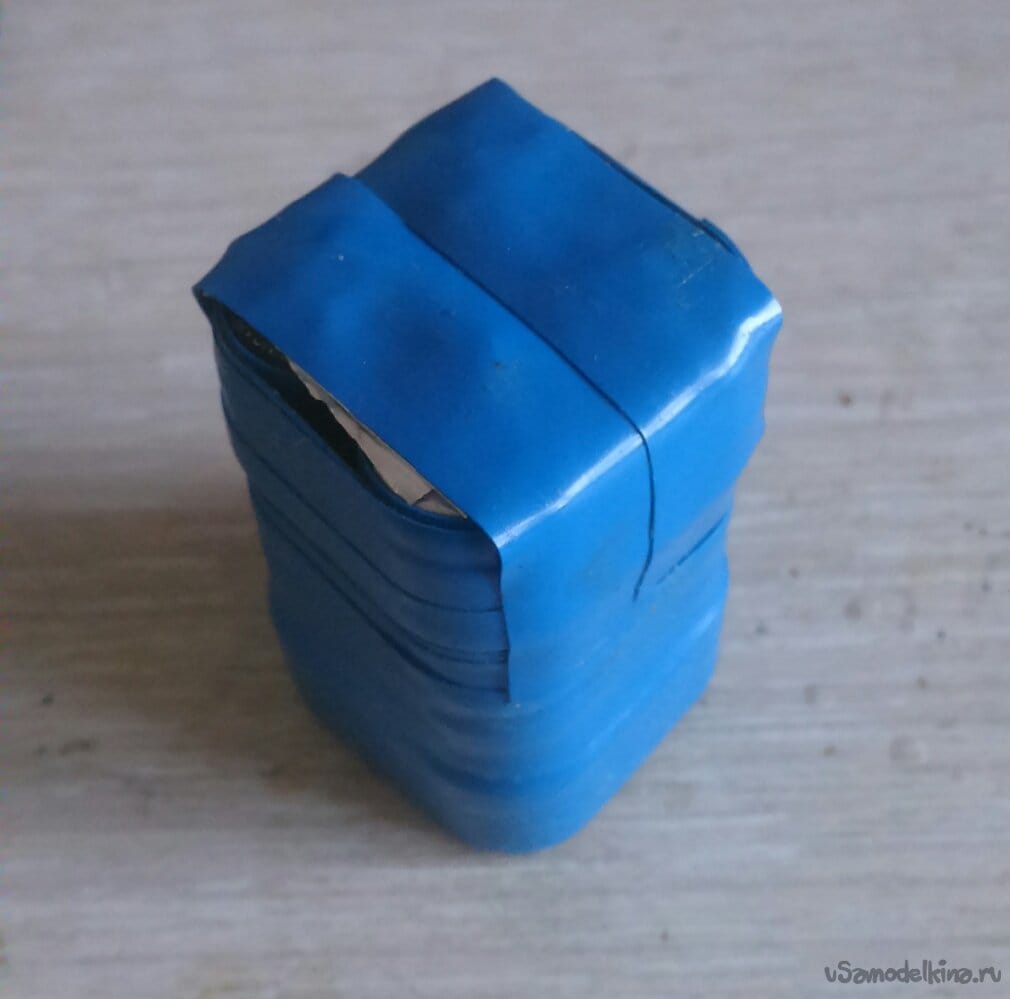

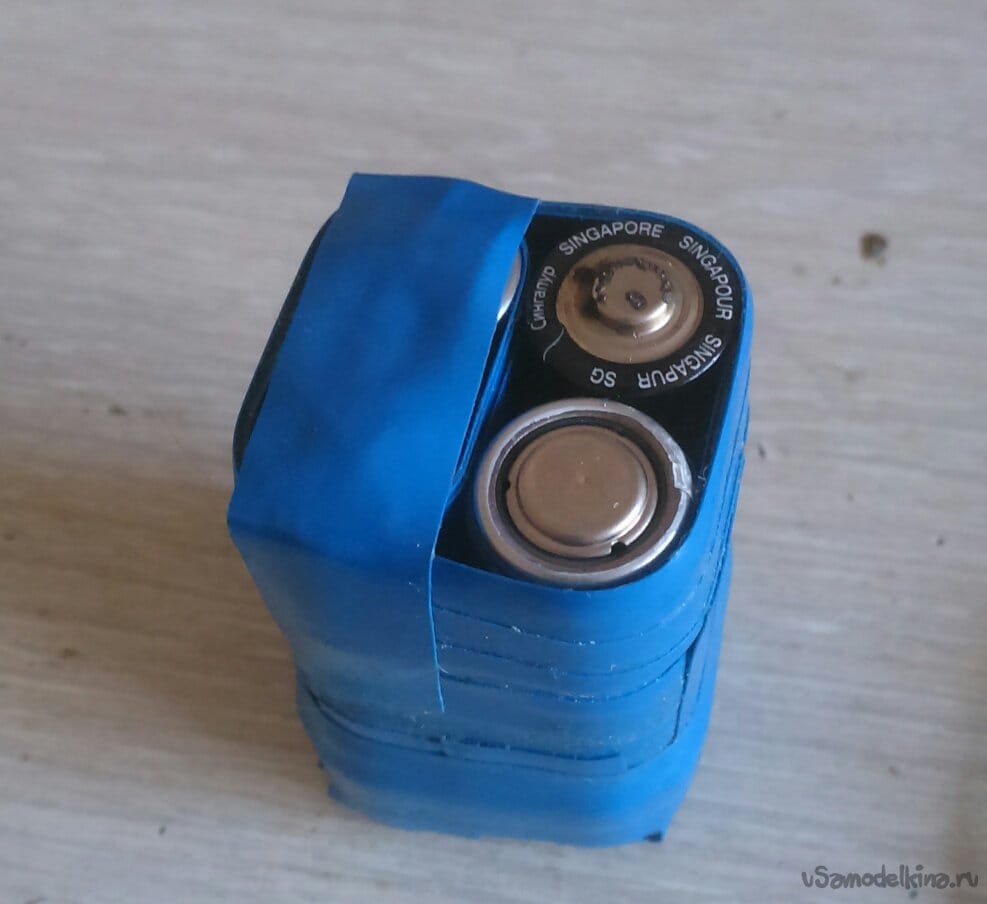

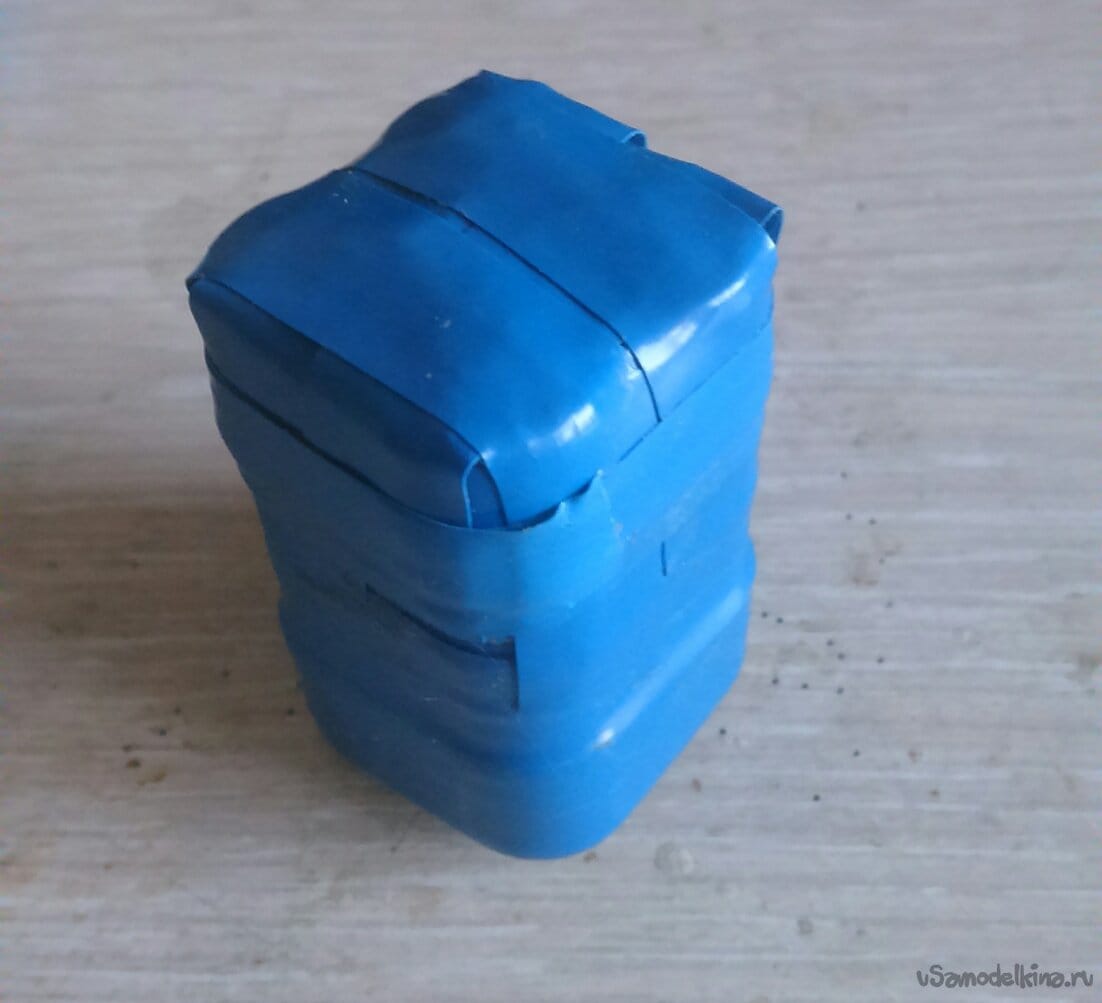

    Плотно обматываем изолентой весь получившийся блок. Чем плотнее, тем лучше, потому что конструкция при более плотной обмотке будет прочнее.

    Электрическое соединение в первом варианте.
    Для электрического соединения в первом варианте я буду использовать алюминиевую фольгу, оставшуюся от шоколадки. Нарезаем фольгу длинными полосками и складываем из них короткие толстые полоски. Их понадобится три штуки.

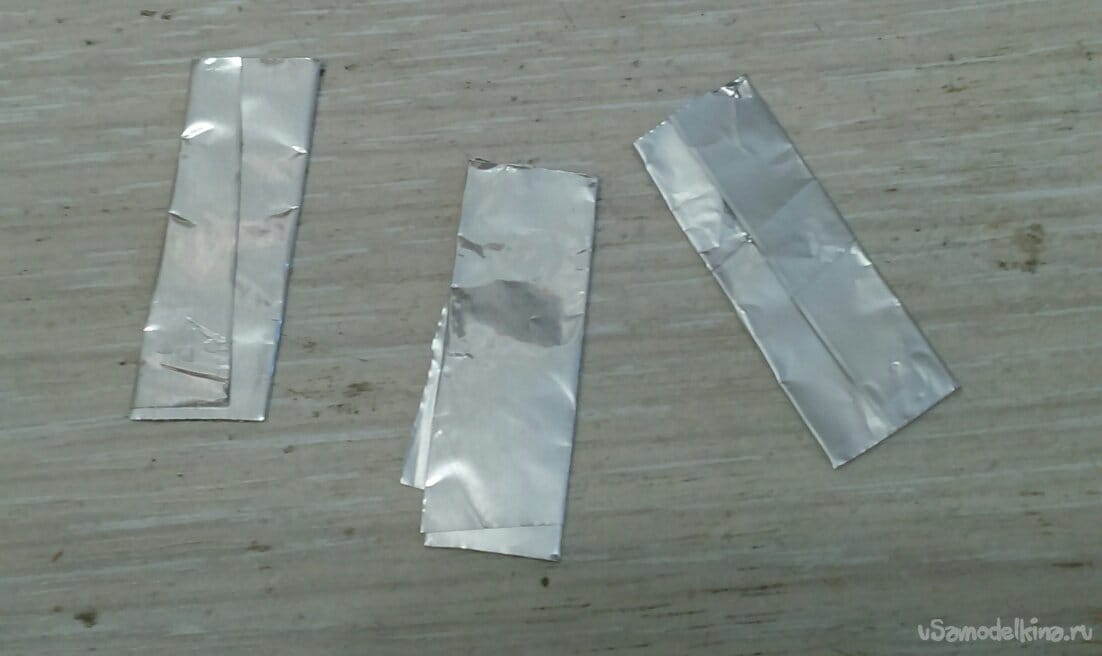

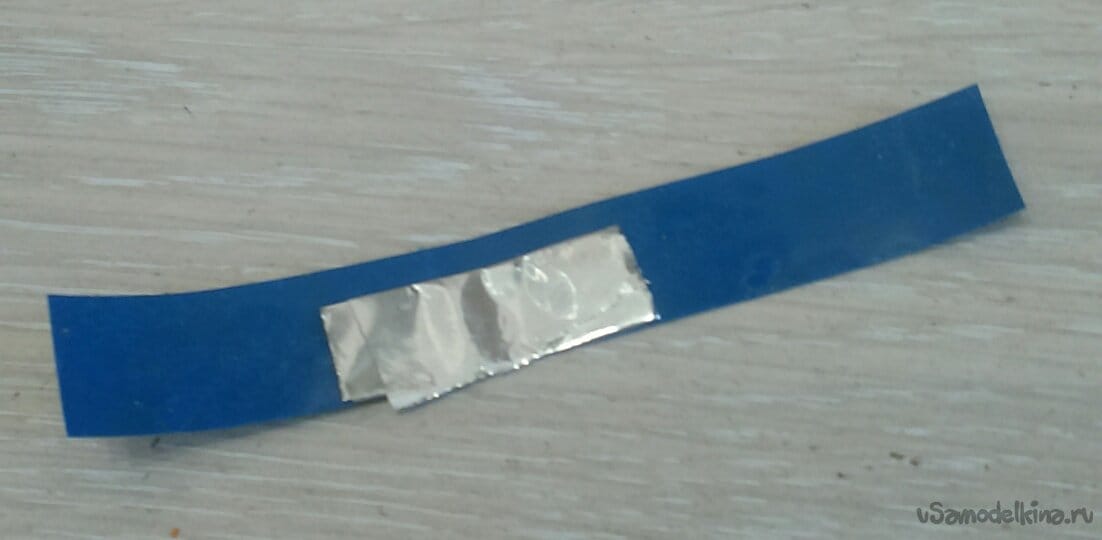

    Далее берём кусочек изоленты и наклеиваем на него полоску фольги. Проглаживаем пальцами для более надёжного соединения. Таких кусочков изоленты, соответственно приготовленным полоскам фольги, потребуется тоже три.

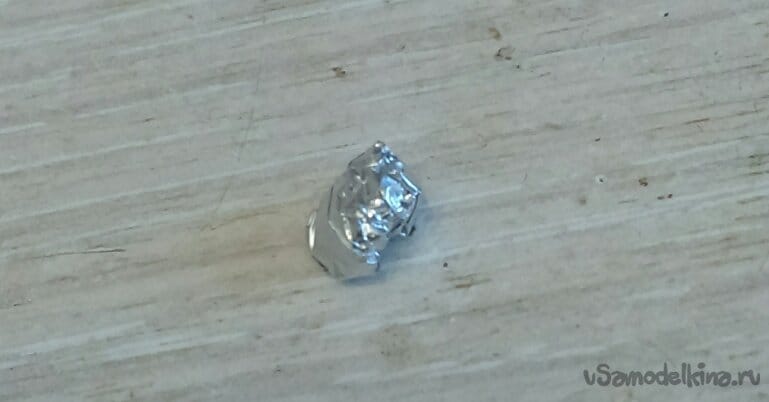

    Для того, чтобы более качественно соединить батарейки, дополнительно потребуются небольшой комочек из фольги в трёх экземплярах. Его мы будем прикладывать к минусу батарейки, чтобы соседний плюс был примерно на одном уровне.

    Следующим шагом соединяем батарейки согласно вышеизложенной схеме. Берём два кусочка изоленты с фольгой и приклеиваем как на фото.


    Перпендикулярно закрепляем их ещё двумя кусочками изоленты и обматываем по краю для прочности.

    Берём оставшийся кусочек и приклеиваем его с другой стороны, соединяя согласно схеме. Пока что не закрепляем этот кусочек “на века”, потому что с этой стороны сделано не до конца.

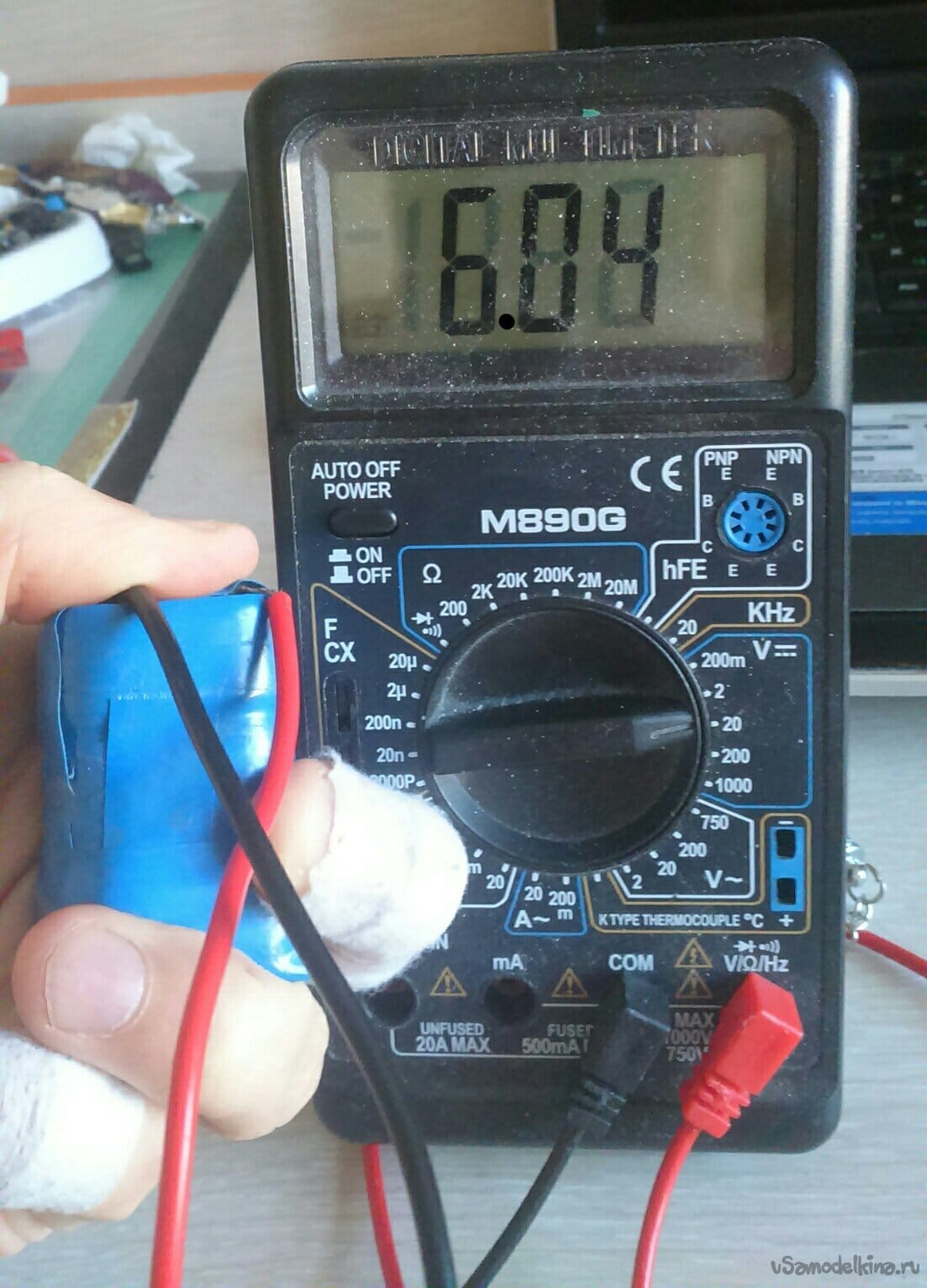

    Проверяем напряжение на голых выводах мультиметром, он должен показать примерно шесть вольт, но если у вас его нет, то можно приложить язык к выводам. Если защипало, то всё соединено правильно.

    Думаю, что суть соединения понятна и остальные компоненты вы сможете соединить без инструкции, руководствуясь только схемой. Я был разочарован эти типом соединения, поскольку через две недели изолента стянулась обратно и перестала прижимать фольгу к батарейкам, и перешёл ко второму варианту.

    Электрическое соединение во втором варианте.

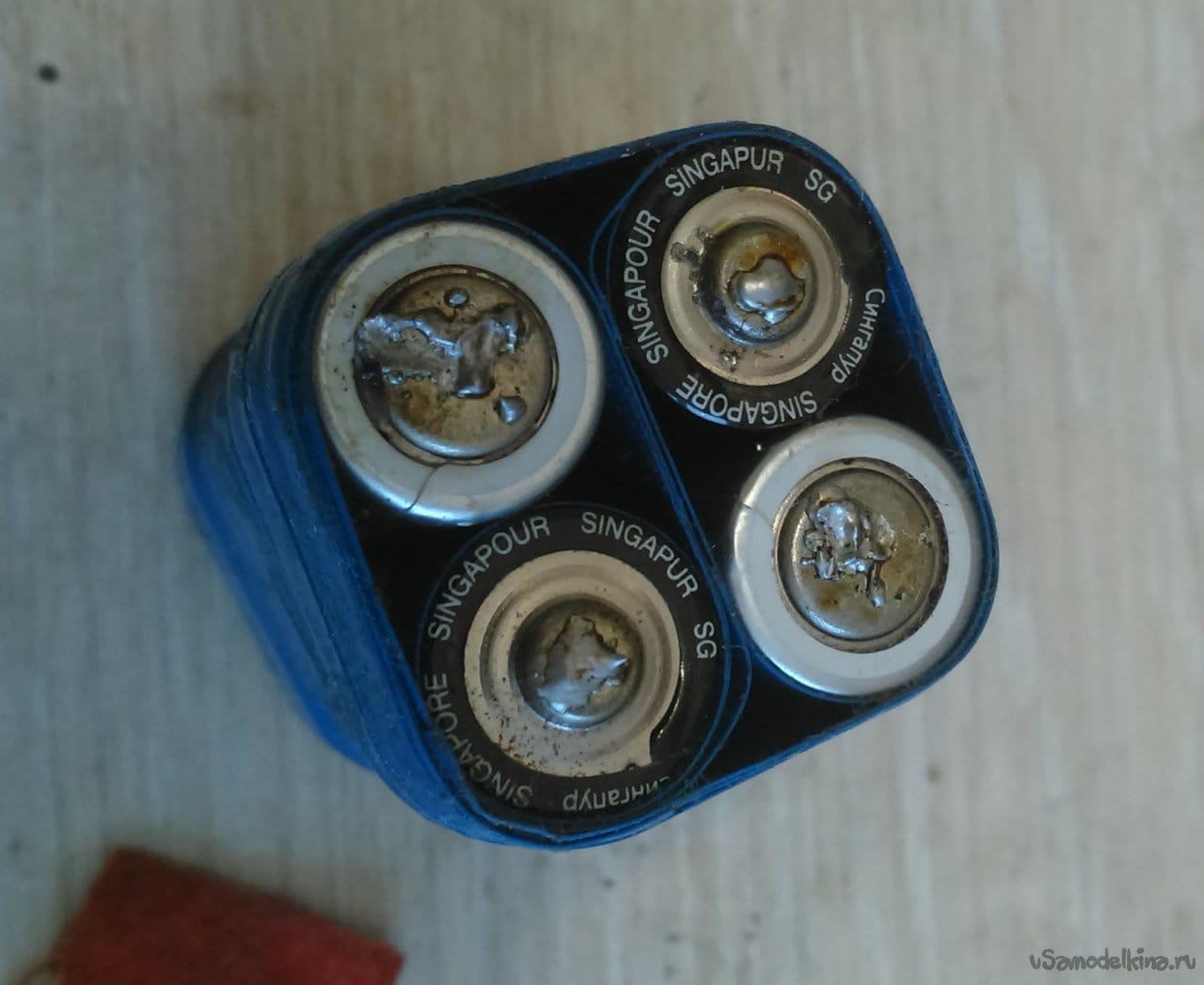

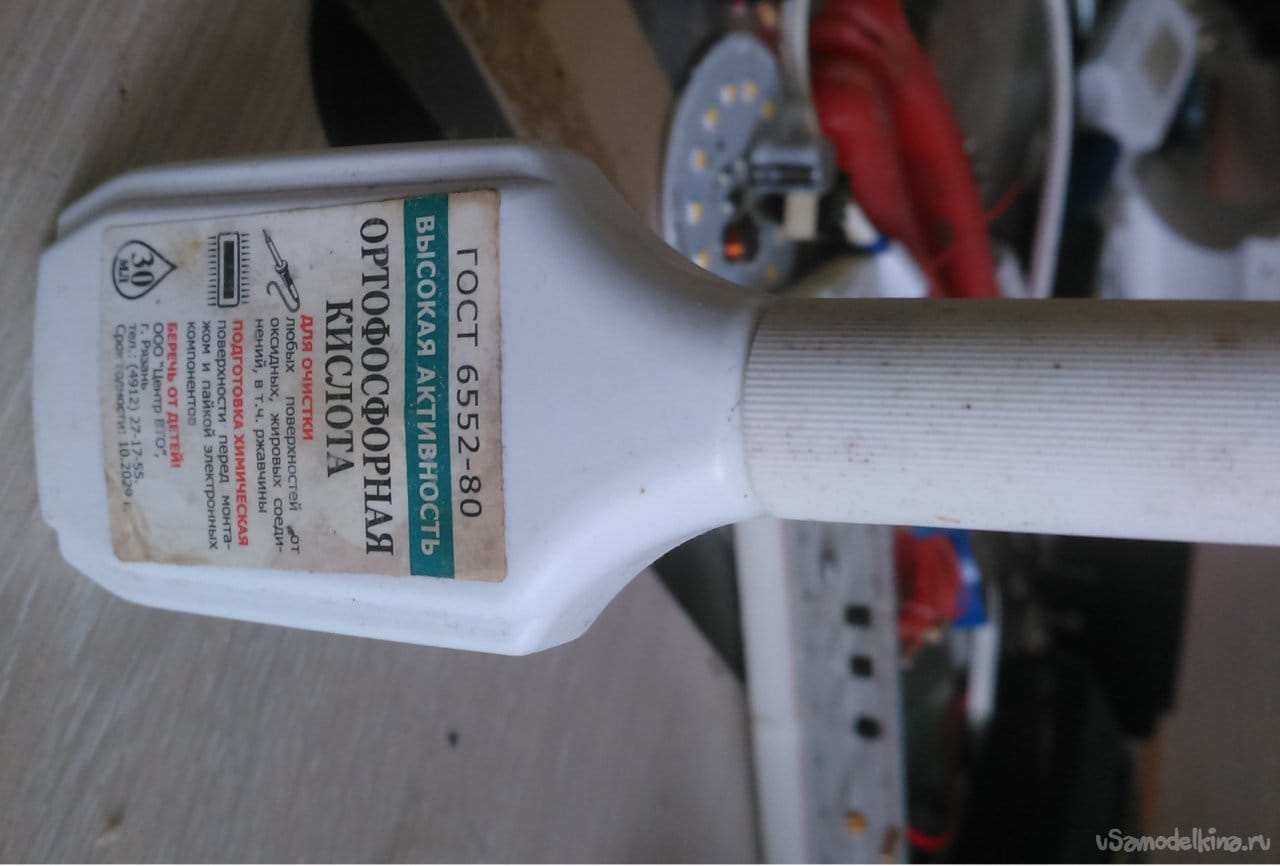

    Берём наждачную бумагу или напильник и зачищаем выводы батареек для более прочной пайки. Затем помещаем одну каплю ортофосфорной кислоты на один из выводов, протираем тканевой тряпочкой и сразу же, насколько это возможно, залуживаем вывод. Ни в коем случае не позволяйте батарейке перегреваться, держите хотя бы один палец рядом с местом пайки, если хоть чуть-чуть почувствовали незначительный перегрев – немедленно убирайте паяльник от батарейки и ждите её полного остывания. Если вы пренебрежёте эти советом, то можно просто испортить батарейку и придётся переделывать всё заново.

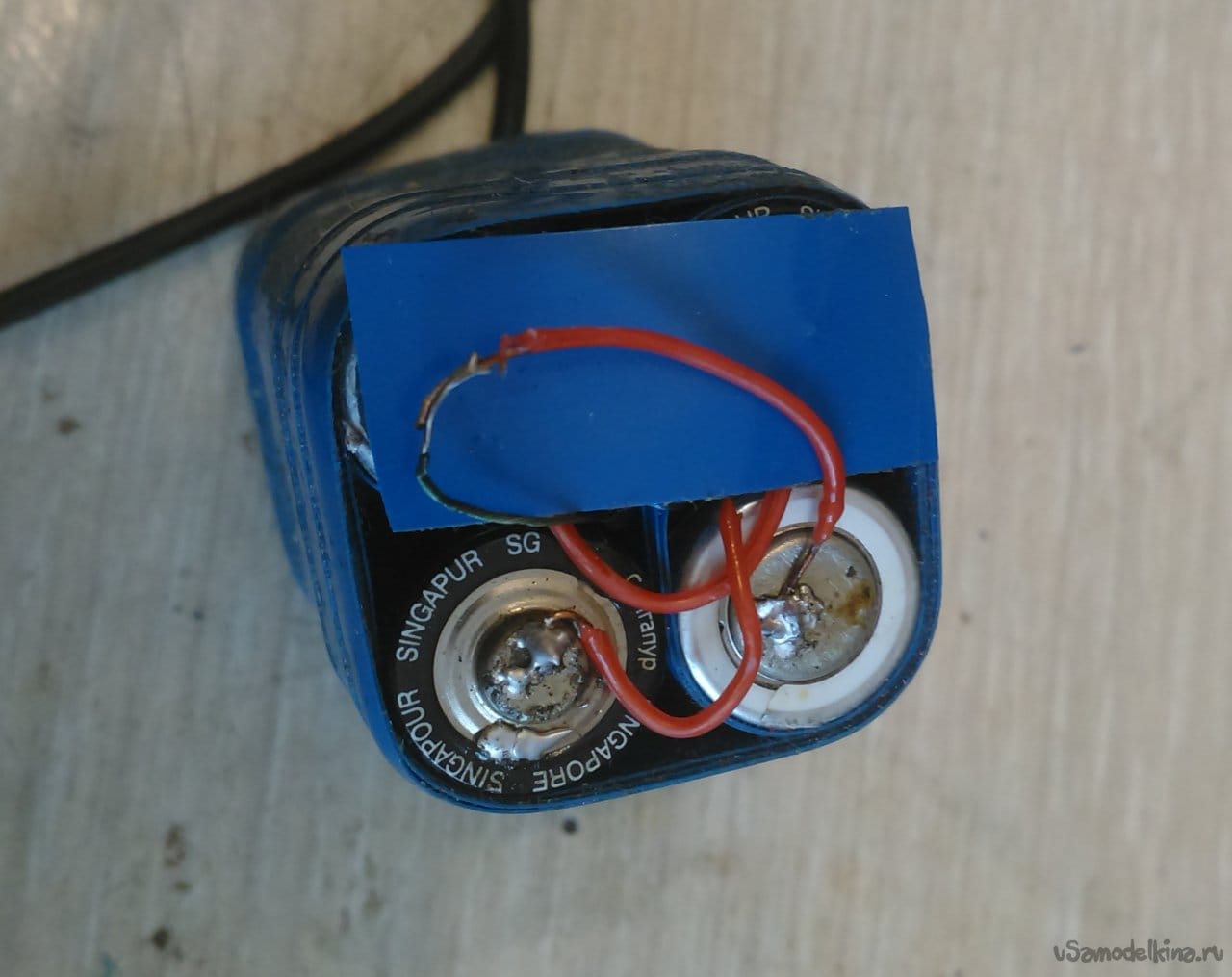

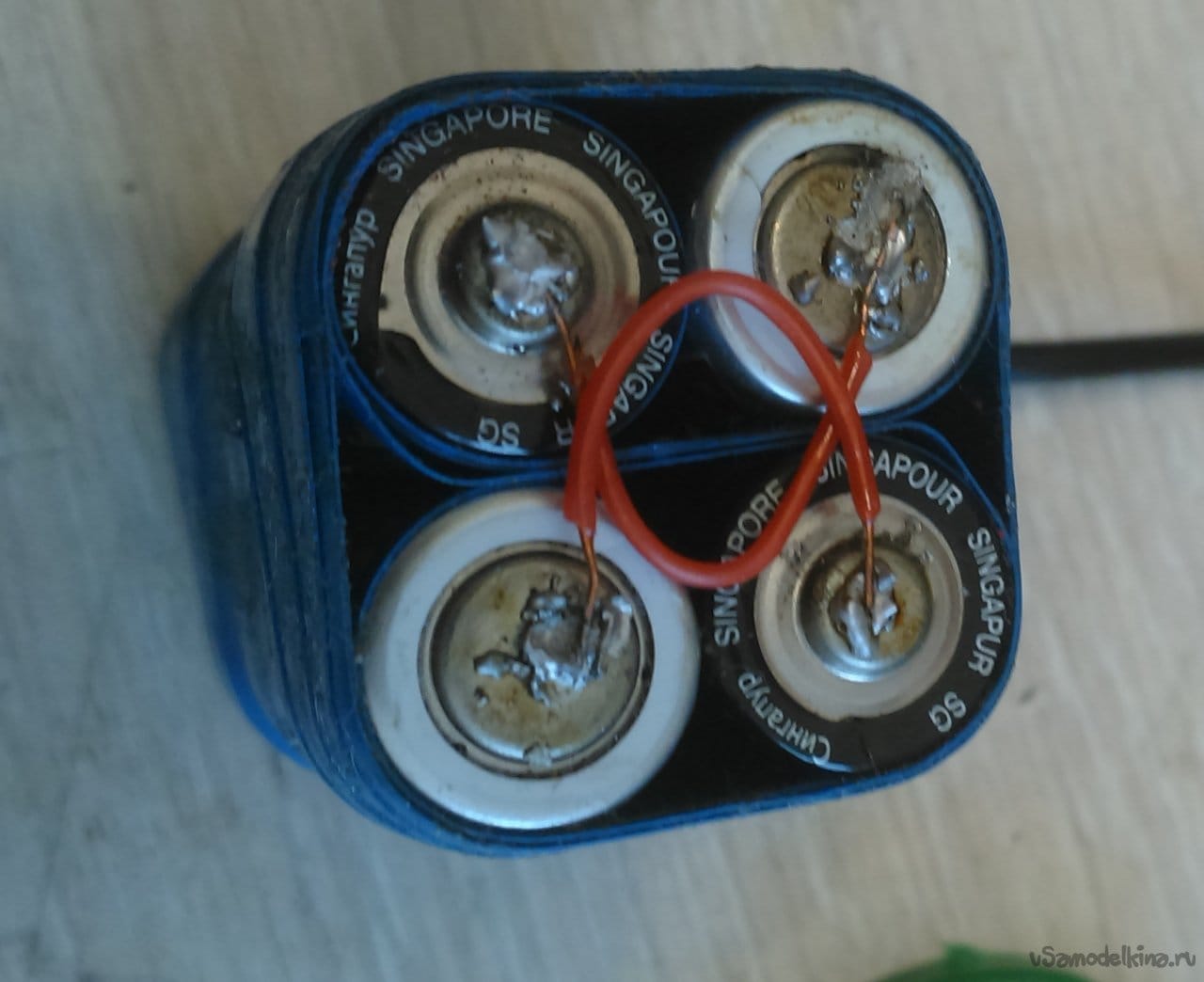

    На этот раз соединяем батарейки одножильными медными проводами с помощью пайки согласно схеме.

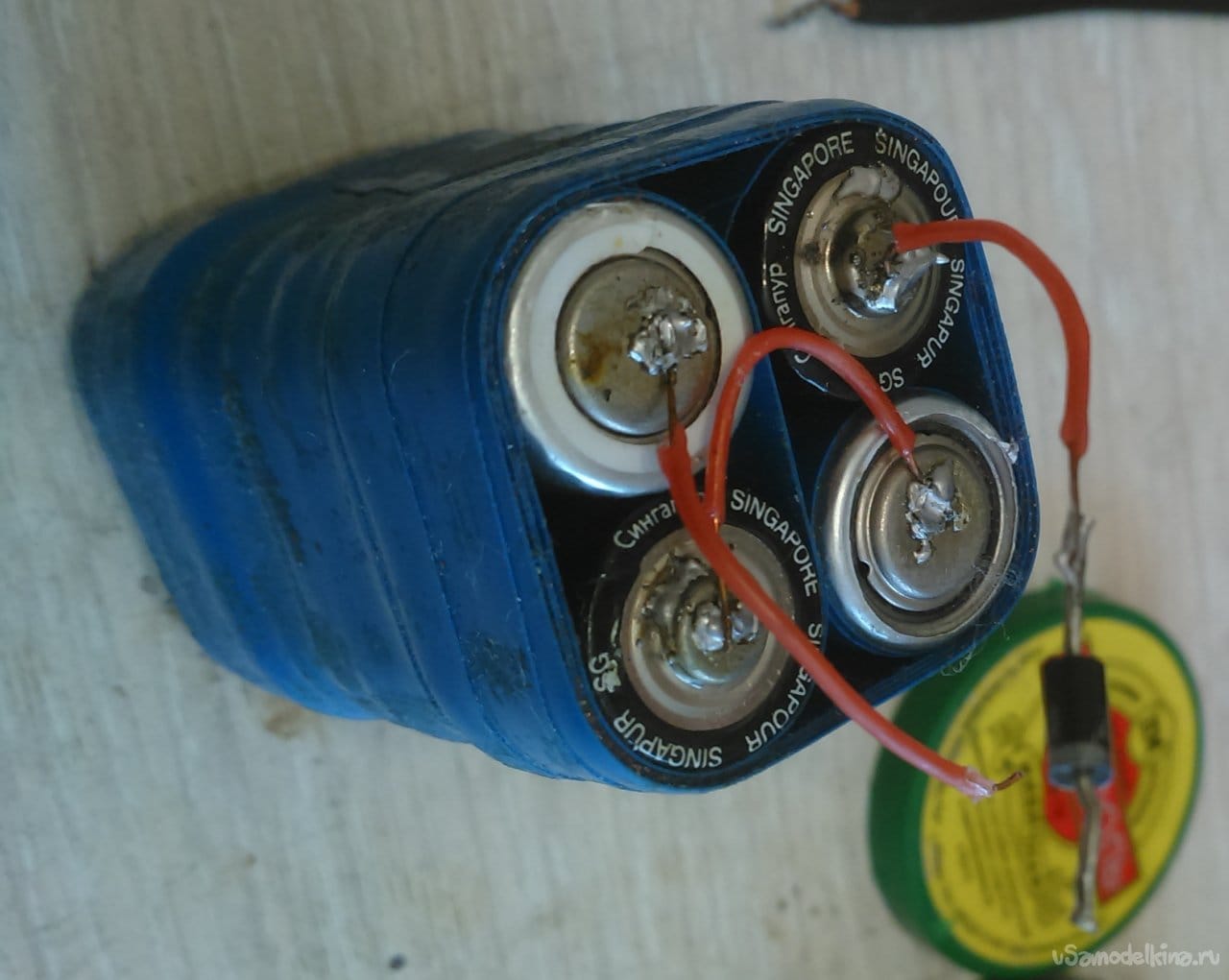

    Припаиваем к плюсовому выводу диод серой полоской в дальнюю сторону. С ним тоже надо быть аккуратным, полупроводниковые компоненты боятся перегрева, потому что превышение допустимой температуры может привести их в негодность.

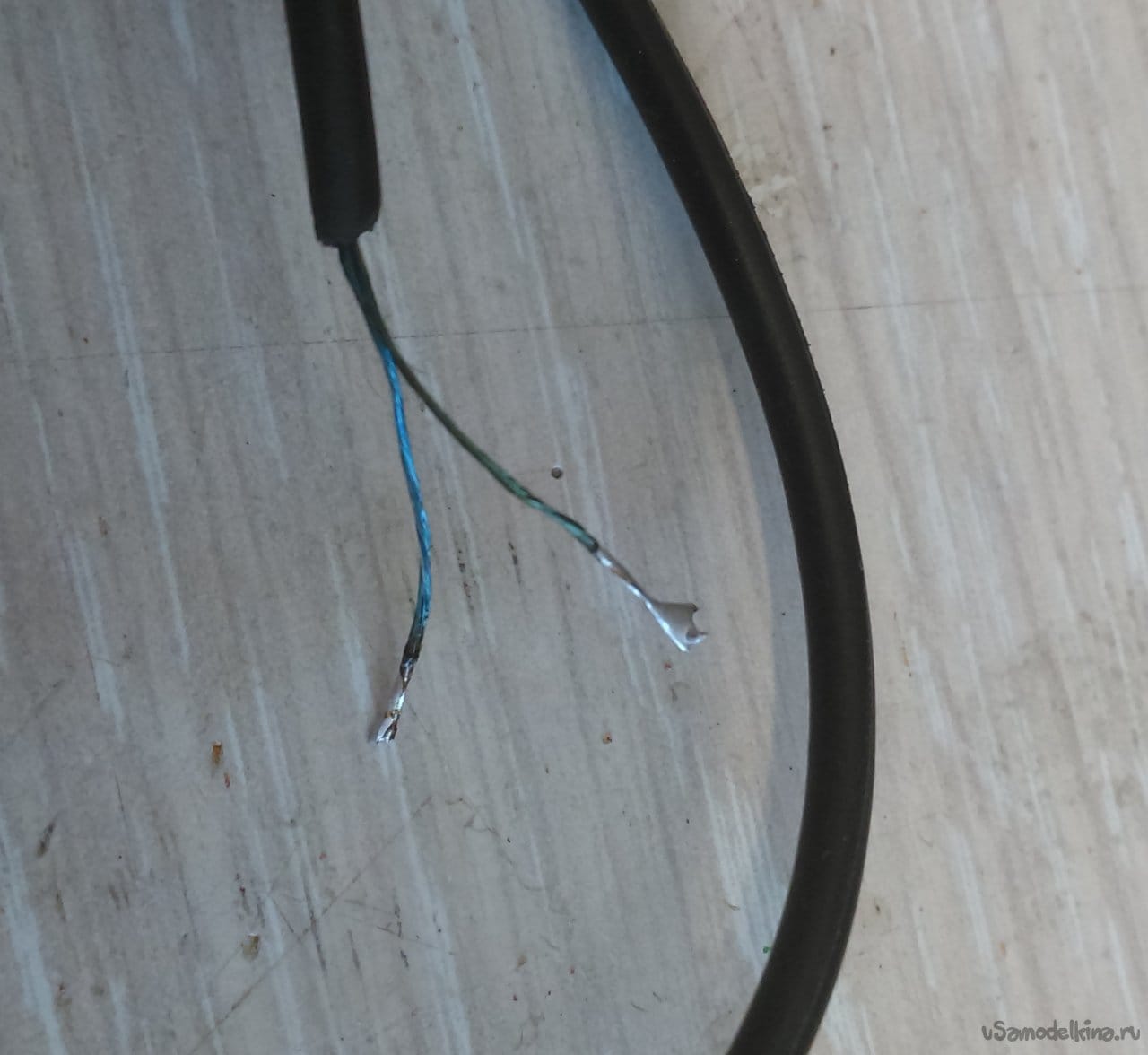

    Залуживаем выводы провода от micro-USB. У меня провод сборный, в нём применён сам штекер и провод от одного канала гарнитуры, поэтому на них нет стандартной изоляции. У вас может быть в проводе четыре вывода разных цветов. Вам понадобятся только в чёрной (синей) и красной изоляции, остальные обрезайте под край общей изоляции.

    Продеваем получившийся провод с нижней части батарейного блока.

    Припаиваем плюсовой (красный) провод к выводу диода, минусовой (синий) провод к минусу батарейного блока. Аккуратно укладываем провода, в случае возможного замыкания добавляем изоленты.

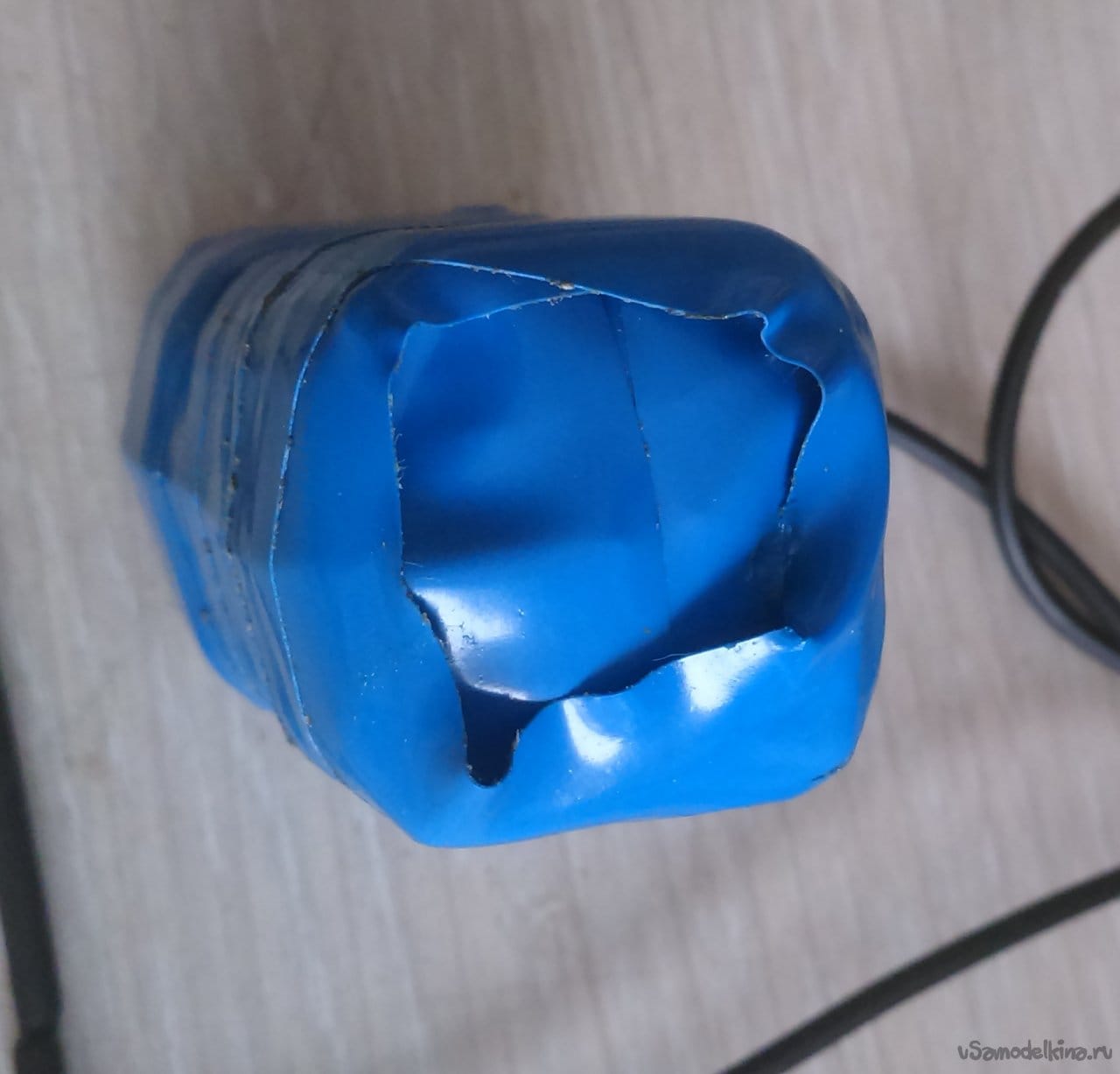

    Закрываем места пайки изолентой, плотно обматывая для большей прочности.

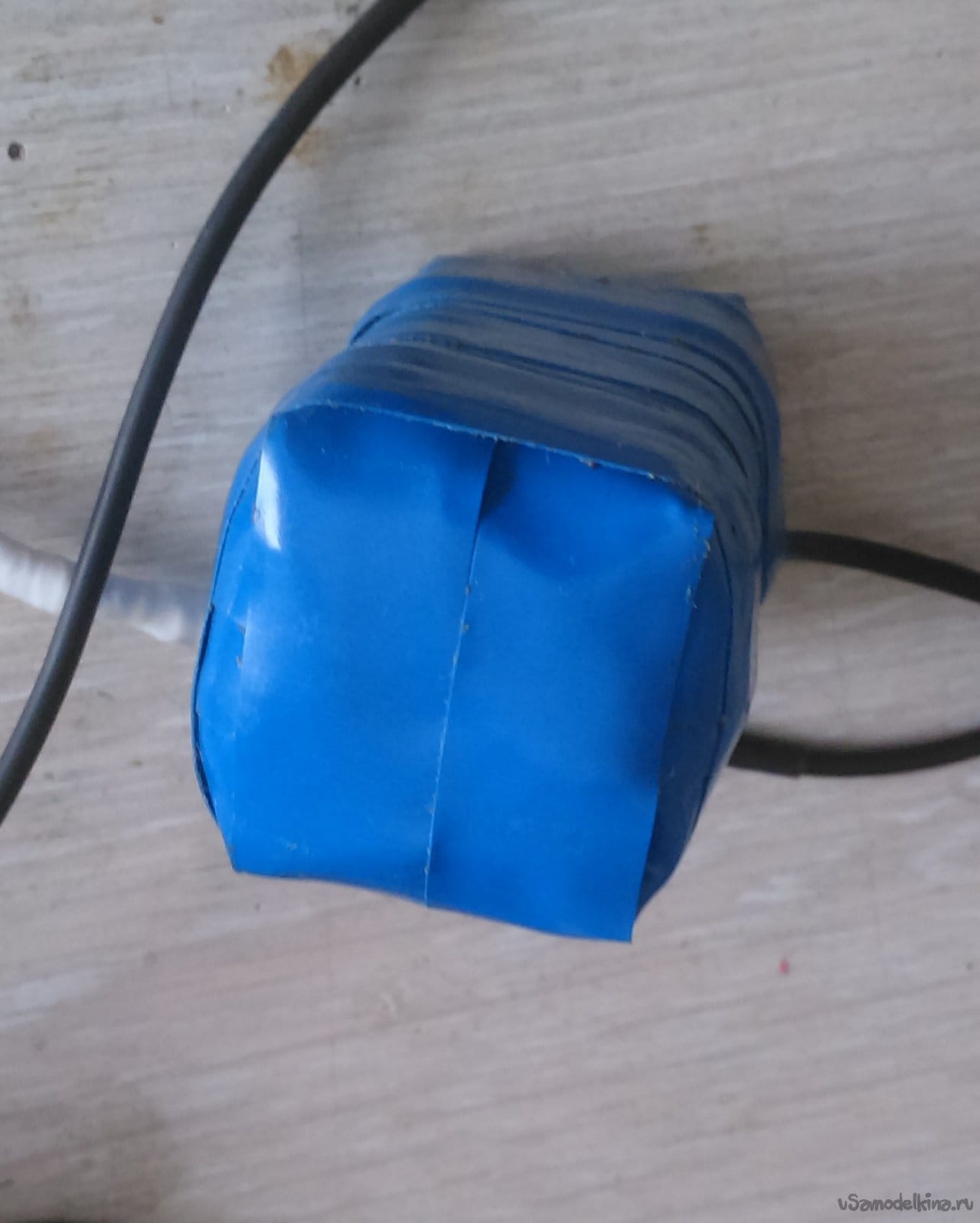

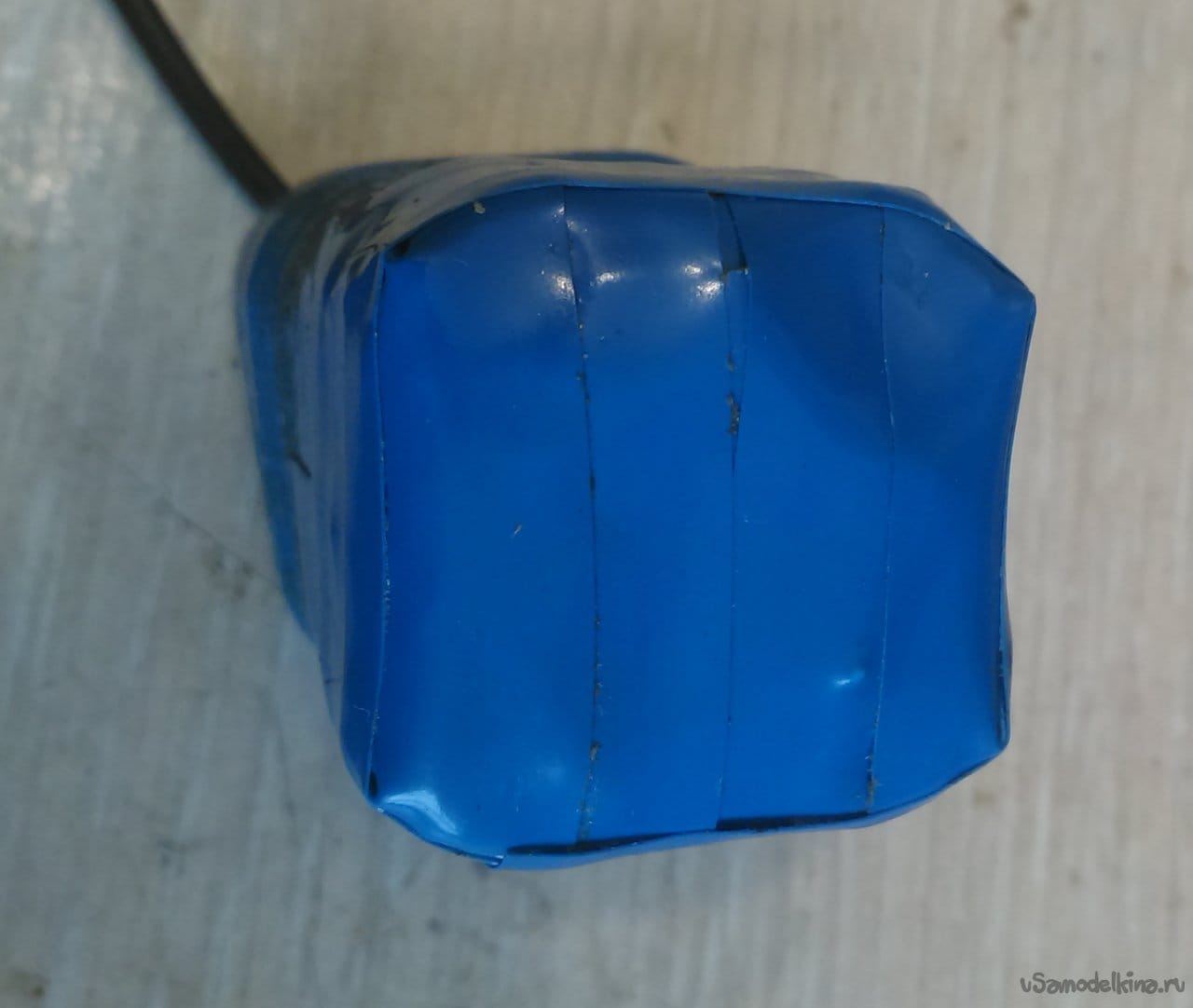

    Прокладываем провод по наружному краю на другую сторону и фиксируем его в таком состоянии, чтобы при случайном рывке его пайка не отлетела.

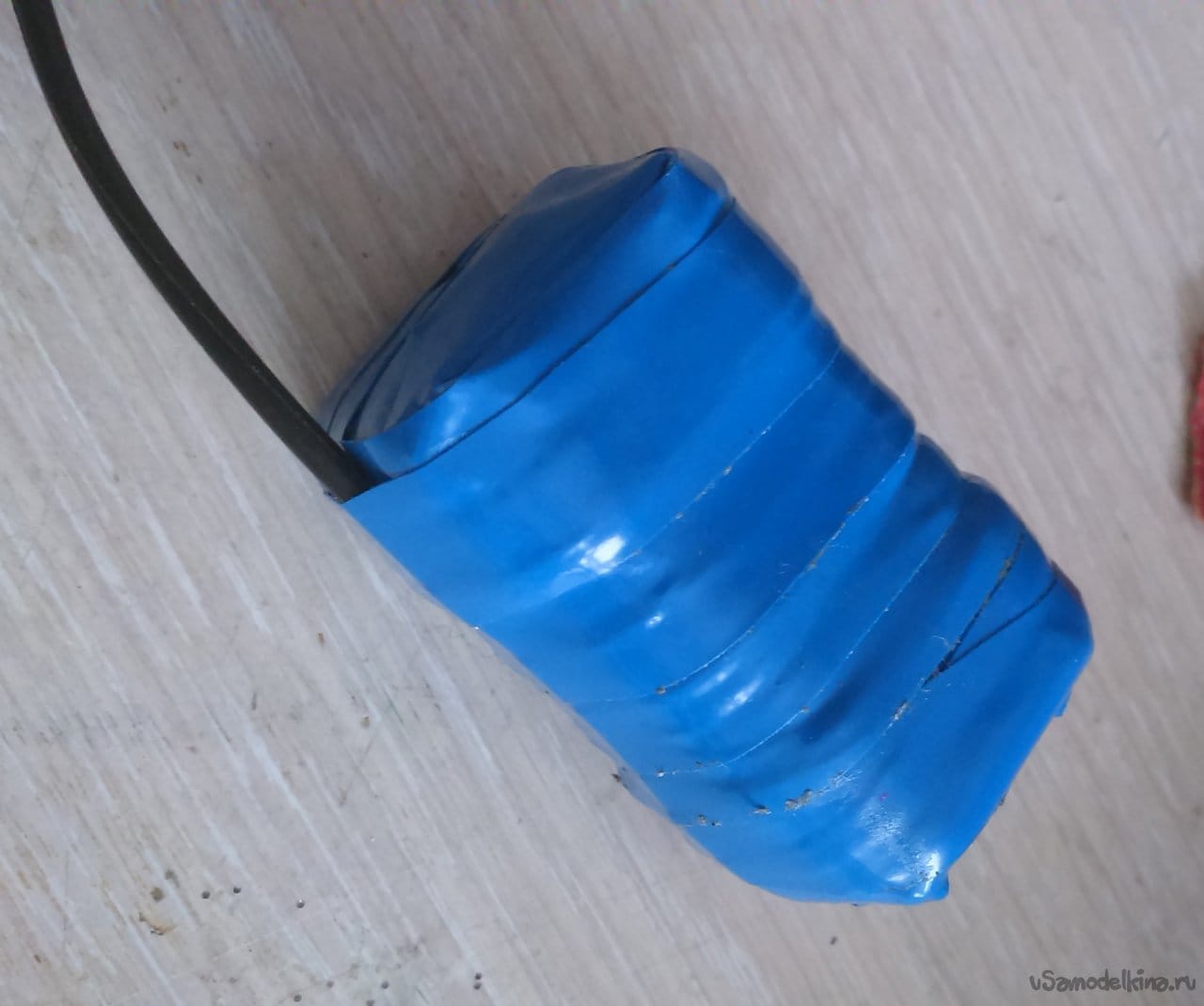

    В результате получаем хоть и одноразовый, но достаточно полезный Power-bank из батареек с приложением минимальных усилий. И как бы странно не выглядел он со стороны, каким бы бесполезным не казалось его создание, всё равно он работает как задумано и может пригодиться в экстренной ситуации.

    Вы можете на этом не останавливаться, и в качестве идей есть несколько доработок в виде 3D-печатного корпуса и более надёжного соединения батареек с помощью дополнительных химических веществ. Всем читателям спасибо за просмотр и до новых встреч!
