Здравствуйте, уважаемые читатели! В этой статье мы рассмотрим процесс создания муляжа бомбы, оригинал которой делается из тротиловых шашек и прочих запчастей. Но эта самоделка скорее не муляж, а модель, поскольку от бомбы осталась только внешность. И всё же выглядит она очень эффектно, поскольку даже моим родителям пришлось долго доказывать, что внутри ничего опасного нет и что электроника сделана для вида.
Сразу предупреждаю. Ни в коем случае не используйте её в целях розыгрыша в публичном месте, потому что это может плохо кончиться! В лучшем случае штраф дадут только вам, а в худшем - привлекут к ответственности и меня, и администратора сайта! Не подставляйте никого под удар, даже если при этом попадает и вам!
Но если уж сильно хочется, обеспечивайте и окружающих, и себя полной безопасностью от возможных проблем с законом, не позволяйте вмешаться в розыгрыш посторонним лицам, которые могут поневоле навлечь на вас правосудие. Довольно об этом, приступим. Для бомбы потребуются:
Материалы:
- Бумага (2-6 листов формата А4)
- Красная и чёрная изоленты.
- Аккумулятор типоразмера 18650 (он не обязателен, можете использовать батарейки, всё зависит от электронной схемы и ваших возможностей/желаний)
- Разноцветные провода разной толщины
- Кусок алюминиевой проволоки
- Два транзистора N-P-N проводимости
- Два резистора 3 Ом
- Два резистора 6.5 кОм
- Два конденсатора 100 мкФ
- Двухпозиционный переключатель (чем меньше - тем лучше)
- Разные электронные детальки (абсолютно не важно, какие они: рабочие или неисправные, какого типа.)
- Припой оловянно-свинцовый
- Канифоль
- Гвозди покрупнее
- Печатная перфорированная плата
Инструменты:
- Кусачки
- Паяльник
- Клей-карандаш
- Пистолет для термоклея
- Ножницы
- Прямые руки
- Здравый смысл
Сборка "шашек".
Берём лист бумаги и склеиваем его в трубочку. В идеале сюда нужен клей ПВА, но его под рукой не оказалось, пришлось использовать клей-карандаш. Во время склеивания следите за тем, чтобы не было пузырей между слоями бумаги. Если есть желание, наклейте поверх готовой трубки, это хорошо скажется на прочности.
Как вы понимаете, тротиловые шашки такого размера не могут быть настолько лёгкими, поэтому вклеиваем вовнутрь трубок гвозди, для этого применяем термоклей. Гвозди устанавливаем с двух сторон. Не жалейте ни гвоздей, ни клея. Чем больше клея, тем лучше будут держаться гвозди внутри бумажной трубки. Но с гвоздями тоже не переборщите, тротиловые шашки такого размера не будут весить больше семи сотен граммов.
Заклеиваем трубки с обеих сторон бумажными круглешочками. Для большей правдоподобности они должны быть посажены глубже края трубки. С одной из сторон приклейте изнутри провода, чтобы выглядело будто они выходят из шашки.
Обклеиваем всю конструкцию красной изолентой. Опять же всё ради надлежащего внешнего вида.
По такой же технологии изготавливаем ещё одну шашку, но если у вас есть много красной изоленты, то можете сделать больше, будет выглядеть внушительнее. У меня красная изолента закончилась сразу после обмотки второй шашки, а я хотел сделать три.
Соединяем их друг с другом чёрной изолентой. Сильно не давите, можете случайно деформировать их, всё-таки у нас не настоящие прочные тротиловые шашки, а лишь их хлипкая имитация.
И всё таки я где-то поднажал и внутри отвалился гвоздь. Пришлось разрывать одну из сторон и ставить гвоздь заново. Чтобы немного замаскировать исправление, я сделал соединение проводами между двумя шашками. Провода тоже просто приклеиваем, они не выполняют никакой рабочей функции.
Вот бомба начала приобретать полагающийся вид. Но в ней явно не хватает таймера, какая же бомба без таймера, поэтому переходим к следующей части.
Электронная часть.
Сама по себе электроника ничего сложного и опасного не представляет. Поскольку бомба не настоящая, то и заморачиваться не надо. Конечно если у вас есть возможность собрать настоящий таймер - собирайте, внешность только улучшится. Но у меня как всегда не было нужных деталей и пришлось собрать обычный симметричный двухканальный мультивибратор на транзисторах.
Схема.
Схема - самое основное и важное при сборке любой электроники. Без схемы можно допустить ошибку, которая в лучшем случае приведёт к неработоспособности устройства, а в худшем - к выходу из строя компонентов устройства. Так что собирайте внимательно и не спеша.
Принцип работы даже не возьмусь объяснять, поскольку сам не понимаю как это работает. Уже просто принял, что это так работает, и пользуюсь. Но словечко замолвлю, на частоту моргания светодиода влияет ёмкость конденсаторов и сопротивление резисторов, которые на схеме по 6.5 кОм. Другие два резистора нагрузочные.
Планировалось сделать на семисегментном индикаторе поочерёдно моргающие цифру и точку. Но увы, как оказалось в конце, что-то во время сборки было накосячено и остались моргать только точка и один сегмент, и то одновременно и слишком быстро, хотя при экспериментах на макетной плате всё было нормально. Это намёк, что не надо спешить и надо делать внимательно.

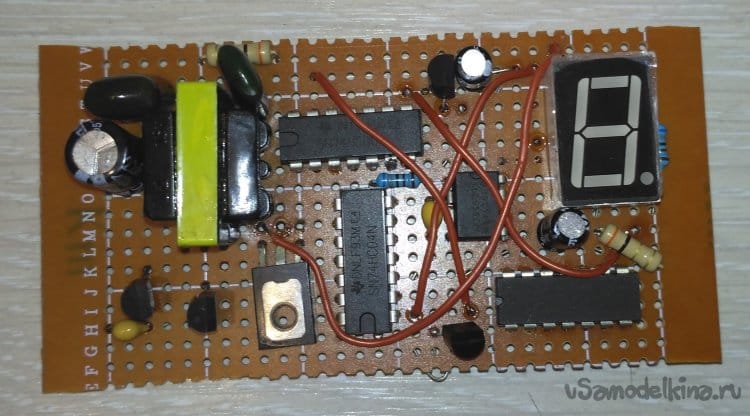

Берём кусок перфорированной платы и впаиваем в неё в случайном порядке, положении различные детали. Не повторяйте моих ошибок, начать лучше с тех, которые помельче и пониже. Потом их будет сложно припаивать, придётся пальцы изгибать во все стороны и тратить много времени.
Немного дополняем плату деталями, чтобы осталось свободное место под мультивибратор.

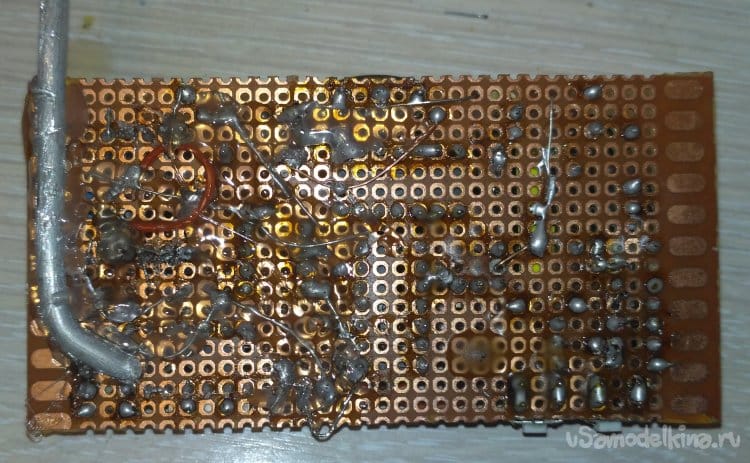

Спаиваем на плате мультивибратор. Старайтесь разбросать детали как можно дальше друг от друга, чтобы простая проверка беглым взглядом не могла увидеть один из узлов. По мере надобности соединяйте сверху проводами, а снизу перемычками.

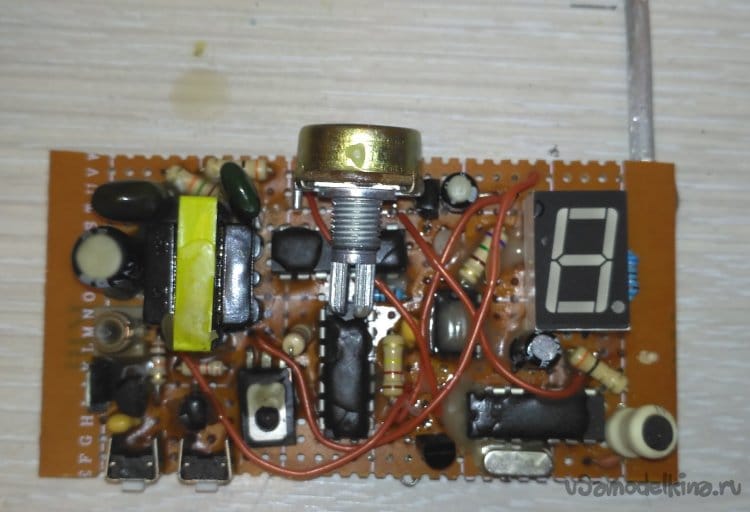

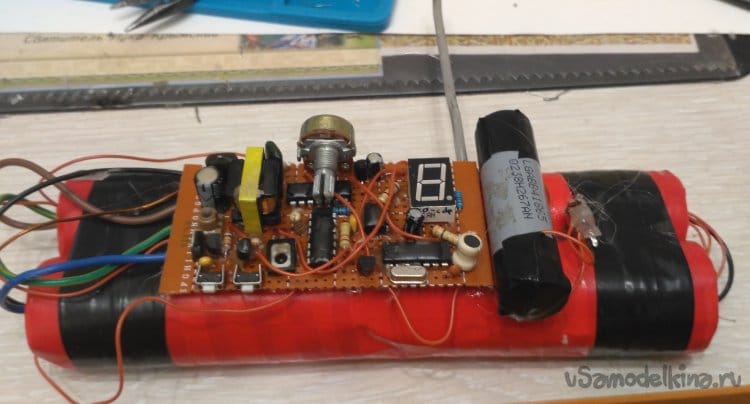

Дальше на сколько хватит нервов заполняем оставшееся место случайными деталями. Чем больше деталей, тем запутаннее выглядит плата, тем более реалистичнее и внушительнее смотрится готовое устройство.
Для имитации антенны приклеиваем термоклеем кусок толстой алюминиевой проволоки. Конечно гораздо лучше и эффектнее будет использовать миниатюрную антенну от радиоприёмника, но её недавно у меня кто-то спёр, поэтому пришлось довольствоваться проволокой.

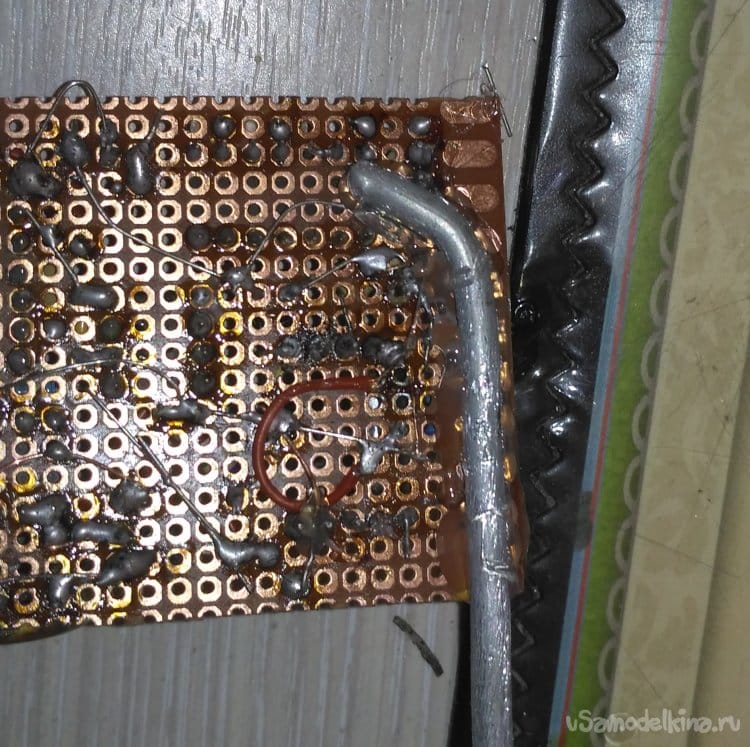

Чтобы плата выглядела более кустарной, капаем везде, где душа захочет, парафин или воск. Этот приём опять же добавляет реалистичности.
С обратной стороны в тех местах, где соединяются работающие детали мультивибратора, изолируем термоклеем. Не забудьте (я забыл, пришлось раскурочивать клей) подпаять провода питания подлиньше, если покажутся слишком длинными - всегда можно обрезать.

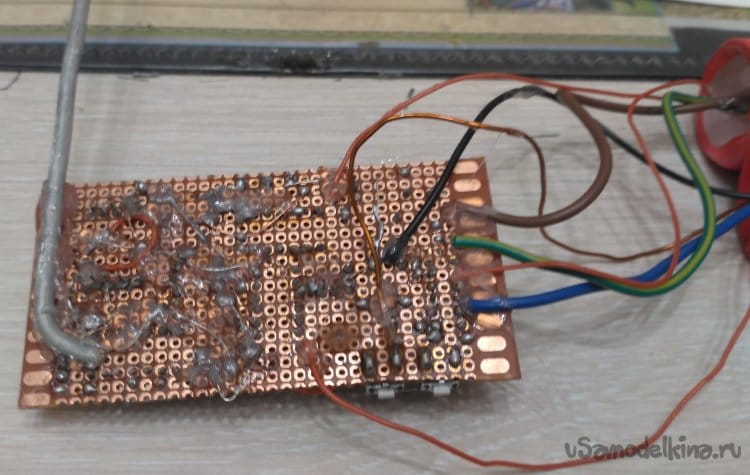

Приклеиваем к плате провода, идущие от шашек. Ставьте их с разных сторон, так выглядит лучше.

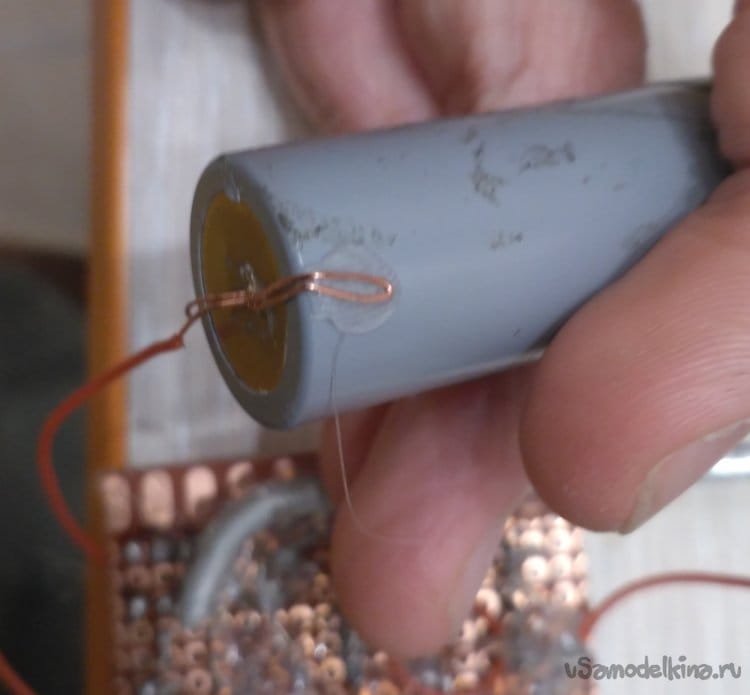

Ну и напоследок подсоединяем аккумулятор. По случаю попался аккумулятор с плюсовым выводом, который не пришлось припаивать, подсоединяешь провод - и всё, проблемы решены. Ну а минусовой вывод попался капризный, поэтому для подсоединения скручиваем кончик провода в две жилы и делаем из него квадратную петлю с небольшим зубцом на месте подсоединения, которую закрепляем на боках аккумулятора с помощью термоклея.
Все места соединения закрываем изолентой. В разрыв минуса питания не забываем поставить выключатель, чтобы аккумулятор не работал на холостую и не разрядился раньше времени, поскольку ничто не вечно под луной, кроме гири без ручки, и ту можно отломать.
Устанавливаем все детали на свои места. Сначала всё соединяем термоклеем, потом, где считает нужным, добавляем изоленту.
На этом всё, уважаемые читатели, до новых встреч и не забывайте, что эта самоделка опасна в руках дурака для него самого.
