    Самодельный пильный диск для бормашины PROXXON

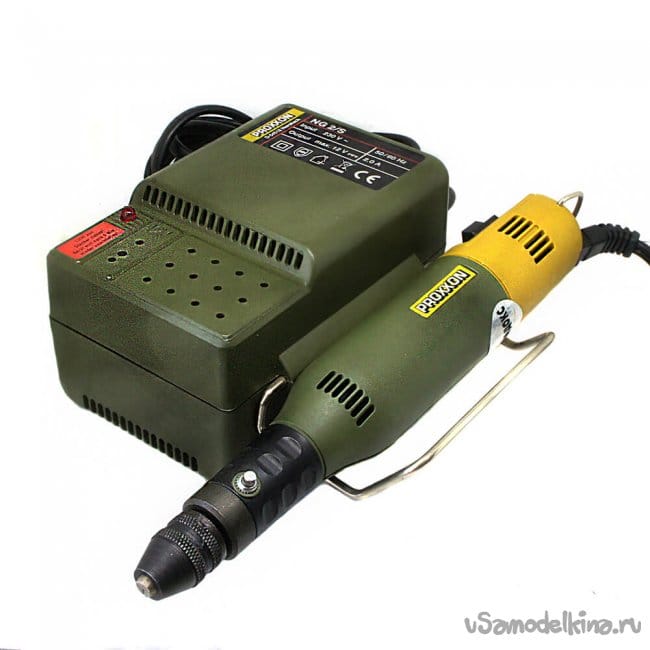

    В предыдущей статье писал про отрезной диск для бормашины фирмы PROXXON.





    Мне он срочно понадобился для резки карбона. А конкретно карбоновых винтов для зального самолета класса F3P. Собственно все прошло удачно, режет. Но медленно, мне нужно гораздо быстрее.
    Задача поставлена, нужно исполнять.

    Есть только два вопроса:
    1 Будет ли резать карбон маленькая пила.
    2 Из какого металла делать.
    Первый вопрос оставляем на потом, невозможно выяснить, пока практика не покажет результат.

    Из какого металла?
    Как-то делал маленькую пилку из жесткого шпателя.
    На форуме есть статья про её изготовление и всякие разные отзывы.
    Делаю только то, что мне конкретно, сейчас нужно и как считаю нужным. Вроде нормально получается не смотря на скепсис некоторых товарищей.

    Так вот отвлекся малость, я про металл.

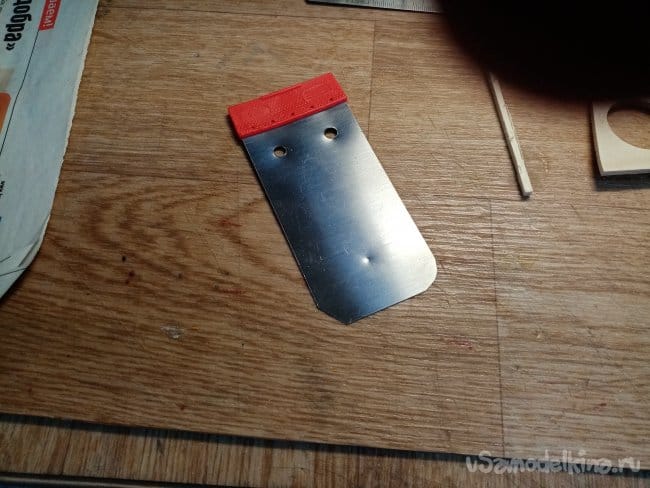

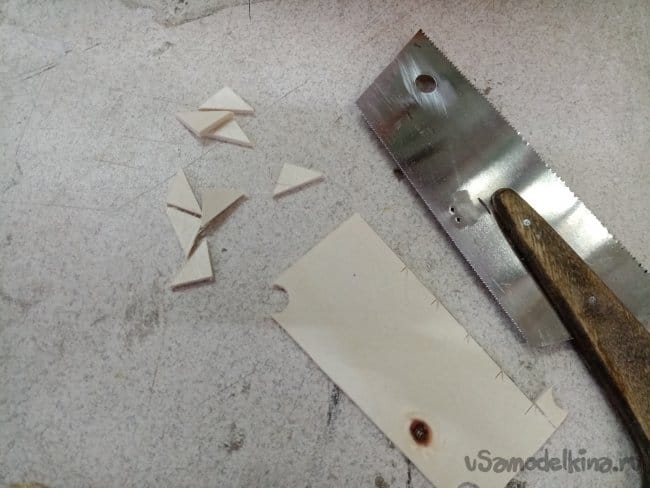

    Шпатель изготовлен из хорошего металла. Разобрал, нарезал зубьев нужного мне размера. Сделал ручку разводку заточил.
    Самодельный пильный диск для бормашины PROXXON


    Некоторое время спустя, когда нужно было нарезал мелких зубьев под бальзу.

    Решено пущу шпатели в дело.
    Купил наборчик за смешную цену. Несколько штук шпателей разного размера. Вдруг еще для чего понадобятся.

    Отверстие не сверлится стандартными сверлами. smiles А твердосплавных или победитовых у меня нет. Пробил отверстие керном, но справился.


    Поправил малость его тонким надфилем.

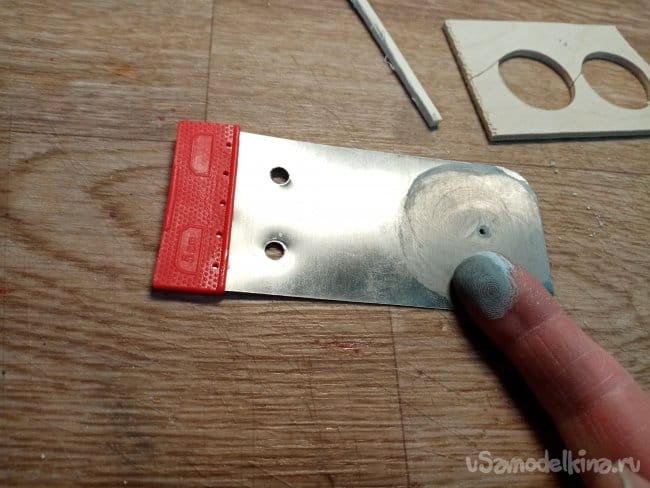

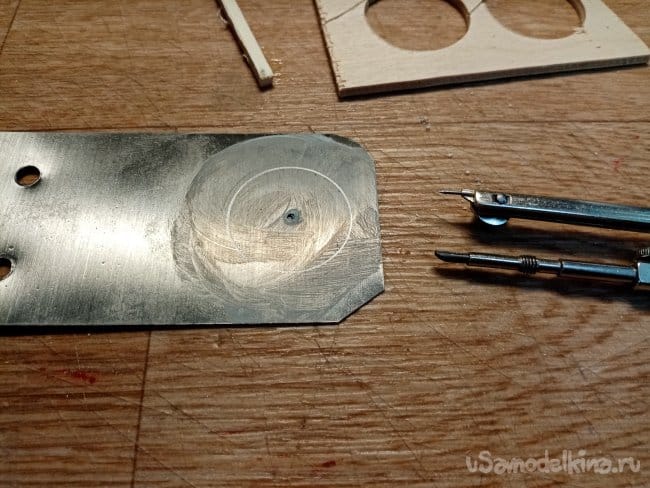

    Для лучей видимости разметки нанес на заготовку мел. (Ювелирная технология). Прочертил кружок.


    Своими великолепными ножницами по металлу вырезал кружок. Металл настолько жесткий, что резать по кругу не получилось. Только по прямой, изготовил квадратный кружок. smile
    К стати про ножницы.
    Некоторые товарищи переживали по поводу использования этого инструмента во время кромсания отрезных кругов от болгарки. Как видите Ваши опасения беспочвенны. Режут.


    Нужно откалибровать квадратный кружок. Укрепляю его на державке.

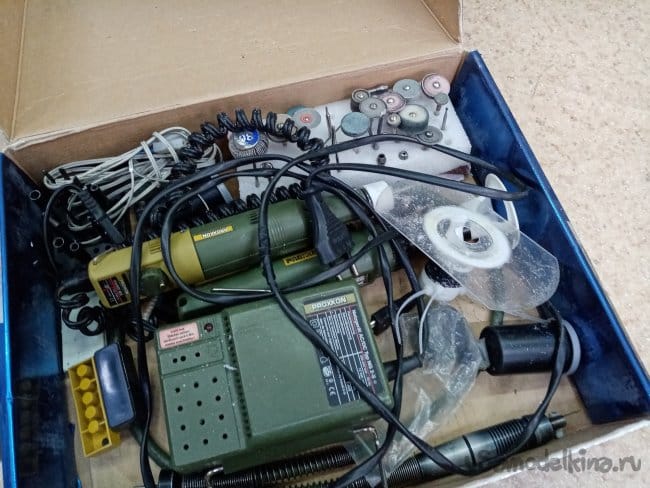

    Где там в коробочке спит минимот?

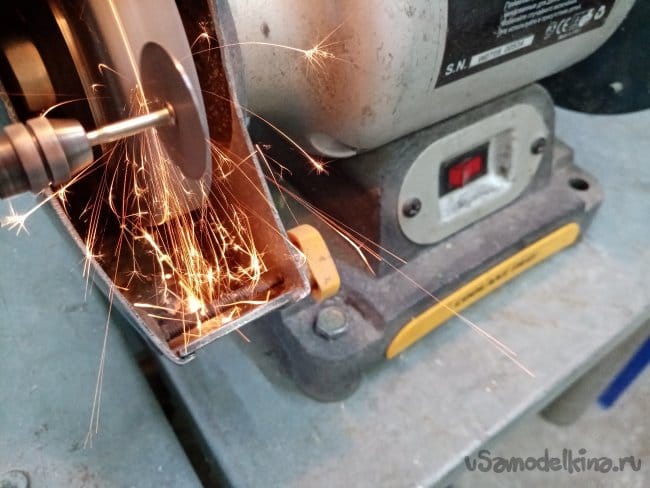

    Закрепляю державку с диском в патрон. Включаю точило и на противовращении мягко и осторожно превращаю заготовку в идеальную окружность.

    Теперь нужно нарезать зубчики. Неудобно вместе с державкой. Снимаю диск, нужно зажать, желательно надежно. Нахожу зажим. Это такая штука из моей прошлой ювелирной жизни. Изготовлена из хорошего дерева, на кончиках приклеена кожа. Чтобы не повредить кольца и броши из серебра и золота. Но диск металлический ему эти кожаные нежности до.., выворачивается. Между диском и кожей прокладываю кусочками шкурки, причем зерном к диску. Иначе песчинки могут влипнуть в кожаные прокладки и потом поцарапать чего-нибудь блестящие.

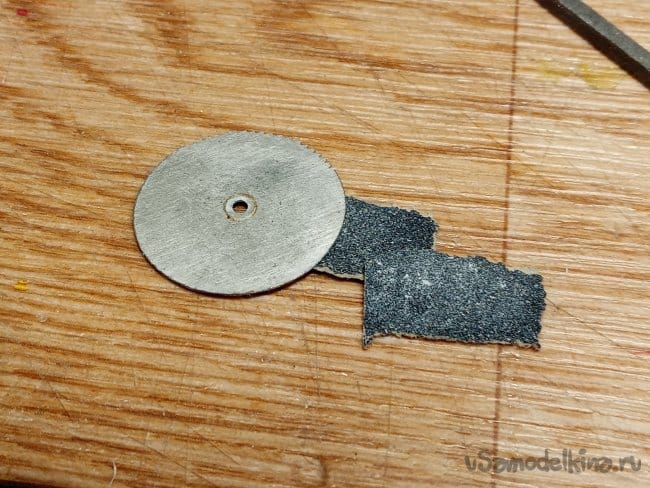

    Все прошло удачно, треугольным надфилем нарезал косые, мелкие зубчики. Алмазным надфилем заточил.
    Готово.


    Начинаю тестовые испытания.
    Режет бодренько.
    НО.
    Минимоту не хватает мощности, большеват получился диаметр. Нужно будет изготовить еще один вариант в размер зубоврачебных дисков. Не зря же они взяли за основу именно такой маленький диаметр.

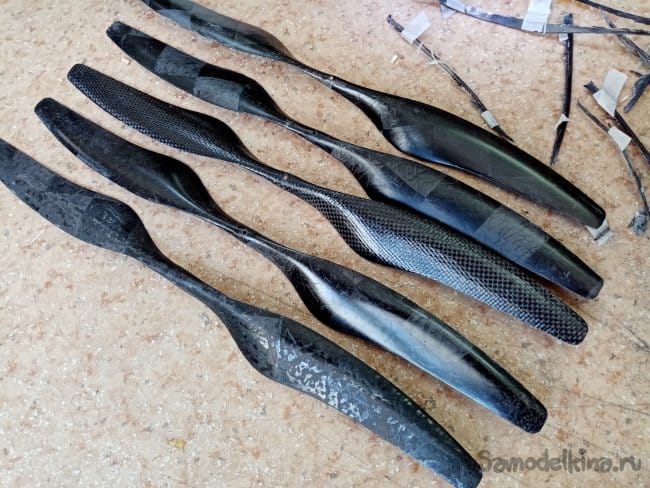

    А пока.. бодро отрезал весь облой с карбоновых винтиков.

    И ВНИМАНИЕ! ПРИ РАБОТА С КАРБОНОМ ОДЕВАЙТЕ РЕСПИРАТОР!!!

    Пыль очень вредна!
    Для более точной работы использовал увеличительную линзу с подсветкой. Про нее тоже писал статью.



    Готовы винтики. Отполировать, балансировать и можно устанавливать на самолетик.





    Видео по изготовлению.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Оснастка

    Самодельное шило - швейная машинка

    Круглый рашпиль по дереву своими руками

    7.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.6
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.26 из 10 (голосов: 9 / История оценок)

    Добавить комментарий

    22 комментария
    Алксандр
    ino53,
    Зачет!
    Olegss R Автор

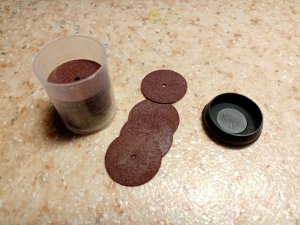

    Товарищ по борьбе Виктор подарил кучку отрезных дисков.
