Здравствуйте.
В этой статье я расскажу, как изготовить так называемое шило полуавтомат. Такой инструмент применяется для сшивания изделий из кожи или плотной ткани. В отличие от обычной швейной иглы это приспособление позволяет прикладывать значительное усилие для прокалывания сшиваемых материалов, не используя напёрстков и т.п. Стоит сразу оговориться, что в подобных устройствах, как правило, запас ниток находится на небольшой катушке, упрятанной в рукояти. Данный образец использует нитку, подаваемую с обычной катушки, такое решение обеспечивает несколько преимуществ, позволяет упростить конструкцию и уменьшить расход нити, поскольку исключает ситуацию, в которой после шитья на встроенной катушке остаётся небольшой отрезок которого не достаточно для дальнейшего применения и который будет выброшен. К тому же отсутствие встроенной катушки хоть и не значительно, но снижает массу шила.

Материалы и инструменты:
- радиатор от транзистора со штыревым креплением для пайки;
- п-образный радиатор от транзистора, либо отрезок г-образного алюминиевого профиля;
- контакт от штепсельной вилки;
- винт М3х12мм с высокой головкой;
- винт М4х12 мм;
- шайбы М3 2 шт;
- шайбы М4 2 шт;
- шайба гроверная М4;
- гайка М4;
- винт М5х60мм;
- гайка М5;
- винт для крепления транзистора к радиатору;
- игла для швейной машины;
- сверло по металлу диаметром 4мм;
- сверло по металлу диаметром 3мм;
- сверло диаметром 5мм;
- сверло диаметром 9мм;
- напильник;
- надфиль;
- наждачная бумага (P60 P180);
- ножовка по дереву;

В первую очередь необходимо изготовить крепление для швейной иглы, для этого часто используется цанговый зажим, но можно обойтись радиатором от транзистора. Необходим радиатор, снабжённый штыревым креплением для запайки в плату. Такой радиатор можно найти на плате старого монитора или неисправного блока питания.

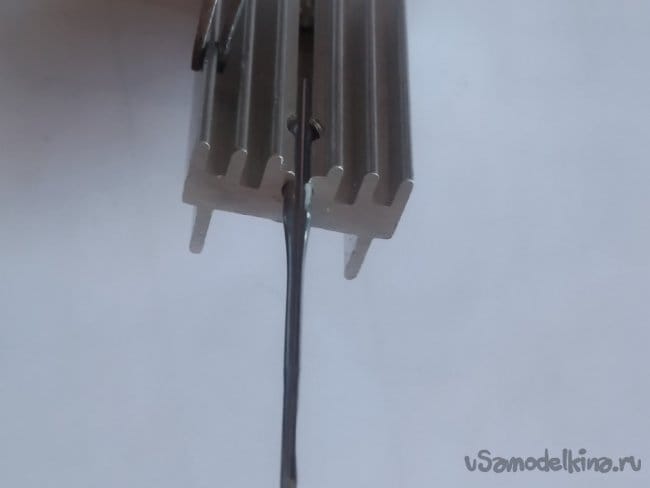

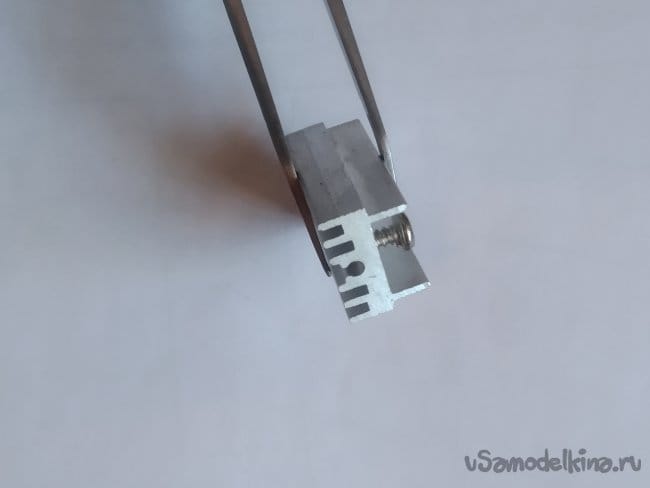

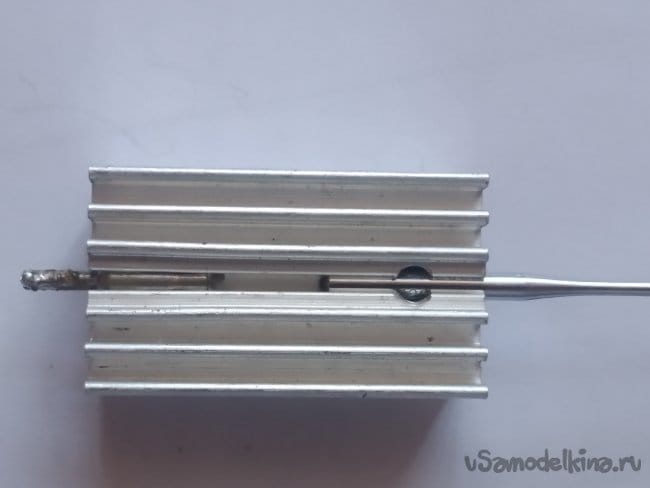

Жёлоб для штыревого крепления проходит через весь радиатор, на противоположенной стороне он свободен. Диаметр жёлоба около 2 мм, что сопоставимо с диаметром основания иглы. К тому же в радиаторе имеется отверстие с резьбой для крепления транзистора, закрутив винт в это отверстие можно зафиксировать иглу.

От радиатора отрезается лишняя часть, и сверлятся два отверстия, одно диаметром 4 мм, второе 3мм, которые послужат для крепления этого элемента к ручке. Край возле отверстия 4 мм скругляется, тем самым создаётся петля для поворота крепления при складывании (шило будет складным). На фото видно два ребра радиатора рядом с жёлобом для иглы они послужат для проведения нити и для удобного раскрывания инструмента.

Теперь необходимо изготовить пластину, выступающую в качестве упора для основания иглы. Поскольку при шитье основная нагрузка на иглу приходится в момент прокалывания материала, прижимной винт может не удержать иглу от смещения в направлении рукояти, пластина исключает возможность такого смещения.

В пластине необходимо сточить один край со стороны отверстия 3мм, как показано на фото ниже.

При совмещении пластины с элементом крепления иглы образуется канал для введения нити.
Далее необходимо изготовить деталь, которая служит для соединения крепления иглы и рукояти. Для этого использовался п-образный радиатор от транзистора. Боковые поверхности применяемого радиатора покрыты насечками они послужат для более надёжного крепления к рукояти.

Принцип работы складного механизма понятен из фотографий ниже.

Отверстие диаметром 3 мм, совмещается с прорезью, после чего деталь может быть закреплена винтом.
Но при повороте винта будет проворачиваться и гайка с обратной стороны, соответственно она должна быть снабжена элементом препятствующим повороту. Такую гайку можно изготовить из контакта штепсельной вилки.

Отделив элемент контакта с резьбовым отверстием необходимо немного расплескать молотком (не повреждая отверстие с резьбой), часть имеющую круглое сечение и изогнуть деталь, как показано на фото ниже.

Теперь такая гайка не будет проворачиваться при закручивании винта. Винт использовался с высокой головкой для возможности поворота пальцами (удобнее был бы винт с накатанной головкой, но такого не было в наличии).

При установке винта в поворотную петлю необходимо установить шайбу под головку винта и между креплением иглы и креплением рукояти, под гайку устанавливается гровер шайба, которая препятствует её откручиванию во время поворота крепления иглы.

На фото ниже показано как нитка проходит между рёбрами радиатора и под пластиной упором, огибая бронзовую гайку. Такой способ проведения нити позволяет, прижимая её пальцем к поверхности бронзовой гайки регулировать натяжение во время шитья. Важно при установке иглы обратить внимание на её форму, с одной стороны она снабжена желобком под нить, а с другой выемкой (стороны указаны относительно отверстия у острия иглы). Игла должна устанавливаться желобком к рёбрам радиатора.

Далее следует перейти к изготовлению рукояти. Для этого использовалась ветка дерева.

Взяв подходящий отрезок, его следует очистить от коры и, высушив, обработать наждачной бумагой. Сушить древесину можно над газовой плитой или в микроволновой печи, но резкий нагрев может привести к появлению трещин, лучше просто положить ветку в сухое тёплое место на пару дней/недель.

Теперь в полученной заготовке следует просверлить отверстие диаметром 5 мм. Затем с одного конца отверстие следует расширить до диаметра 9 мм, на половину длинны рукояти.

Далее в 9 мм отверстие необходимо установить гайку М5, а с другой стороны при помощи винта с потайной головкой прикрутить изготовленное ранее крепление. При затягивании винта потайная головка центрует крепление, а поверхность крепления с насечками препятствует повороту вокруг оси.


После следует сделать паз, в котором будет находиться игла в сложенном состоянии.

Для создания паза можно воспользоваться следующим способом: в торце рукояти у края, где должен располагаться паз просверлить отверстие тонким сверлом (в данном случае около 2 мм) на глубину соответствующую длине паза, после чего просверлить перпендикулярное отверстие на глубину равную толщине стенки предыдущего отверстия, у его дна. После этого остаётся только удалить тонкий фрагмент наружной стенки рукоятки и обработать паз надфилем или наждачной бумагой.

Здесь показаны все элементы конструкции.

А вот вид инструмента после сборки.

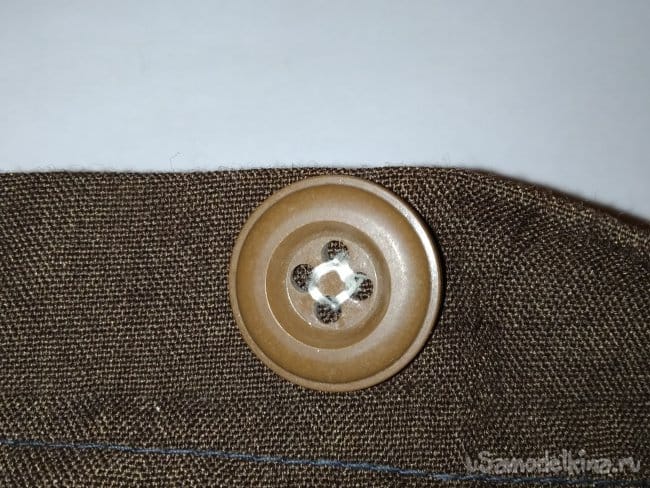

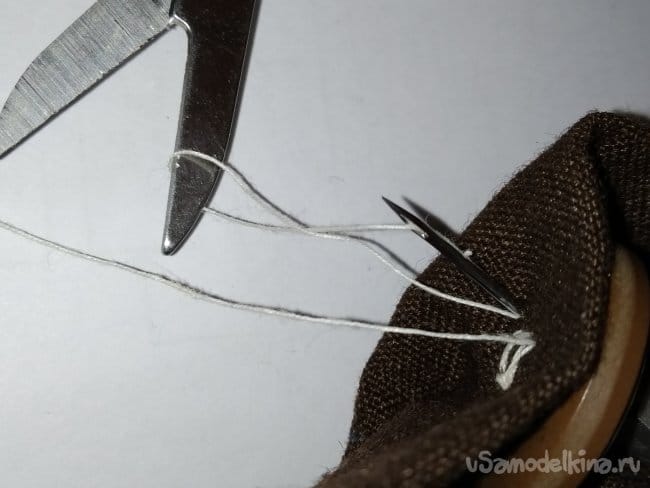

Так же приведен пример шитья таким приспособлением (белые нитки для наглядности).

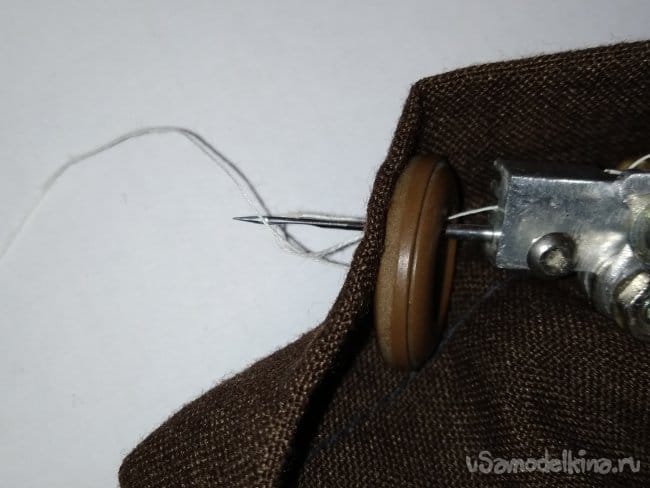

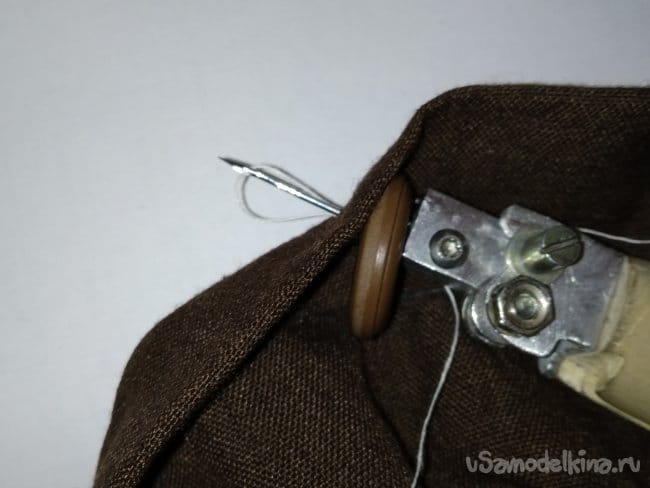

Очень удобно пришивать пуговицы, поскольку в отличие от ручной иглы нет необходимости пытаться попасть иглой в отверстие пуговицы сквозь ткань с обратной стороны.

Стоит заметить, что для шитья кожи подобным инструментом, вероятно, понадобится специальная игла.
Такой инструмент удобно применять для ремонта рюкзаков или чехлов из плотной ткани, а складная конструкция обеспечивает удобство хранения и транспортировки.
