    Да будет свет, или что можно сделать из хлама


    Как то повелось у народа, что-то собирать из хлама. То есть какой-то агрегат умер, его не выбрасывают, а потрошат и из того, что еще имеет жизнеспособность, пристраивают в полезные сборки. Вот и я решил пофантазировать.

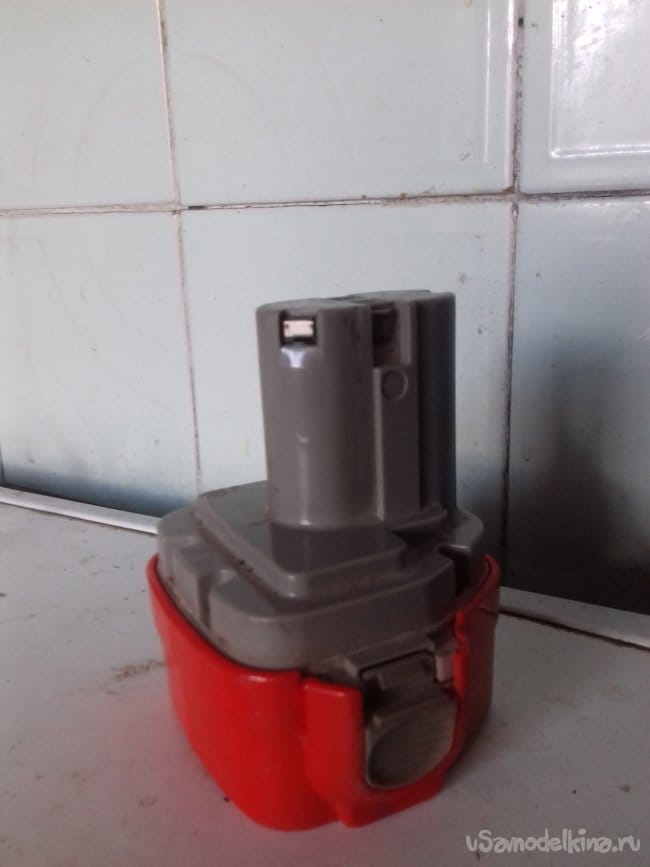

    Не так давно, меньше года, перевел я аккумуляторы «шурика» на литий. А старые аккумуляторы вроде, как-то и не нужны. Валялись они как мусор в ящике с радио хламом, выбросить жалко. А тут перебрал их на днях и наскреб из всей кучи бодрых, десять штук.

    Почему бы не сделать аварийный фонарик? Вот бац и вырубили свет дома, или заночевал на даче и тут приперло по нужде в ночь, а бежать в конец участка, или на рыбалке ночью колокольчик зазвонил на донке. Включил, освещение и нет проблем.

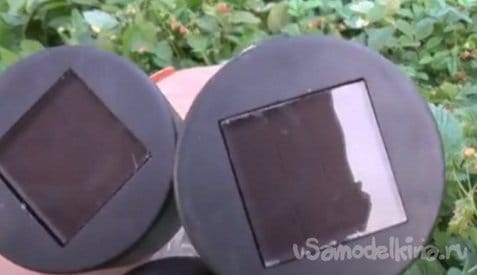

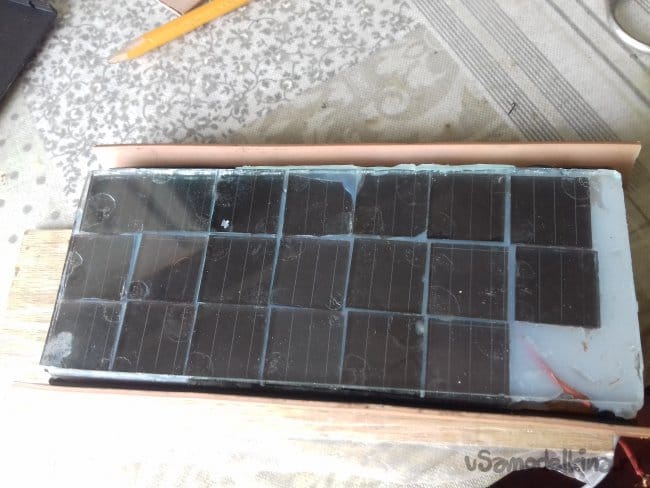

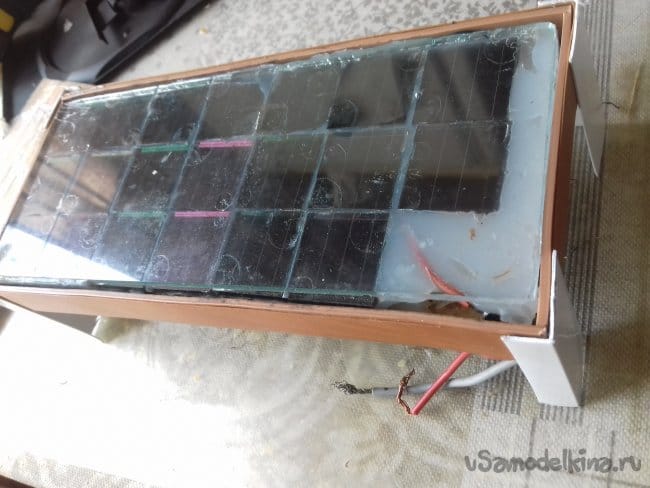

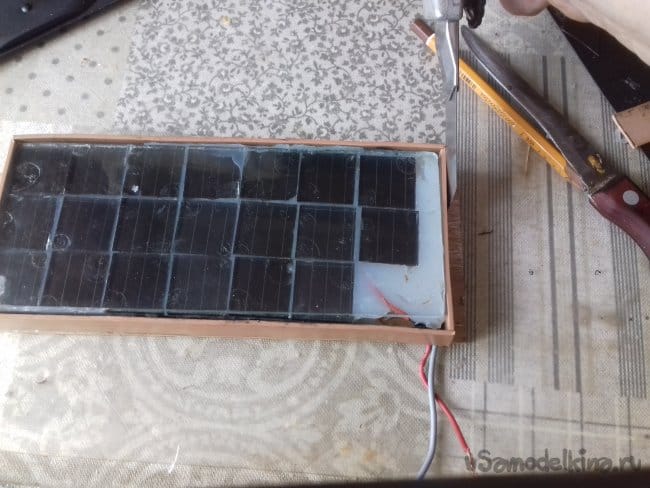

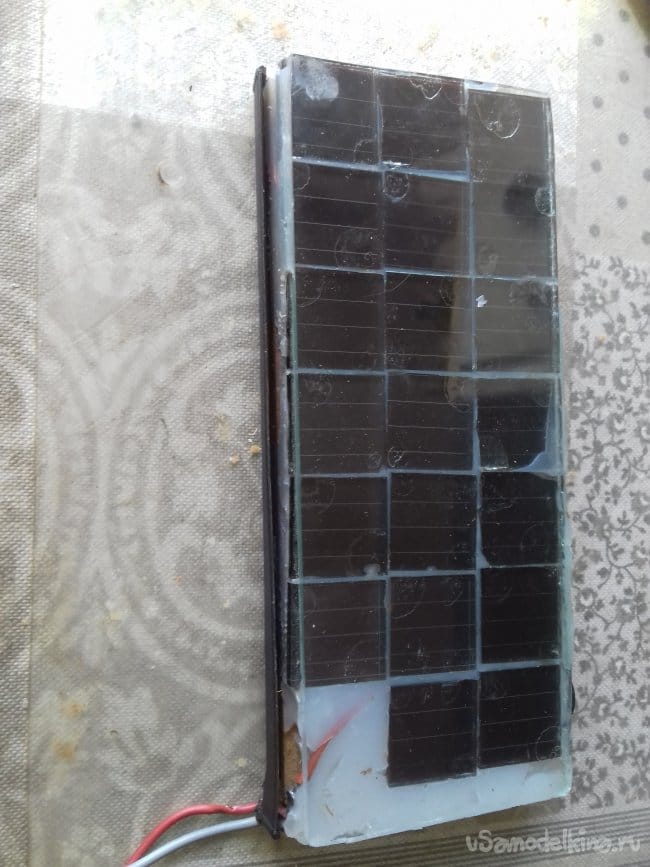

    Ну коль решил сделать фонарик, то почему бы не применить солнечную панельку собранную из отработавших своё китайских фонариков. Опять же, святое дело, пристроить очередной хлам.
    Да будет свет, или что можно сделать из хлама

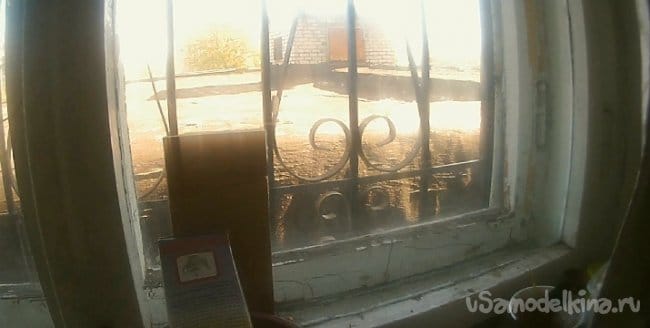

    Прежде чем начать сборку решил проверить, будет ли задуманный проект работать. Как солнечная панель сможет зарядить аккумуляторы, сборкой в двенадцать вольт и сколько будет светить светодиодная лампочка по времени.

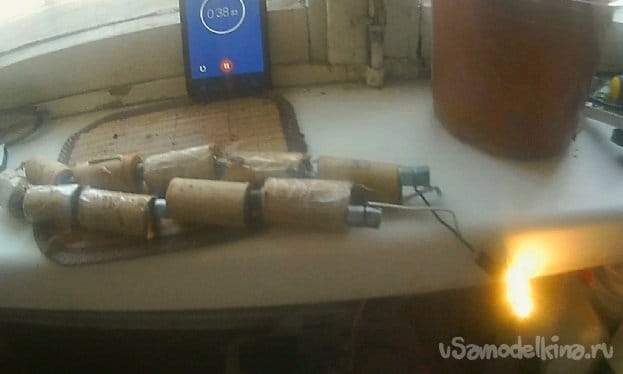

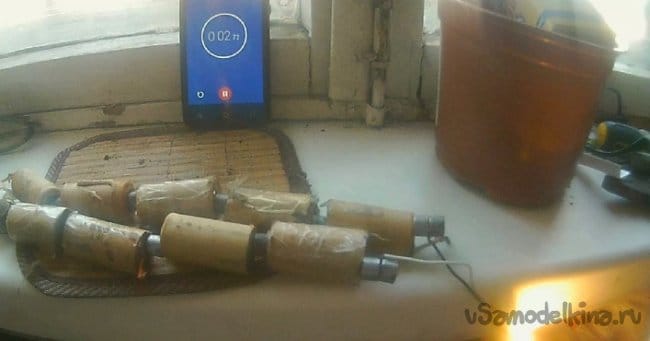

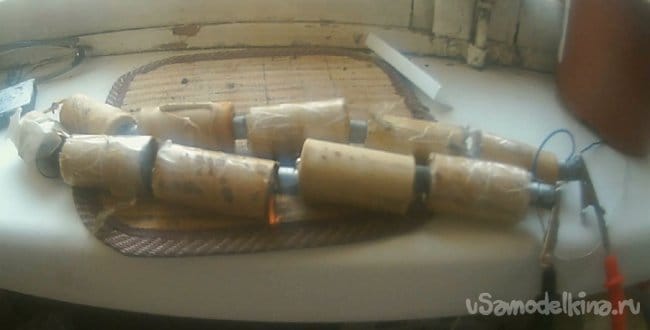

    Чтобы проверить, я даже не стал паять аккумуляторы, при помощи магнитов набрал последовательную цепочку, подключив панельку и оставил на подоконнике, на полтора солнечных дня.

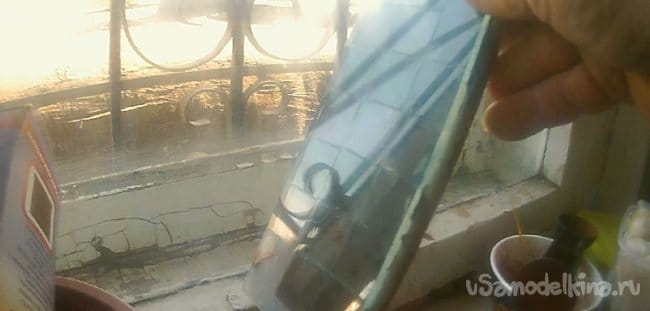

    Не хочу хвастаться, но китайские солнечные элементы мне достались весьма не плохие. Даже под настольной лампой они способны выдать два вольта

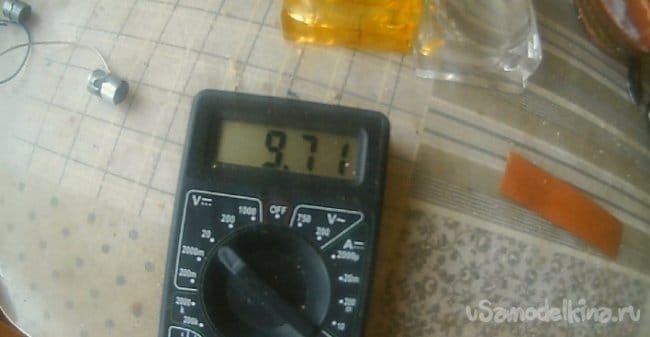

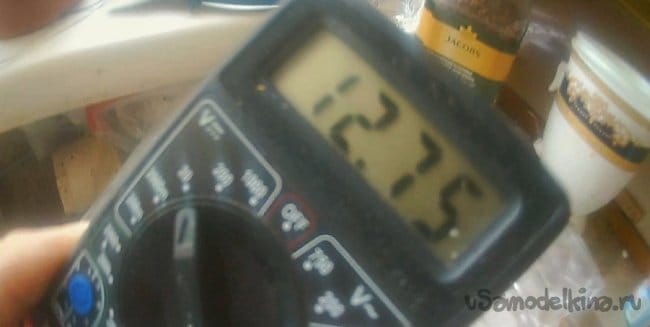

    Прежде чем подключить нагрузку, фиксирую вольтаж. Он составляет 12.75, это не полная зарядка, но кое что. Солнце зашло за многоэтажку и солнечная панелька теперь находится в тени. Даже в таких условиях напряжение генерируется в пределах 15.6В, Соответственно амперы маленькие.

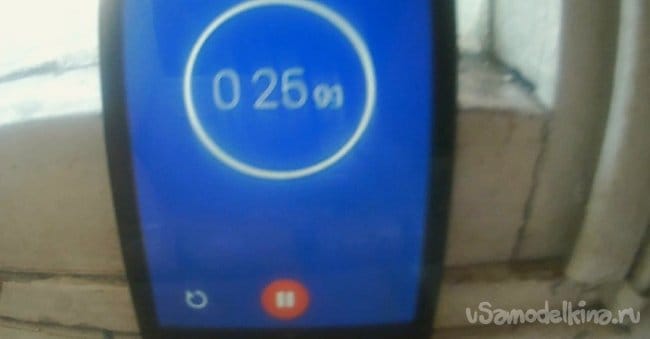

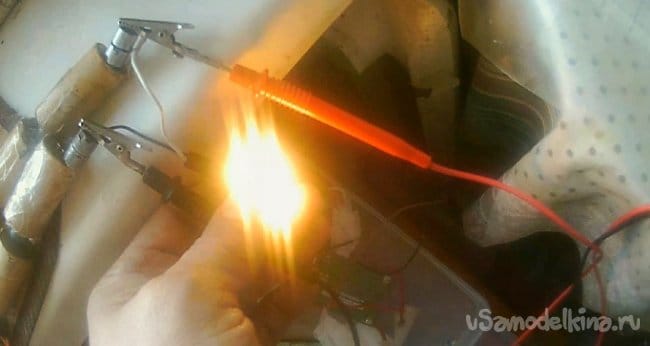

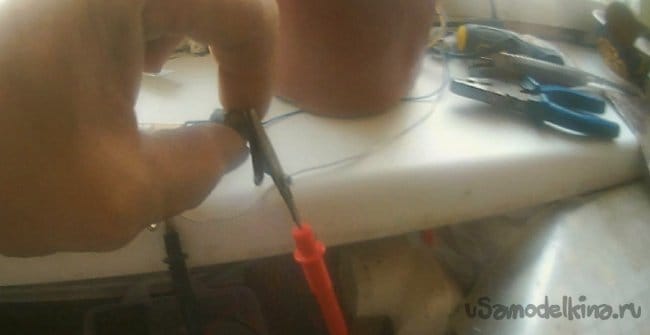

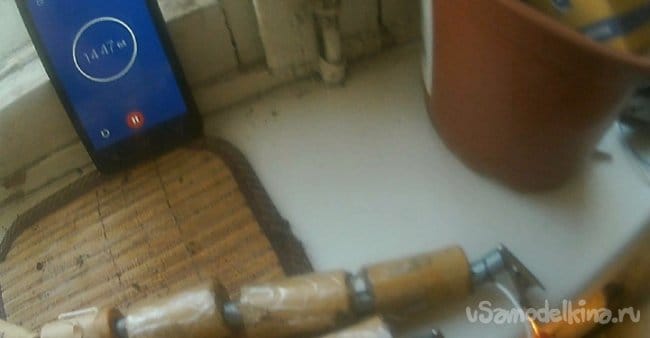

    Итак, тестируем, подключаю нагрузку двенадцать вольт, меньше 0.1А и включаю секундомер.

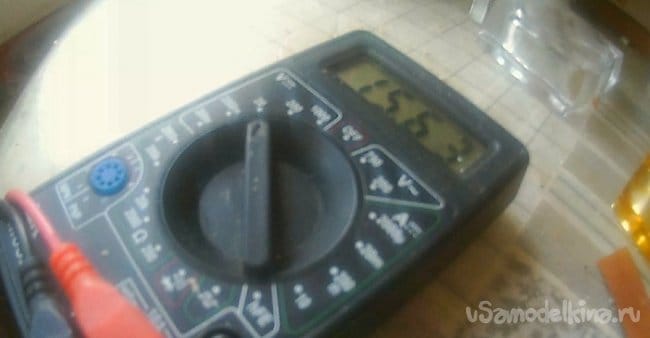

    Напряжение просело, светодиоды продолжают светиться, хотя не так ярко. Еще немного и потухнут. Эксперимент длился меньше пятнадцати минут.

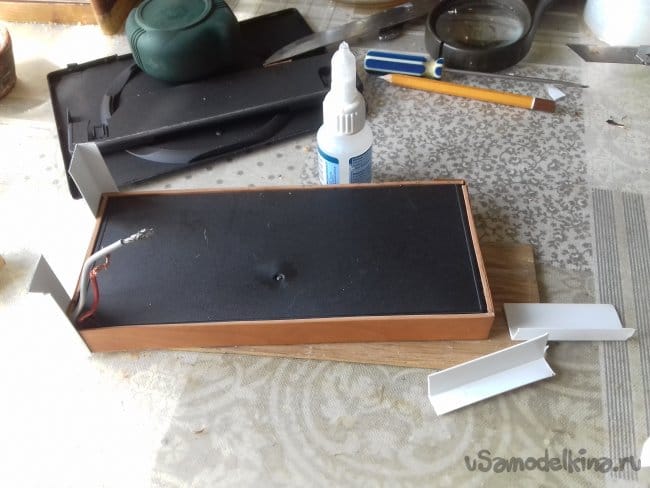

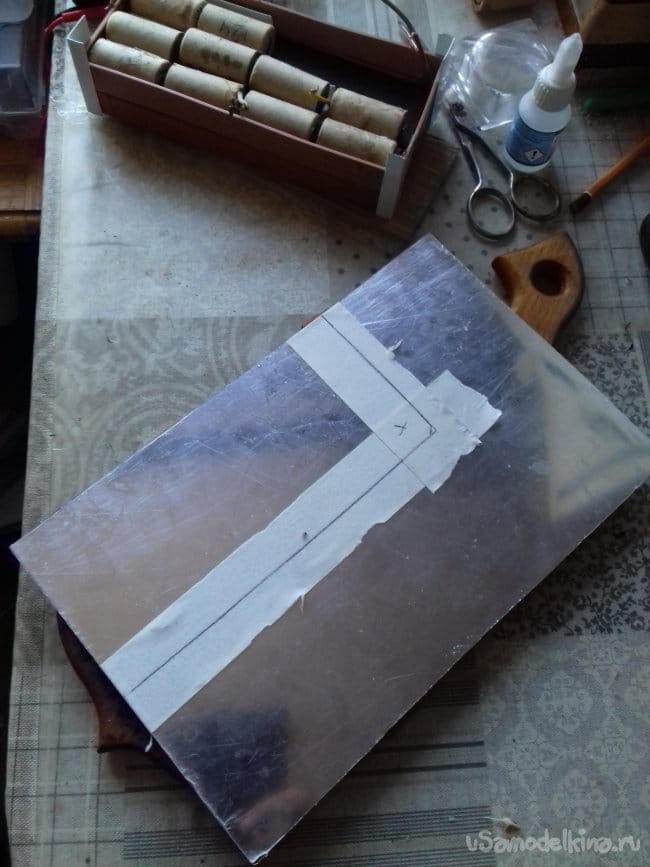

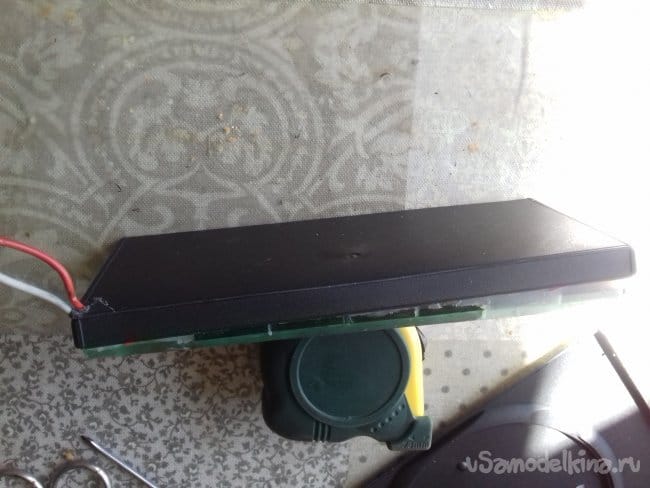

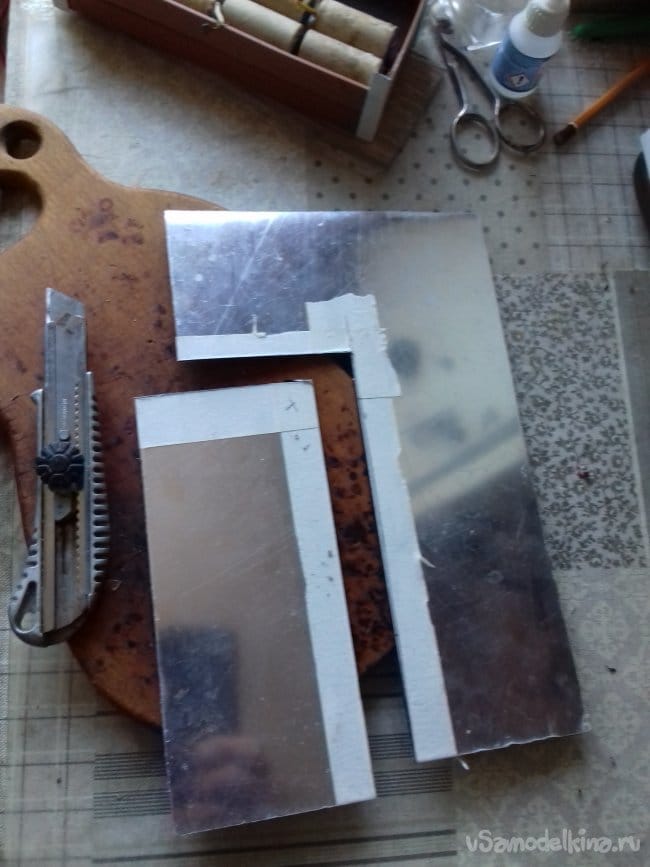

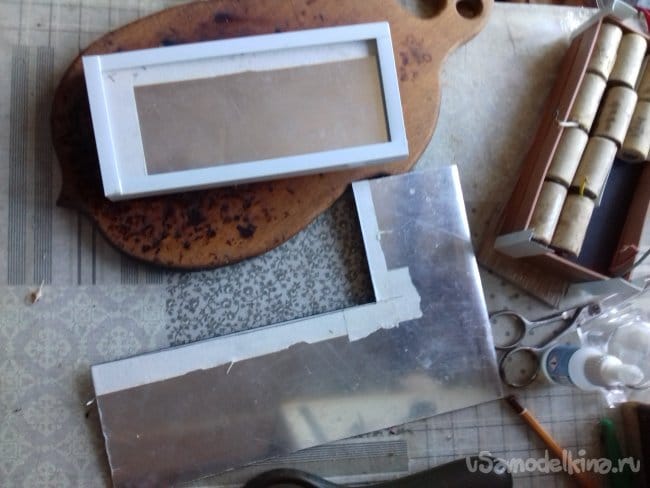

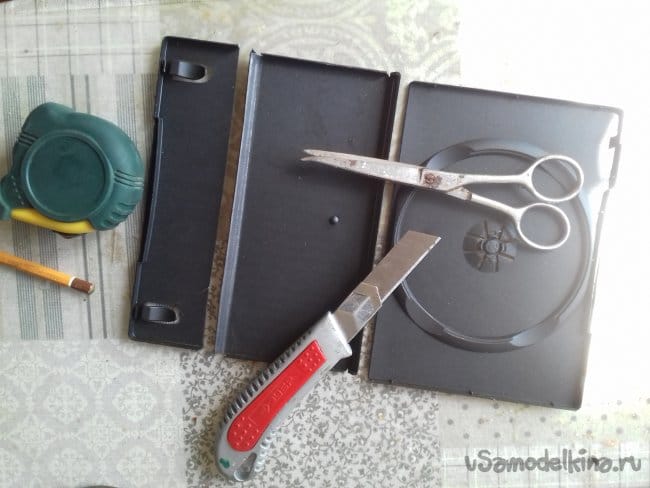

    Теперь займусь оболочкой проекта, коробочка от DVD диска идеально подошла по габаритам. Согласно размера панели, прорисовал и раскроил пластик. К существующим бортикам сделал четвертый и вложил панель.

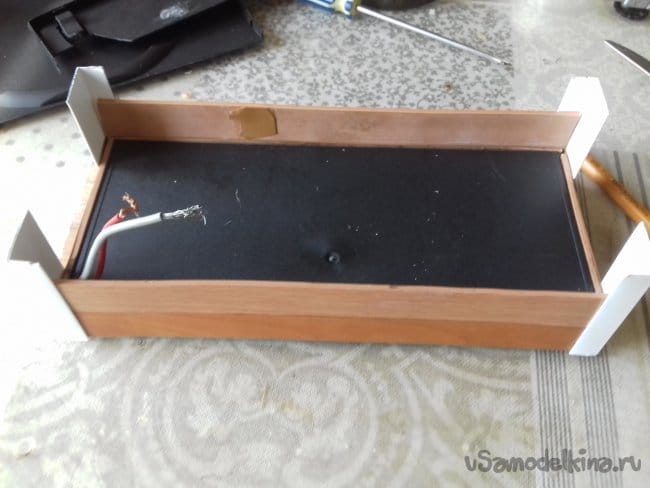

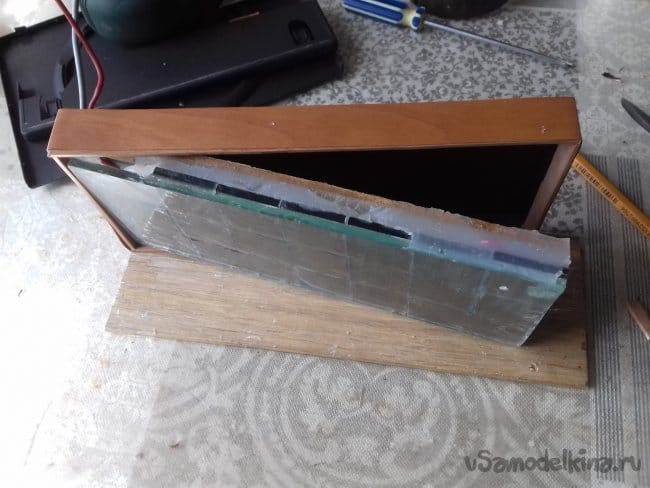

    Усилил по кругу торцовочной кромочной полосой для ДСП

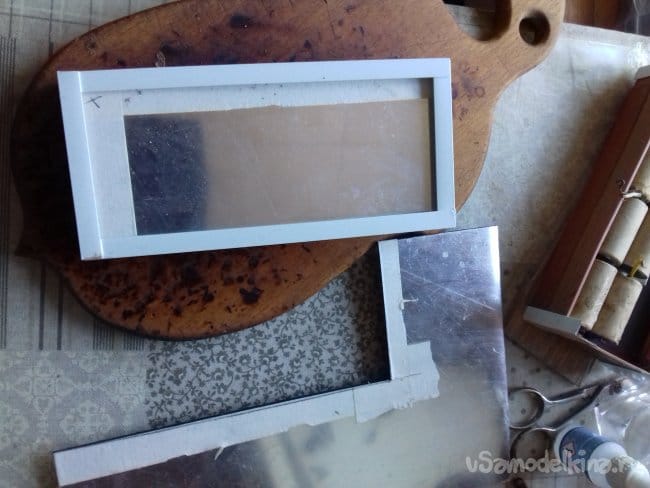

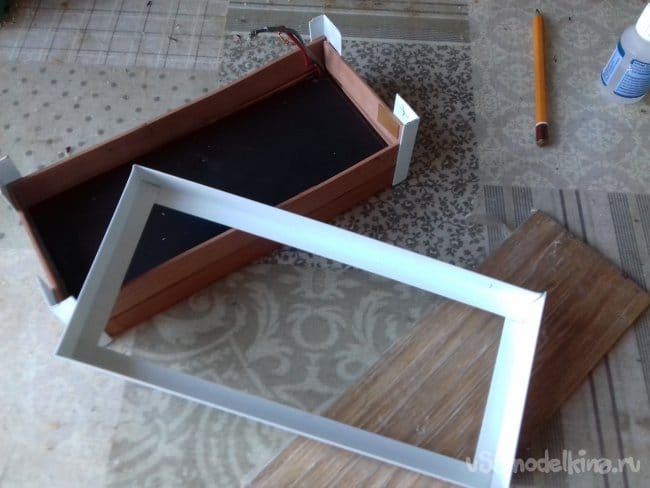

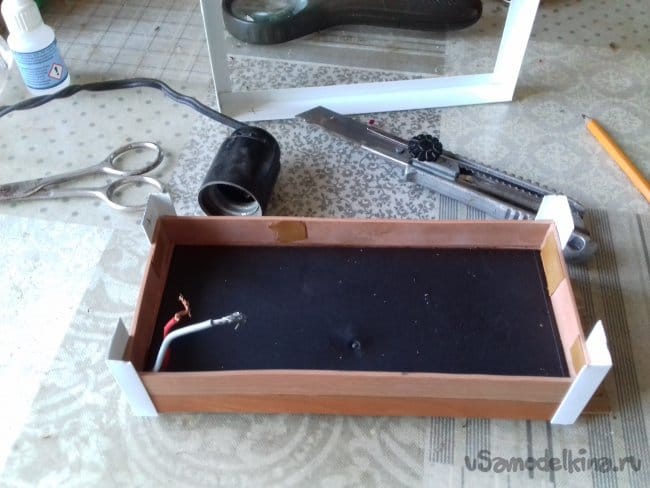

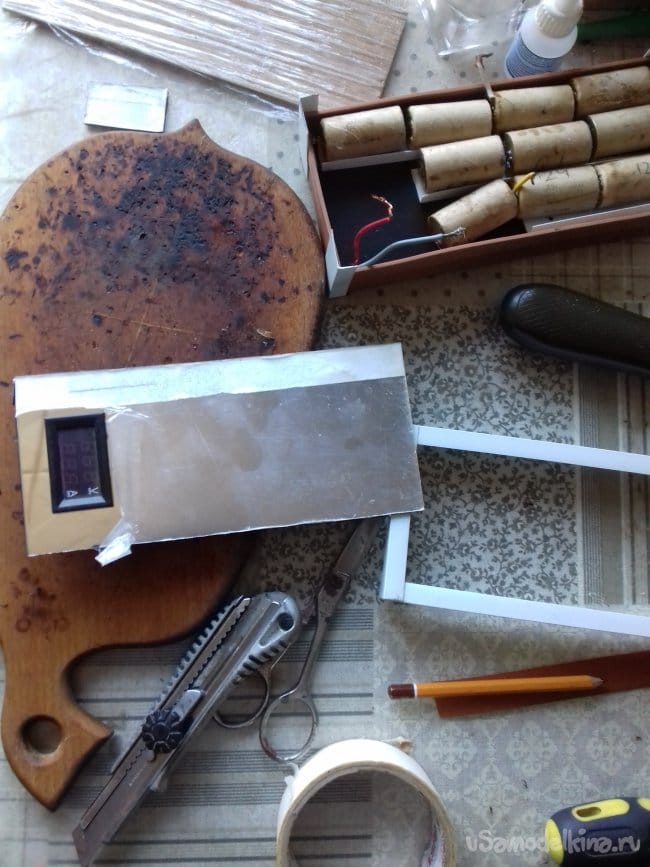

    Далее нарастил стенки, из того же пластика, для размещения внутри них аккумуляторов, а из уголка ПВХ каркас крышки.

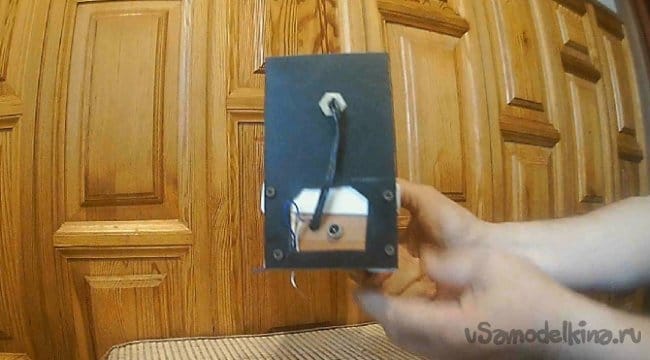

    Светодиодную лампу, применю переделанную, которая работала от 220В и вышла из строя. Процесс реанимации таких ламп я описывал в публикации от 8-11-2020, если светодиоды остались целы, то эти лампы еще будут вас радовать долго своим светом. Она помощнее и ярче, чем в моем эксперименте, поэтому светить по времени будет меньше.

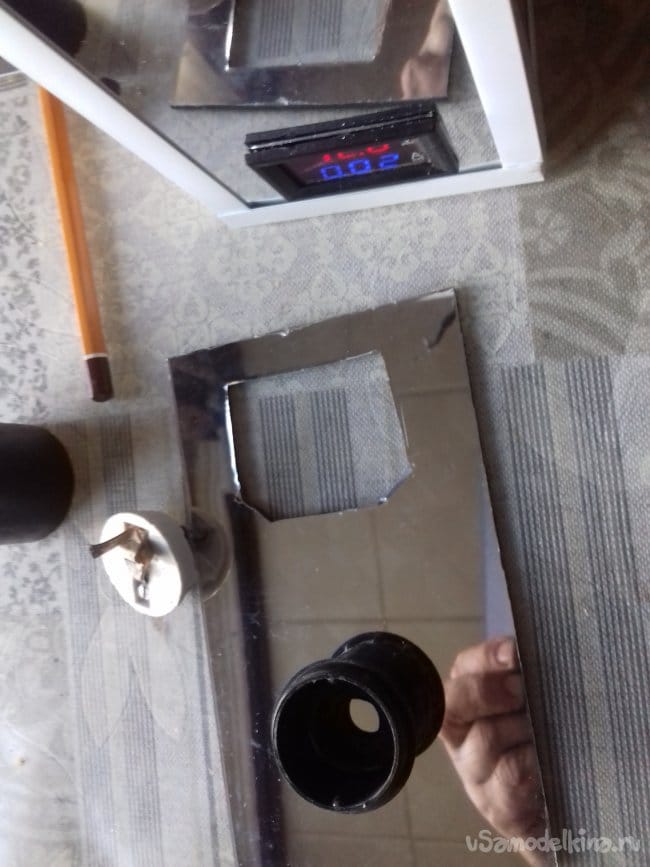

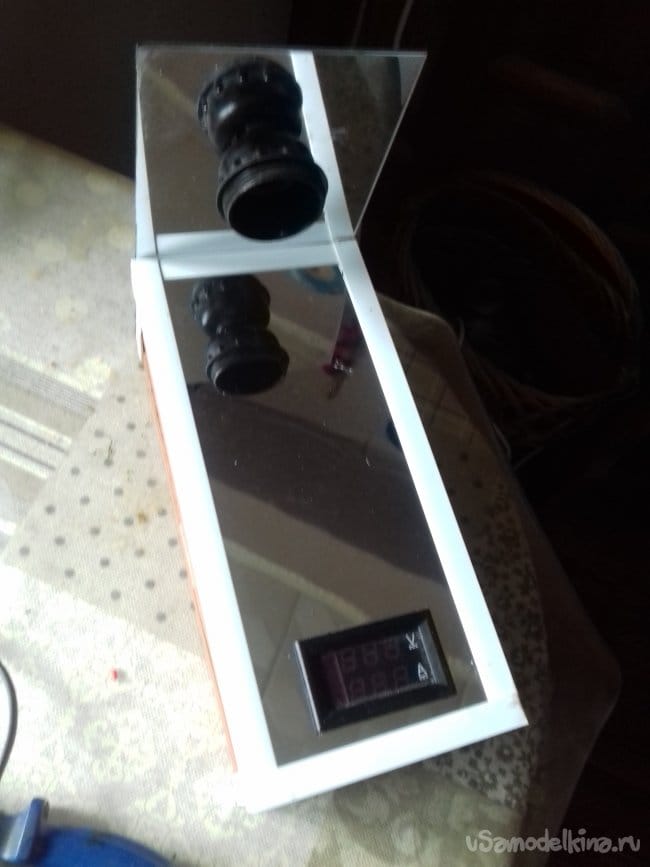

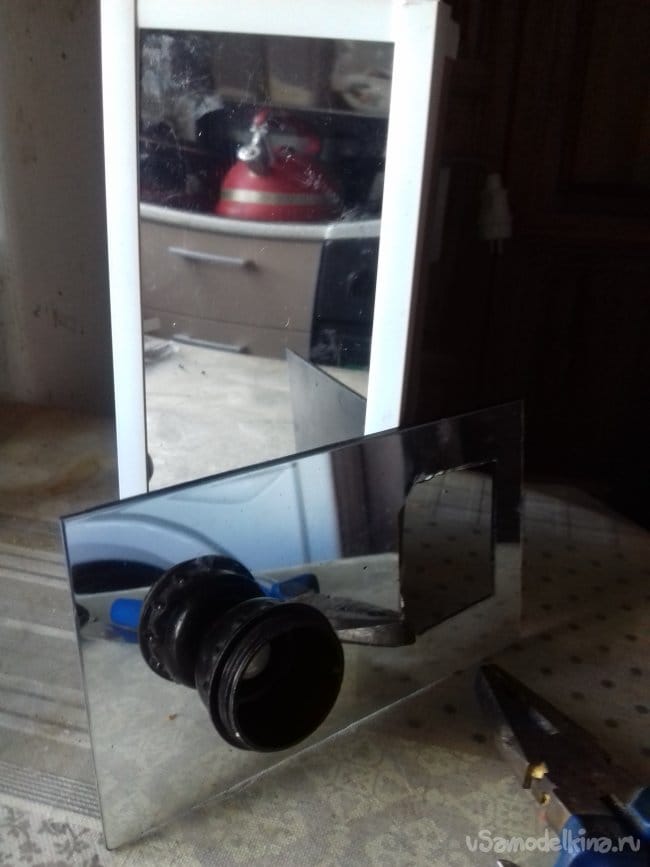

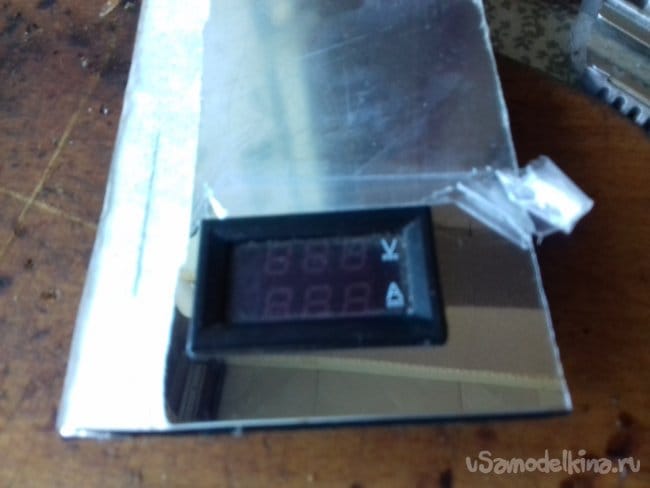

    В каркас крышки вложил зеркальным пластиком, он будет являться и отражателем. Это мягкий материал и легко режется ножом. Так же решил в крышке разместить вольтметр, можно будет видеть в какой готовности аккумуляторы. Устанавливать контроллер заряда-разряда не стал. Мощность панели небольшая, она даже не для заряда, а для подзарядки. Навредить аккумуляторам не сможет. Ну а разряд, так если включу при необходимости, то при просадки увижу и отключу контакт.

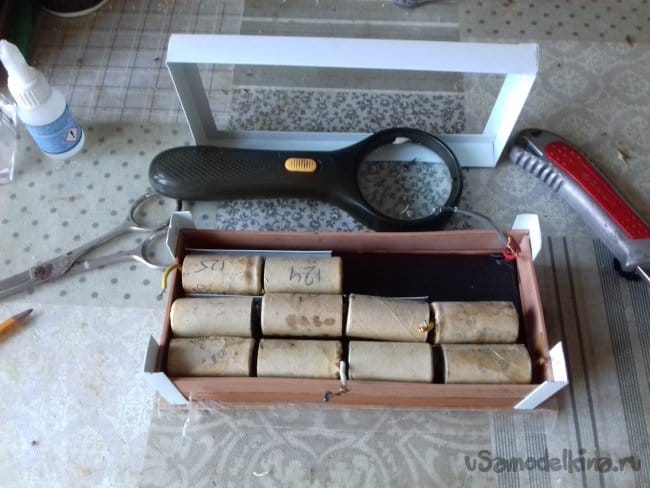

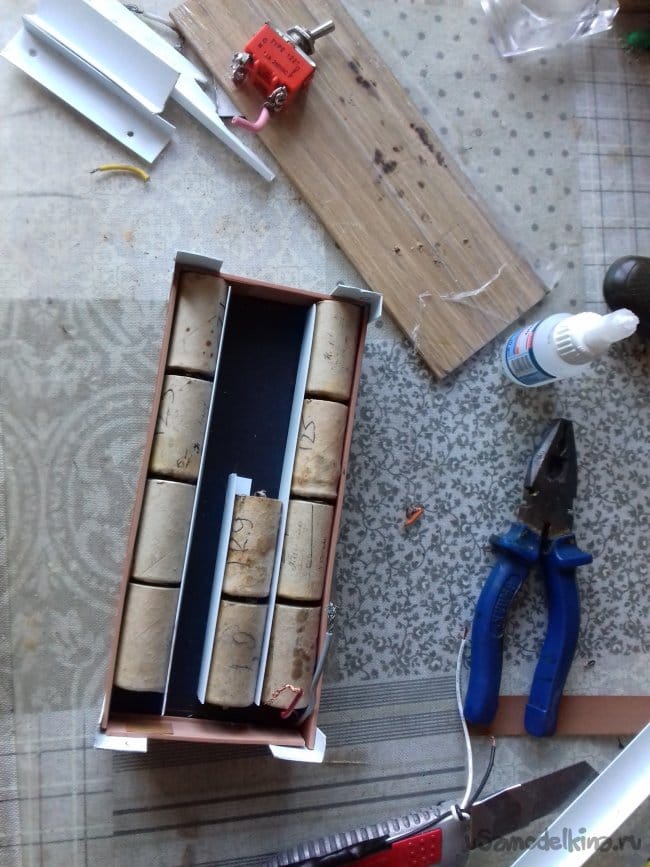

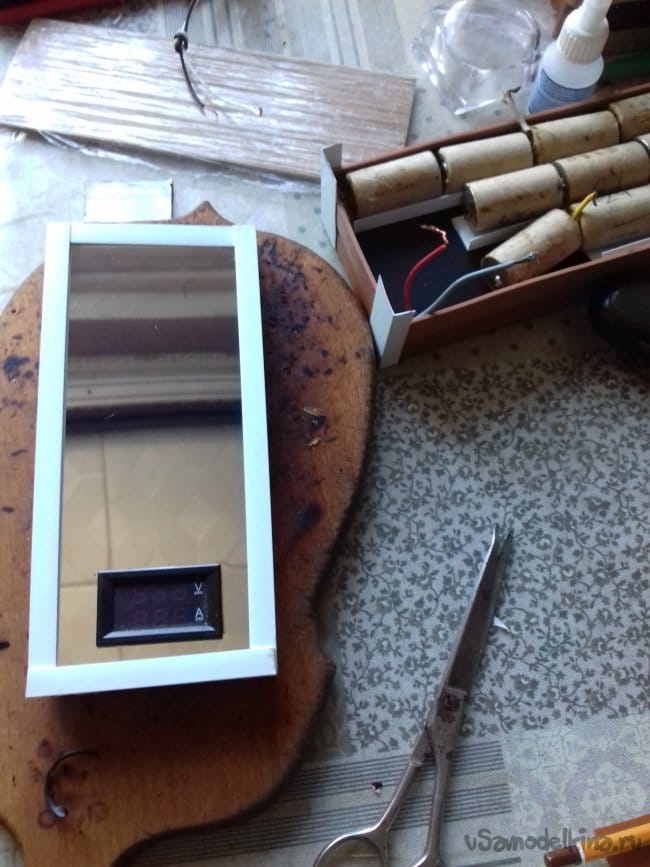

    Аккумуляторы разместил из расчета, чтобы осталось место под провода и вольтметр, а саму лампу, она не греется, буду включать завинчиванием.

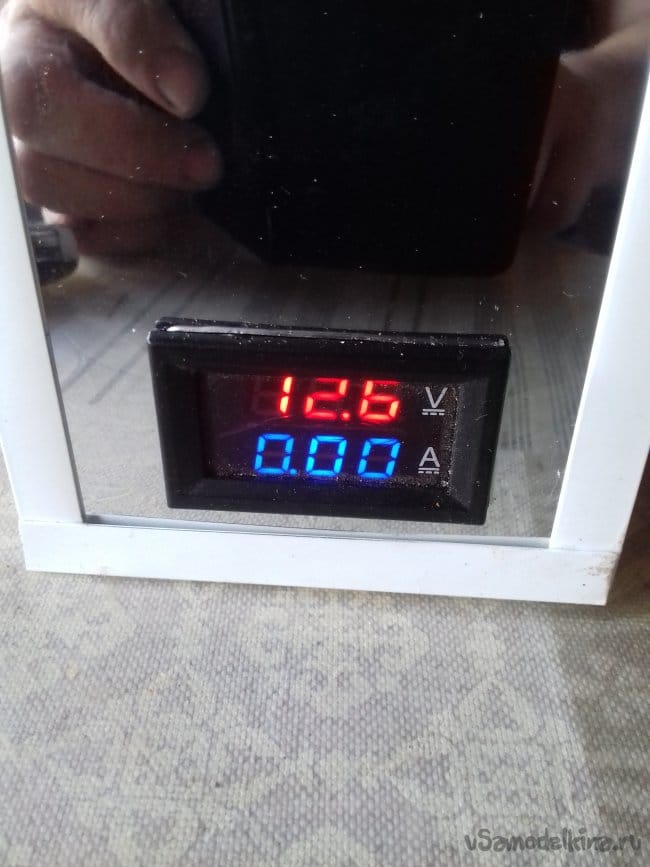

    Спаял аккумуляторы, подключил вольтметр и солнечную панель, сборка закончена. Осталось лампу пристроить. Из зеркального пластика вырезал козырек и на него закрепил патрон. Здесь же, в верхней части, разместил разъем, для подключения более мощной панели.

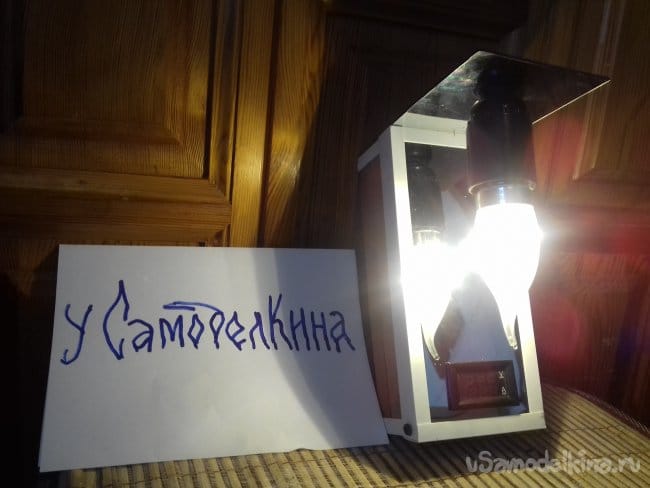

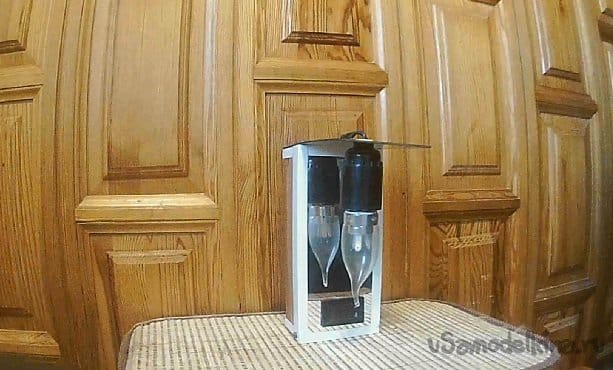

    Сборка хлама в кучку завершена, получилось топорно, но бюджетно.

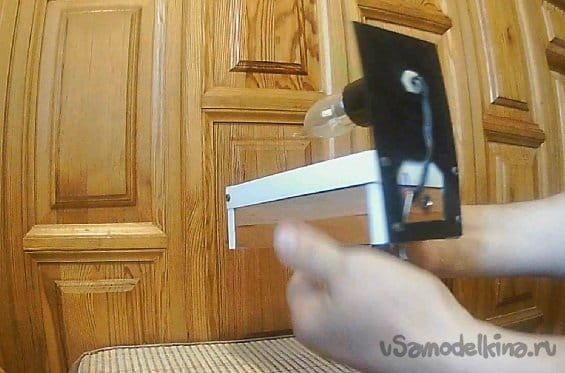

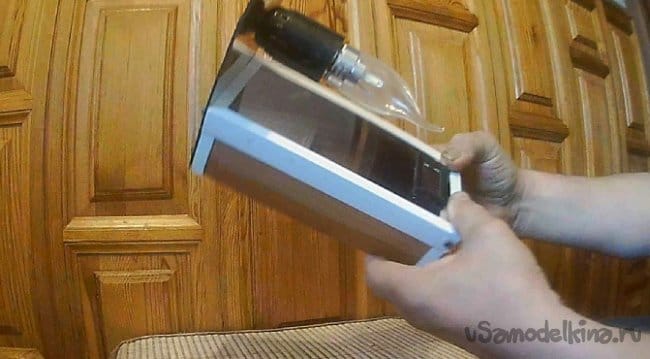

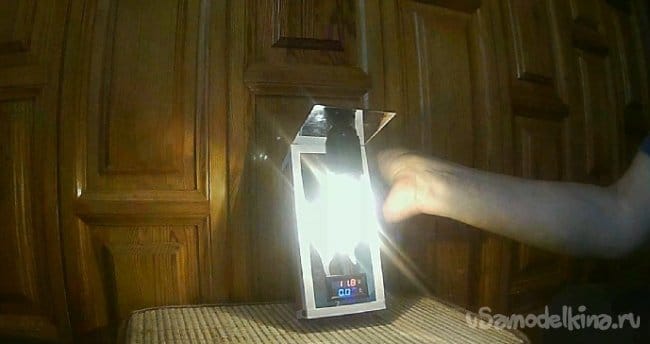

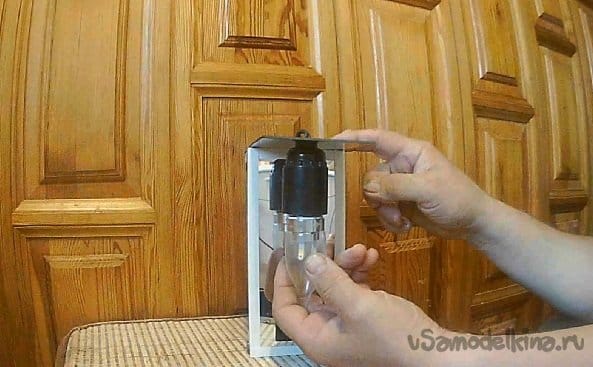

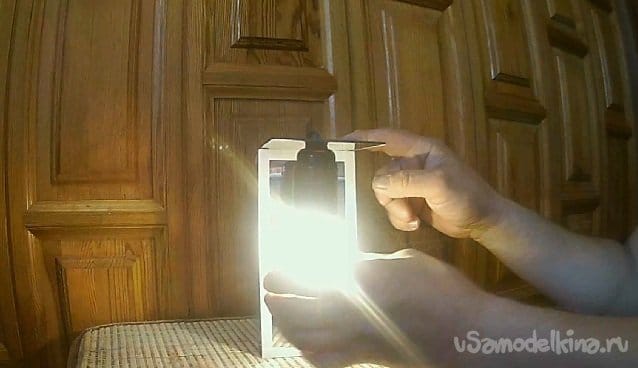

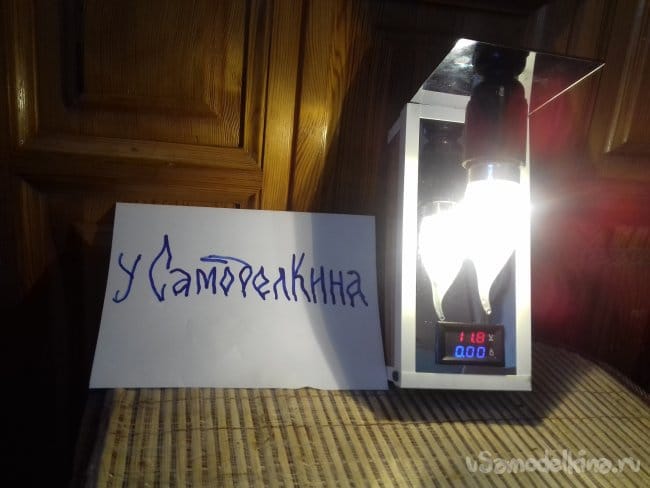

    Закрутил лампу и она включилась. Освещение не плохое, светит ярко, попробую выставить на несколько солнечных дней под прямые лучи солнца, или подключу панель большей мощности. Или зарядкой подтяну аккумуляторы, вот тогда и попробую, на какое время их хватит.




    В любом случае я в выигрыше, «я его собрал из того, что было».

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.83 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    45 комментариев
    Валерий
    Korolev,
    Так и было... Я просто забыл...))) А сейчас вспомнил, что покупал защищённые...))))
    Але нови ностра алис!
    Korolev
    Валерий,
    Обычные "сиреневенькие Самсунги"... или ЭлДжи... Ну, короче, сиреневенькие, без рисунка... Кто их там делает...

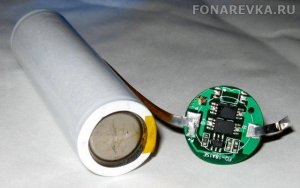

    Там иногда под "сиреневенькой" плёнкой скрывается защита от переразряда:
    yes


    Валерий
    Korolev,
    Обычные "сиреневенькие Самсунги"... или ЭлДжи... Ну, короче, сиреневенькие, без рисунка... Кто их там делает...
    Але нови ностра алис!
    Korolev
    Валерий,
    не умирали эти аккумы так уж сильно, хоть и не было защиты от переразряда... Года по три-четыре походили...
    Повезло с баночками, нынешние, как правило, весьма значительно теряют ёмкость.
    Korolev
    ino53,
    Денег не обязательно должно быть много, их должно просто хватать...
    Уже и не вспомню, кто это сказал, что многие жалуются на недостаток денег, и практически никто на недостаток ума. smile

    Korolev
    ino53,
    Что-то читал, расхваливают новое поколение - алюминиеву... тьфу, пальцы сломаешь, люминьку!
    Пока не встречал, не "щупал". Возможно они и найдут свою нишу, но пока их удельная энергоёмкость не впечатляет: 40 Вт-час на килограмм, против 206 Вт-час на килограмм у литий-ионных. scratch

    ino53
    Цитата: Korolev
    gadkiyy-gnom, Уважаемый, как я понял жизнь, что не бывает мало денег, так же как и инструмента  Очень даже бывает! Вот много, действительно не бывает!
    Ну оговорился парень... xaxa Один мой знакомый, ныне покойный, говорил примерно так: "Денег не обязательно должно быть много, их должно просто хватать..." Сыновьям он оставил активов на полтора ляма зелени...

    Korolev
    gadkiyy-gnom,
    Уважаемый, как я понял жизнь, что не бывает мало денег, так же как и инструмента
    Очень даже бывает! Вот много, действительно не бывает! smile
    А лишнее отдай нуждающимся
    Да "жаба" давит! Я свою первую "Макиту" покупал за 10 т.р., при зарплате 2 т.р.! Да и остальные не из дешёвых. smile

    ino53
    Цитата: Korolev
    Там тоже не всё так однозначно,
    Это ведь про литий? Тут я, увы, лопух, тренировать приходилось только свинец и никель pardon Что-то читал, расхваливают новое поколение - алюминиеву... тьфу, пальцы сломаешь, люминьку! xaxa
    Korolev
    ino53,
    В автоматах тренировки АКБ использовались эти цифры.
    Там тоже не всё так однозначно, разные производители, на разные модели, дают разную цифирь, видимо из-за различий в химических составах,  внутренних конструктивах, ёмкостях аккумуляторов. Да ещё там сильная зависимость от токов разрядки. Встречал весьма противоречивые данные, например такие:
    Или такие:

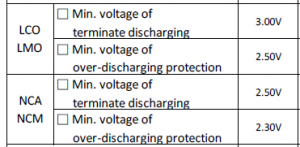

    Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах 2,0 В заряд не восстанавливается.
