    Создание экспериментальной авиамодели «Демон» СВ-190 с КОС

    Добрый день, уважаемые авиамоделисты.
    Сегодня речь пойдёт о модели с обратной стреловидностью крыла (КОС) под названием «Демон» СВ – 190.

    Вновь «Омикрон» посадил пожилых людей по домам. И что прикажете делать ? Просто так сидеть или валяться на диване уже нету сил, телевизионный терроризм надоел! Хочется заняться делом! Вот и решил я из подручных материалов смастерить новую авиамодель.
    Сегодня просматривал журналы по Искусству живописи, и попалась мне на глаза статья про великого художника живописца Врубеля Михаила Александровича и его тринадцать «демонов».
    Создание экспериментальной авиамодели «Демон» СВ-190 с КОС




    Тут же появилось название модели и её облик.
    Не знаю почему, но образ Демона, изображённого Врубелем, мне напомнил рисунок вот этого самолёта.

    При создании прошлых моделей осталось немного листовой подложки под ламинат, толщиной 5 мм.

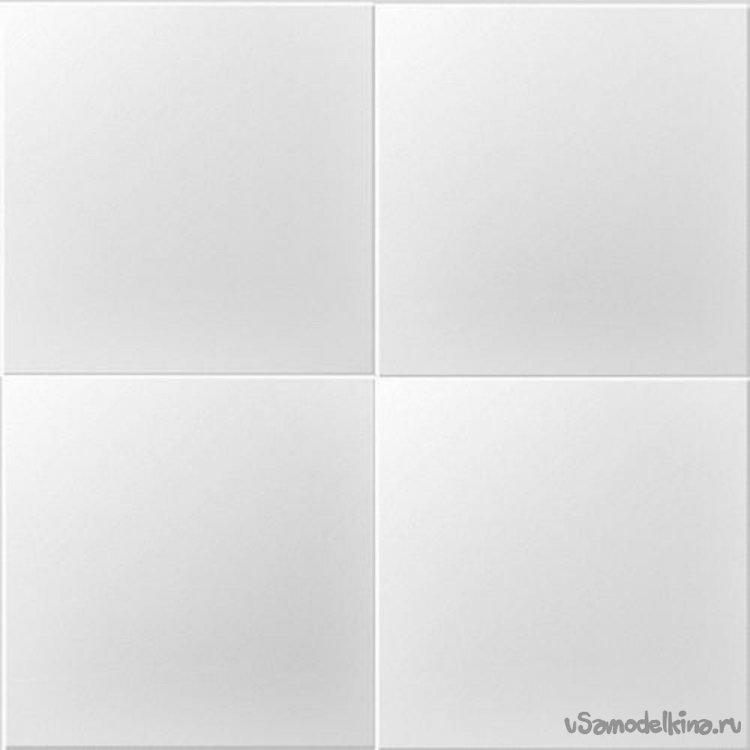

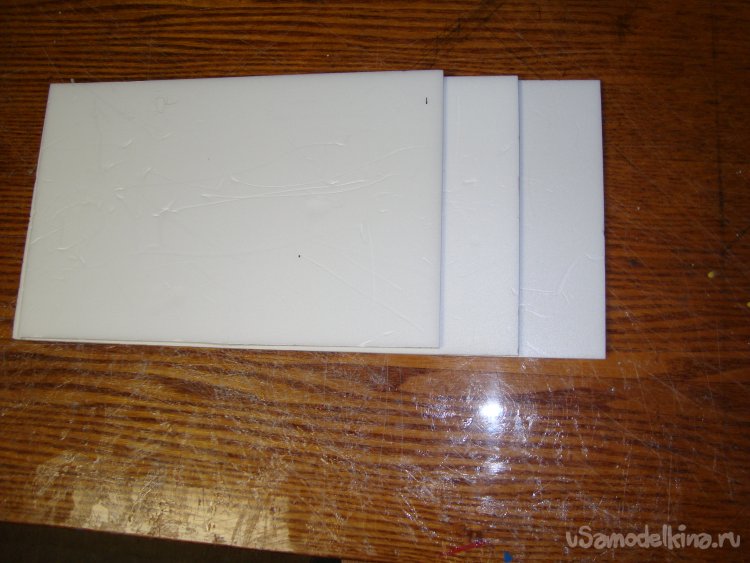

    Немного гладкой , белой потолочной плитки.

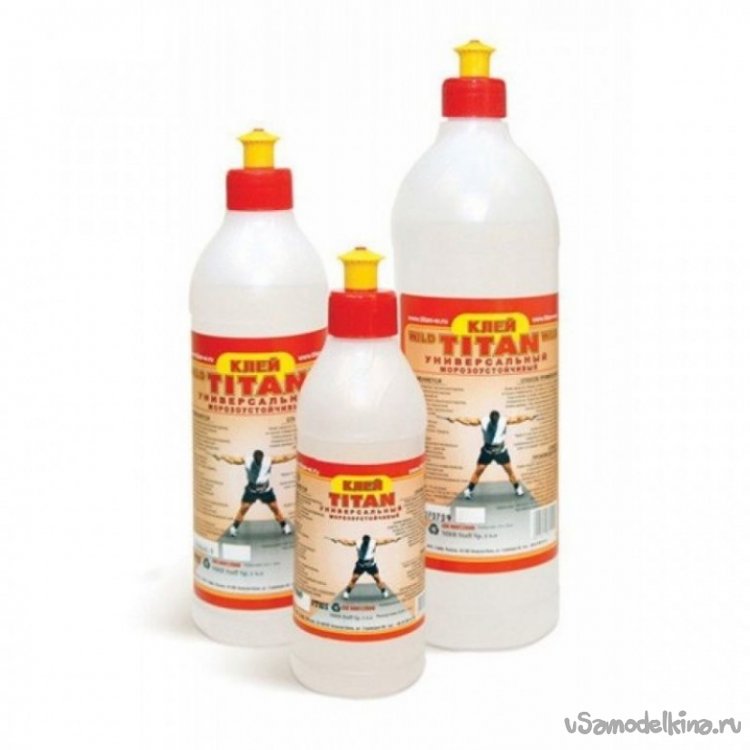

    Ну, а универсальный, влагостойкий клей «Титан» для склеивания изделий из пенопласта, у меня всегда есть.

    Недавно получил посылку от Али Экспресс с моторами 2212 2450KV.т какраз кстати.

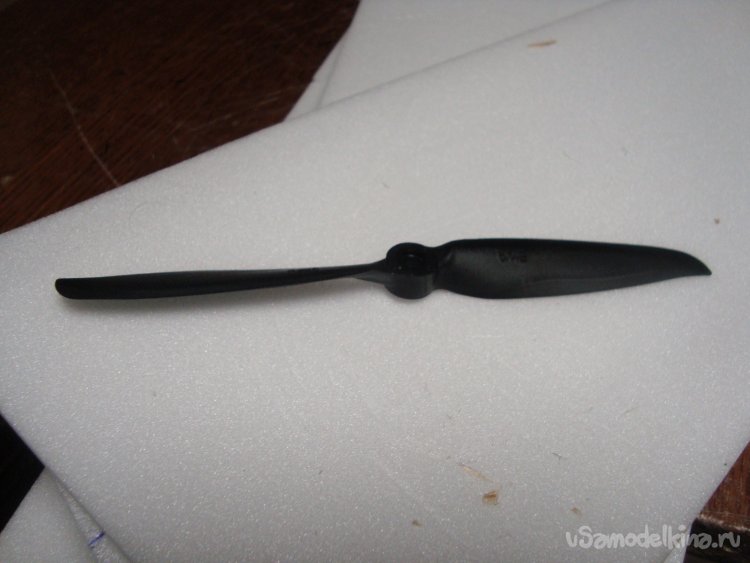

    Винты 6 х 4 у меня были.

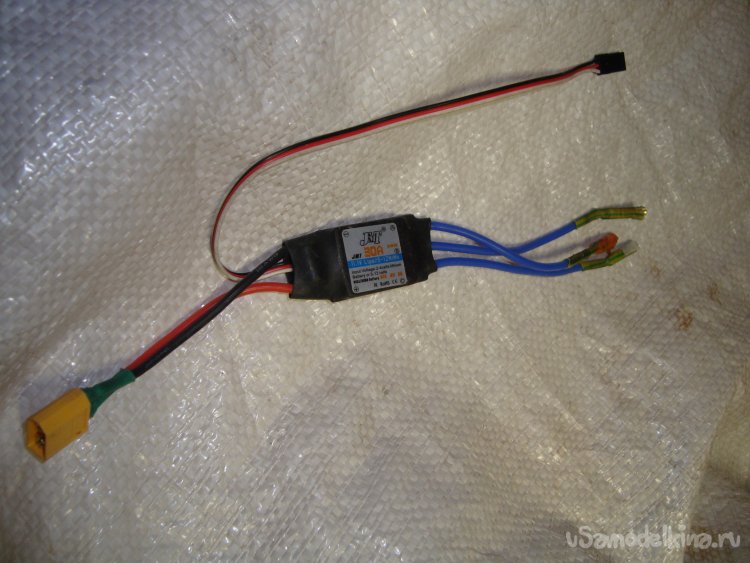

    Регулятора решил использовать 30А.

    Сервомашинки – MG 90S.

    Аккумулятор – 3S 1500 mAh.

    Размеры модели .
    Длина - 1115 мм.
    Размах – 960 мм.

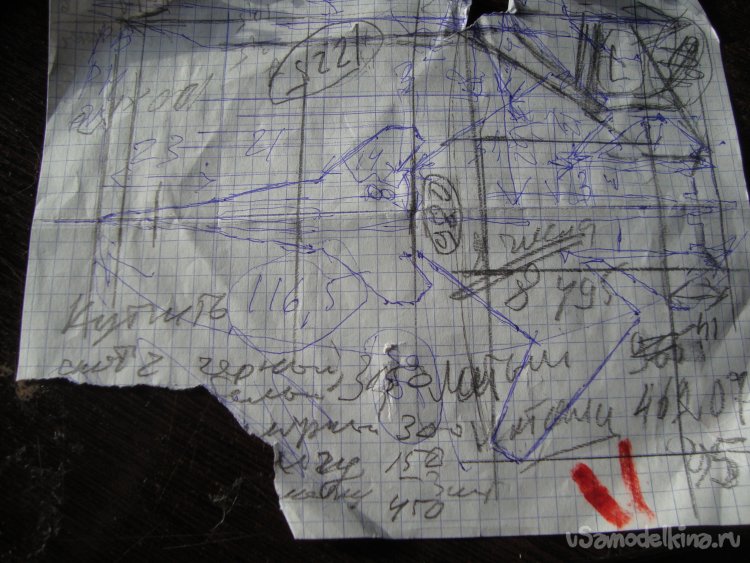

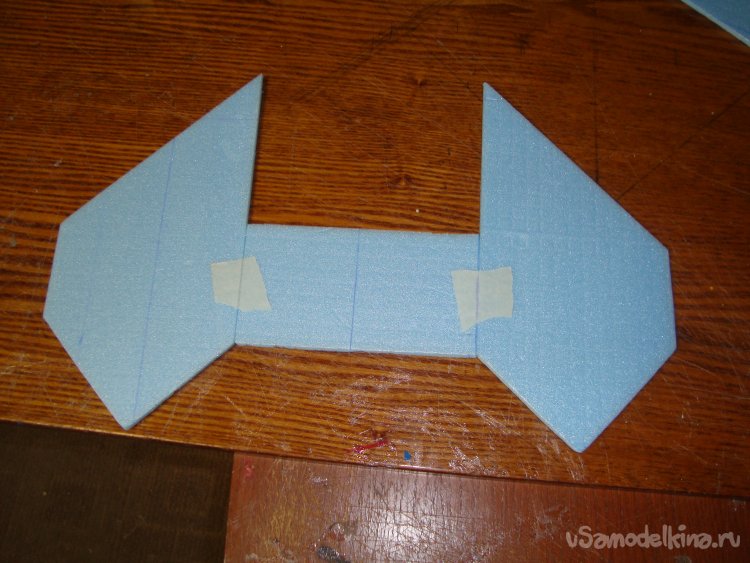

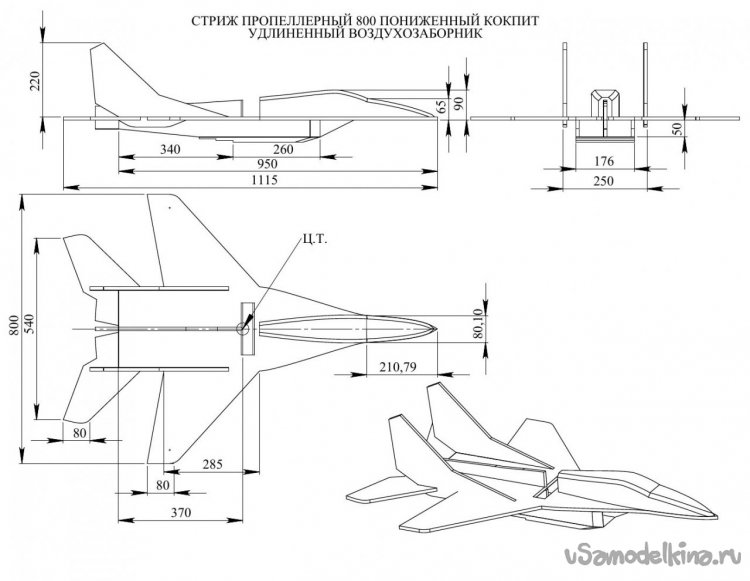

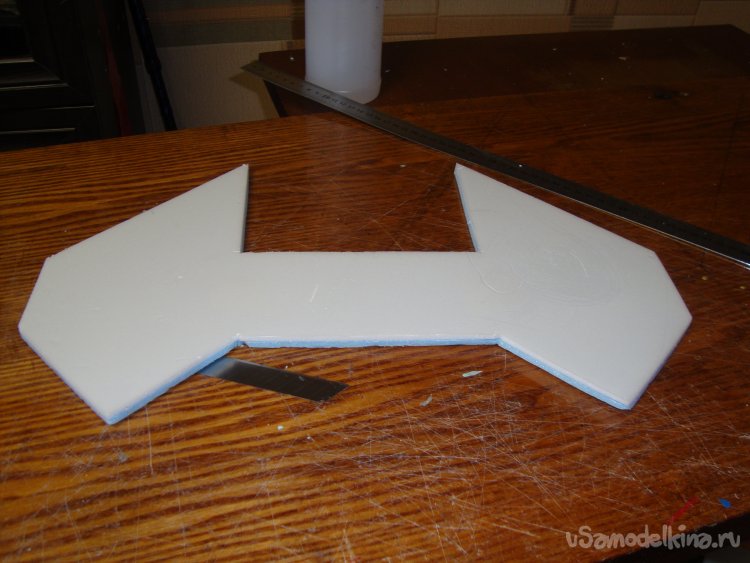

    Сделал маленький рисунок – чертёжик, проставил размеры. Вырезал из подложки основние детали несущей поверхности модели.

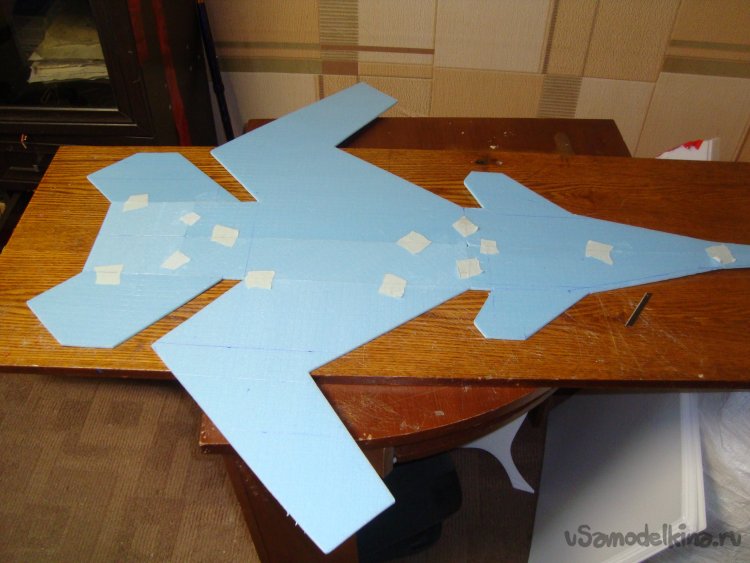

    Отдельно вырезал руль высоты. Всё скрепил кусочками бумажного, малярного скотча.

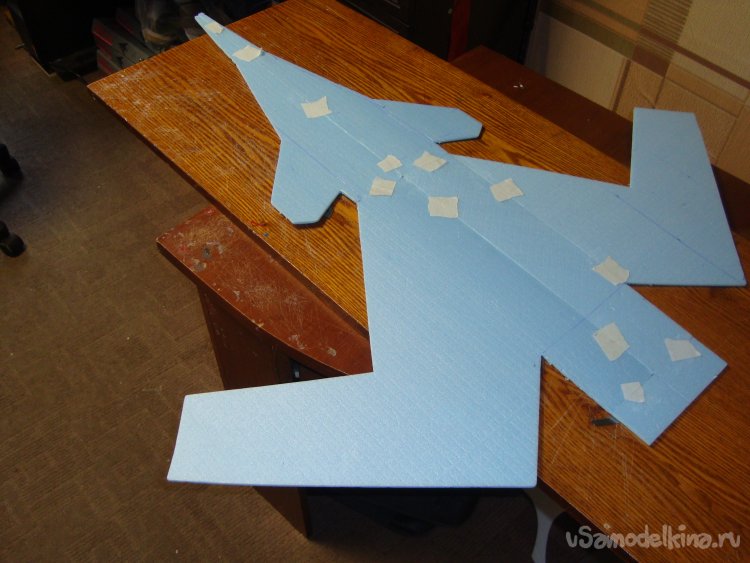

    Вот так это смотрится.

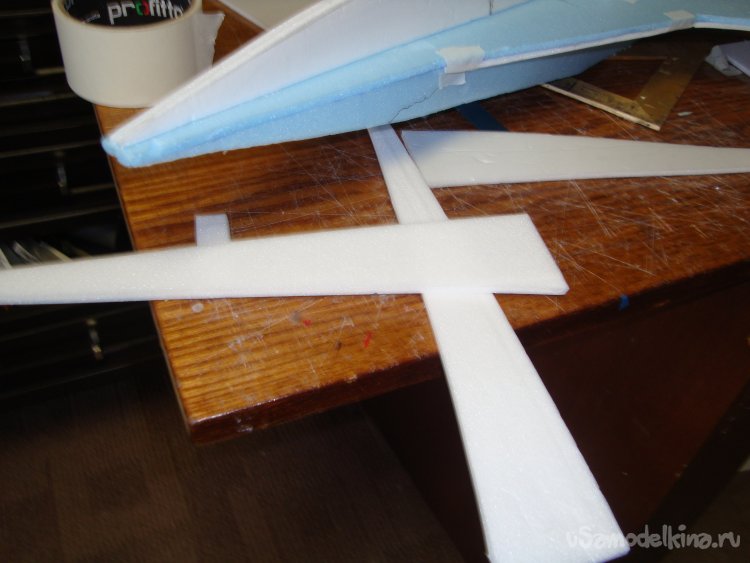

    Вырезал корневые нервюры, для создания небольшого профиля крыльям.

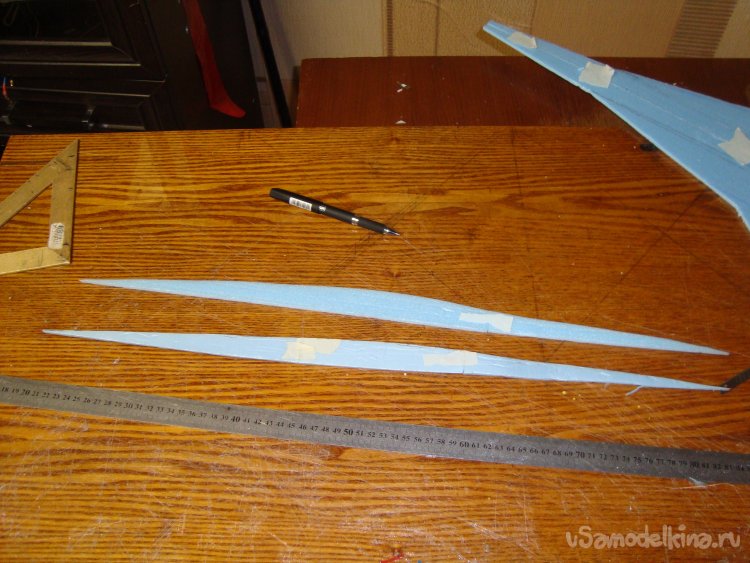

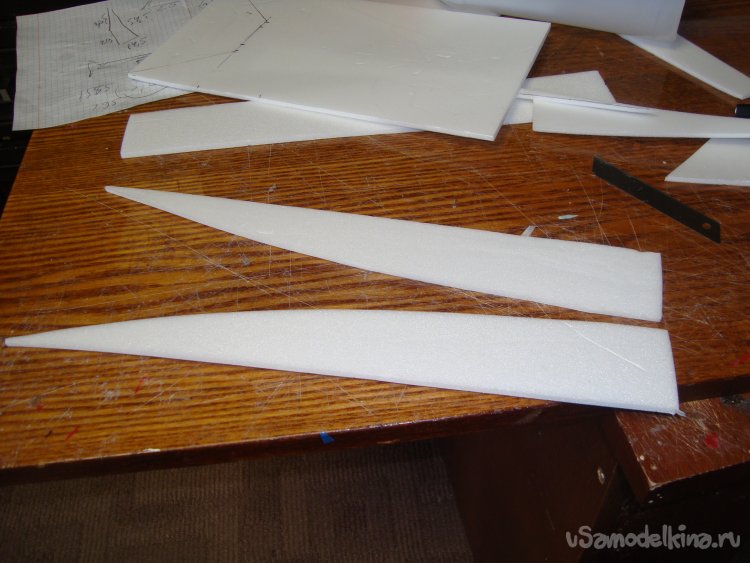

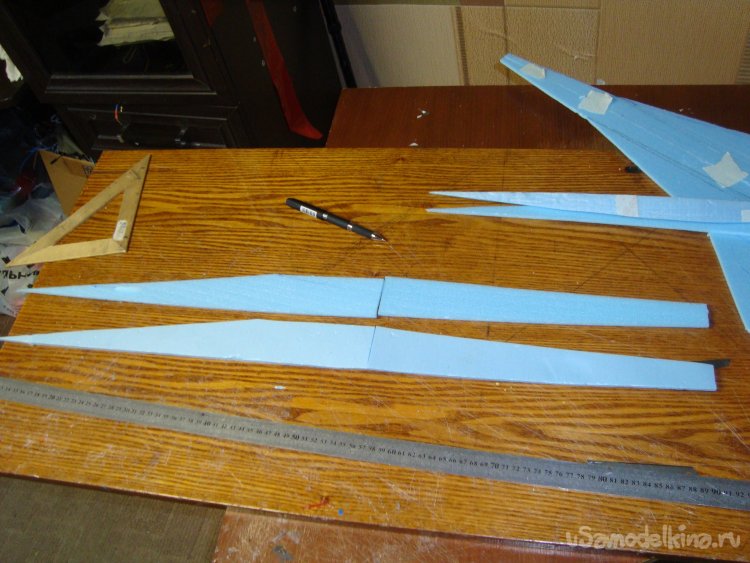

    Вырезал боковые стенки фюзеляжа.

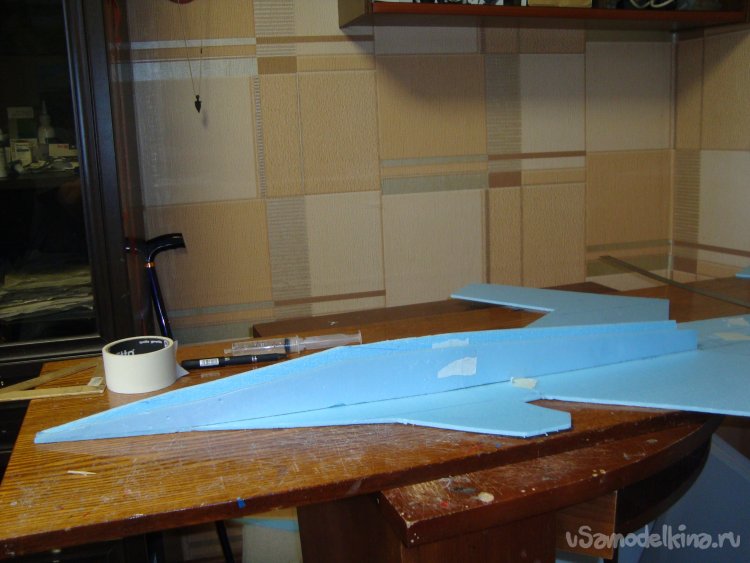

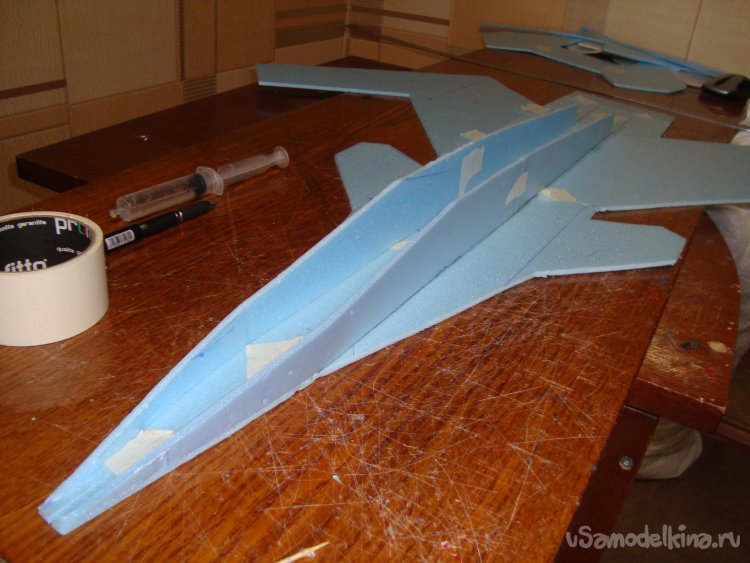

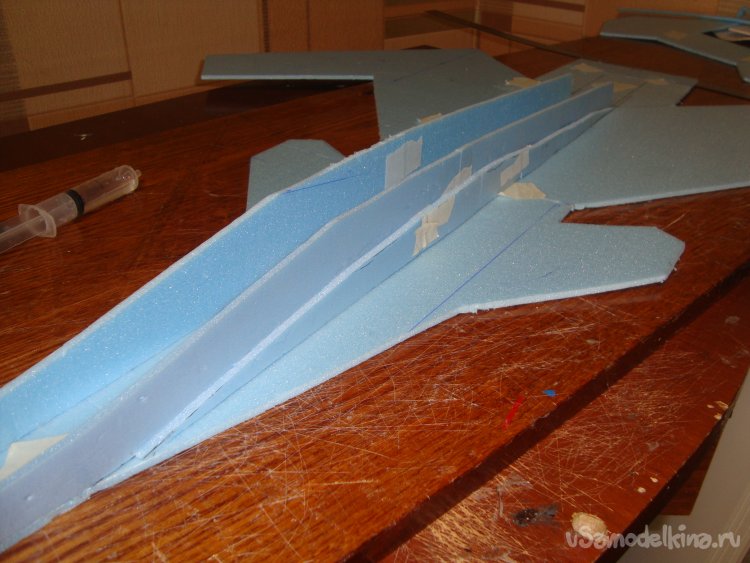

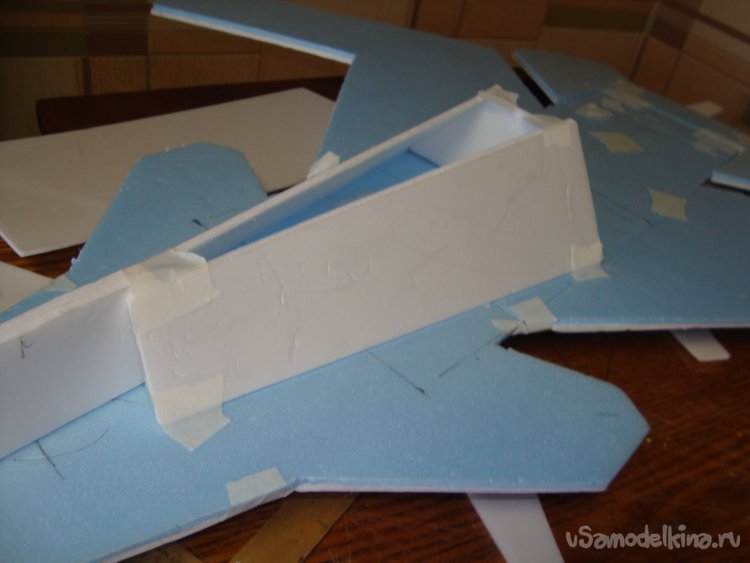

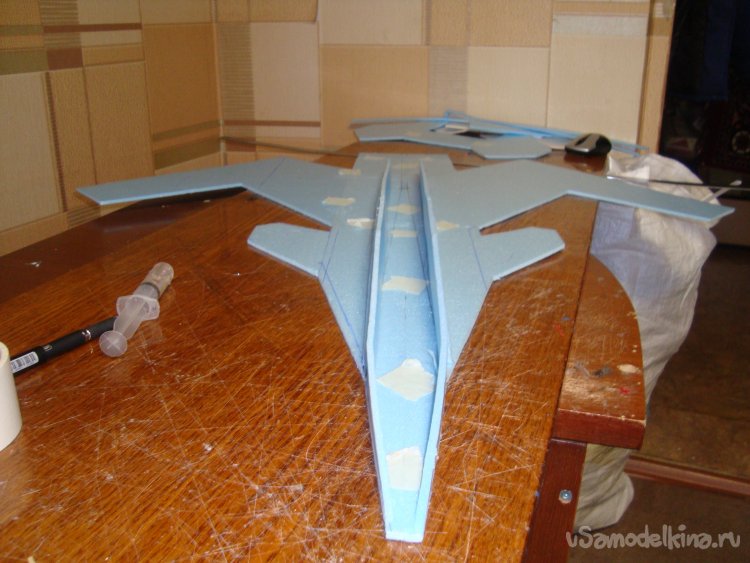

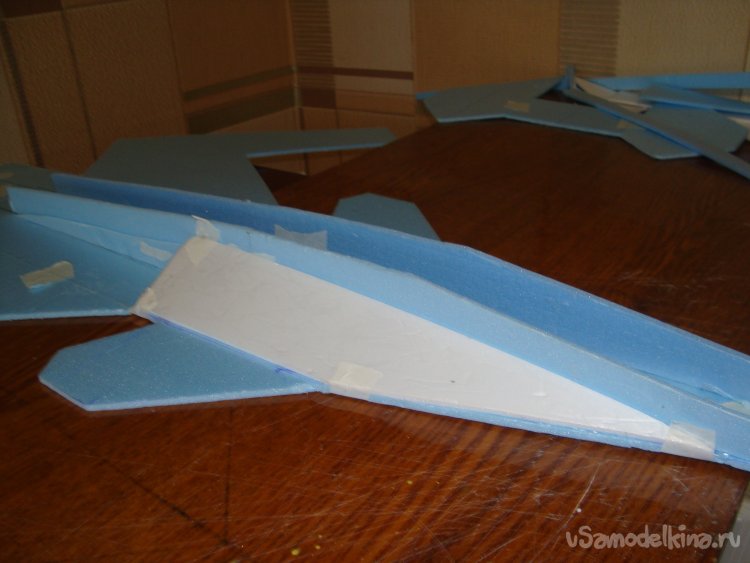

    Вклеил боковые стенки фюзеляжа на несущую плоскость. Фото

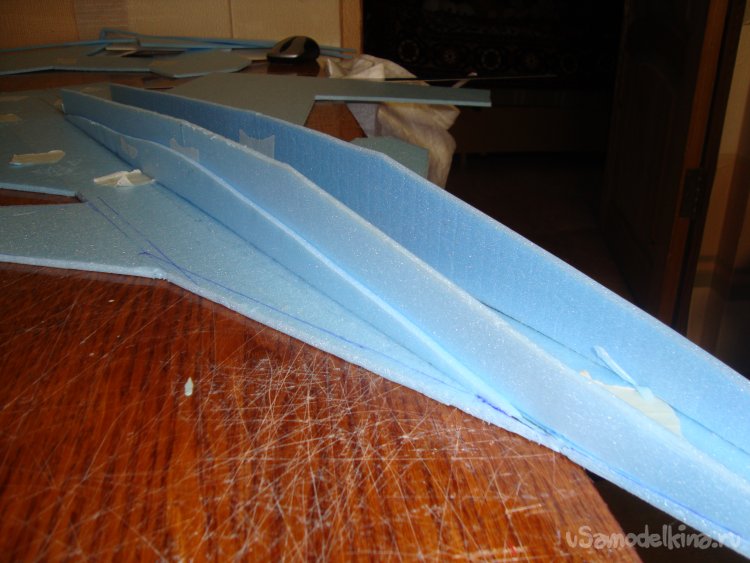

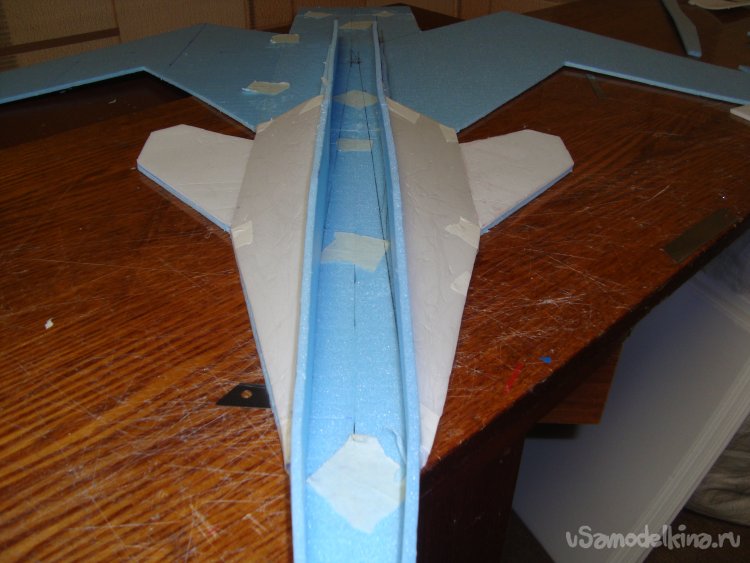

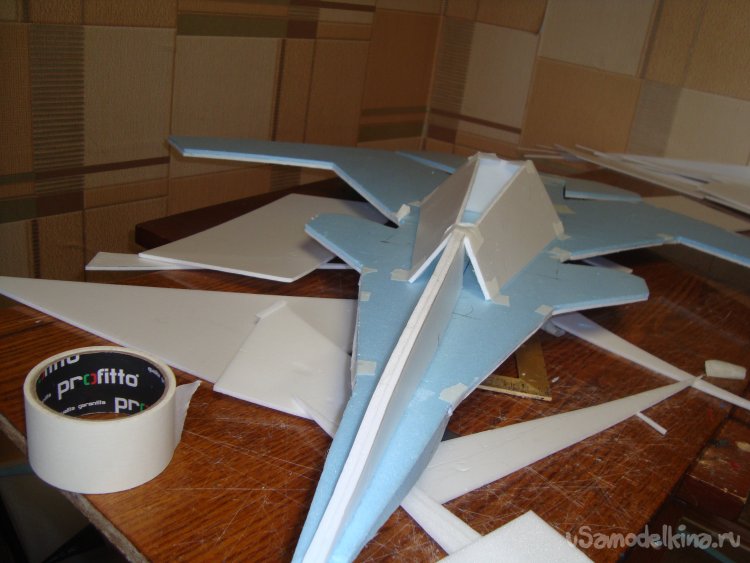

    На боковые стенки фюзеляжа смонтировал корневые нервюры.

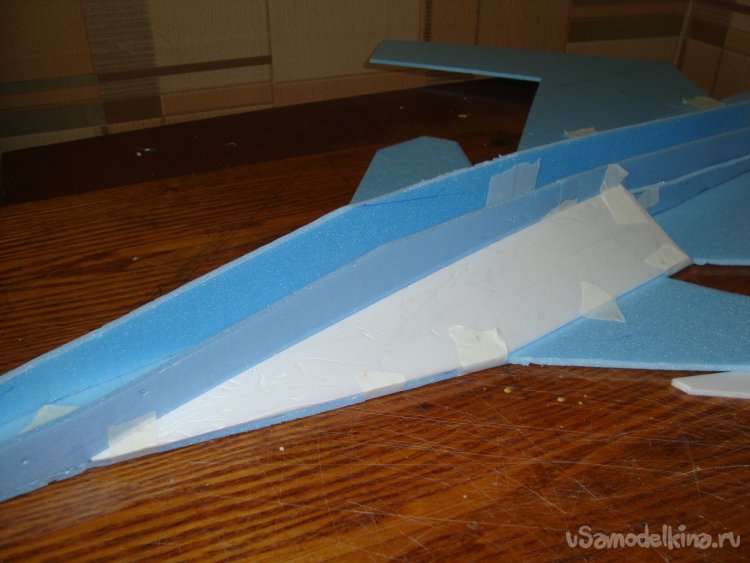

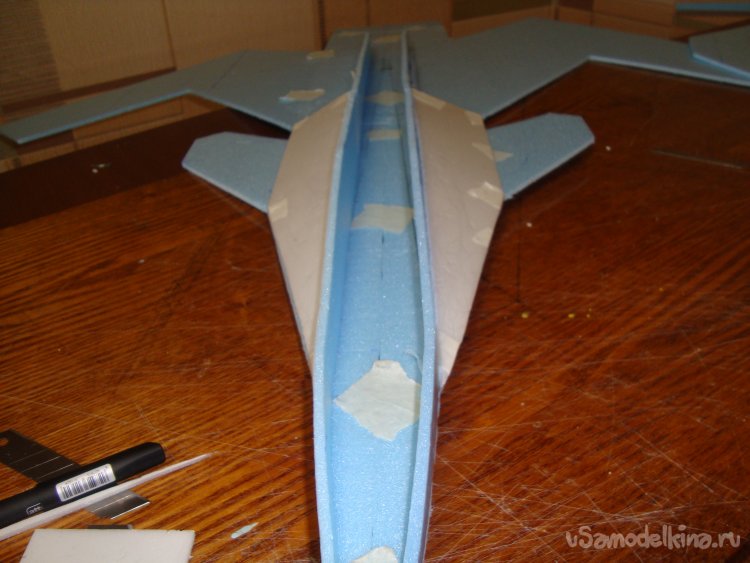

    Начал монтировать наружную обшивку модели в носовой части фюзеляжа..

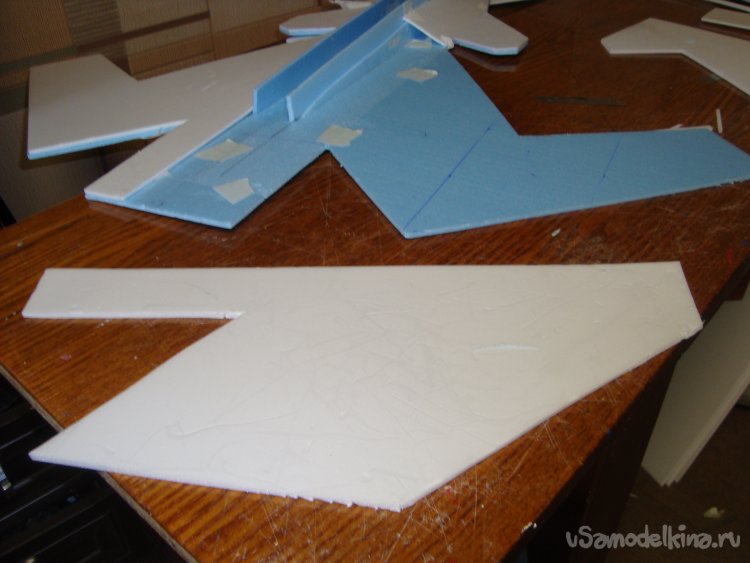

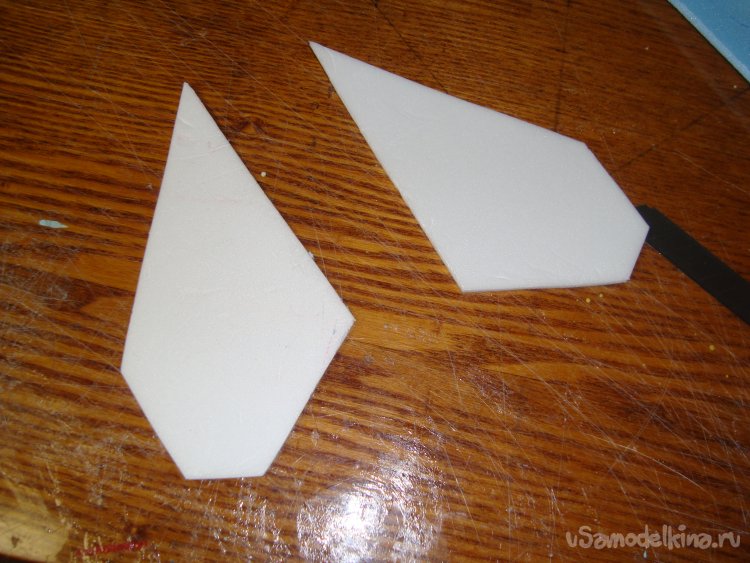

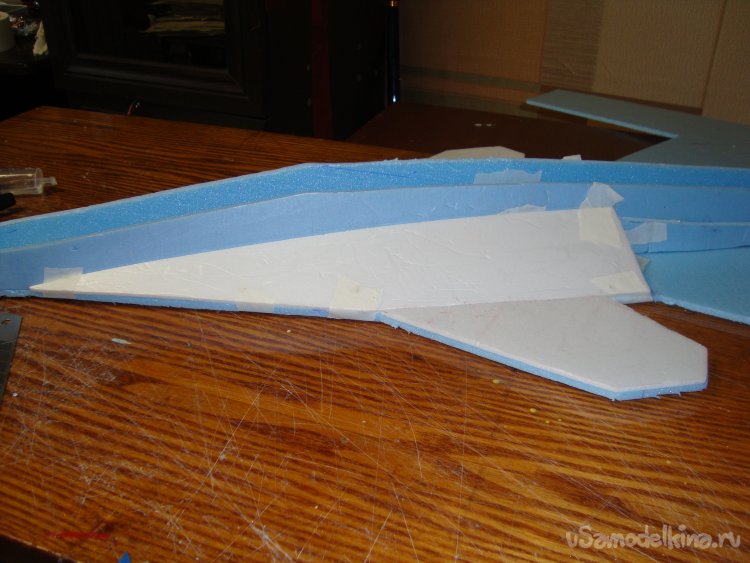

    Вырезал заготовки наружного слоя ПГО.

    Смонтировал на место.

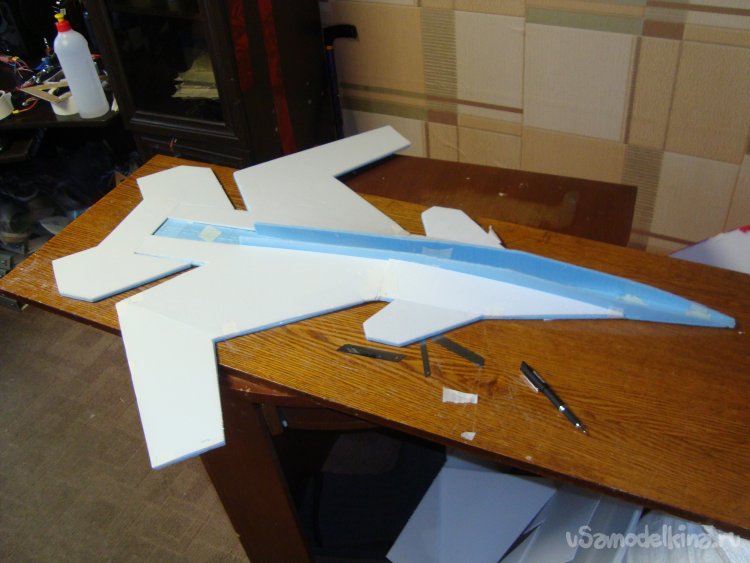

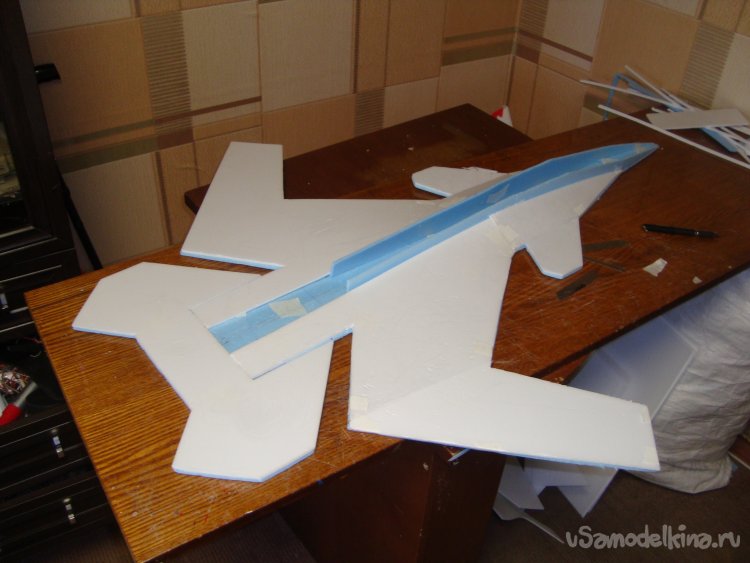

    Монтирую наружную обшивку крыльев

    Приклеил наружный слой на руль высоты.

    Навесил руль высоты на бумажный, малярный скотч.


    Для взлёта модели решил сделать устройство поплавка, как на модели «Стриж».

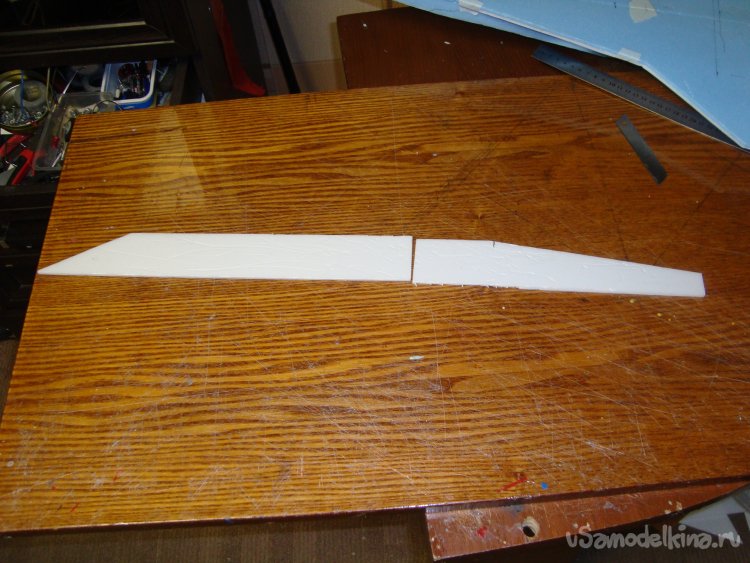

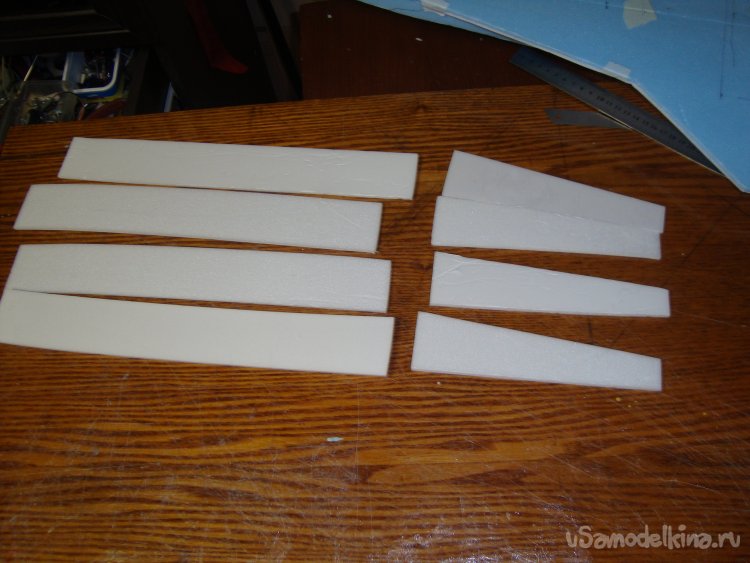

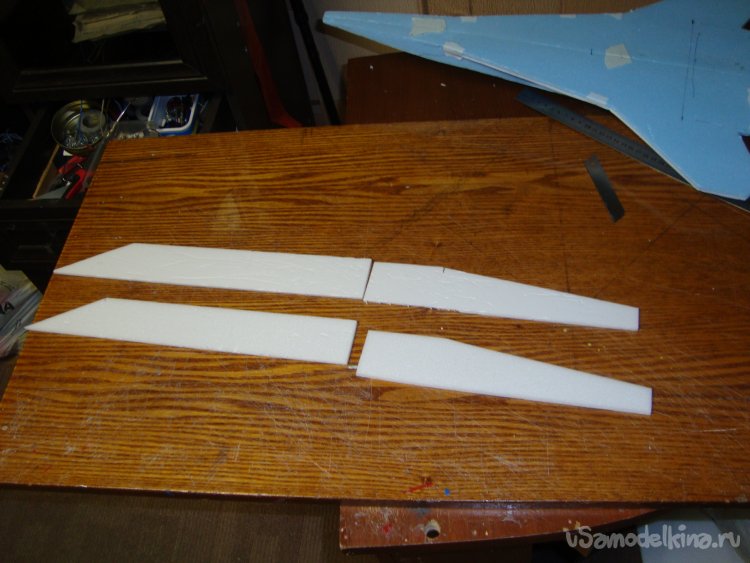

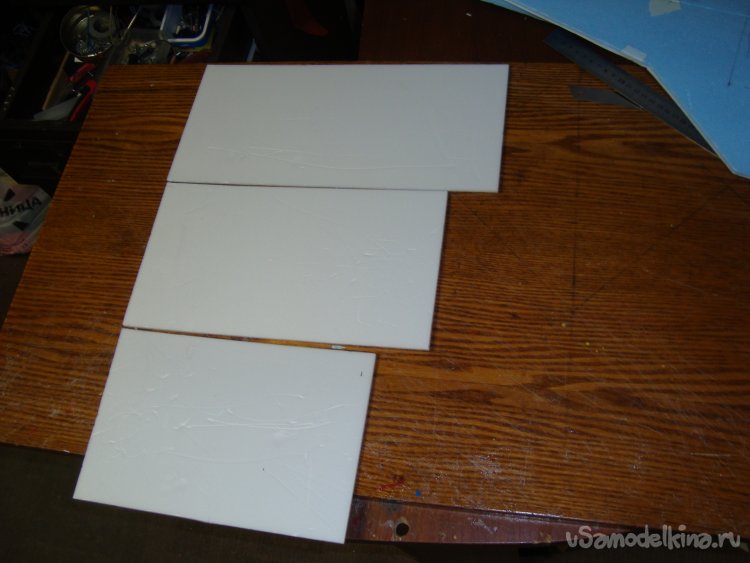

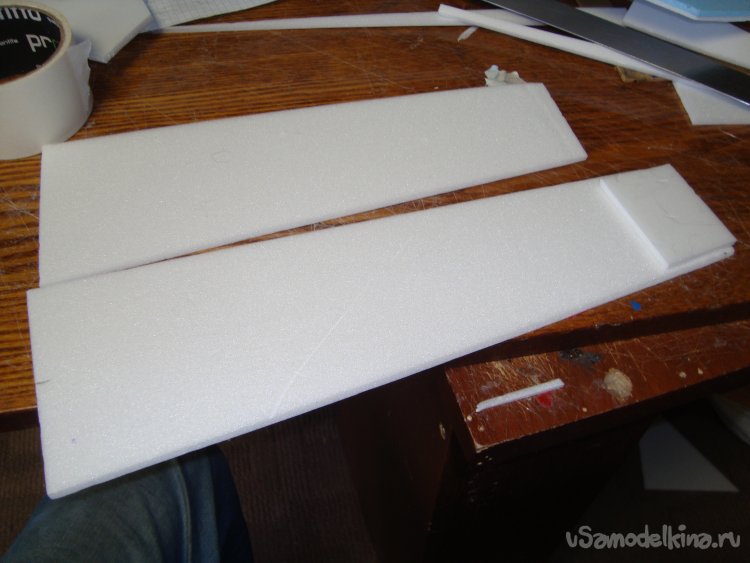

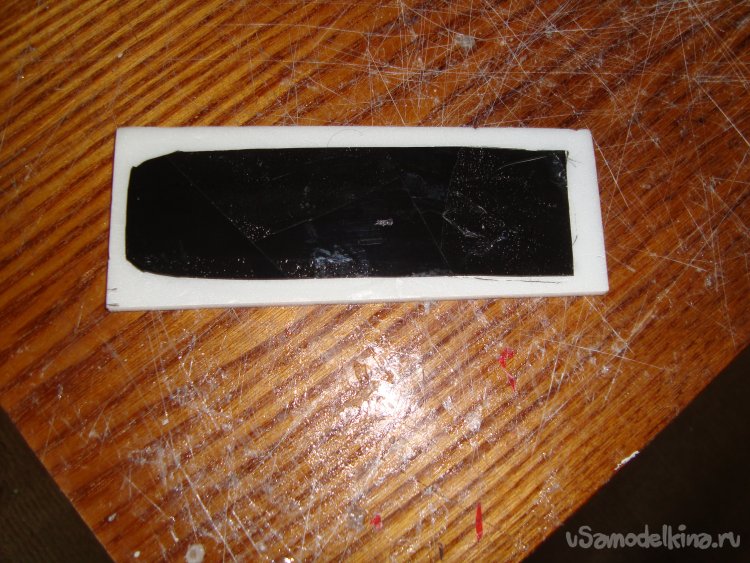

    Вырезал из потолочной плитки заготовки для нижних боковых стенок воздухозаборников и поплавка.

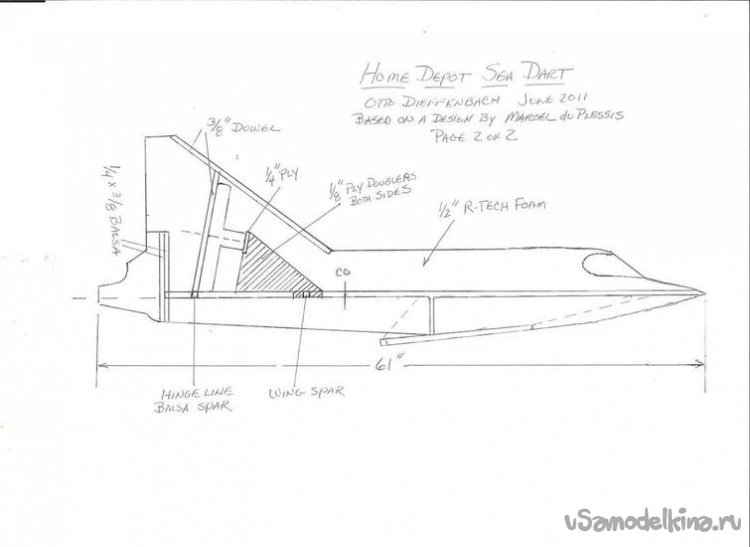

    Но после небольшого раздумья решил сделать взлётно - посадочное устройство, лыжу, как на авиамодели StaDart.

    Все детали делаются и подгоняются по месту их установки.
    Вырезал центральную осевую , вертикальную стенку.
    Вклеил.

    Смонтировал наклонные, боковые стенки.



    Смонтировал саму лыжу.


    Вертикальную , носовую стенку укрепил боковыми откосами.

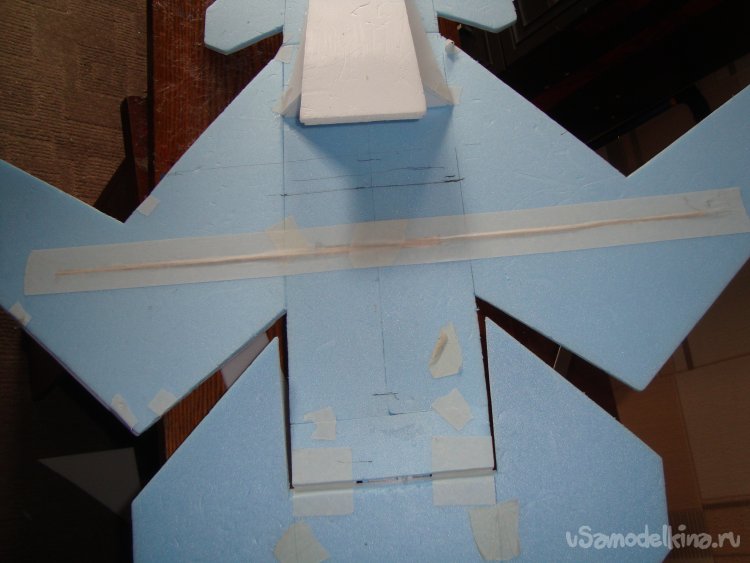

    Деревянной реечкой, вырезанной из ученической линейки, укрепил крылья по всей ширине.

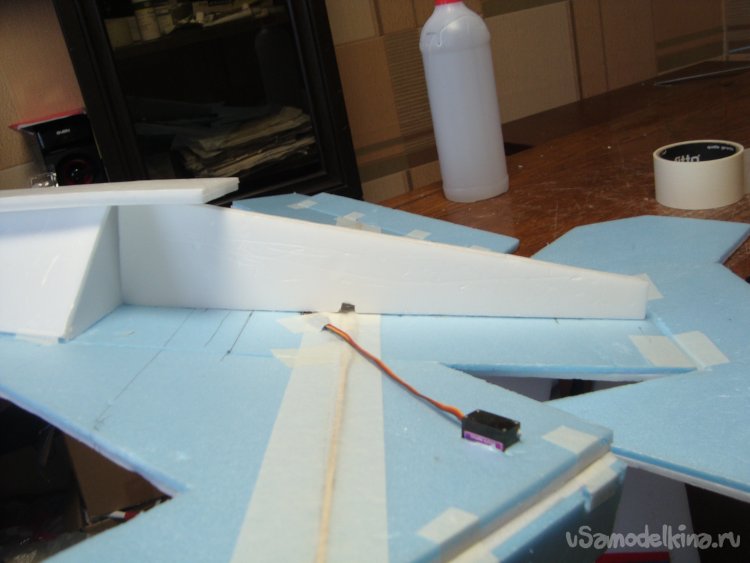

    Вклеил вертикальную осевую стенку в хвостовой части модели.

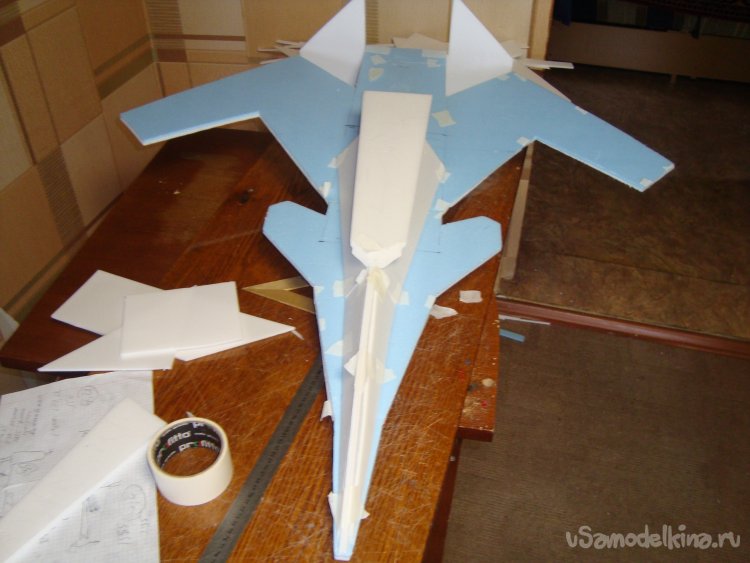

    Вклеил верхнюю обшивку в носовой части фюзеляжа.

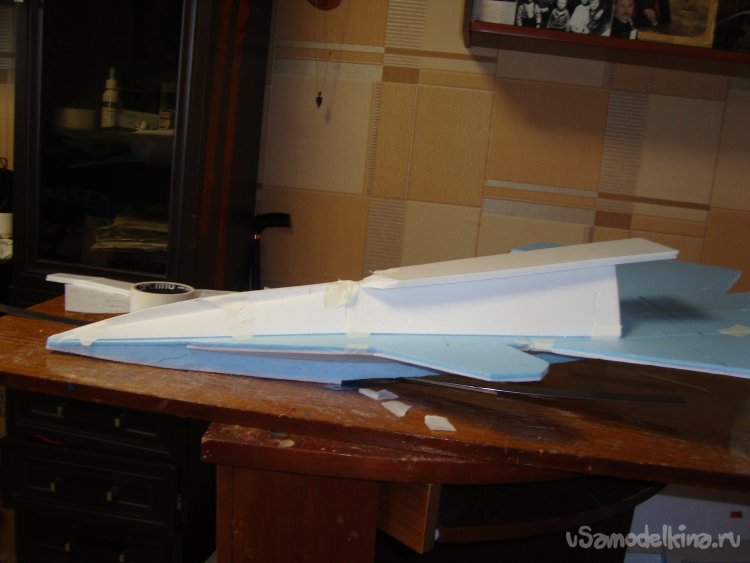

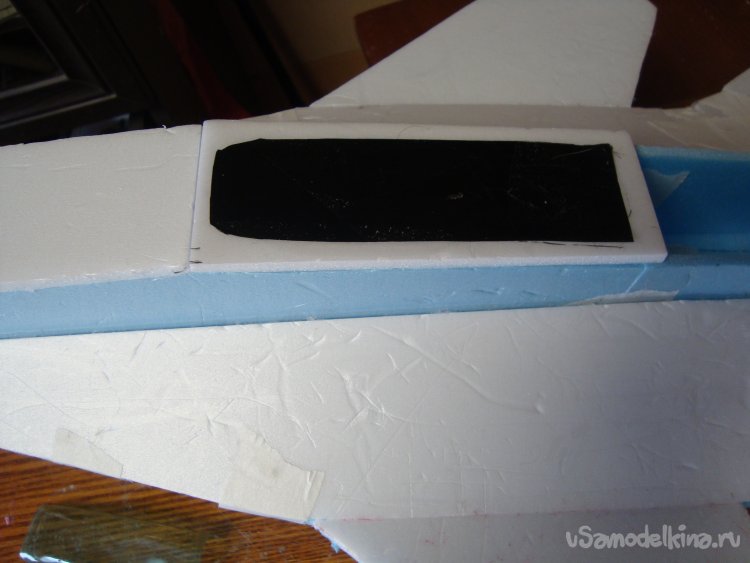

    Продолжил монтирование верхней части фюзеляжа под кабиной.

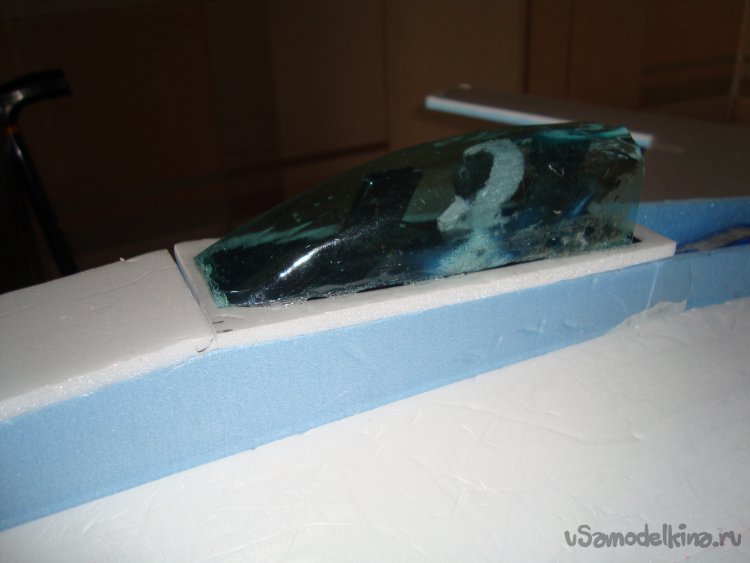

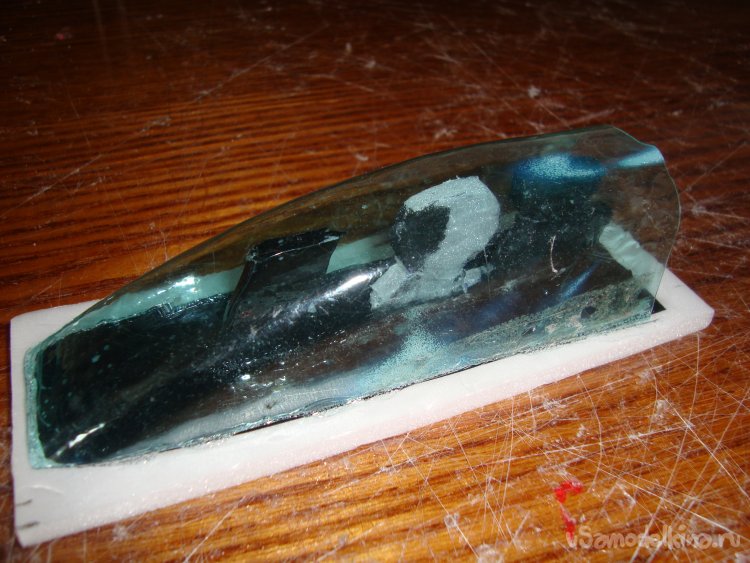

    Из пластиковой бутылки изготовил остекление кабины.

    В кабину посадил фигурку пилота.

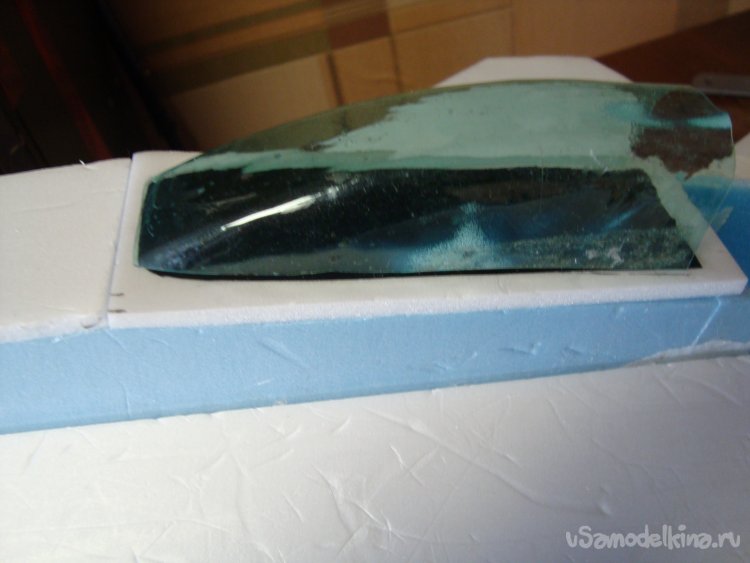

    Смонтировал кабину.

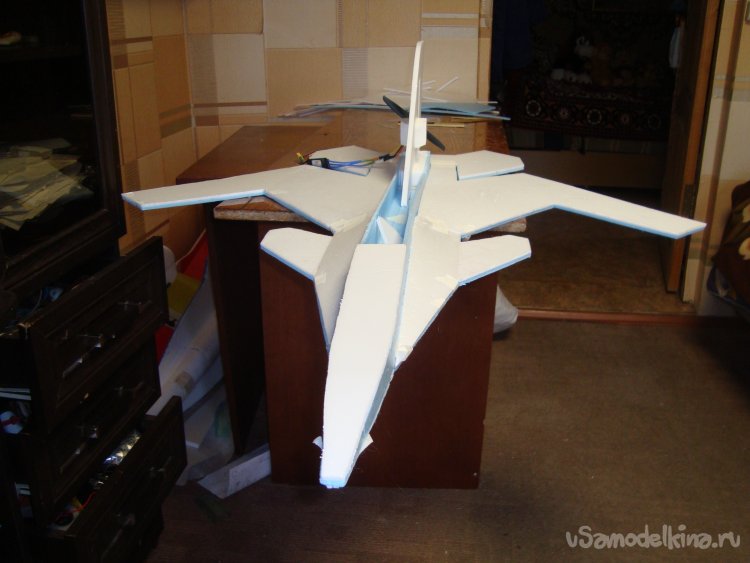

    Приступил к монтажу хвостовой части модели.

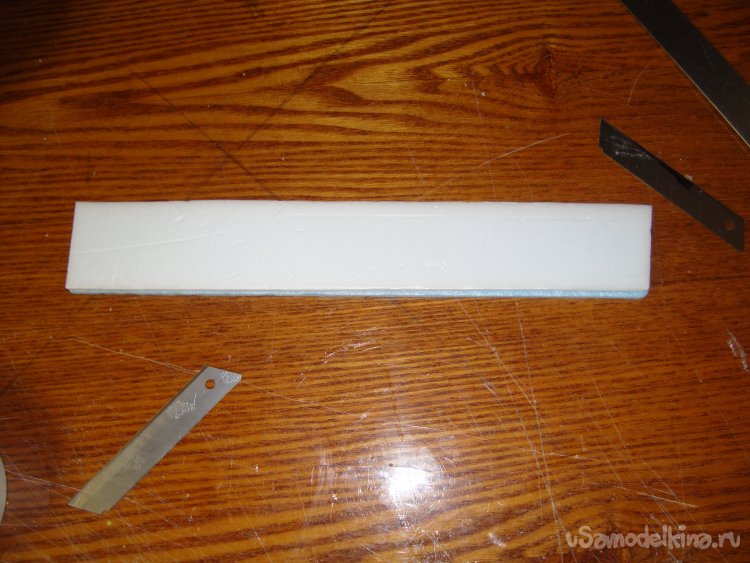

    Из двух слоёв потолочки изготовил киль.

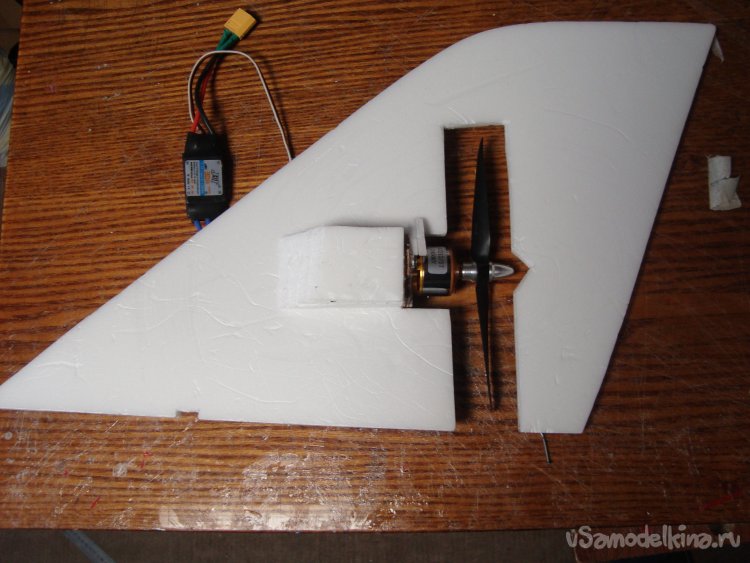

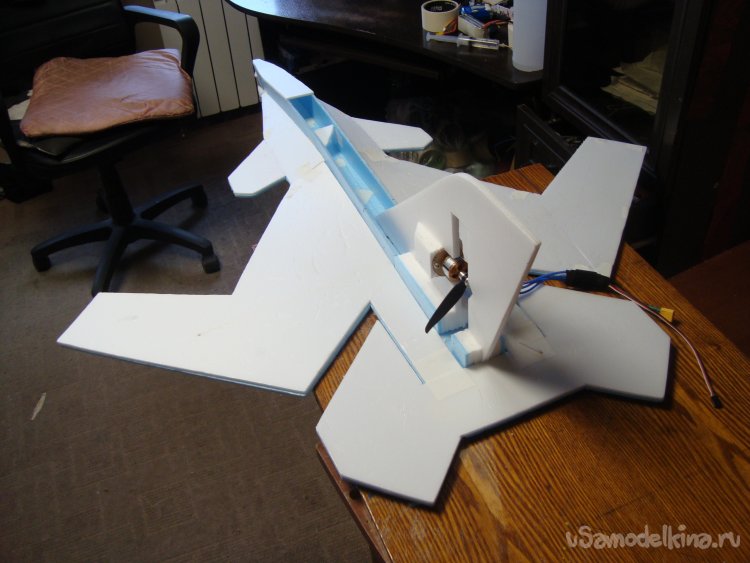

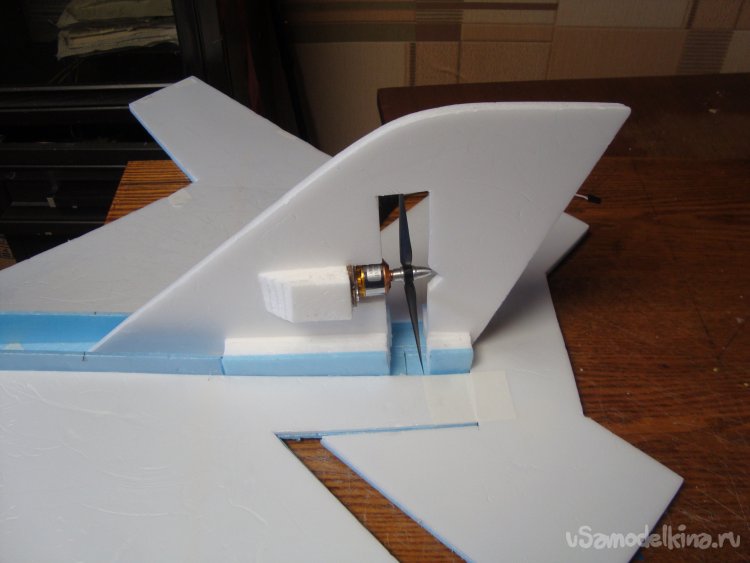

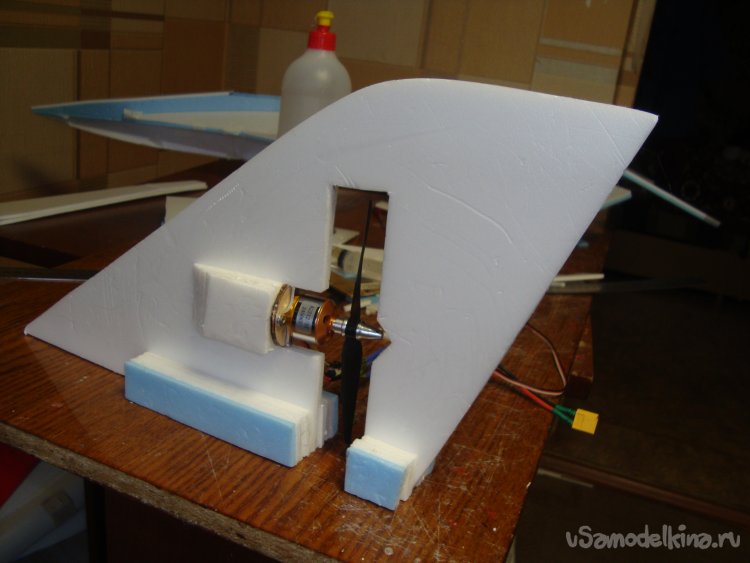

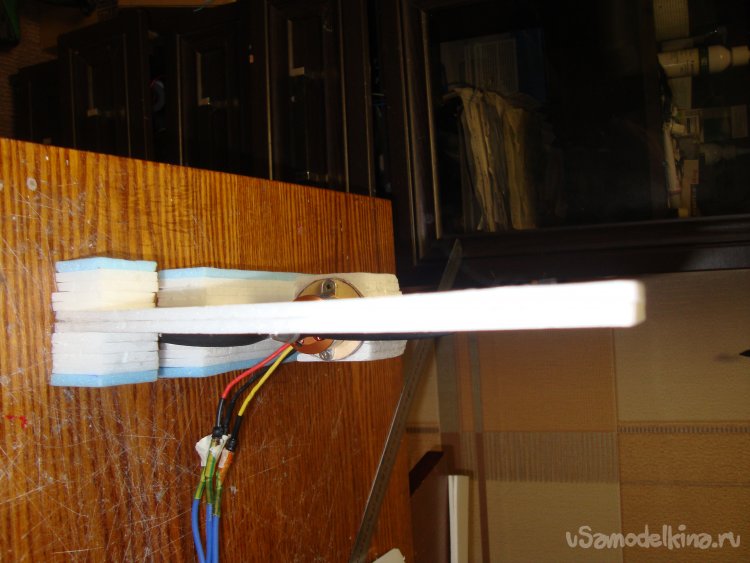

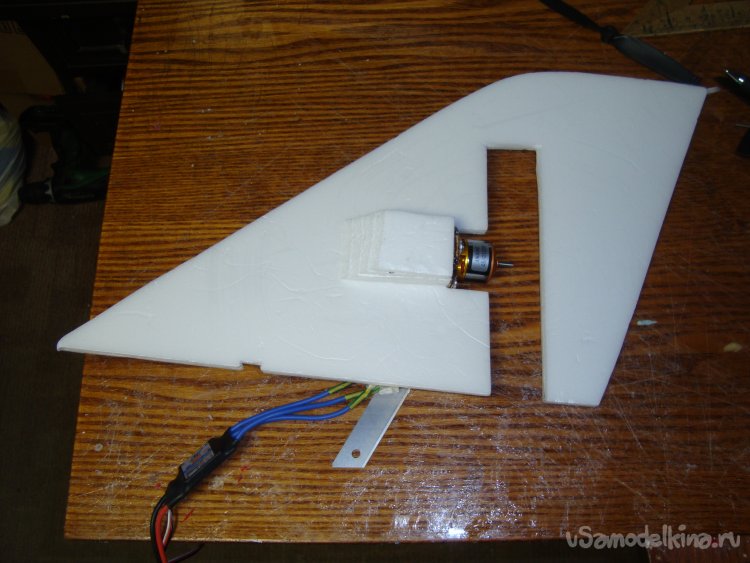

    В киле вырезал отверстие, вклеил бобышки, вклеил фанерный кружочек и установил мотор с винтом.

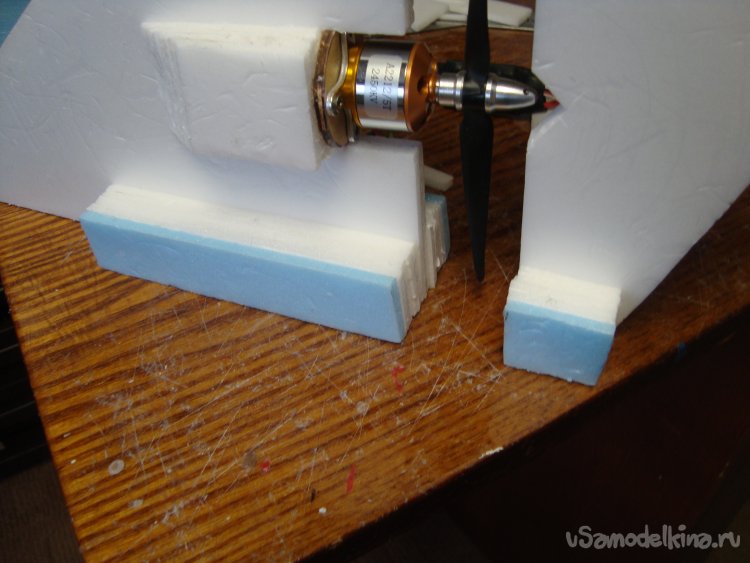

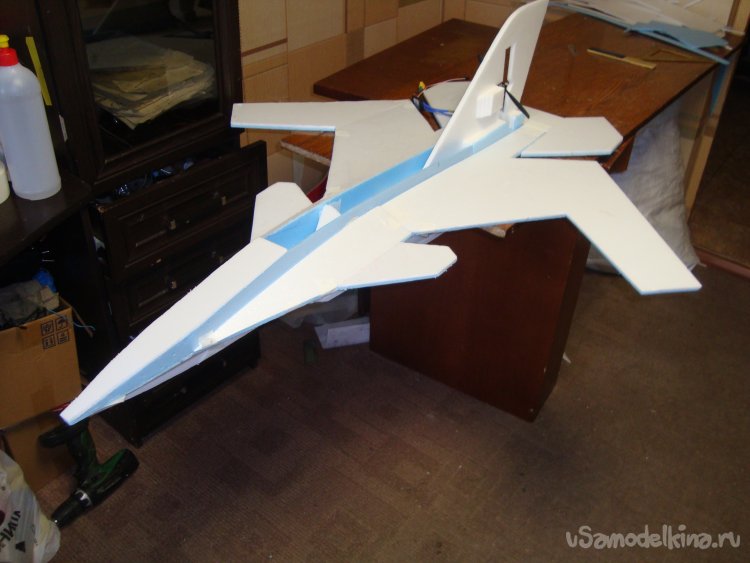

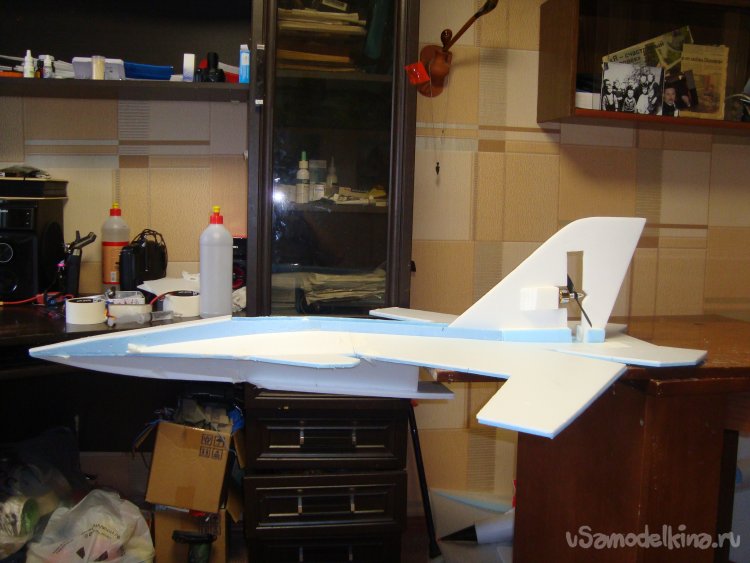

    Монтирую киль.

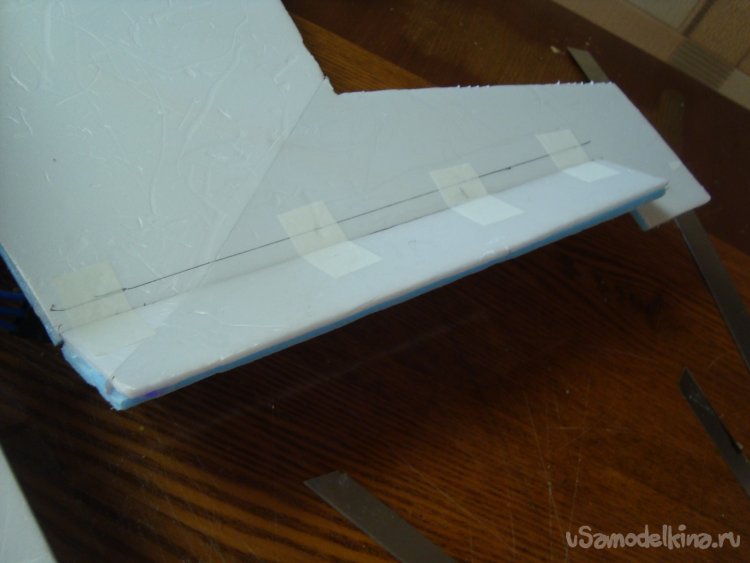

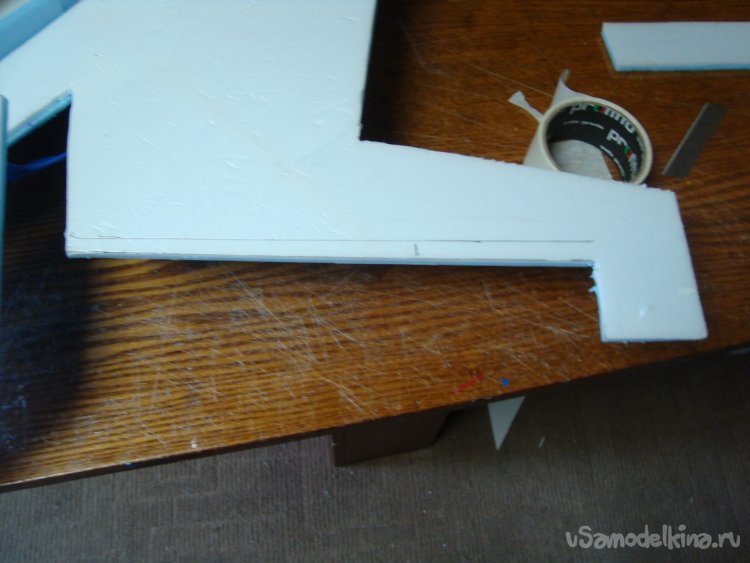

    На крыльях вырезал элероны.


    Навесил на бумажный, малярный скотч.

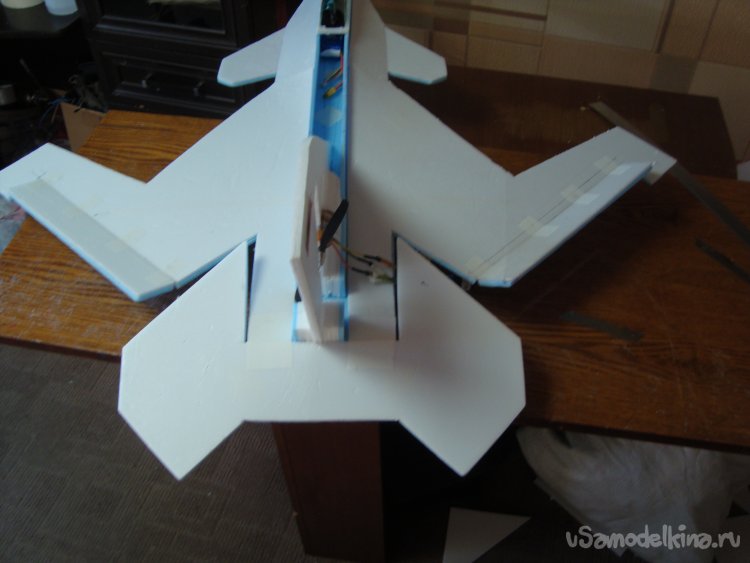

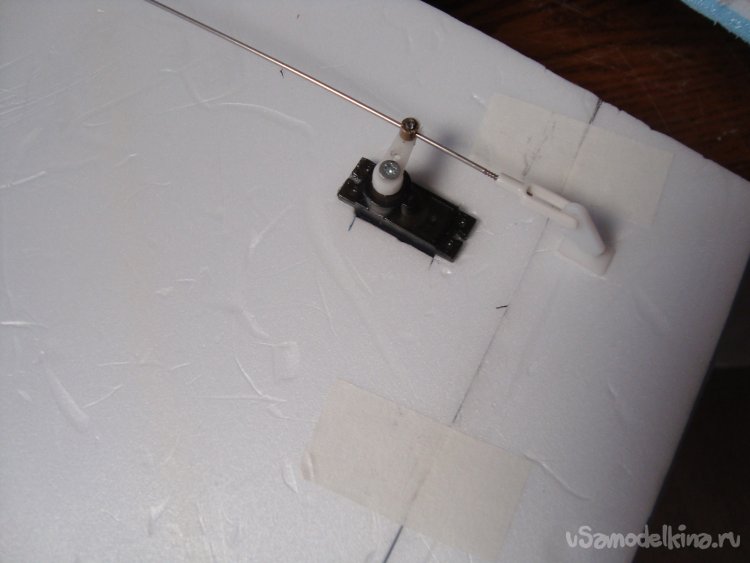

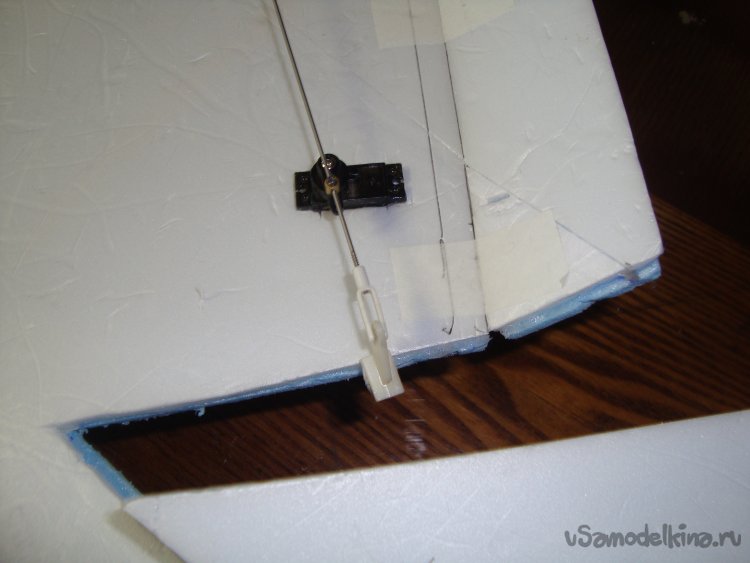

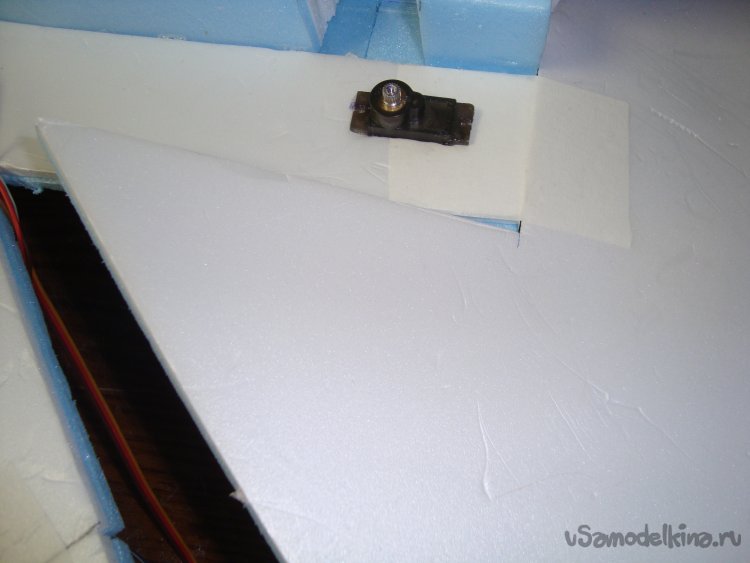

    Установил сервомашинки, вклеил кабанчики. Подсоединил тяги.



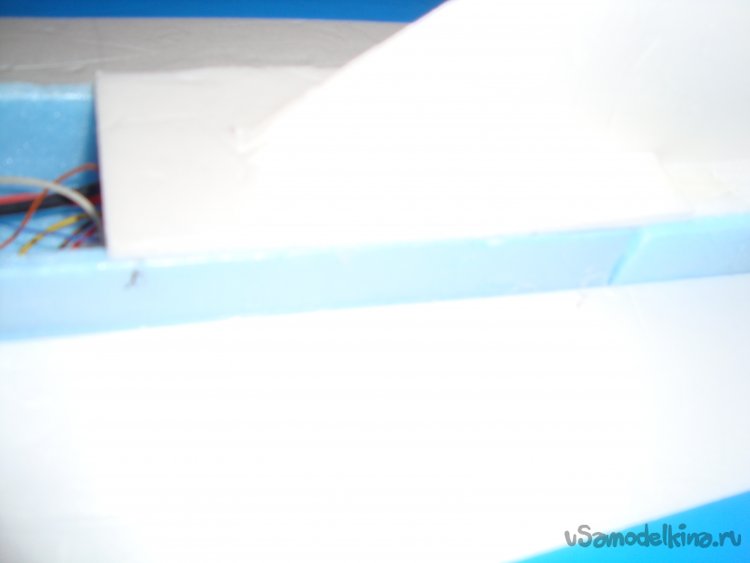

    Заканчиваю монтаж фюзеляжа в хвостовой части, приступаю к обтяжке модели цветным скотчем


    Вот так работают элероны.

    Так работает руль выcоты.

    Работа всех рулей.

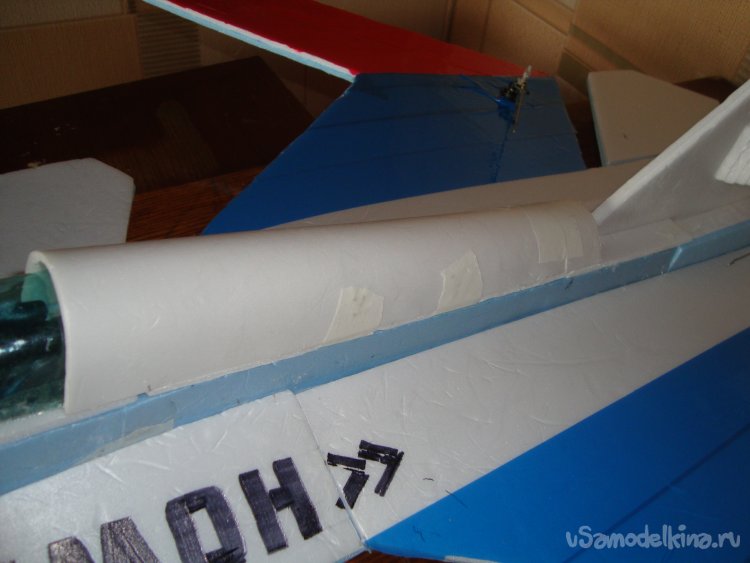

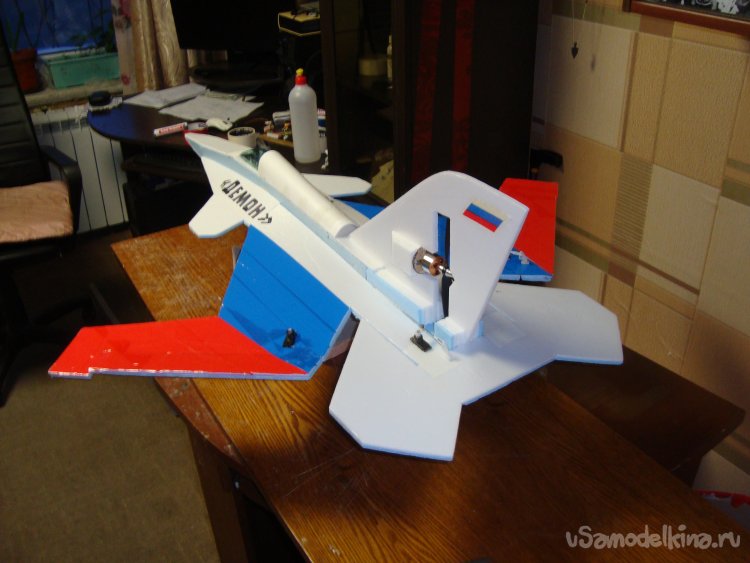

    Обтянул модель цветным скотчем, сделал надписи.

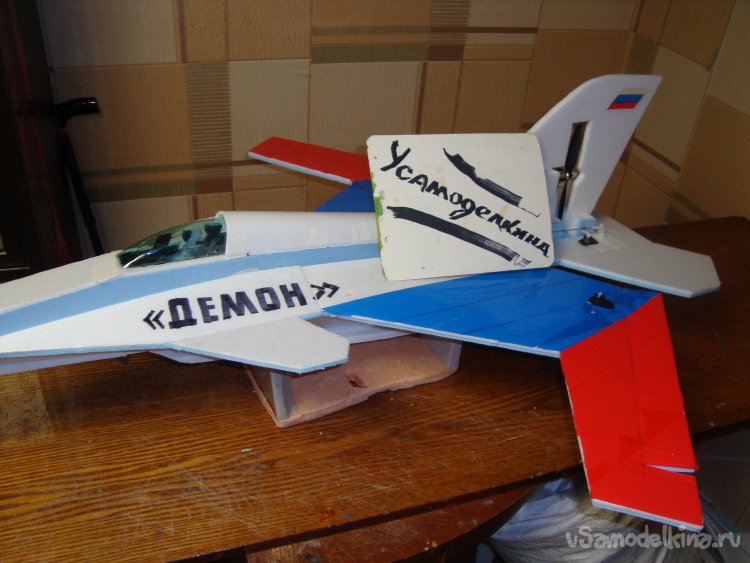

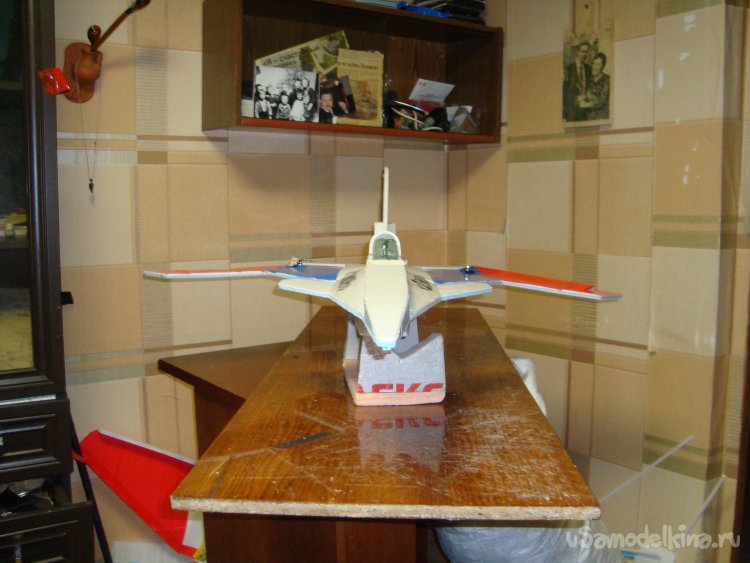

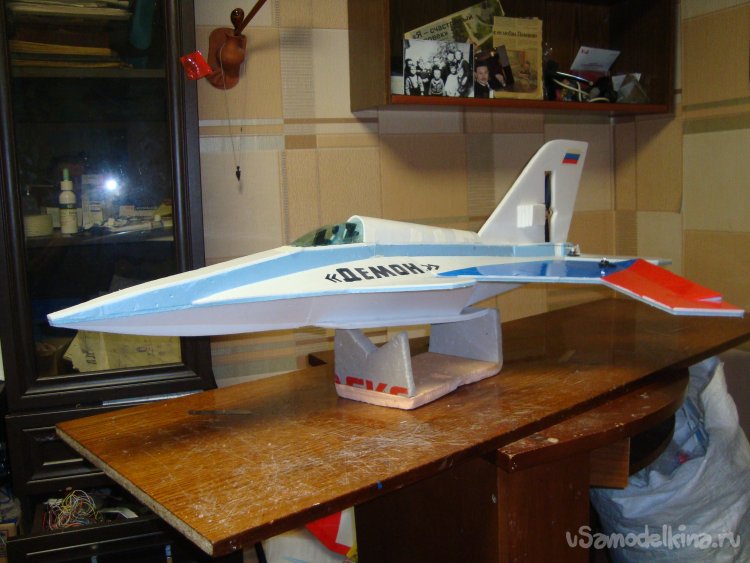

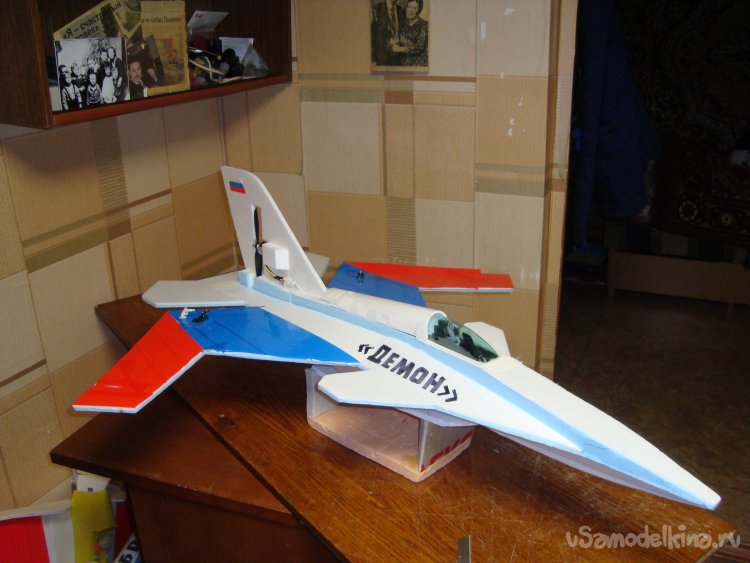

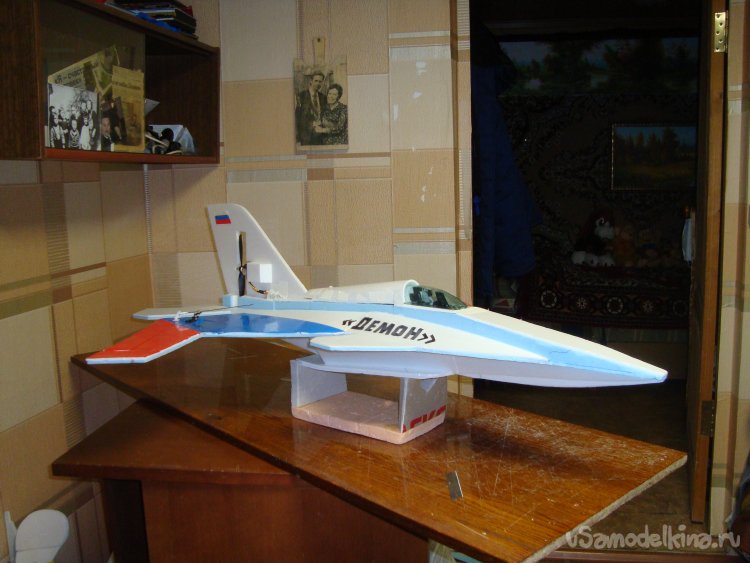

    Фотографии специально для сайта «У Самоделкина».

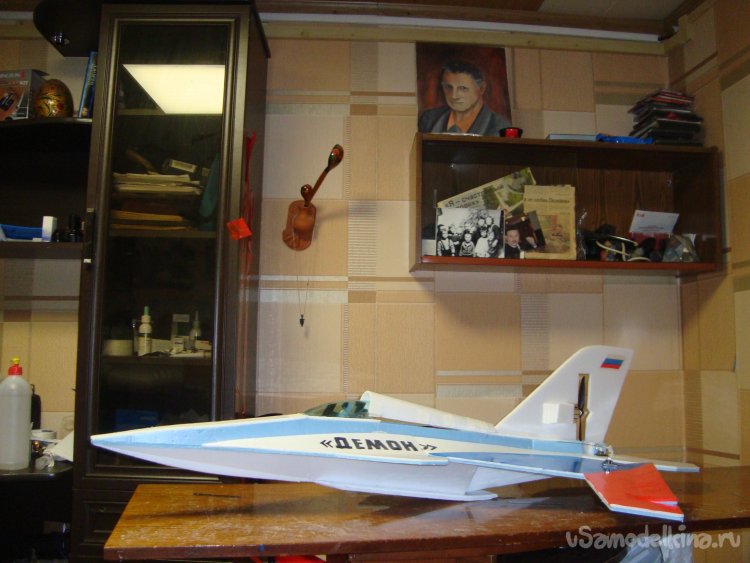

    Положение авиамодели при взлёте.

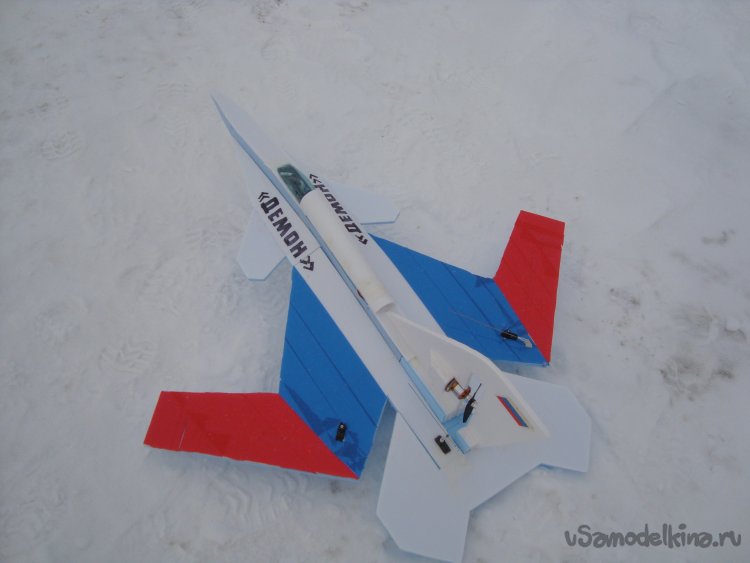

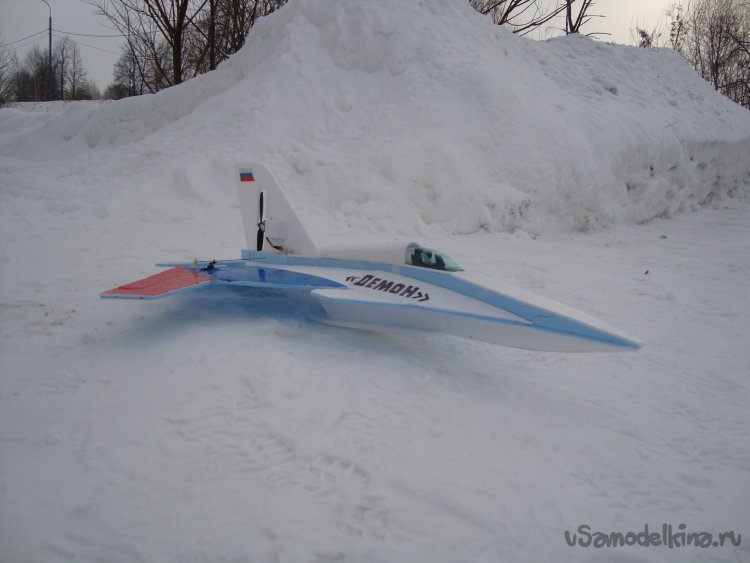

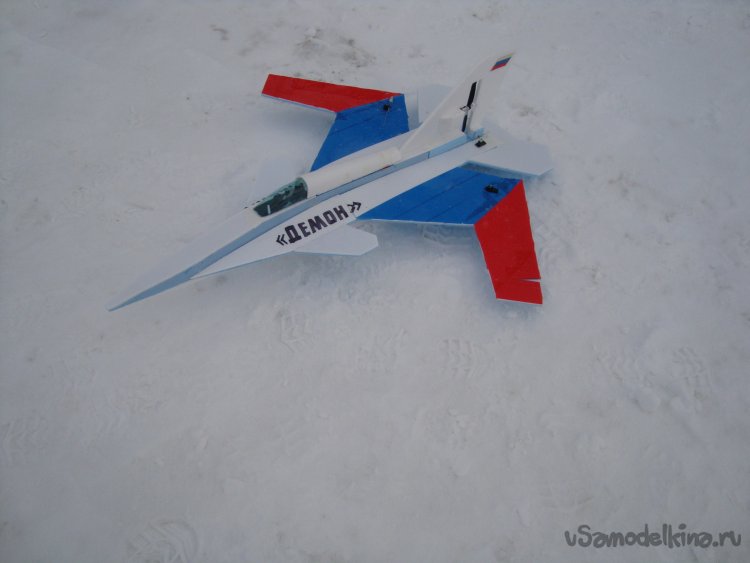

    Несколько фотографий модели на снегу.





    Проверка работы мотора.

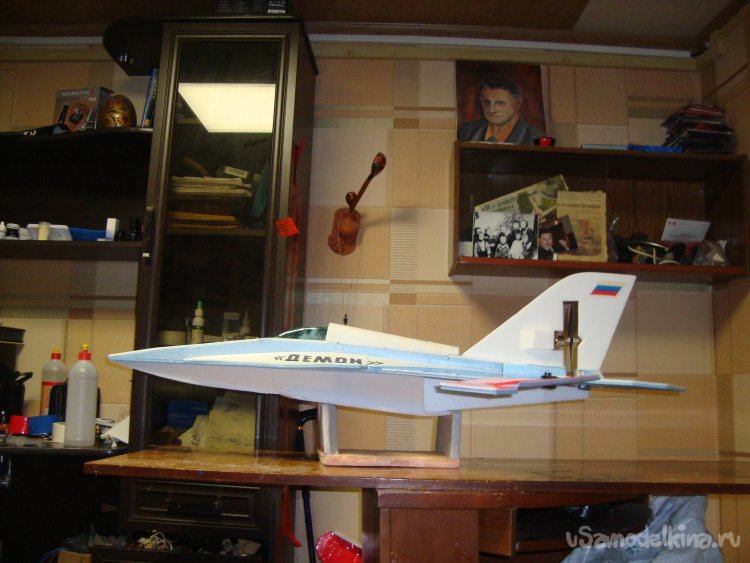

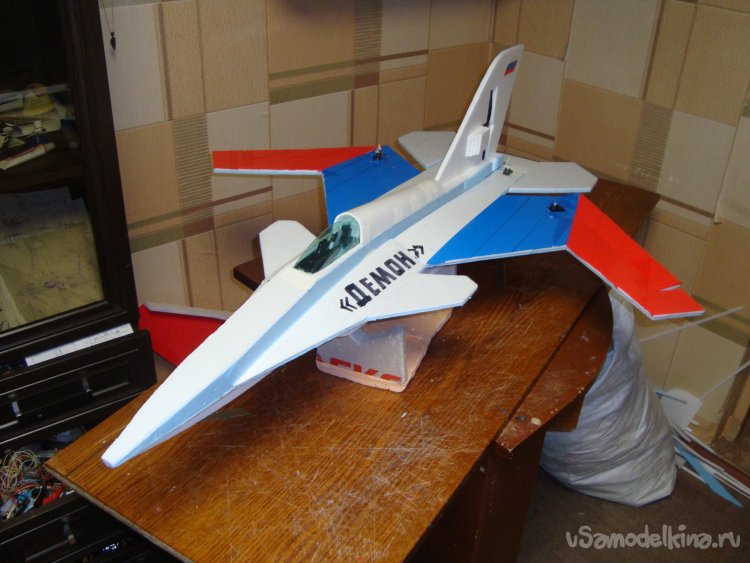

    Вот такая модель «Демон» получилась!

    На этом прощаюсь с вами, до свидания.
    Ваш Валериан Самоделкин.
