    Экспериментальная авиамодель «Туча» СВ – 188


    Здравствуйте, уважаемые авиамоделисты и любители моделисты.
    Сегодня я хочу показать вам модель одного очень интересного самолёта «Бок-5» под названием «Туча»

    Сначала я немного расскажу о самолёте и его авторе.
    Этот самолёт мало известен широкой аудитории, да и самого автора этого самолёта мало кто знает.

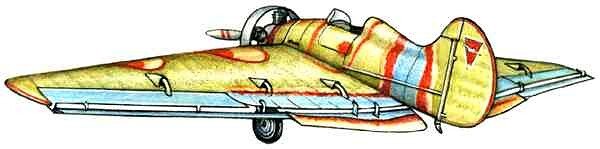

    БОК-5 выполнен по схеме "бесхвостка".

    Экспериментальная авиамодель «Туча» СВ – 188

    « Он сконструирован начальником Бюро, ( Бюро особых конструкций (БОК) основано в 1930 г.) талантливым инженером Владимиром Антоновичем Чижевским.

    В 1920-30-х годах "бесхвостки" были в "особом почете" у авиаконструкторов.
    В России по части "бесхвосток" лидирующее место принадлежит, безусловно, Б.И.Черановскому, который начал карьеру в 1921-м, в кружке любителей планеризма "Парящий полет" при Академии воздушного флота. Первой его работой стал планер типа "летающее крыло" БИЧ-2. Фундаментальной теории в то время по этому типу аппаратов еще не существовало, но по замыслу Черановского, как он правильно себе представлял, у "летающего крыла" должны быть минимальными лобовое сопротивление и масса конструкции, что могло существенно улучшить летные характеристики аппарата.
    "Самолет-'бесхвостка" БОК-5 обладает отличной устойчивостью и управляемостью, прост в управлении и вполне доступен летчикам средней и даже ниже средней квалификации". Не всякий самолет и обычной, традиционной схемы удостаивался подобной оценки.»

    Надеюсь, что это было вам интересно и познавательно.
    Ну, а теперь перехожу непосредственно к постройке этой модели.

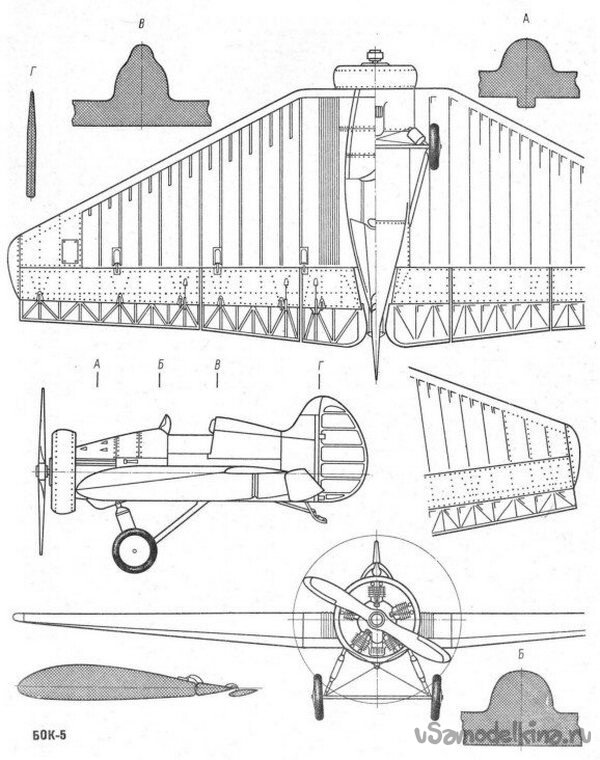

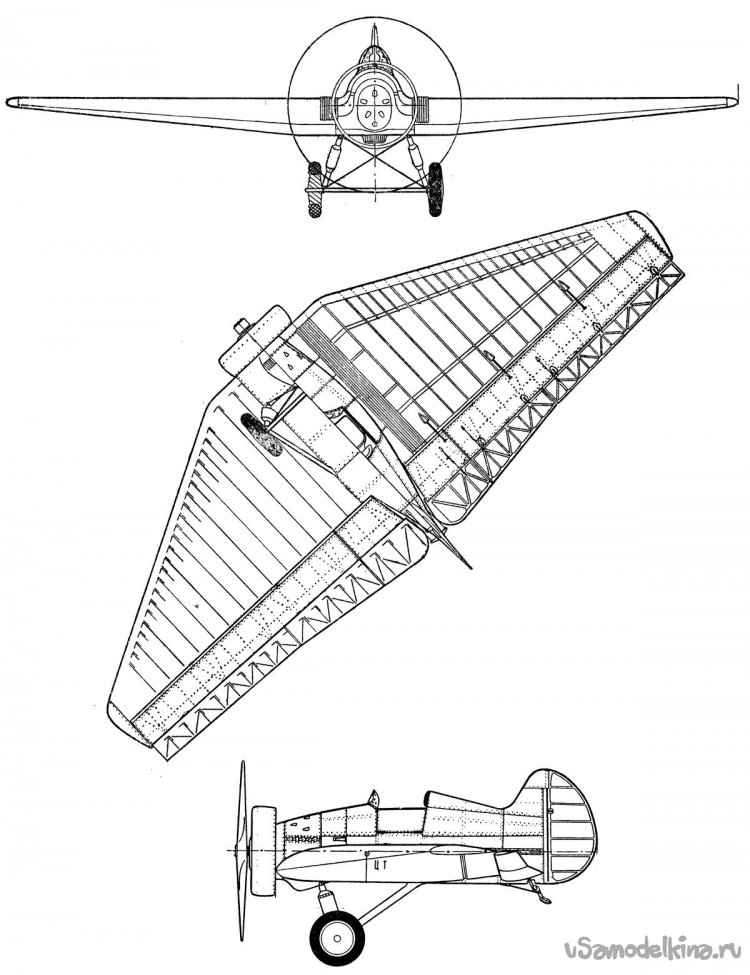

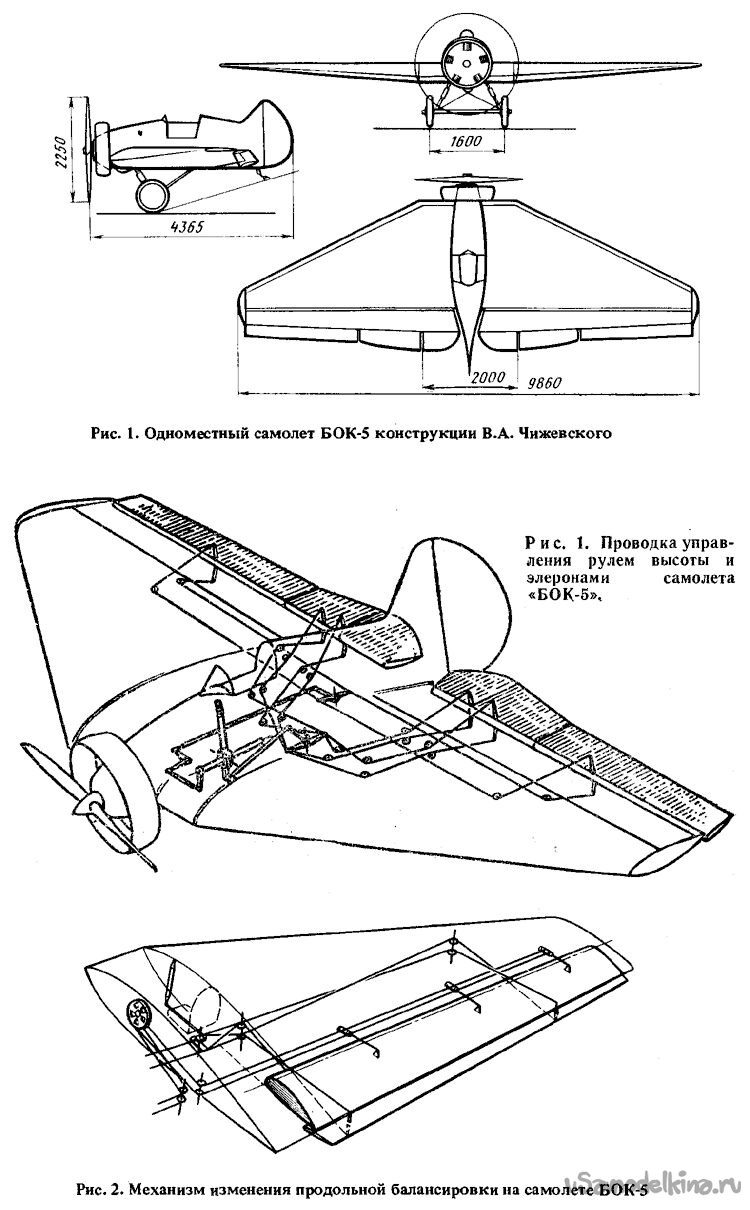

    Модель делается вот по этим рисункам – чертежам.

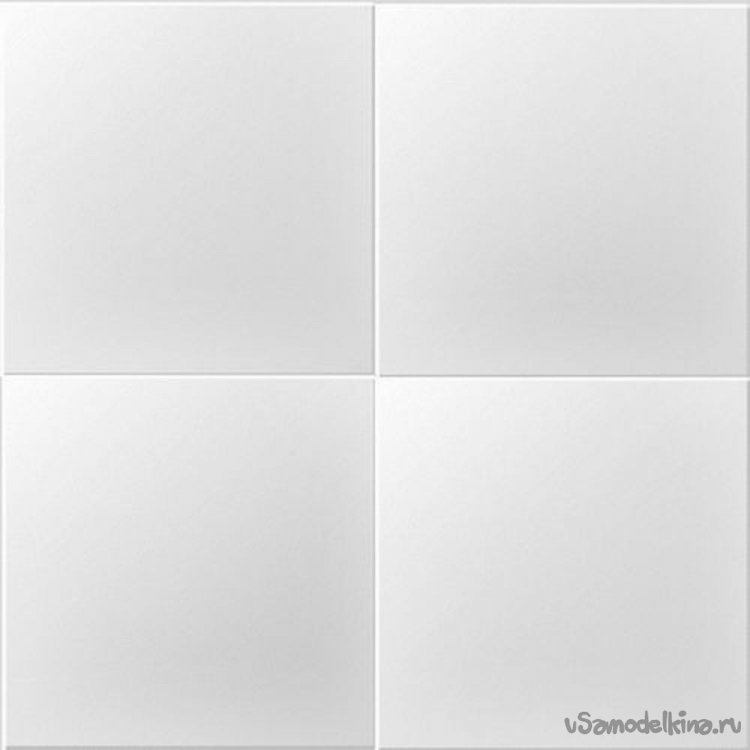

    Основным материалом для создания этой модели послужила белая, гладкая потолочная плитка.

    Для прочности , при изготовлении некоторых элементов конструкции модели, решил применить листовой утеплитель «Пеноплекс» , толщиной 20 мм.

    В отдельных случаях применяю простую, листовую подложку под Ламинат.

    Для вклеивания всех элементов конструкции модели, применил универсальный, влагостойкий клей «Титан», который создан специально для склеивания изделий из пенопласта.

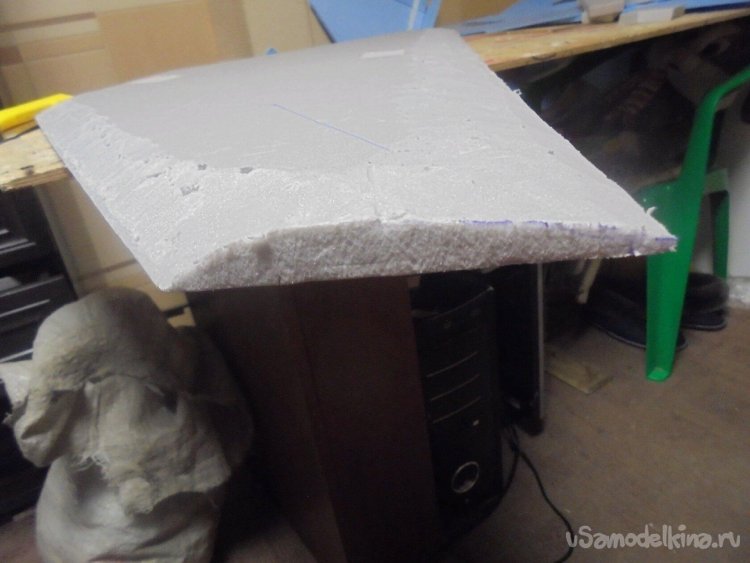

    Работу начал с того, что выкроил из листа утеплителя основные элементы несущей плоскости крыла.

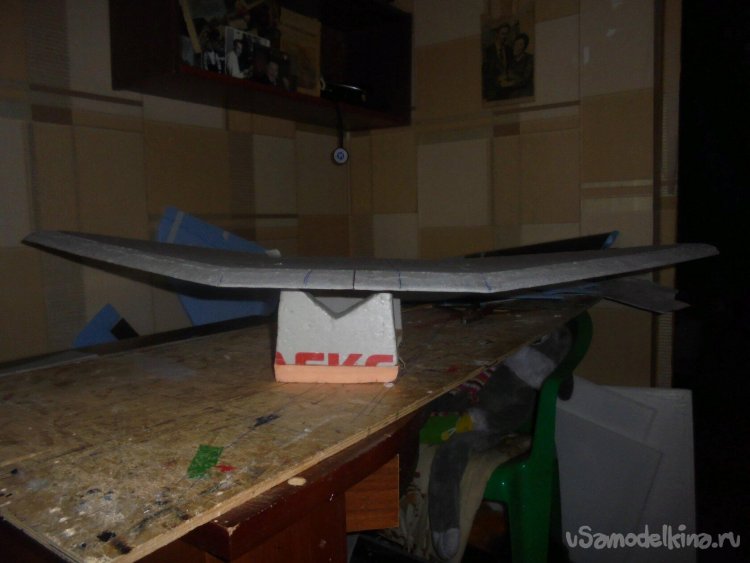

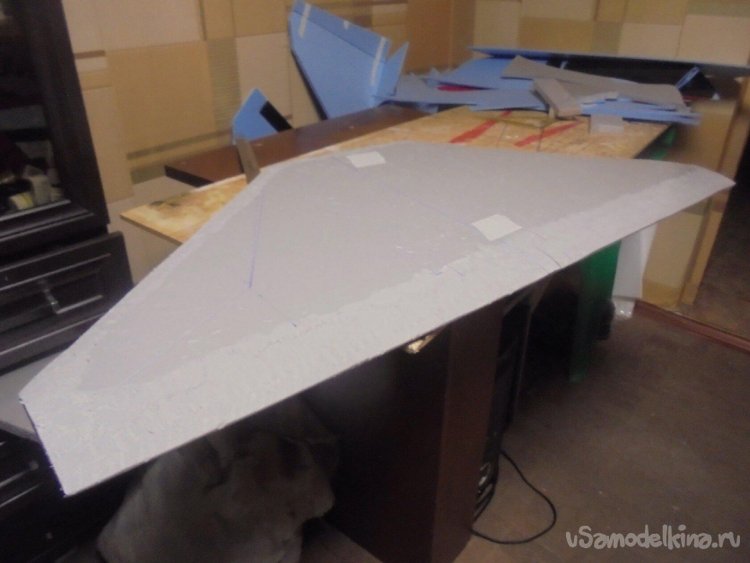

    Склеил отдельные части , придав крылу определённый V угол.

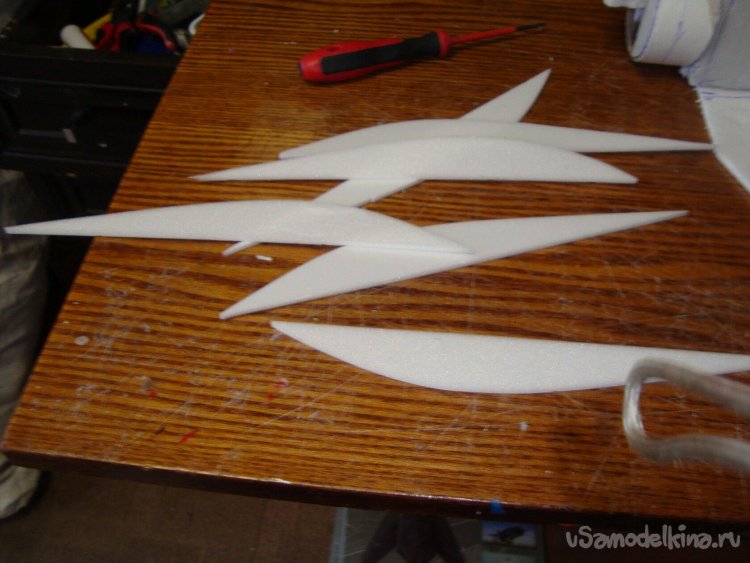

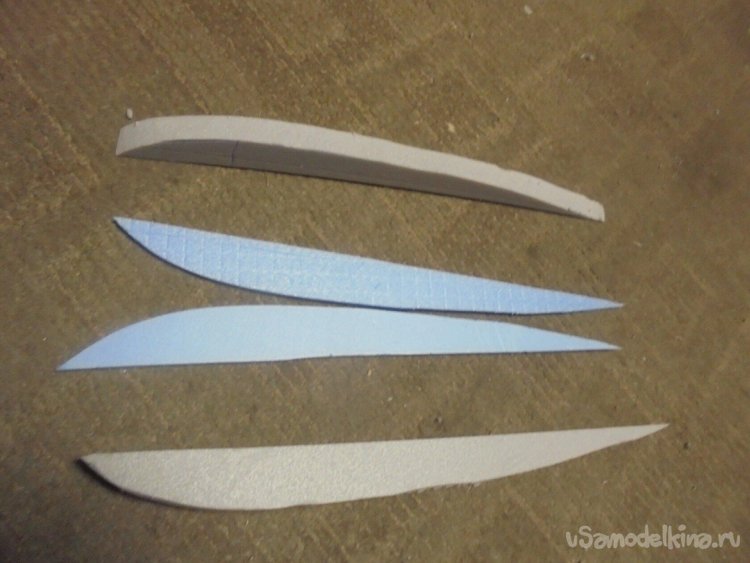

    Вырезал и вклеил корневые нервюры, которые будут создавать профиль крыла.

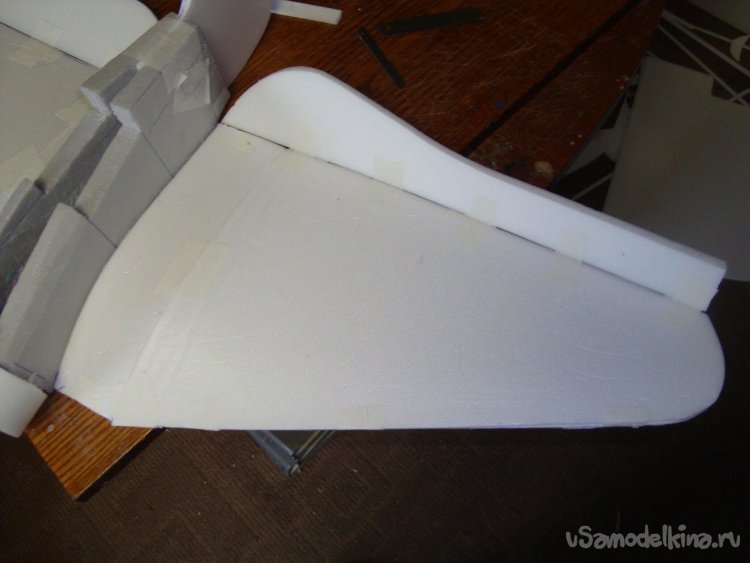

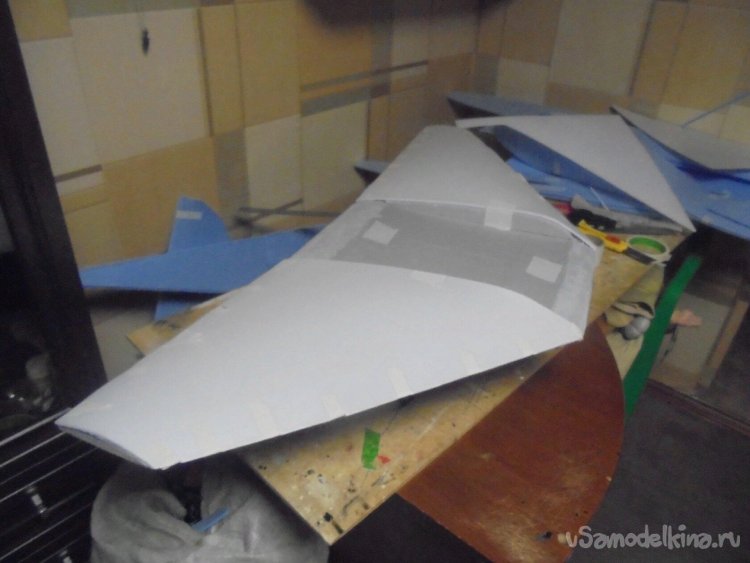

    Начал монтировать внешнюю обшивку концевых частей крыла.

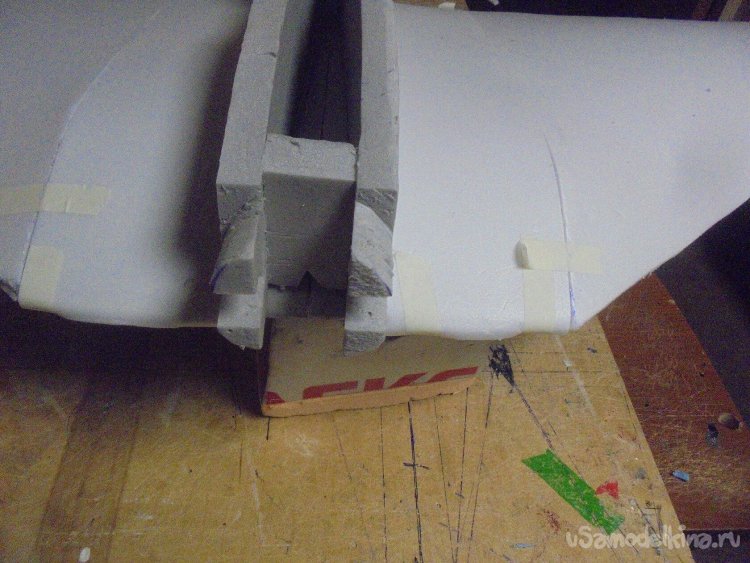

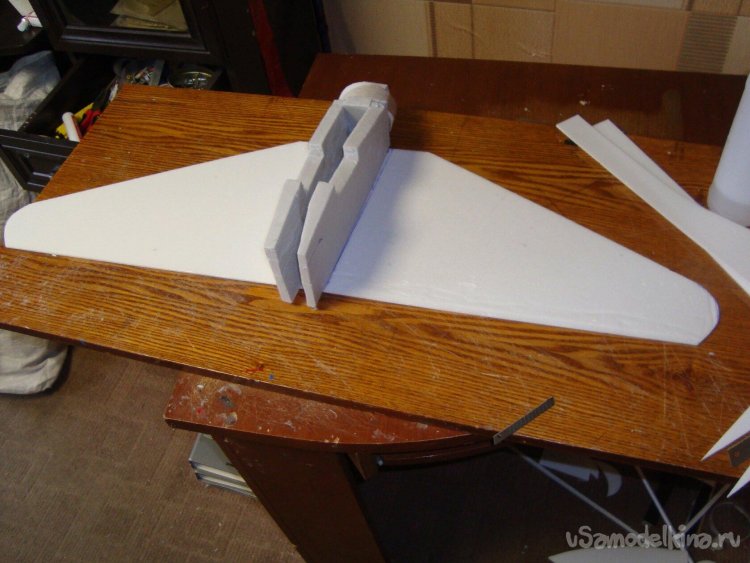

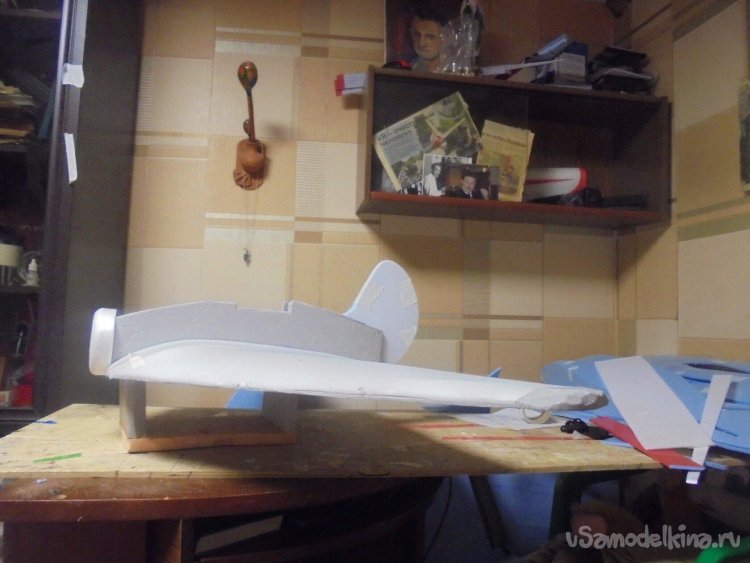

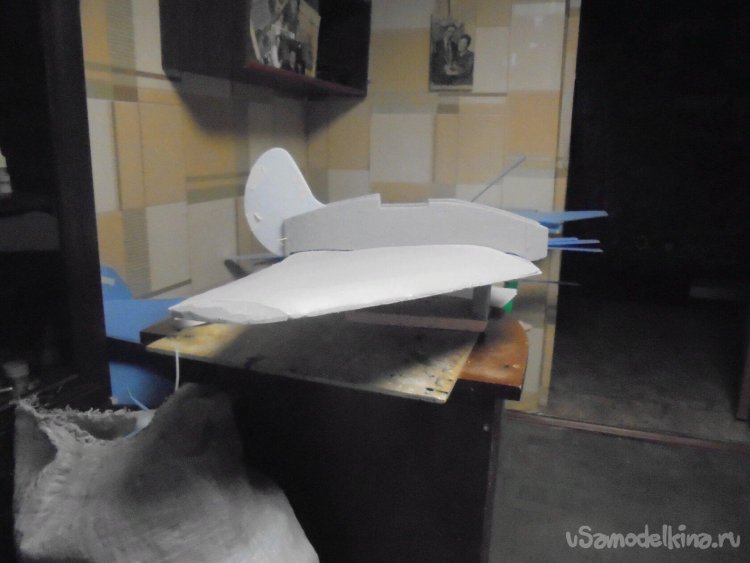

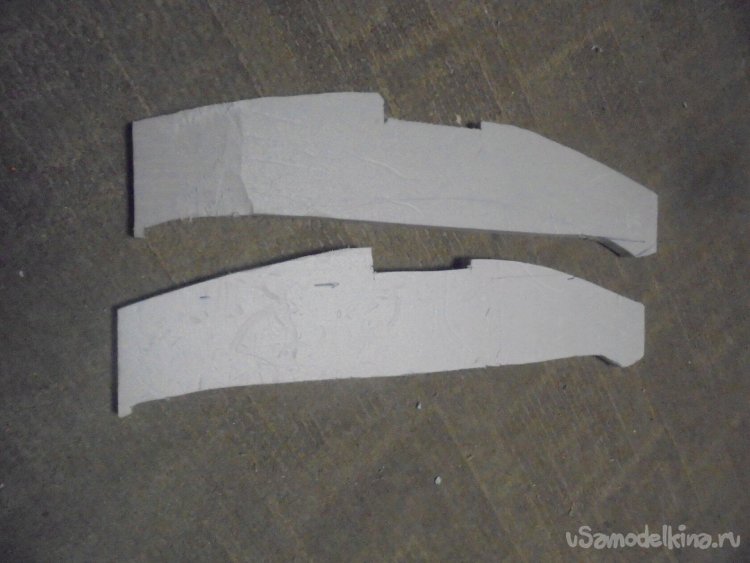

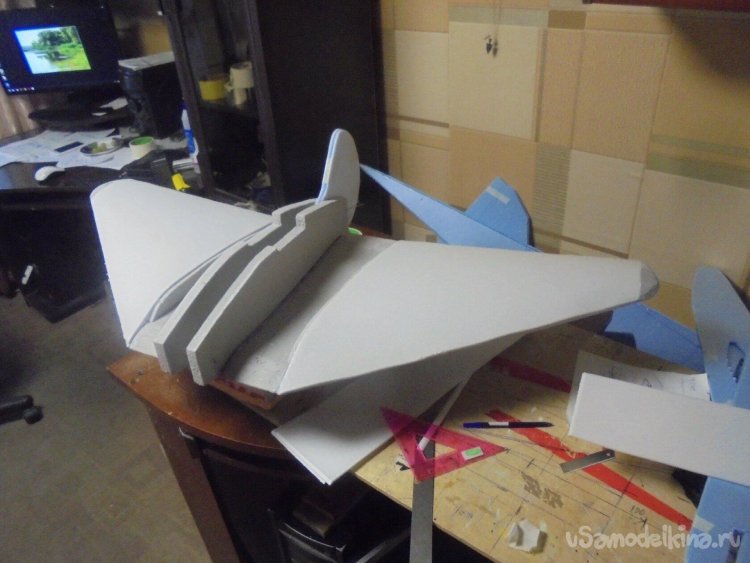

    Из утеплителя выкроил боковые стенки фюзеляжа и смонтировал на крыло.

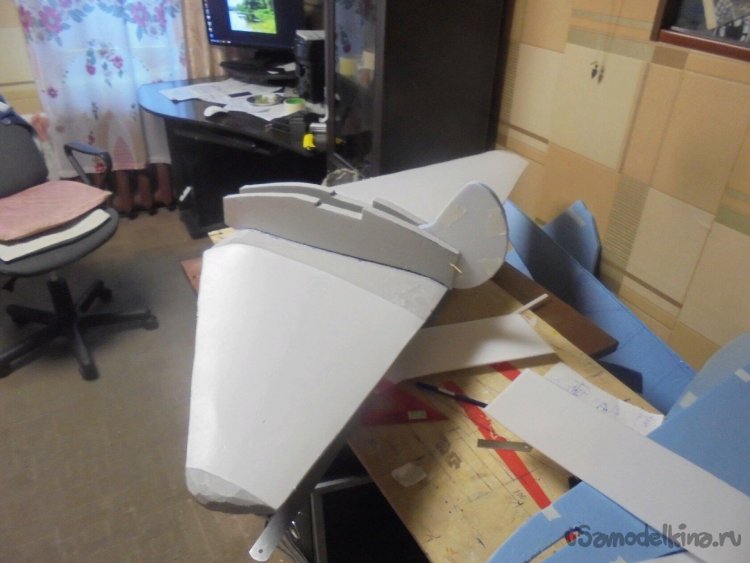

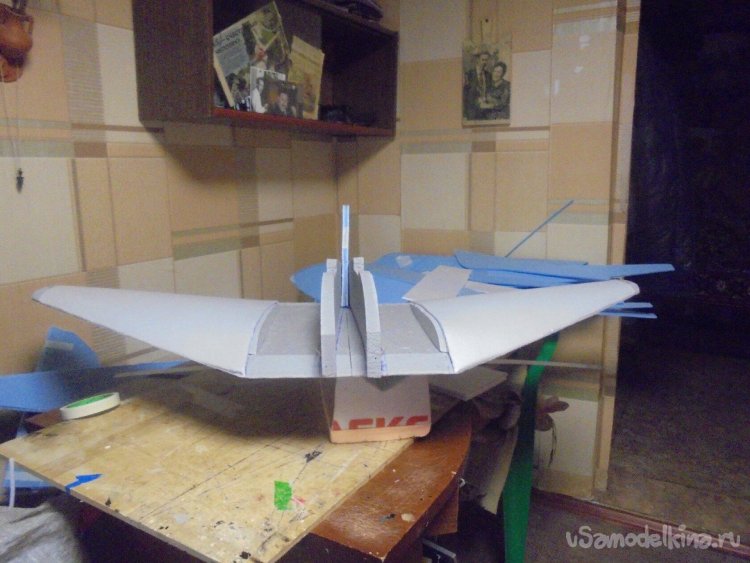

    Из трёх слоёв склеил киль, между двух слоёв потолочной плитки проложил подложку под ламинат и вклеил между стенок хвостовой части фюзеляжа.

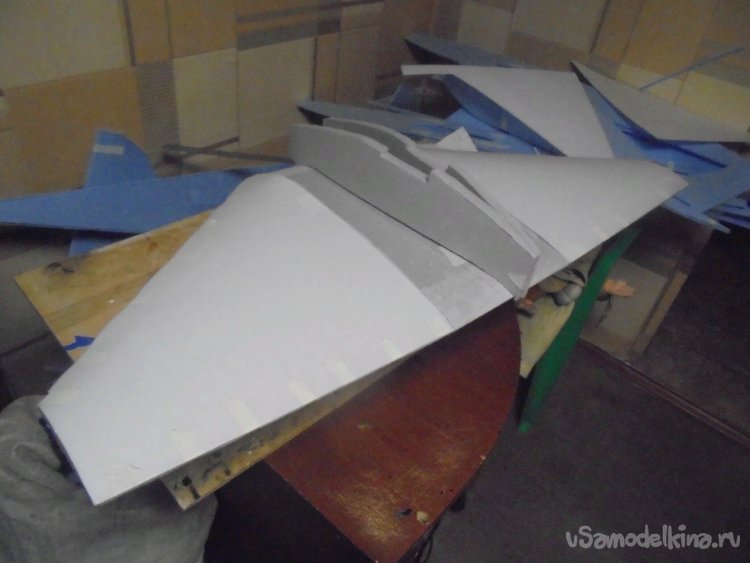

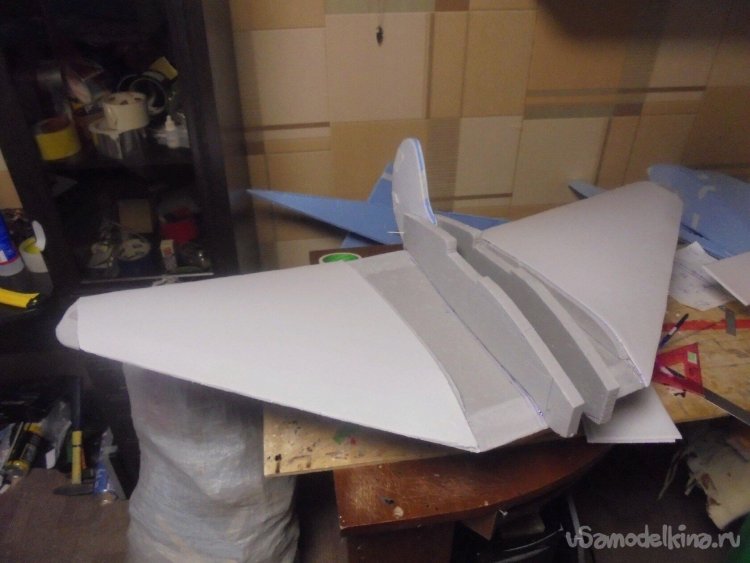

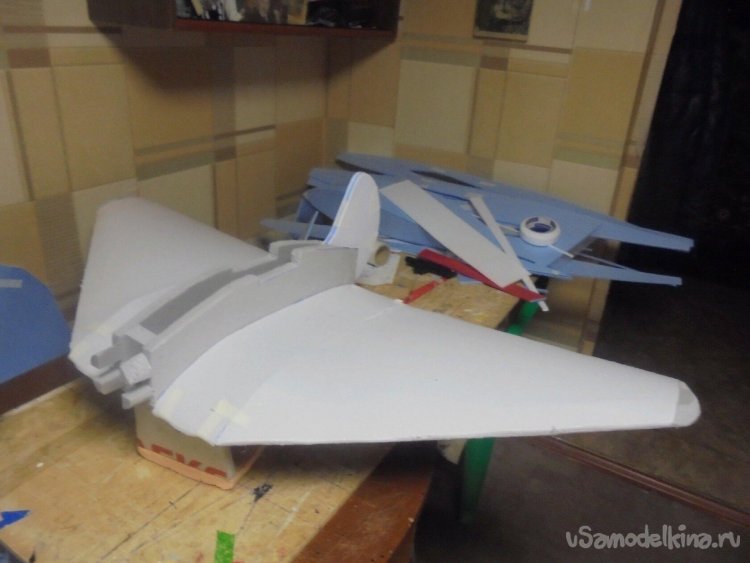

    Вклеил наружную обшивку крыла в центральной части.

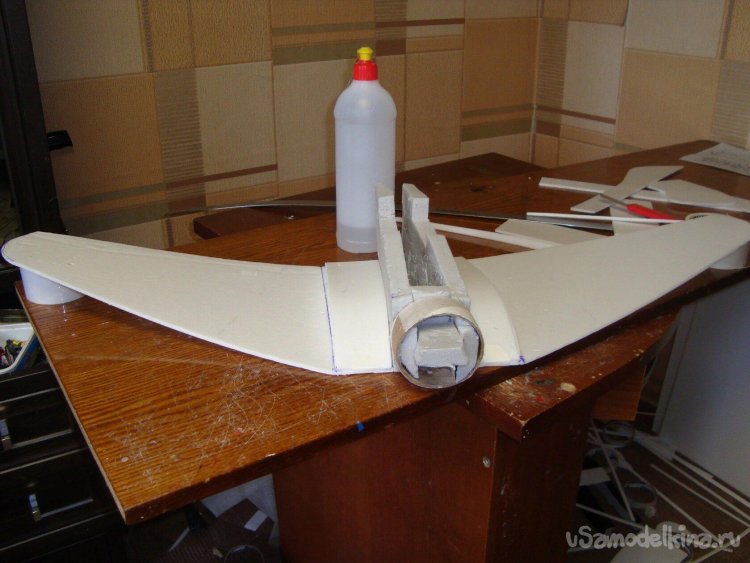

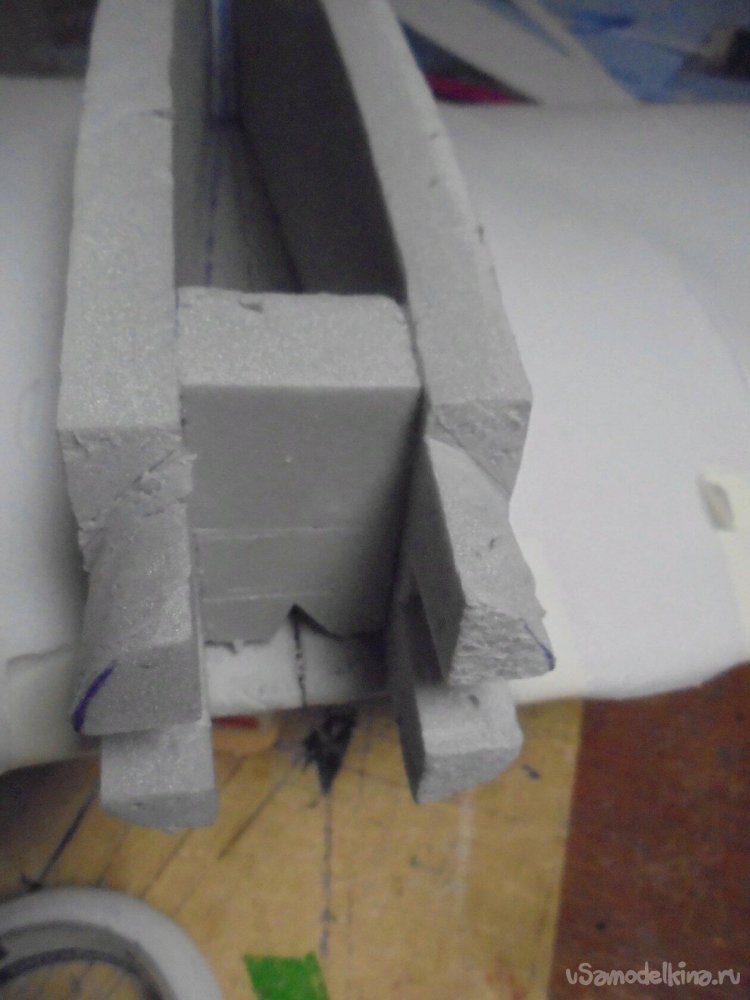

    В носовой части фюзеляжа сделал вырезы для установки кольцевой обшивки мотора.

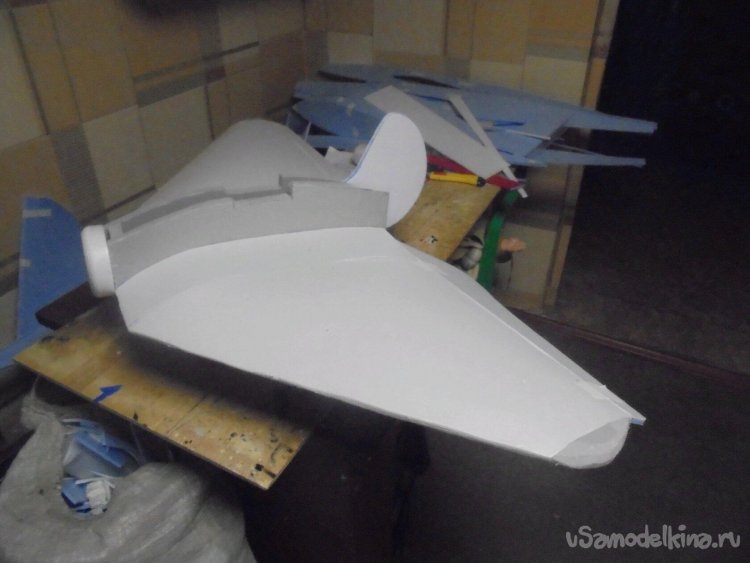

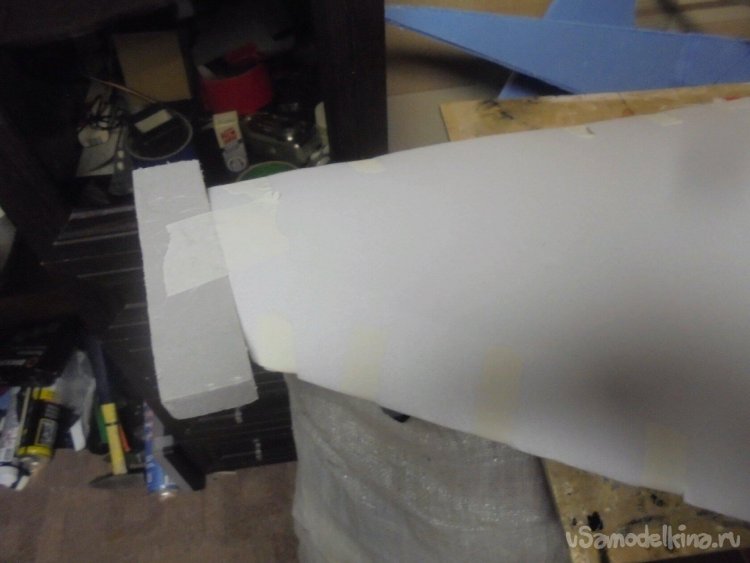

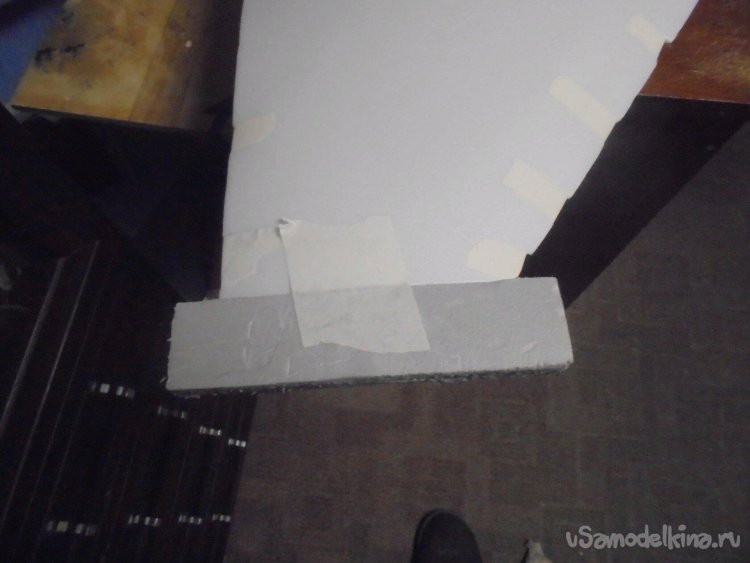

    На концах крыла вклеил кусочки утеплителя, и обточил их, получились концовки крыла.

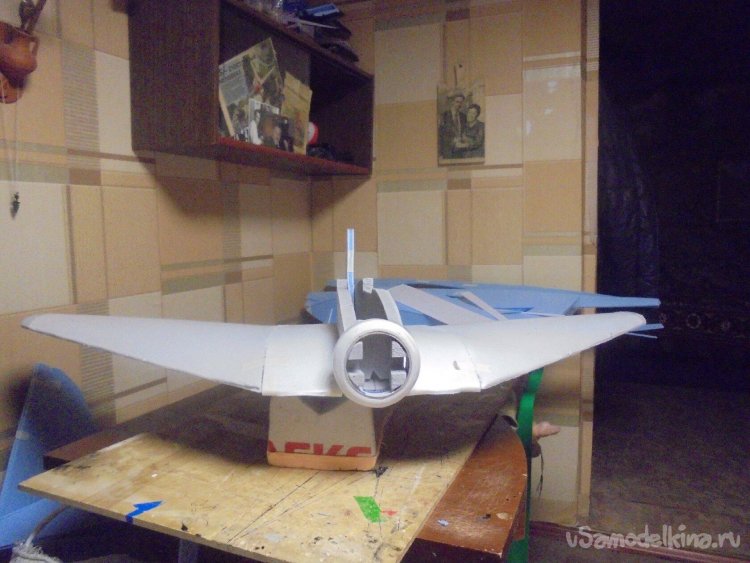

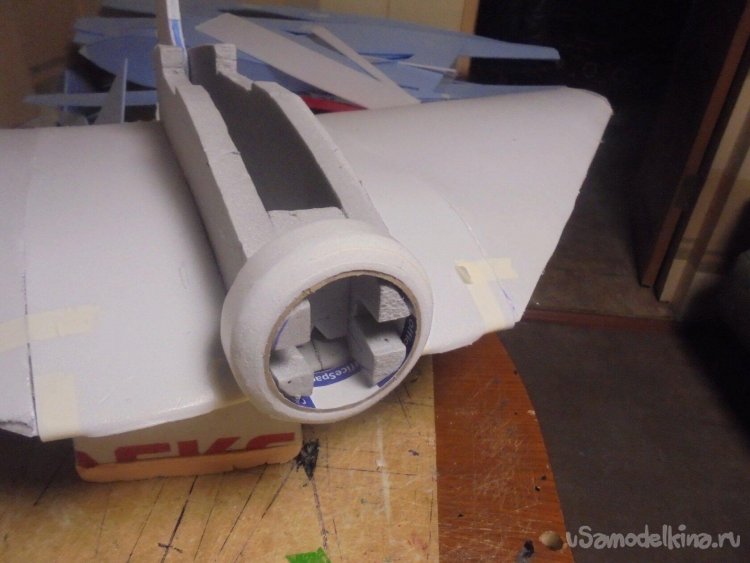

    На заготовленные вырезы, вклеил вырезанное из каркаса от скотча кольцо а поверх него приклеил кусок потолочной плитки. Получилось моторное кольцо.





    Из двух слоёв потолочки склеил элевоны и навесил на бумажный, малярный скотч.

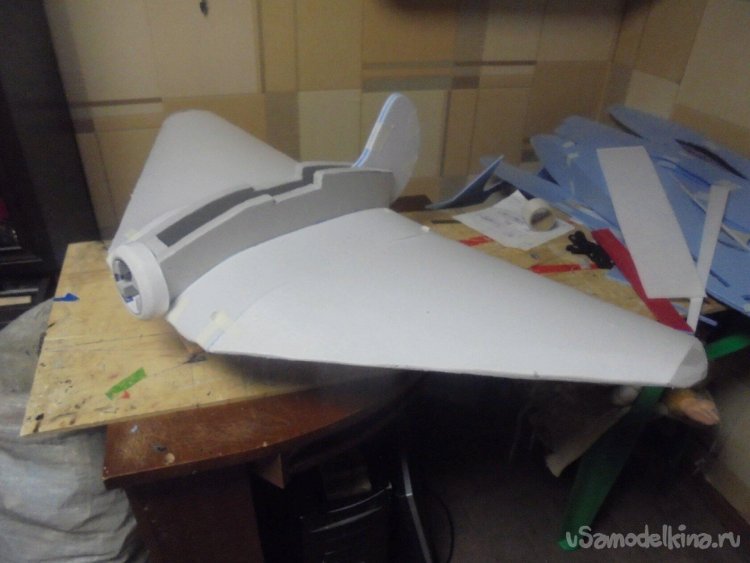

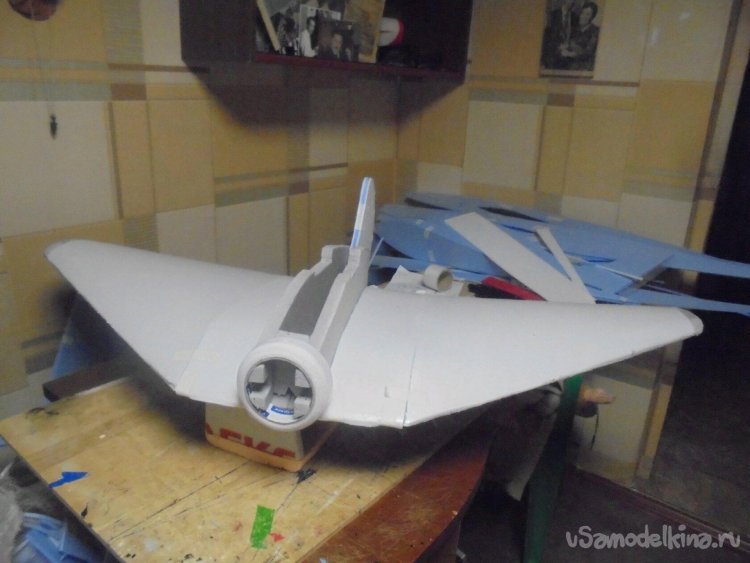

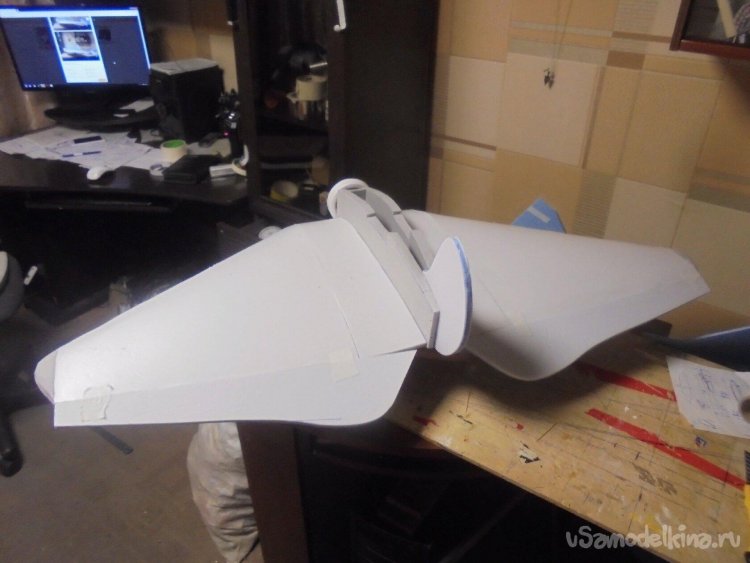

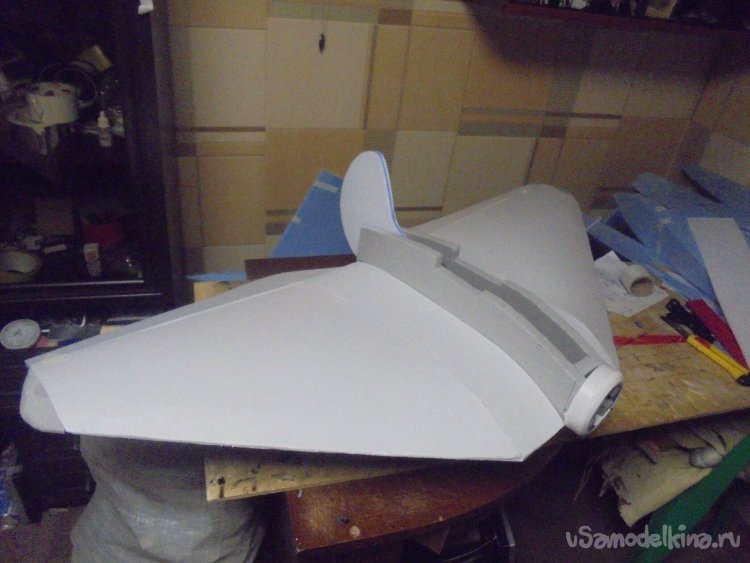

    Основные работы по планеру модели завершены.




    Взвесил модель и пришёл к выводу, что вес модели превышает допустимый предел.
    Решил сократить вес, всеми доступными способами.
    Пришлось всё начинать сначала.

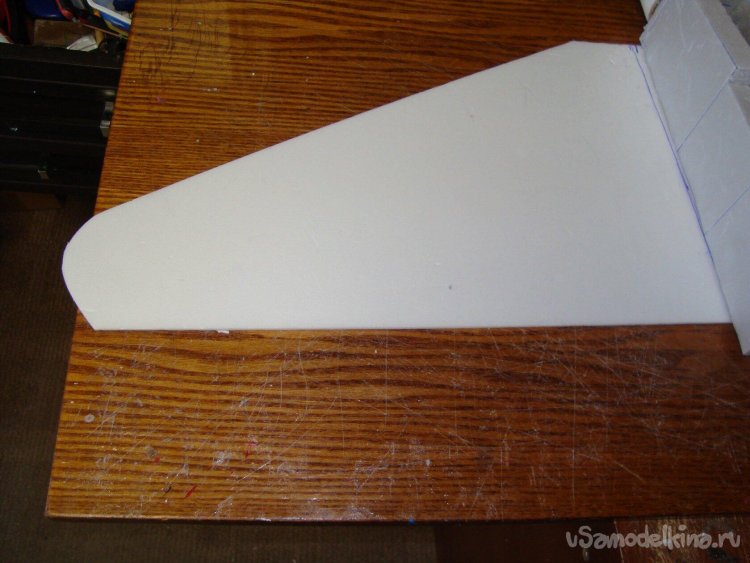

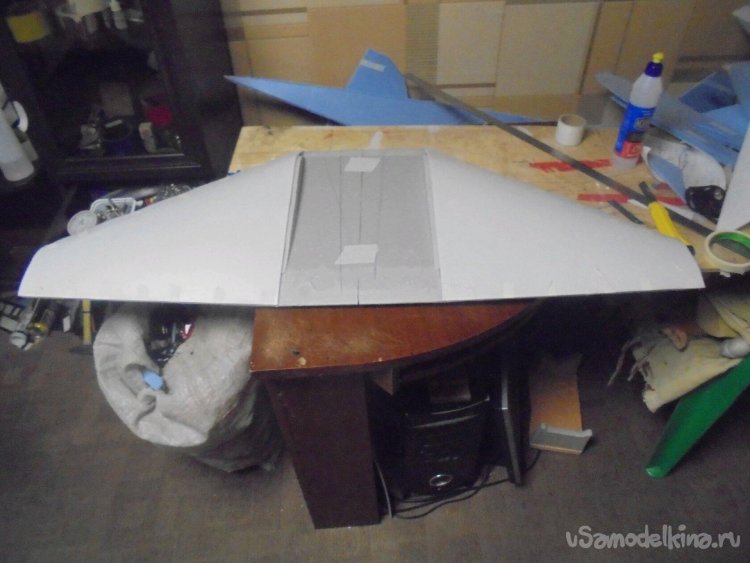

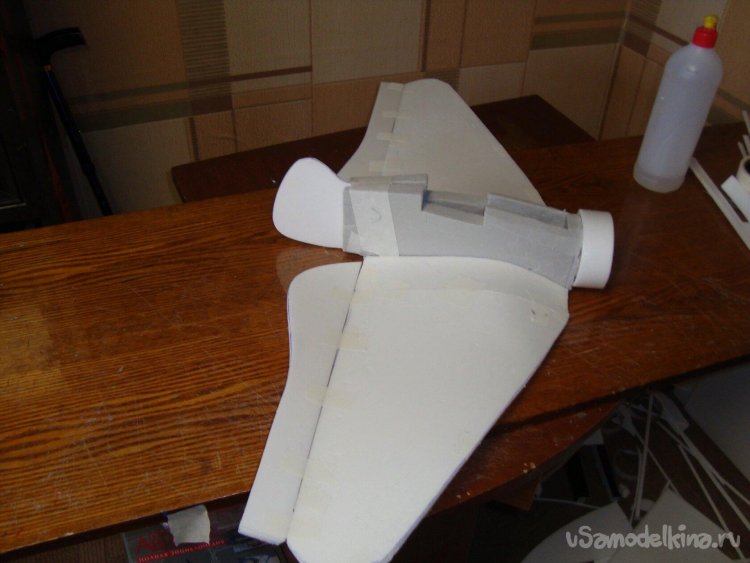

    Крылья решил делать только из потолочной плитки. Вырезал нижние обшивки правой и левой половинки крыла.

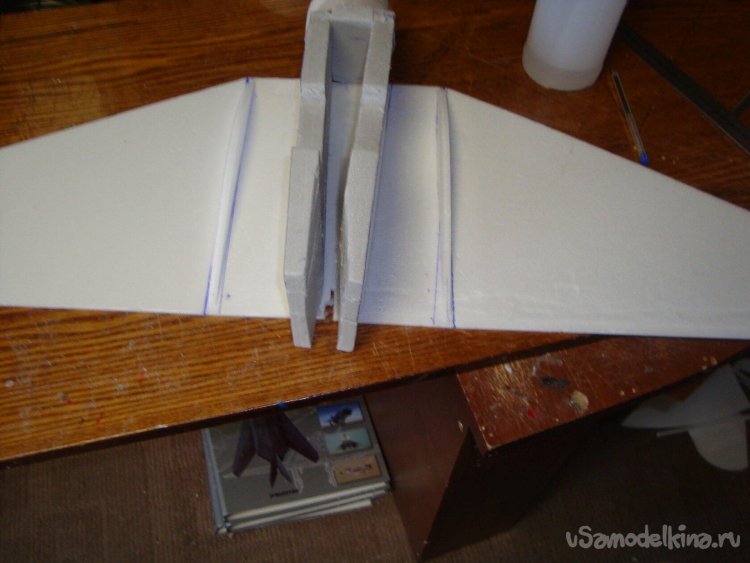

    Снял фюзеляж с уже готовой модели и вклеил на потолочку. Предварительно подогнав стенки фюзеляжа под новые заготовки крыла.

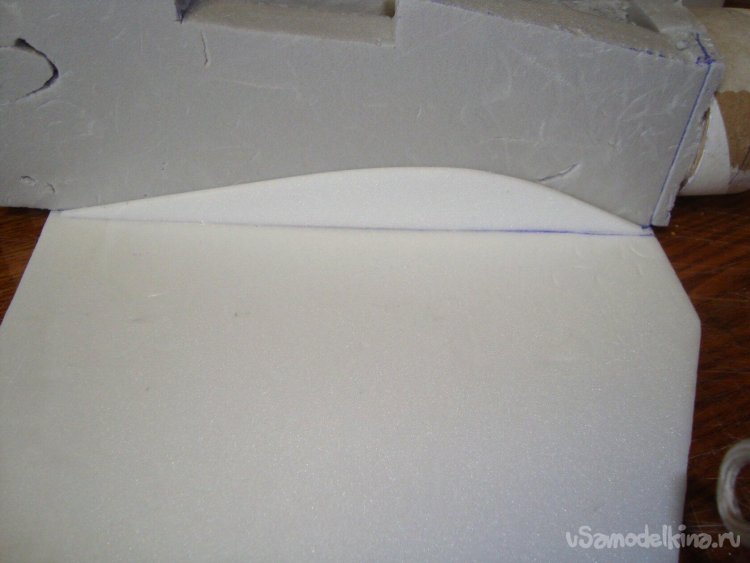

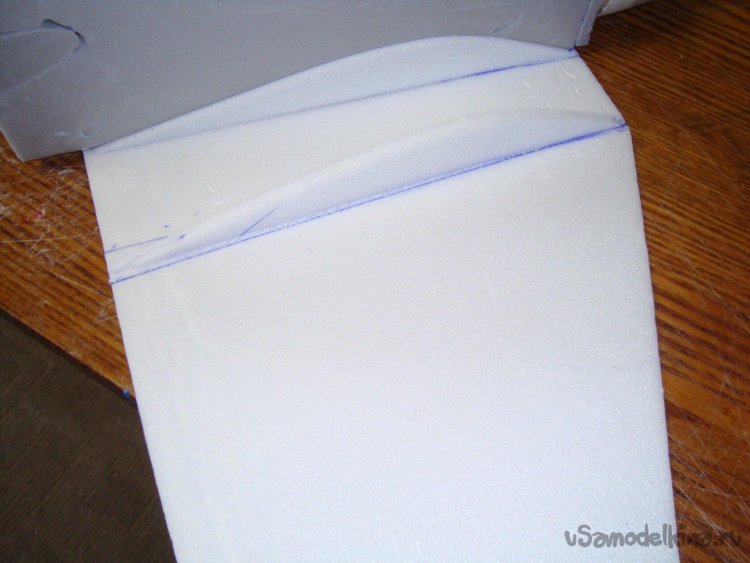

    Вырезал корневые нервюры и вклеил.

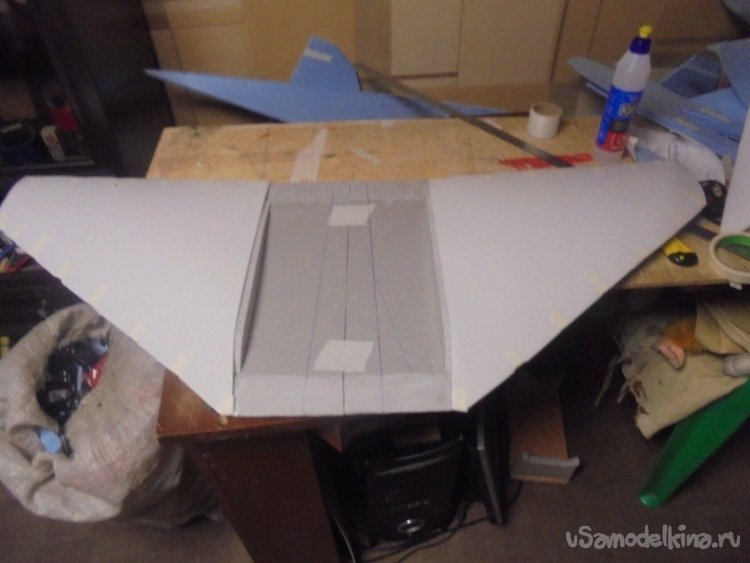

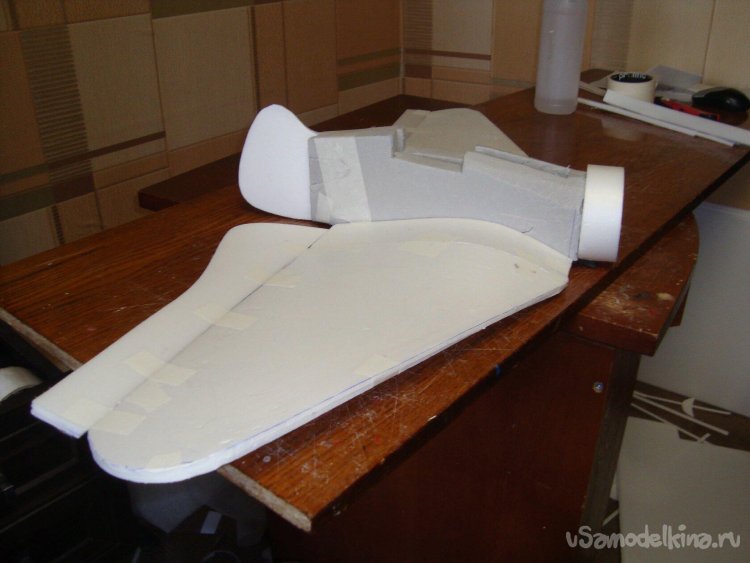

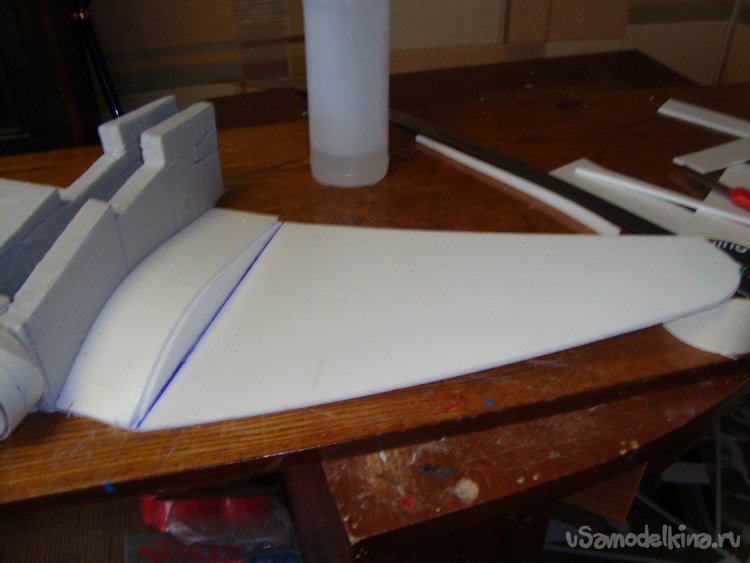

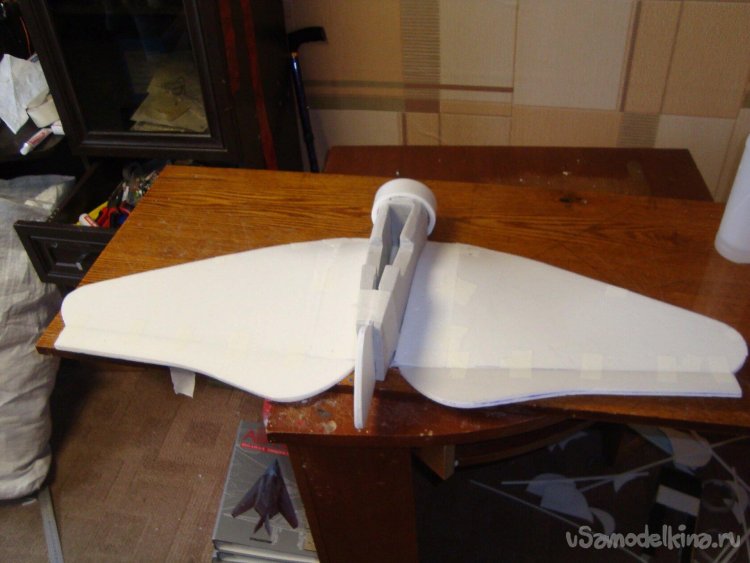

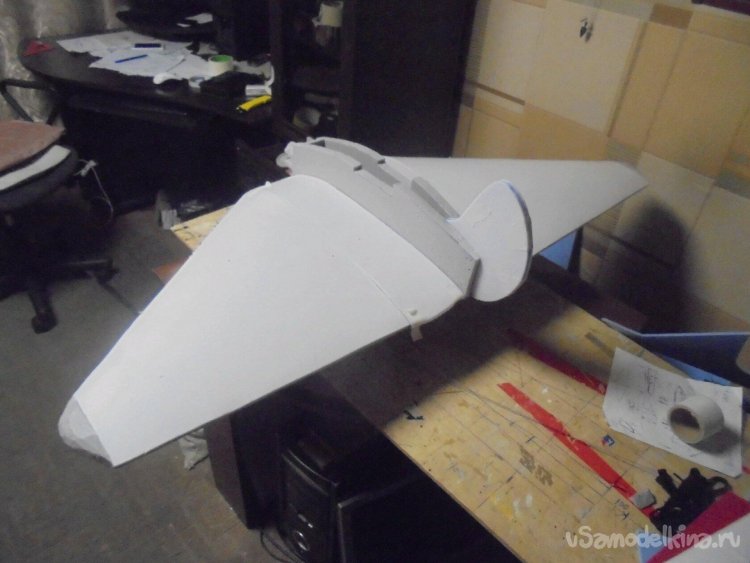

    Монтаж наружной обшивки крыла , начал с центральной части.

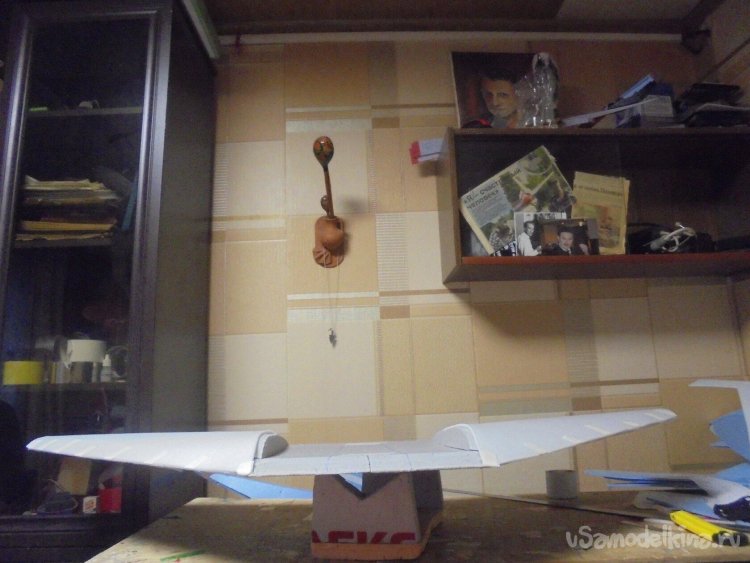

    Вклеил наружную обшивку на концевые участки крыла, придав им V угол.


    Перевесил элевоны на новое крыло.

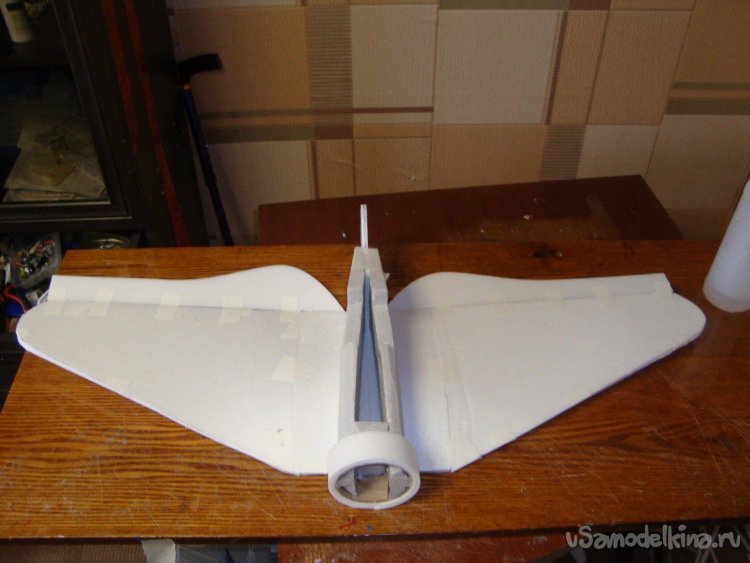

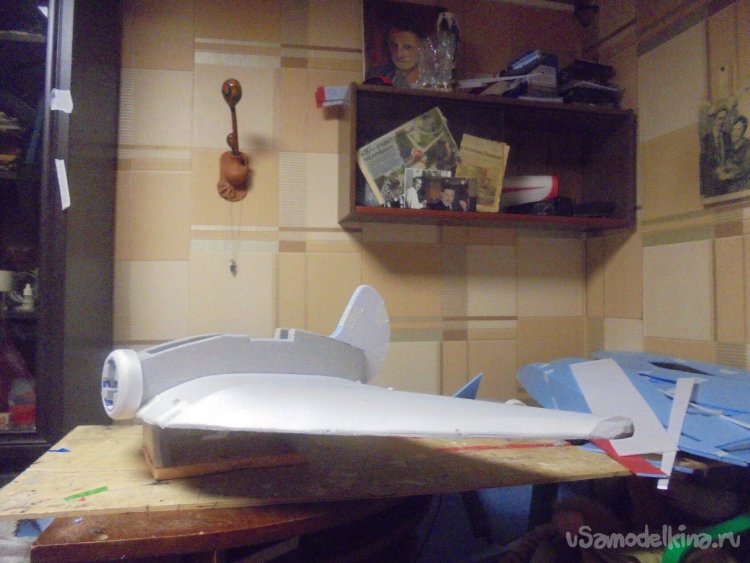

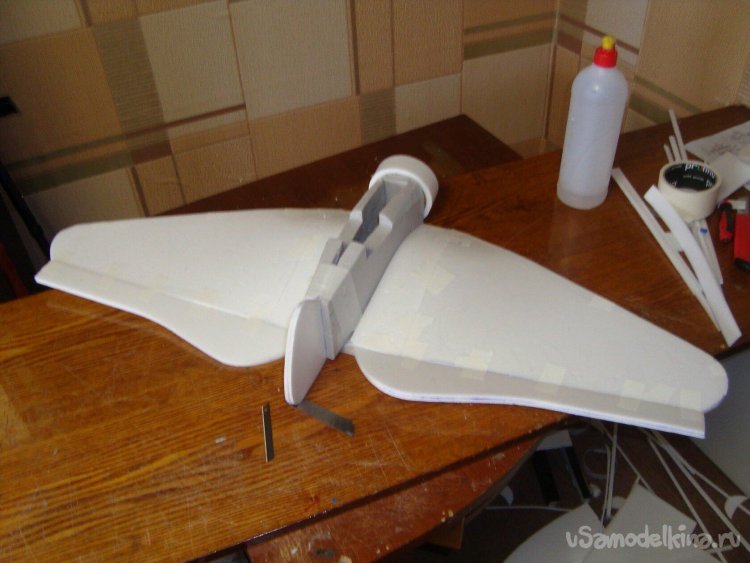

    Вклеил новый киль с рулём поворота , немного изменив его профиль, и смонтировал новое моторное кольцо на фюзеляже.



    Начал локальную обтяжку модели цветным скотчем.
    Фото

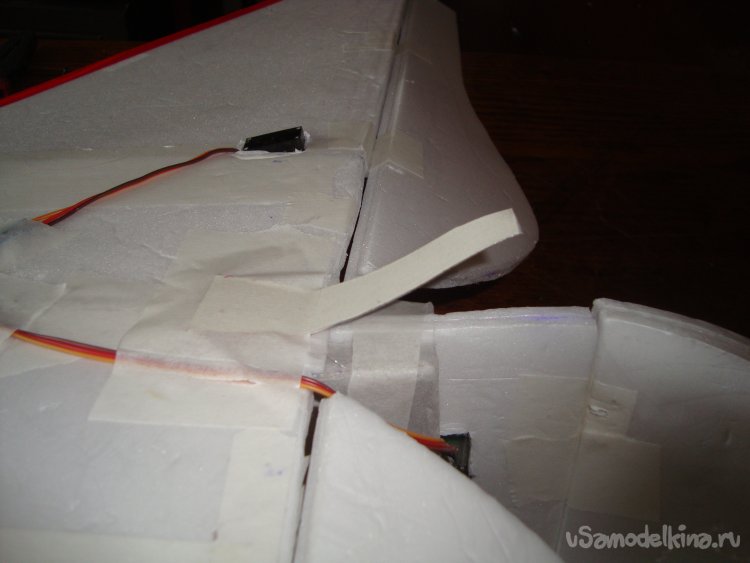

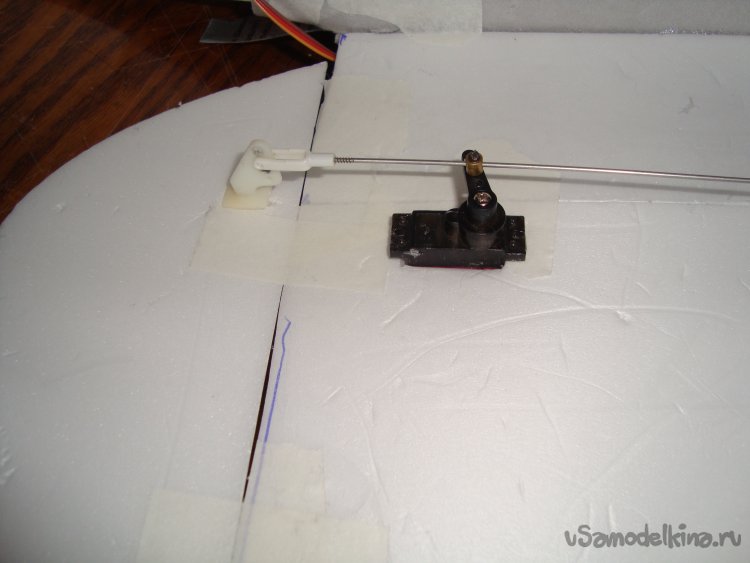

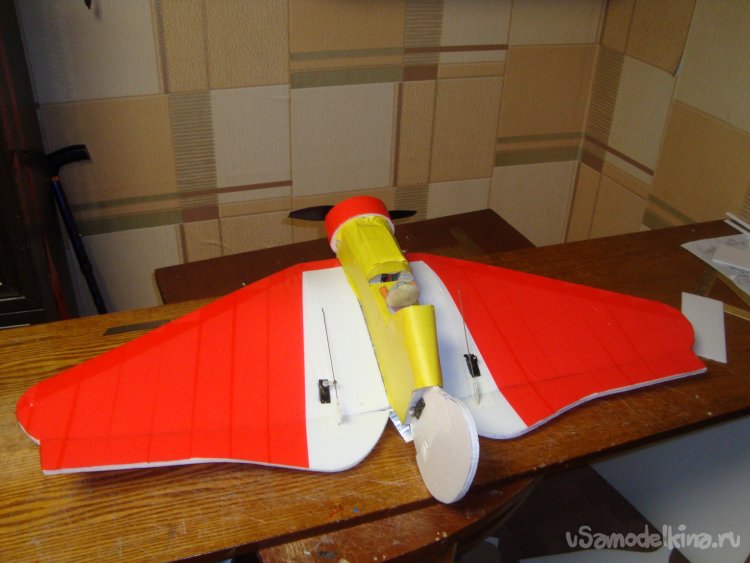

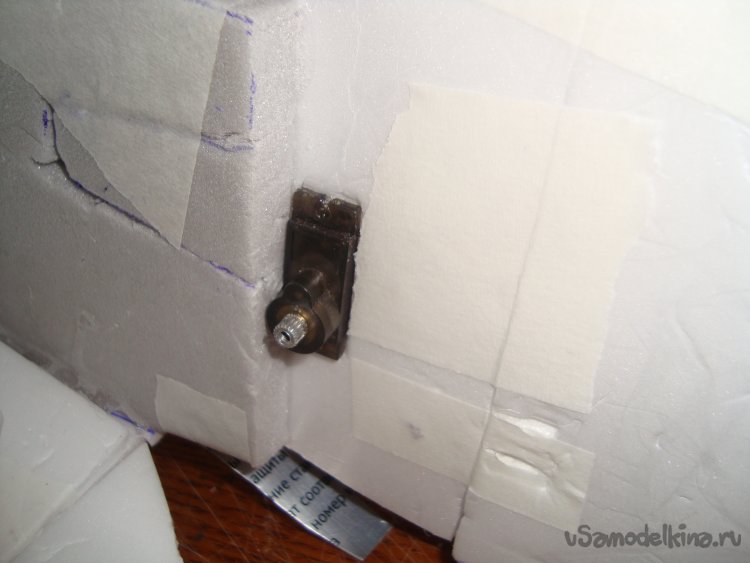

    Смонтировал сервомашинки, вклеил кабанчики, подсоединил тяги.


    Вот так работают элевоны.

    А это работа руля направления.

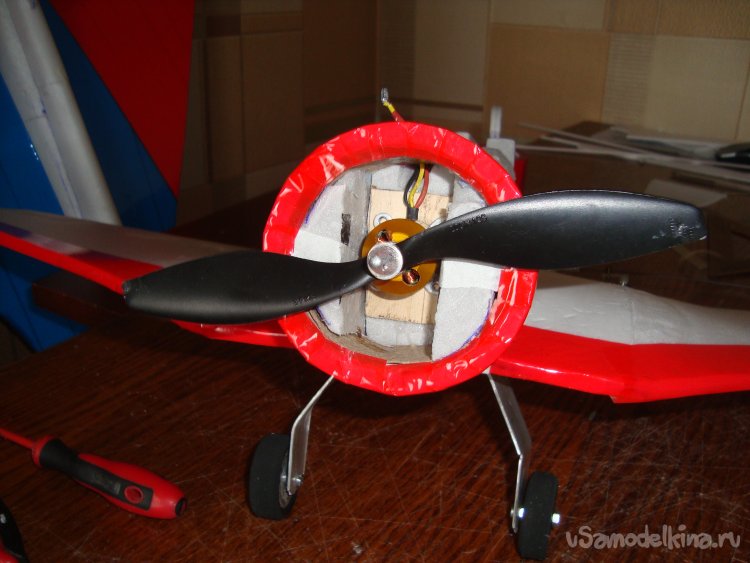

    Установил мотор с винтом.

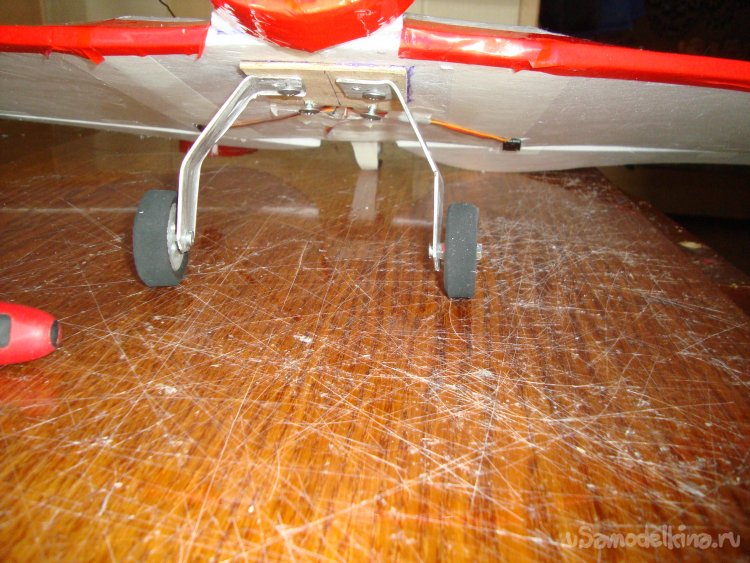

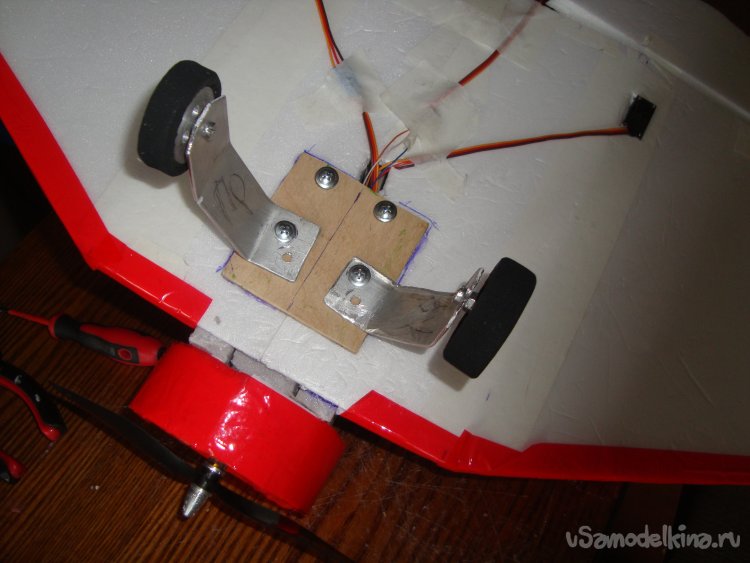

    Смонтировал шасси, которые взял от старой модели. Хвостовой костыль сделал из полоски алюминия, толщиной 1,5 мм.

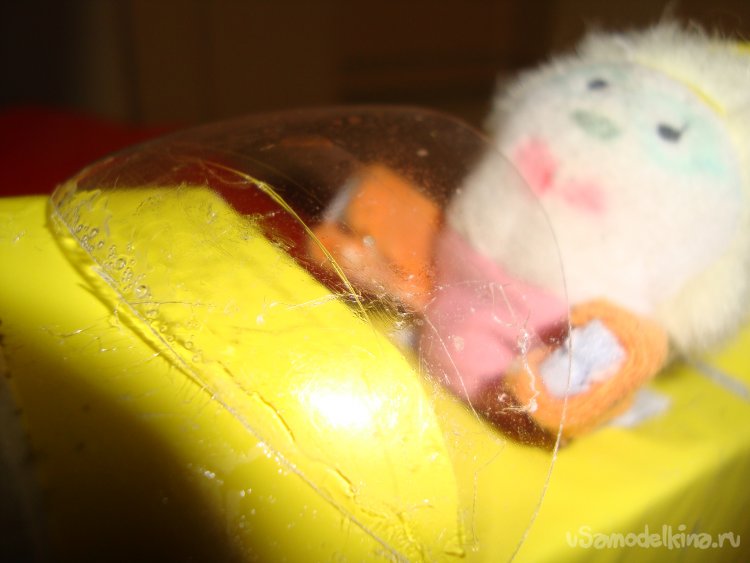

    Вклеил Защитный козырёк на кабину пилота.

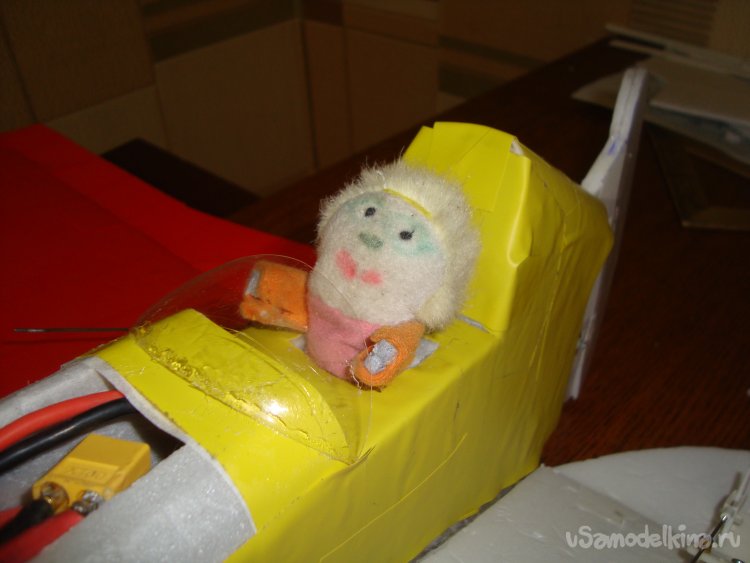

    В кабину посадил фигурку пилота.

    Закончил обтяжку модель цветным скотчем.





    Пора на испытания.
    Фотографии для сайта «У Самоделкина».


    Проверка работы мотора.

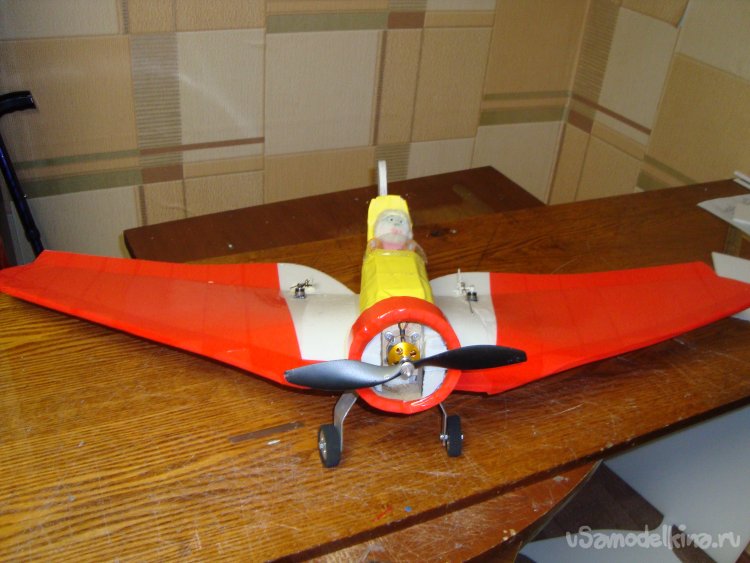

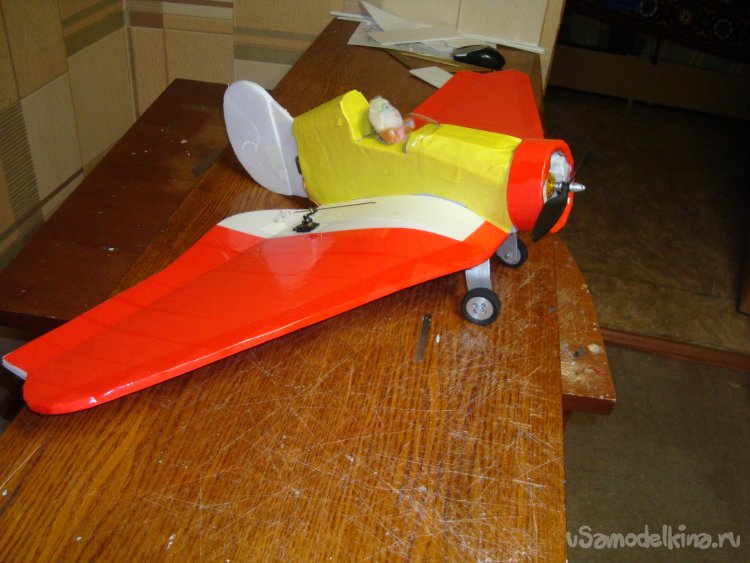

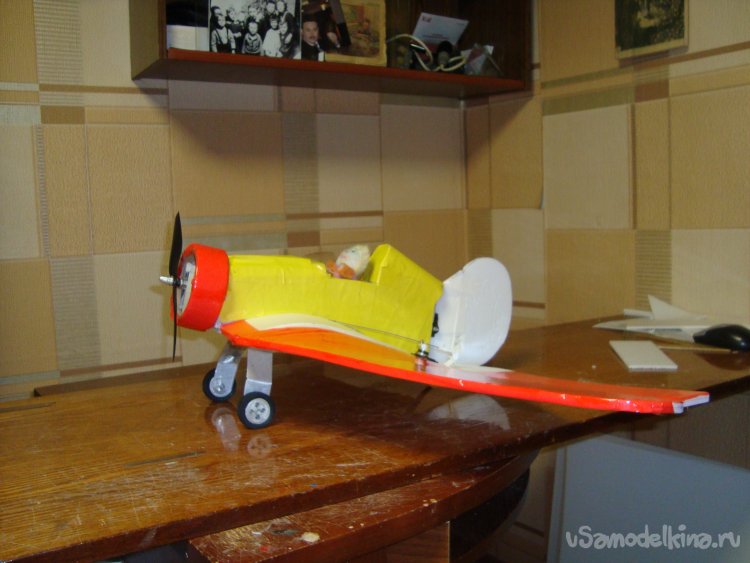

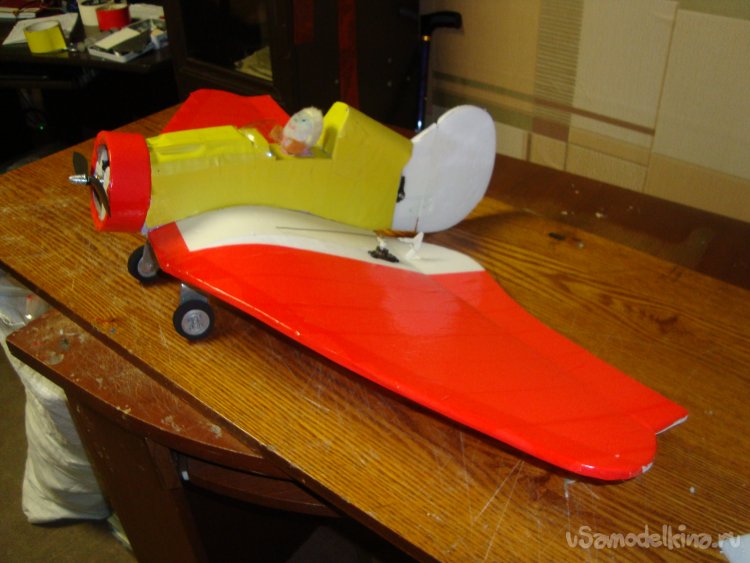

    Вот такая получилась у меня авиамодель.

    Вес модели сократился почти вдвое.
    Мне моделька понравилась, а вам?
    На этом прощаюсь с вами. До свидания! Ваш Валериан Самодел
