    Экспериментальная авиамодель «Капля» СВ – 188, по мотивам самолёта Берта Рутана «VariEze»

    Здравствуйте . уважаемые авиамоделисты.
    Сегодня я расскажу вам о создании авиамодели под названием «Капля» СВ – 188, созданной по мотивам очень интересного самолёта Берта Рутана «VariEze»

    Долго, ох, как долго собирался я создать эту модель.
    Долго размышлял, модель какого именно самолёта Берта Рутана выбрать в качестве прототипа?
    Выбирал из двух вариантов - «VariEze» или «Long EZ», В принципе это для меня было не принципиально, потому, что оба самолёта очень похожи.
    Экспериментальная авиамодель «Капля» СВ – 188, по мотивам самолёта  Берта  Рутана  «VariEze»

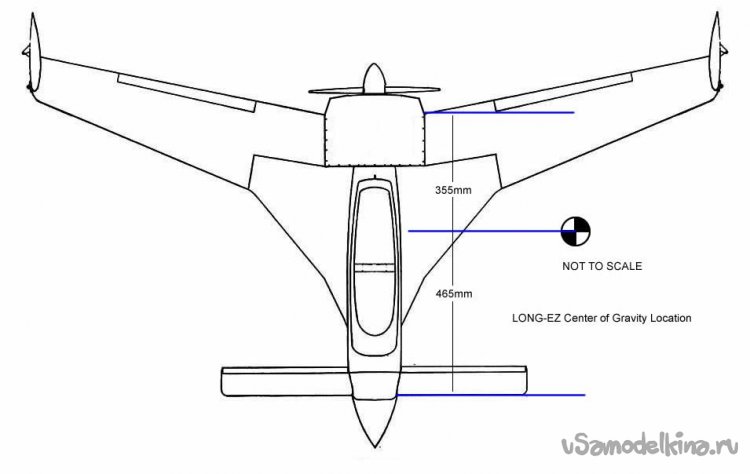

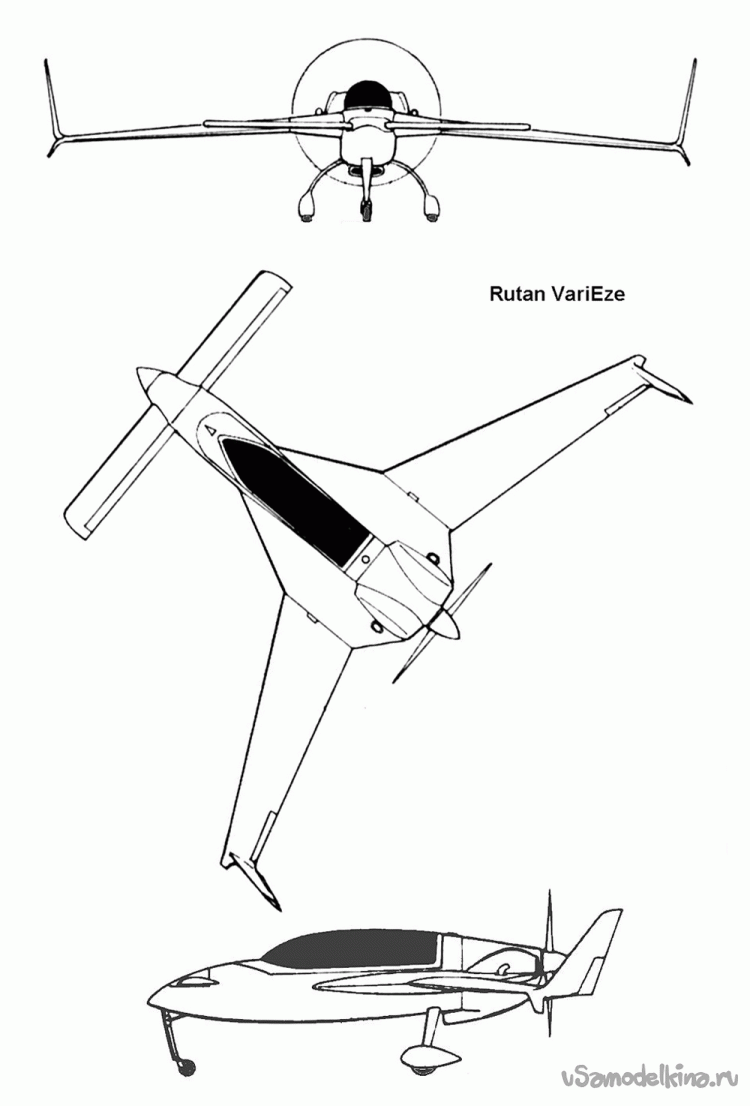

    В конечном счёте, обнаружил чертежи модели Рутан «VariEze» .

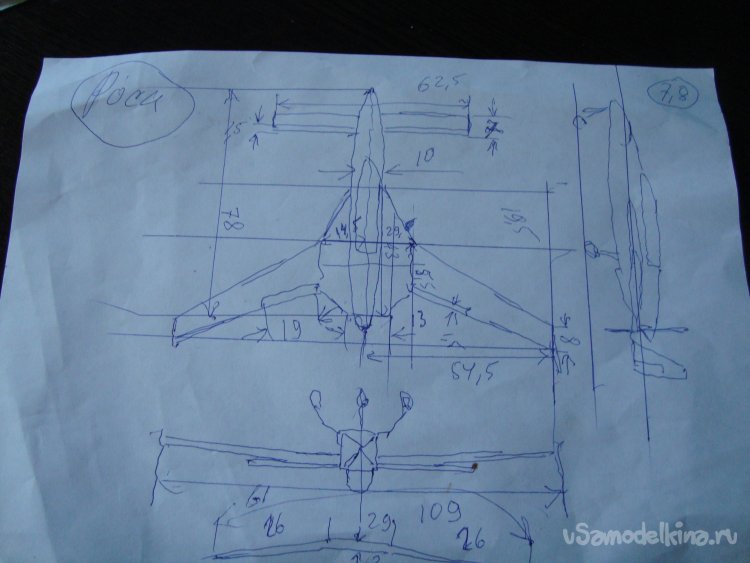

    Сделал для себя рабочий чертёж с размерами.

    Модель делаю из гладкой. Белой потолочной плитки.

    Использую универсальный, влагостойкий, полимерный клей «РУССКИЙ ТИТАН».

    Размеры модели.
    Длина –780 мм.
    Размах – 1090 мм
    Размеры модели подгонял под эту электронику.

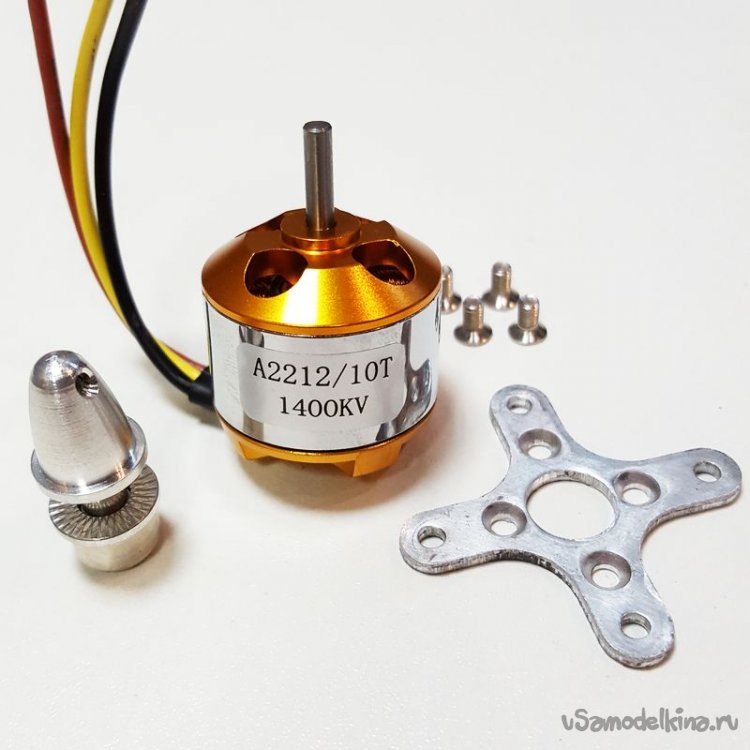

    Мотор – 2212 1400 Kv.

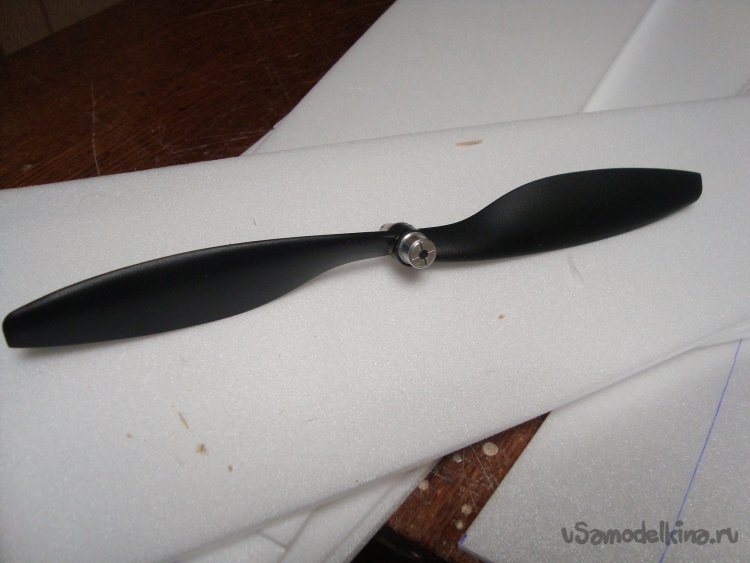

    Винт – 10 х 8.

    Регулятор – 60А.

    Сервомашинки – MG90S.

    Аккумулятор – 1500 mAh.

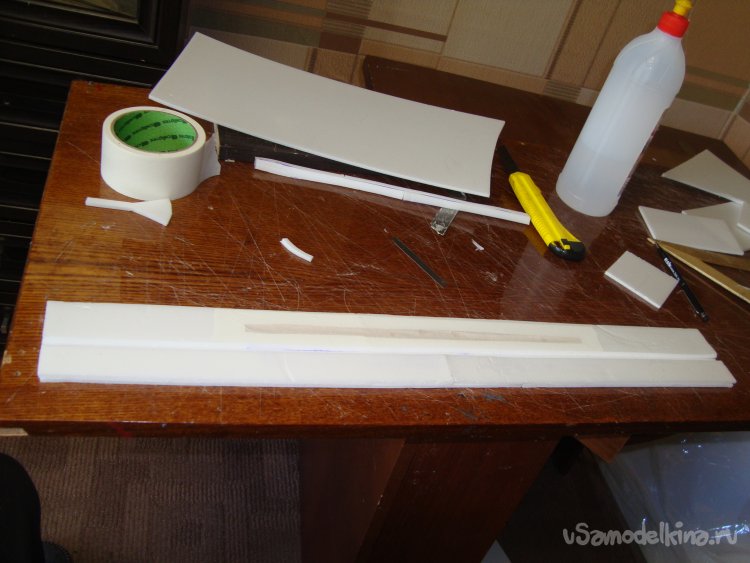

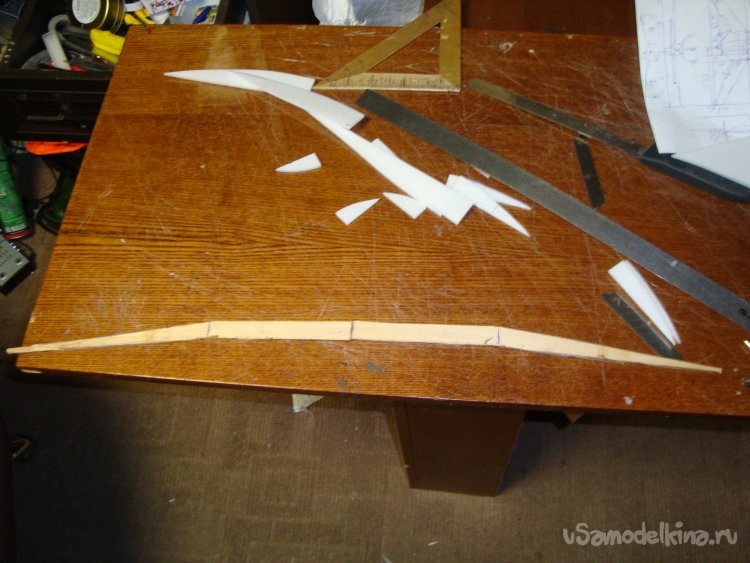

    Работу начал с изготовления лонжерона. Вырезал из 4 мм . фанеры заготовки.

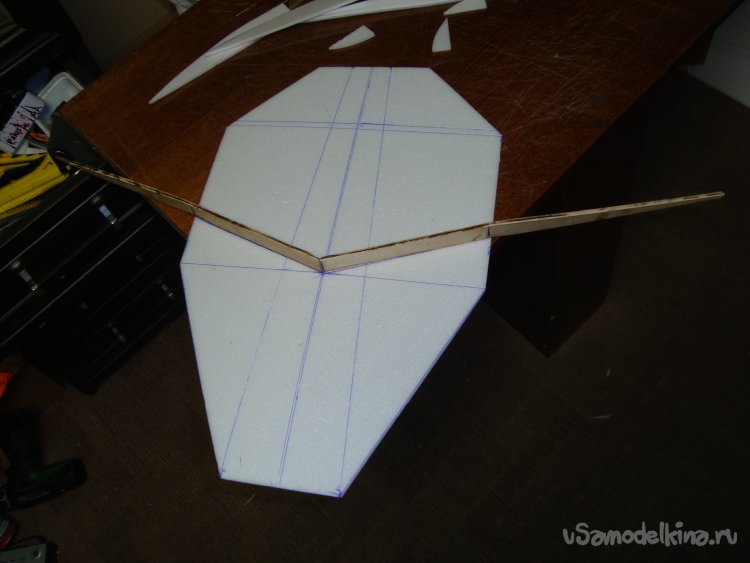

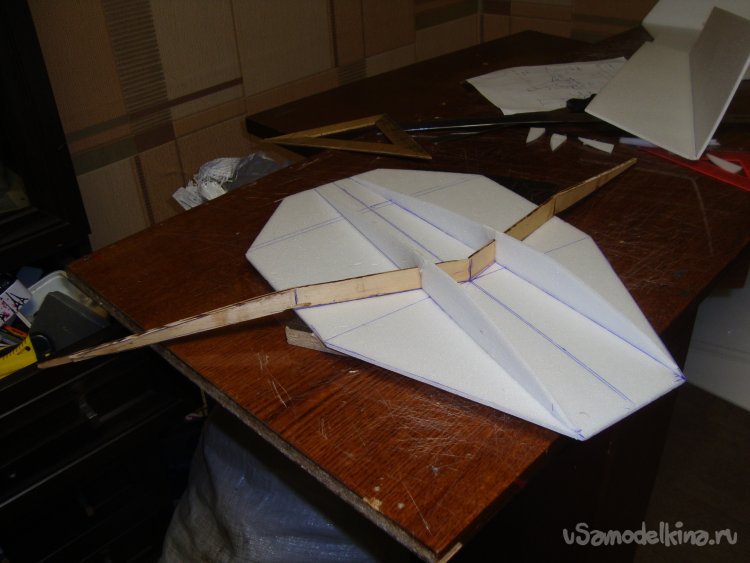

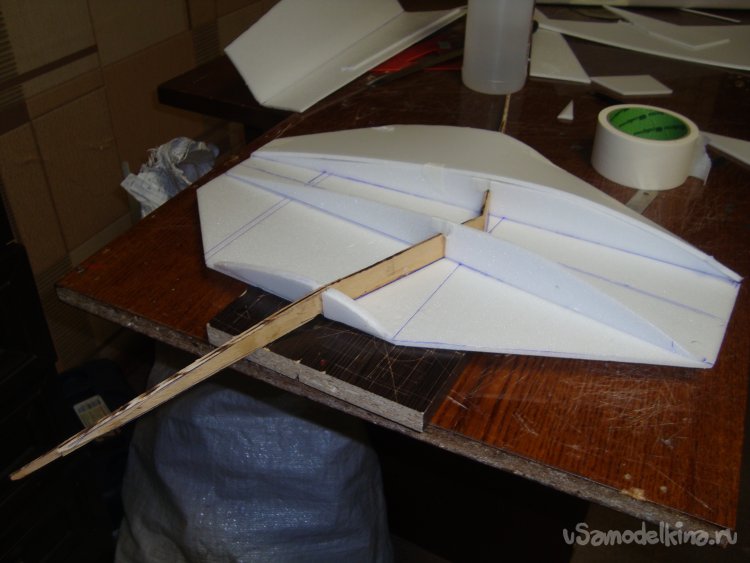

    Лонжерон будет придавать крыльям V угол. Примерил лонжероны на центральную несущую секцию крыльев.

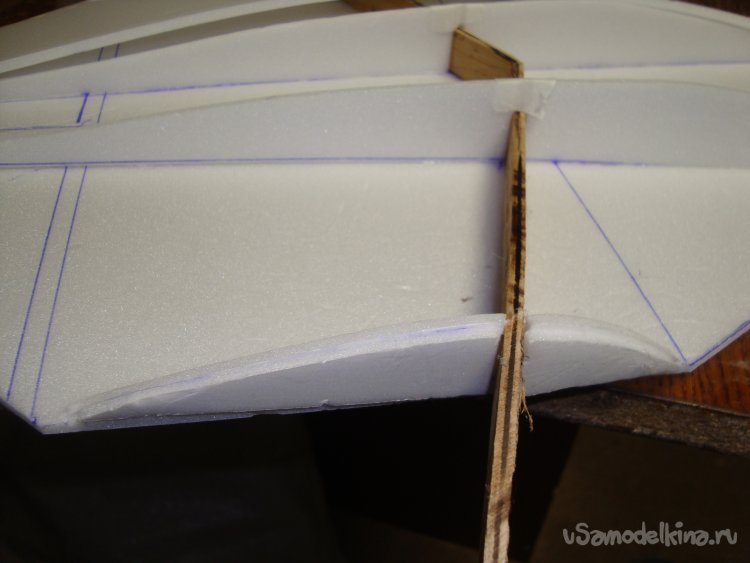

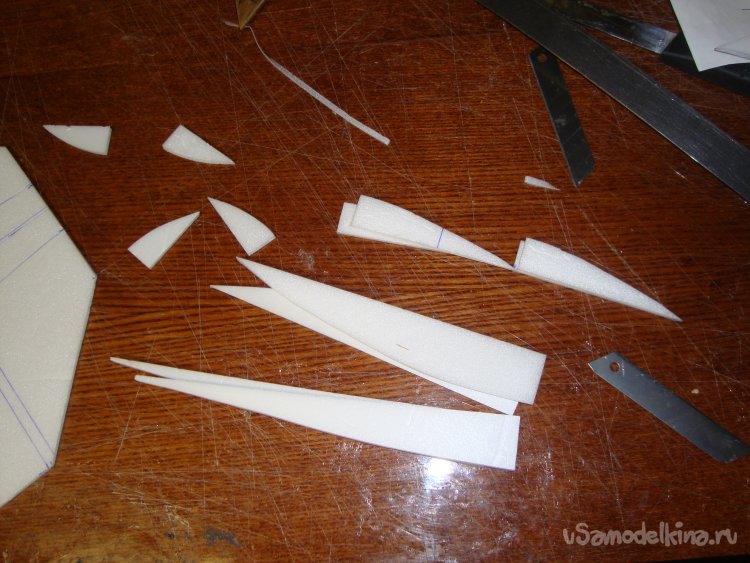

    Вырезал нервюры и подогнал их по месту установки.

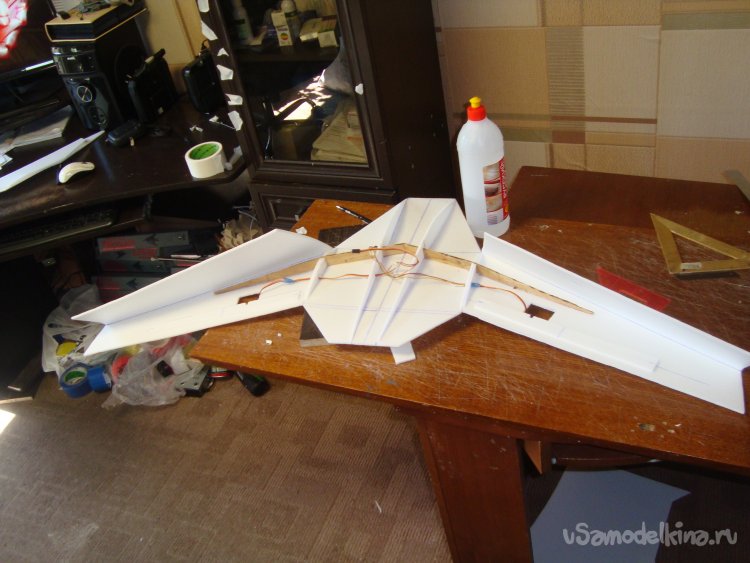

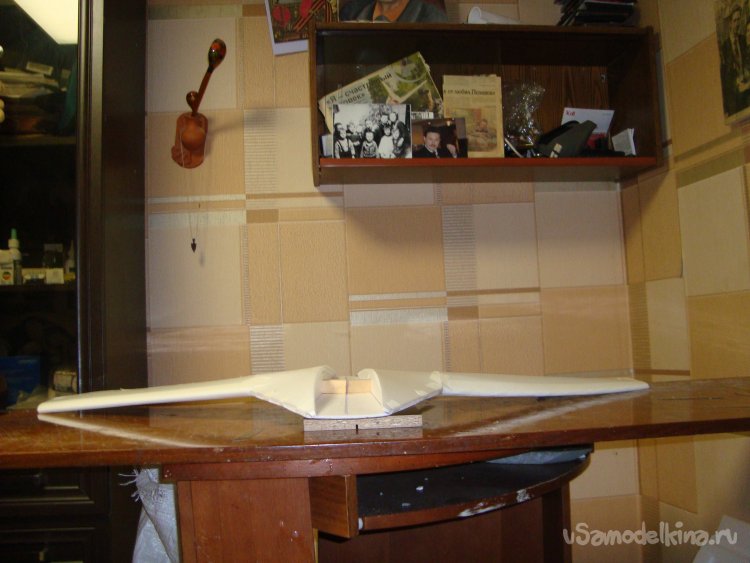

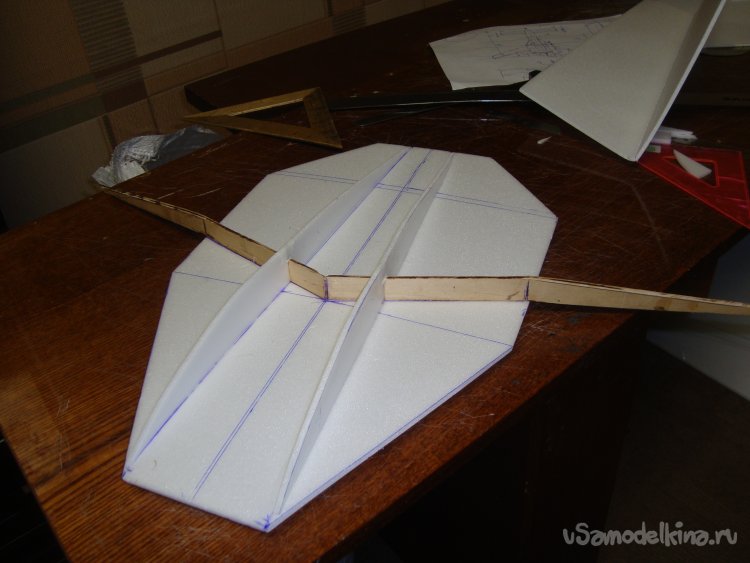

    Вклеил нервюры , лонжероны и подгоняю внешнюю обшивку центральной секции крыльев.

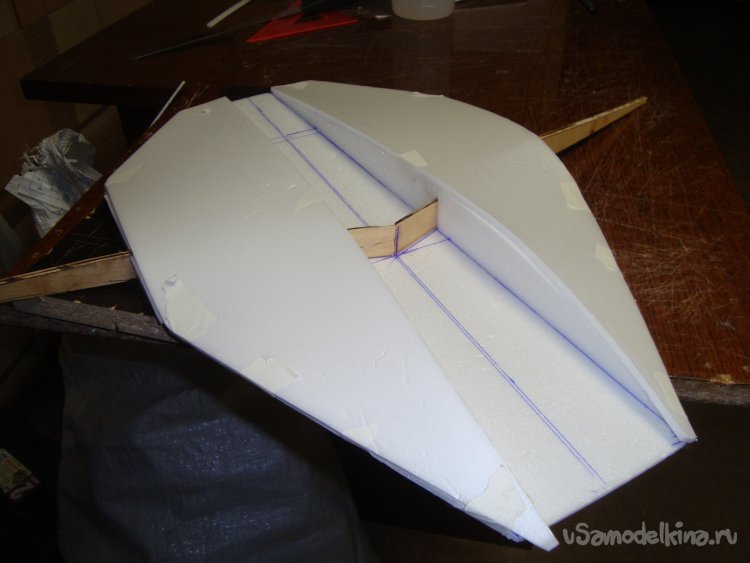

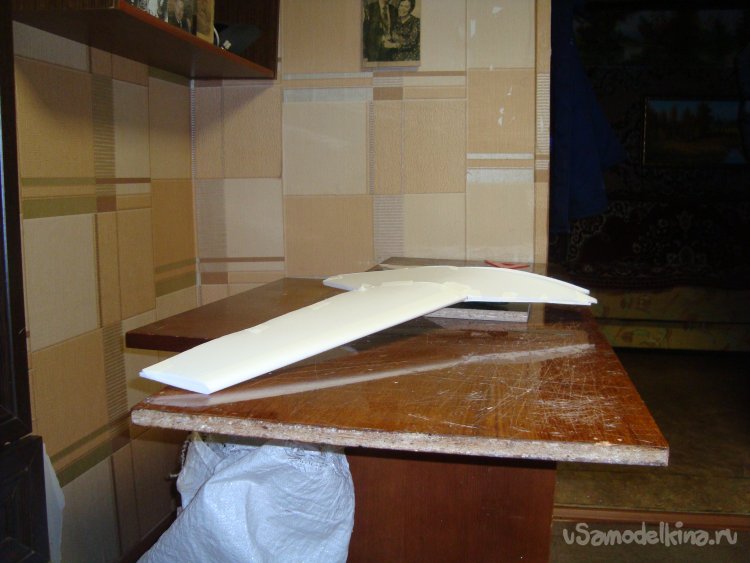

    Примерил внешнюю обшивку центральной секции крыльев.

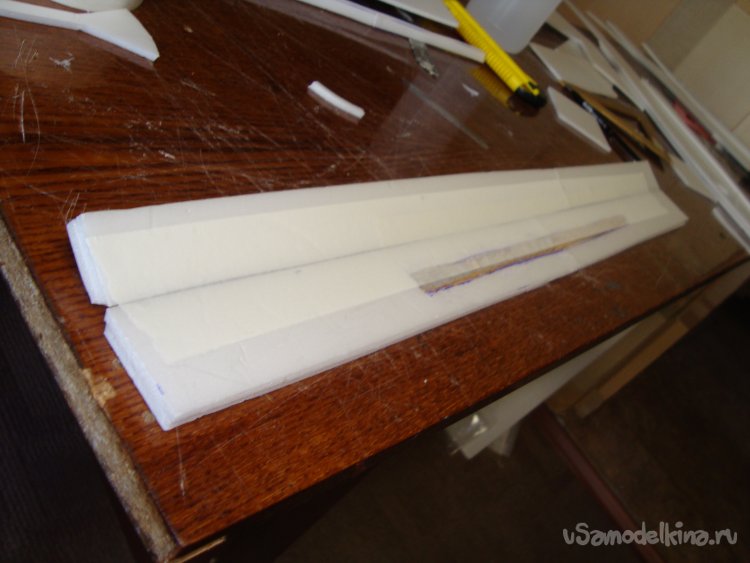

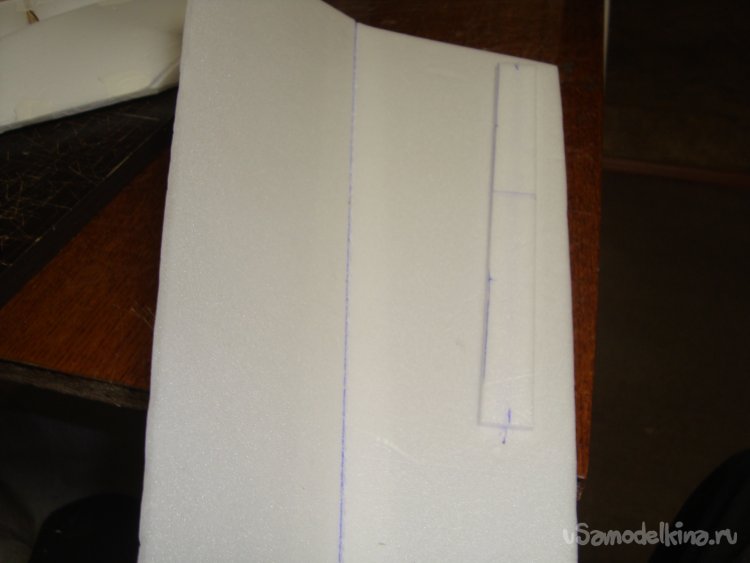

    Вклеил полоску потолочки на внутренней поверхности консолей крыла, в места, где будет вырезаться элерон.

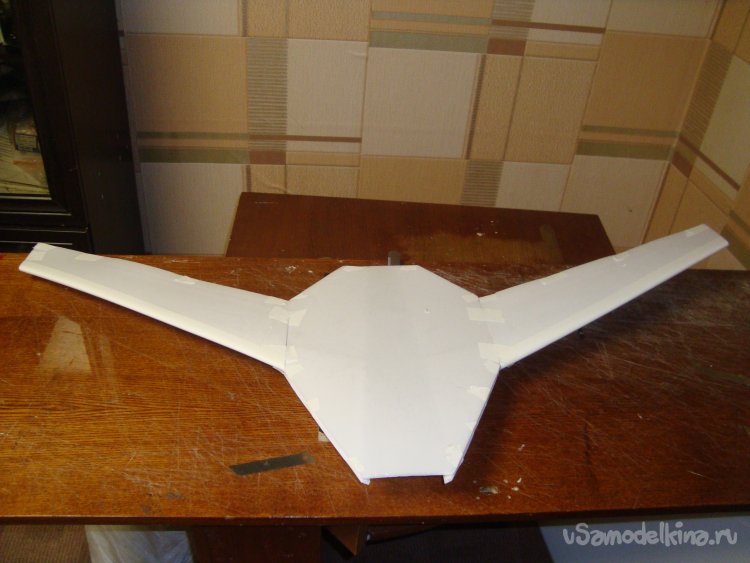

    Все детали внешней обшивки крыльев установил на свои места и закрепил бумажным, малярным скотчем.

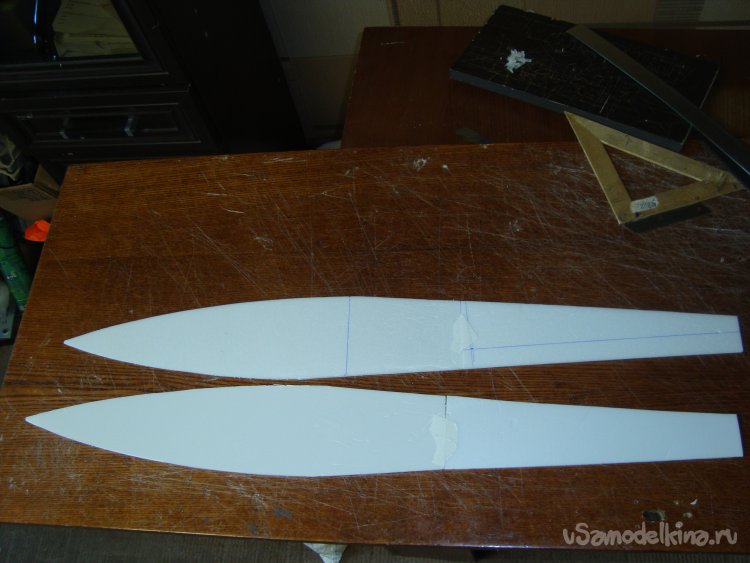

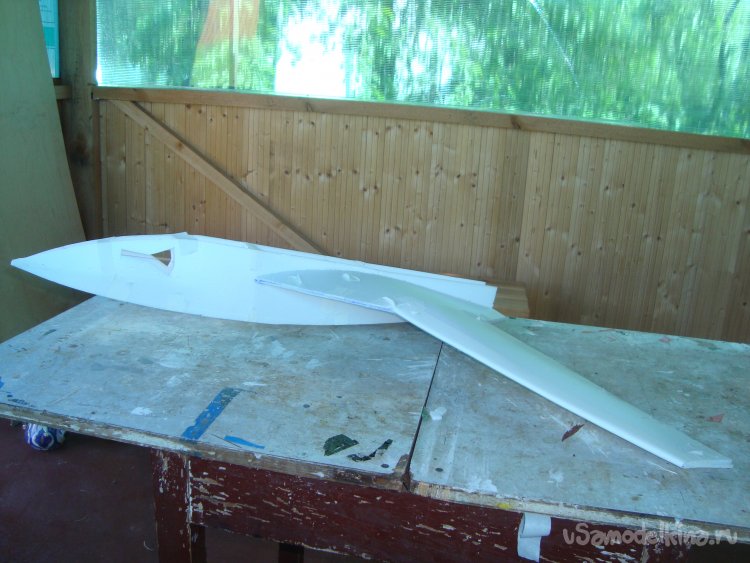

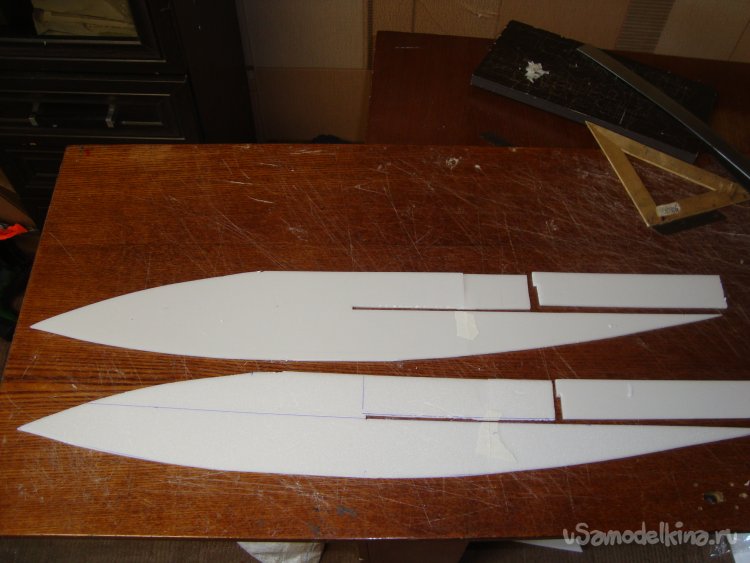

    Вырезал из потолочки заготовки боковых стенок фюзеляжа.
    Прорезал места , куда будет монтироваться центральная секция крыла и отверстие для руля высоты.

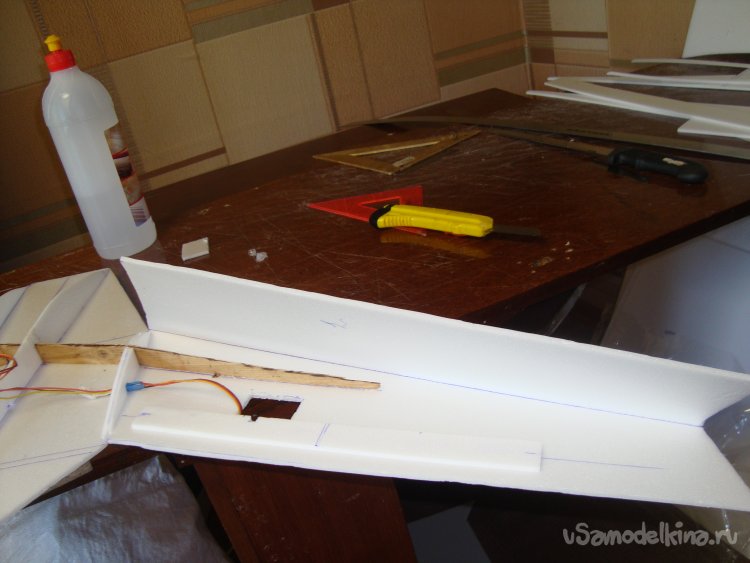

    Перед окончательной сборкой крыльев, размечаю места установки сервомашинок лдя элеронов.



    Вклеиваю внешнюю обшивку на правую и левую консоли крыльев.

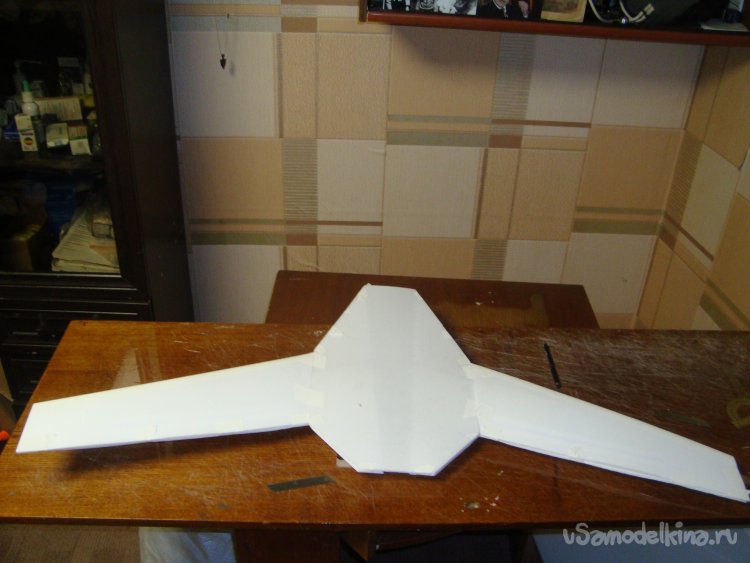

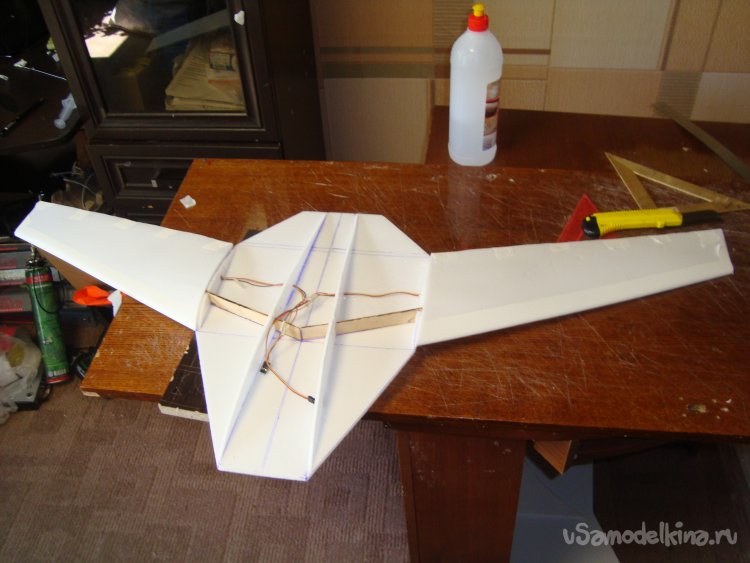

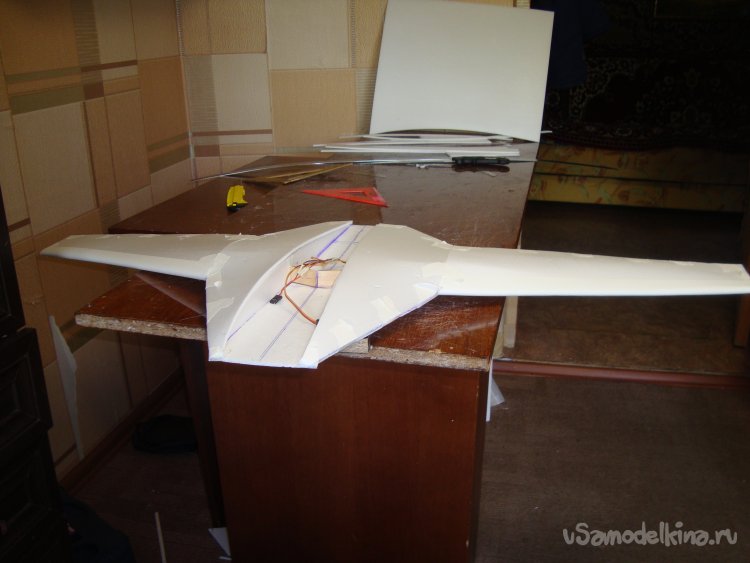

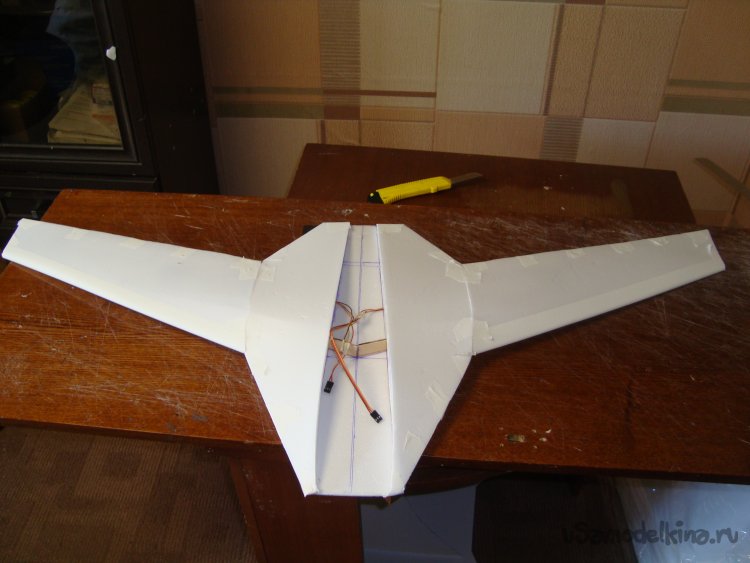

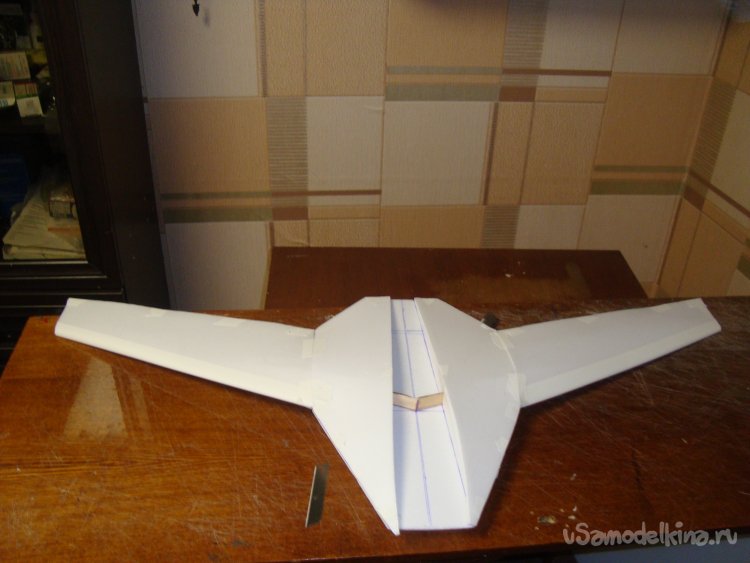

    Вклеиваю внешнюю обшивку на среднюю секцию крыльев.

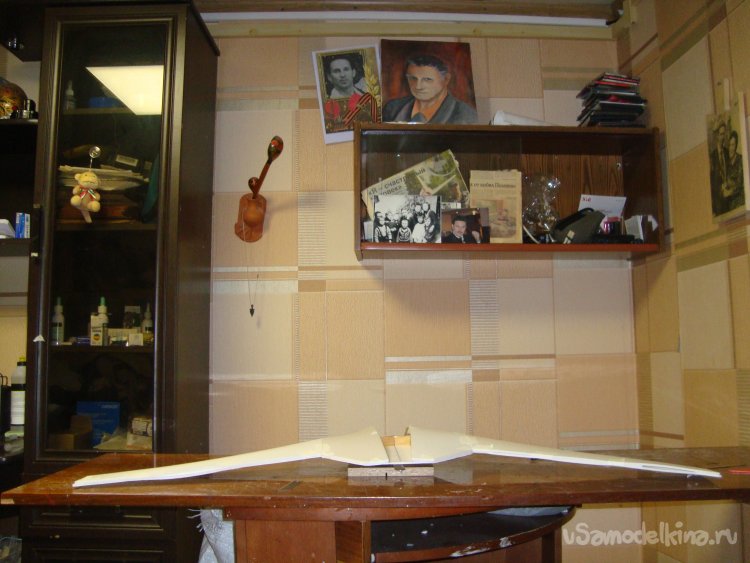

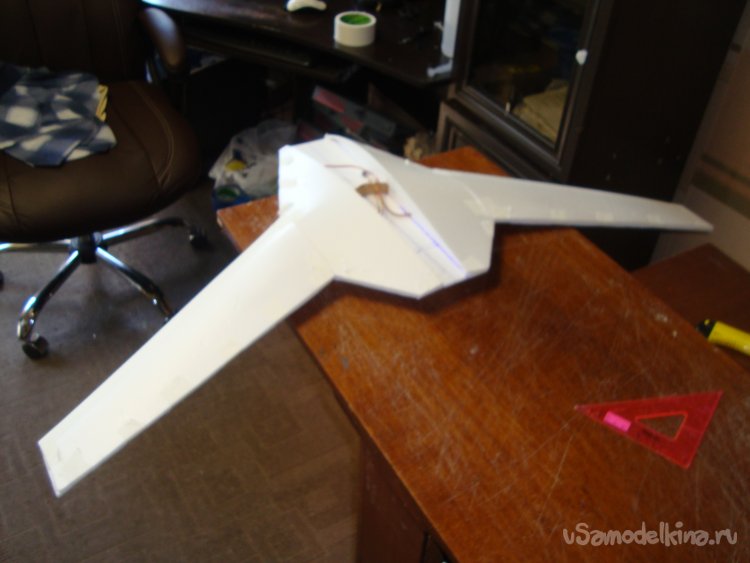

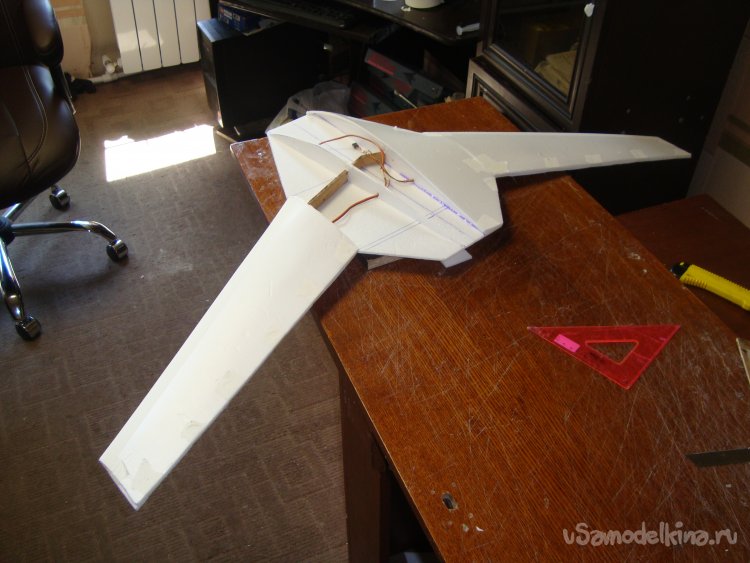

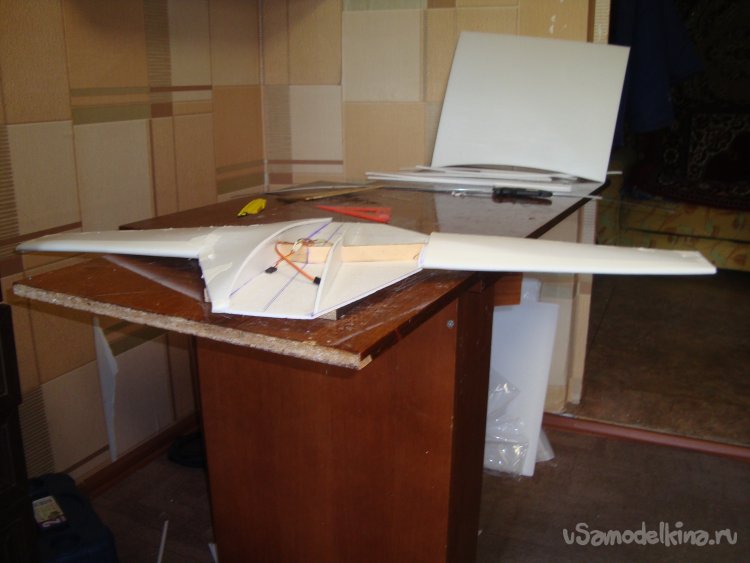

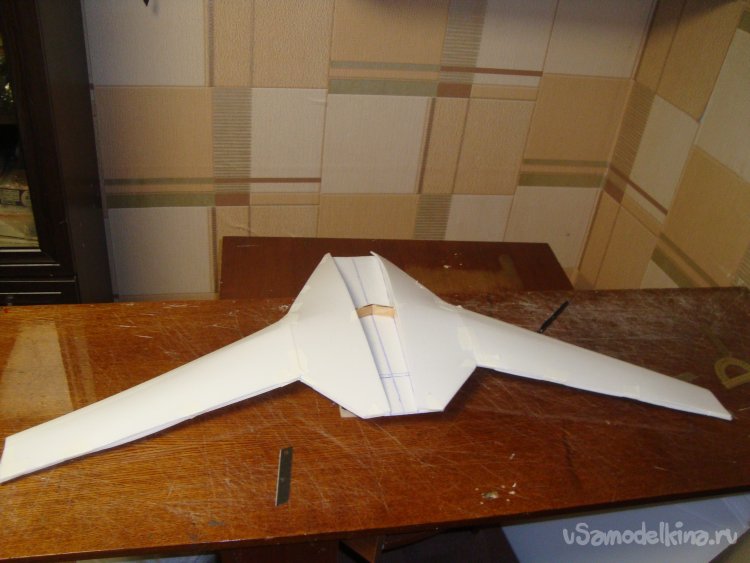

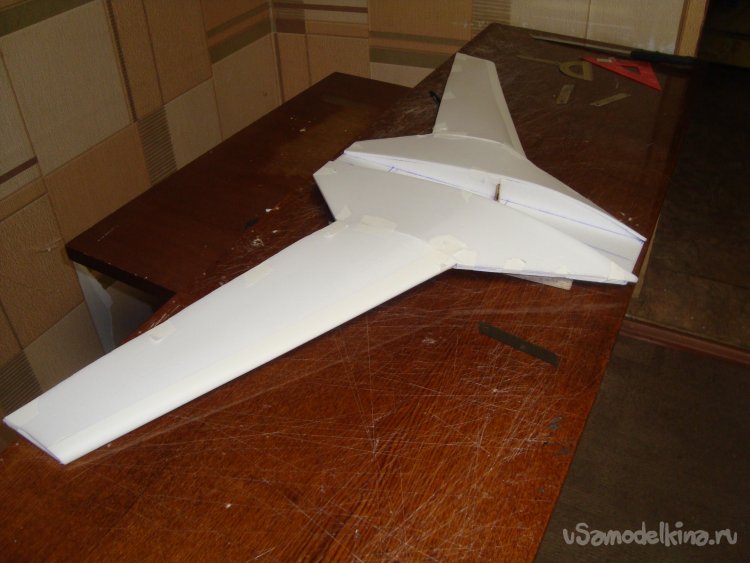

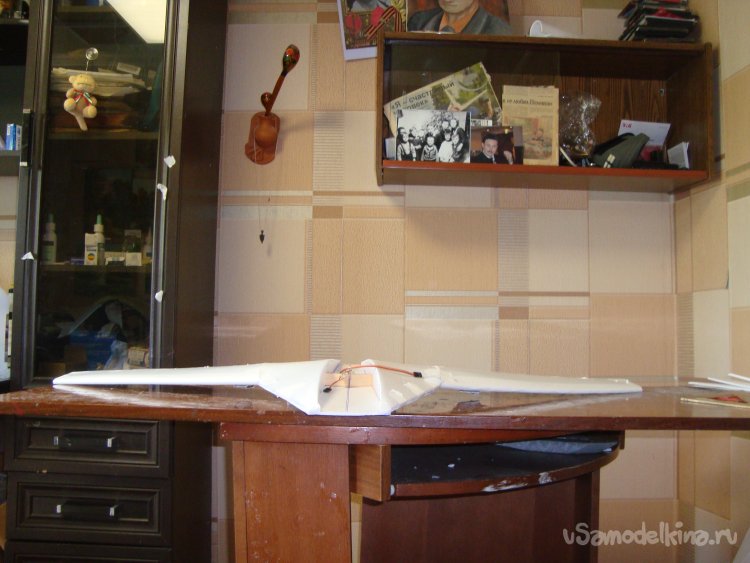

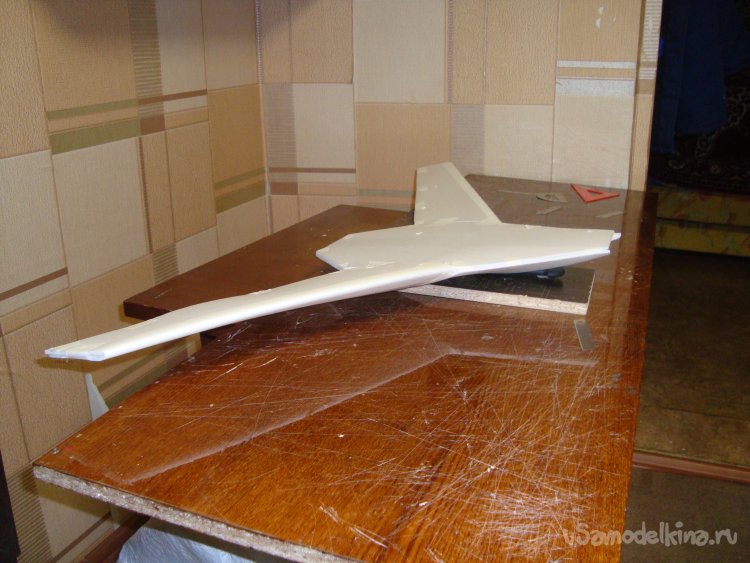

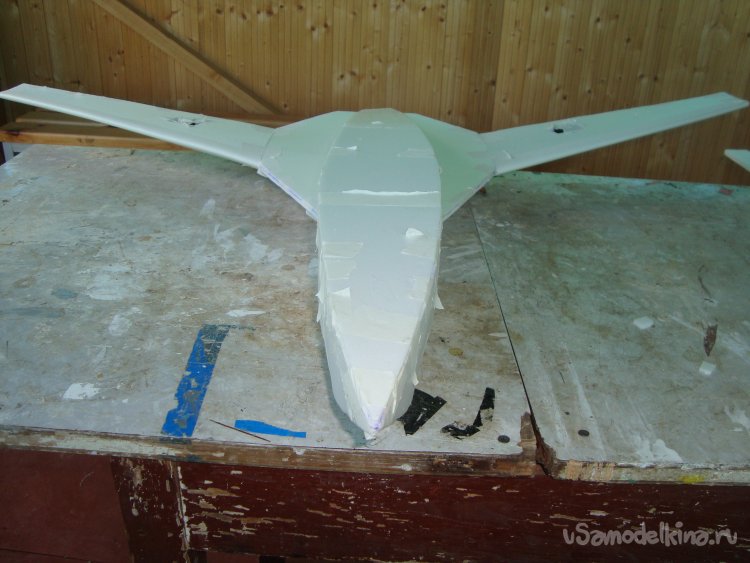

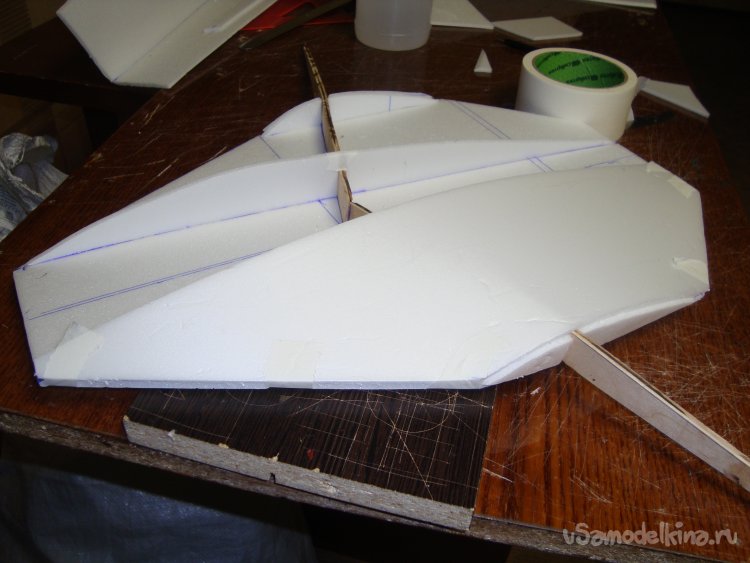

    Так выглядят крылья в сьоре.

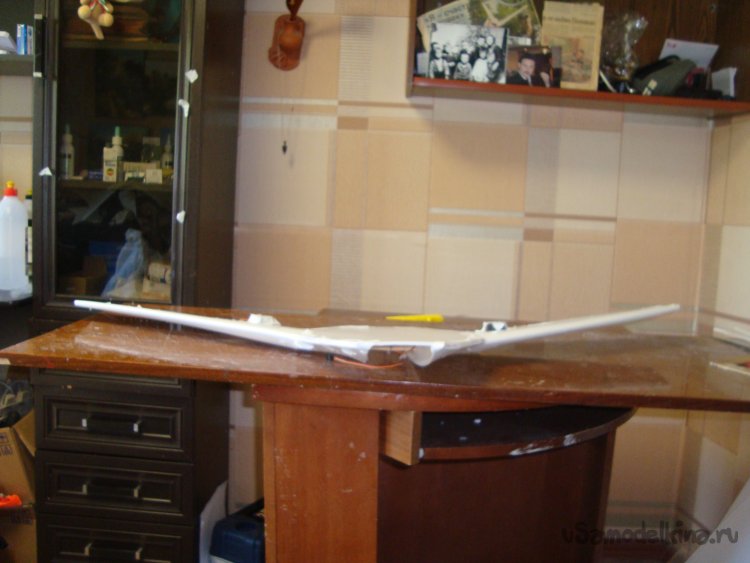

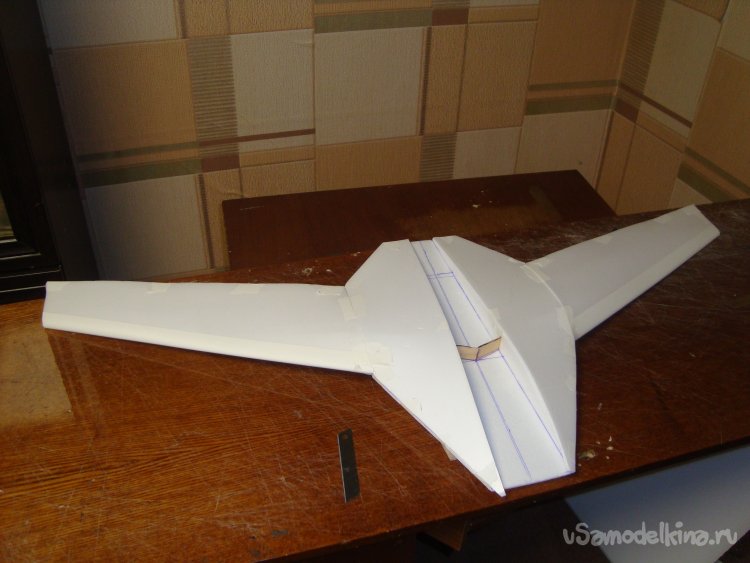

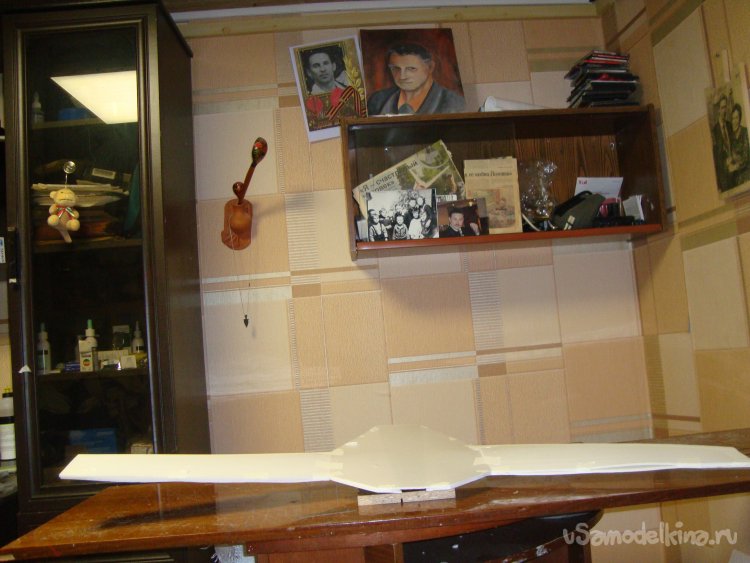

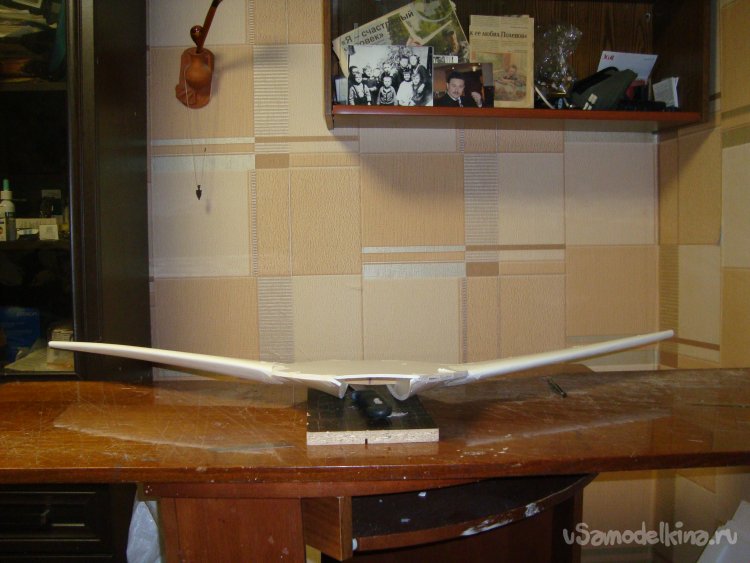

    Хорошо виден V угол.

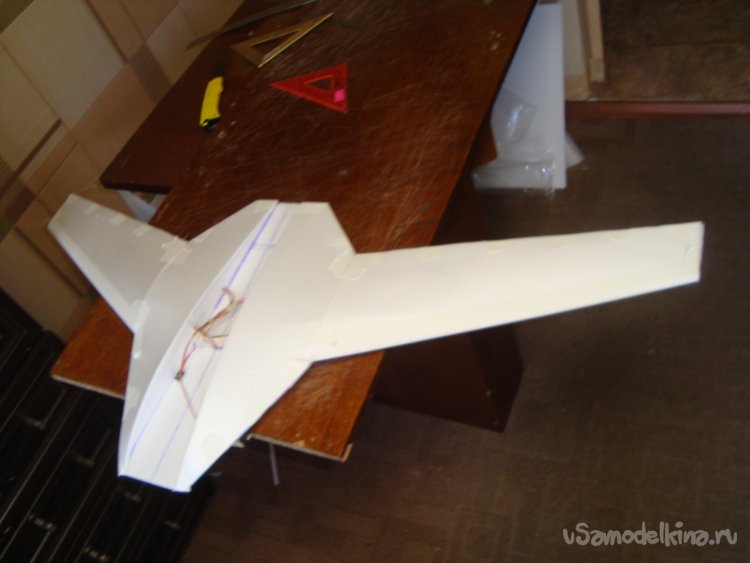

    Переднее горизонтальное оперение усиливаю деревянной реечкой сечением 5 х 4 мм .

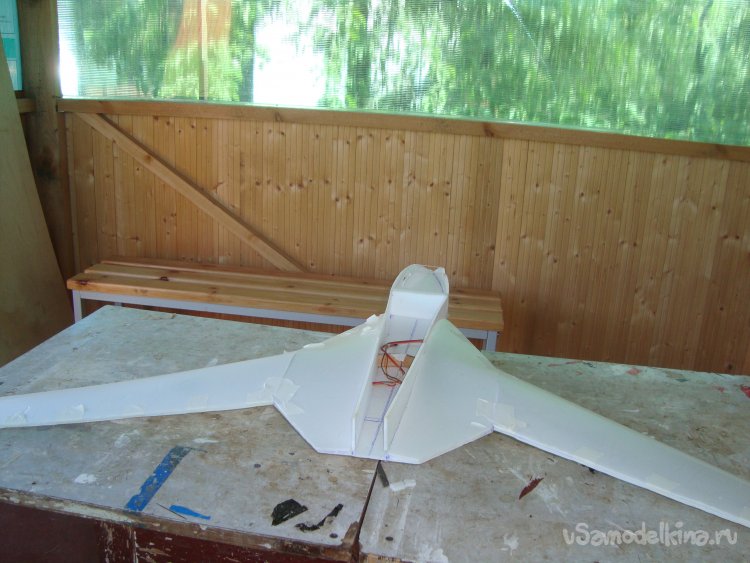

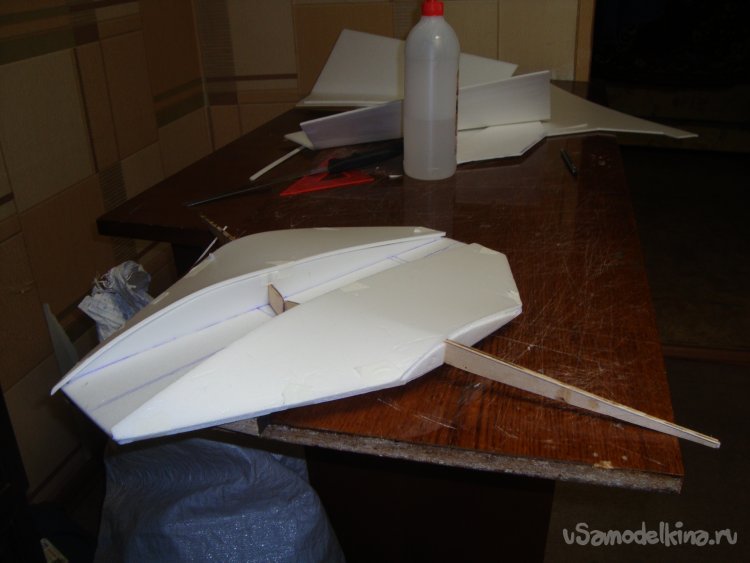

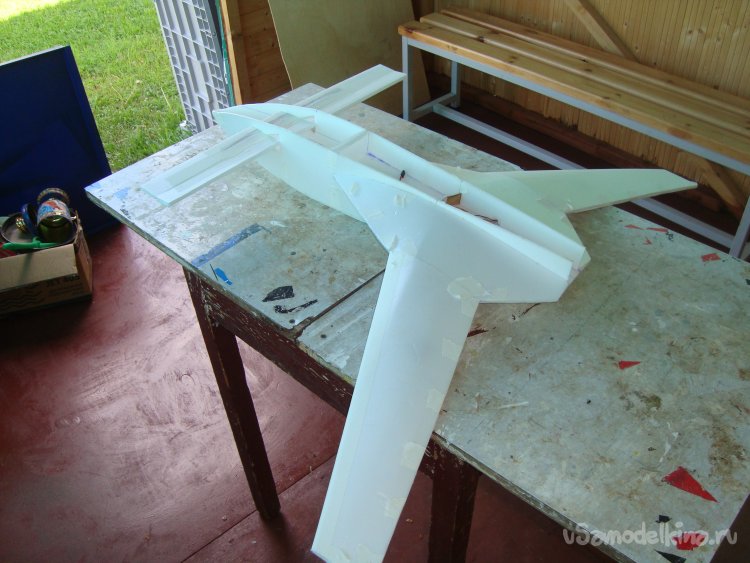

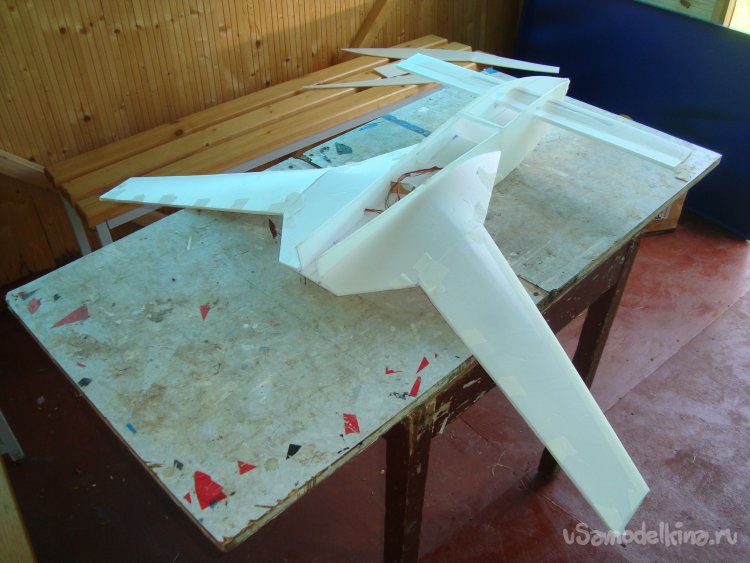

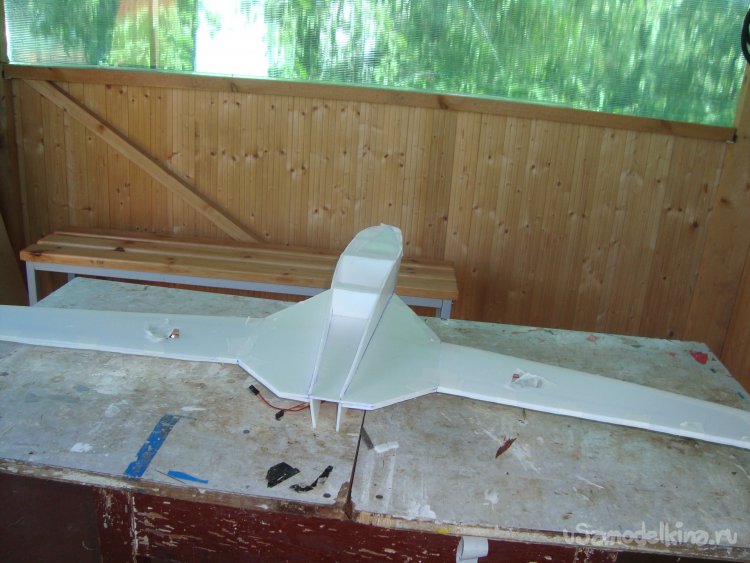

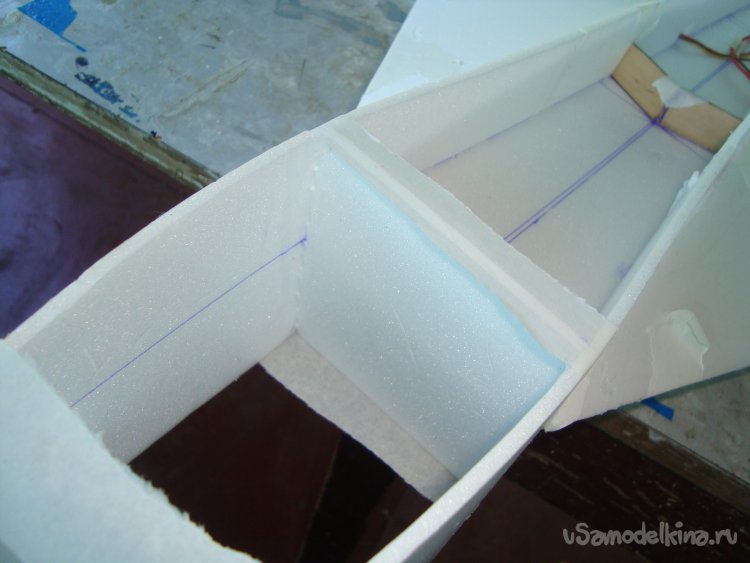

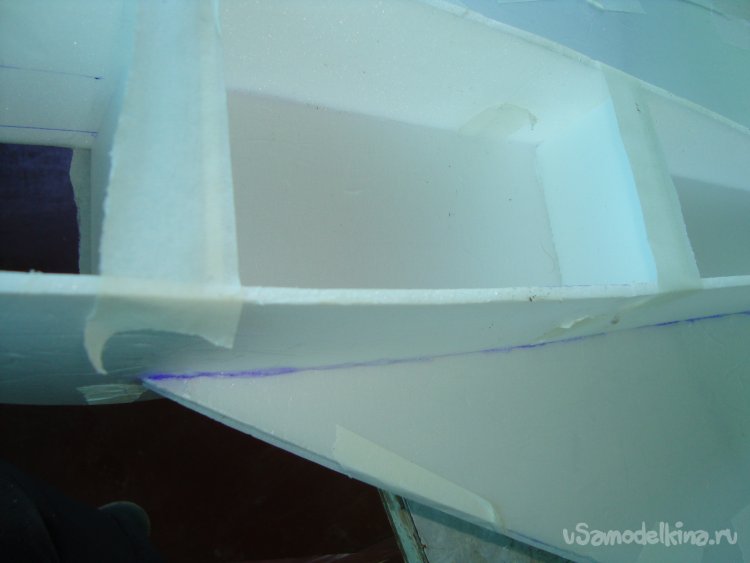

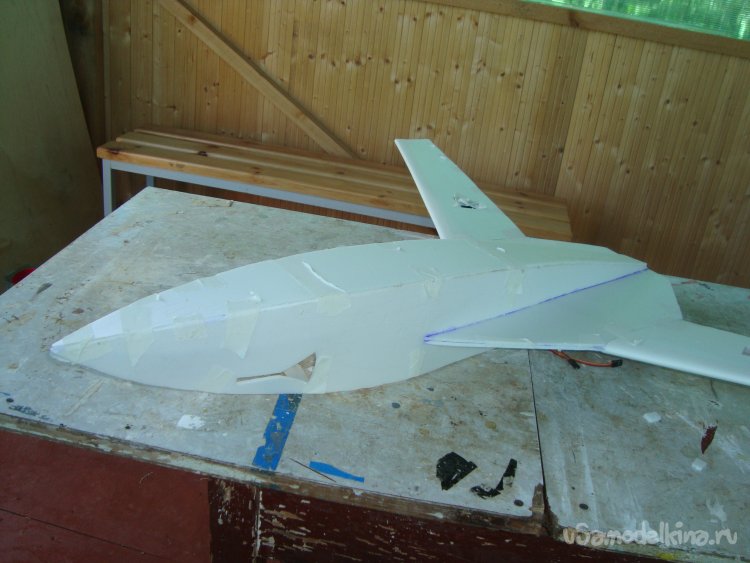

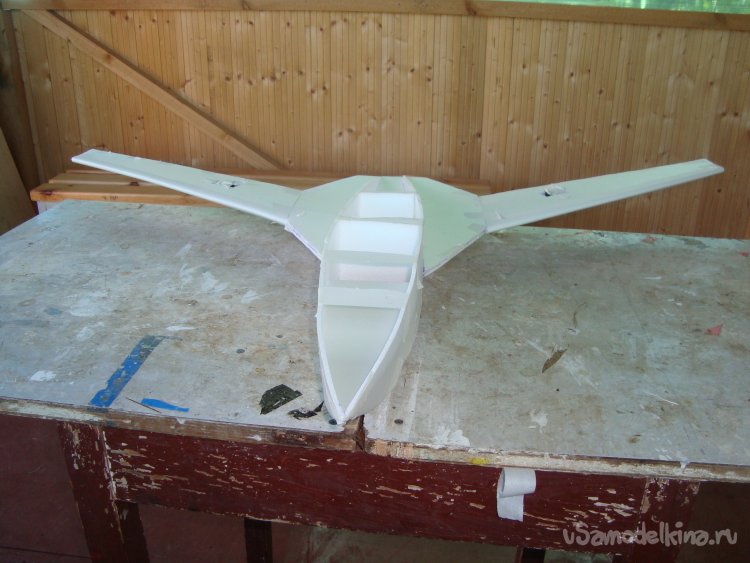

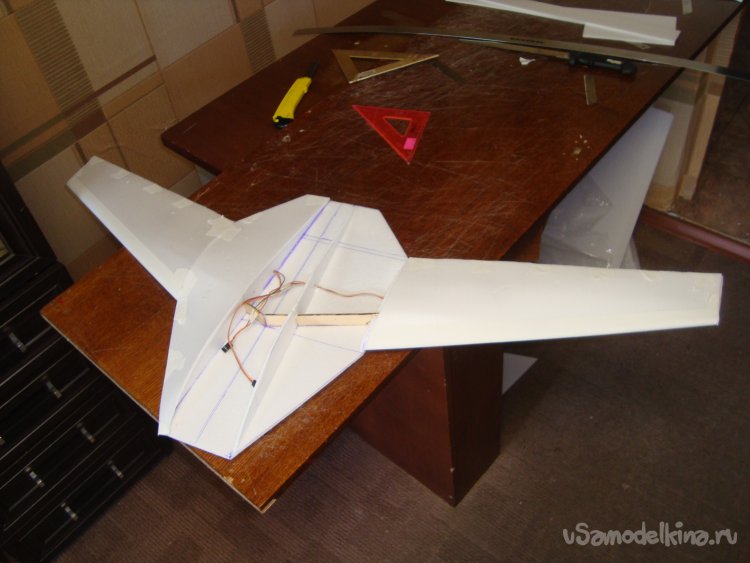

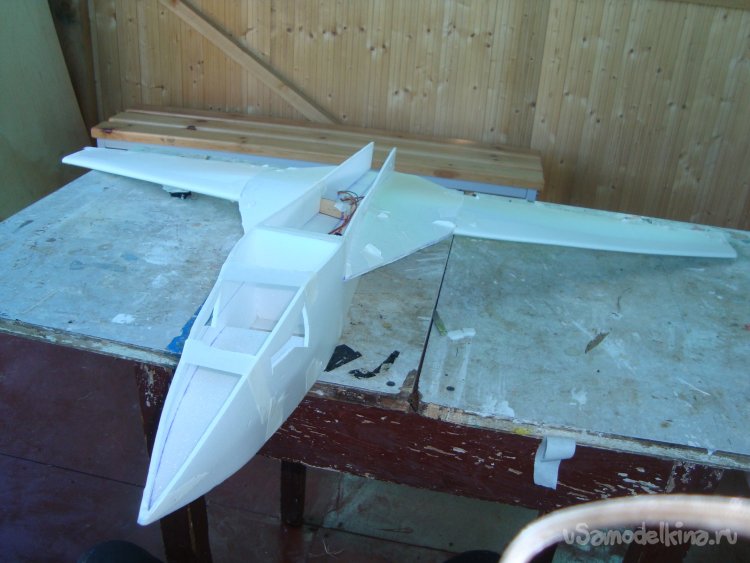

    Монтирую боковые стенки фюзеляжа и вклеиваю вертикальные перегородки.

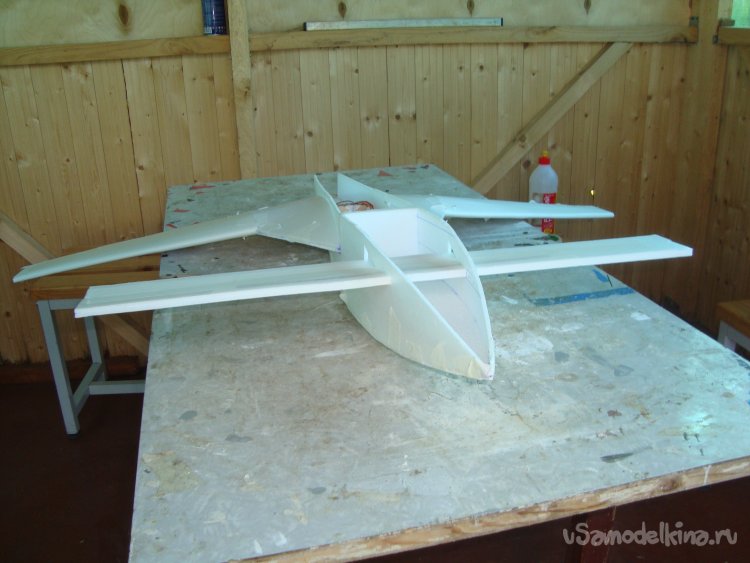

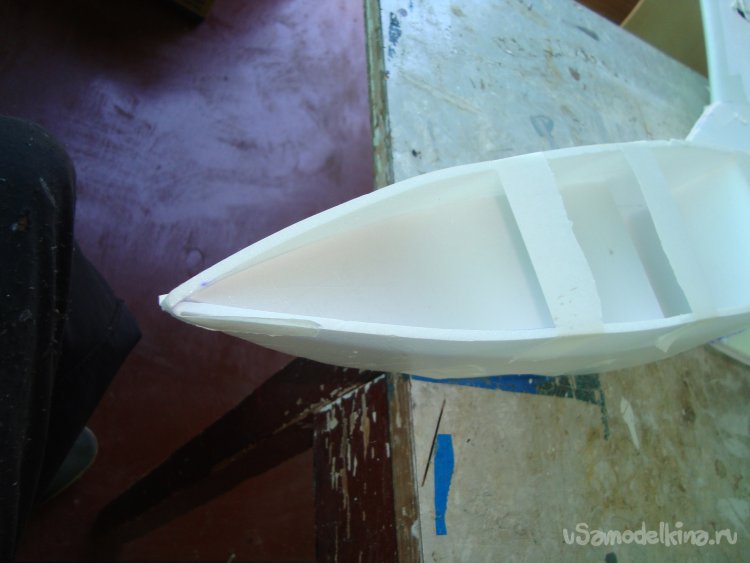

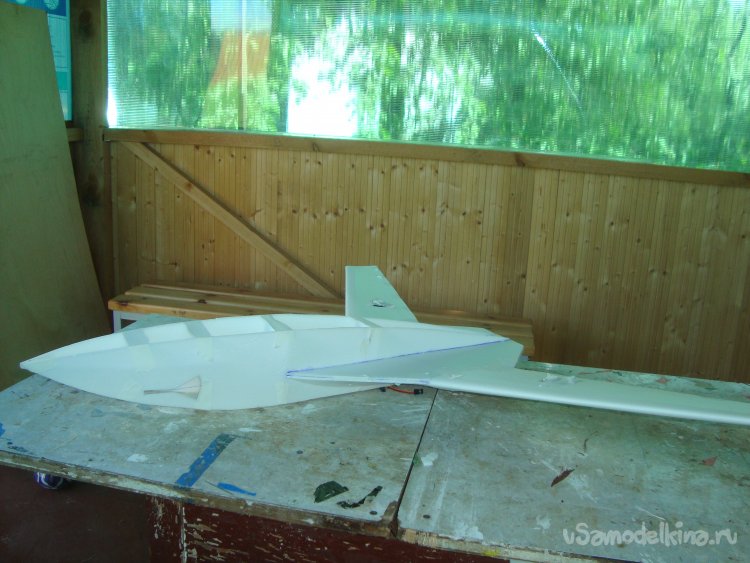

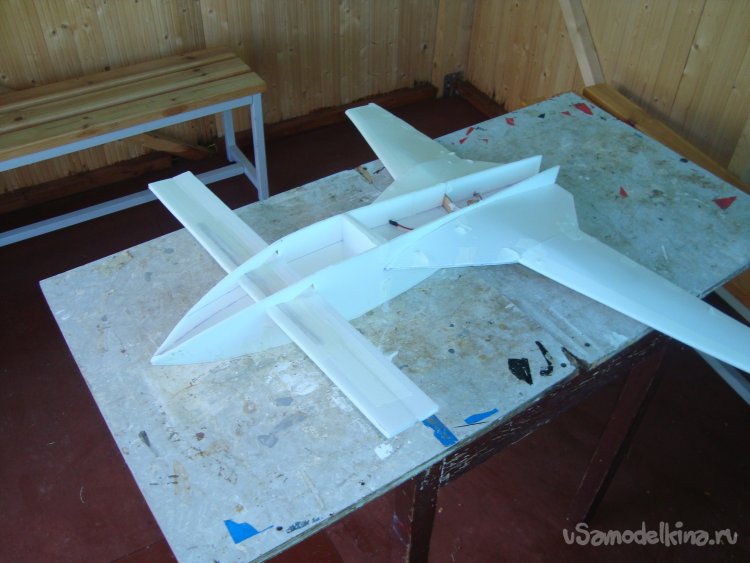

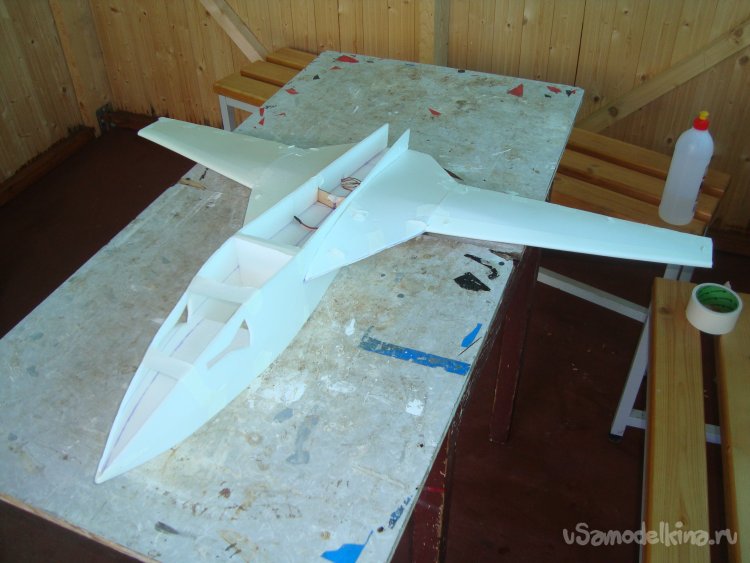

    Вклеиваю нижнюю стенку фюзеляжа.

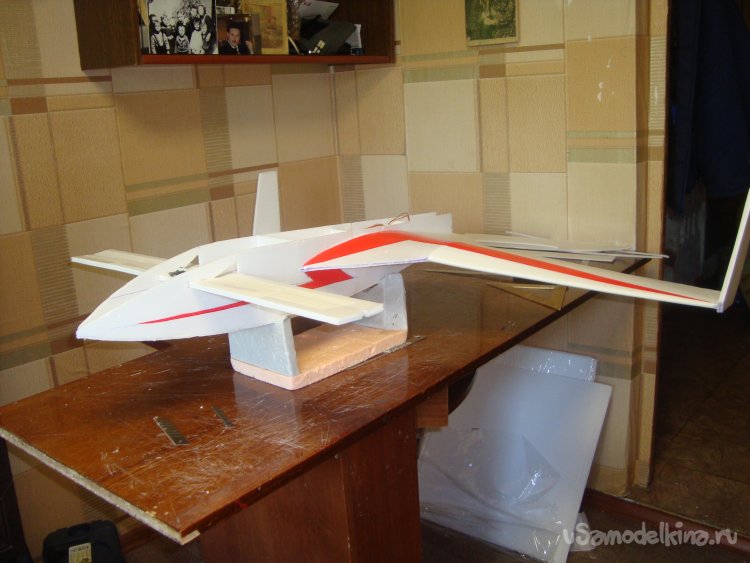

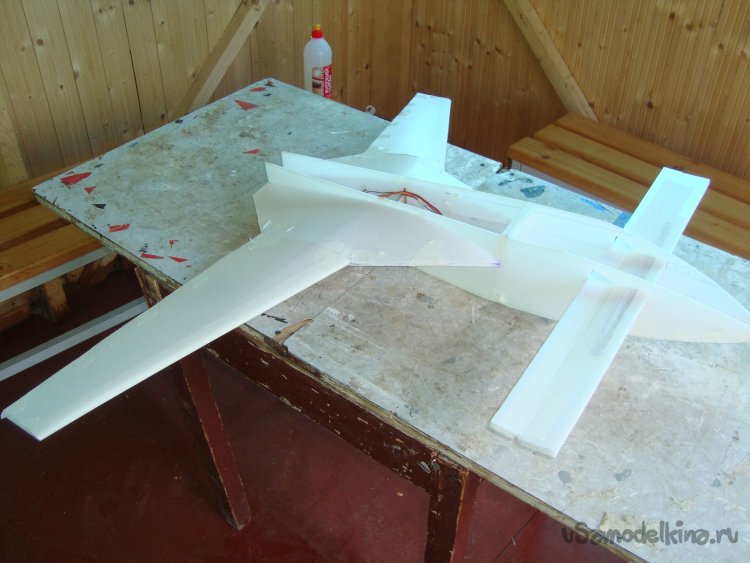

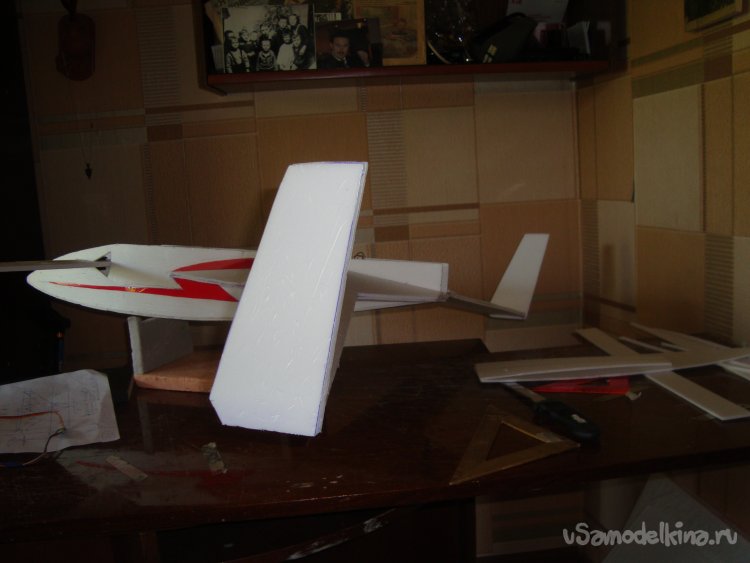

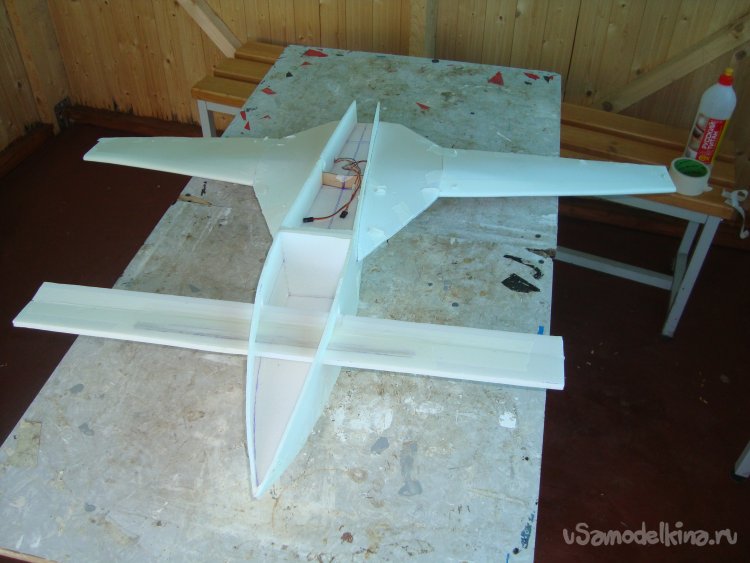

    Примеряю и монтирую ПГО с рулём высоты. Руль высоты навесил на бумажный, малярный скотч.

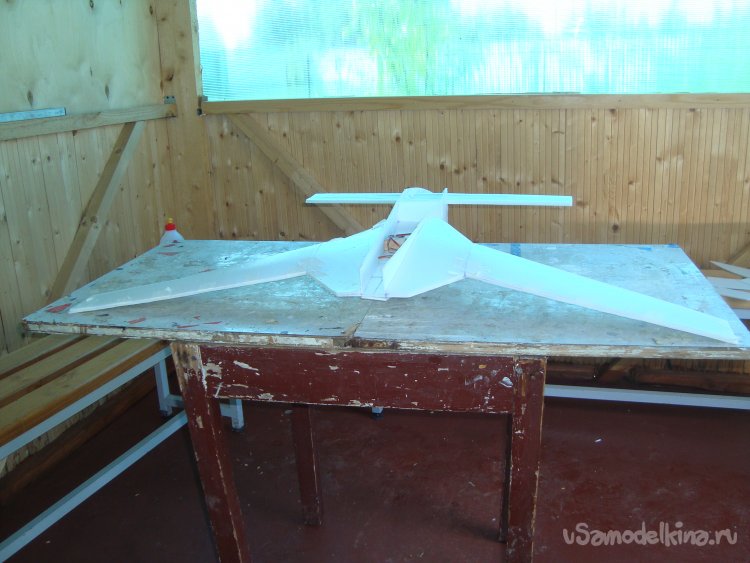

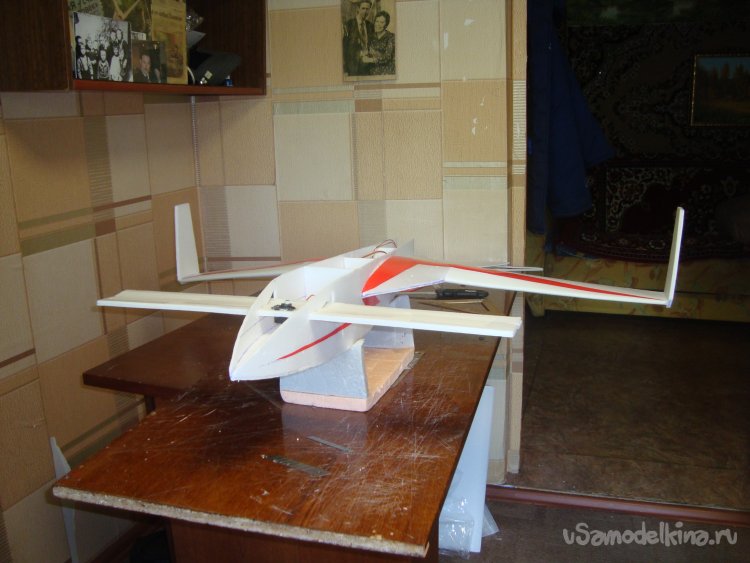

    На концы крыльев вклил винглеты, которые склеил из двух слоёв потолочки. Начал локальную обтяжку модели цветным скотчем.

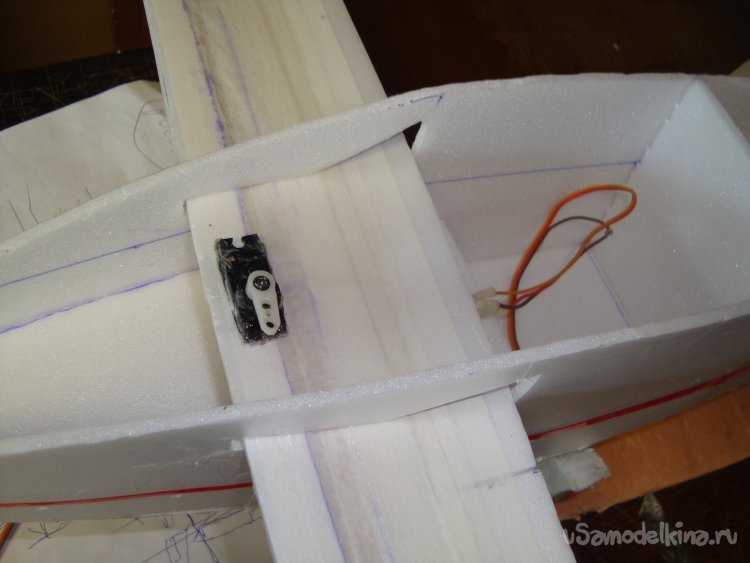

    Смонтировал сервомашинку на руль высоты.

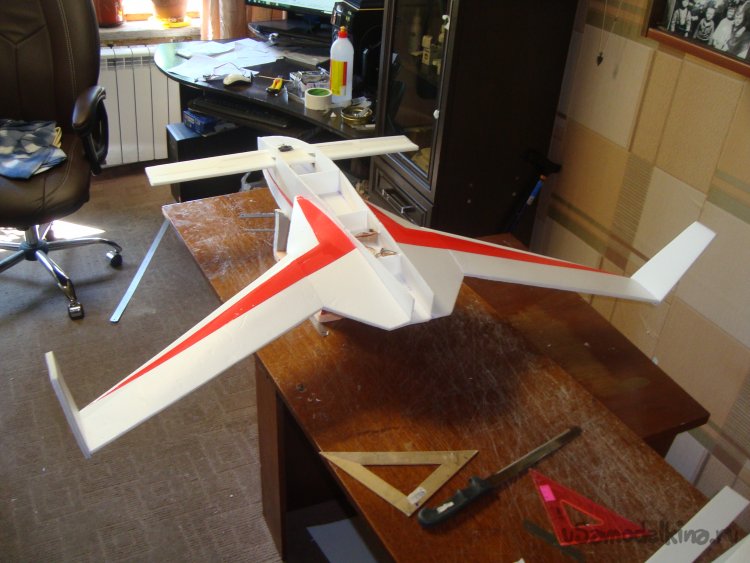

    Продолжаю обтяжку модели цветным скотчем.

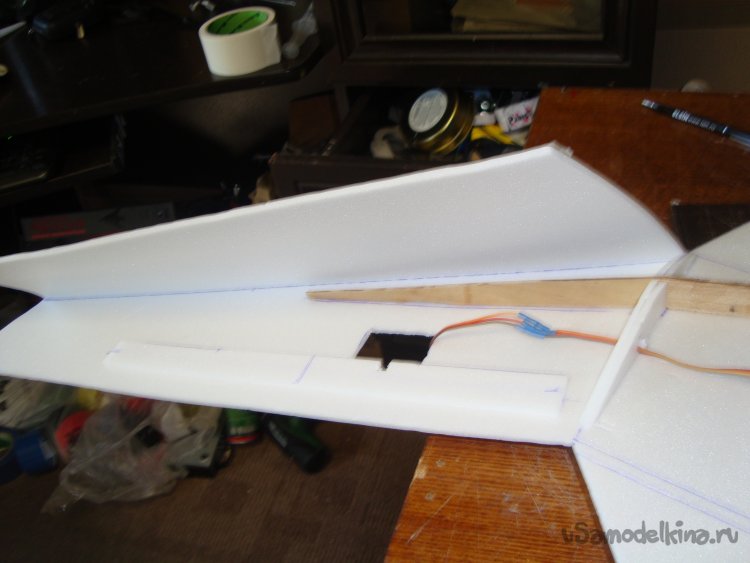

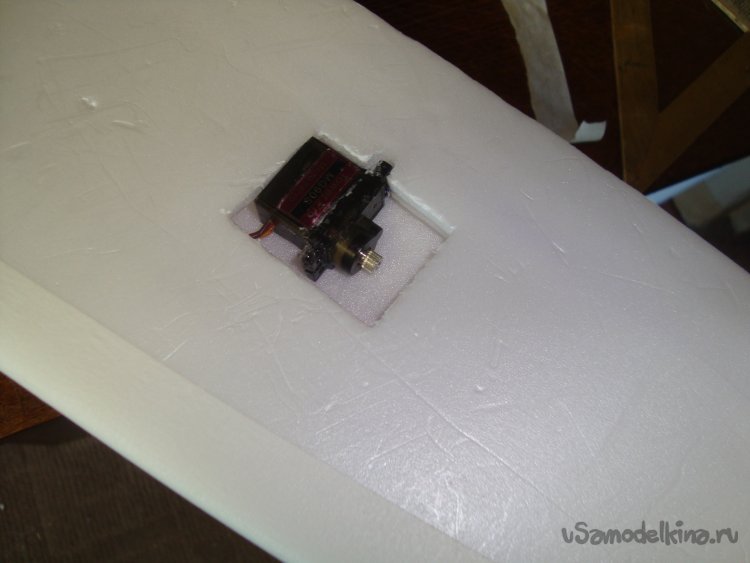

    Вклеил сервомашинки на элероны.

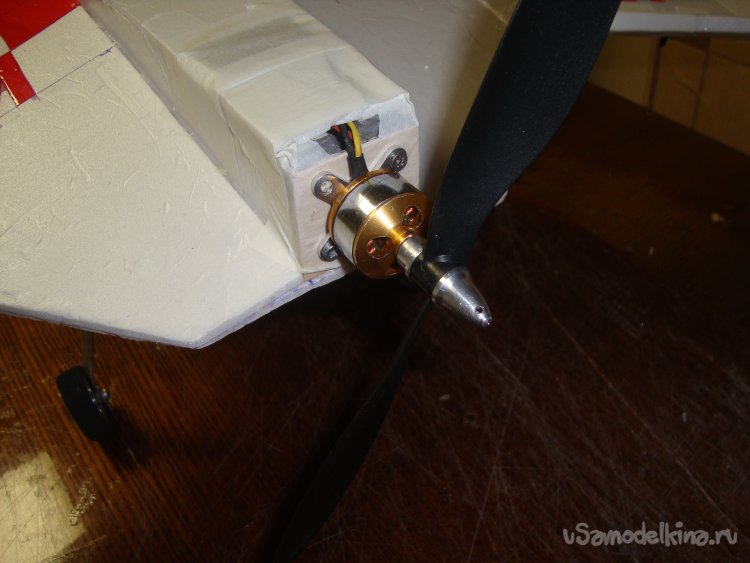

    Вклеил кусочек утеплителя и кусочек 3 мм. фанерки, для установки мотора. Установил мотор.

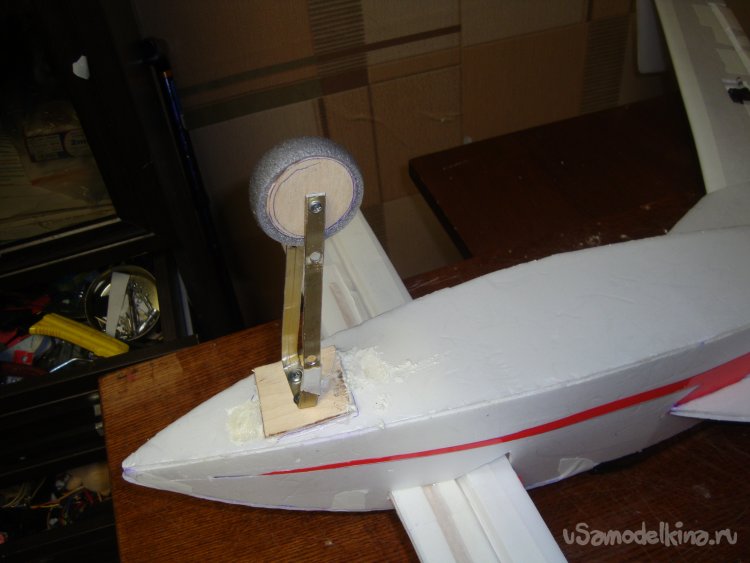

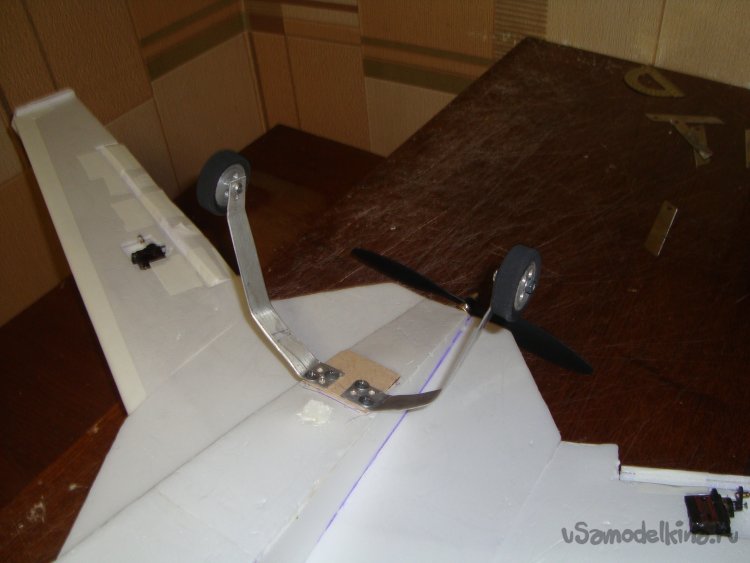

    Смонтировал шасси. Шасси подобрал готовые, от старых авиамоделей.


    Склеил кабину, обтянул чёрным скотчем, примерил на модель.

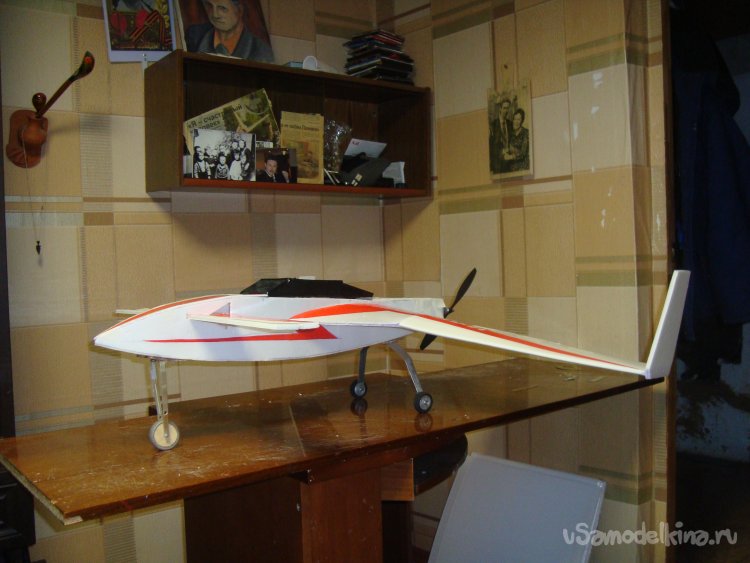

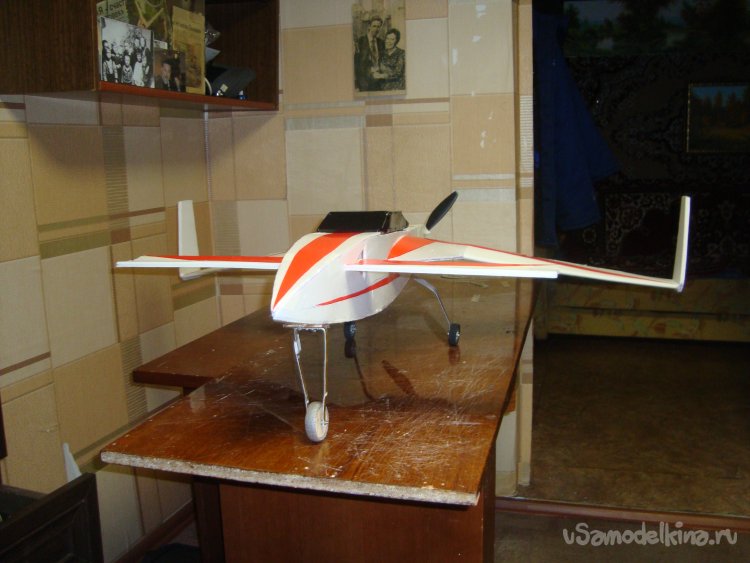

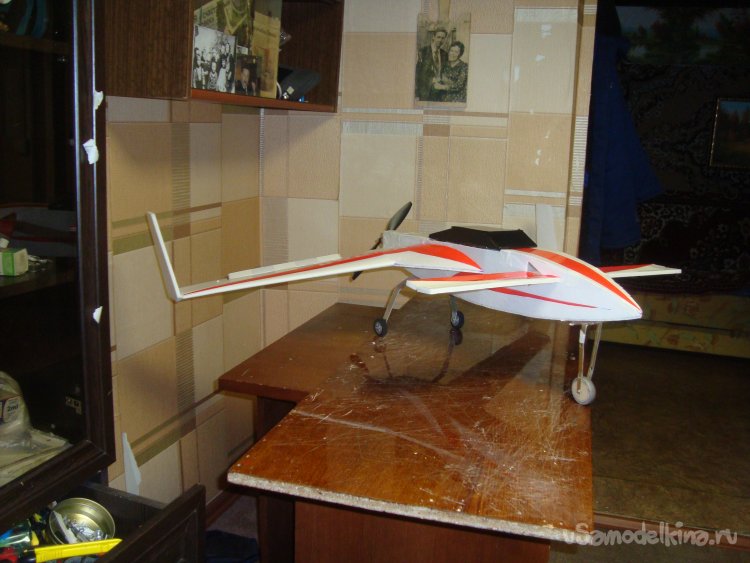

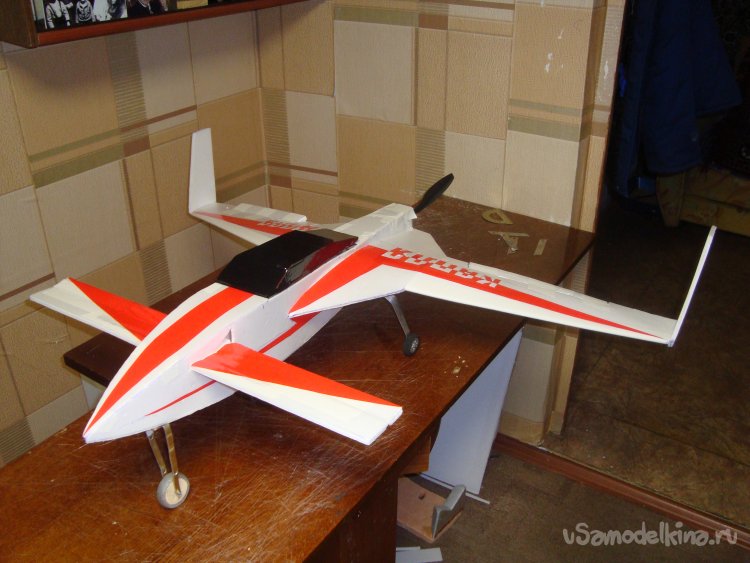

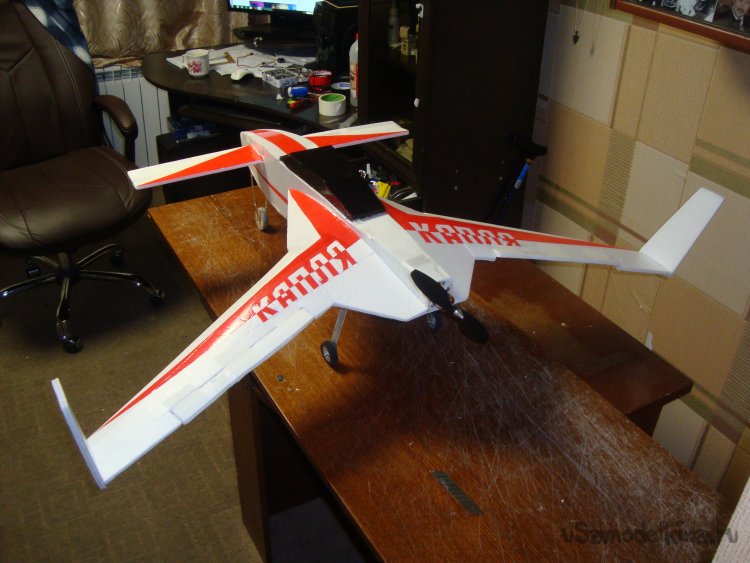

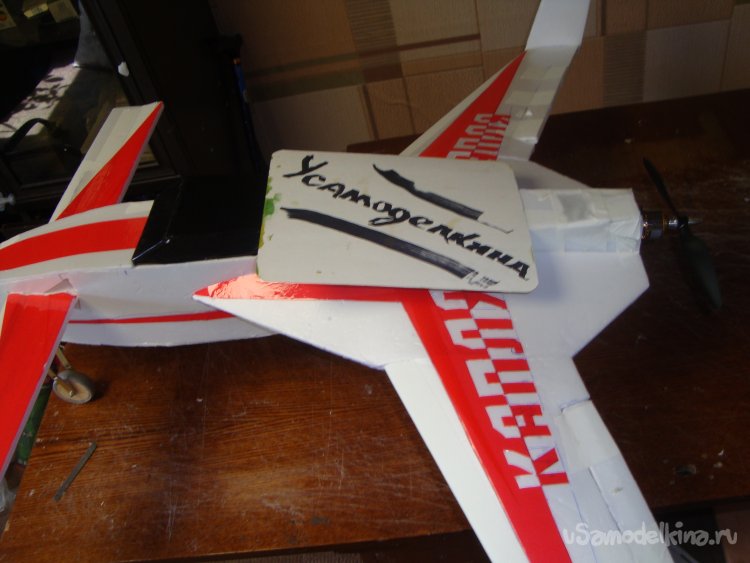

    Модель готова. Осталост подсоединить тяги к элеронам.



    Фотографии специально для сайта «Усамоделкина».

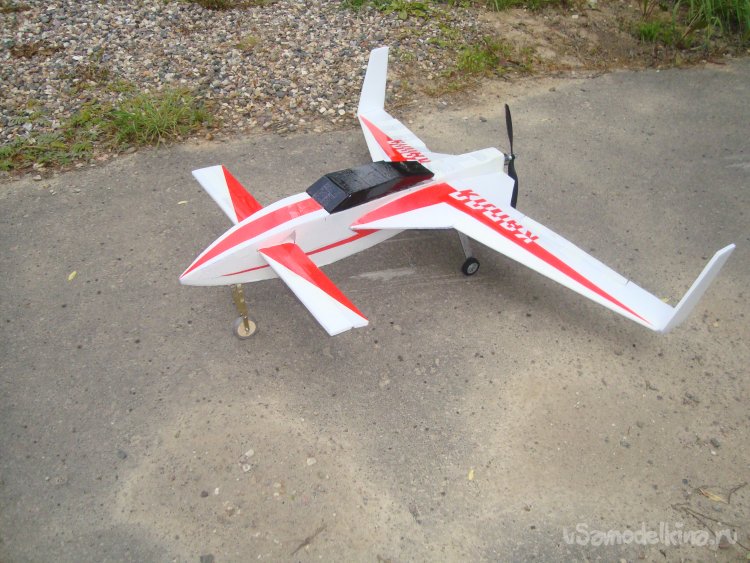

    Так работает руль высоты.

    А это работа элеронов.

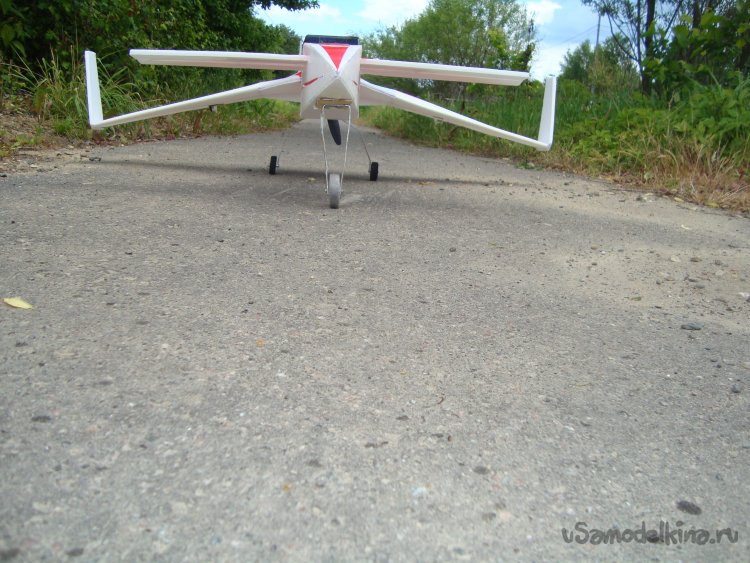

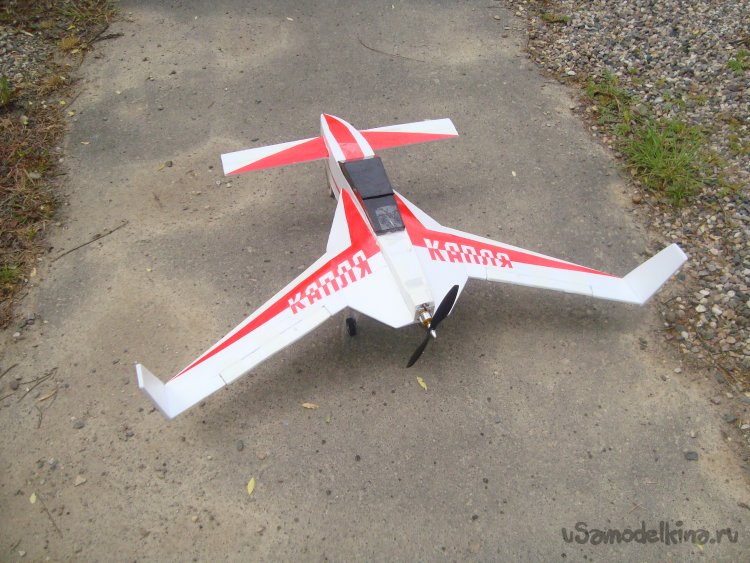

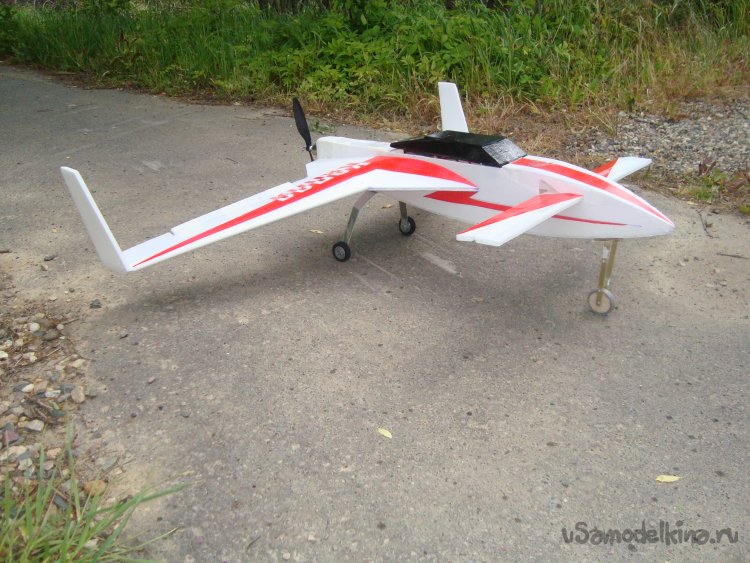

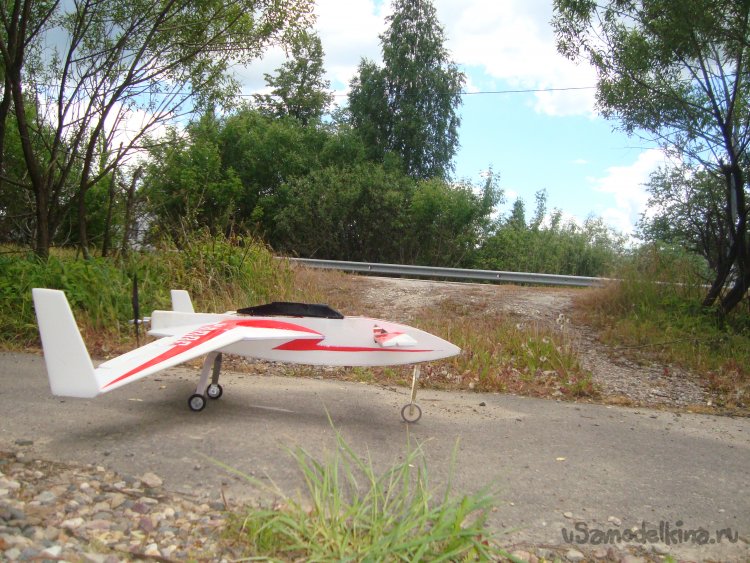

    Модель на взлётной полосе.





    Небольшое видео об этой модели.

    Вот и всё, о чём хотел рассказать.
    Спасибо за внимание.
    До скорого свидания в гостях У Cамоделкина.
    Желаю всем доброго здоровья, успехов в создании моделей и красивых полётов!
    Ваш Валериан Самоделкин.
