Да, пожалуй, этот планер можно с полной уверенностью назвать мечтой и причислить эту модель к моей серии заметок «Модели выходного дня».

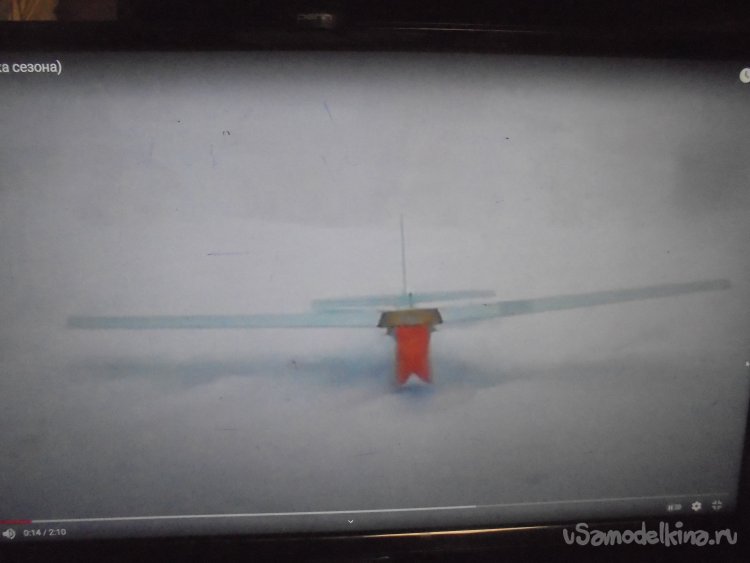

Начну всё по порядку. Увидел на Ютюбе видео ролик автора, модели которого я уже строил.
На этот раз автор поразил меня тем, что я, просмотрев видео ролик несколько раз, не сразу понял , как и за счёт чего летает его модель планера.

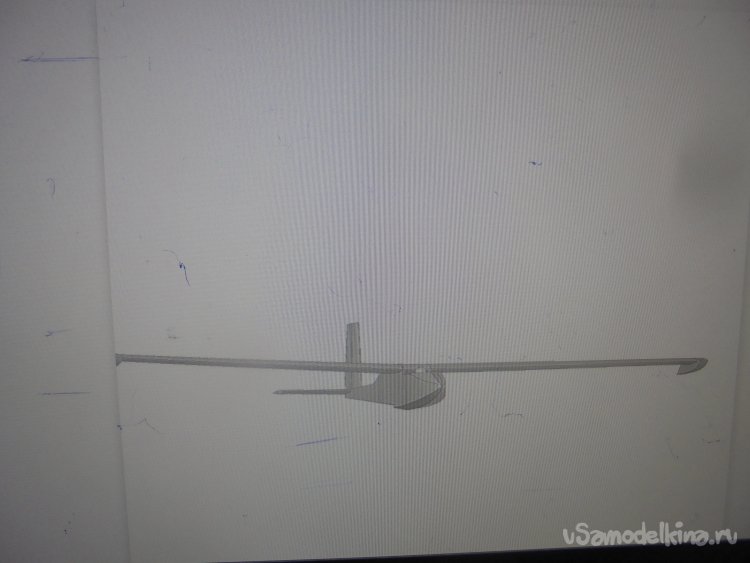

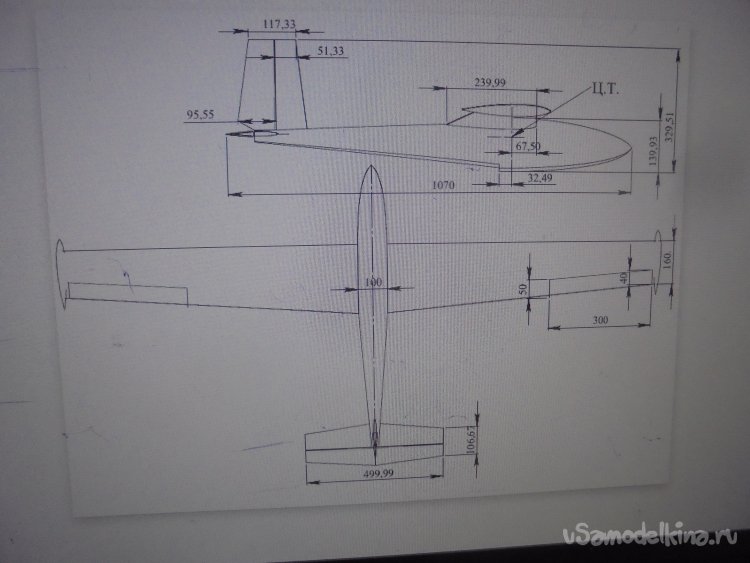

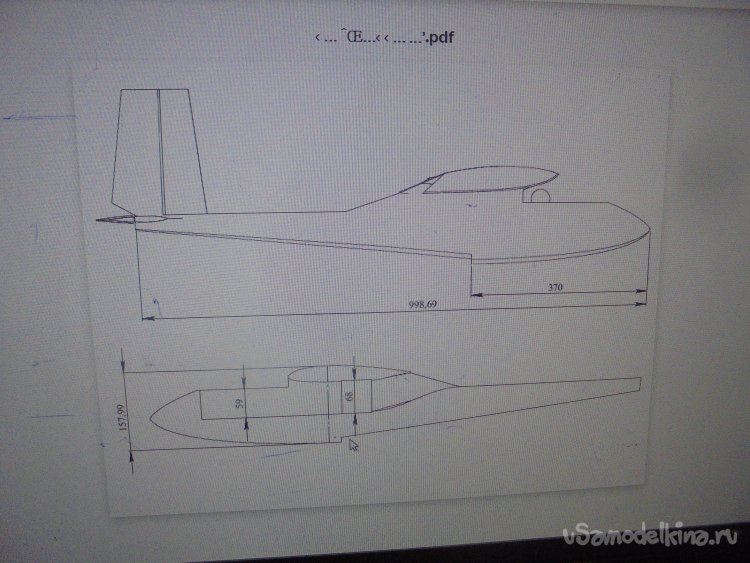

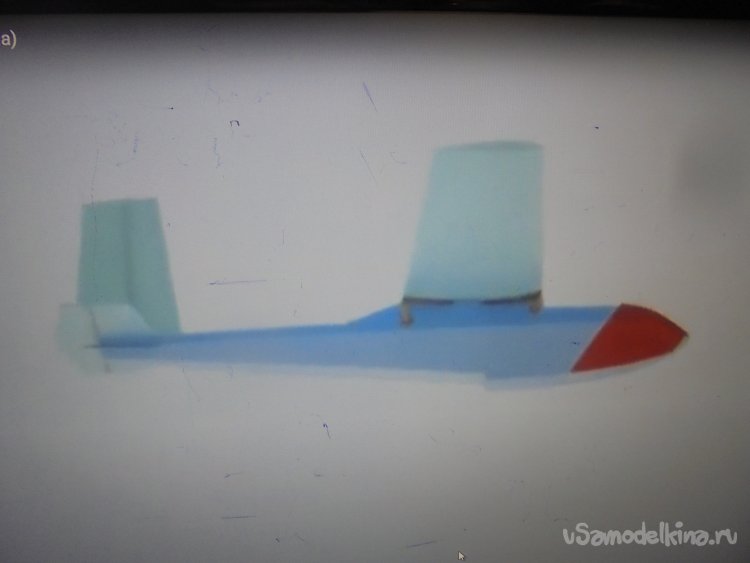

К сожалению конкретных чертежей, автор не предоставил, показал только эскизные наброски и общий вид модели, но мне этого было достаточно.
Я дополнительно сделал фотографии модели спереди и сбоку.

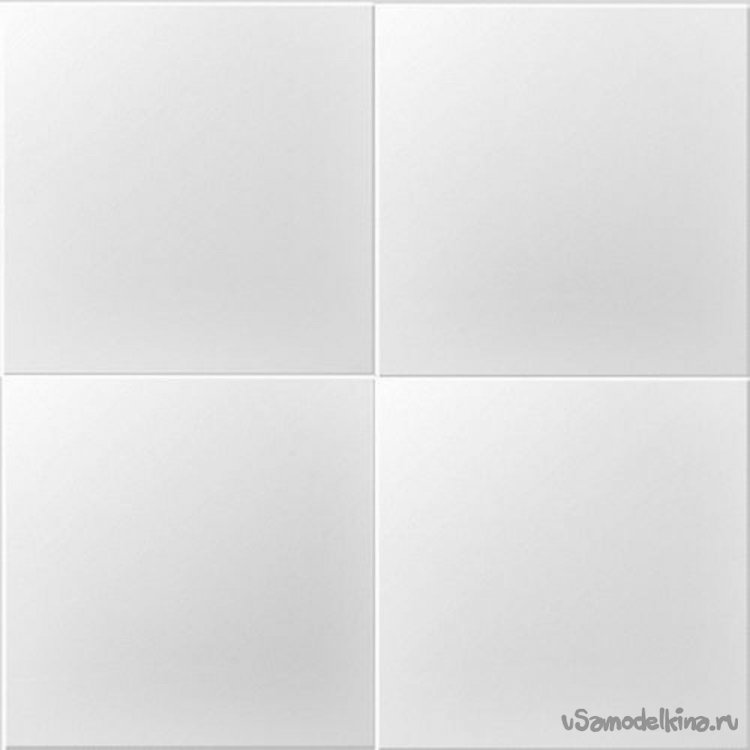

Для создания модели применил гладкую, белую потолочную плитку.
Склеивал универсальным, влагостойким , полимерным клеем «РУССКИЙ ТИТАН»
Несколько слов о размерах модели и электронике.
Длина – 1070 мм.
Размах- 1600 мм.
Импеллер – 70 мм. с тягой около 1500 г.
Сервомашинки –MG90S.
Регулятор – 80А.
Аккумулятор – 3700mAh.
Как вы уже догадались, я начал создание модели с её крыльев, ведь у планера это самый важный элемент конструкции.

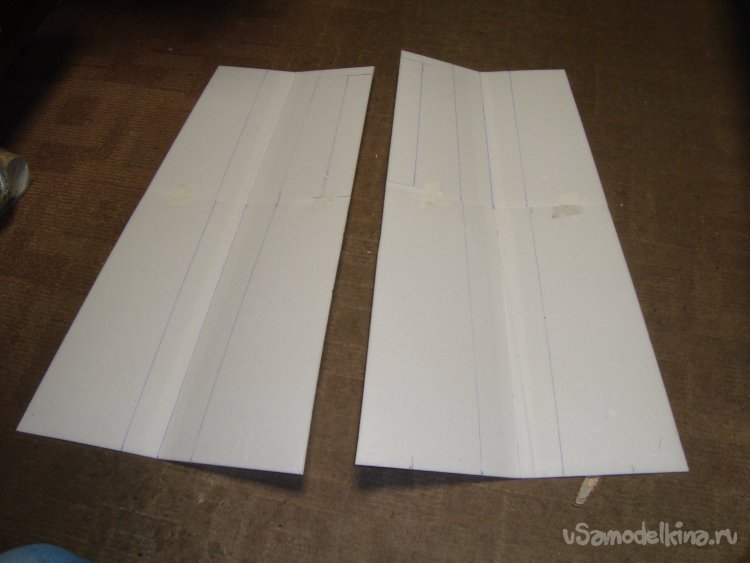

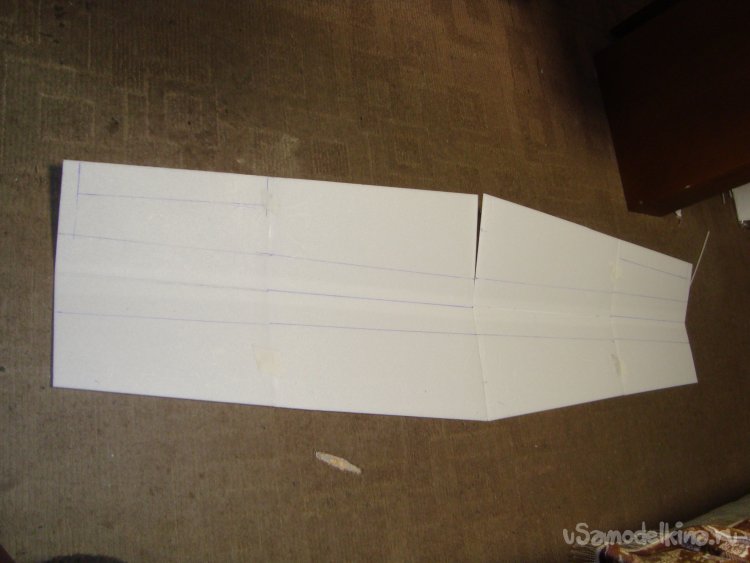

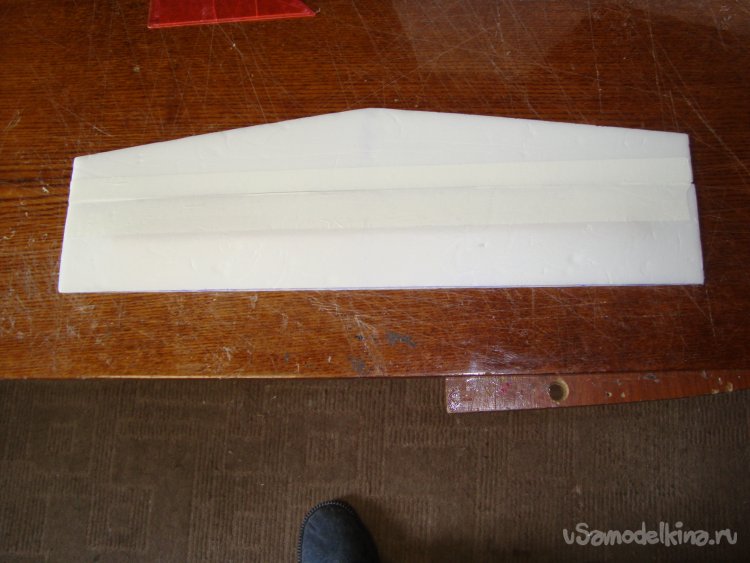

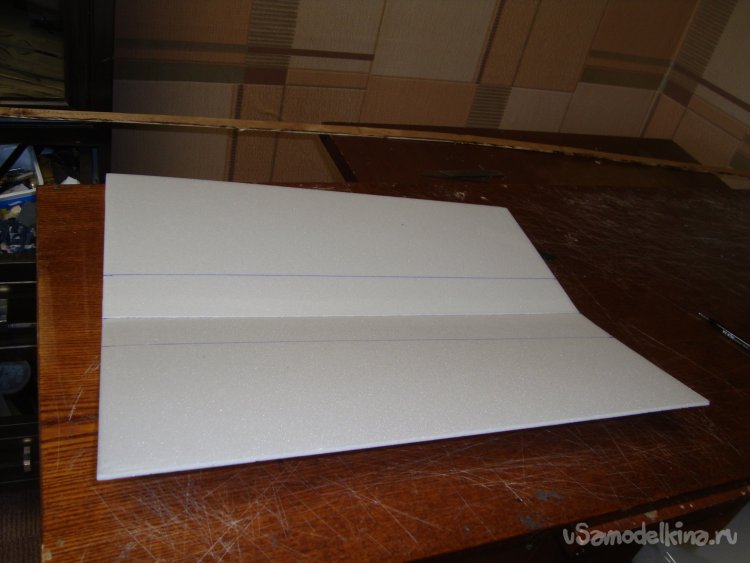

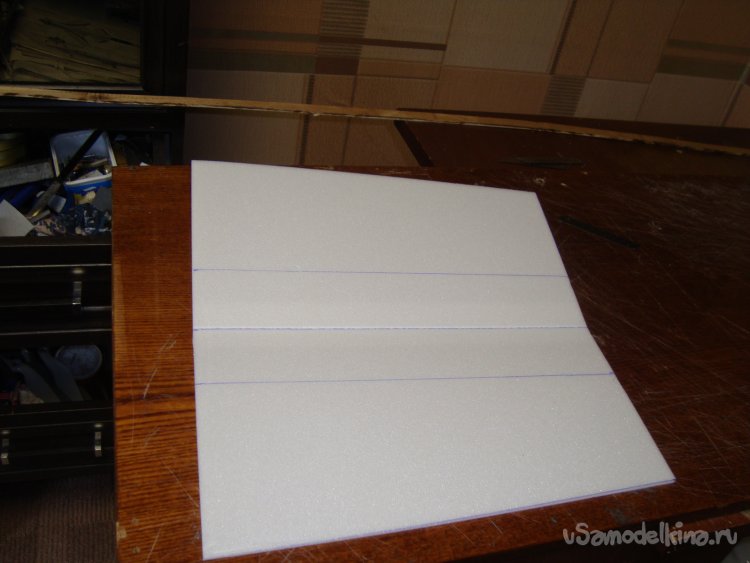

Вырезал из потолочки заготовки на каждую консоль крыла.
Их получилось по две на каждую консоль.
В качестве лонжерона использовал, выпиленную из 4 мм. фанеры заготовку с нужным V углом.

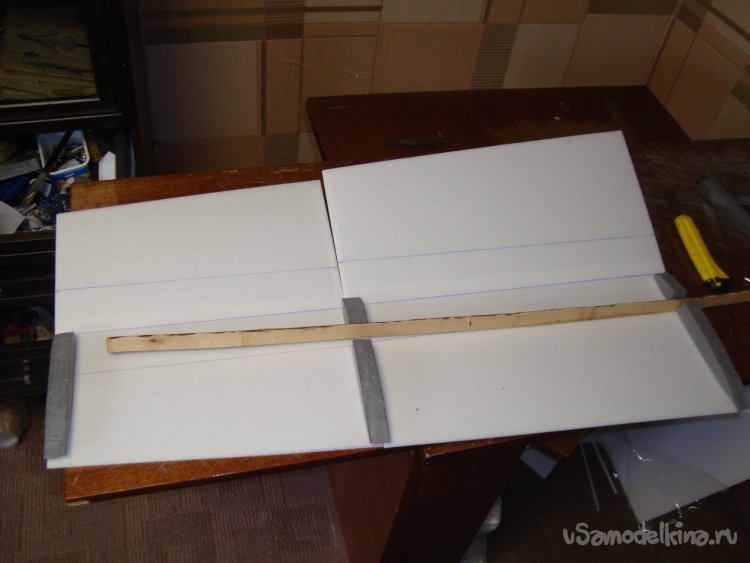

В местах, где будут вырезаться элероны, вклеил полоски подложки под ламинат, подогнав их по толщине элеронов.
Корневую и концевые нервюры вырезал из кусочков листового утеплителя, толщиной 20 мм.

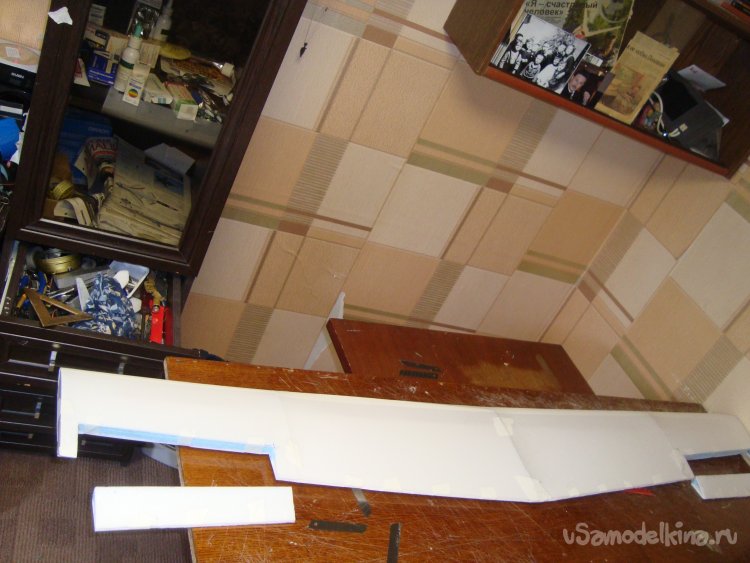

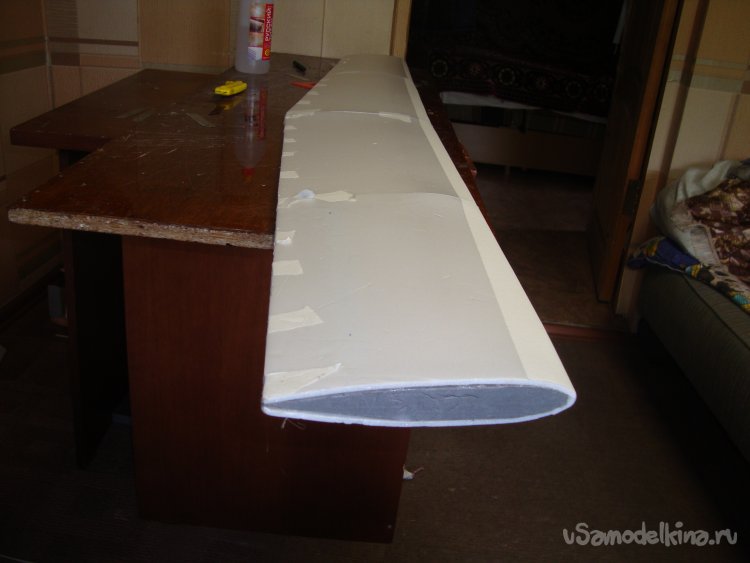

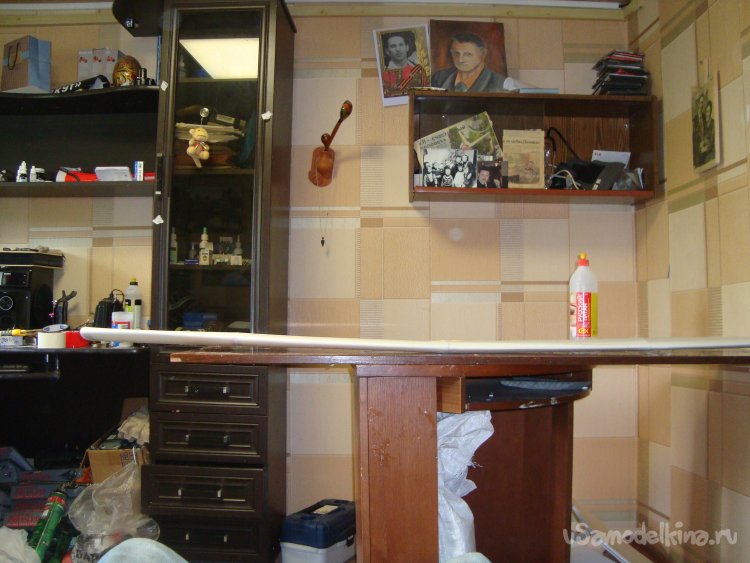

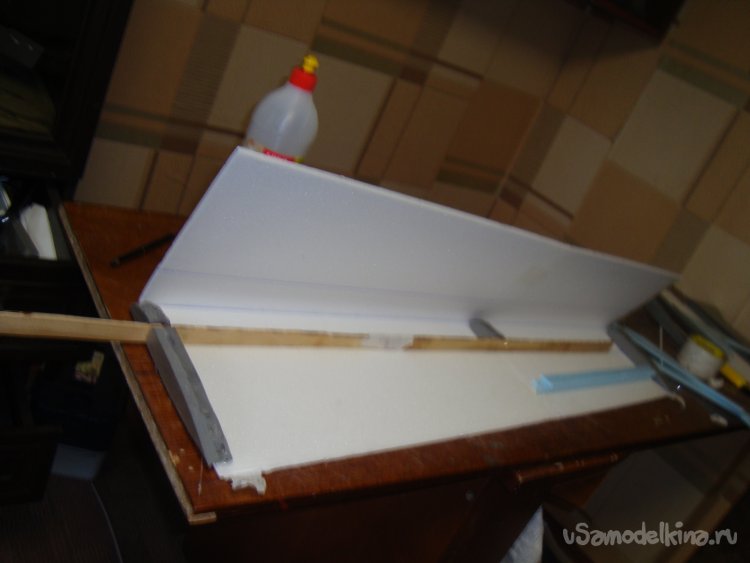

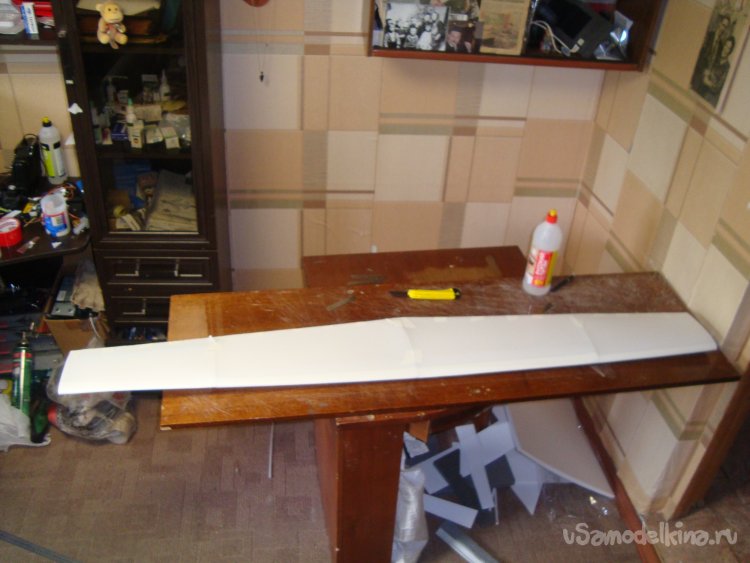

Склеил детали крыла. Получилось очень красивое и лёгкое крыло с V углом.

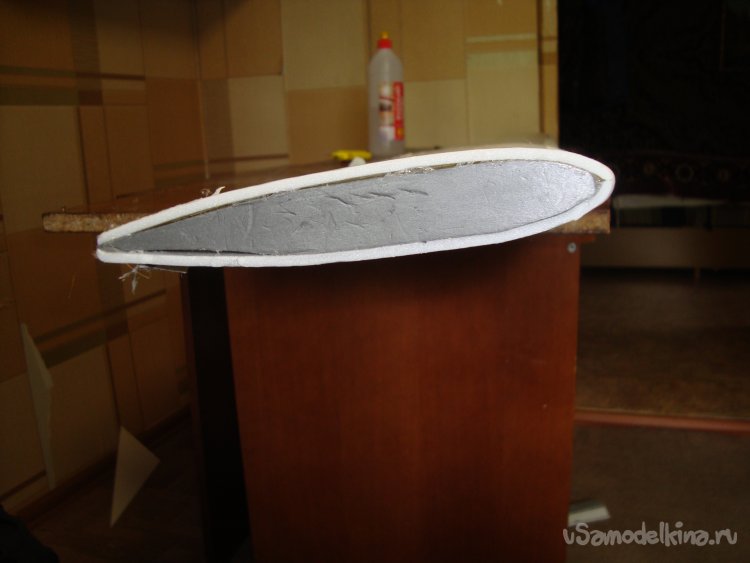

Вот такой профиль у крыльев получился.

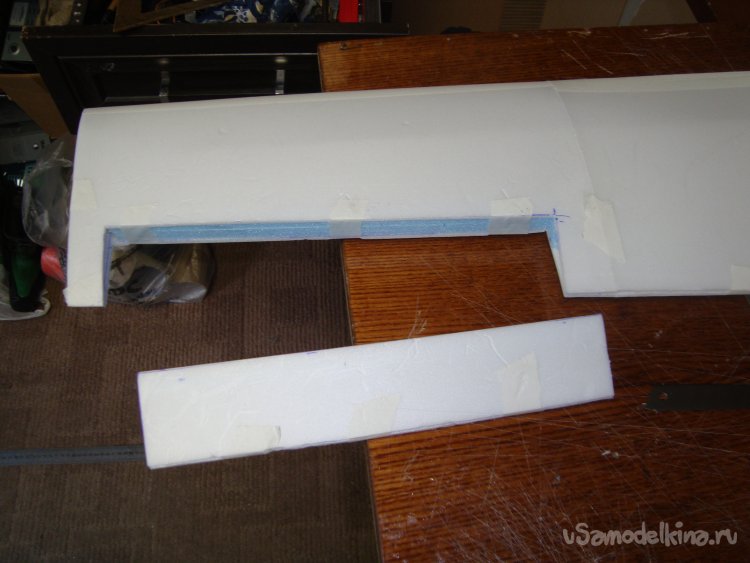

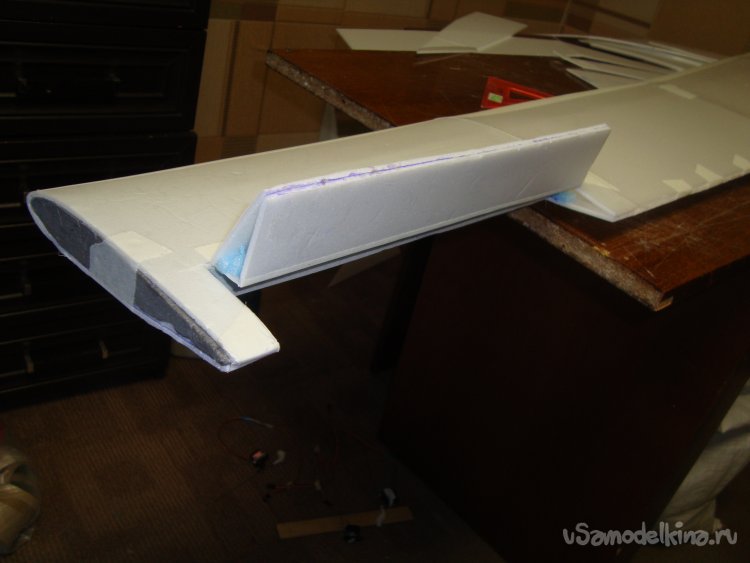

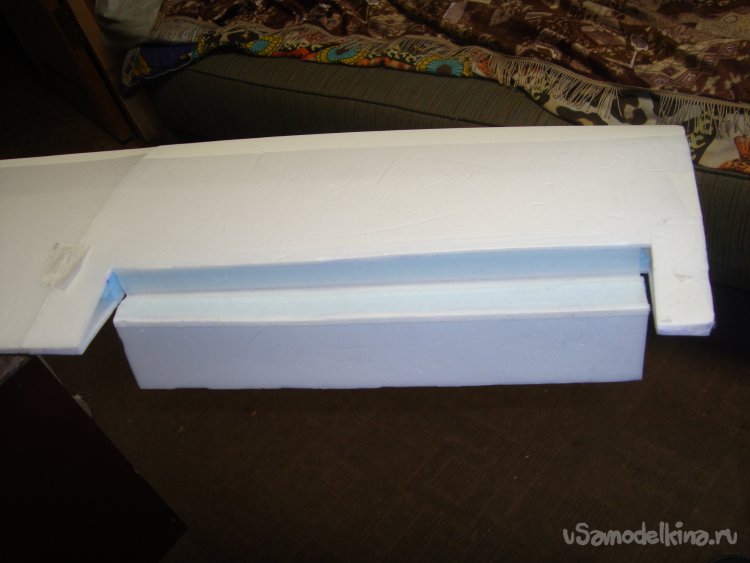

Вырезал элероны.

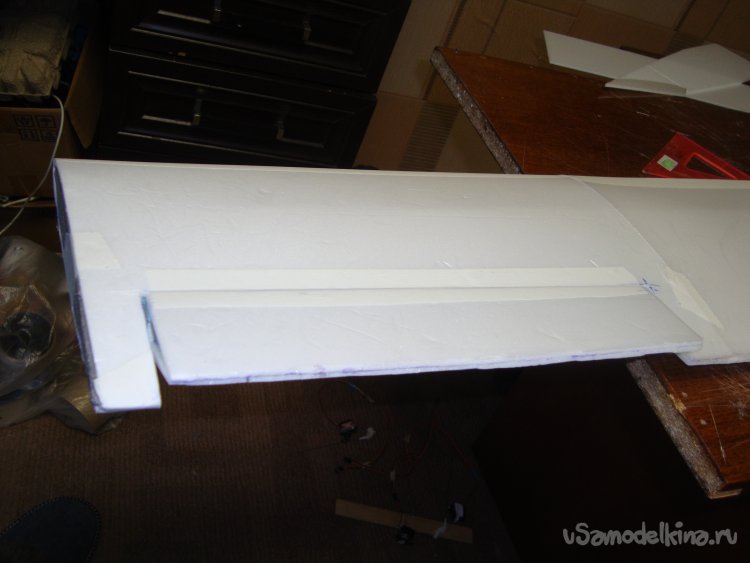

Элероны навесил на бумажный, малярный скотч.

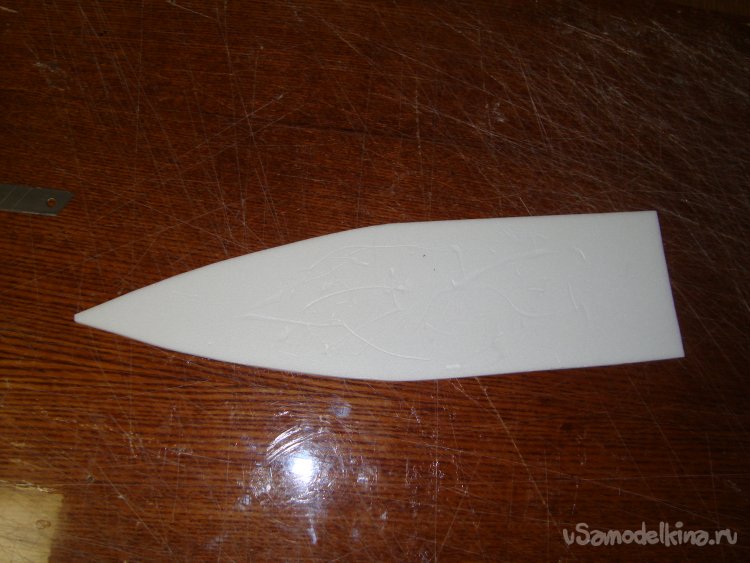

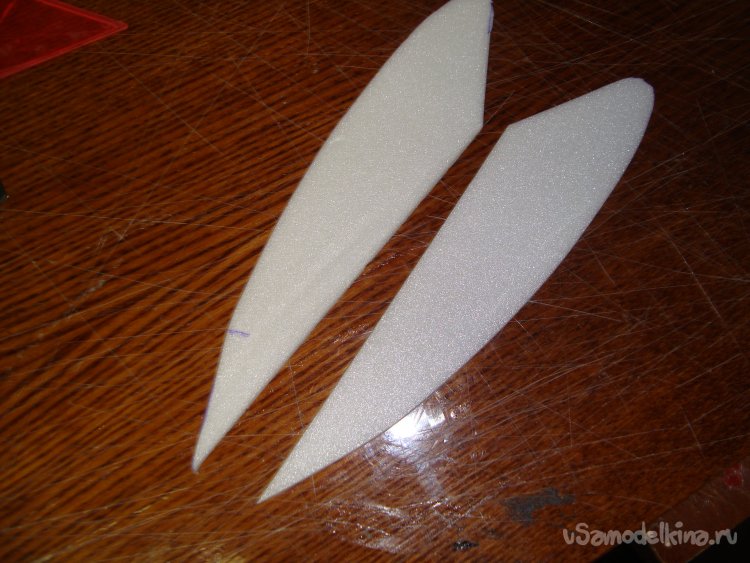

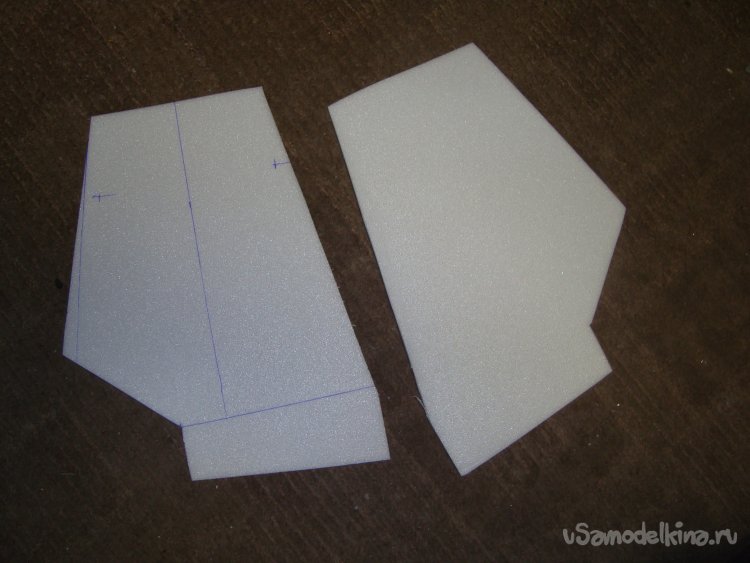

Фото Вырезал заготовки для концов крыльев – винглеты.

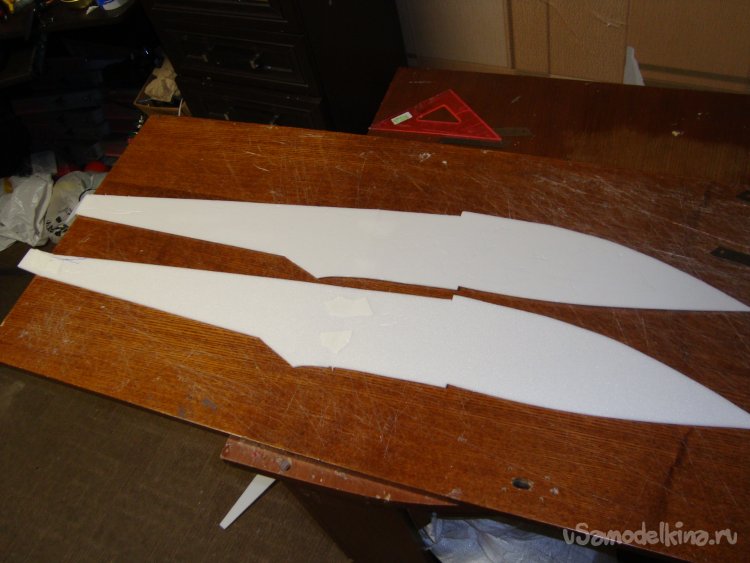

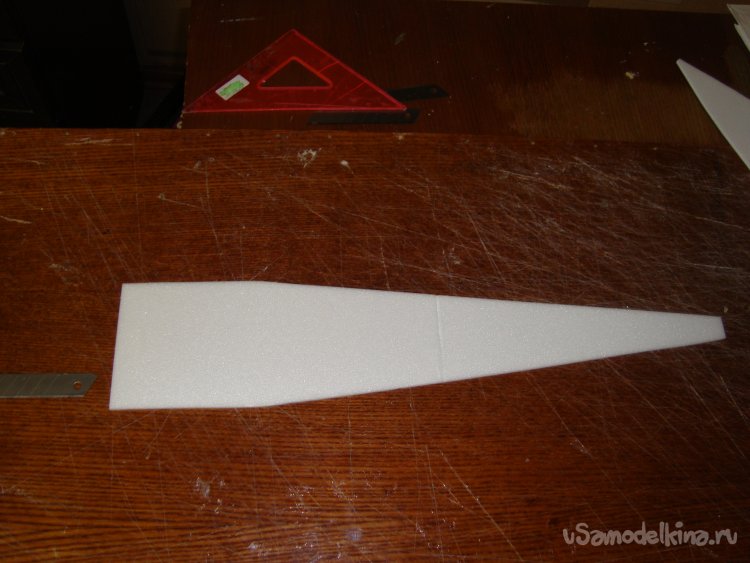

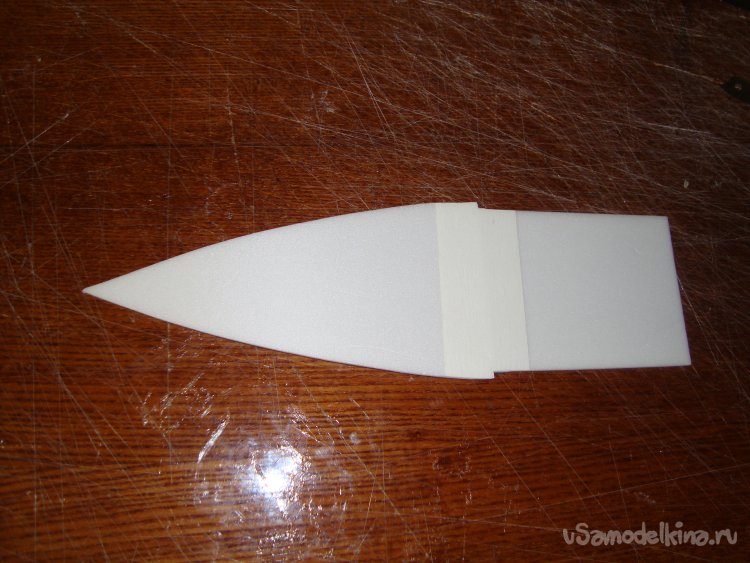

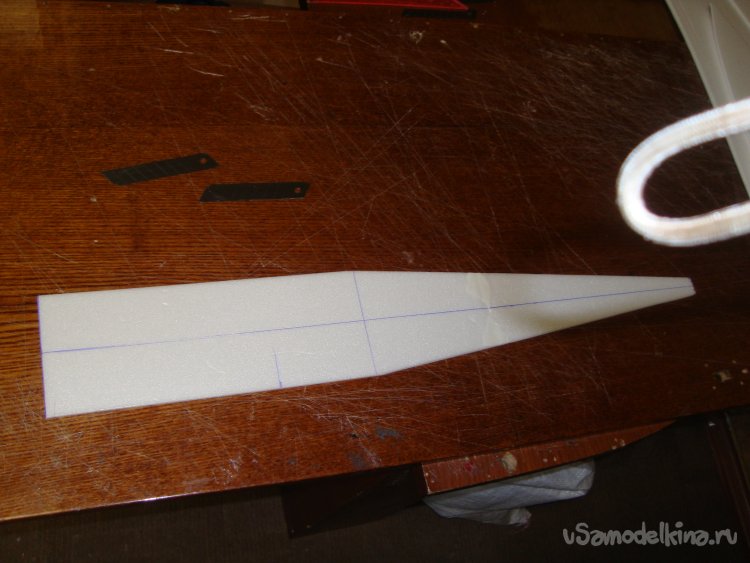

Вырезал заготовки для фюзеляжа.

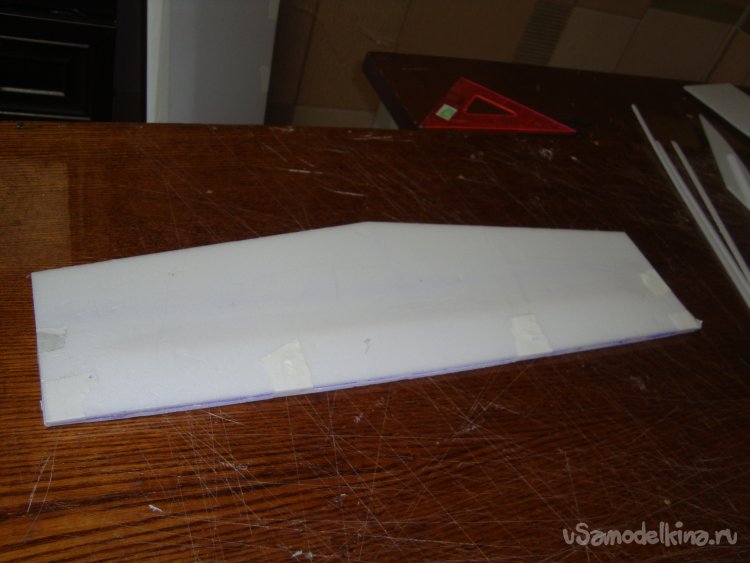

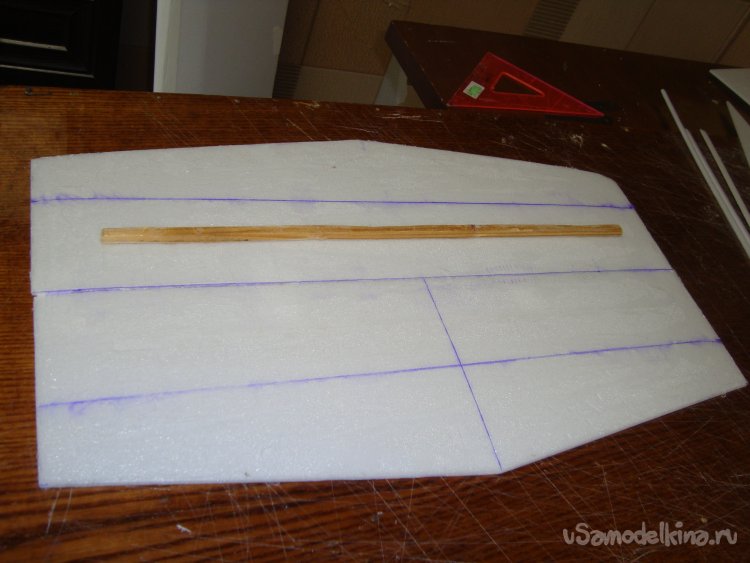

Вырезал заготовки для стабилизатора, При склеивании стабилизатора, усилил его деревянной реечкой сечением 4 х 4 мм.
До полной полимеризации клея положил под гнёт.

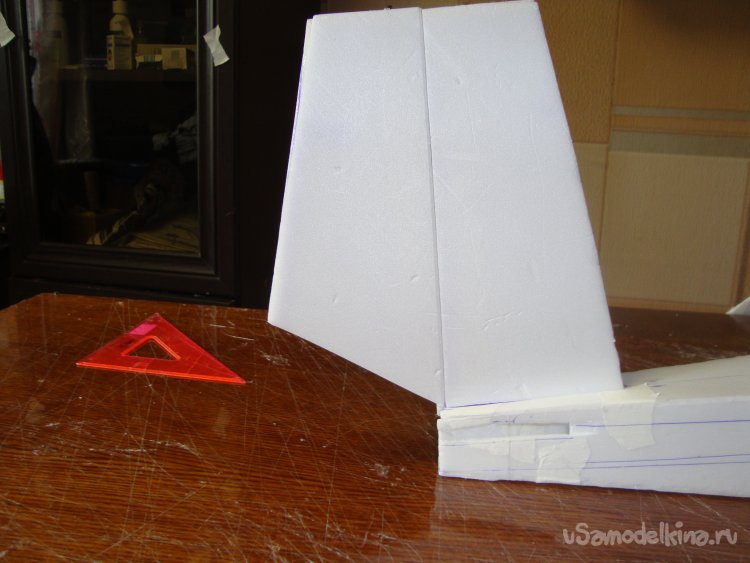

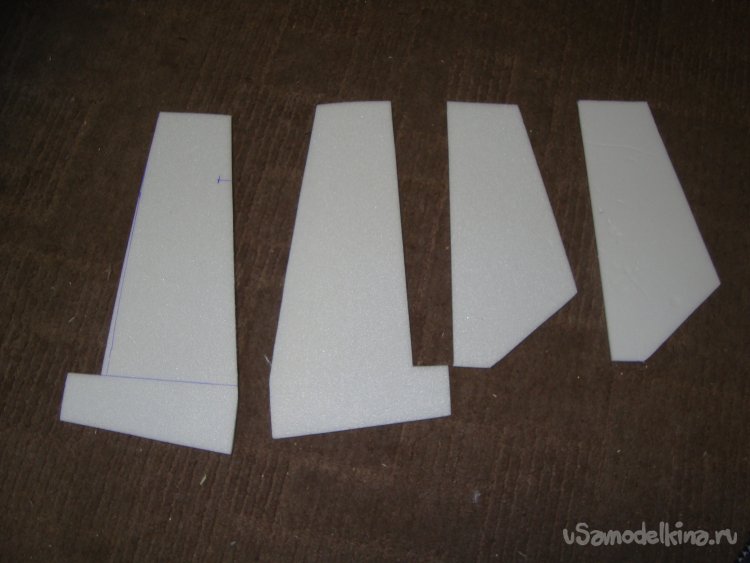

Вырезал заготовки киля и руля направления.
Для крепления импеллера вырезал вертикальные перегородки из потолочки, примерил.

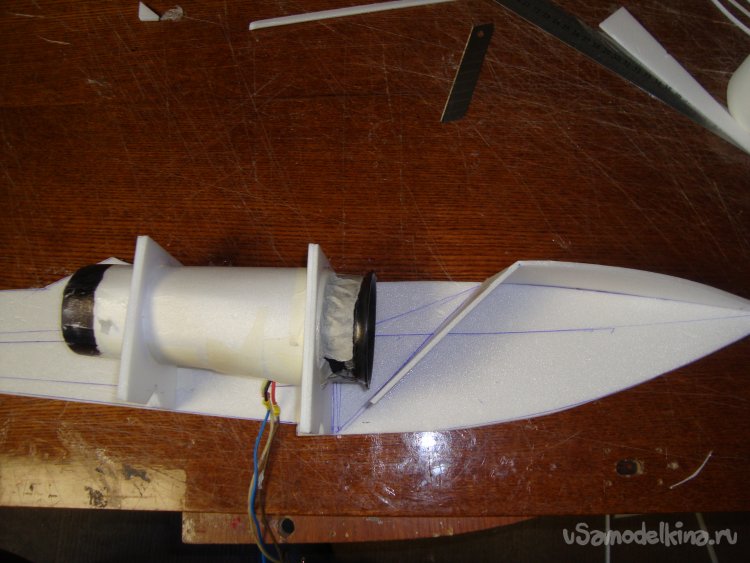

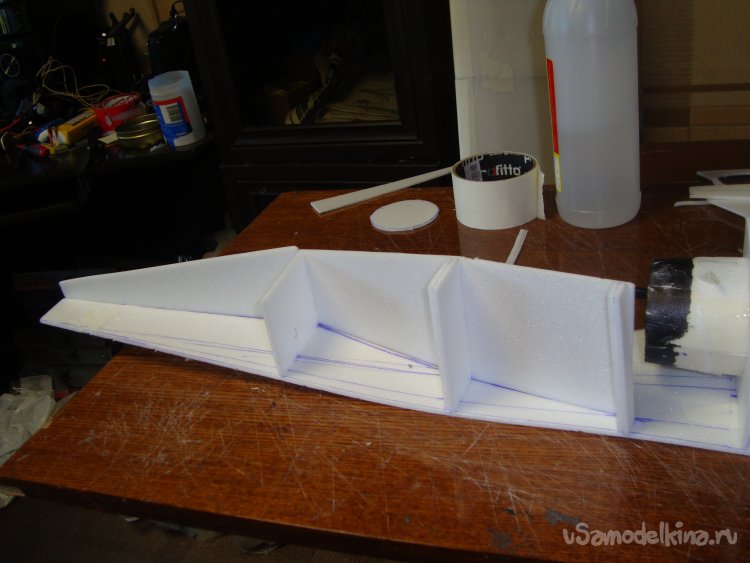

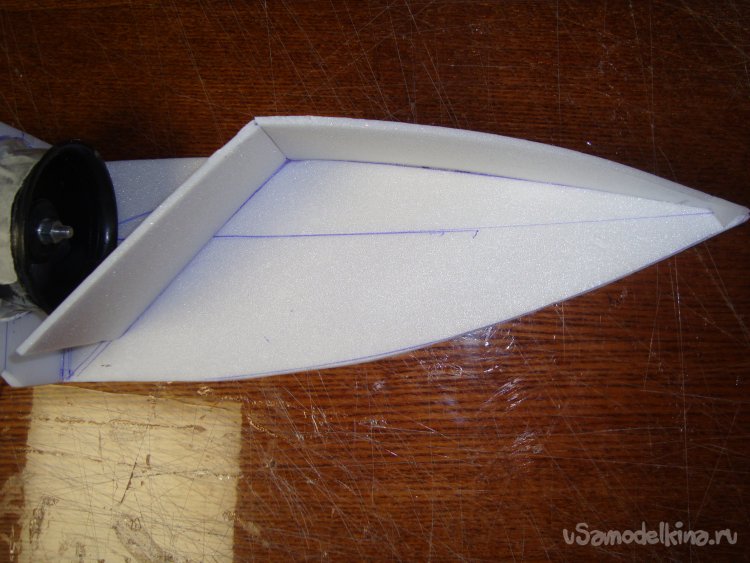

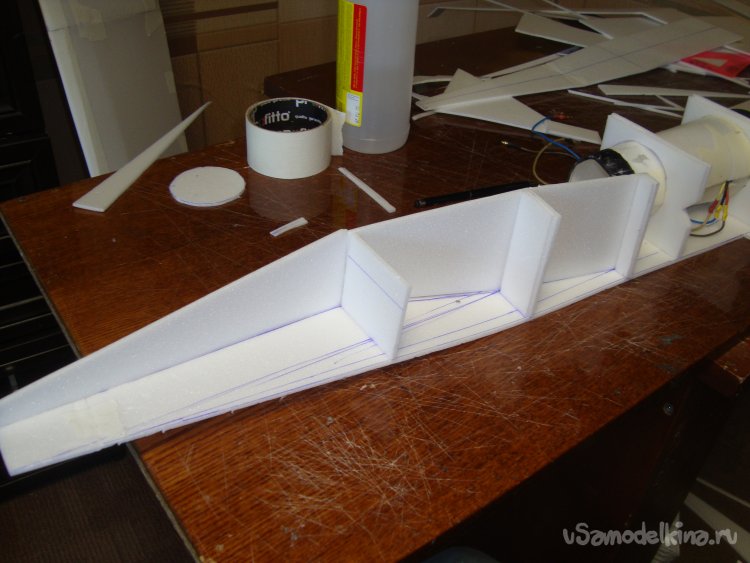

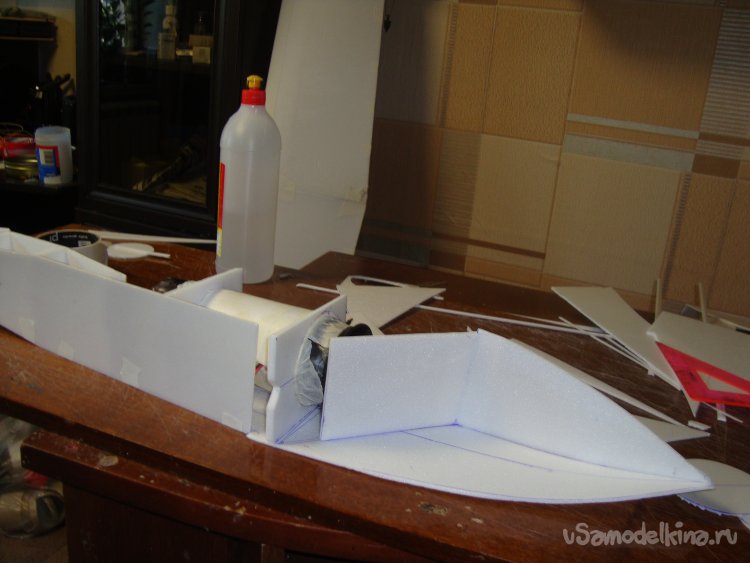

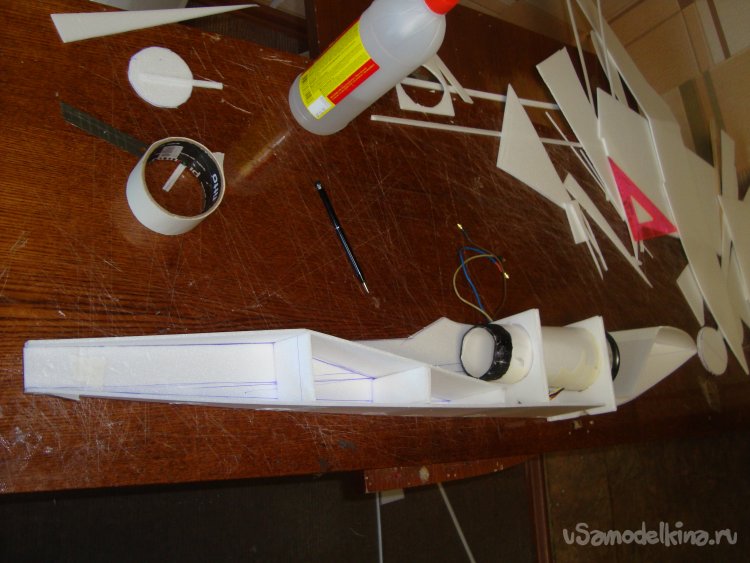

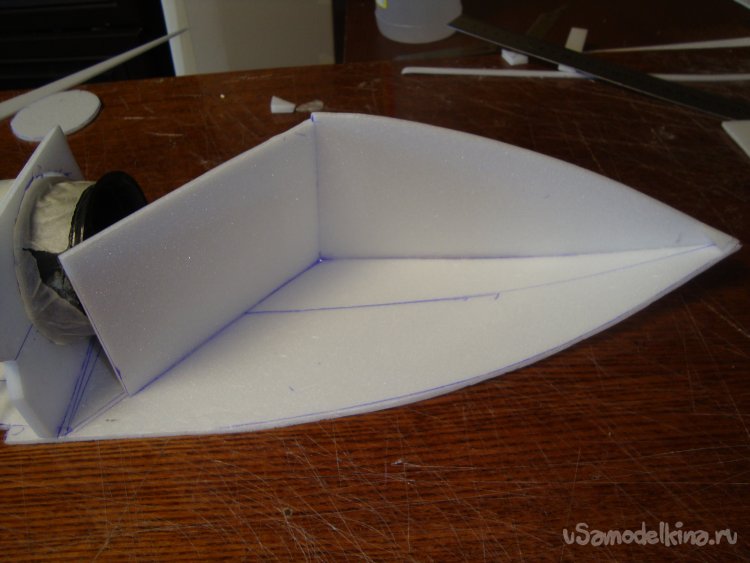

Начал монтировать вертикальные перегородки в носовой части фюзеляжа.

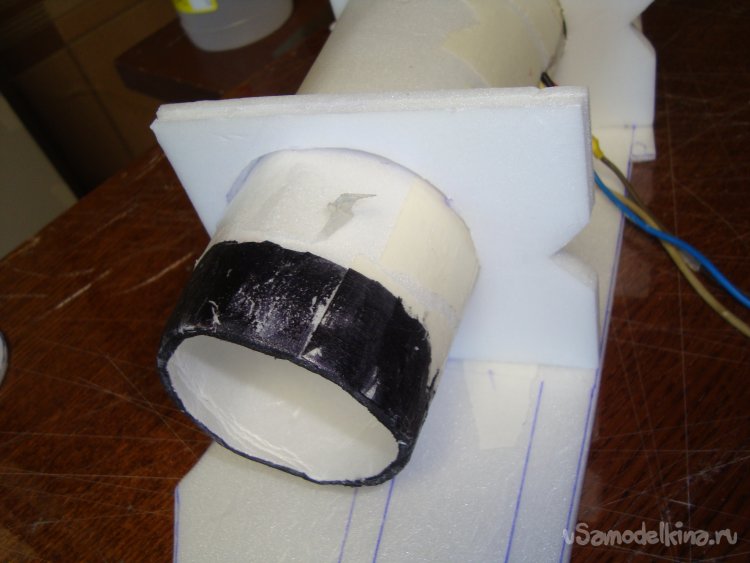

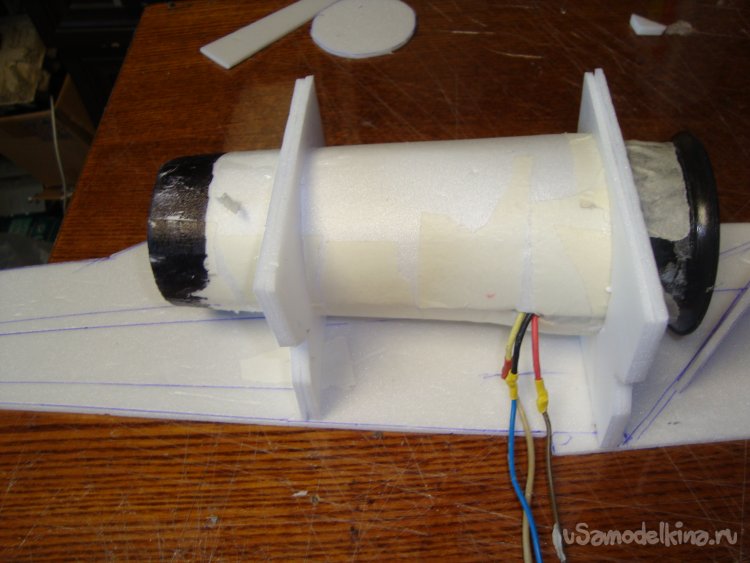

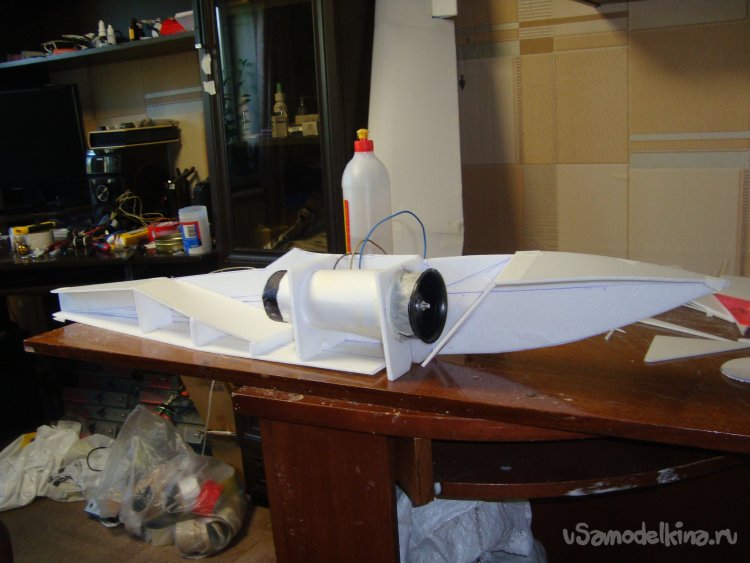

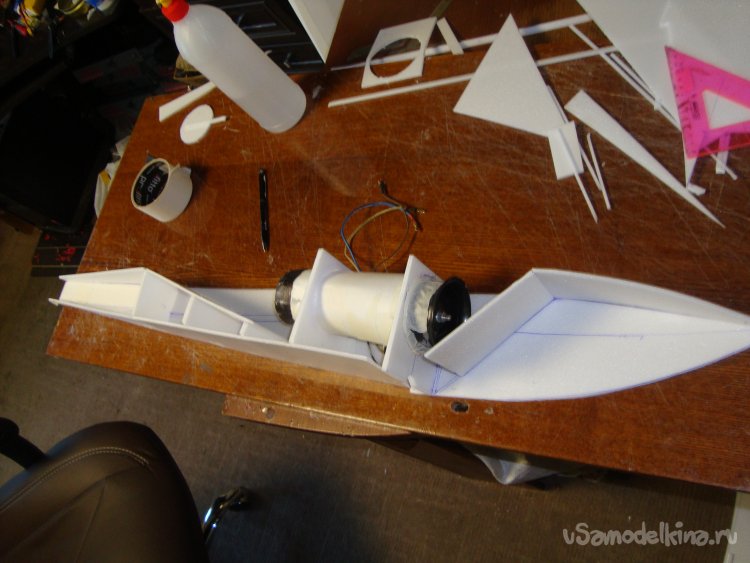

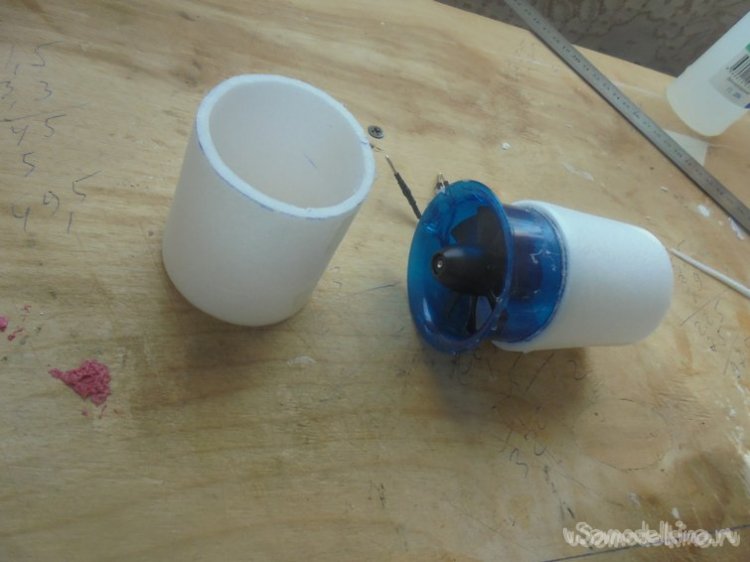

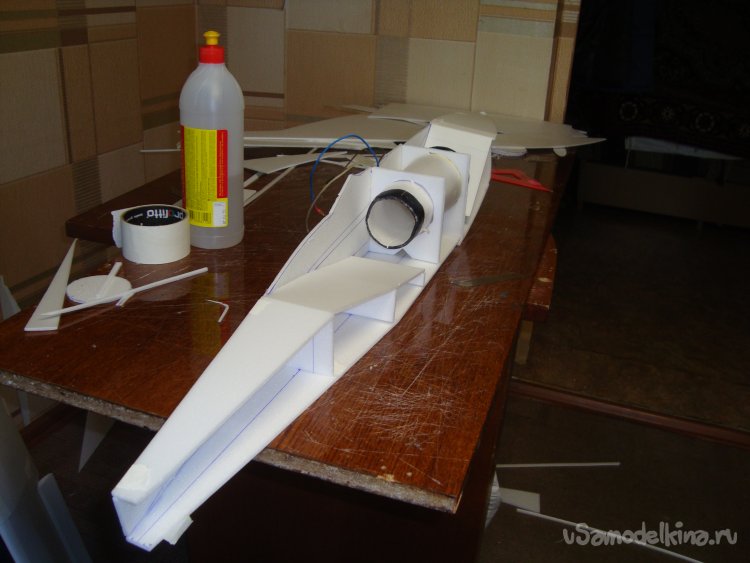

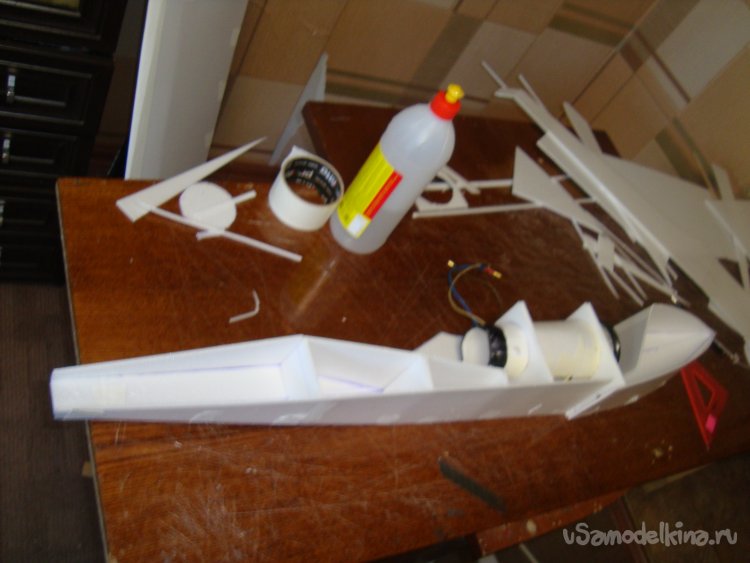

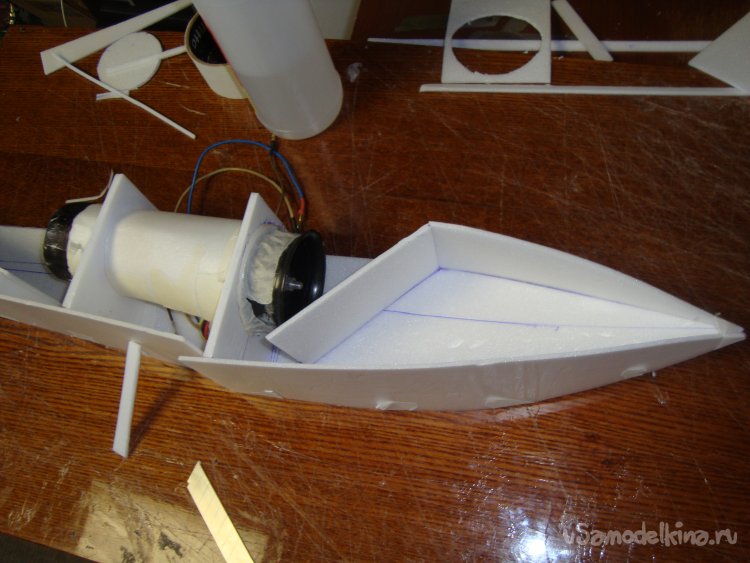

Смонтировал крепление импеллера. Импеллер, дополнительно, закрепил строительной пеной.

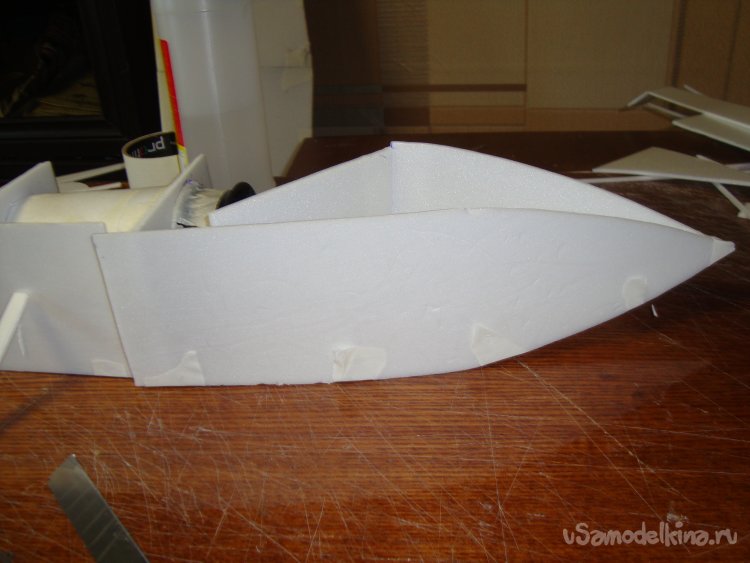

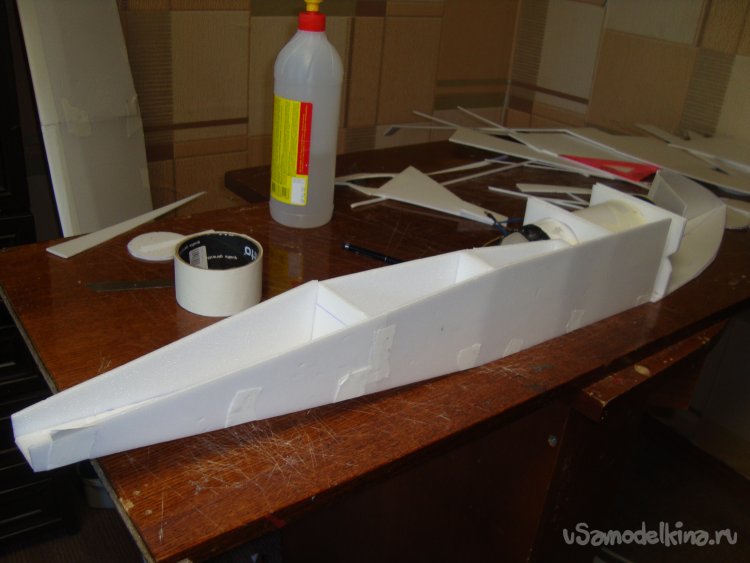

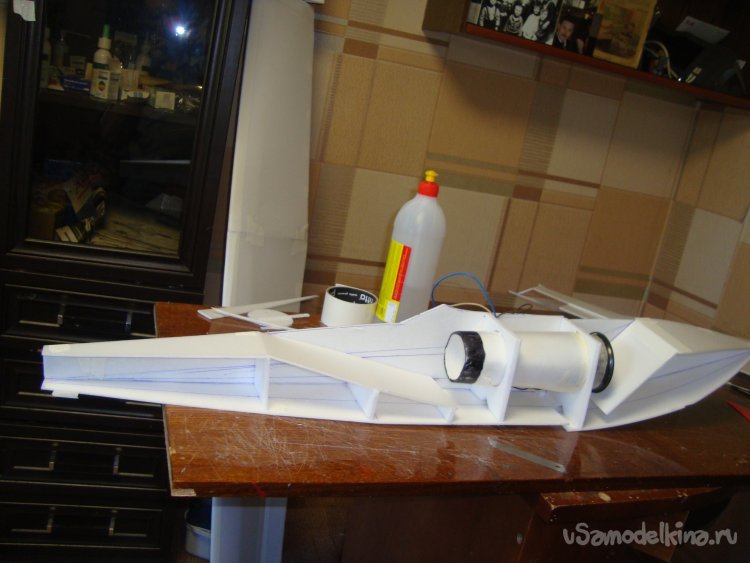

Перед установкой второй боковой стенки фюзеляжа, вклеил все оставшиеся перегородки.
Руль высоты, навесил на бумажный, малярный скотч

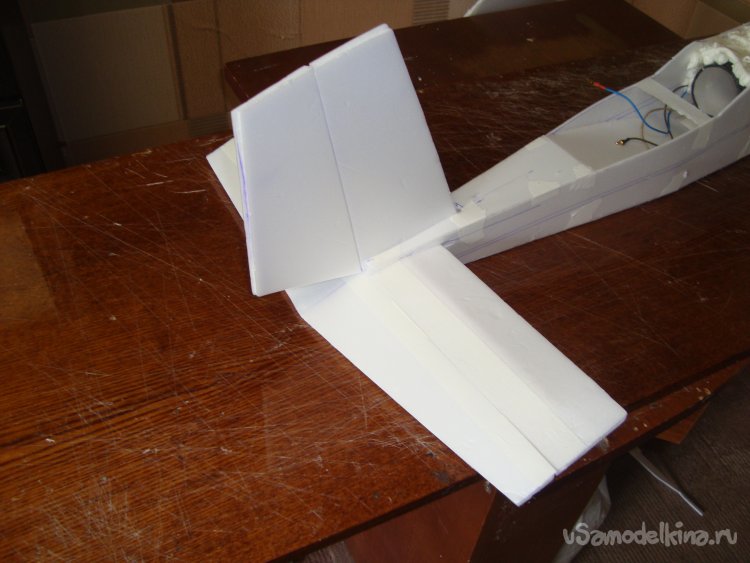

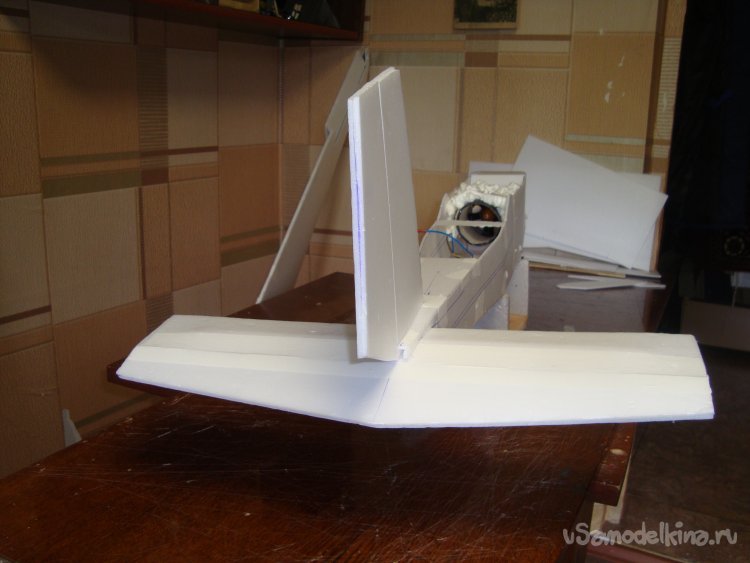

Так же смонтировал руль направления , примерил хвостовое оперение на фюзеляжи вклеил.

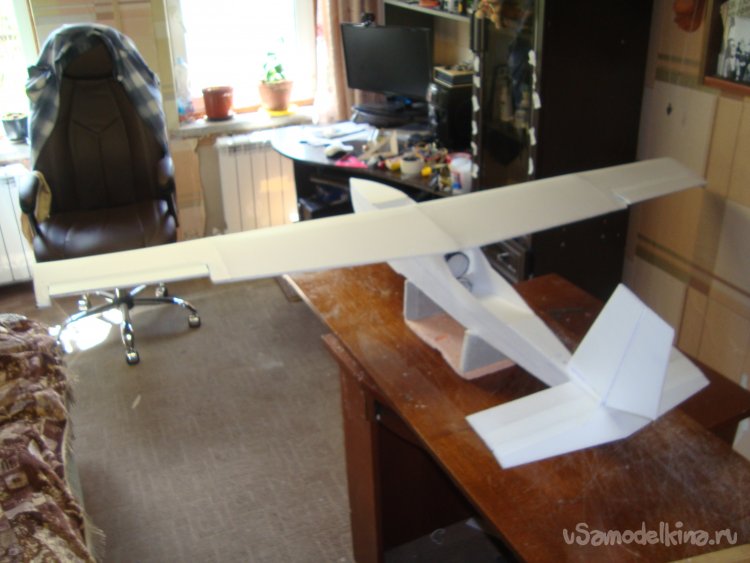

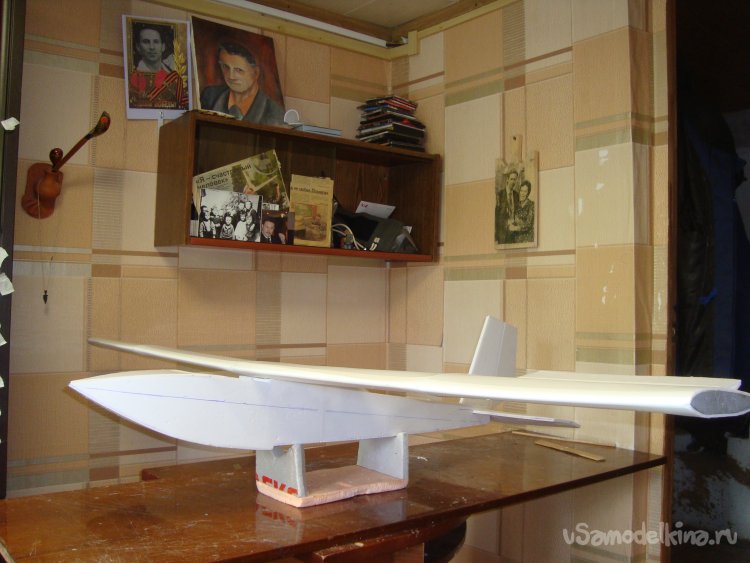

Смонтировал готовое крыло на фюзеляж

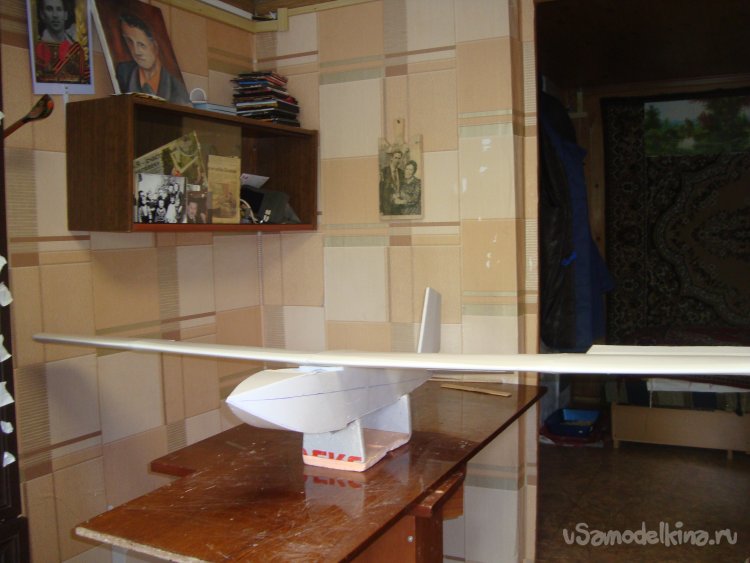

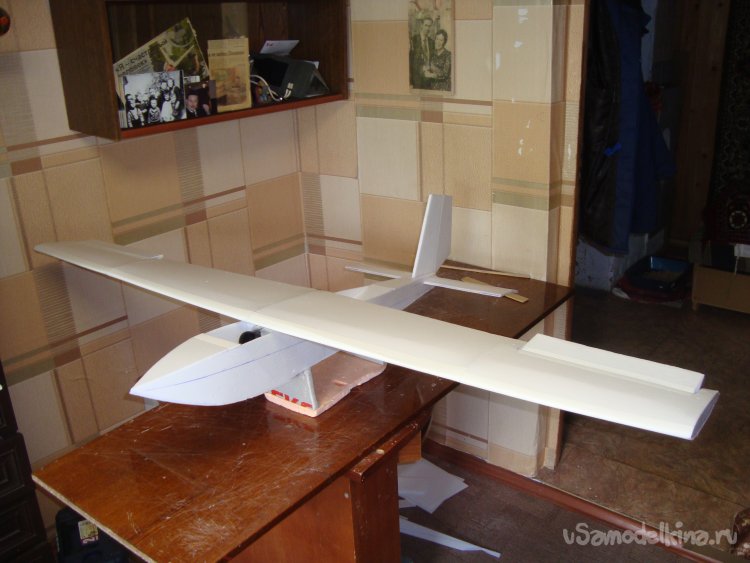

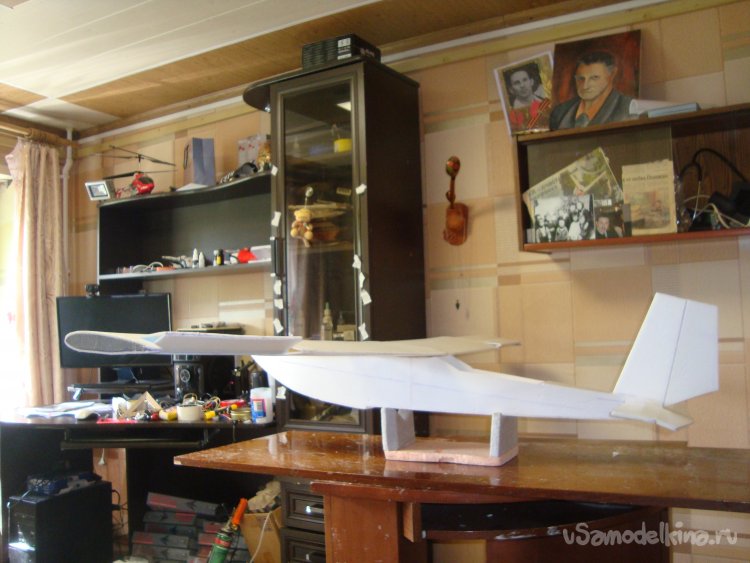

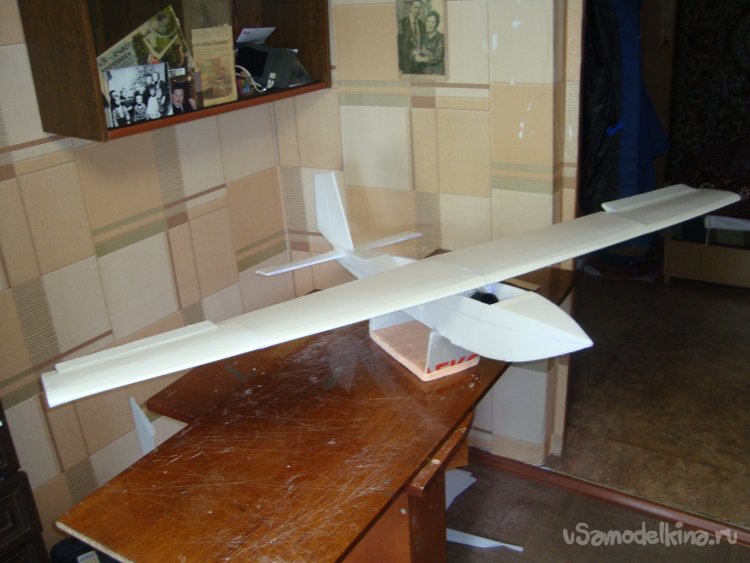

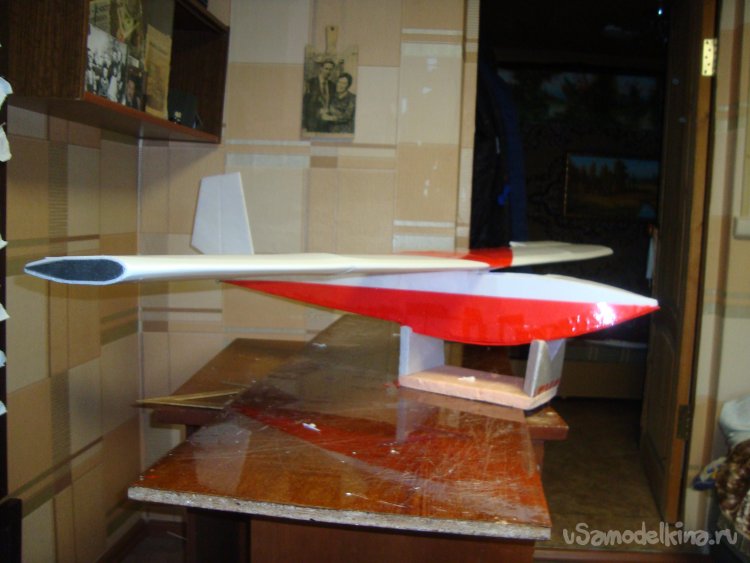

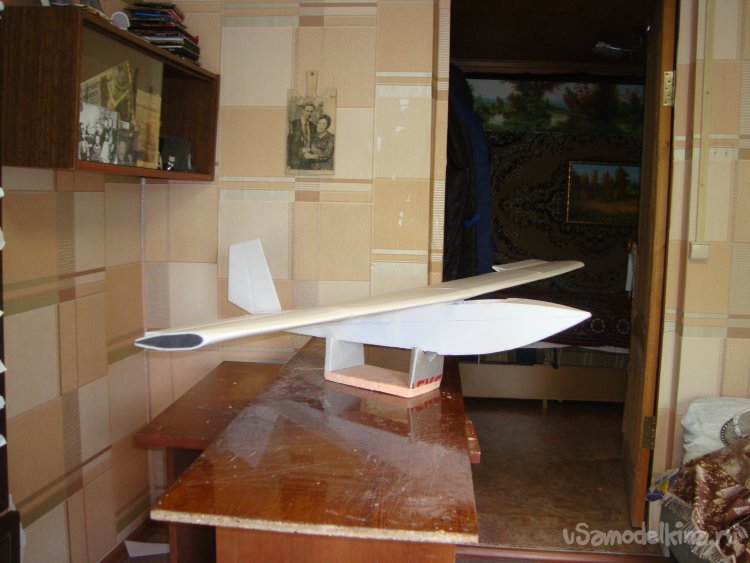

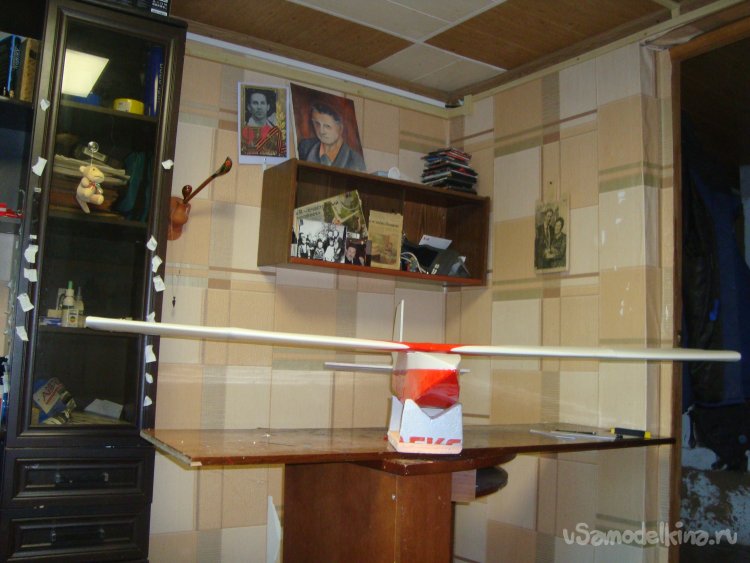

Вот такая модель получилась.

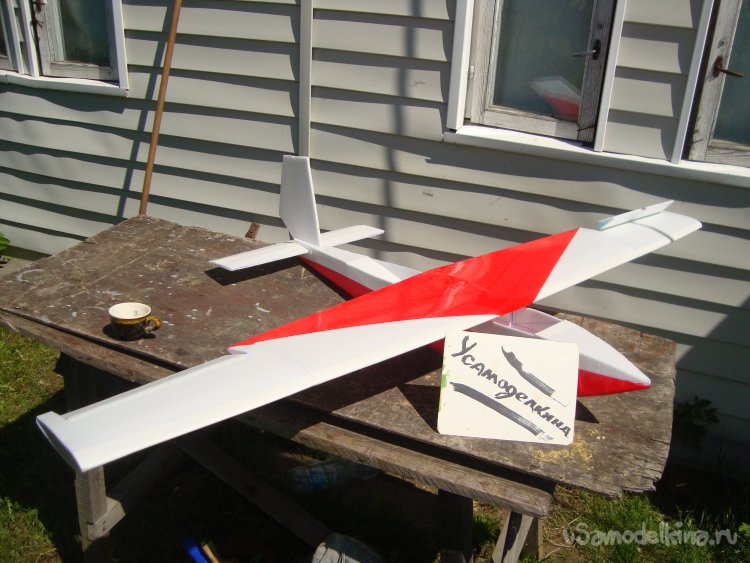

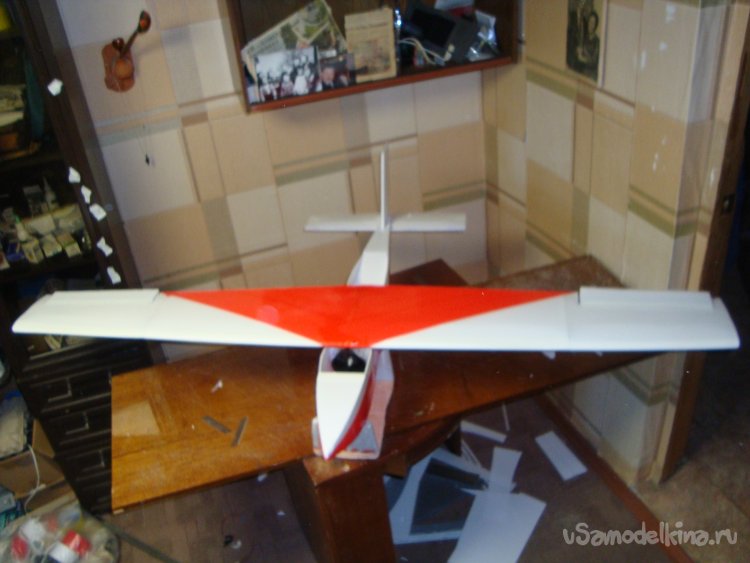

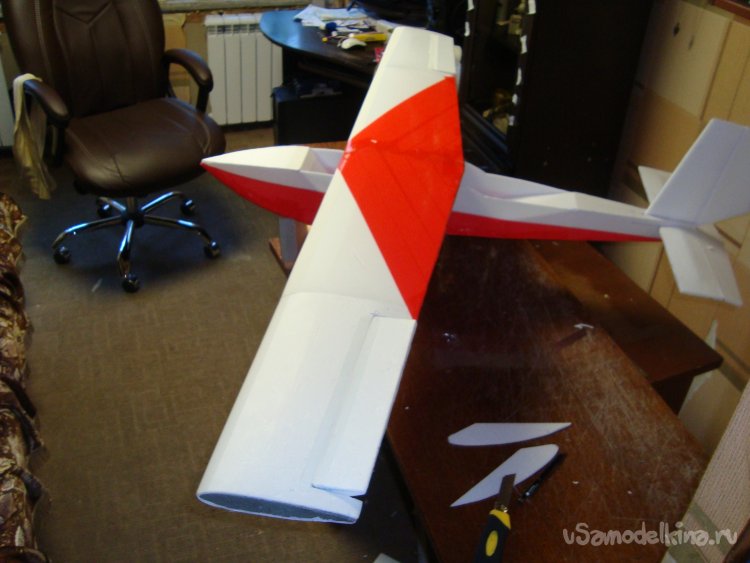

Начал обтяжку модель цветным скотчем.
Осталось смонтировать сервомашинки и подсоединить тяги.
Вот так летает эта модель без элеронов.
Небольшое видео об этой модели.
Видео.
На этом закончу свой рассказ об очередной авиамодели выходного дня.
Желаю всем доброго здоровья и успешных полётов.
До скорых встреч, ваш Валериан Самоделкин.
