    Простая Зарядная док станция для триммера (машинка для стрижки) и чемоданчик

    Привет всем кто заглянул на мою страничку! Приятно снова видеть вас, друзья!
    В этой статье расскажу вам, друзья, как я сделал зарядную док станцию для хэйр клиппера (машинки для стрижки волос). В какой-то момент жизни надоело ходить по парикмахерским и решил значит я стричься сам, потому что времени на это катастрофически не хватало, да и дорого казалось раз в неделю ходить по церюльням, ждать очереди, да ещё неизвестно как тебя там обкарнают, тем более, что такой опыт стричь себя уже имелся, только вот машинки не имелось. Приходилось просить у товарищей. В конце концов решил заказать на алике простейшую и не дорогую машинку за небольшие деньги (10$).



    Давайте посмотрим процесс изготовления самоделки в видео:

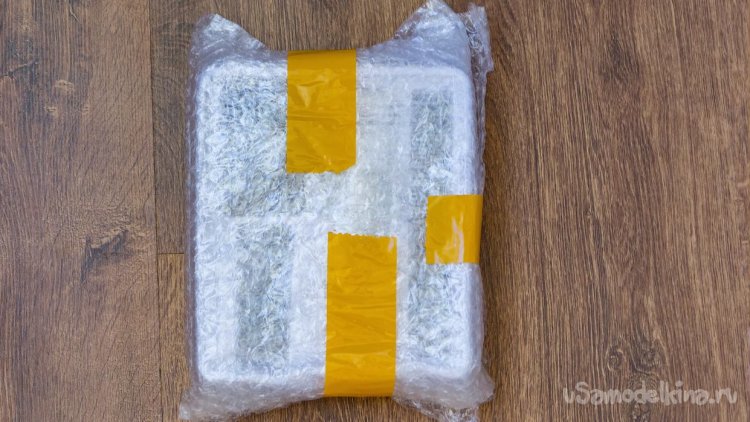

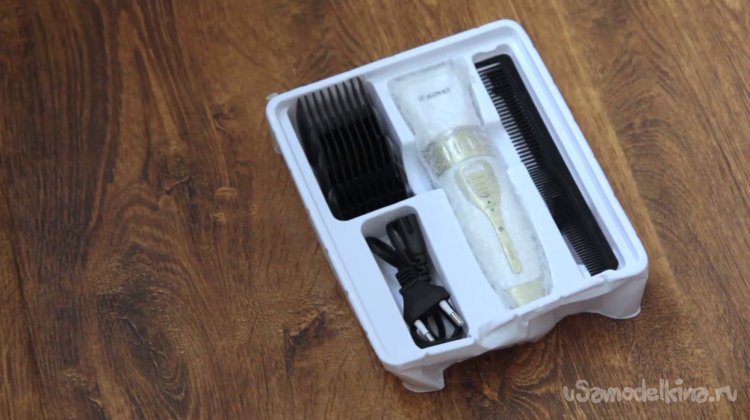

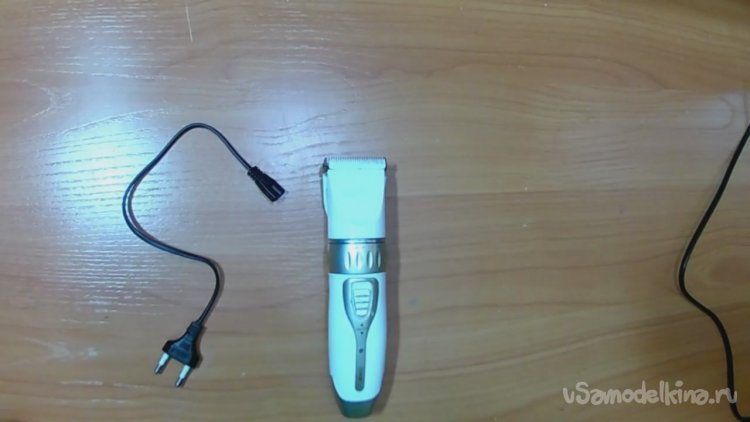

    Заказывал машинку для стрижки волос Kemei в 2018 году, беспроводную, портативную, самую дешёвую. Вот в таком виде прислали машинку, без упаковки, просто в пакете.

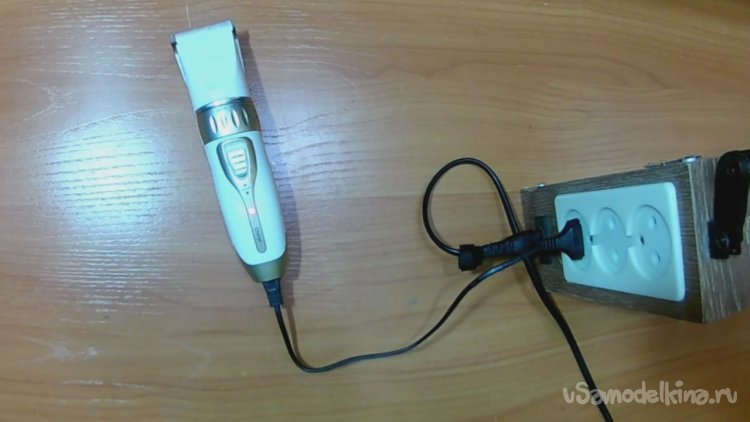

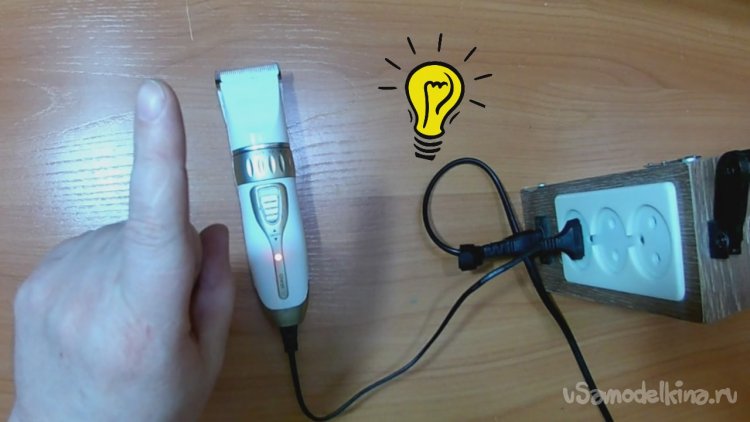

    Всё вроде хорошо, работает без претензий, но вот заряжать её то еще удовольствие. В комплекте для зарядки идёт коротенький проводок на 20 см и ни какой подставки.


    В этой статье расскажу и покажу как я вышел из этого положения. Сделал подставку из имеющихся под рукой материалов и простого инструмента. Такую сможет сделать любой!

    Материалы и инструменты:
    Дрель
    Свёрла
    Термоклеевой пистолет
    Кусок ЛДСП
    Клей TYTAN HYDRO FIX
    Пистолет для герметика
    Краска аэрозольная (чёрная)
    Корончатые свёрла (коронки по дереву)
    Наждачная бумага на бруске
    Саморезы
    Отвёртка
    Меламиновая кромка
    Утюг обыкновенный
    Нож канцелярский
    Паяльник обычный
    Карандаш простой
    Струбцины
    2-контактный разъём IEC C8-1 "мама", "папа"


    Подробное описание изготовления:
    Шаг 1: Изготовление деталей из ЛДСП.
    Система зарядки в этой машинке настолько неудобна, что каждый раз заряжая её хотелось сделать какую-нибудь приспособу для удобства.


    Ну в общем и родилась такая ИДЕЯ, сделать из того, что есть под рукой, а под рукой на тот момент были только обрезки ЛДСП, я в то время занимался встроенной мебелью и этого добра было хоть ...опой жри!)

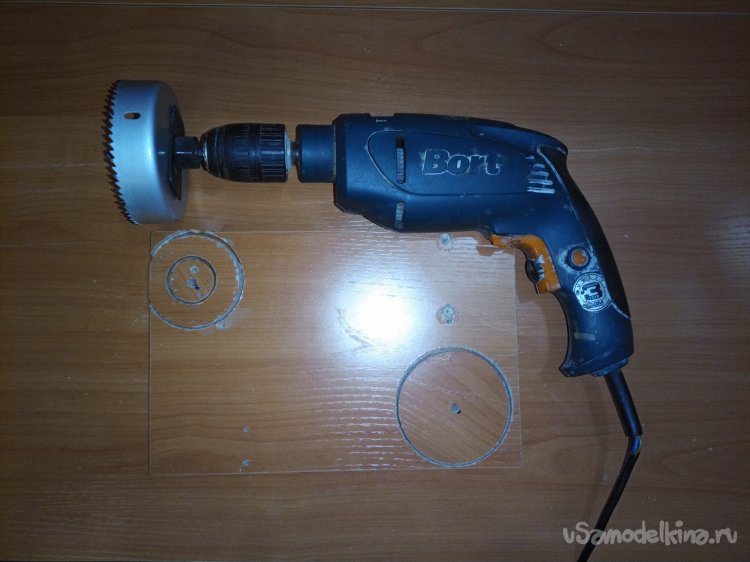

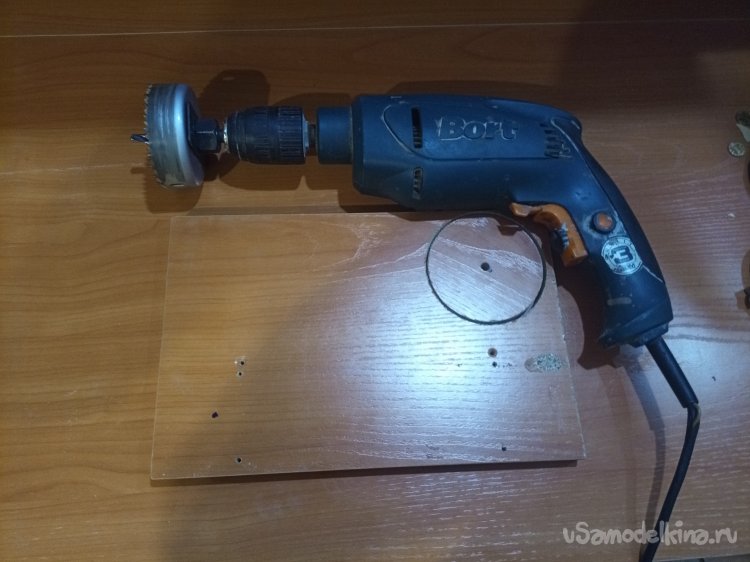

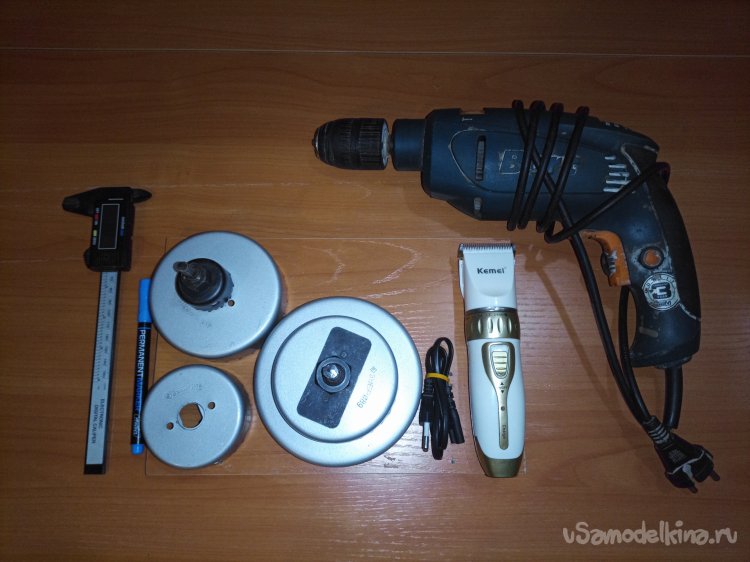

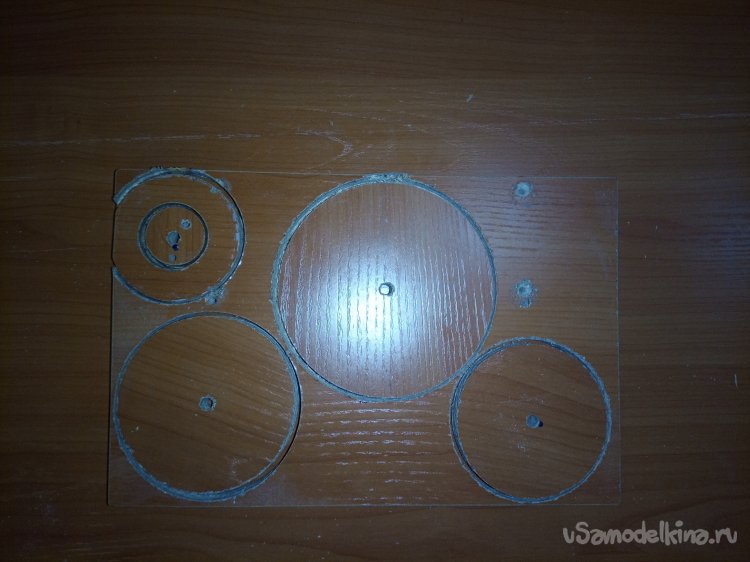

    Для начала нам понадобится кусок старого ЛДСП. Коронки по дереву разных диаметров. На фото выбрал четыре коронки и насверливал 4 круга, но в реале не очень красиво смотрелась бы такая высокая док станция, поэтому остановился трёх уровневой.

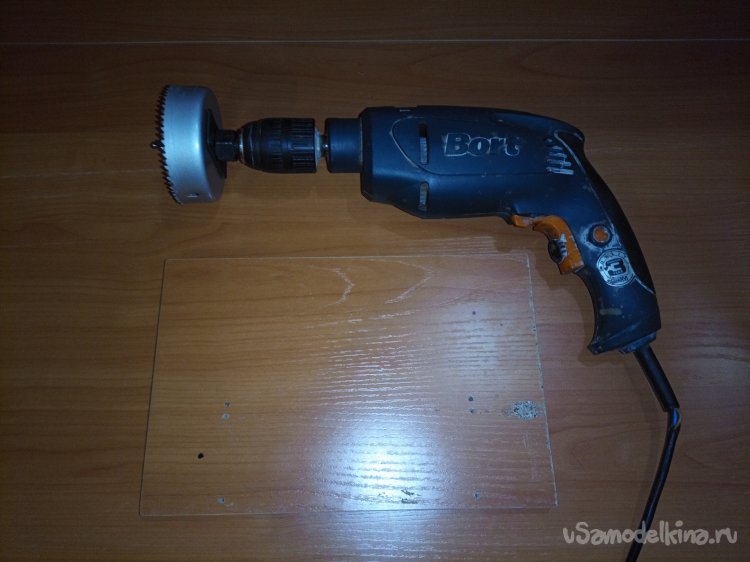

    Взял старый обрезок ЛДСП, оставшийся от рабочей зоны, статья есть на сайте.


    Первый кружок получился размером 99 мм, сверлил коронкой на 102 мм.


    Второй круг соответственно 73мм и коронка 76мм. Ну с этим всё понятно разница в 3 мм. В этом кружке высверлил коронкой поменьше на 38 мм, внутренняя окружность получилась точно по размеру окружности машинки (хэйр клиппера).

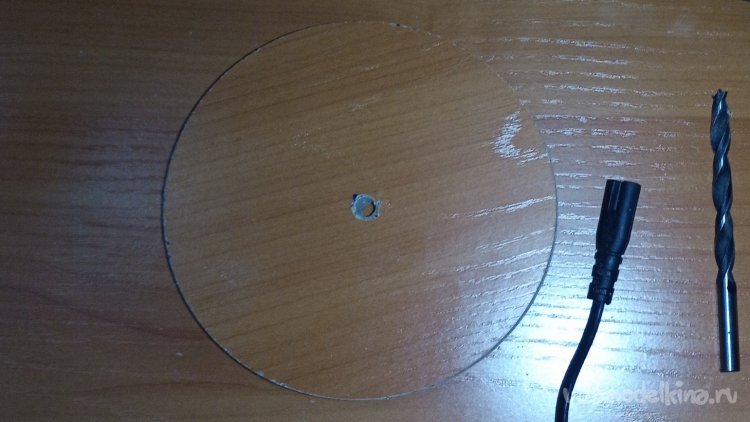

    Нижний самый большой круг вырезал коронкой на 127 мм. Дальше считайте сами, какой размер в итоге получился.

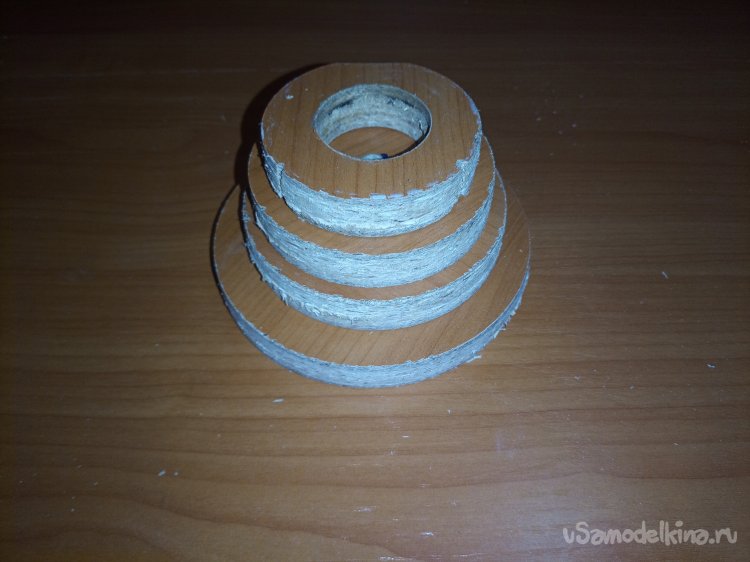

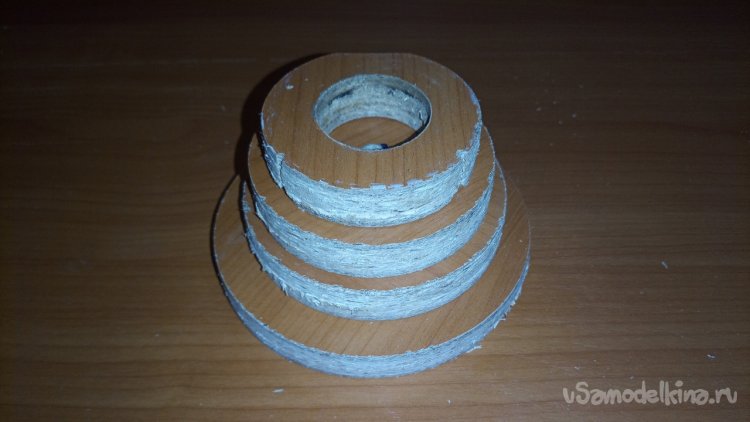

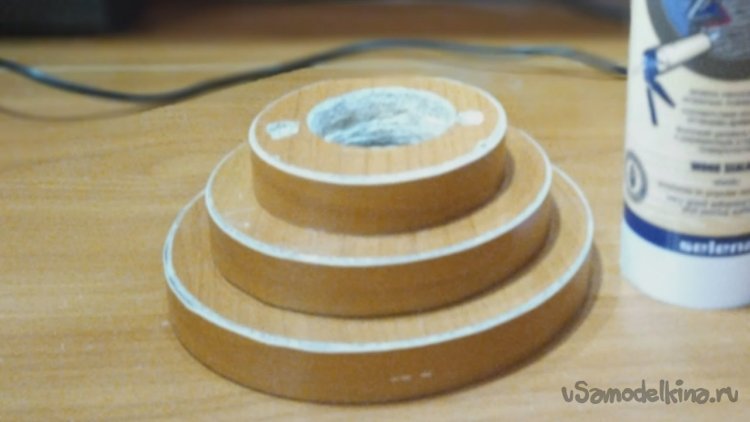

    Вот тут хорошо видно какая высота бы была оставь я четыре кружка, три - самое оно.

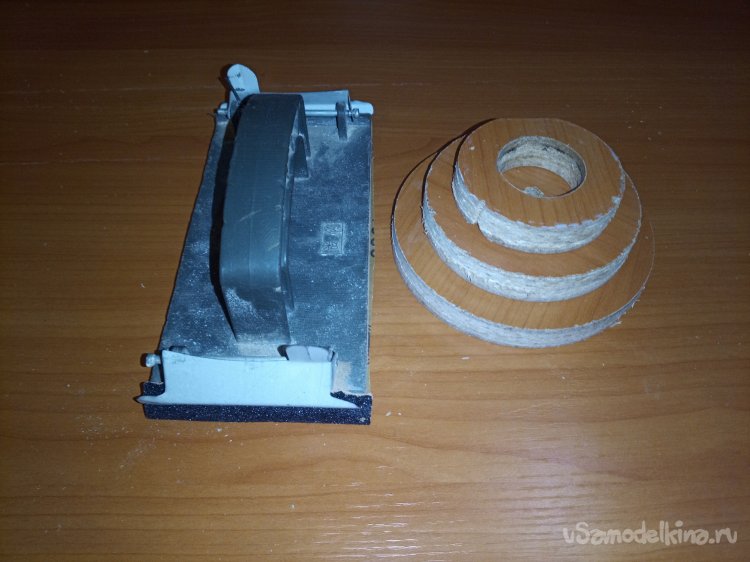

    Далее взял держатель для наждачной бумаги и хорошенько зашкурил торцы кругов. Наждачную бумагу использовал зернистостью Р80.

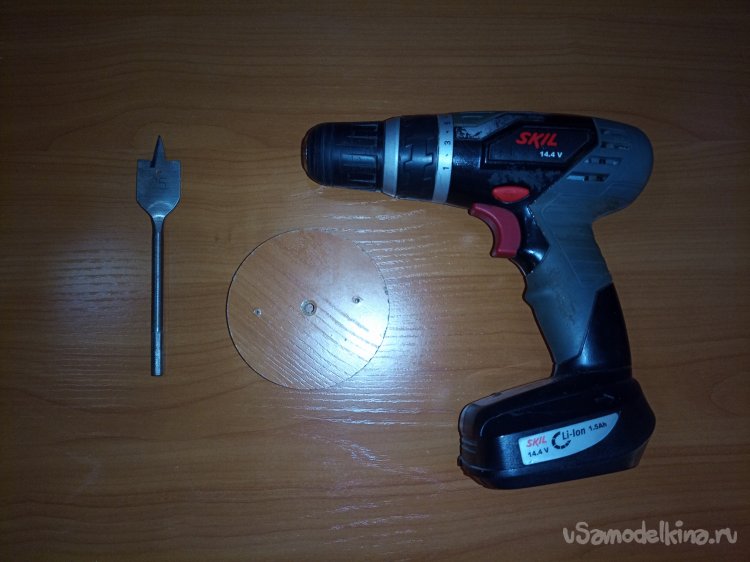

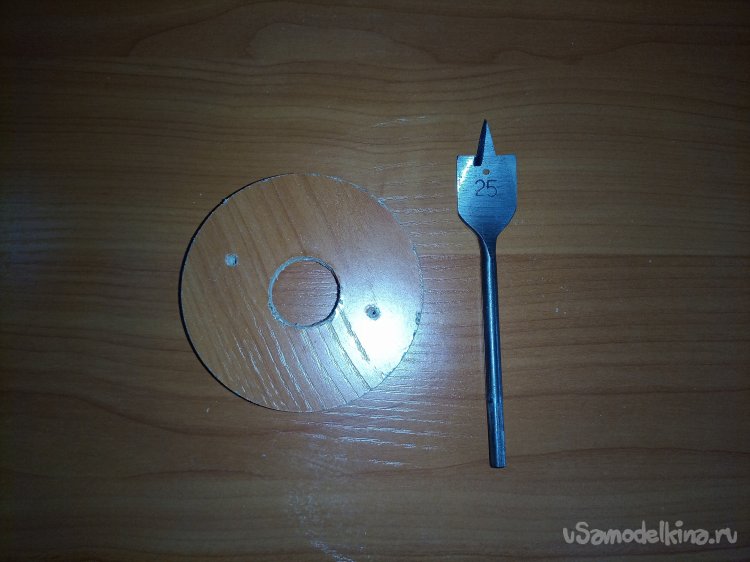

    Далее взял шуруповёрт и перьевое сверло на 25 мм и просверлил отверстие в среднем круге конструкции док станции.


    Корпус хэйр клиппера на конце сужается поэтому там отверстие поуже.

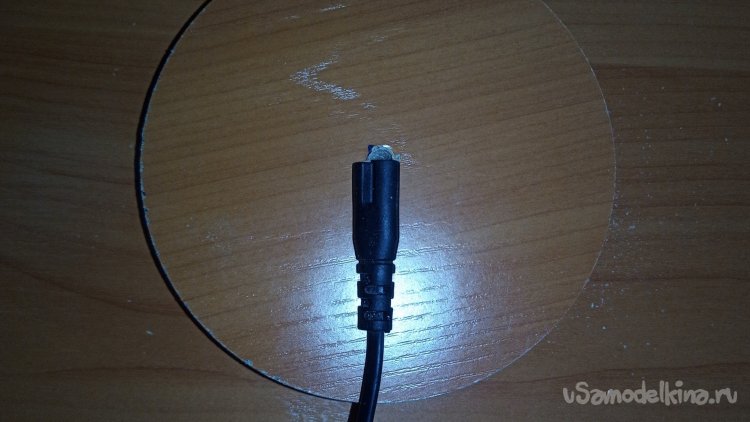

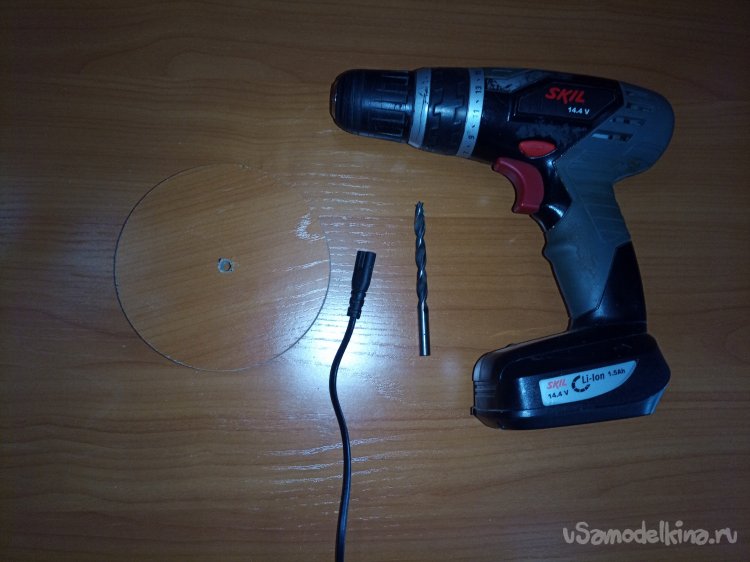

    Затем надо было высверлить выемку под входной штекер, который входит в машинку.


    Для этого взял сверло и шуруповёрт.


    И высверлил посадочное место под штекер зарядки.


    Шаг 2: Закатка торцов меламиновой кромкой.
    Задача следующего шага проста, надо облагородить торцы круглых деталей, что бы их потом можно было покрасить.

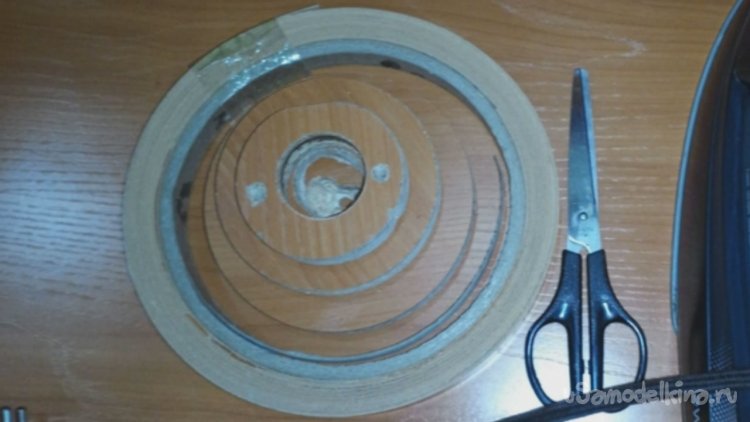

    Для этого применил меламиновую кромку для закатки торцов ЛДСП в производстве мебели.


    Хоть деталь и круглая закатать её не составит большого труда. Стыки стараться располагать с задней части детали и стыковать под угол.

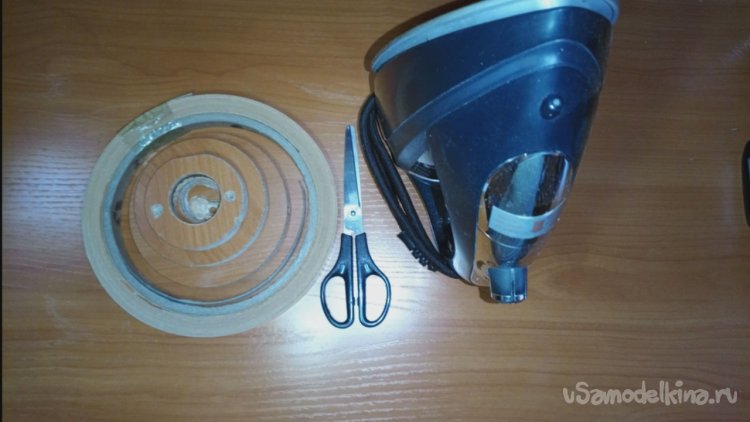

    Нужен любой утюг, канцелярский нож, войлочный прижим (это кусочек войлока прикреплённый к бруску), наждачная бумага.

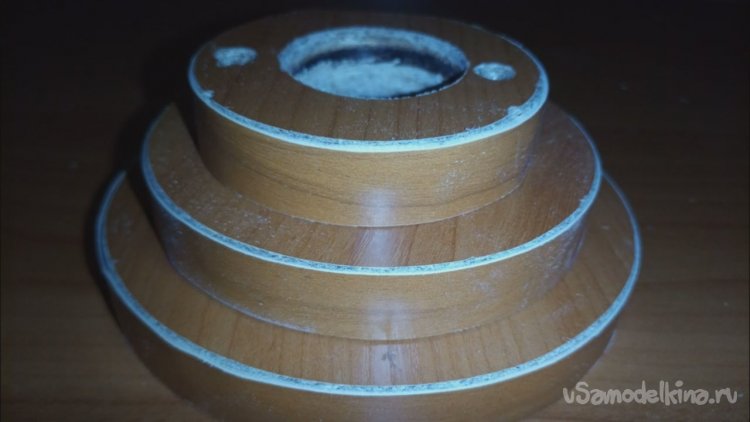

    После закатки с помощью наждачной бумаги скосил углы на деталях.

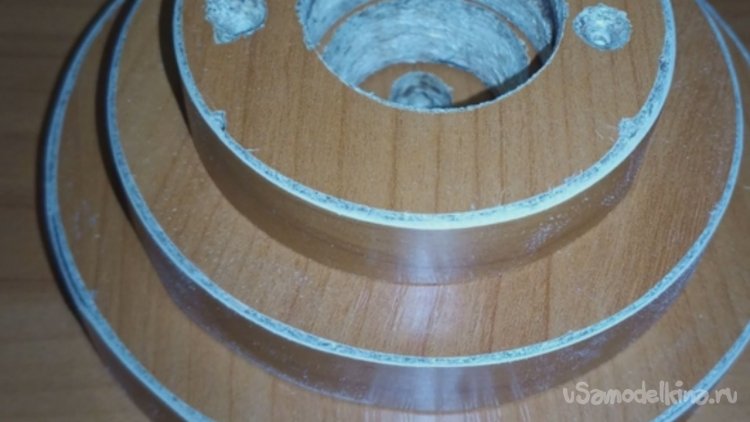

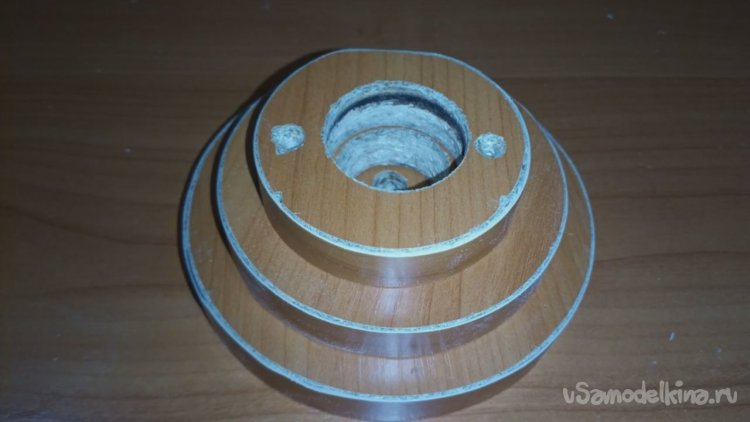

    Просверлил отверстия под потай для скрутки саморезами. На этом этапе всё.



    Шаг 3: Установка штекера и разъёма для подключения кабеля зарядки.

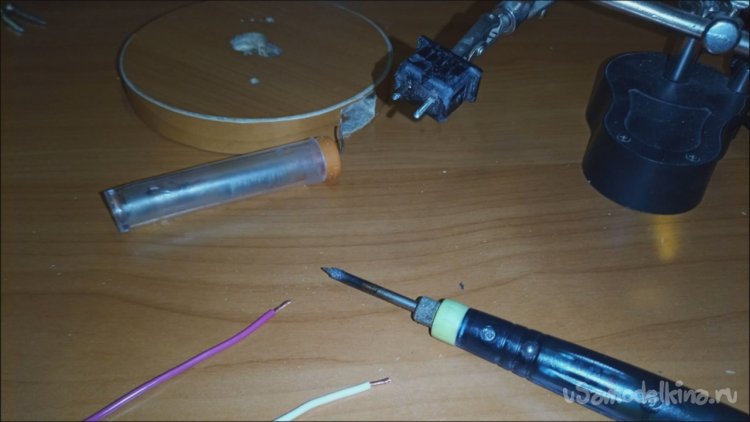

    Для следующего шага нам понадобятся штекер и разъём IEC C8-1 - "мама", "папа", шуруповёрт и свёрла, пара проводков и термоизоляционная трубка, термоклеевой пистолет и стержни и паяльник.


    Все манипуляции буду проводить с нижним кругом, самым большим.

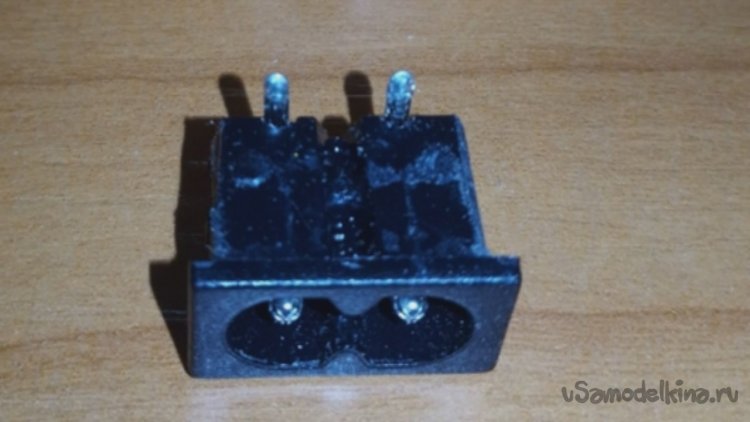

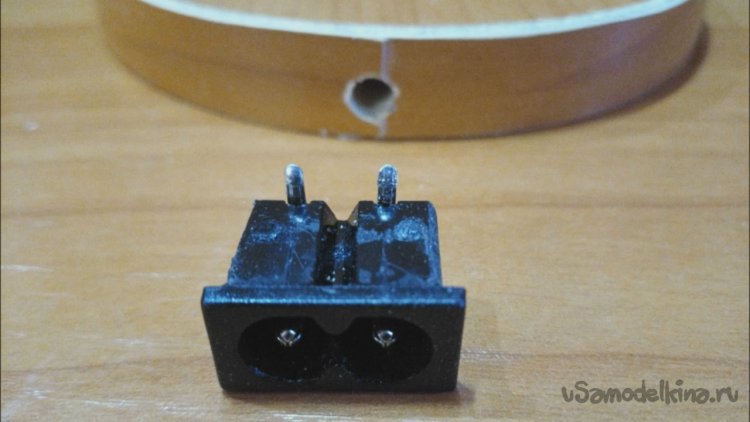

    Разъём IEC C8-1 "мама" извлёк из старого китайского магнитофона.

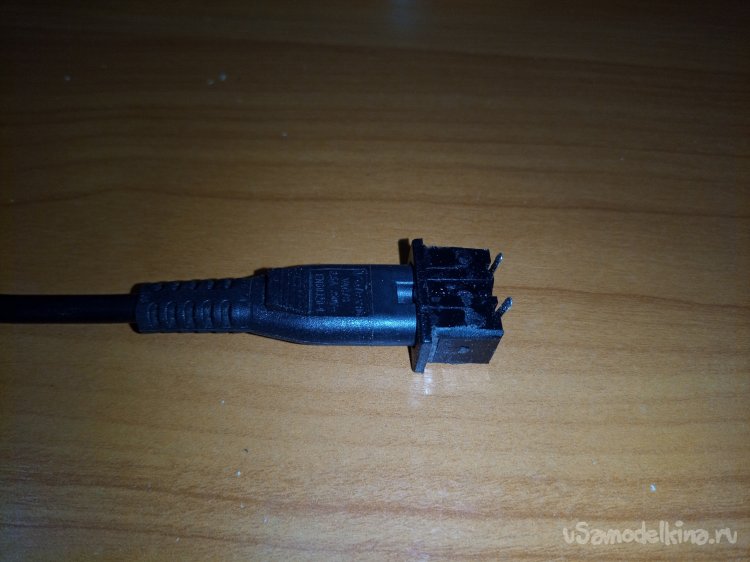

    Штекер IEC C8-1 "папа" тоже оттуда, от провода питания.

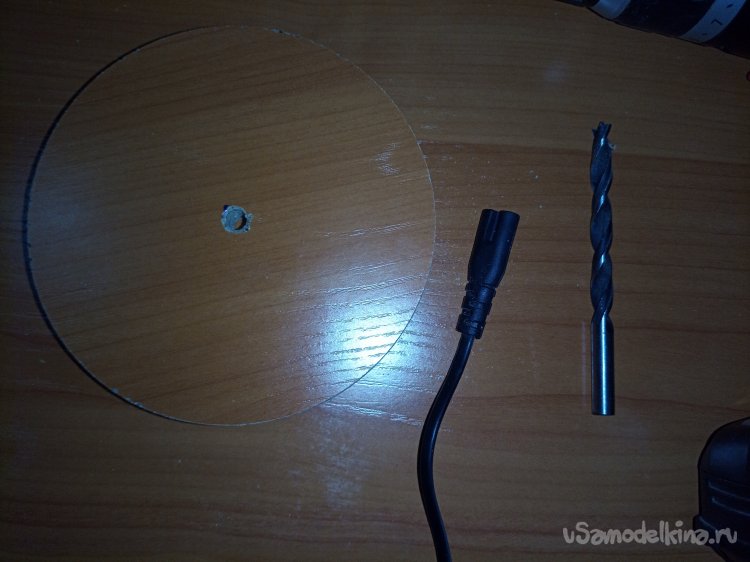

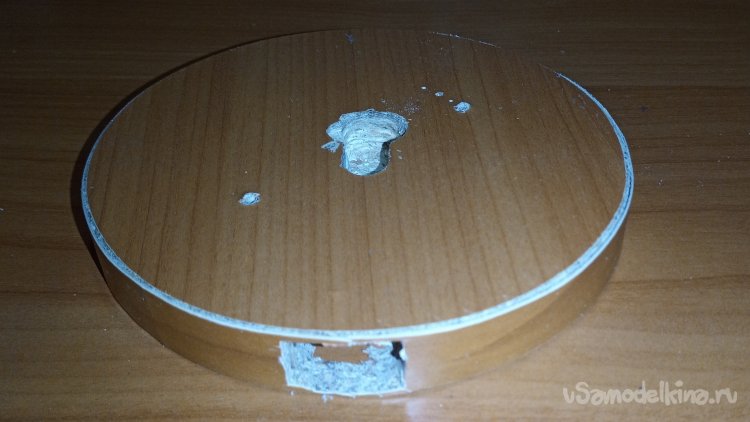

    Просверлил с торца вход для провода разъёма...


    ... до посадочного места для штекера.

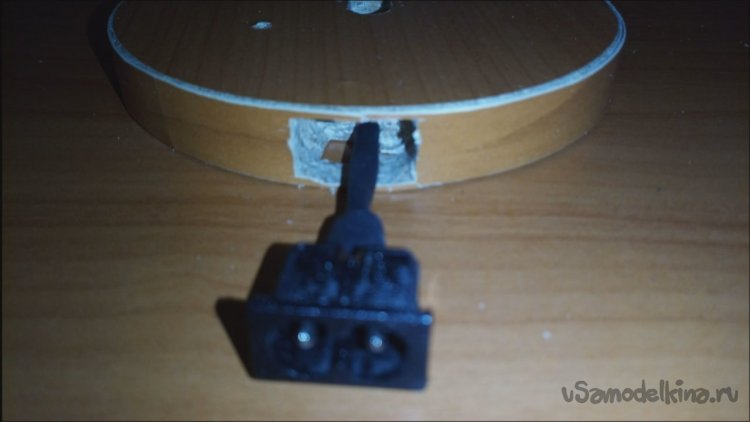

    Далее рассверлил и подогнал посадочное место под разъём IEC C8-1 "мама".

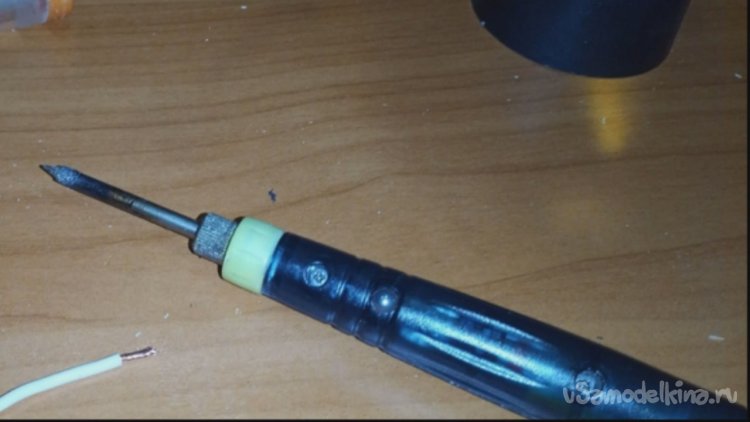

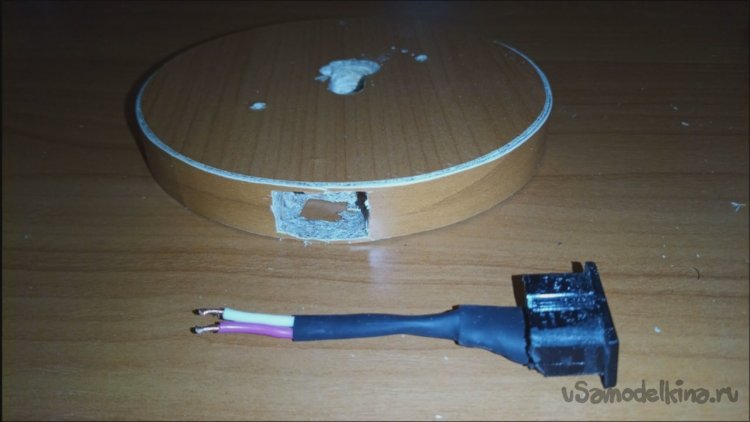

    Подпаял провода к этому разъёму.

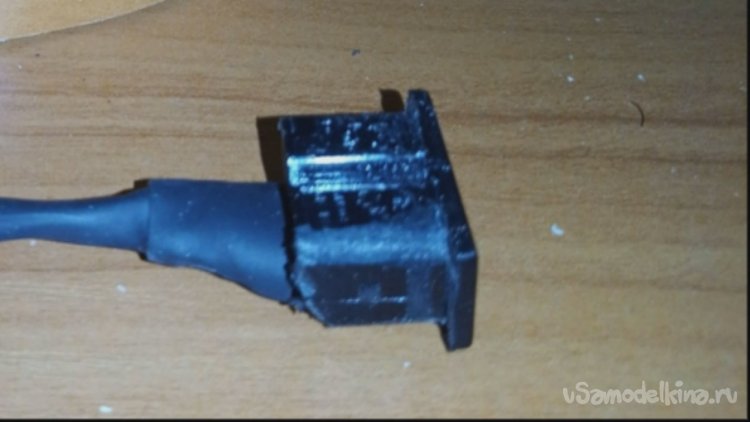

    Заизолировал провода термоусадочной трубкой.

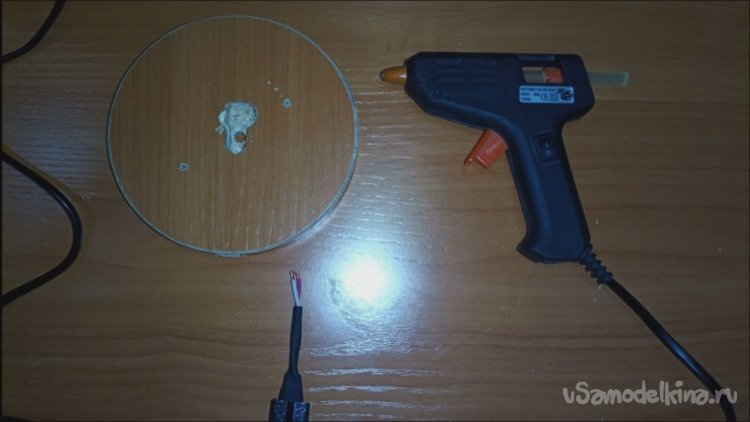

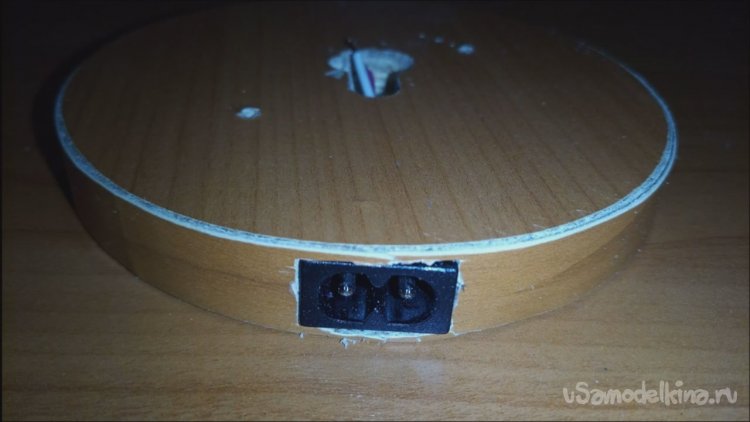

    Примерил разъём и с помощью термоклея закрепил в торце детали.



    Провода вывел наружу через посадочное место для штекера.


    Далее отрезал штекер от кабеля питания, зачистил провода и спаял с проводами от разъёма.

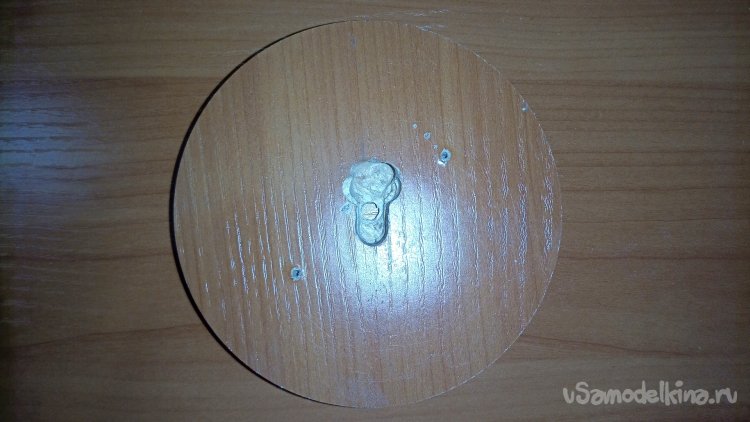

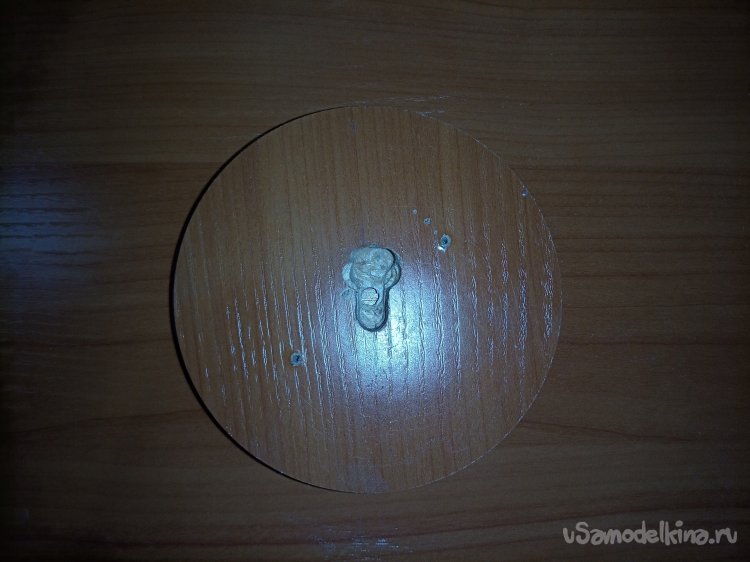

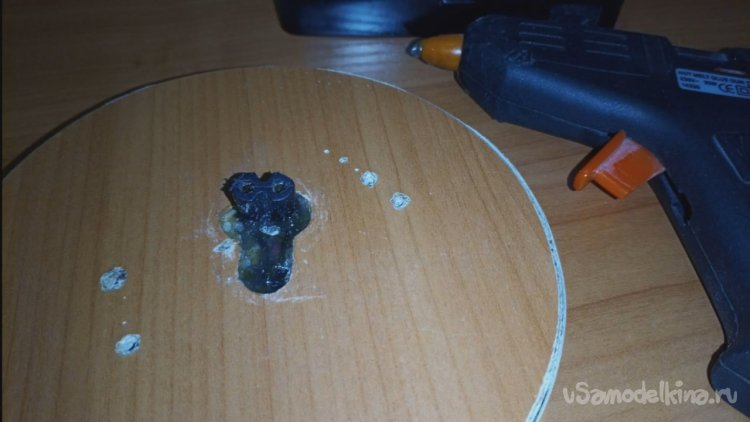

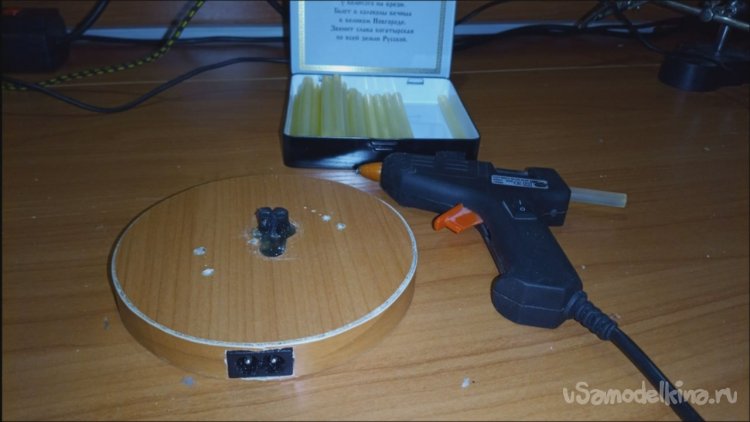

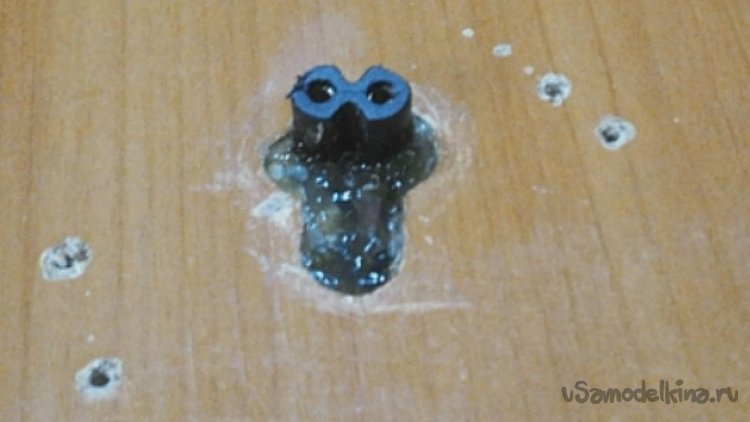

    С помощью термопистолета закрепил штекер в отверстии и залил термоклеем.



    Штекер установил чуть под углом.


    Шаг 4: Сборка и покраска док станции.

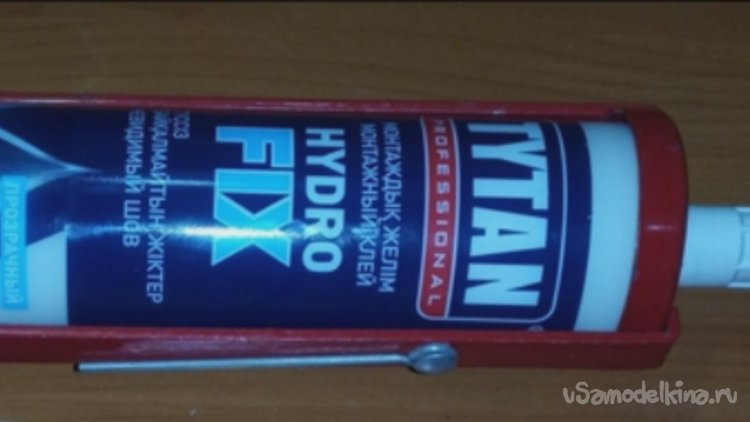

    Для этого шага сборки понадобится клей TYTAN HYDRO FIX, пара саморезов 50мм, герметик по дереву, аэрозольная краска (чёрная).

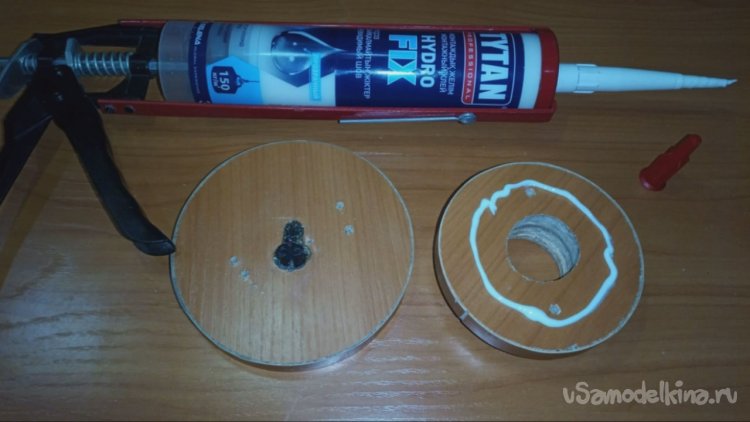

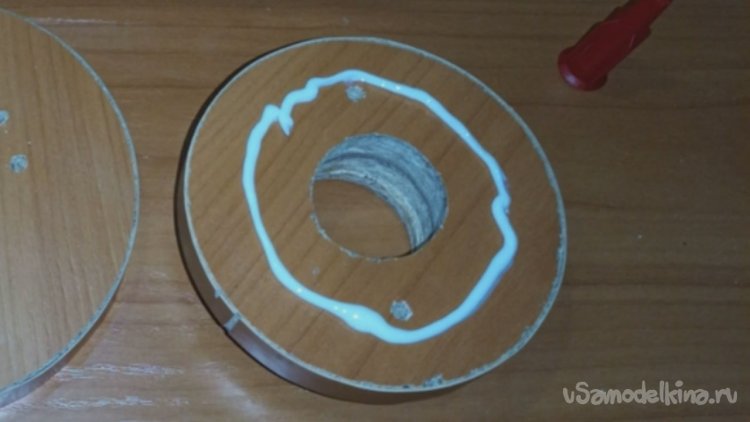

    С помощью пистолета для герметика выдавил клей на детали.

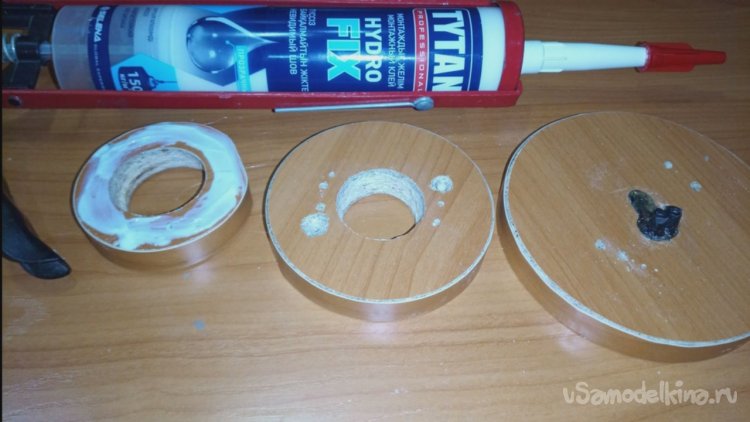

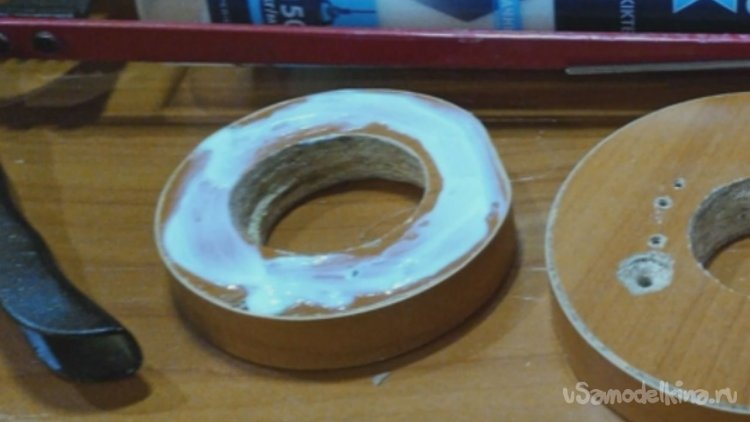

    Размазал клей равномерно и склеил все три детали между собой.



    Затем скрутил конструкцию с помощью двух саморезов.

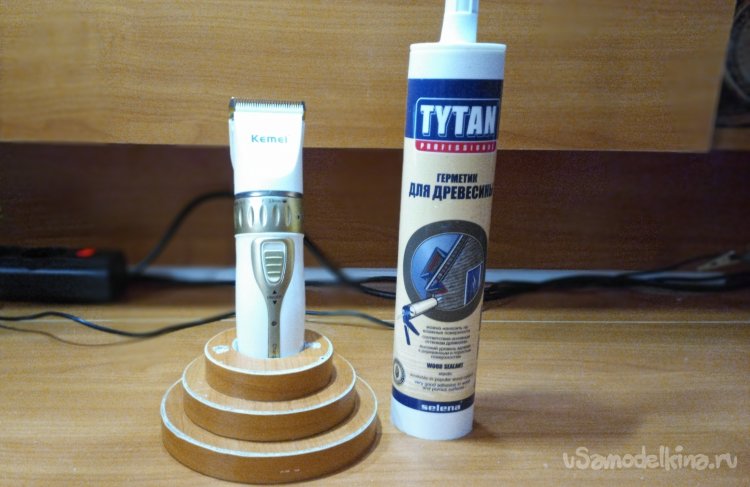

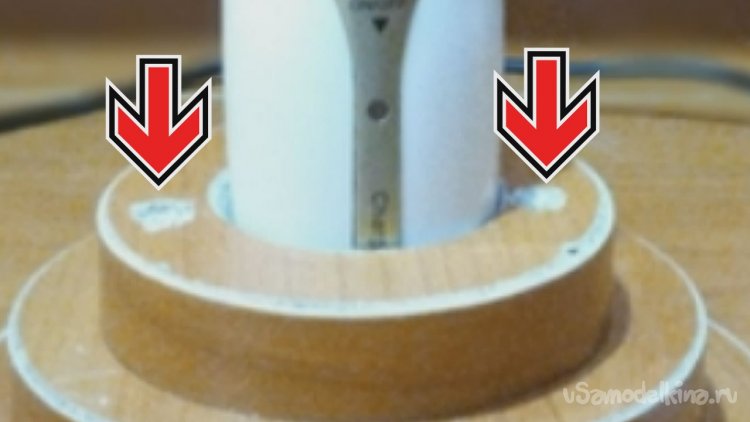

    И замазал выемки герметиком для древесины.

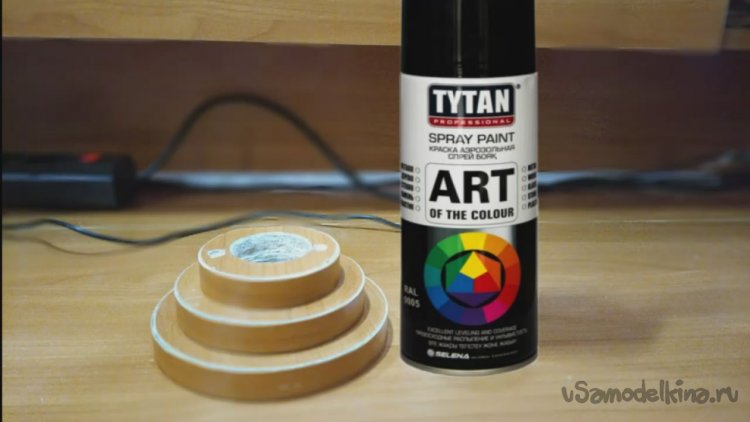

    Далее взял баллончик аэрозольной акриловой краски Tytan professional Art of the colour чёрной матовой.

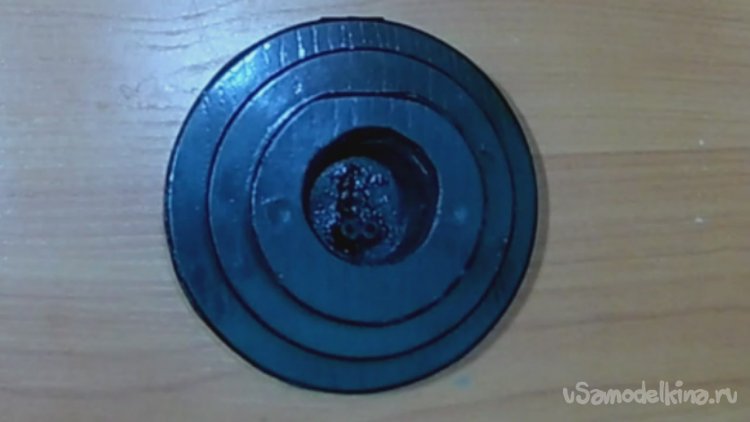

    И покрасил док станцию со всех сторон, при этом заклеил электрокомпоненты кусочками изоленты.

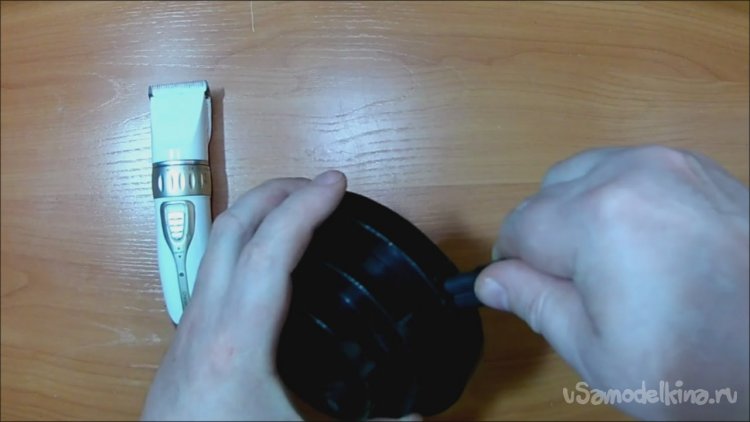

    Подключается к сети док станция с задней стороны.

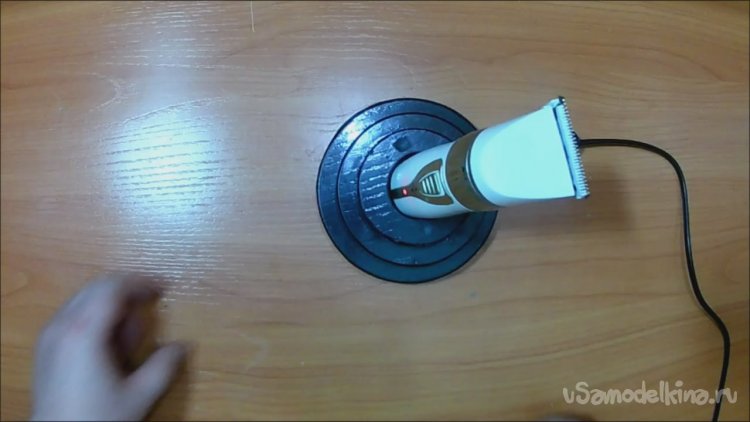

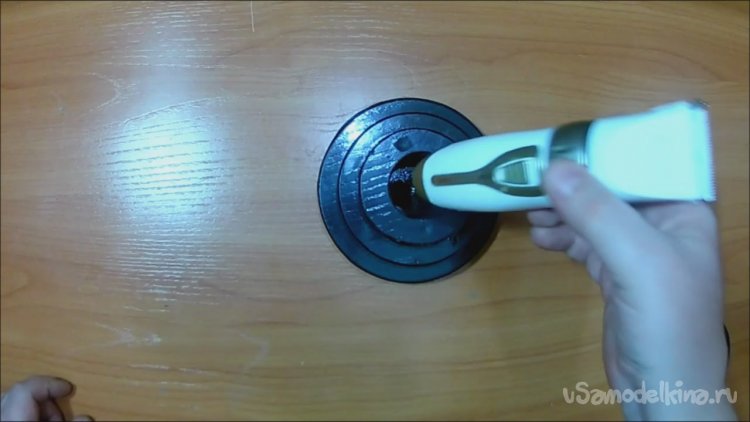

    Теперь проблемы с неудобством зарядки машинки для стрижки ушли в прошлое. Очень удобно в том плане, что машинка не валяется где попало, а имеет свое постоянное место и при этом всегда заряжена.


    Так что я доволен результатом.

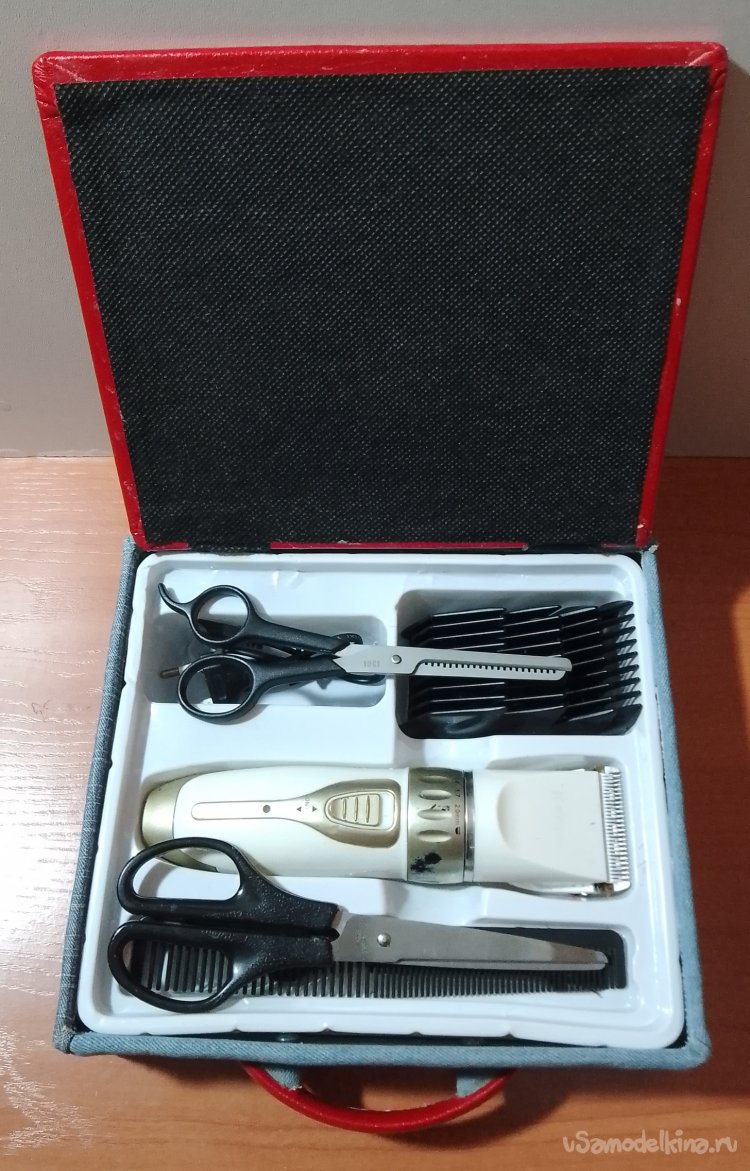

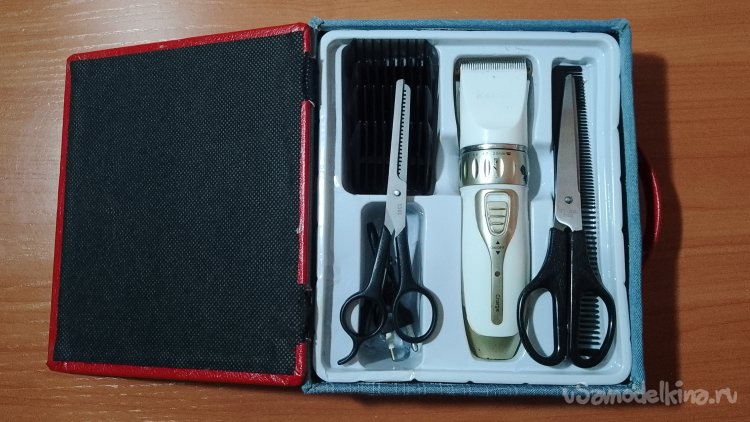

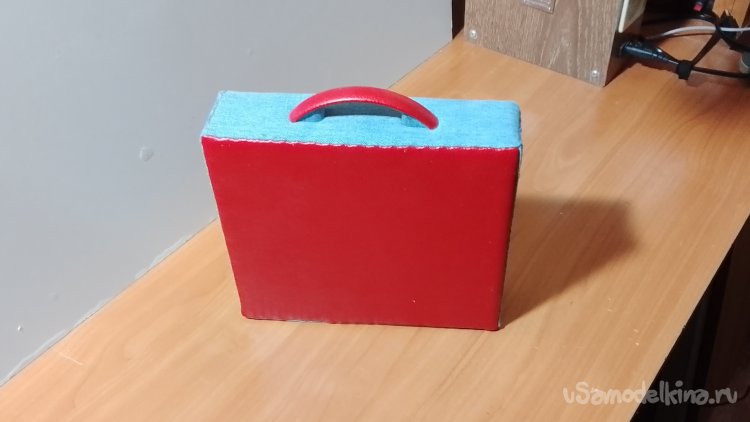

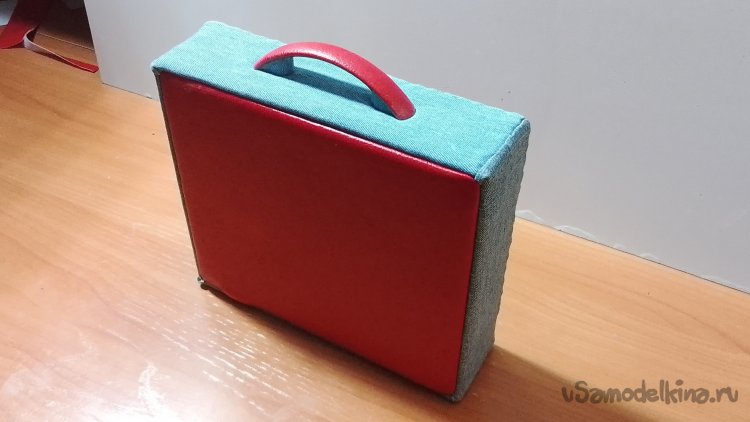

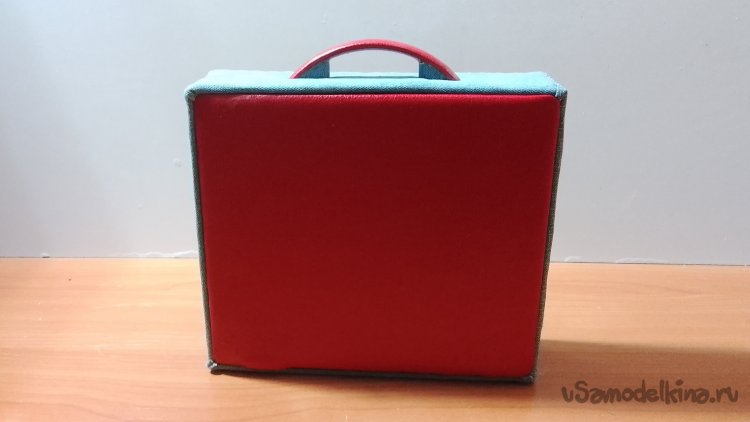

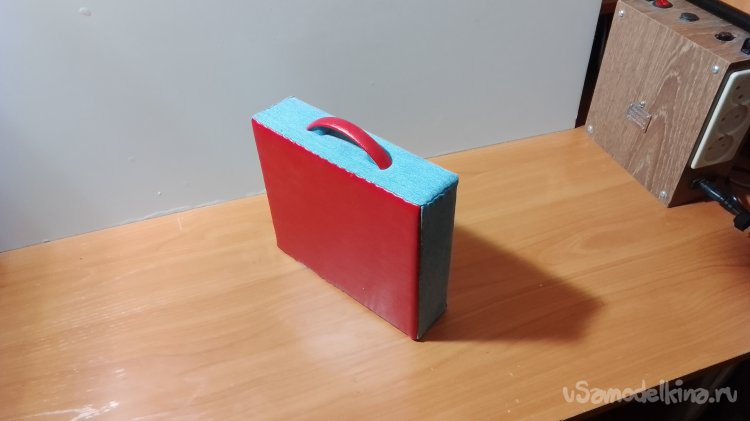

    P.S. Ещё сделал под эту машинку чемоданчик. Иногда меня бывает друзья просят подстричь, а с пакетом ходить не камильфо. Вот и замутил небольшой чемоданчик для транспортировки и хранения машинки.



    Сделал его из офисной файл-папки, джинсов и дермантина.



    Чемоданчик очень лёгкий и компактный, если кому интересно могу рассказать как его делал. Напишите в комментарии.




    Ну а на сегодня это всё!
    Всем спасибо большое за внимание!
    Мира и добра!
