Одна из первейших заповедей электромонтажа – места электрических соединений не должны быть нагружены механически. В том числе и пайка. Другими словами, кто бы и что бы не тянуло за провода и кабели, к местам паек эта нагрузка дойти не должна. Это надежность и длительность эксплуатации прибора.
В своей деревне выхожу в интернет через компактный GSM 3G USB модем – старенький, видавший виды Huawei-Е352, нечувствительно переживший все мои экзерсисы с внешними антеннами и прочими поисками сети. Каким то чудом - должно быть, хорошая карма. До сих пор доработанный модем (Фото 2) имел «бескорпусное оформление» и располагался в кармашке из нетонкой прозрачной пленки – куска ПЭТ бутылки, пришпиленном к деревянной стене позади компьютера мебельным степлером.

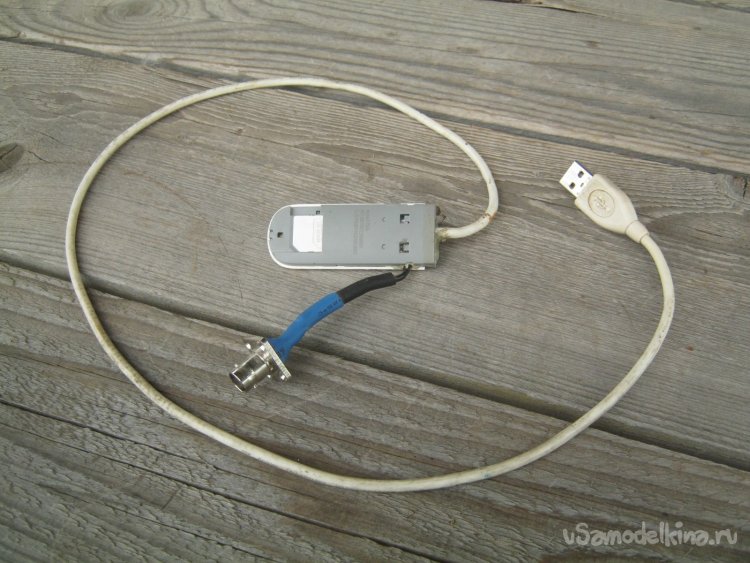

Фото 2. Модем Huawei-Е352b. Классический «USB-свисток». По сравнений с оригиналом, бортовая USB вилка заменена кабелем; в соответствующих местах штатной печатной антенны организованы контактные площадки, к ним припаян и сквозь дыру в корпусе выведен наружу нетолстый коаксиальный кабель с блочной BNC розеткой. Весь дополнительный монтаж перед сборкой корпуса залит термоклеем.
Подходящие к модему кабели тоже были зафиксированы скобочками. Тем не менее, многолетняя эксплуатация компьютера членами семьи, в том числе, юными и легкомысленными, не могла не отразиться на нежном приборе, тем более, что относительно жесткие кабели, вопреки главному правилу монтажа, закрепить было особенно не как. В поисках причины нестабильной, в последнее время, работы интернета, последовательно инспектируя всю цепочку – антенна-кабель-разъемы-модем-компьютер, решился проверить и «окорпусить» модем – закрепить его в мощной вандалостойкой настенной коробке.
Что понадобилось для работы.
Набор простых столярных и некрупных слесарных инструментов, набор для электромонтажа, ЛКМ, крепеж, мелочи.
К делу.
Первым долгом определил саму возможность доработки – можно ли без потери работоспособности разобрать залитый термоклеем монтаж.
Фото 3. Нижняя половинка пластикового корпуса оказалась приклеенной только в нескольких местах с края и легко снялась.

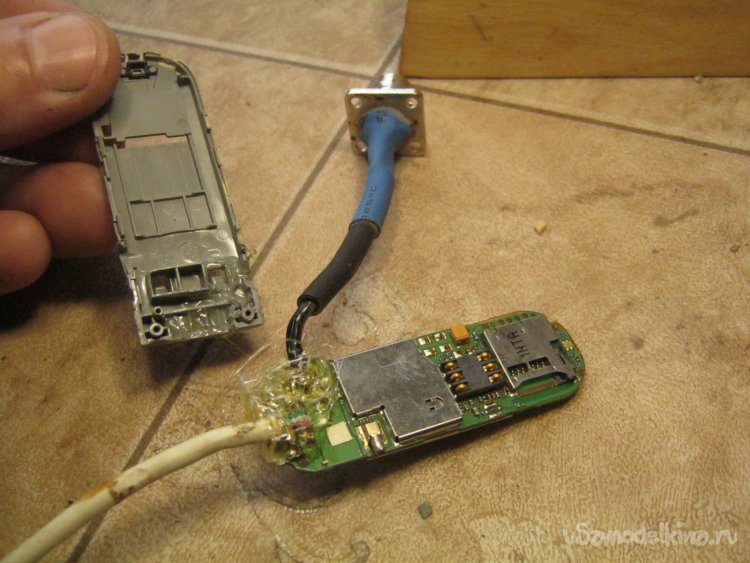

Фото 4. Снять верхнюю часть удалось прогрев легкоплавкий клей сквозь закрытую пластиковую крышку. Нагрев строительным феном на второй передаче. Соответствующая часть крышки конечно пострадала – «дружественный огонь».

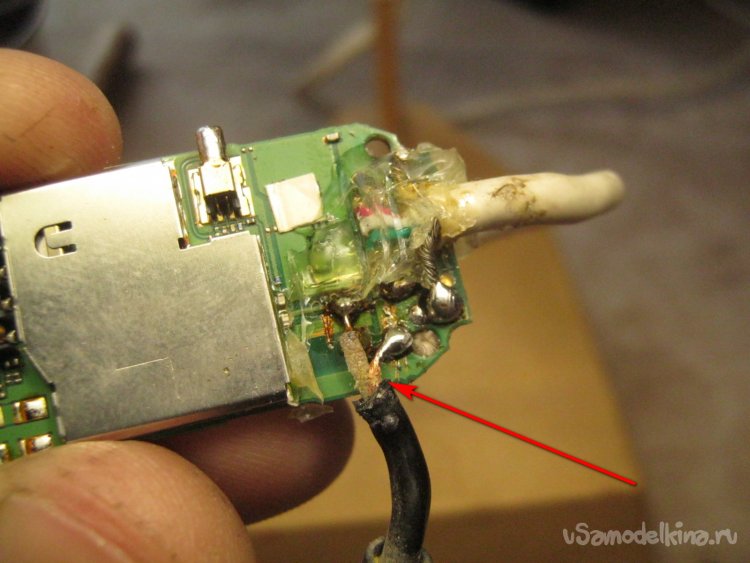

Фото 5. Остывшую заливку постепенно удалил иглой и скальпелем. Работал с хорошим ярким светом и в козырьке-лупе. При изучении освобожденного дополнительного монтажа выяснилось, что оплетка антенного коаксиального кабеля едва жива – целыми остались только несколько жил, остальные оборвались.
Фото 6. Обрезал кабели и низковольтным паяльником с тонким жалом выпаял остатки. Новые выводы сделал из нетолстого луженного медного провода – выдернул жилку из кабеля, зачистил сложенным вдвое кусочком некрупной наждачки, залудил. Поврежденную нагревом верхнюю часть пластикового корпуса обрезал лобзиком по дереву и в помощь оставшимся защелкам, скрепил половинки нейлоновой стяжкой. Крышка таки нужна – удерживает в нужном положении SIM-карту.
Новый корпус модема. Волевым решением принят деревянный с металлической крышкой. Такая конструкция дешева, удобна и относительно компактна. Легко и недолго изготавливается из имеющихся подножных материалов на наличествующем оборудовании. Главное дело – покраска, по летнему времени тоже выполняется без труда.
Определил размеры корпуса – так, чтобы сам модем внутри располагался совершенно свободно, было место для крепления кабеля и этакого объемного монтажа. Сам корпус будет иметь выпуски на дне – лапы для крепления к стене, размер коробки не слишком ограничен – пространства за большим монитором довольно. На невысоких боковых стенках – антенное гнездо, выпуск USB кабеля. Добавим сюда миниатюрный выключатель-тумблер разрывающий +5 В питание – доверия отключению программному нет, а всякий раз лазить под стол к системному блоку неудобно.

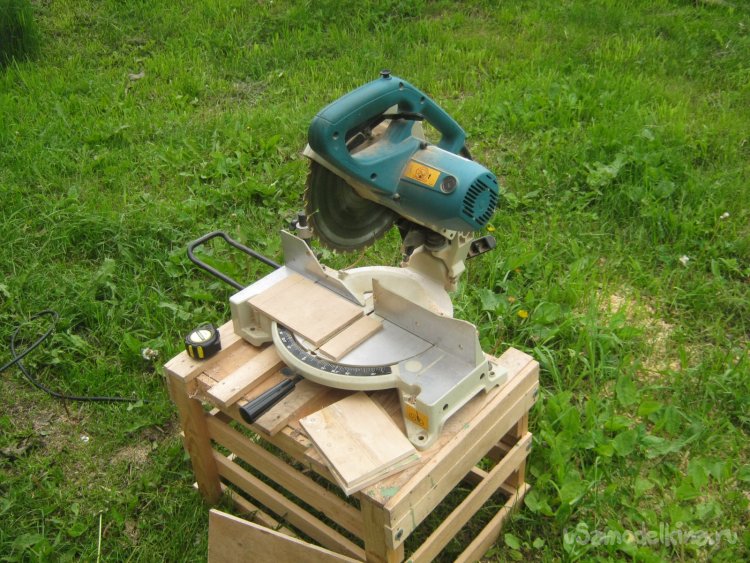

Фото 7. Подобрав в деревянном хламе обрезки 10 мм фанеры на торцевой пиле нарезал заготовок для деревянной части корпуса. Средней наждачкой снял заусенцы.

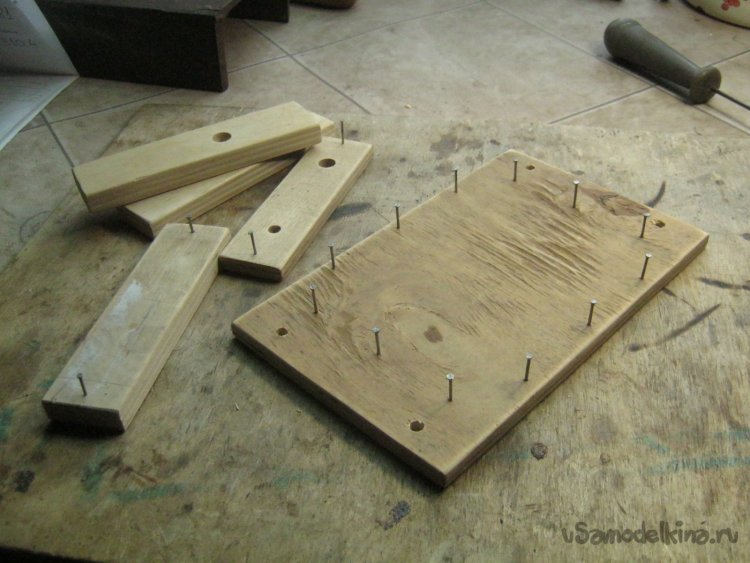

Фото 8. Разметил детали простым карандашиком, просверлил отверстия для установочных элементов и для крепления к стене. Спиральными сверлами по дереву в станке настроенном на максимальные, ~3000 об/мин, обороты. Однообразно разметил места для скрепляющих элементы коробки мелких гвоздиков, наколол шилом. Просверлил на том же станке сверлом 1.5 мм. Гвоздики не слишком длинные и нужны, главным образом, для первичной фиксации деталей во время склеивания.

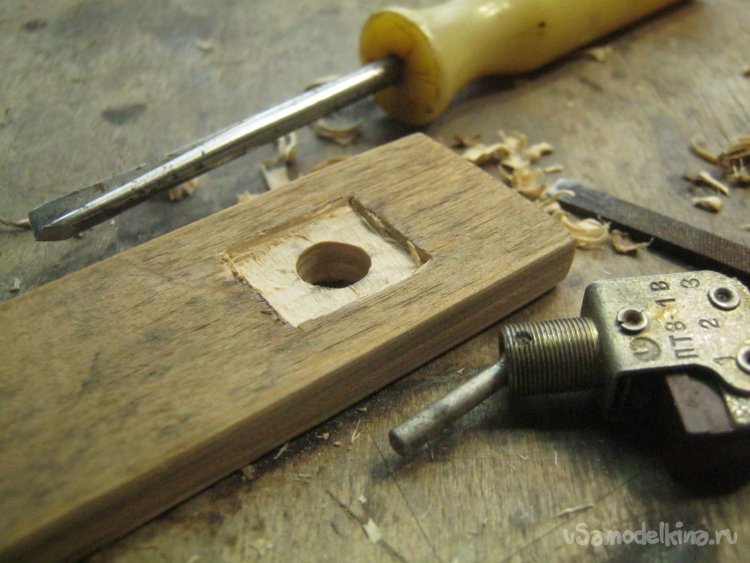

Фото 9. Толщина стенки для установки микротумблера оказалась великовата, пришлось изнутри утончать – выгрызать некрупными резцами по дереву.

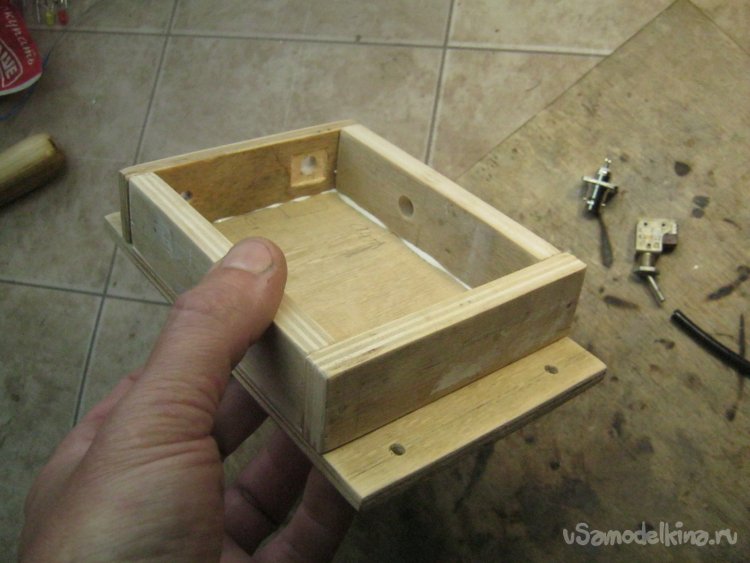

Фото 10. Сборка коробки на некрупные гвоздики на стальной плите и на столярный ПВА. После, выступивший снаружи клей удалил мокрой тряпочкой.

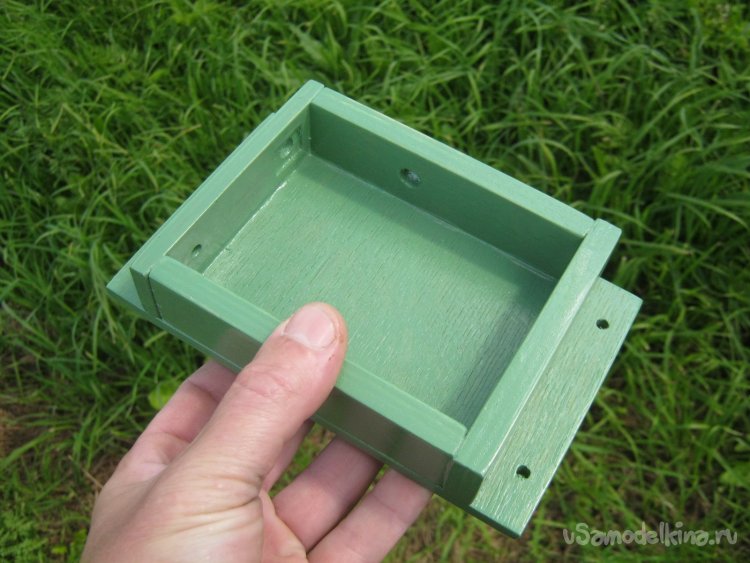

Фото 11. После высыхания клея, зашкуривания и продувки от пыли, два слоя эмали ПФ-115. Первый, грунтовочный, чуть сильнее развел растворителем. После полного высыхания первого слоя, а это около двух суток, по наружным поверхностям слегка прошелся некрупной затертой наждачкой – удалить или пригладить встопорщившиеся волокна.

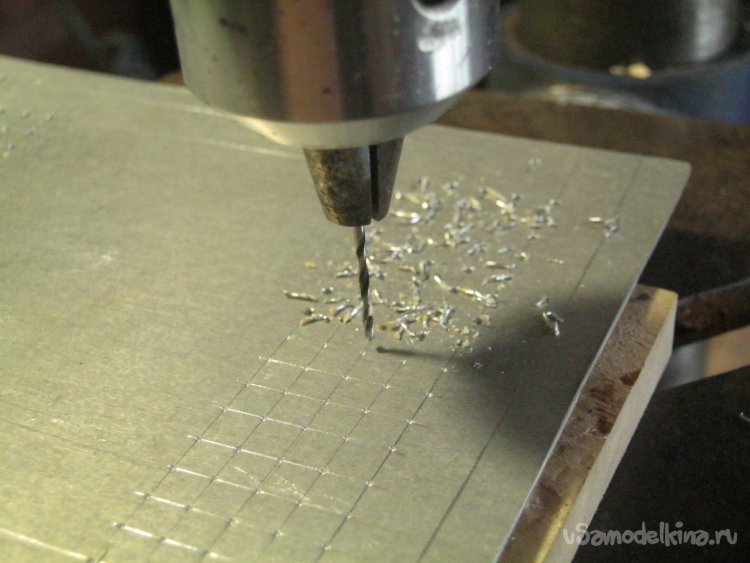

Фото 12. Для крышки коробки использовал нетолстый листовой алюминий – старые кровельные листы доставшиеся по случаю. Кусок такого листа разметил простым карандашиком с линейкой и вырезал заготовку ножницами по металлу. Широкой щеткой с жесткой щетиной и мылом с водой отмыл птичьи отметины и прочую грязь, высушил на солнышке. Наждачкой притупил острые края, разметил крепежные отверстия (некрупные шурупы) и ряды для вентиляции – модем при работе ощутимо нагревается. Накернил центры отверстий на стальной плите. Просверлил на станке, некрупной наждачкой зачистил «терку» с обратной стороны – алюминий, металл мягкий. Все частички алюминия традиционно собрал – это удобный и дешевый реактив для получения полезного в лаборатории водорода.

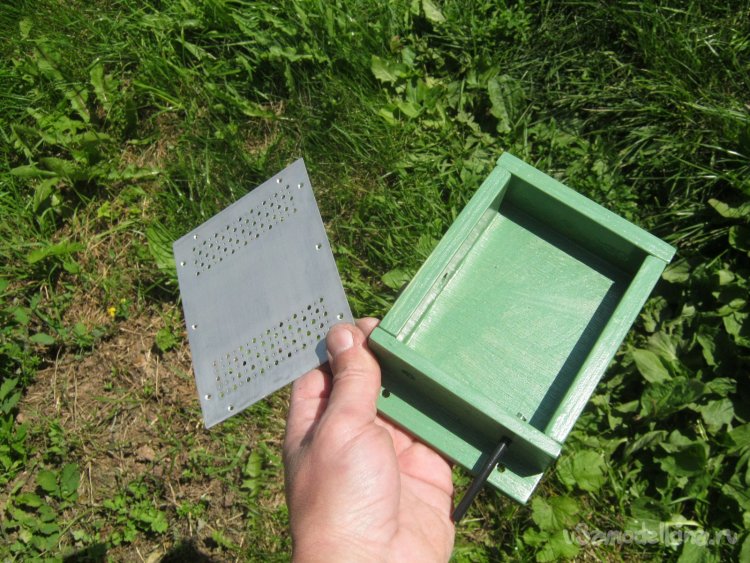

Фото 13. Готовая крышка.
Сборка.

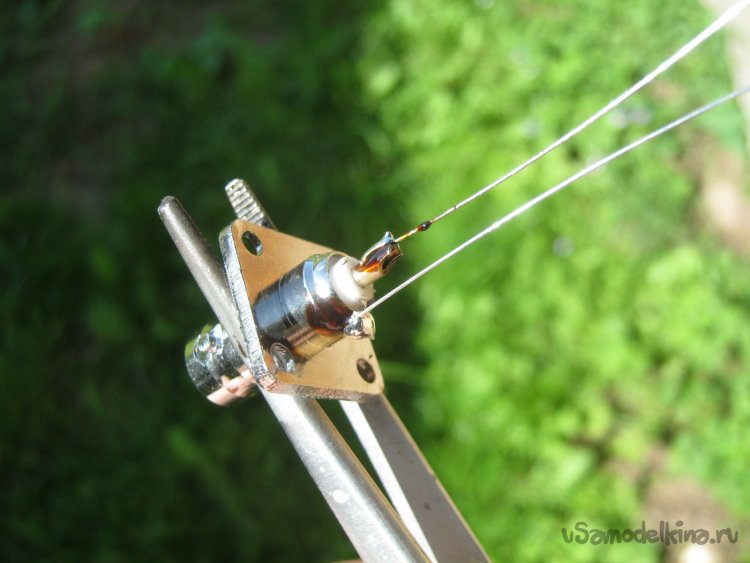

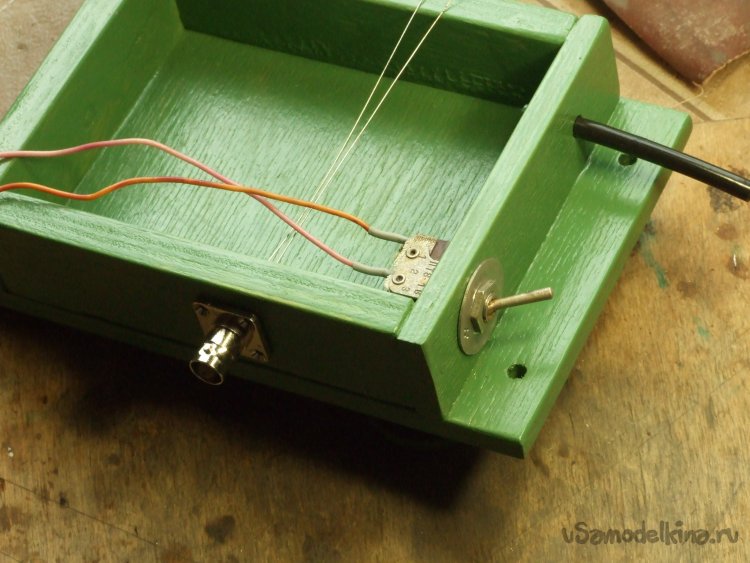

Фото 14. Соединение антенное гнездо-модем не превышает 50 мм – обычный для ВЧ коаксиальный кабель вполне можно заменить вульгарными проводами. Здесь, применил все те же нетолстые медные луженные жилы. К корпусу разъема вывод припаял – зачистил место пайки до латуни, залудил мощным паяльником, согнул конец провода небольшой петелькой, припаял. Розетку на деревянном корпусе закрепил четырьмя некрупными шурупами.
Фото 15. Подходящий тумблер в моих закромах нашелся только с гайкой. Широкую шайбу из того же листового алюминия разметил и выпилил ювелирным лобзиком. Притупил острые кромки, с одной из сторон тюкнул керном отметину – положение «Вкл».

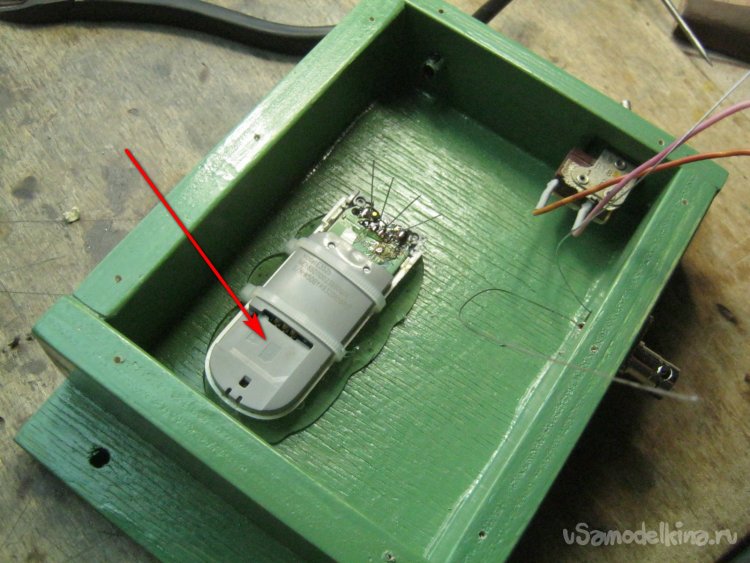

Фото 16. Установил в новую коробку модем. Стянул остатки половинок штатного пластикового корпуса парой стяжек, так, чтобы на виду оставались серийный номер и марка прибора, примерил и вляпал прибор в лужицу термоклея. Расстояние до верхней стенке выбрано достаточным для свободной установки SIM-карты.
Фото 17. Собранный прибор без верхней крышки. USB кабель внутри коробки зафиксирован термоклеем, снаружи на него надета и зафиксирована стяжками ферритовая трубочка.

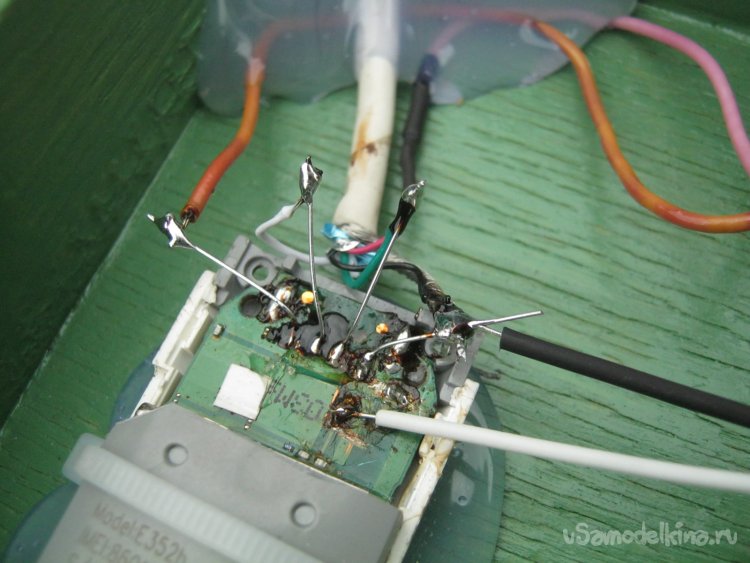

Фото 18. Вид на внутренний монтаж крупнее. После сборки и проверки работоспособности, остатки канифоли удалил спиртом с жесткой щеточкой.

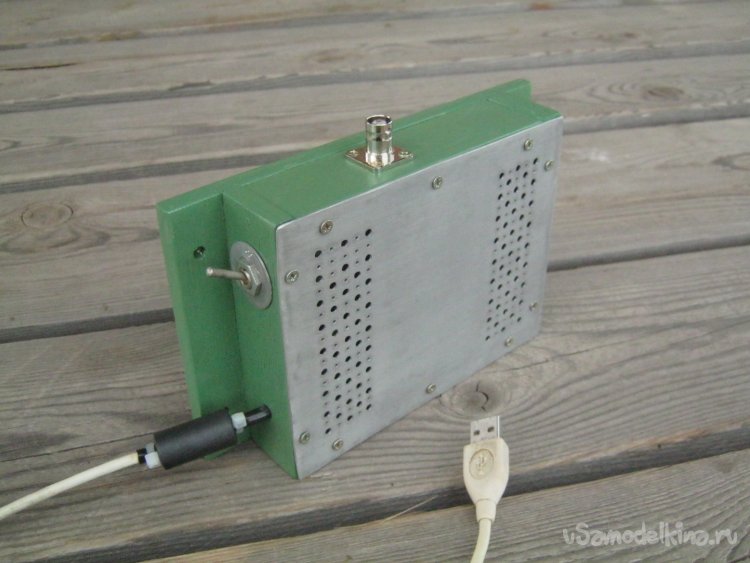

Фото 19. Готовый прибор.
P.S.
Миниатюрные приборы такого рода легко повредить и при подобных работах следует осознавать высокую вероятность аварии. Такие платки не предполагают ручного монтажа и вообще ремонта. Кроме того, чувствительные нежные схемы легко вывести из строя сетевым паяльником. В крайнем случае, следует на время непосредственно пайки выключать паяльник.
Babay Mazay, июль, 2022 г.
