Редко когда бывает – чтобы вопиюще спроектированный прибор, отлично работал и чудо как хорошо вписывался в конструкции, правда, в несколько ином, чем планировалось, качестве. В самом деле, высоковольтный трансформатор от микроволновой печи - огромный ток холостого хода, людоедская индукция в вызывающе заваренном насмерть сердечнике… Зато удешевление производства и экономия материалов. Интересно, что как не старались конструкторы, в вышедших из строя печах этот трансформатор почти всегда цел – надо полагать, в конструкции есть элементы еще более ненадежные.
А вот для некрупной настольной точечной сварки – лучше его, не придумать - габаритная мощность до киловатта при очень скромных размерах и массе, да и добыть удается незадорого, а нередко и вовсе даром. Работает секунды – дрянные параметры не успевают показать себя во всей красе, опять же легко перематывать – витков немного, провод толстый, сердечник разшелушивать на пластинки а потом собирать не нужно. Два витка нетонкого провода уже будут неплохо работать. Однако, однако. Кабель круглого сечения и невеликое окно для сильноточной «вторички» оставляют маловато вариантов, больше нескольких витков солидного провода, даже с самодельной, во имя экономии места, изоляцией, не продернуть. Такому аппарату по зубам либо совсем мелочи, либо заготовки чуть помассивнее, но сварочный клюв и соединительные провода должны быть короткими и весьма нетонкими. В то время как некоторые некрупные операции удобно делать выносным «пинцетом», хотя бы на полуметровом кабеле с его потерями.
Традиционно, для сверхсильноточных обмоток применяют фольгу (нетолстый лист). Он сильно экономит «окно» оставляя мало пустот, удобно ложится при обычной намотке на вынутую из стального сердечника катушку, изолируется обычными «межслойными» средствами. В собранный сердечник такую обмотку продернуть куда как сложнее, но попробовать стоит – в имеющийся трансформатор влезет больше витков, а при изрядном соотношении витков / Вольт, любой лишний оборот – большое дело.
Мой исходный сварочный трансформатор-заготовка намотан самодельным кабелем около 20 (?) мм2. 2 витка, короткие и жесткие выводы (Фото 2).

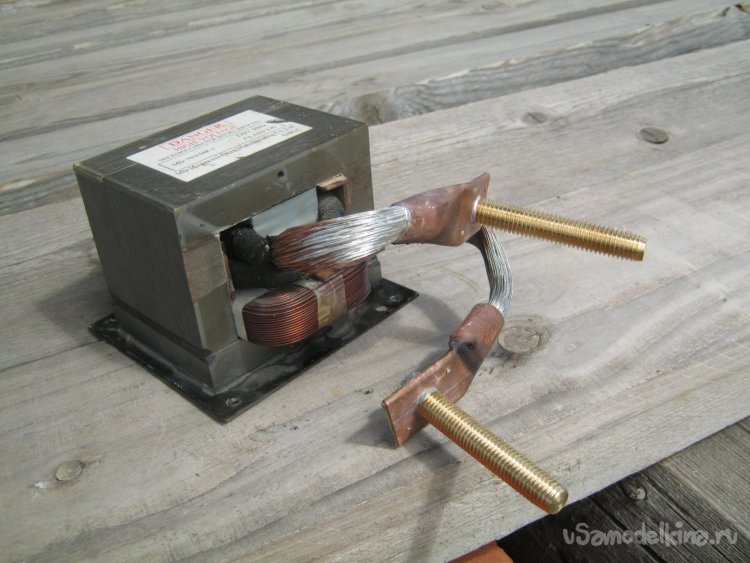

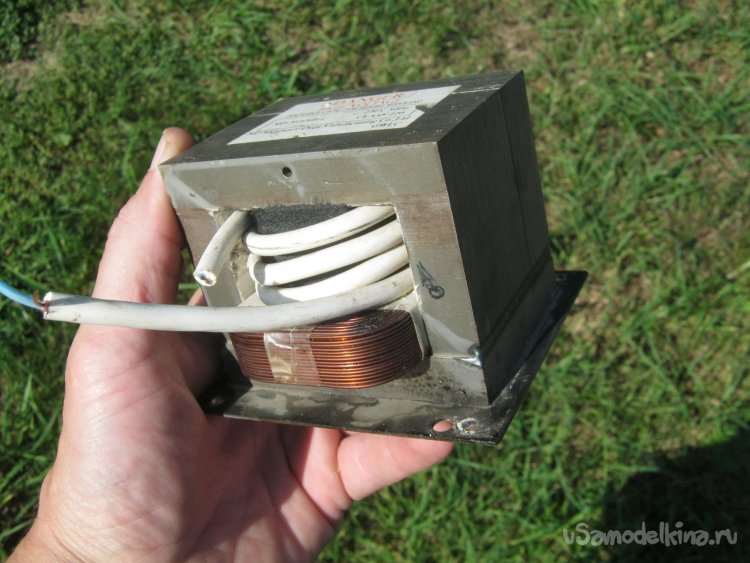

Фото 2. Исходный сварочный трансформатор. 2 витка – около 1.7 В, при огромном токе. Любое промежуточное соединение и потери на нем критически уменьшают и без того невысокое напряжение, а для короткого клюва выводы слишком жесткие – по жилам заполз припой.
Что понадобилось для работы.
Набор некрупного слесарного инструмента, материалы, см.ниже, разметочный инструмент, длинная линейка, строительный фен, мелочи.
К делу.
Старую вторичную обмотку по возможности аккуратно демонтировал – распаял самодельные клеммы и наконечники горелкой, собрал припой, удалил провод (Фото 3).

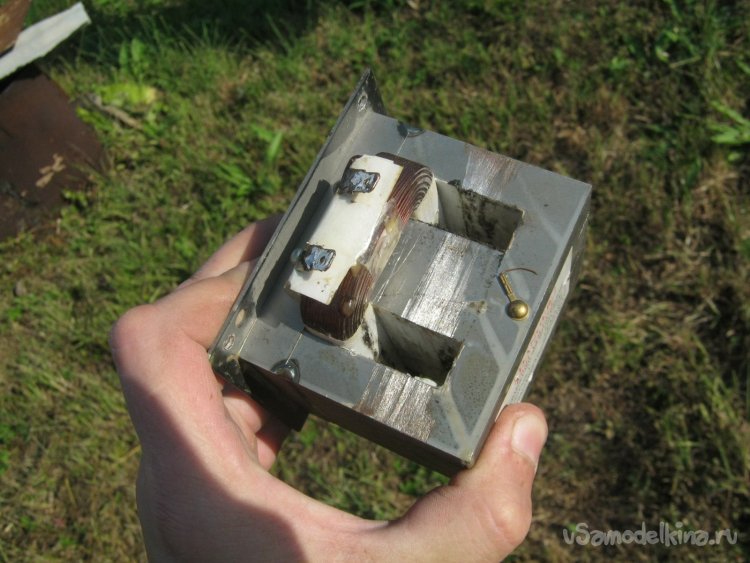

Фото 3. Первозданный вид, почти что «жемчужина, понимаешь, несверленная».

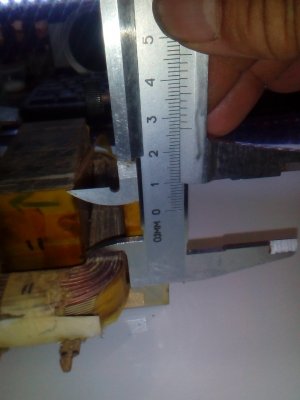

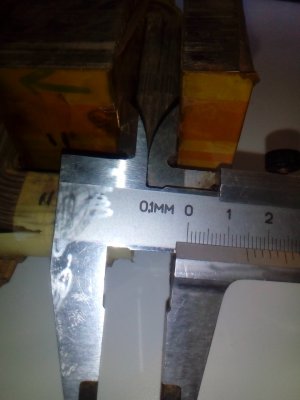

Обмерил сердечник и определил высоту (ширину) ленты с учетом изоляции. Увы, слишком сильно рассчитывать на плотную укладку не приходится – жесткий кабель, складки изоляции. Попытаемся по возможности свести их к минимуму, рассчитать максимальную длину заготовки провода и намотать сколько влезет. Исходный трансформатор (Фото 2) неплохо работал с коротенькими эрзац-электродами из 3,3 мм медной жилы. Любое увеличение сечения или количества витков «вторички» ощутимо улучшит его свойства.
Моя заготовка для самодельного провода-шины – небольшой рулон медной отожженной фольги, доставшейся по случаю (Фото 4).

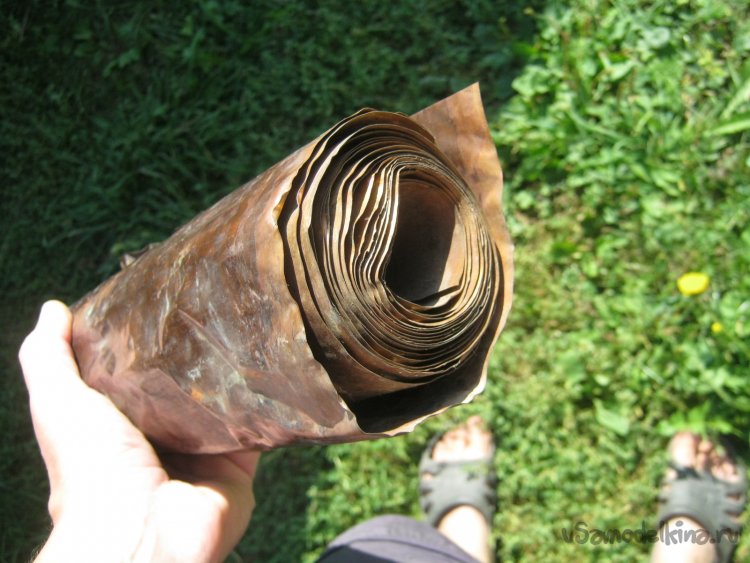

Фото 4. Медная фольга 0,2 мм. Слегка помятая, судя по мягкости и пятнам окиси – отожженная.
По магнитопроводу определил максимальную вероятную длину шины, накинул запас для некоротких выводов. Местами мятую фольгу, по возможности, выровнял, расстелив на ровной поверхности и с усилием прошелся по ней гладким цилиндром – литровой стеклянной банкой (Фото 5).

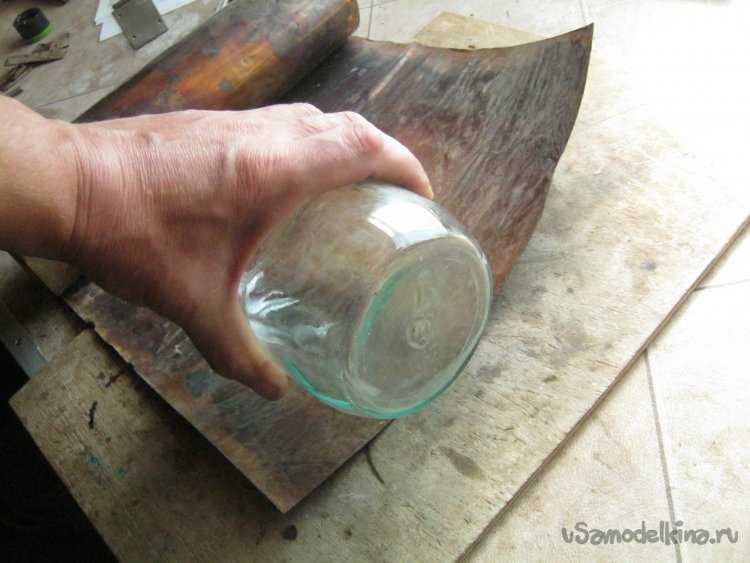

Фото 5. Выравнивание медной заготовки-фольги.

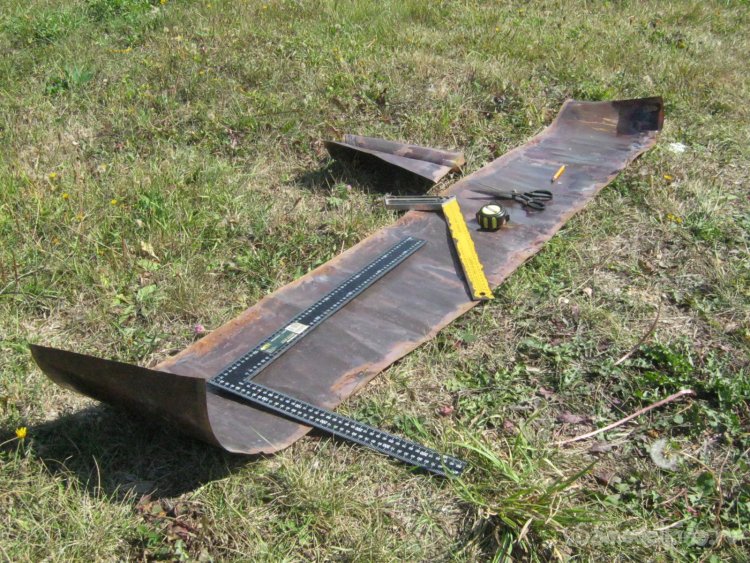

Фото 6. Выровненный рулон развернул, разметил и отрезал нужный кусок.
Освободил в мастерской большой стол, отрезанный кусок-заготовка в аккурат на нем помещался, что сильно упростило работу. Распустил заготовку на ленточки – каждую размечал, отчерчивал очередную границу под длинную линейку – алюминиевую квадратную трубу. Использовал слесарную чертилку. На темной меди процарапанный светлый след виден очень хорошо. Резал фольгу обычными, старыми портновскими ножницами. Тяжеловато, но получается несколько точнее, чем специальными по металлу. Спешить мне было некуда, растянул удовольствие на несколько дней. После резки край имеет небольшой заусенец на обоих частях. Выравнивал его, насколько возможно, той же банкой.

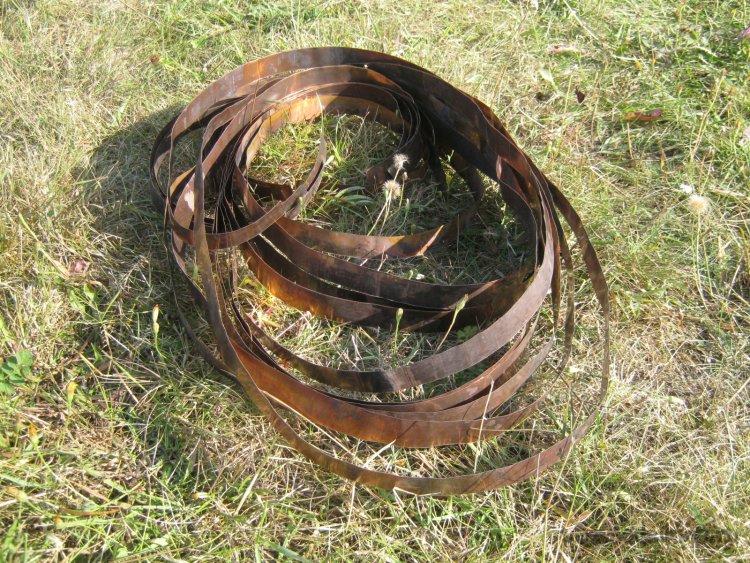

Фото 7. Нарезанные из медной фольги ленточки – заготовки шины. 10 штук х 24 мм х 0,2 мм = 48 мм2. На самом деле получилось еще несколько больше – значения округлял в меньшую сторону. То есть – «не менее» 48 мм2.
Суперзадача – изолировать витки шины друг от друга. Увы, обычные намоточные приемы, вроде киперной ленты или бумажных полос с бахромой здесь не годятся и придется заранее изолировать весь намоточный провод. Здесь, применил термотрубку подходящего диаметра (Фото 8). Кроме прочего, она неплохо скользит даже без дополнительной смазки, что полезно при плотной намотке-продевании.

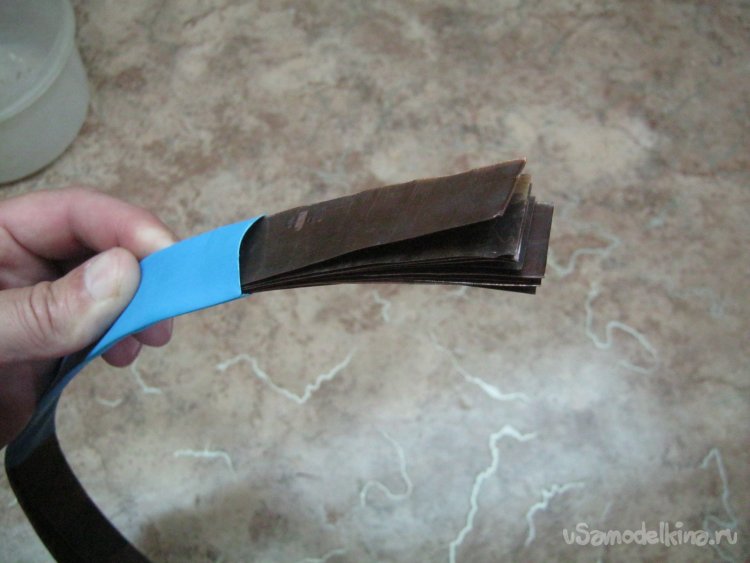

Фото 8. Изоляция самодельной шины термотрубкой. Сложив стопку лент, скрепил их в нескольких местах прищепками, примял острые торчащие углы на торце шины и в несколько приемов натянул термотрубку. Строительным феном с широким наконечником последовательно усадил термотрубку на меди. Левой рукой в нетонкой матерчатой перчатке, при необходимости выравнивал стопку лент по ширине, приминал волны.
Намотка изолированной шиной по ширине окна особенностей не имеет, за исключением, разве что, первого вывода. Разумеется, нужно правильно определить и выполнить направление намотки, совпадающее с таковым, у обмотки первичной. Контрольной, может быть пробная намотка из нескольких витков любого изолированного провода (Фото 9).
Фото 9. Пробная намотка для контроля правильности направления намотки. Выполнена куском двухжильного сетевого шнура. После подачи на сетевую обмотку стандартных ~220В на пробной обмотке должно появиться соответствующее виткам (примерно помноженное на 0,8) переменное же, напряжение.

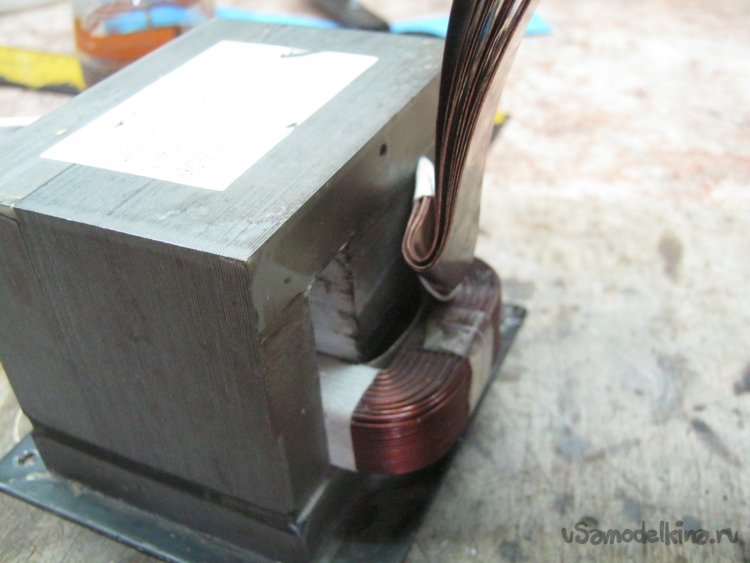

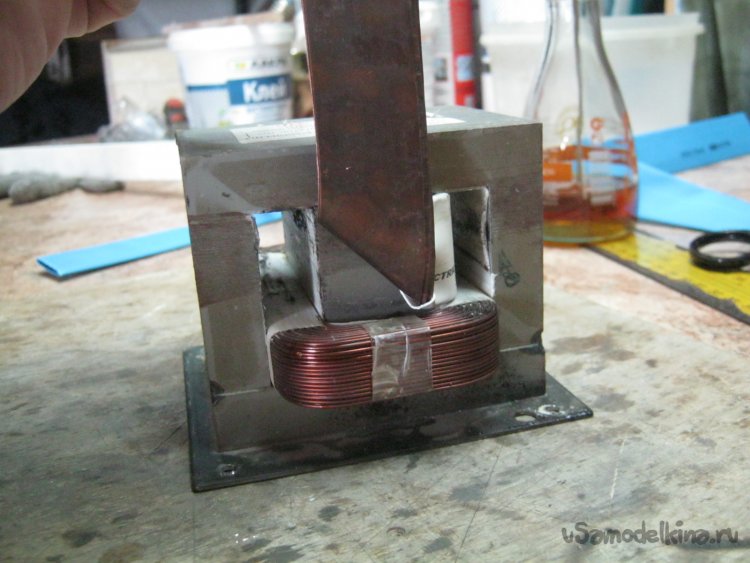

Фото 10. Вывод начала вторичной обмотки. Шина изогнута под углом 90 градусов, вверх. Вид спереди.
Фото 11. Вывод начала вторичной обмотки. Вид сбоку. Сформованный руками, затем его аккуратно сплющил киянкой и изолировал от стали и сетевой обмотки.

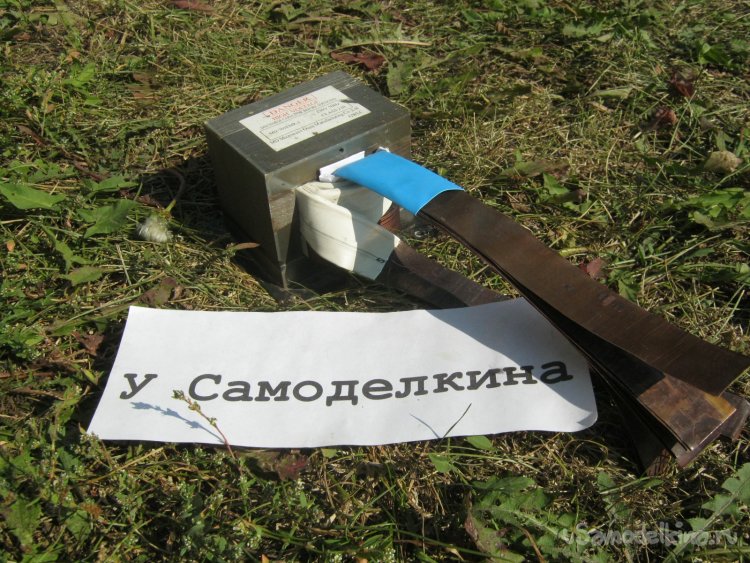

Фото 12. Готовый перемотанный трансформатор для контактной сварки.
Увы, в действительности, витков влезло меньше ожидаемого из-за трудноустранимых образующихся при намотке складок на самой ленте и изоляции. Тем не менее, получилось три витка сечением 48 мм2, с длинными мягкими выводами. При сетевом напряжении ~220В они дают чуть больше ~2,5 В. На такую обмотку с выводами около 20 см, ушло 1.2 метра самодельной шины.
Babay Mazay, август, 2022 г.
