Аппарат для контактной сварки литиевых аккумуляторов

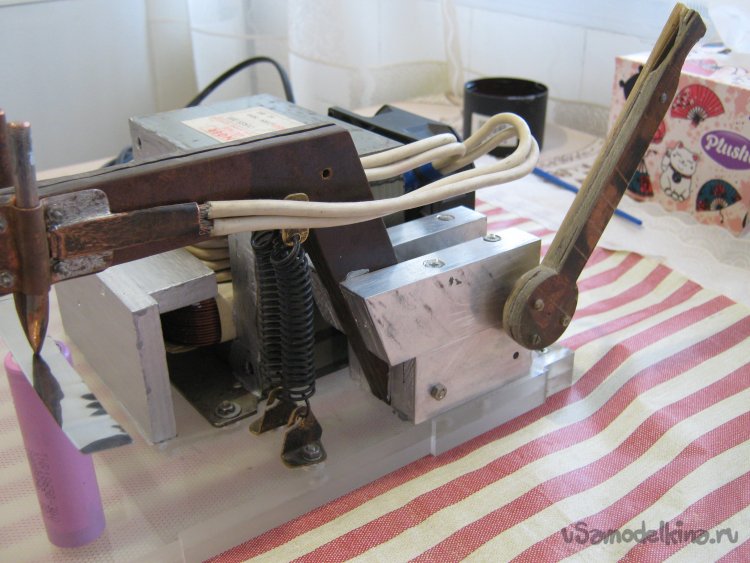

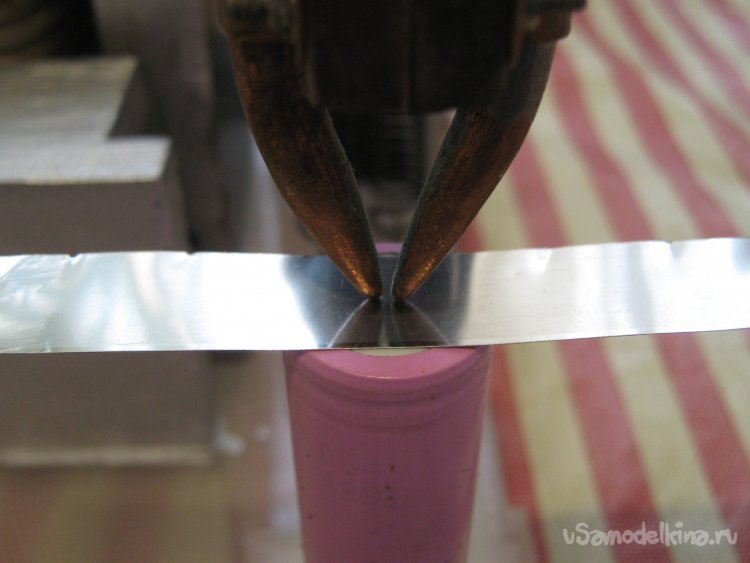

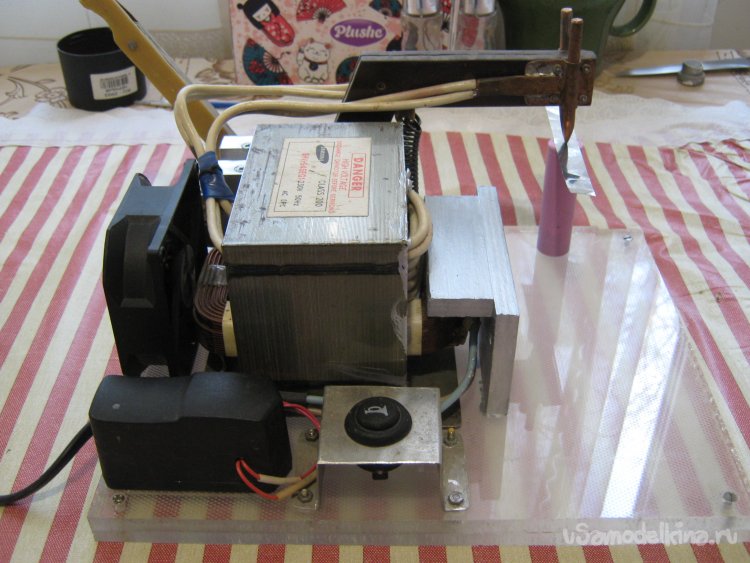

Предлагаю вниманию очередную версию сварочного аппарата контактной сварки. В части электрики ничего нового в нем абсолютно нет. Главной особенностью, пожалуй, можно назвать устройство контактной группы, держащей электроды. Многие, кто сталкивался с вопросами контактной сварки знает, что от величины прижима электродов к свариваемым деталям зависит электрическое сопротивление в точке контактов, а значит величина проходящего тока, а значит и качество сварки. Некоторые осуществляют прижим электродов двумя руками, нажимая ногой пусковую кнопку, кто-то старательно выравнивает контактные точки в горизонтальной плоскости. Но и первый и второй способы не дают гарантий от непроварки или наоборот от перепрожога. В данном решении это практически исключается за счет того, что электроды крепятся на независимых друг от друга изоляционных "гусаках", находящихся на одной оси, но имеющих каждый свою натяжную пружину. Причем величину прижима можно регулировать как жесткостью самих пружин, так и местом крепления последних к основанию. Чем ближе место крепления к основанию, тем пружина сильнее растягивается и тем больше прижим электрода. А так конструкция подобна тысячам других таких же выложенных в интернет. Основанием служит плита из оргстекла толщиной 16 мм. На ней расположен трансформатор от СВЧ печи "самсунг". Вторичная (высоковольтная)обмотка удалена, вместо нее намотаны 3 витка сдвоенным (что нашлось под рукой) медным проводом общим сечением 16 мм2. Изоляционные "гусаки" выпилены из гетинакса толщиной 6 мм. Пружины куплены в магазине автозапчастей по символической цене 18р за шт. Крючки на основании, к которым притягиваются "гусаки" лучше делать с несколькими отверстиями по высоте относительно поверхности основания. Это дает возможность регулировки усилия прижима. Ось на которой нежестко крепятся "гусаки" фиксируется в двух стойками. В моем случае выполненных из алюминиевого прямоугольного профиля  40х20х2. Здесь же находится ручка при надавливании на которую происходит подъем или опускание сварочных электродов. Электроды- жала паяльников диаметром 5мм. Обращаю внимание на то, что все контактные соединения во вторичной обмотке должны быть предельно надежными, так как токи большие и плохое соединение могут привести к нагреву и прогару контактов. Кроме того на основании установлен вентилятор обдува на случай длительных работ. Кнопка включения взята так же в магазине автозапчастей(может быть любой, но на ток не ниже 10 ампер). И самое главное: кнопку ставьте только в первичной цепи трансформатора, Иначе без большого БАБАХА не обойтись!
