Вот такой «агрегат» должен получиться в конце работы.
Органайзеры представлены множеством вариантов, но суть их одна: это полустенд или плоская коробка, внутреннее пространство которой разделено на небольшие отделы, которые можно заполнить определенным видом канцтоваров, инструментами или другими металлическими изделиями.
Как правило, органайзеры производятся из пластика. Главное их достоинство – легкость, ведь сами изделия могут быть довольно тяжёлыми, так зачем же еще тяжелый корпус.
Некоторые органайзеры имеют вид чемодана, оснащены ручкой для переноски и закрываются на замок или защёлки. Есть варианты и стационарных небольших органайзеров, которые можно поставить на стол, повесить на стене или разместить на полке: в кладовке или гараже.
Мест для хранения различных изделий может быть достаточно много. Есть органайзеры с 10 «посадочными местами», а есть и гораздо большие. Органайзер – очень удобное устройство, которое раз и навсегда решит проблему хранения и моментального доступа к установленным на стенд изделиям. Мобильный вариант органайзера представляется более универсальным, однако мобильный органайзер встраивается в закрывающийся чемодан, а это уже снижение скорости доступа к изделиям.
Промышленные органайзеры довольно дороги. Поэтому любители мастерить своими руками вполне могут изготовить нужный органайзер.
Малогабаритный настольный органайзер – 2 (далее просто МНО2) конструктивно является устройством, совмещающим ячейки для канцтоваров и стенд для инструмента. МНО2 имеет отличия от имеющихся в продаже промышленных образцов.
Главная отличительная особенность МНО2 в том, что доступ к любому изделию выполняется моментально, просто «в один клик». Не нужно поворачивать планки, ослаблять фиксирующие защёлки или перемещать соседние изделия. Все действия (снял / установил) можно делать всего одной рукой.
Вторая отличительная особенность МНО2 в том, что зелёные пеналы снизу имеют отверстия для фиксации органайзера на столе или другой горизонтальной поверхности.
Недостатком МНО2 является то, что не все разновидности инструмента в нём можно хранить, хотя перечень такого инструмента достаточно широк.
Однако, тут же «напрашивается» рационализация: если скрепить между собой три одинаковых основания, то перечень изделий можно расширить, а части органайзера сделать строго «тематическими» (канцтовары, инструмент, свёрла и переходники для настройки радиоэлектронных устройств).
Автор статьи рекомендует творчески отнестись к изготовлению основания органайзера. Расстояние между держателями (установочными приспособлениями) следует выбрать индивидуально, исходя из имеющегося инструмента. В любом случае, инструмент для изготавливаемого органайзера следует отбирать наиболее часто используемый в работе (а не тот который легче закрепить в органайзере).
Основными задачами, поставленными перед изготовителями органайзера, являются упорядочение рабочего места для экономии рабочего времени, экономии денежных ресурсов и получение удовлетворения от аккуратно выполненной работы. Способствовать этому может поэтапная работа «до первой усталости» с небольшими перерывами на двигательную активность и (в обязательном порядке) тщательность при изготовлении составных частей поделки.
Для изготовления органайзера потребуются
1). Кусок текстурированного листового пластика 160х95 мм толщиной 2-3 мм.
2). Пенал школьный шестигранный (зелёный) с габаритными размерами 185 х 34 мм. (1 или 2 штуки). Наличие двух пеналов позволит закрывать верхние части «столбиковых накопителей».
3). Футляр для зубной щётки высотой 163 мм и диаметром 25 мм. (2 штуки).
4). Пластмассовые плошки для крепежа, разделённые на 3 (или более) ячейки – 2 штуки. Это могут быть упаковочные коробки от любых товаров, желательно со стенками толщиной не менее 1 мм.
4). Крепёжный комплект из шайб, пружинных шайб, гаек и винтов:
А). Латунных винтов с полукруглой головкой М2,5 х 6 с комплектом шайб и гаек - по 4 штуки.
Б). Латунных винтов с полукруглой головкой М3 х 12 с комплектом шайб и гаек - по 10 штук.
В). Латунных винтов с полукруглой головкой М4 х 16 с комплектом шайб и гаек - по 10 штук.
5). Листовой дюраль прямоугольной формы толщиной 1 мм и размерами 80 х 30 мм (для изготовления 3 скоб).
6). Кусок упаковочного пенопласта (75х85х20 мм.) для расширенного накопителя свёрл (дополнительно).
Работа с МНО2
1). С органайзера снимается пылезащитный чехол.
2). Органайзер устанавливается на рабочий стол. Для этого, удобнее всего, взяться пальцами руки поближе к центру стенда: за зелёный пенал или за чёрное вертикальное основание.
3). При необходимости неподвижно зафиксировать МНО2 на рабочем месте в дно обеих зелёных пеналов вставляются винты М6х30 и пропускаются в предварительно просверленные отверстия в столе. Расстояние между центрами отверстий – 100 мм. Снизу на винты накручиваются гайки М5. Такие пары отверстий диаметром 5,2 мм просверлены на полке шкафа и на двух рабочих столах, где и предполагается установка МНО2.
Возможные доработки МНО2
1). Добавить ушки для навешивания МНО2 на вертикальную поверхность. Ушки можно проделать непосредственно в зелёных пеналах.
2). Пластмассовые плошки можно оснастить крышками, предохраняющими содержимое плошек от пыли. Крышки могут откидываться вперёд на стандартных или самодельных (из скрепок) мини шарнирах.
3). Между плошками можно установить пенопластовый накопитель для втыкания игл, булавок или свёрл мелкого диаметра.
Передние стороны плошек органайзера украшаются ламинированными рисунками. Возможные варианты рисунков – наклеек для размещения на плошках, приводятся в поставленном на пароль файле «MNO2_4work».
Выбранные рисунки распечатываются на цветном принтере, вырезаются ножницами и приклеиваются к плошкам широкой полоской прозрачного скотча. Рекомендуется сначала, удерживая рисунок на кончике скальпеля, устранить перекос и прилепить рисунок к прямоугольному кусочку скотча. А затем скотч (с закреплённым на нём рисунком) приклеить к плошке.
Для творческого настроя на разработку органайзера на свой вкус, предлагаем проследить как можно «пристроить» вновь купленную в магазине отвёртку, чтобы она постоянно не мозолила глаза, но была всегда в одном месте и легко доступна по первой надобности.
Способы (простые и сложные).
1). Поставить в стакан. Положить на подоконник. Положить в столешницу. Положить в карман.
2). Подвесить на резинке к потолку. Повесить на стенку.
3). Прилепить к постоянному магниту.
4). Просунуть в отверстие в столе. Вставить в резиновый «карман». Поставить в органайзер. Вставить в петлю из канцелярской скрепки у дальней кромки рабочего стола.
5). Привязать к отвёртке верёвочку (или карабин) и вешать на гвоздик. Просверлить в ручке отверстие и вешать отвёртку на горизонтальный штырь (винт, шуруп).
6). Воткнуть отвёртку в зазор между ПВХ-трубкой и скобой - держателем.
Вообще, держатели из кожи, резины, мягких материалов позволяют сберегать внешний вид инструмента и закреплять его быстро, бесшумно и довольно надёжно.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный бонусный блок к статье МНО2. Он состоит из трёх загадок, которые нужно разгадать. Разгадав эти загадки, вы узнаете, как называется самый распространённый в быту и на производстве инструмент.
Загадка №1.
Есть лопатка, но не для грядки,
есть стержень, но не в пишущей ручке.
Есть ручка, но не чемодан;
может вращаться в обе стороны, но не балерина.
Если загадка оказалась трудной, прочитайте подсказку:
Загадка №2.
Ручка в руке, тело в металле, ножка в борозде, а работа такая, что не отвертишься.
И последняя загадка – самая короткая, но самая лёгкая, так как в ней есть ключевое слово.
Загадка №3.
Для неё и шлиц создали, чтоб её рукой вращали.
Если загадки оказались чересчур трудными, попробуйте разгадать ребус №1 МНО2. Он является совсем не трудным заданием, дублирующим загадки:
Полный ответ к ребусу МНО2 №1.
Разгадав хотя бы одну загадку или ребус, ответ следует ввести с заглавной буквы в строку «Пароль» файла «MNO2_4work». Если ответ окажется правильным, то вы сможете, получить совершенно БЕСПЛАТНО чертежи и рисунки – наклейки (в масштабе = 1:1) для изготовления МНО2. Архив файла «MNO2_4work» можно скачать здесь:
ВИДЕО
Если у Вас есть желание посмотреть на поделку при демонстрации её внешнего вида, то откройте видео «MNO2» (106 МБ)
Для того, чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом:
А вот, что хотела сказать о МНО2 голосовая помощница от Яндекса, непревзойдённый диктор – бот Алиса.
Конструкция получилась конечно симпатичная, но начну с критических замечаний.
1). В малогабаритном настольном органайзере излишне много крепёжных изделий, а это влияет на общую стоимость поделки.
2). Органайзер не очень удобно брать в руки и переносить с одного места на другое.
3). Авторский органайзер излишне эластичен, поэтому основание лучше выполнить не из двух-, а из трёхмиллиметрового пластика.
4). Стесняюсь спросить о назначении разноцветных прищепок. Пусть это пробудит у изготовителей МНО2 желание домысливать о недосказанном самостоятельно.
5). Не все комплектующие органайзера будет легко приобрести.
А теперь о положительных моментах:
1). Органайзер выполнен аккуратно. Большинство держателей выполнены с соблюдением правил симметрии.
2). В органайзер заложена возможность лёгкой адаптации к замене старых инструментов на новые.
3). Органайзер имеет небольшой вес, так как изготовлен из пластика.
4). Все комплектующие (пожалуй, кроме крепежа) дёшевы и экономят семейный бюджет. Покупка подобного готового изделия обойдётся дороже.
Советы изготовителям МНО2.
1). Я бы приделала ушки для навешивания МНО2 на стену. Это освободит дополнительное место на рабочем столе. Ушки можно выточить в задних стенках зелёных пеналов или применить готовую планку с ушками из статьи Элементарный датчик движения.
2). Также, не помешает ручка – переноска.
3). При изготовлении органайзера следует творчески переработать его конструкцию с учётом имеющегося у вас (а не у автора статьи) инструмента.
4). Крышки к плошкам я делать не советую. Без них в ячейки поместится больше всяких мелочей. А от пыли МНО2 защищает общий пакет.
Ай я яй! Мой дежурный смартспикер сигнализирует: «За нами время на пределе». Мой флиполёт уже синтезировал и начал потреблять синтезированное топливо. Улетаю. See you soon!
Пожелайте мне удачи! А автору статьи даю поручение разработать органайзер с повышенной степенью унификации. Исходный материал к изготовлению держателей для разных инструментов будет единым. Раскрытие замысла – в следующей статье.
Дополнительная информация по теме органайзеров
Выбрать и купить готовый органайзер можно на Яндекс.Маркете набрав в поисковой строке слово «Органайзеры» и кликнув кнопку «Найти» или нажав клавишу «Enter».
Самый простой органайзер – раскладной чемоданчик за 369 рублей можно купить, например, пройдя по ссылке.
Любителям мастерить из дерева рекомендуем посмотреть видео длительностью 01.24 «Ящик-органайзер для инструмента из фанеры». До просмотра советуем убавить громкость (особенно тем, кто плохо переносит свистящие звуки)!
Порядок изготовления МНО2

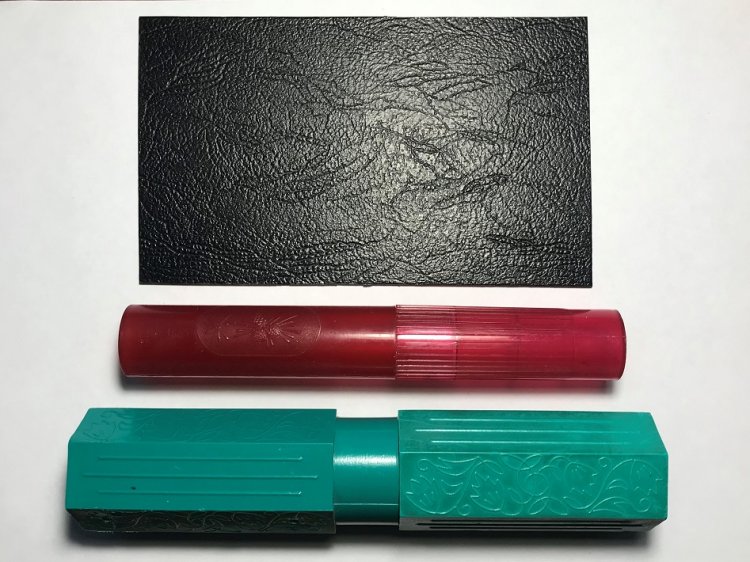

Рисунок 01.
Для изготовления МНО2 потребуются: кусок пластика, два футляра для зубной щётки и школьный пенал (лучше два пенала, чтобы разделённые половинки пеналов закрывались).

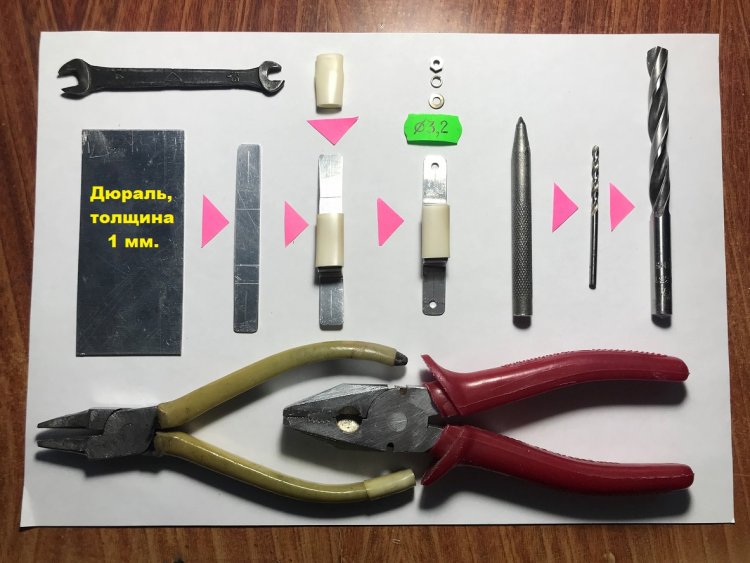

Рисунок 02.
Изготовление дюралевых скоб – держателей. Примечание: ПВХ-трубку удобнее надеть после двух изгибов, выполненных с одной стороны. А затем выполнить изгибы с другой стороны.

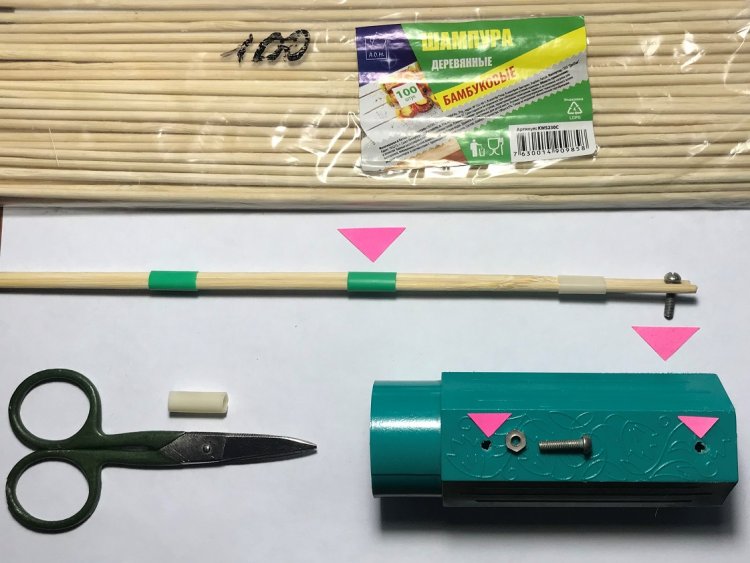

Рисунок 03.
Изготовление удлинённого пинцета из бамбуковых шампуров для «доставки» винтов М3х12 к удалённым отверстиям изнутри корпуса. Зелёные ПХВ-трубки на пинцете имеют в большей степени декоративную функцию. А перемещая белую ПХВ-трубку, можно регулировать силу обхвата (сжатия) удерживаемого винта.
Рисунок 04.
Половинки пеналов и футляров для зубных щёток в сборе. В левый нижний пенал остаётся вставить и снаружи прикрутить гайкой только один винт М3х12.

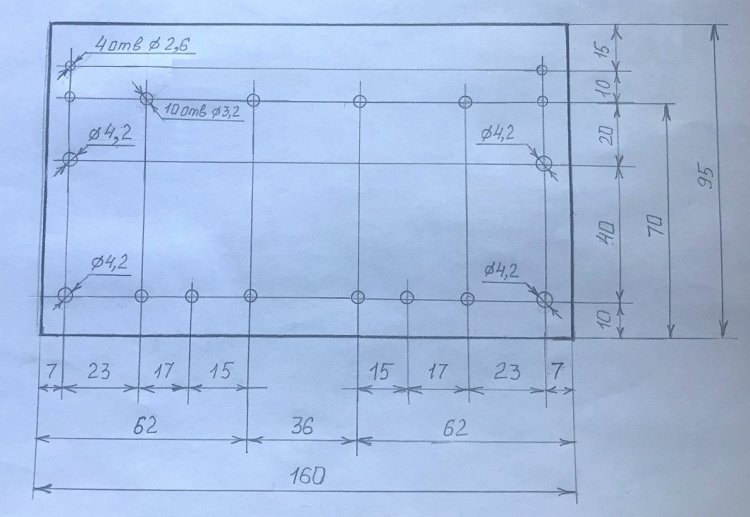

Рисунок 05.
Так выглядит разработанная для органайзера передняя панель из пластика толщиной 2 … 3 мм. Если некоторые отверстия из-за отсутствия покупных комплектующих не будут востребованы, их можно заклеить квадратиками из чёрной текстурной самоклеящейся плёнки.

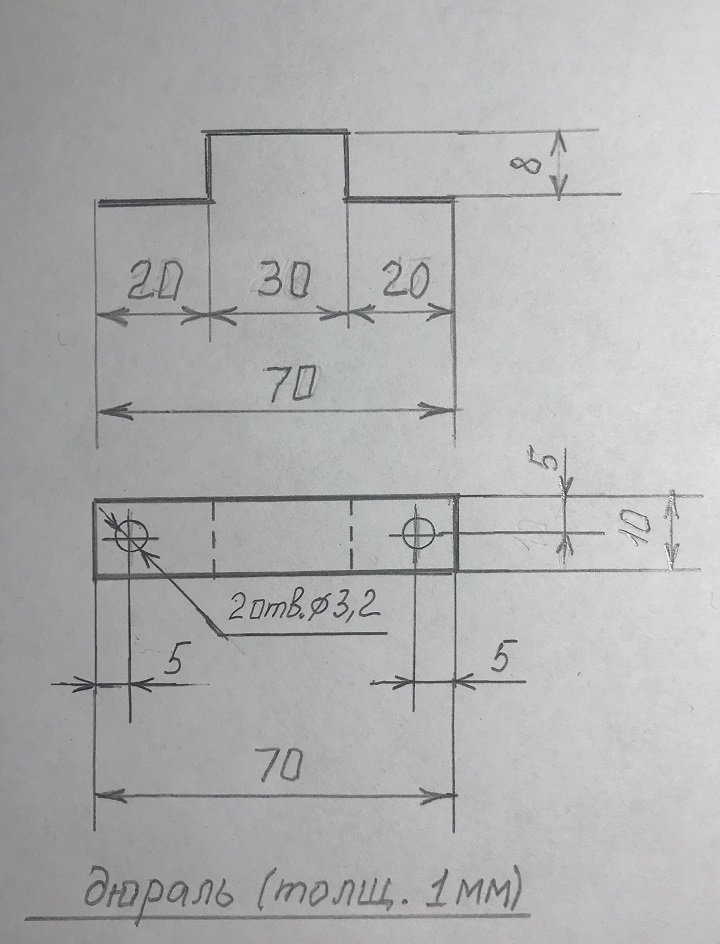

Рисунок 06.
Эскиз скобы, изготавливаемой в двух экземплярах (см. также рисунки 2 и 12). Третья скоба под торцевые кусачки имеет другие размеры.

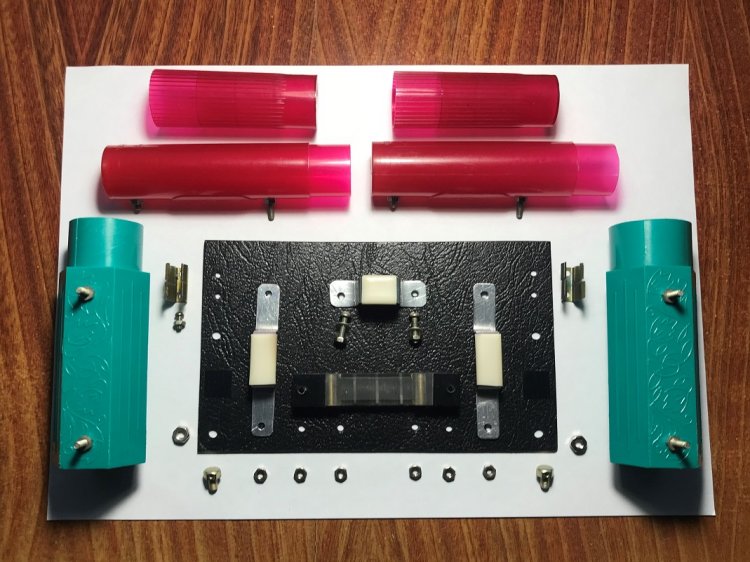

Рисунок 07.
План сборки составных частей МНО2 при помощи различного крепежа. (Футляры для зубных щёток при сборке следует повернуть на 90 градусов).

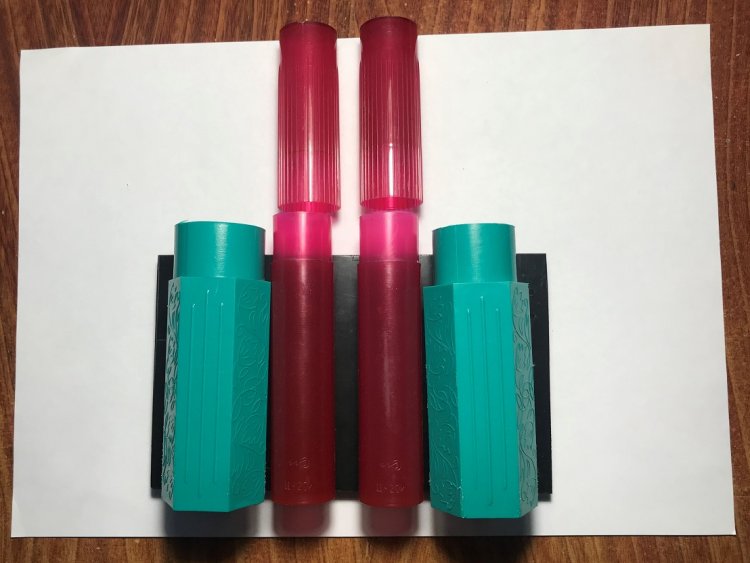

Рисунок 08.
Вид на МНО2 сзади в частично собранном состоянии.

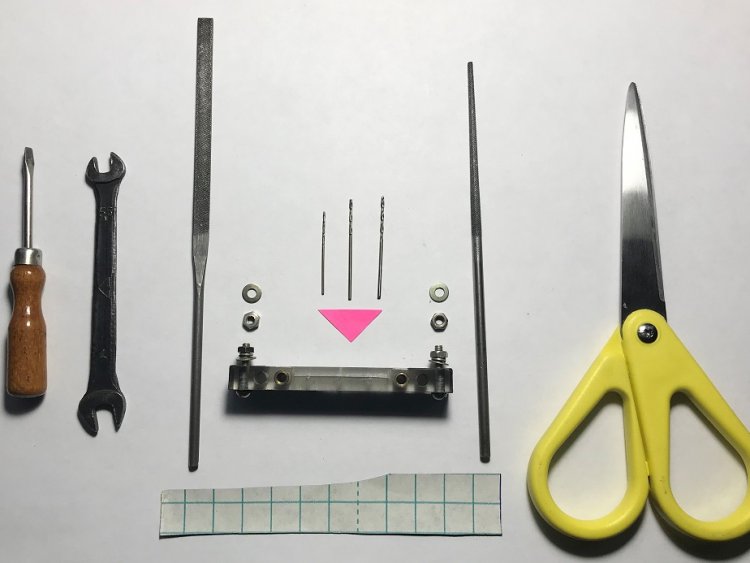

Рисунок 09.
Стеклотекстолитовая обойма для установки двух надфилей, свёрл диаметром от 0,7 до 1,3 мм и сверла d = 3,2 мм. Передняя и боковые части обоймы обклеиваются чёрной текстурной самоклеящейся плёнкой. Сборка – с помощью крепежа М3.
Рисунок 10.

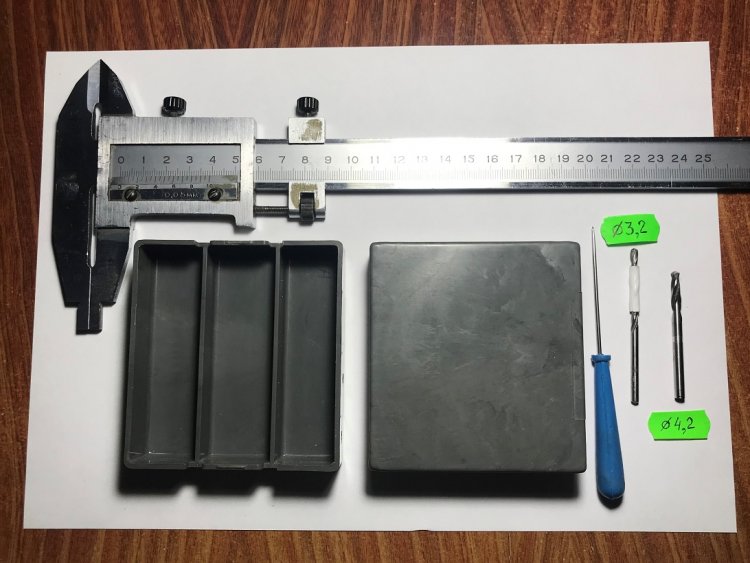

Пластмассовые плошки размерами 80х70х20 мм (в количестве двух штук) для канцтоваров (скрепок, кнопок, силовых кнопок, ластика, степлера, кнопкодёра и т.п.).

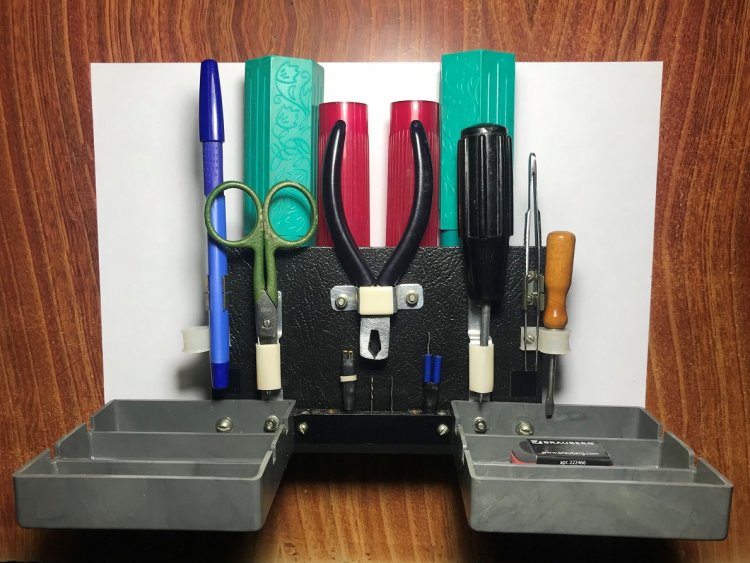

Рисунок 11.
Так выглядит в «облегченном» варианте МНО2 в сборе. Крышки в столбиковых контейнерах (пеналах и футлярах для зубных щёток закрыты). В контейнеры могут устанавливаться карандаши, ручки, маркеры, кисточки, но могут и кабели – переходники для радиоаппаратуры и различных гаджетов

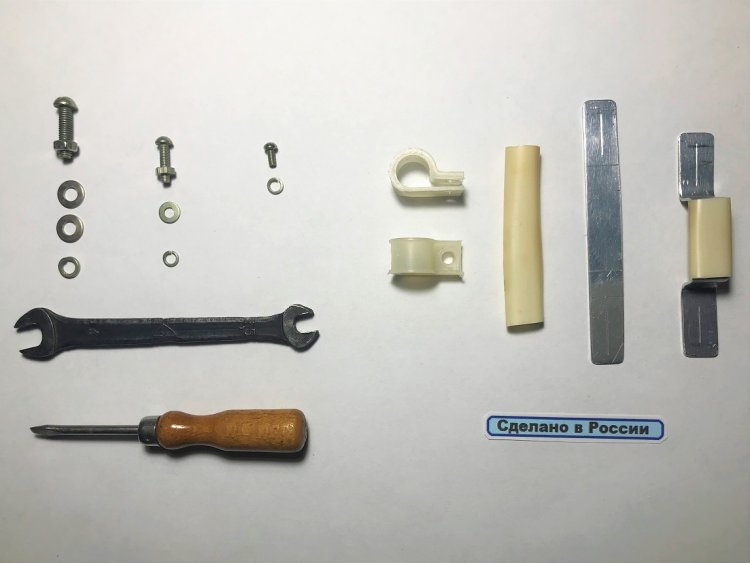

Рисунок 12.
Слева - образцы использованного в МНО2 крепежа в единичных экземплярах. В центре – пластмассовые хомуты для прокладывания кабеля по плинтусу (в МНО2 – держатель отвёрток и, например, бородков). Справа – заготовки для скоб. Под винты М3 сверлятся отверстия от 3,1 до 3,3 мм.
Рисунок 13.

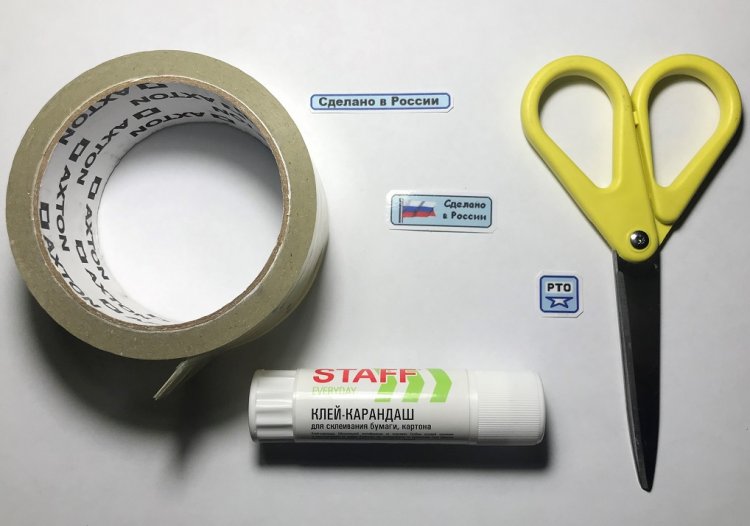

Для ламинированных прозрачным скотчем этикеток «РТО» и «Сделано в РФ» можно применить клей-карандаш. Перед приклеиванием обратные стороны этикеток желательно слегка обработать мелкой шкуркой. Другую склеиваемую поверхность также желательно сделать шероховатой.
Рисунок 14.

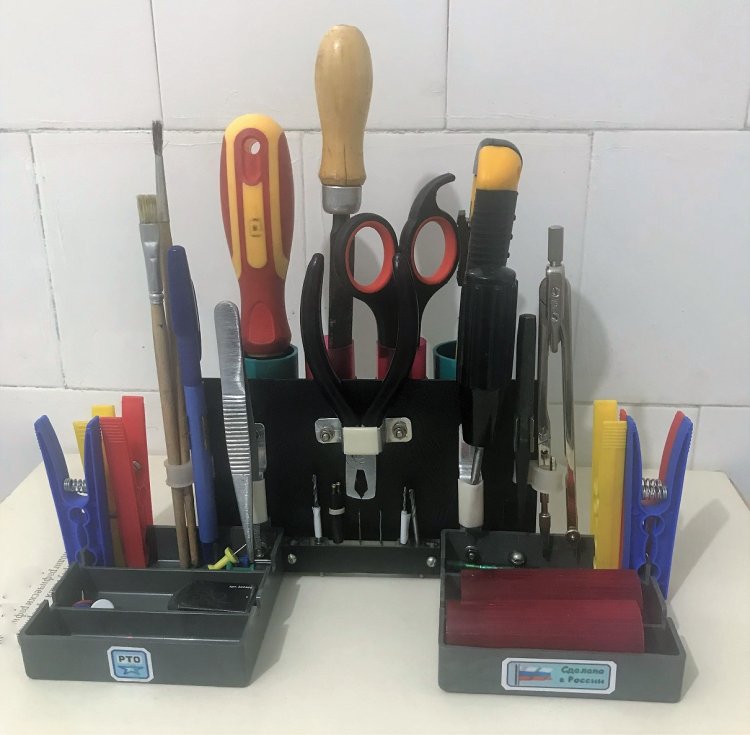

МНО2 в сборе с наклеенными этикетками и снятыми крышками столбиковых контейнеров, в которые установлены дополнительные инструменты.

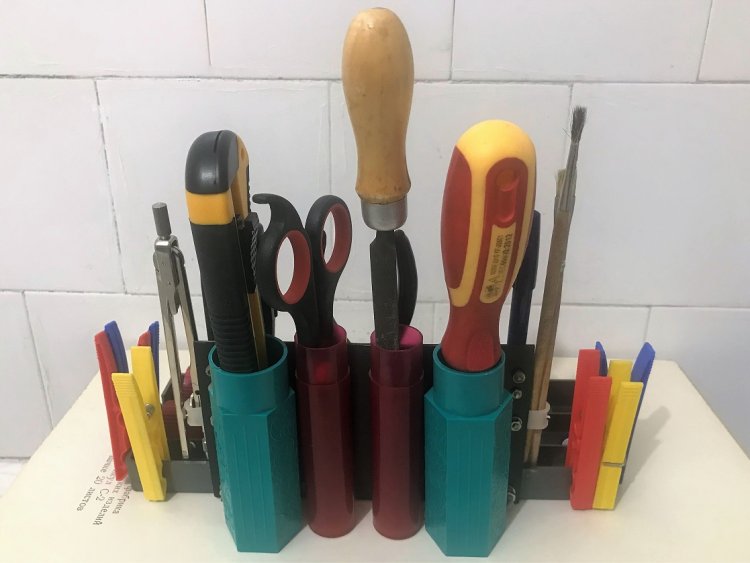

Рисунок 15. То же самое, но вид сзади.
Рисунок 16.

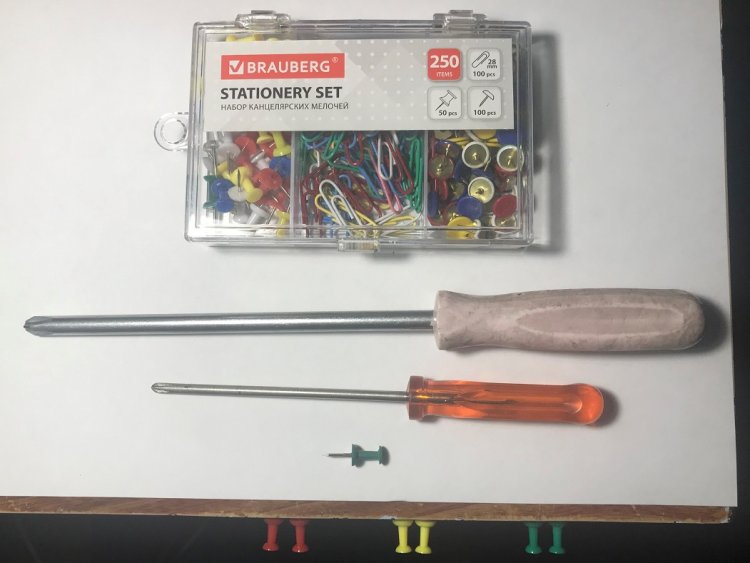

Экспресс – стенд для отвёрток разных размеров можно сделать за 1 минуту. Стенд выполнен вдавливанием (вручную) силовых кнопок фирмы «BRAUBERG» в заднюю сторону столешницы. Кнопки других (отечественных) фирм также подойдут.
Примечание. Пытаться сделать экспресс – стенд в рекордные сроки не рекомендуется. Сначала нужно продумать расстояние между парами кнопок и расстояние внутри пар с учётом размеров устанавливаемых инструментов. Не помешают стенду предварительная разметка карандашом и моделирование стенда с неполным вжатием силовых кнопок.
Рисунок 17.

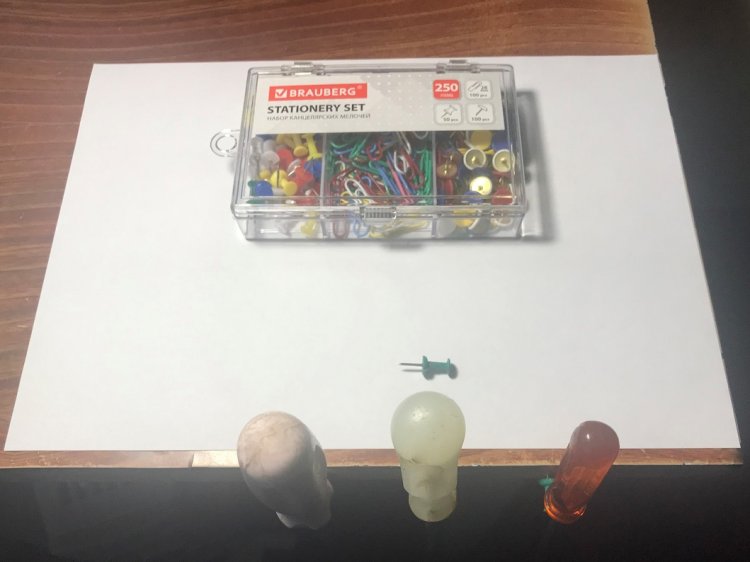

Экспресс – стенд с установленными 3 отвёртками.

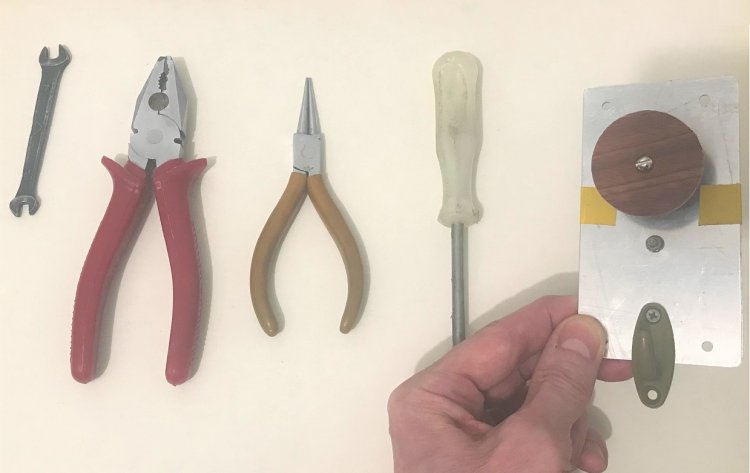

Рисунок 18.
При изготовлении МНО2 использованы далеко не все методы крепления изделий. Но ознакомиться ещё с некоторыми будет полезно. На рисунке 18 показан миниатюрный лабораторный стенд для демонстрации ещё трёх вариантов крепления инструментов. Крючок для полотенца, конечно, следует крепить не на одном, а на двух винтах (или шурупах).

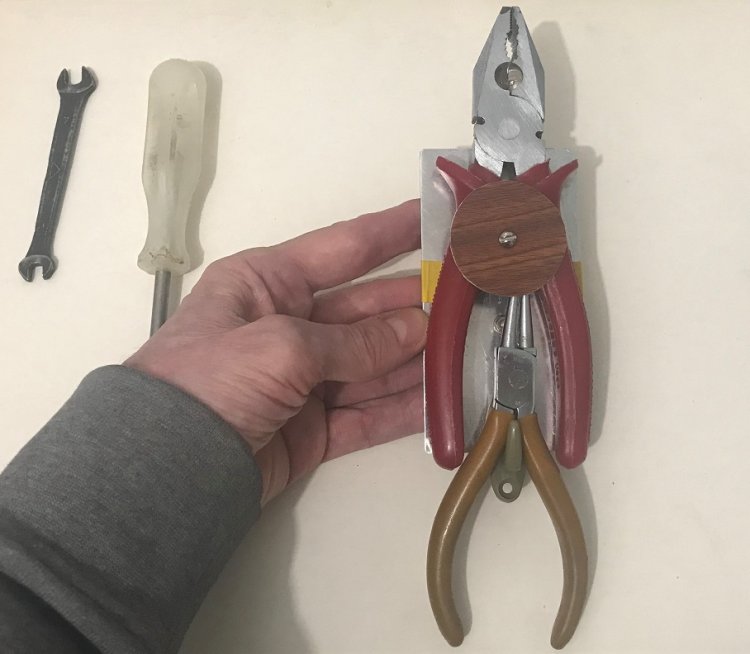

Рисунок 19.
Вот как удалось закрепить пассатижи и круглогубцы (подробнее смотрите в видео)

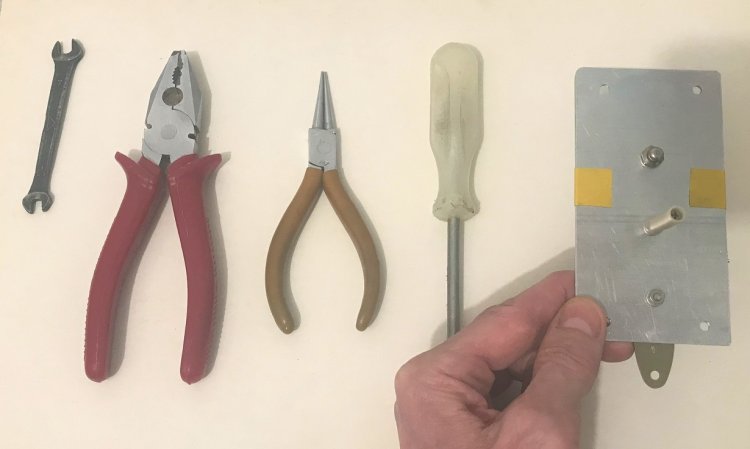

Рисунок 20.
На другой стороне миниатюрного лабораторного стенда показан штыревой метод. Его можно использовать для многих инструментов, имеющих ручку. В качестве штыря использован винт М3х36, на который натянут отрезок ПВХ-трубки диаметром 4 мм.

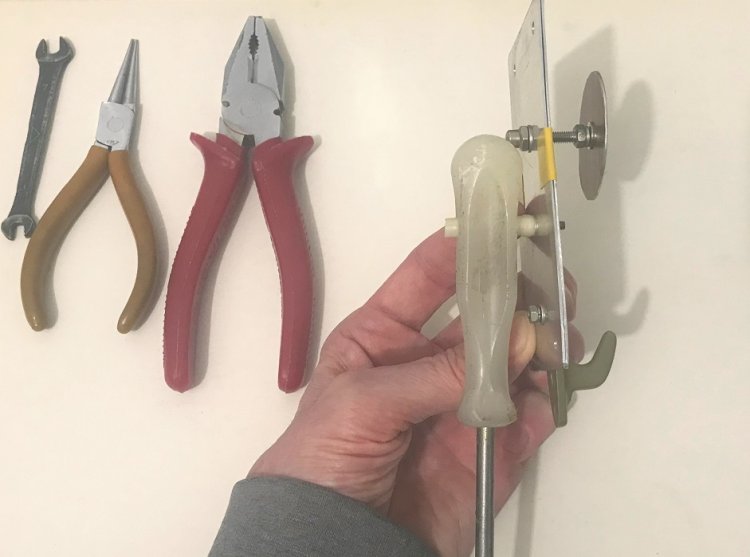

Рисунок 21.
Вот как удалось закрепить отвёртку (нагляднее показано в видео). Для «упругой» (с мягким щелчком) установки отвёртки, в её ручке просверлено отверстие диаметром 6,2 мм.
Подробное описание как аккуратно ламинировать рисунки при помощи скотча неоднократно описано в статьях, размещённых на сайте «У Самоделкина». Смотрите, например, статью «Управляемое устройство «Ирида и Перун»». Интересующий вас материал (ламинирование фальшпанелей) содержится на рисунках 6 … 11 и в подписях под этими рисунками.
Кроме того, видео с демонстрацией работы этой же, наиболее интересной поделки автора - «Управляемое устройство «Ирида и Перун»», можно посмотреть, кликнув на ссылку.
Художественное оформление органайзера может быть изменено. Как вариант, дополнительный рисунок – наклейка переносится на центральную часть вертикального чёрного основания. (Все три этикетки-наклейки находятся в поставленном на пароль файле «MNO_4work»).
Примечание
В статье использованы загадки ЗРТ2 №127, №130, №126 и ребус МНО2 №1 (из РРРТ № 085).
