Всем привет, предлагаю к рассмотрению, как можно сделать маленький паяльник на 12В. В основе самоделки лежит резистор на 15 Ом. Таким паяльником можно не только спаивать проводки, но и паять детали на печатной плате, мощности вполне хватает. В сборке самоделка простая и потребляет мало тока (до 0.5А, а это 6Вт), если самоделка вас заинтересовала, предлагаю изучить ее более детально.
Материалы и инструменты:
Список материалов:
- резистор на 15 Ом (крупный);
- кусок медной проволоки 2 мм;
- кусок текстолита;
- кухонная фольга;
- резистор и светодиод;
- включатель;
- кабель;
- проволока.
Список инструментов:
- кусачки;
- наждачка;
- ножницы;
- плоскогубцы.
Процесс изготовления паяльника:
Шаг первый. Подготовка резистора

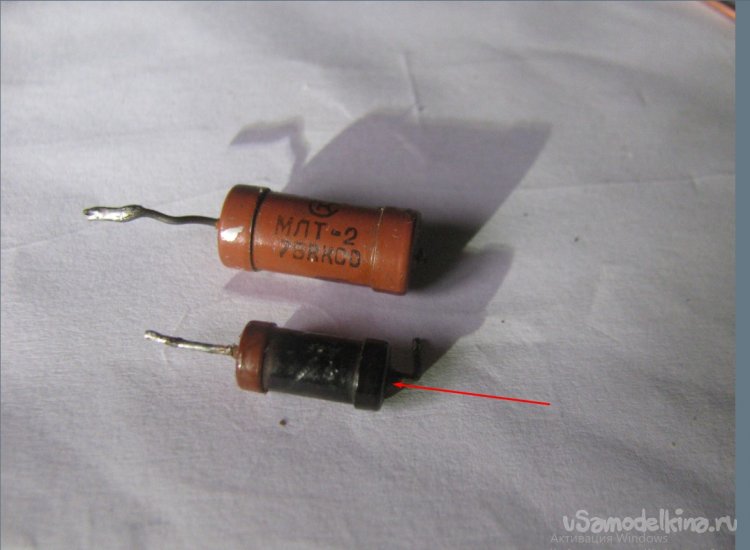

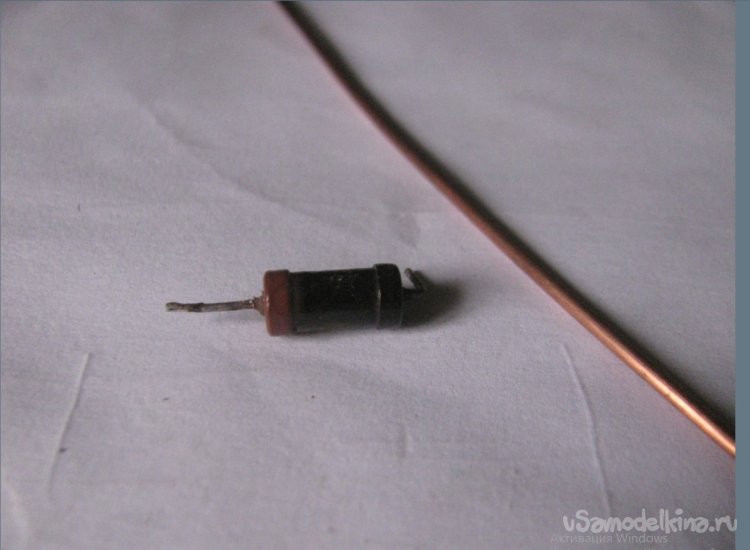

Резистор у меня на 15 Ом, видно, что он не самый большой, а «средний», но лучше брать наверно побольше, работать удобнее и тепловую нагрузку он лучше выдержит. При подключении к АКБ резистор накалится, и будет дымить, обгорит краска. В завершении зачищаем его наждачкой, чтобы повысить теплопроводность.
Шаг второй. Жало

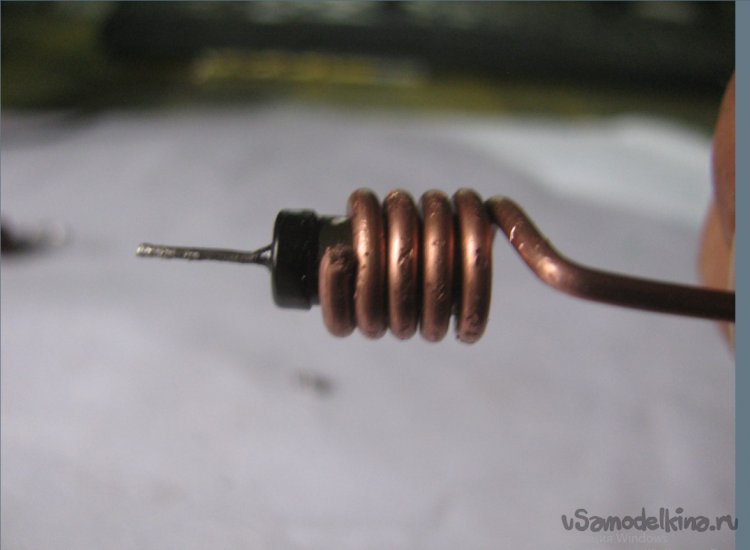

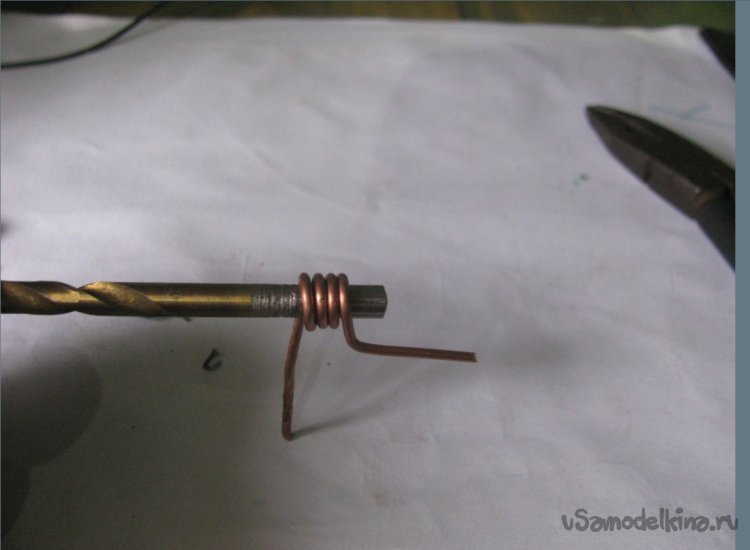

Берем кусок медной проволоки 3 мм и наматываем на сверле спираль. Далее эту спираль надеваем на резистор и немного обжимаем плоскогубцами, подматываем еще при надобности. В итоге спираль крепко держится и не спадает. Один контакт можно намотать на жало, но у меня от отвалился.
Шаг третий. Теплоизоляция
Чтобы паяльник работал хорошо, наматываем сверху кухонную фольгу. Само собой, нужно следить за тем, чтобы не замкнулись контакты на резисторе. Наматываем по опыту, у меня примерно 6 оборотов полосками фольги.

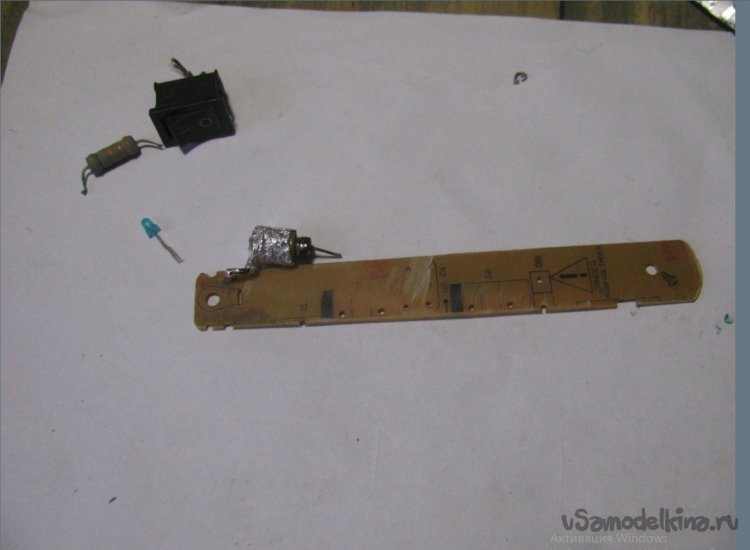

Шаг четвертый. Основа
Вырезаем основу из текстолита, теперь к ней можно прикрутить нагревательный элемент с жалом. У меня была нихромовая проволочка, ей и прикрутил.

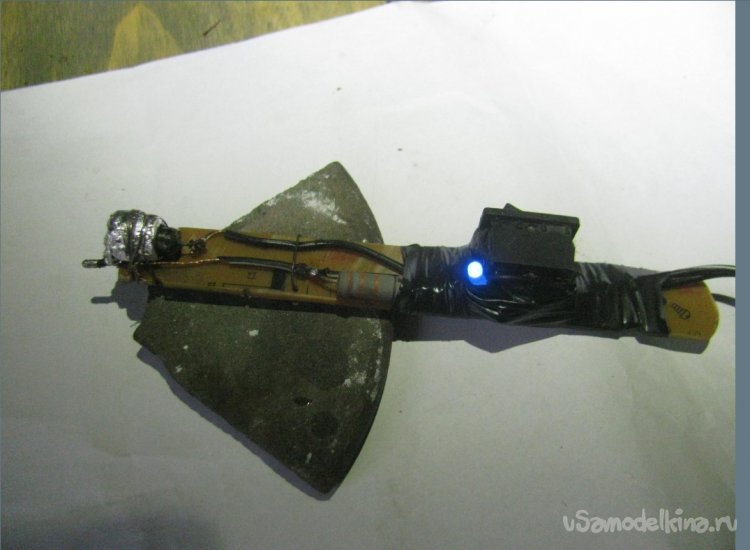

Шаг пятый. Финальная сборка и испытания
Прикручиваем концы питающего кабеля, сам кабель тоже можно прикрутить проволокой. Устанавливаем подальше от нагревателя кнопку включения, тут уже можно применить горячий клей. Также я через сопротивление подключил светодиод, он горит, когда паяльник включен, это помогает не забыть его выключить.

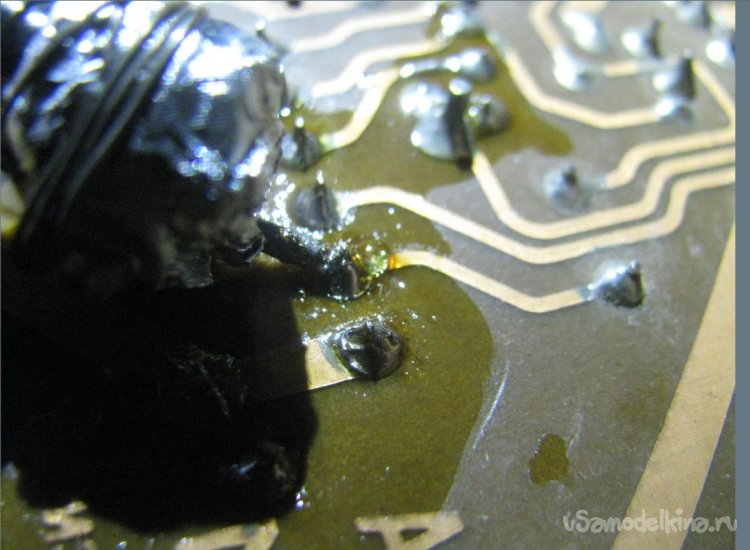

Ну, вот и все, подключаем паяльник к аккумулятору, полярность ему не важна, но она важна светодиоду, так что на нужном проводе вяжем узелок. Рабочей температуры паяльник достигает через 1-2 минуты. Паяет самоделка без проблем, теперь будет чем заняться, когда нет света…
Когда меня спросят, как я стал электронщиком, я отвечу: «у меня не было света…»

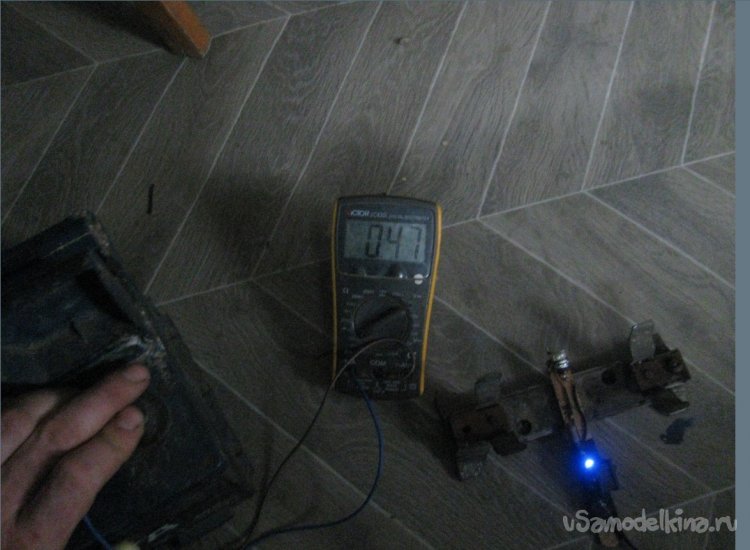

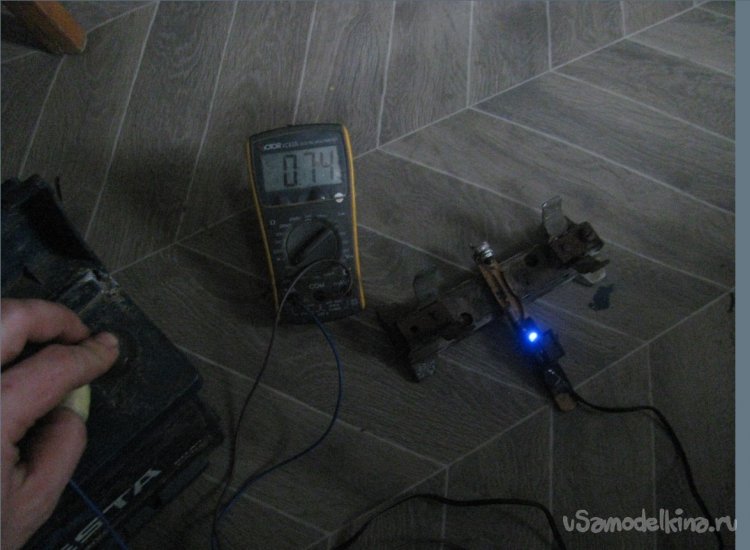

В момент включения ток чуть более 700 мА, а после прогрева не более 500 мА.
