Две попытки изготовить кармашки для сменной информации на стенде.

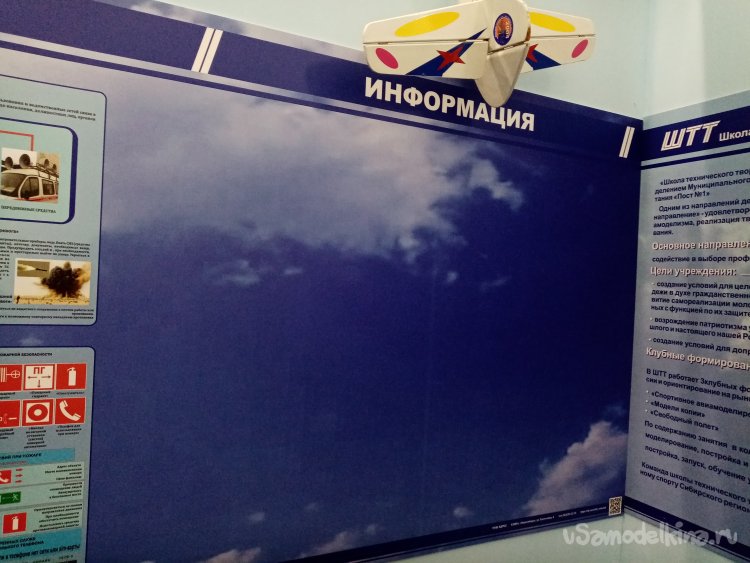

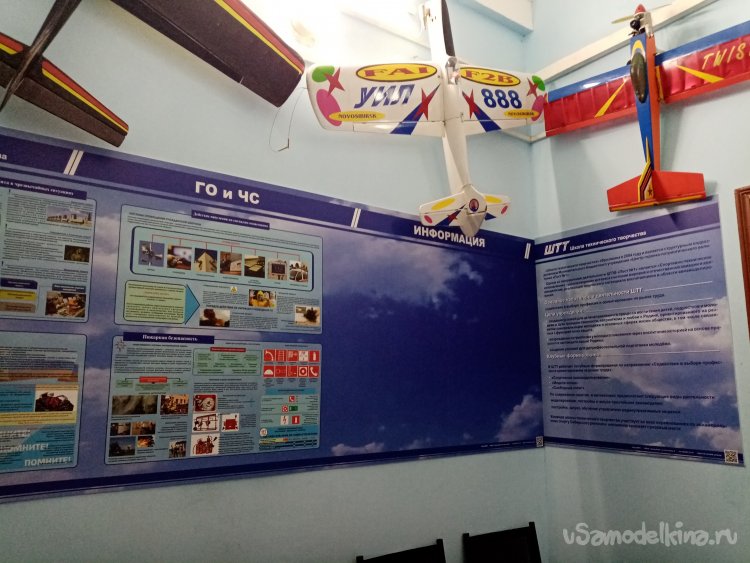

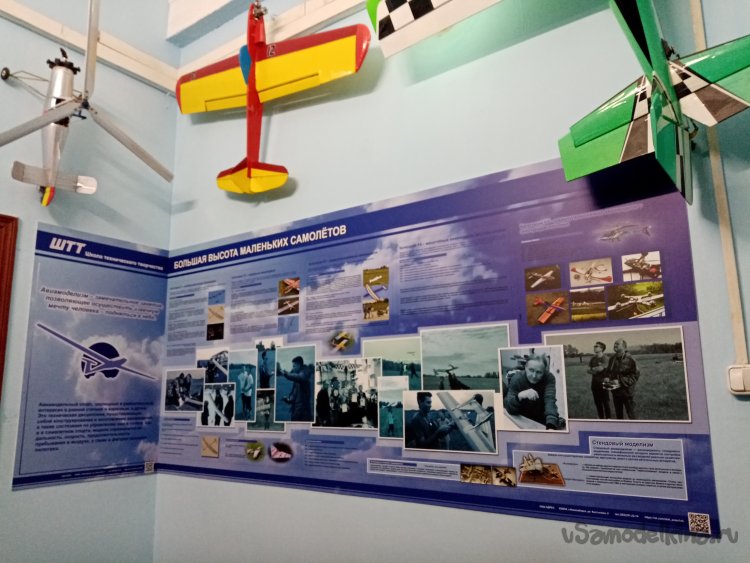

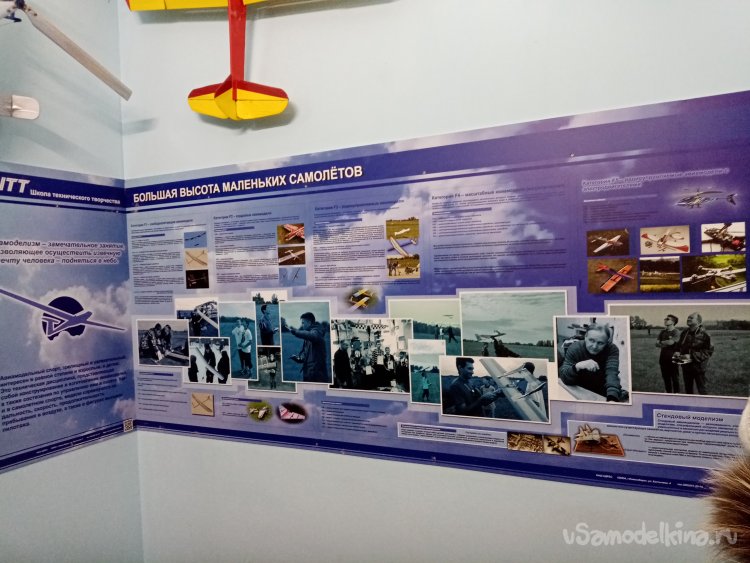

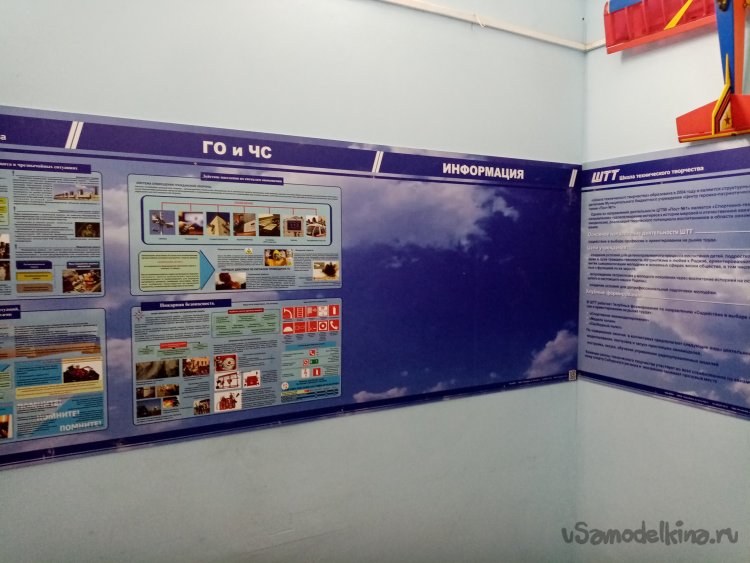

В прихожей нашего кружка установили «наглядную агитацию» выполненную в современной манере. Это пластиковые щиты с наклеенной рекламной пленкой. На ней напечатаны изображения нашего «творческого пути».
Один уголок оставлен свободным. Здесь должна помещаться оперативная информация. Типа расписания занятий, о вреде курения, про ковид, наркотики и так далее.

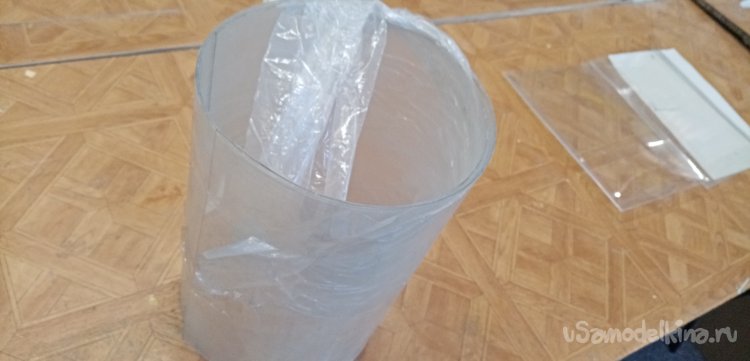

Возникла проблема из чего и как изготовить прозрачные кармашки для этой сменяемой информации. Поискав немного по закоулкам. Нашел небольшой рулончик пленки. Неизвестного происхождения, неизвестного названия и состава, из прозрачного пластика. Толщиной в ноль три миллиметра.

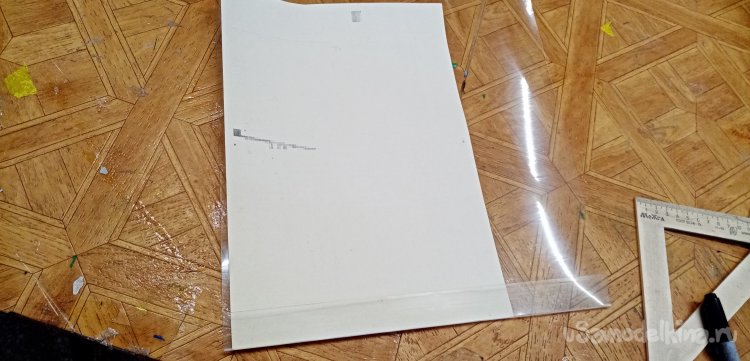

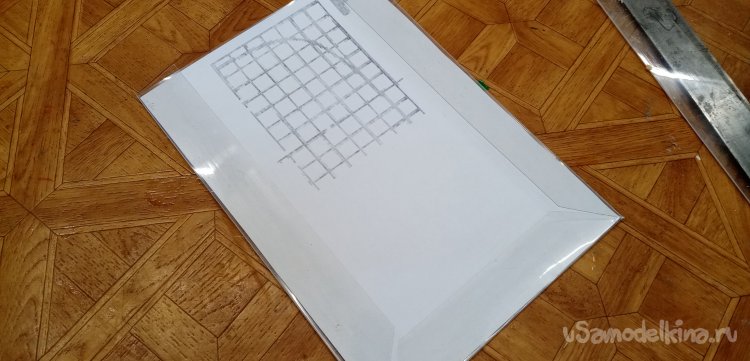

Проведя натурные испытания пришел к выводу. Пленку можно без особого ущерба согнуть пополам. Она не раскалывается и хорошо гнется. В порыве энтузиазма изготовил первый кармашек по стандартному размеру листа. Для чего собственно нужно загибать края кармашка. Загнутые клапаны предназначены для приклейки его при помощи двухстороннего скотча к планшету. Вот такая «плодотворная дебютная идея».

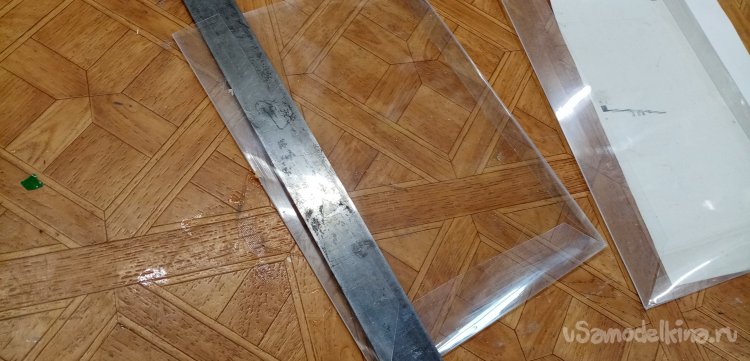

Сгибал при помощи линейки. Прижимал клапан по разметке метровой металлической линейкой и сгибал до вертикали. Затем линейка удалялась, и продолжал сгибать, придерживая руками. Окончательно формировал сгиб, проглаживая его деревянным бруском. На пластике появлялись царапины, но они были на обратной стороне клана. Лицевая часть не пострадала.

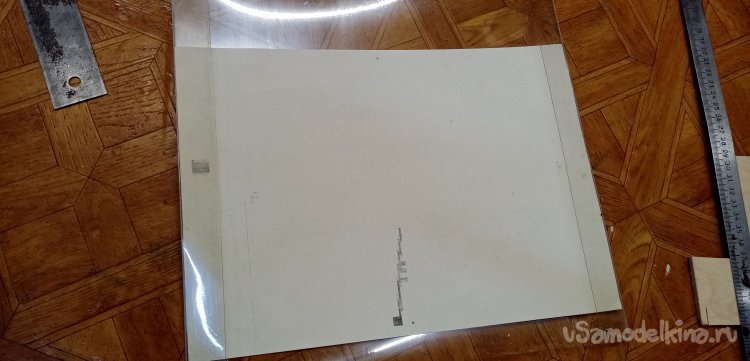

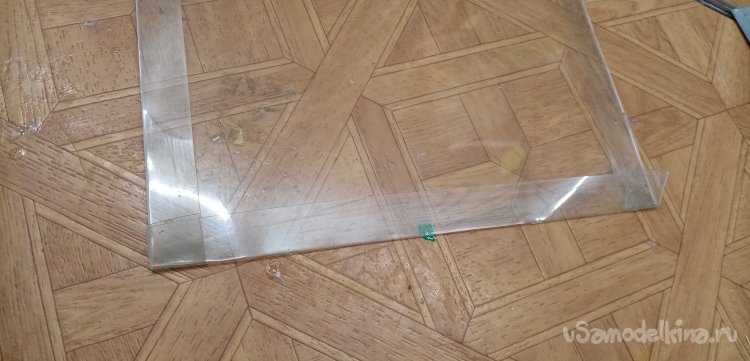

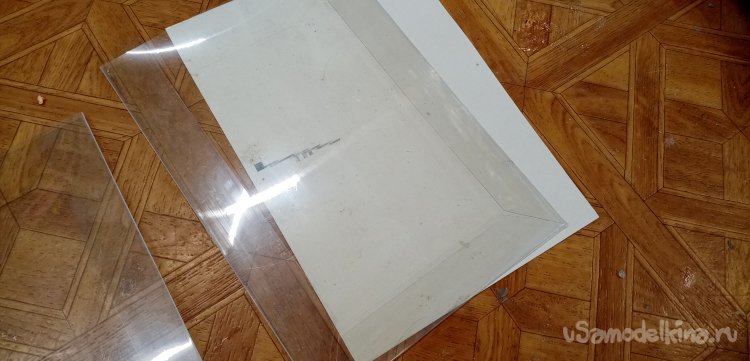

Получилось воде не плохо. Но есть проблема. Очень трудно выдержать нужный размер при сгибании пленки. Не смотря на все мои ухищрения, размер плавал. Не много, но мне не нравилось.

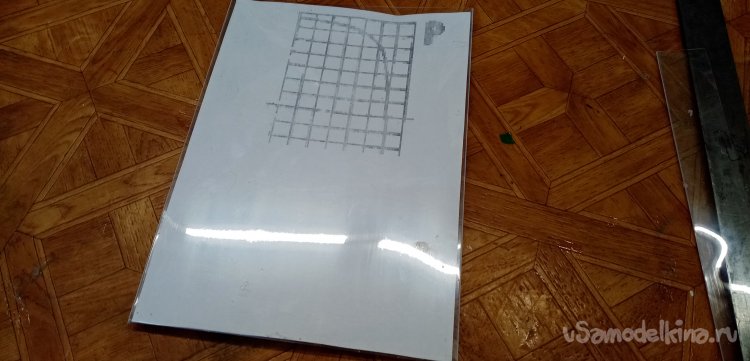

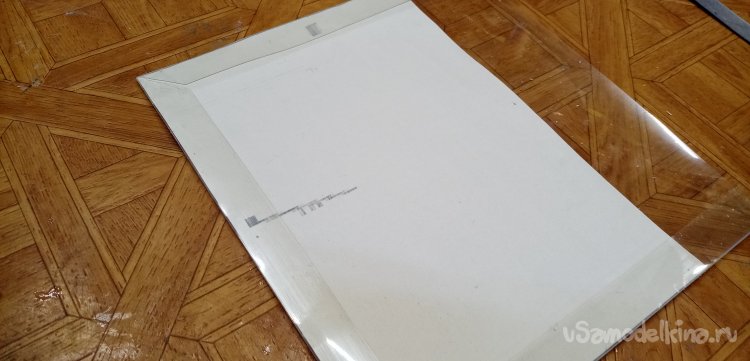

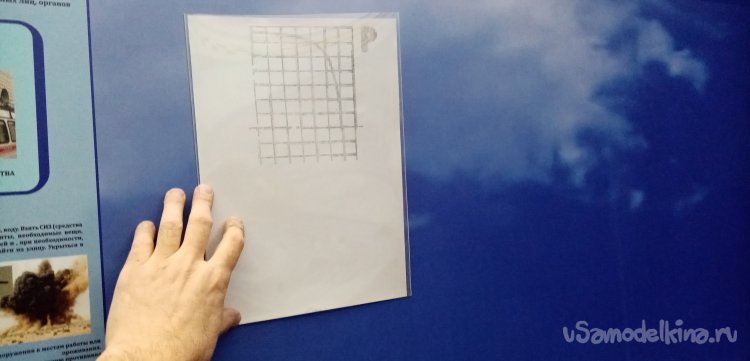

Первый опытный экземпляр прикинул по месту на стенде. Выглядит прилично.
Для небольшого количества кармашков. Полностью ручная сборка не подойдет. Нужно изготовить шаблон-сгибатель. Гарантирующий четкий сгиб пластика в нужном месте. Идея такова: размечаю кармашек по длине и ширине с учетом загиба клапана. Затем вставляю в щель сгибателя и формирую линию сгиба.

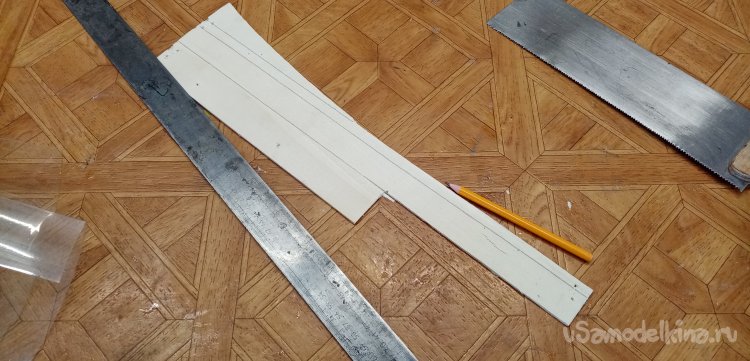

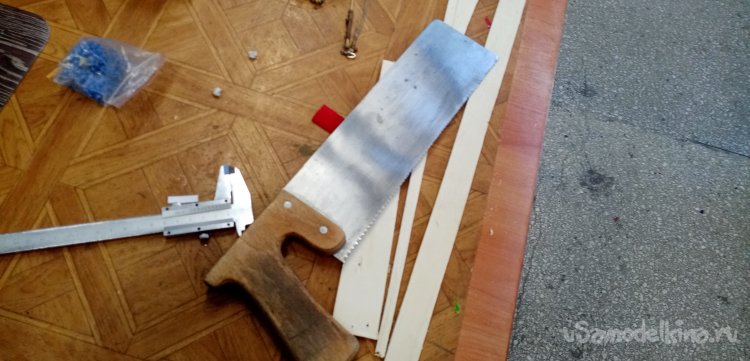

Нашел кусочек тонкой фанеры, практически по толщине пластика. Бодро отпиливаю полоску размером 4х30 см. таким образом, ширина загиба клапана определена в 4 сантиметра. На этот размер и увеличиваю заготовку кармашка в нужную сторону.

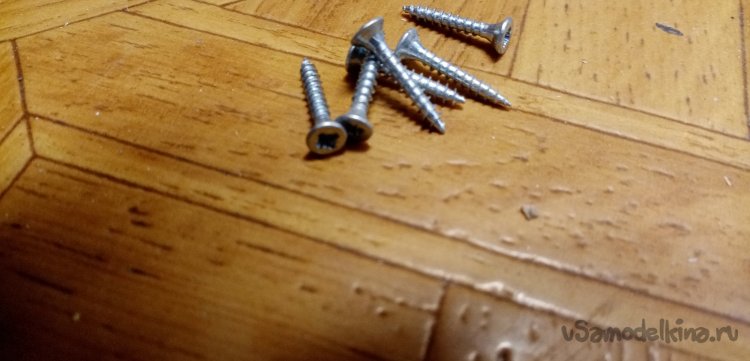

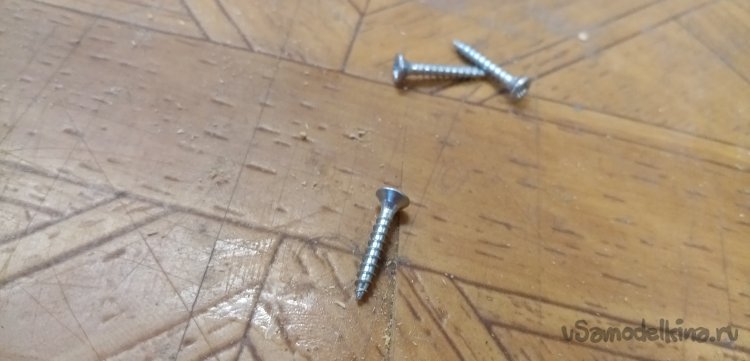

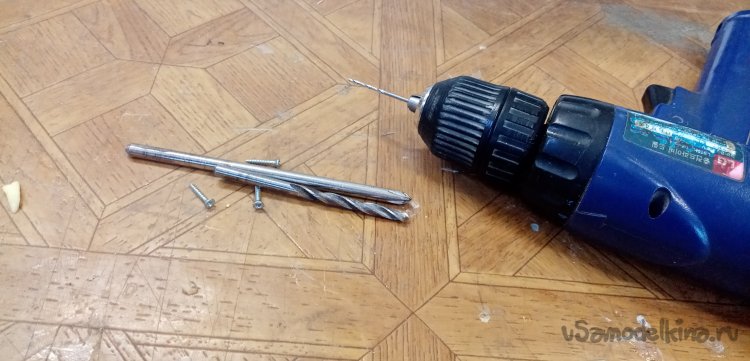

Для крепления её к основанию подобрал небольшие шурупы. Под размер шурупов из стойки хранилища сверла. Для самого шурупа и зенкования под головку. Чтобы ушел в фанерку заподлицо. И не поцарапал пластик.

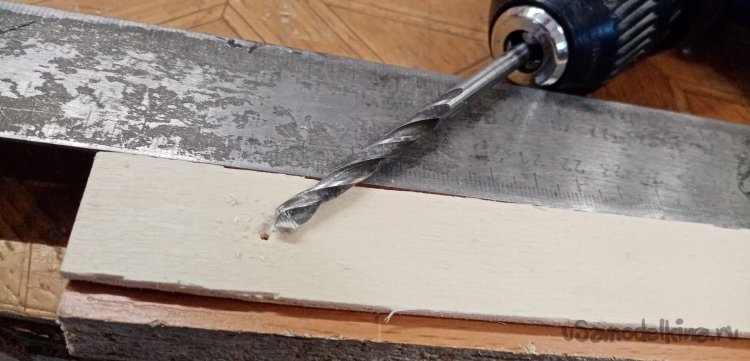

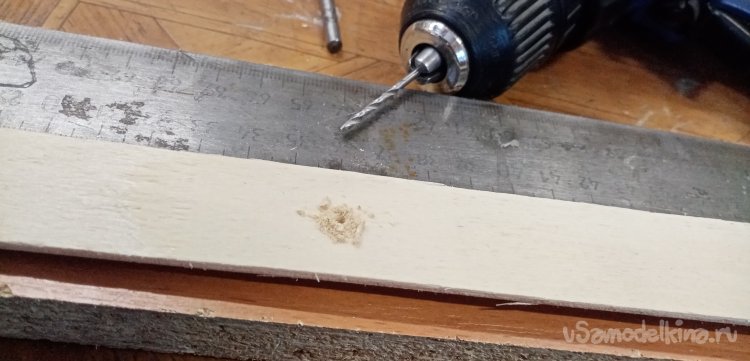

Для основания сгибателя выбрал кусочек от мебельной панели в 16 мм толщиной. Настроив циркулярку, отрезаю нужный размер. Затем примеряю фанерную прокладку. Сверлить буду моим любимым шуруповертом-старичком. Давно он у меня. Между прочим оригинальный. Сверлю отверстия под шурупы и зенкую под шляпки.

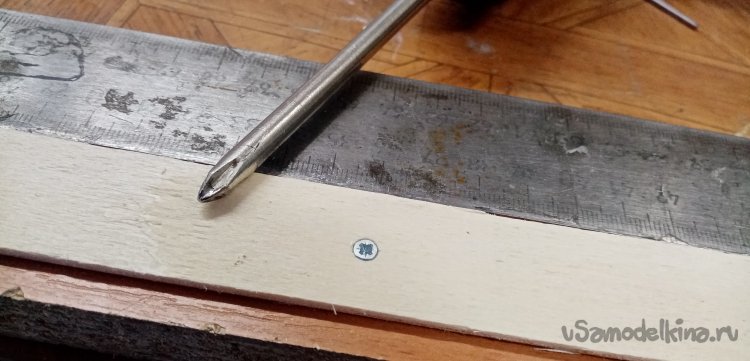

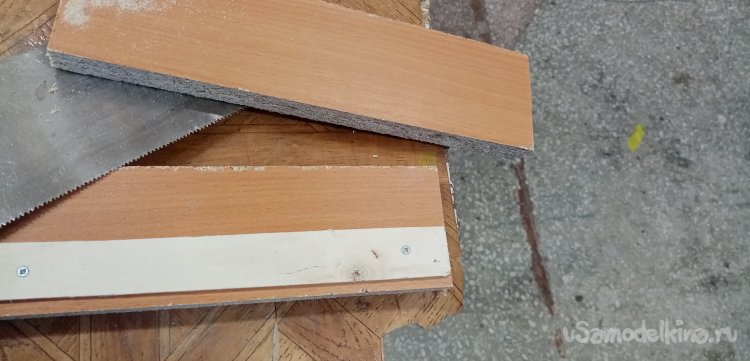

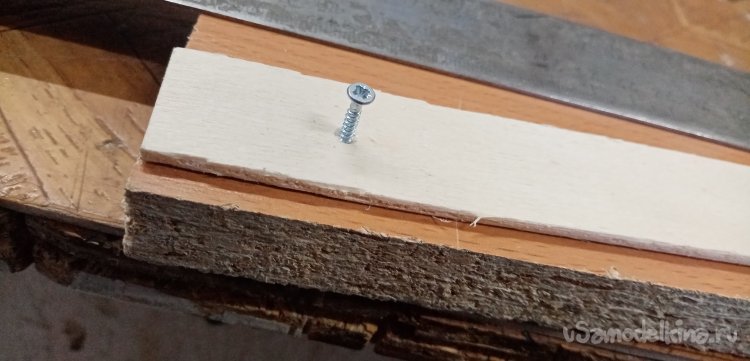

Немного отступив от края основания, прикручиваю шурупами фанерную прокладку. К сожалению, моя длинная бита не подошла под размер крестика шурупа. Поэтому пришлось крутить ручной отверткой. Но справился.
В качестве второго ограничителя выбираю алюминиевую пластину рекламного пластика. Есть такая хорошая штука. Бутерброд из двух алюминиевых пластин с прокладкой из пластика. Все это толщиной в 5 мм.

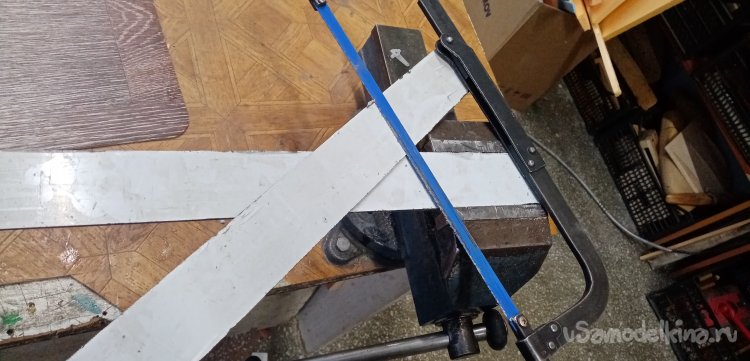

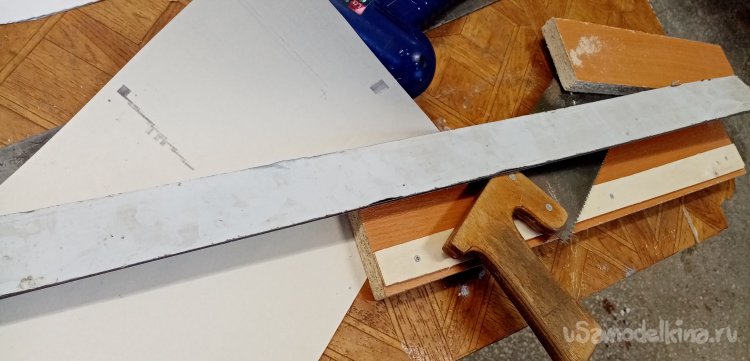

По ширине она подходит для данного места. Пилкой по металлу отрезаю нужную длину.

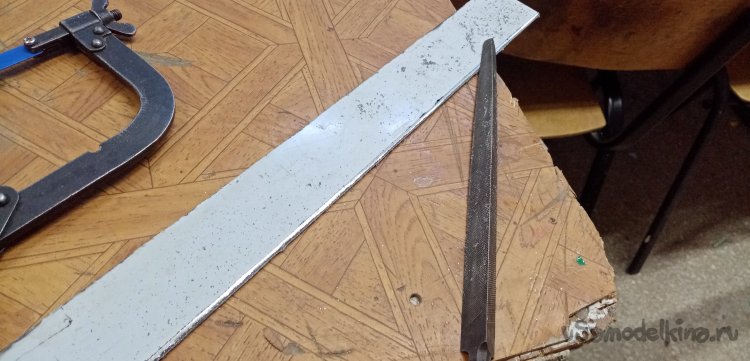

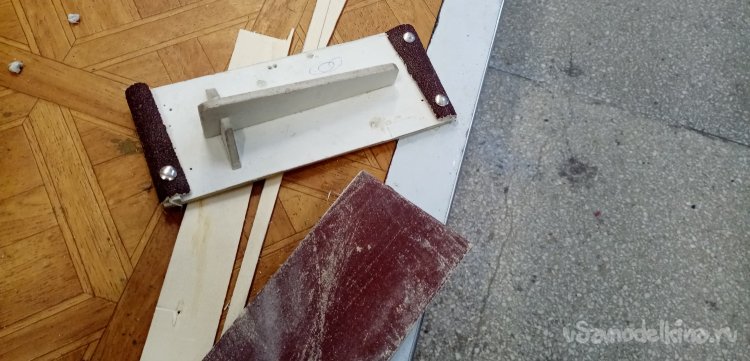

Напильником немного обрабатываю небольшие заусенцы по краю.

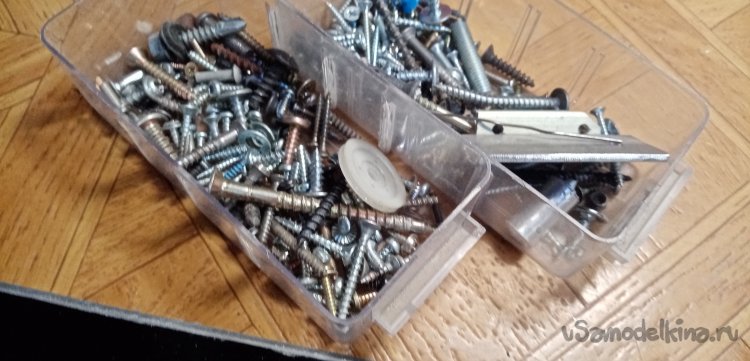

Подбираю второй вариант крепежных шурупов, для алюминиевой планки.

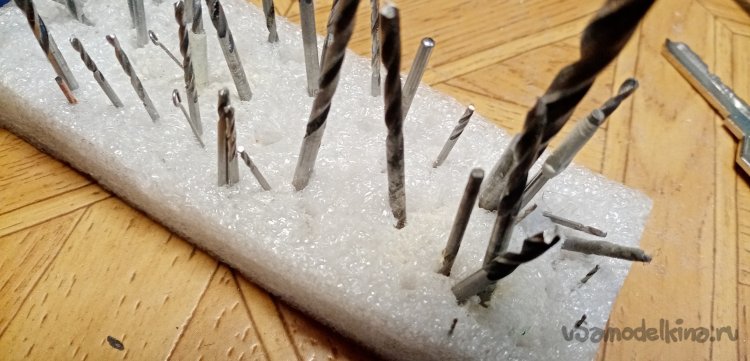

И сверла.

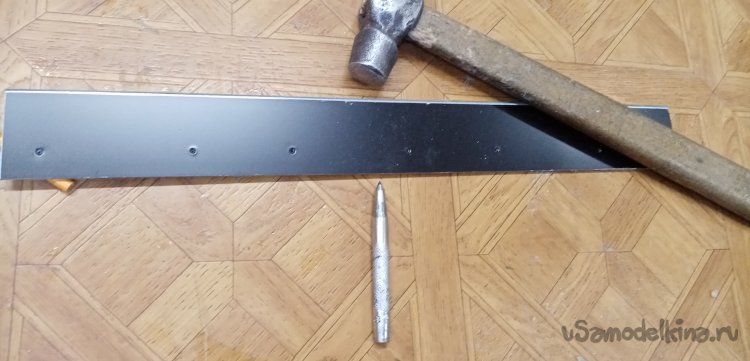

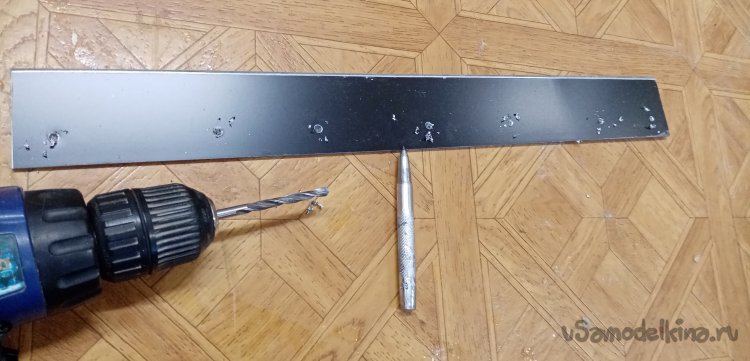

Снимаю защитную пленку с алюминия и при помощи керна размечаю отверстия для шурупов.

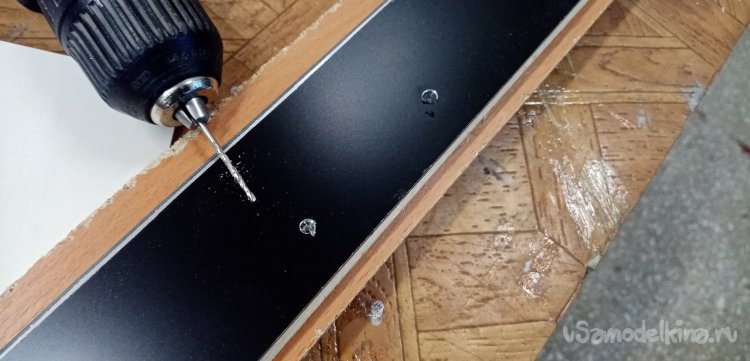

Просверливаю отверстия для установки шурупов крепления и зенкую их под шляпки.

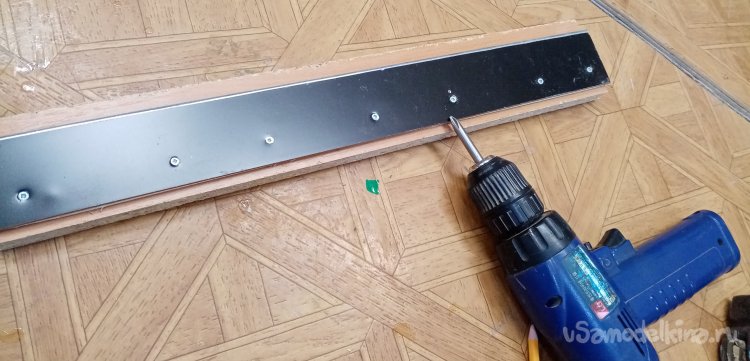

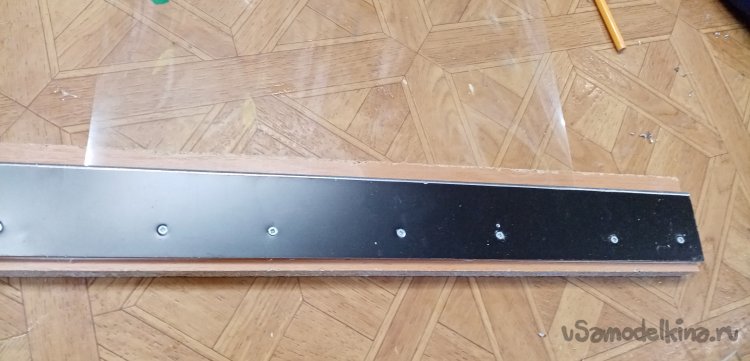

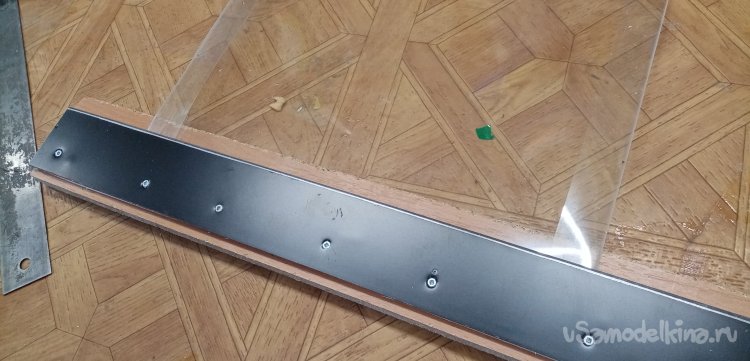

Внешняя планка сгибателя прикручена шурупами на место.
Затем нужно тщательно разметить и порезать пластик с учетом загиба клапана в 4 см по трем сторонам.

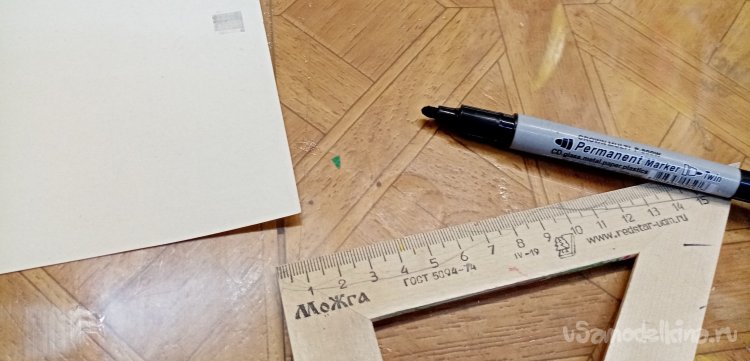

Использую угольник и черный фломастер.

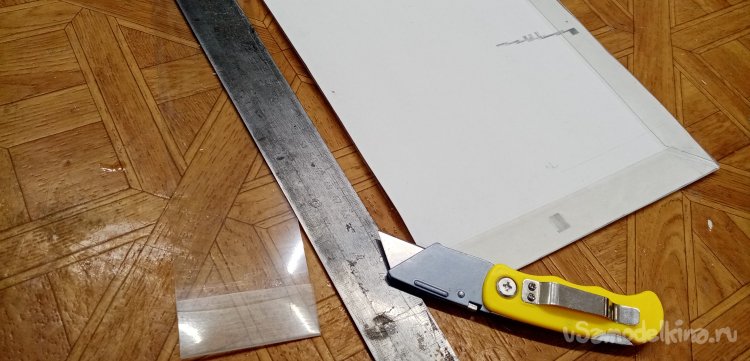

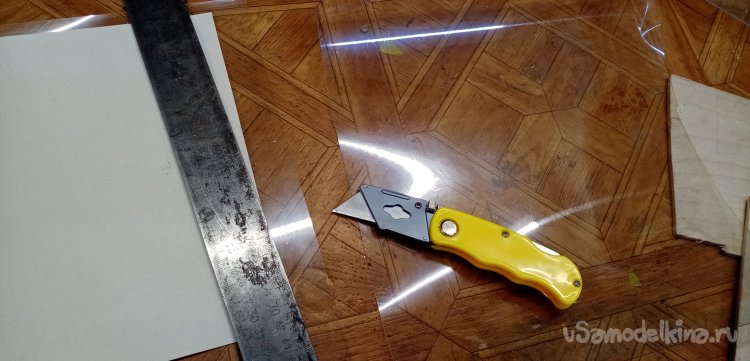

Пластик хорошо режется ножом по металлической линейке.

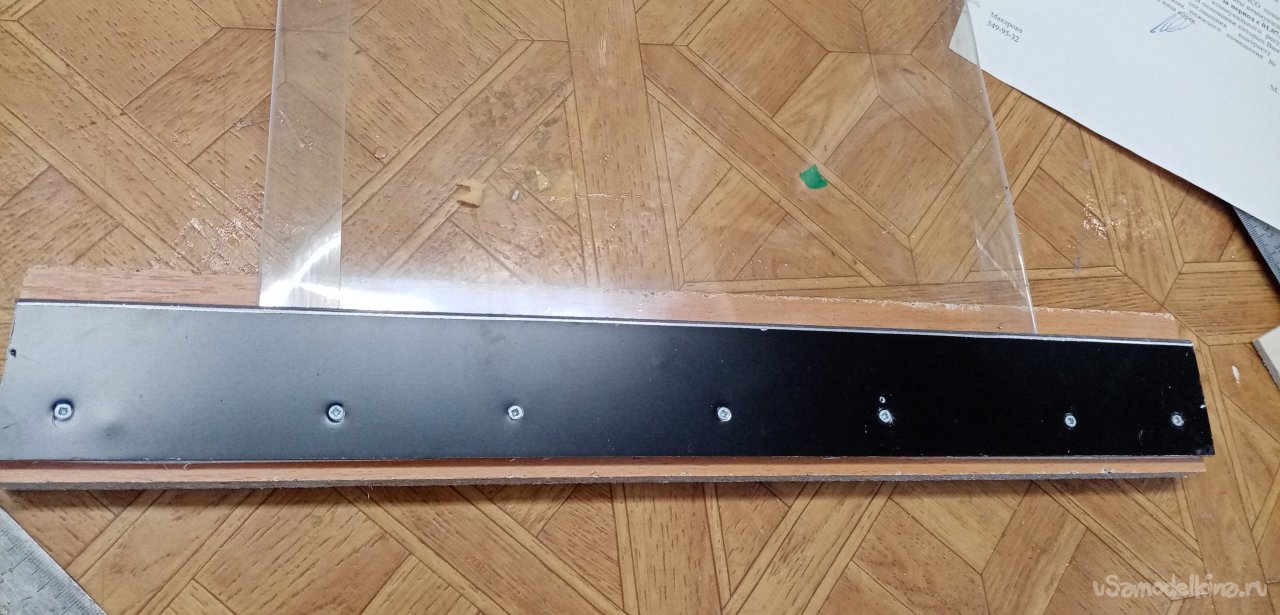

Затем вставляю край вырезанной заготовки в щель сгибателя и, наклоняя его, сгибаю клапан.

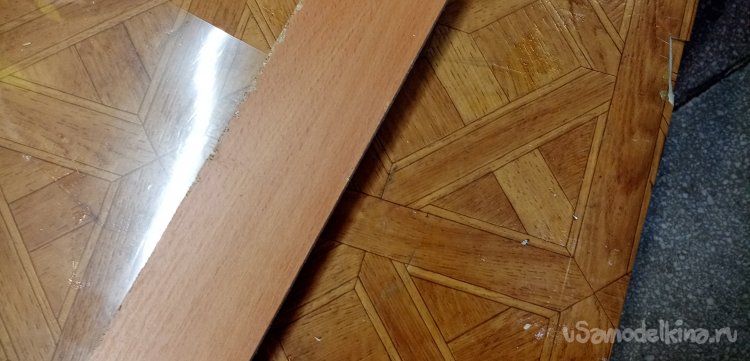

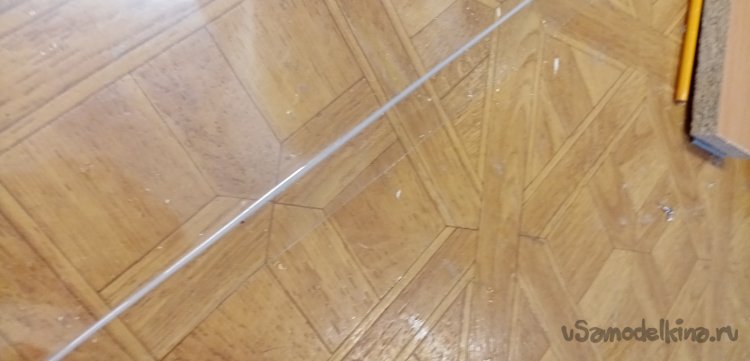

Сгиб получился ровный и красивый. По нужному размеру.
Две вертикальные стороны согнуты.
Затем при помощи сгибателя формирую клапан по нижней короткой стороне кармашка. В этом моменте усилие сгиба весьма значительное. Потому, что сгибаю несколько слоев пластика. Было опасение, что такая накладка в несколько слоев, может потрескаться на сгибе. Но все прошло удачно.
Получилось хорошо, самое главное в нужный размер. Затем нужно оформить уголки клапана. В смысле срезать наслоение пластика по углам кармашка.

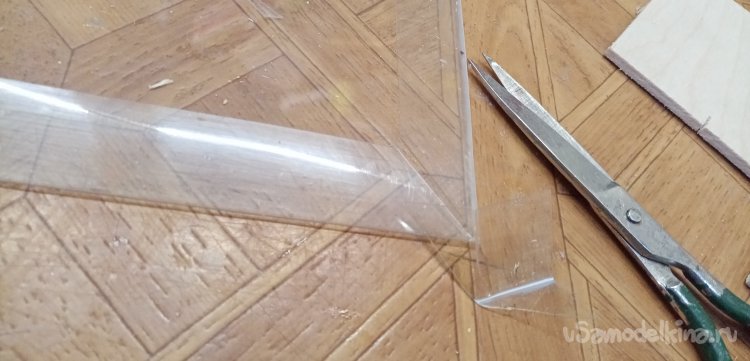

Отрезаю пластик ножницами под углом в сорок пять градусов.
Готов еще один, уже горизонтальный кармашек.
Отрезаю лишнее по линейке.
Затем размечаю пластик и режу на заготовки для остальных кармашков.

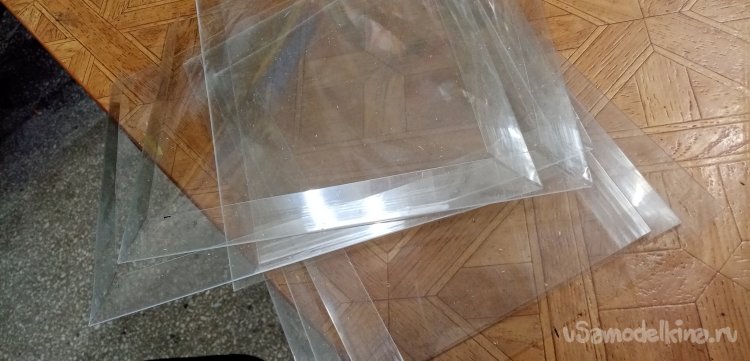

Готов набор. Можно устанавливать на стенд.
Наклеиваю на клапана двойной белый скотч и размещаю пробный кармашек на стенде. Держится хорошо. Но возникла проблема. Верхний открытый край кармашка топорщится. Весьма значительно. Попробовал при наклейке выпрямить и прижать посильнее. Но, по истечении некоторого времени пластик немного стягивает двухсторонний скотч. Верхний край опять начинает топорщиться и отставать от плоскости стенда.
ДА, НЕУДАЧА, однако.
Нужно переделать.

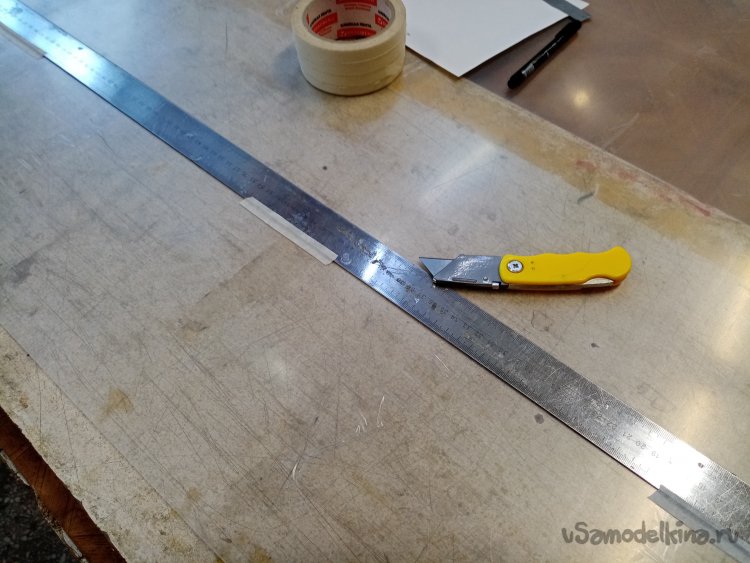

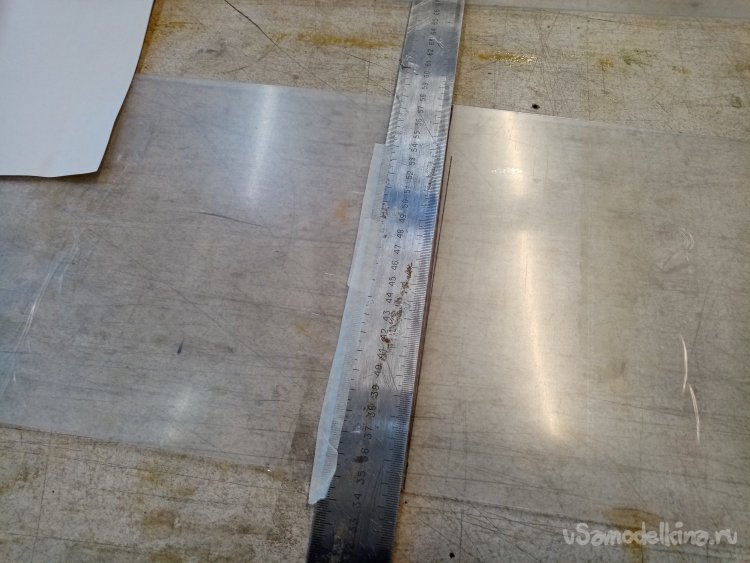

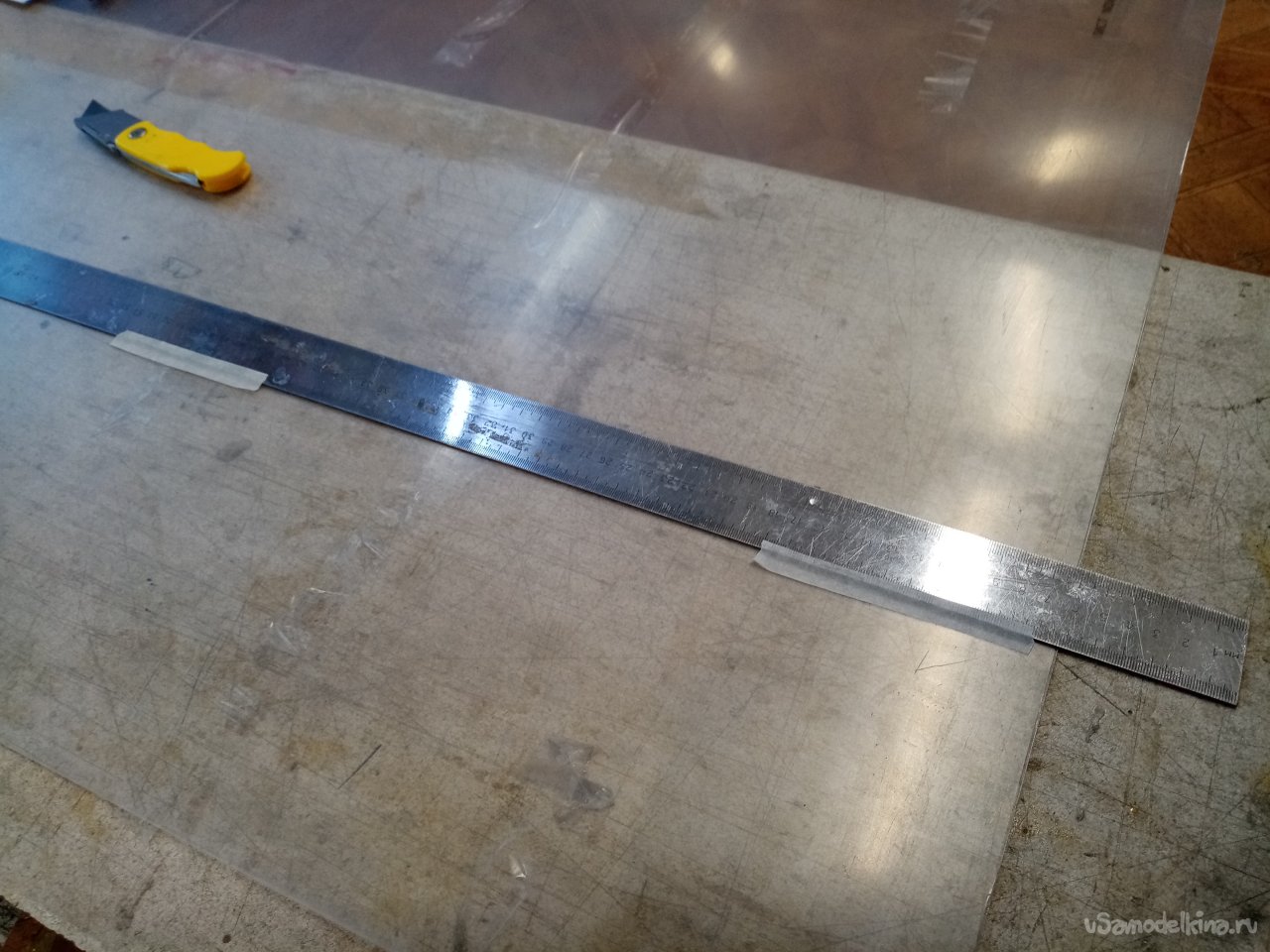

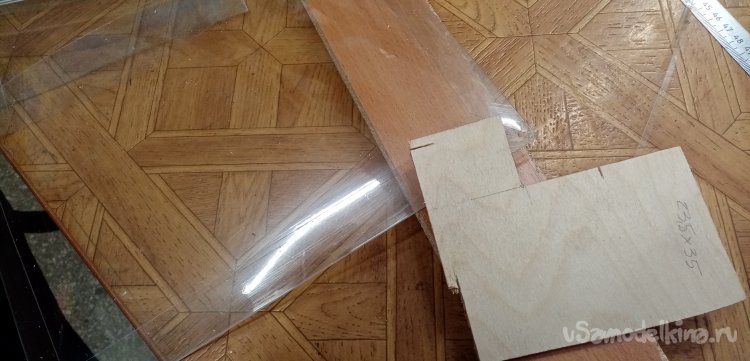

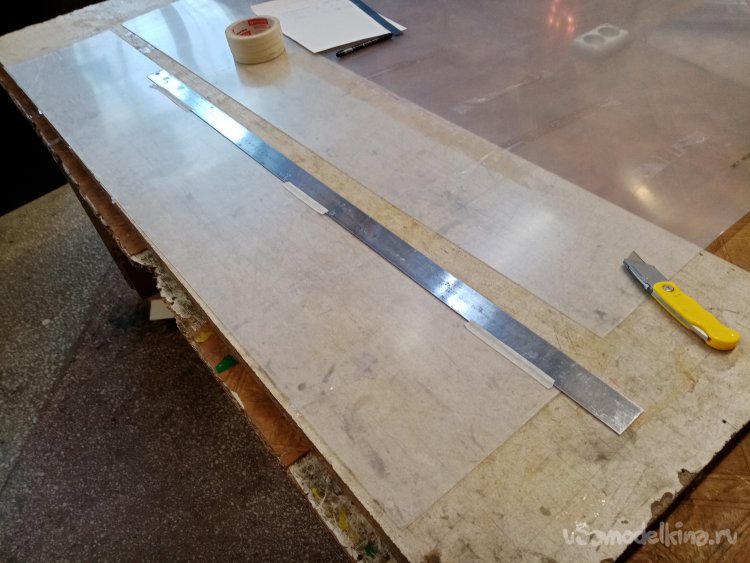

Спустя некоторое время нашелся довольно большущего пластика. Толщиной в 07мм. Не колется, по структуре вязкий. Хорошо режется ножом. Наклеена защитная пленка, это плюс. Не будет царапаться в процессе изготовления. Можно снять в последний момент. При помощи металлической линейки размечаю нужные размеры. Мне нужно четыре вертикальных кармашка и три горизонтальных. Прибавляю с каждой стороны на крепления по 8мм. Устанавливать буду, как и прежний вариант на двухсторонний скотч. После разметки нужно резать. Для надежности закрепляю металлическую линейку в нужном положении при помощи малярного скотча.
Отрезаю первую длинную полосу.

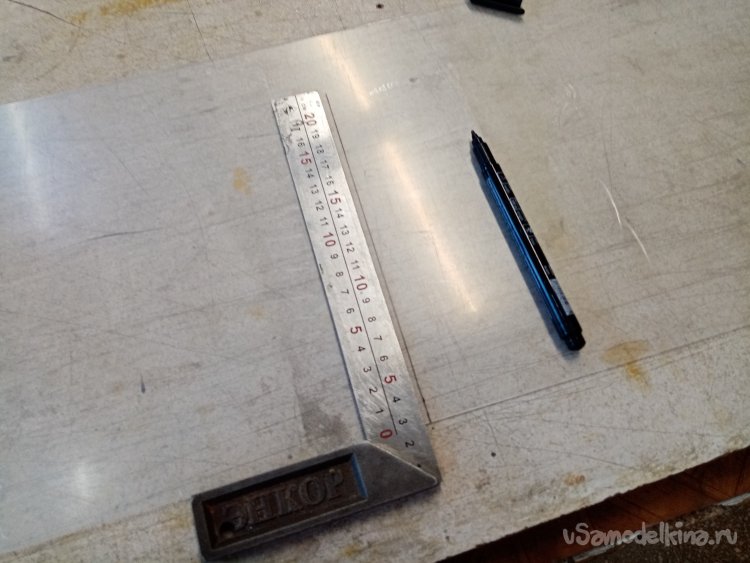

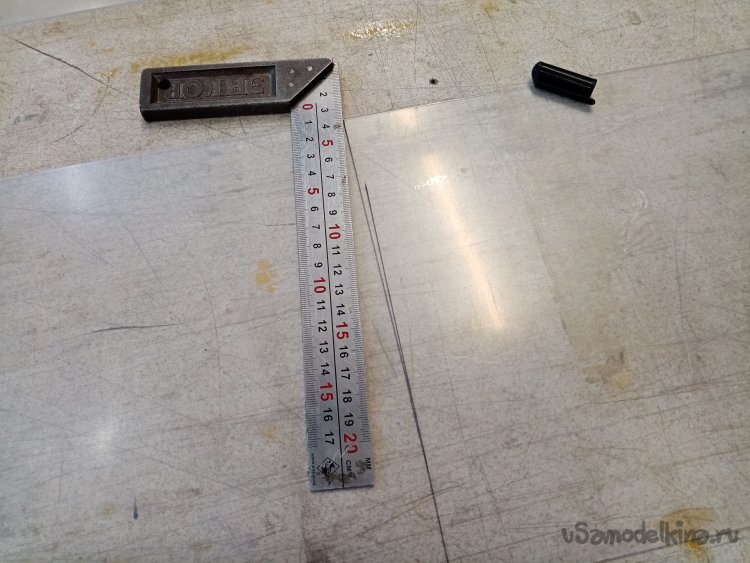

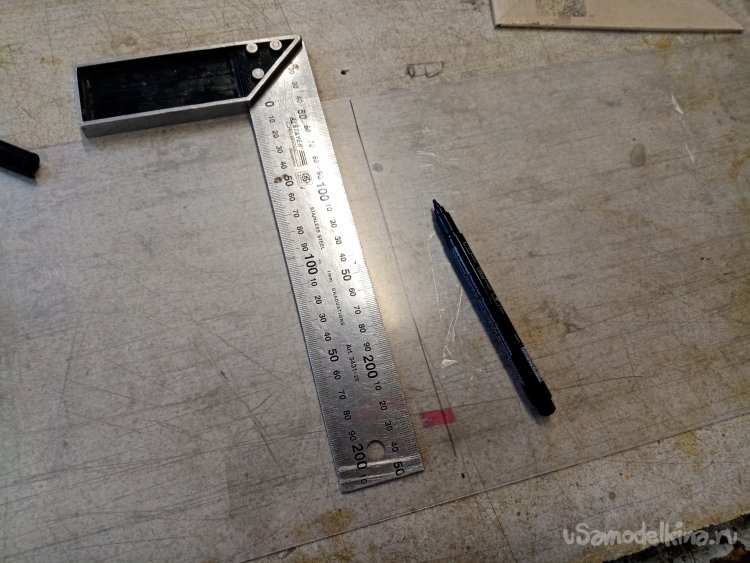

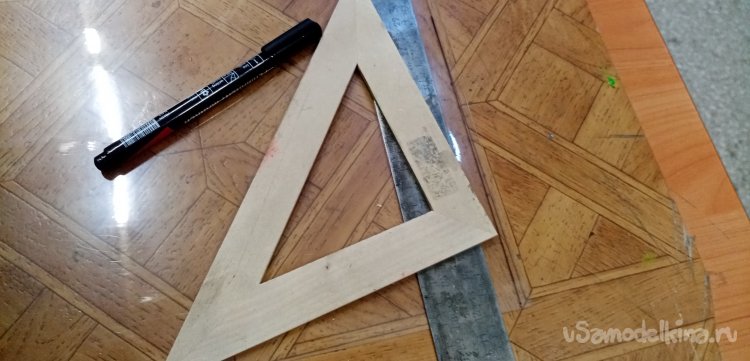

Затем размечаю вертикальные линии отреза. Проверяю угольник-кривой. Хорошо, во время заметил. Заменяю его более прямым.

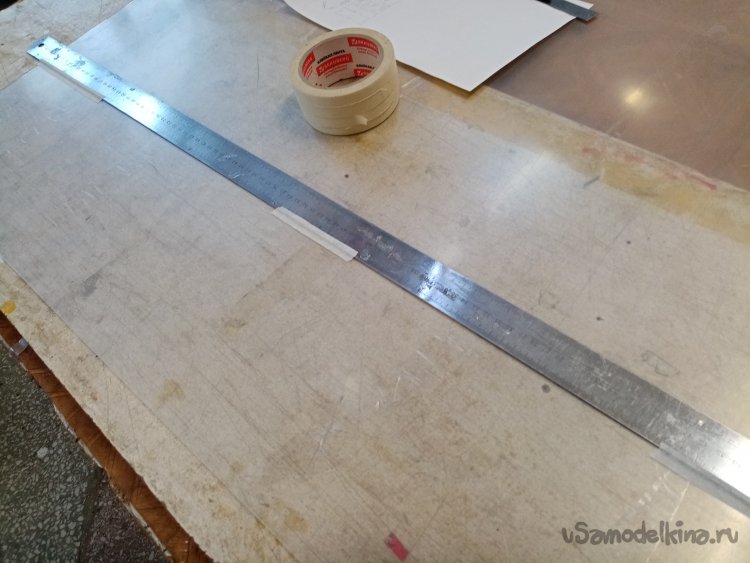

По новой, закрепляю металлическую, метровую линейку нужное положение, при помощи малярного скотча.

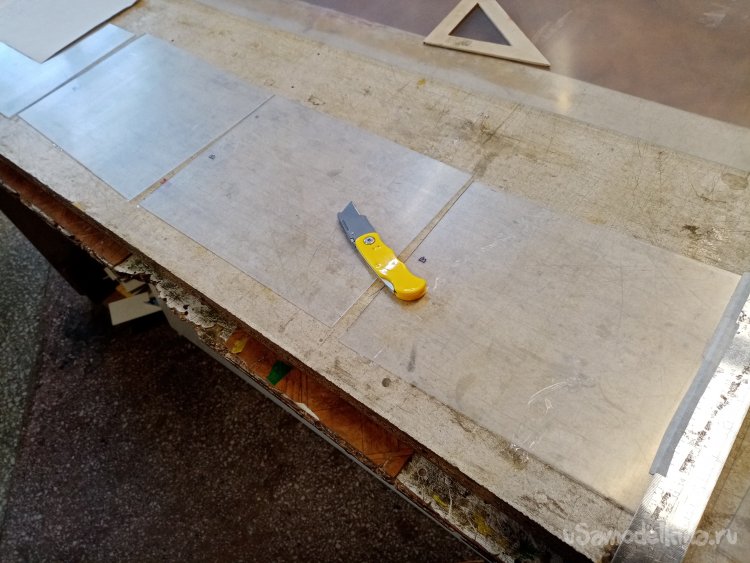

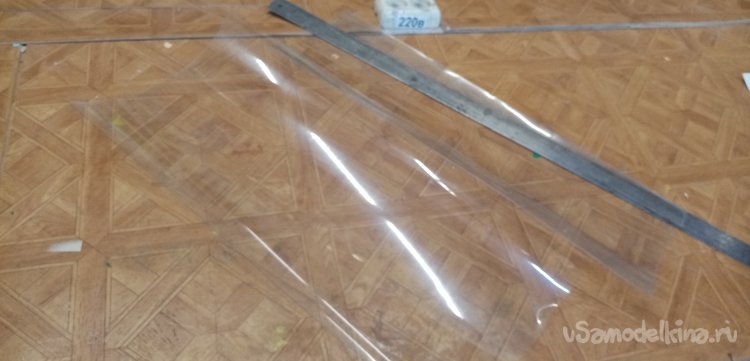

Результат моей работы ножом и линейкой. Четыре заготовки на вертикальные кармашки порезаны в размер.

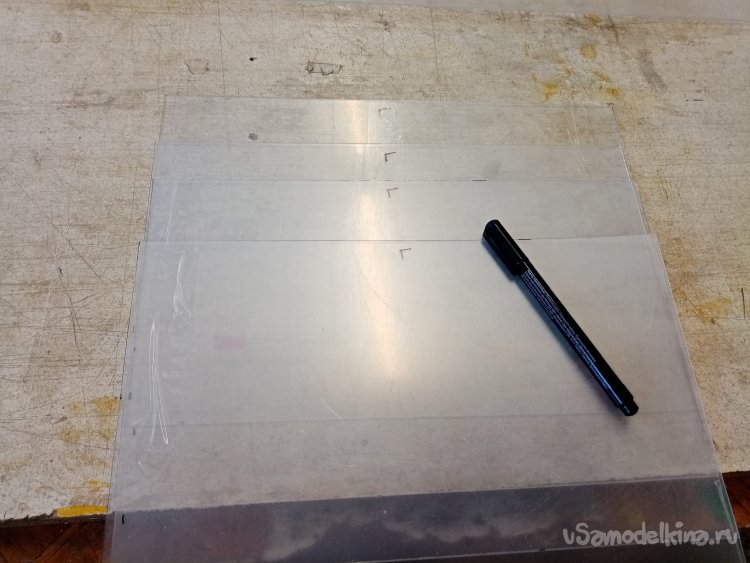

На горизонтальных заготовках помечаю верхний обрез кармашка.

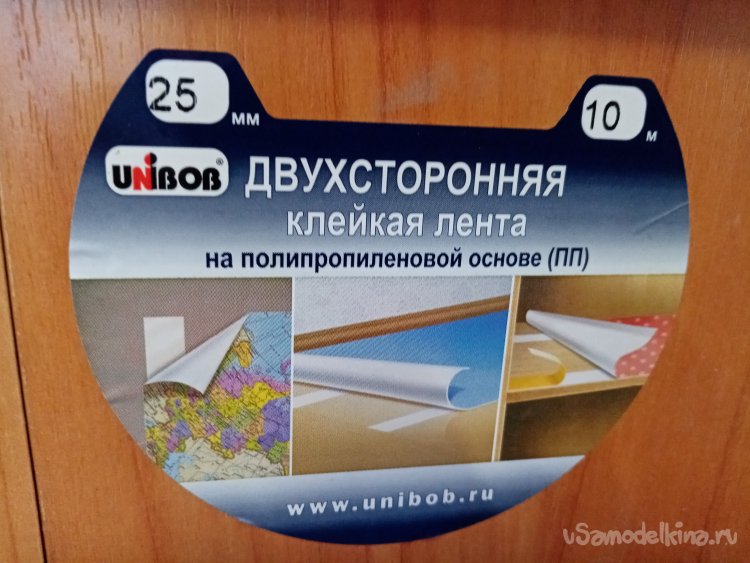

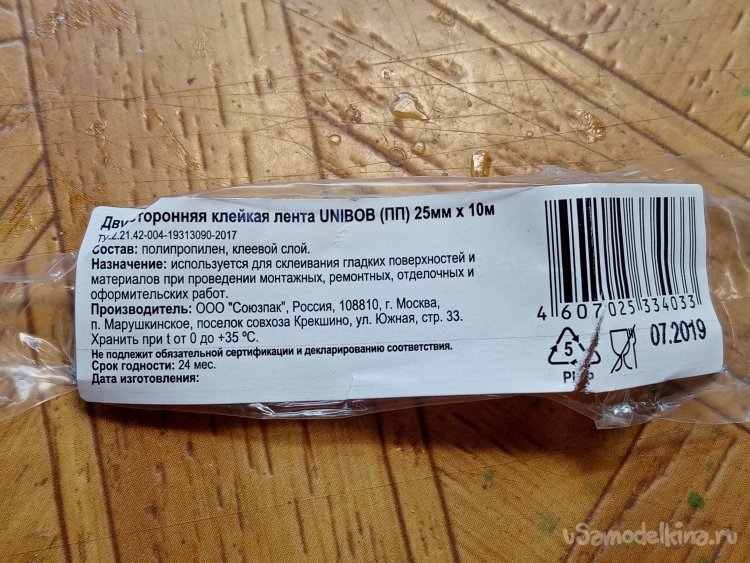

Закреплять на стенде буду при помощи двухсторонней клейкой ленты. Как написано «на пропиленовой основе», длина10 метров, ширина 25мм. Такой вот рулончик.

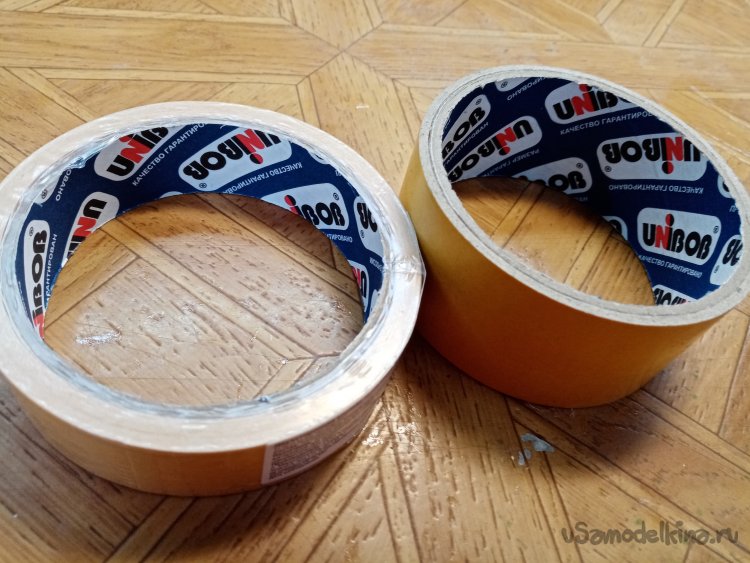

Для гарантии приготовил парочку мотков, пошире и поуже.

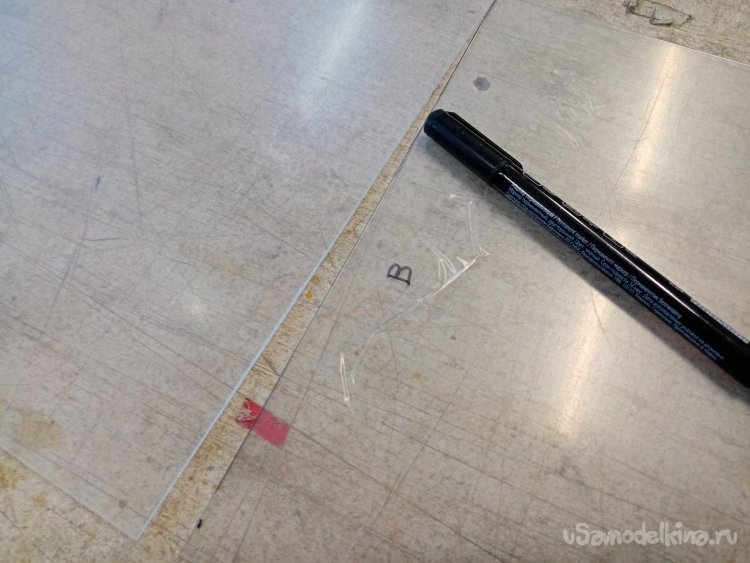

На всех заготовках пластика пометил, где будет всех.

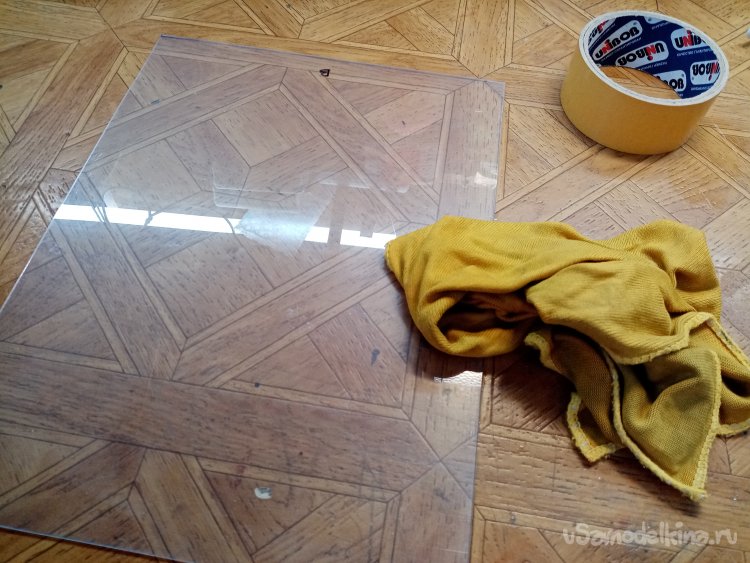

Снимаю защитную пленку с одной стороны заготовки и протираю её влажной тряпочкой от пыли.

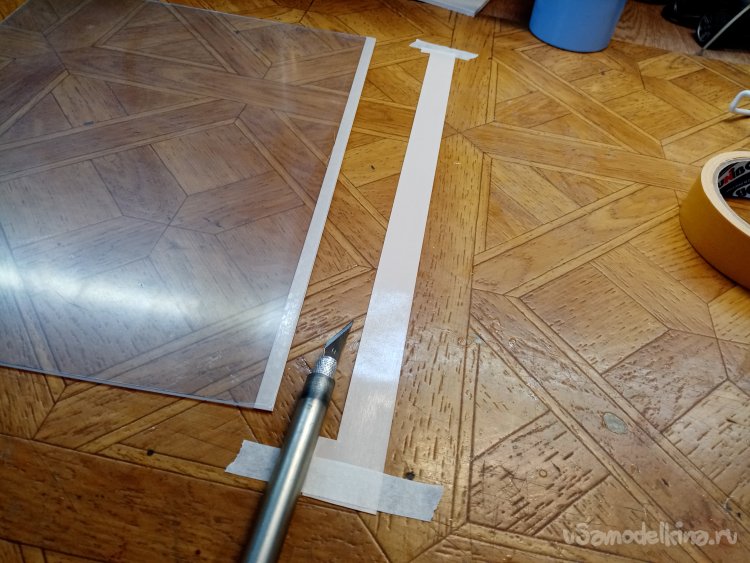

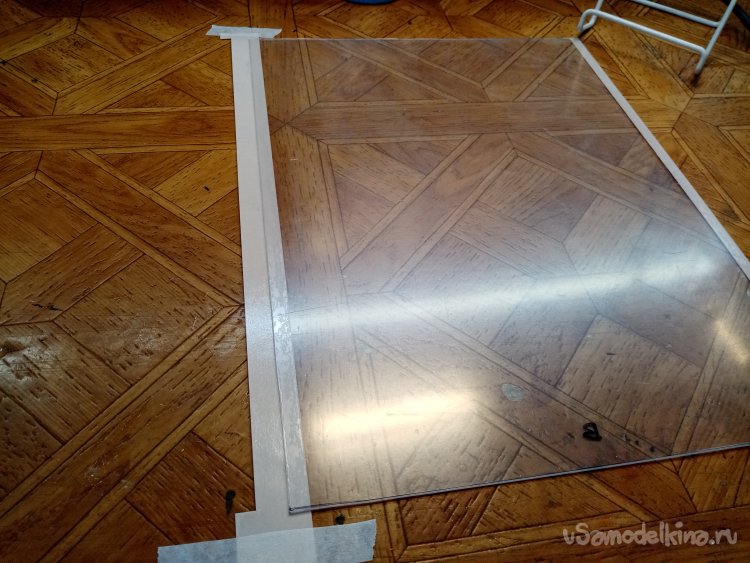

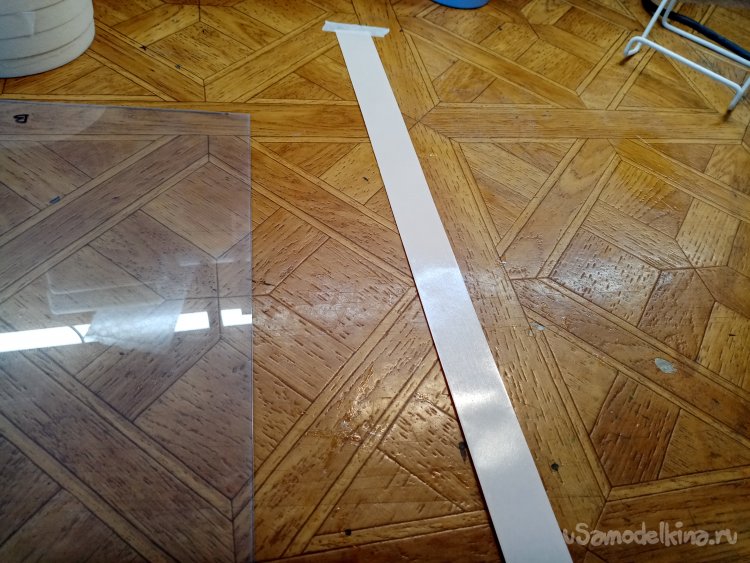

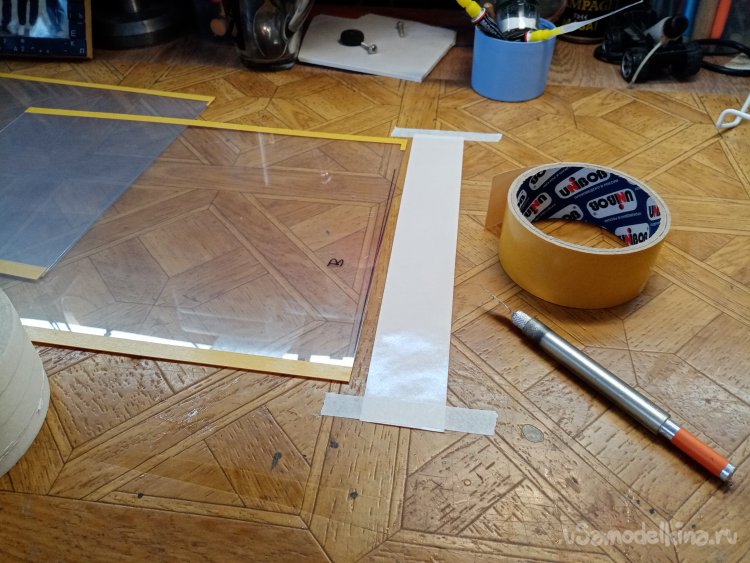

Разматываю двухстороннюю ленту на нужную длину и закрепляю её липкой стороной вверх. Все фиксирую в нужном положении малярным скотчем.

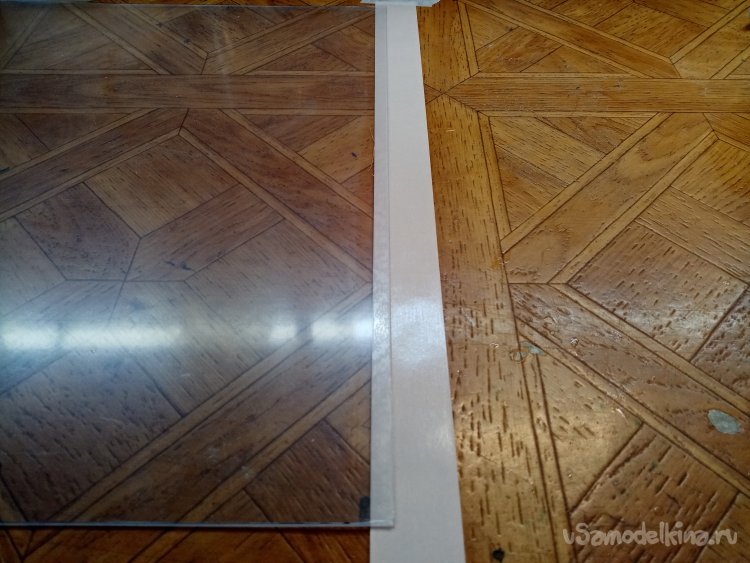

Накладываю краешек заготовки пластика на ленту.

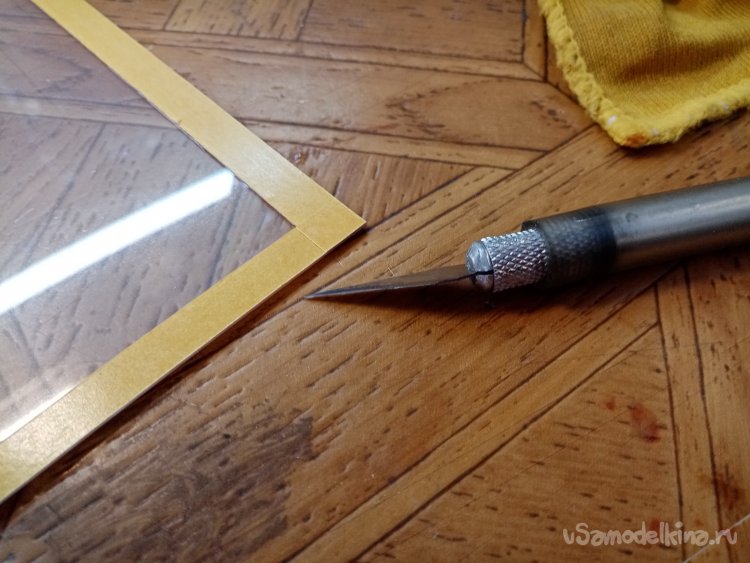

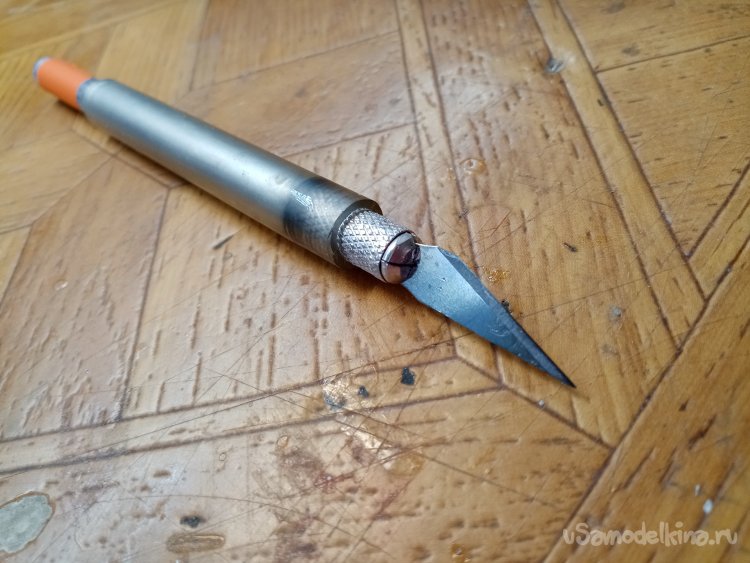

При помощи треугольного ножа для творчества отрезаю приклеенную полоску.
Таким же манером приклеиваю вторую полоску.

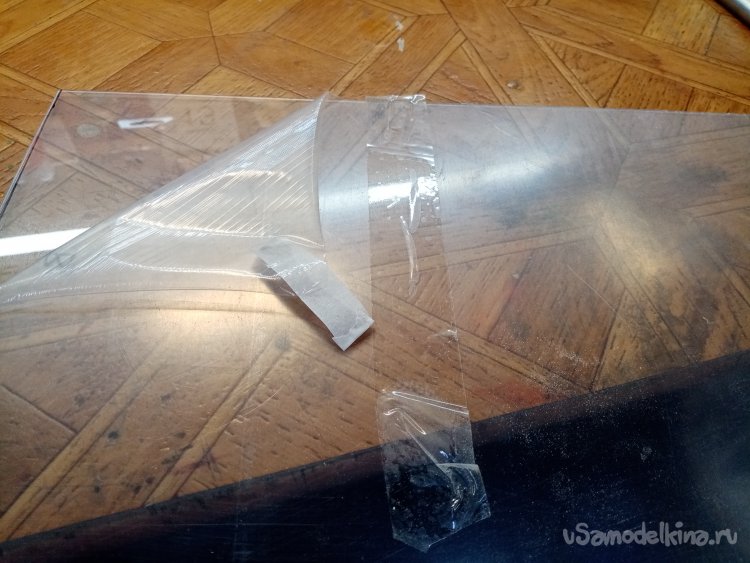

При снятии защитной пленки есть тонкость. Она достаточно прочно держится на пластике. И отделить уголок проблематично. Поэтому приклеиваю на уголок полоску малярного скотча и отделяю пленку от пластика.
И последняя липкая полоска на нижнюю грань вертикального кармашка.

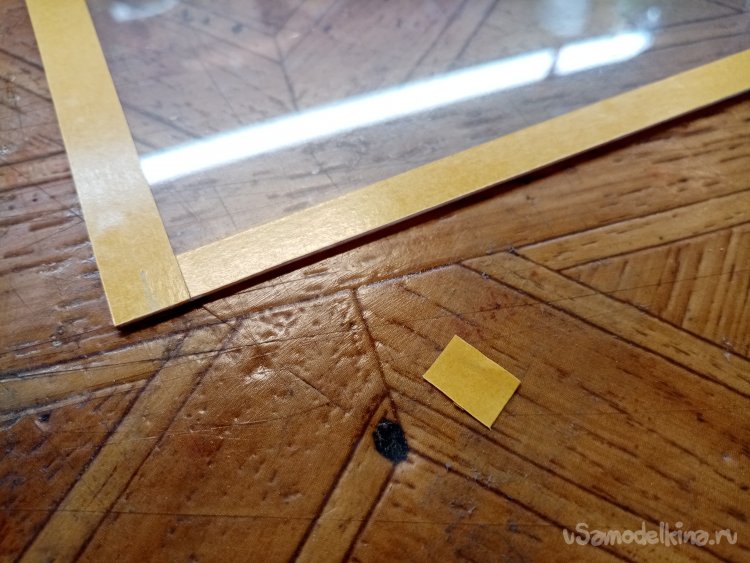

Затем разрезаю угол пол 45 градусов и снимаю лишнюю пленку.

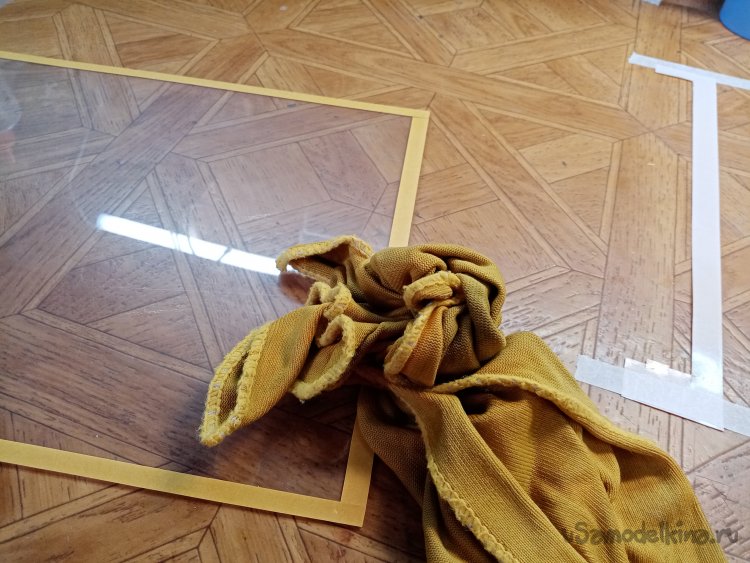

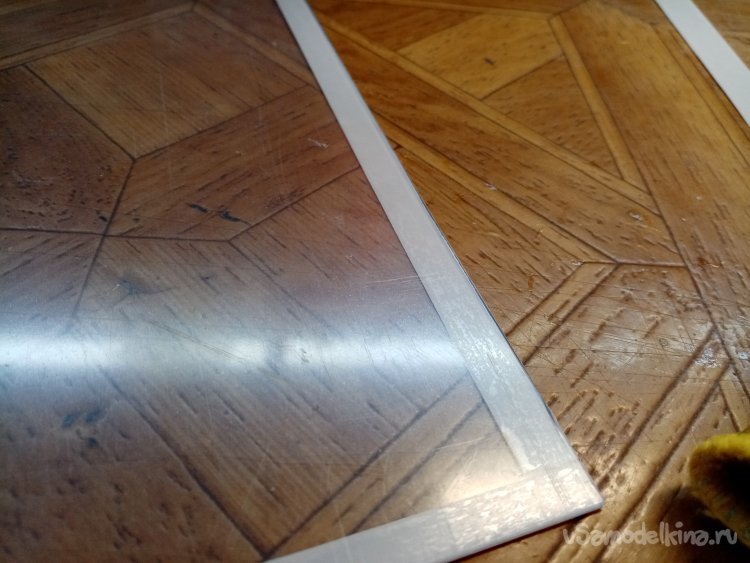

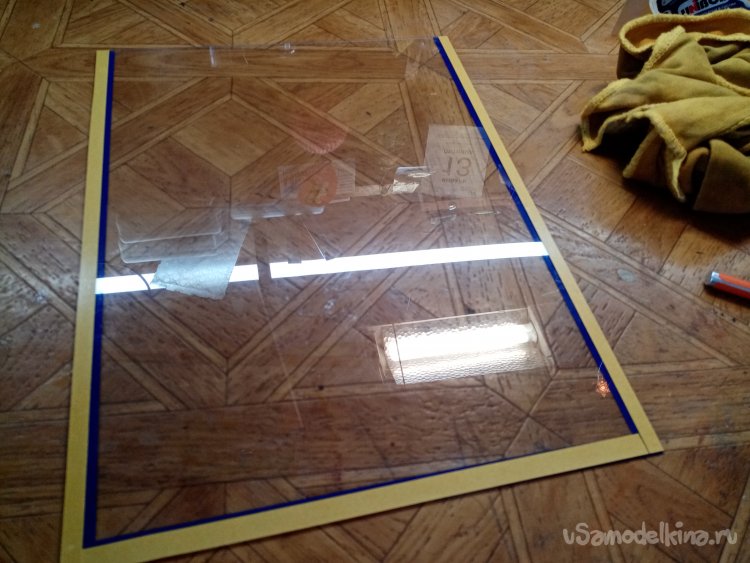

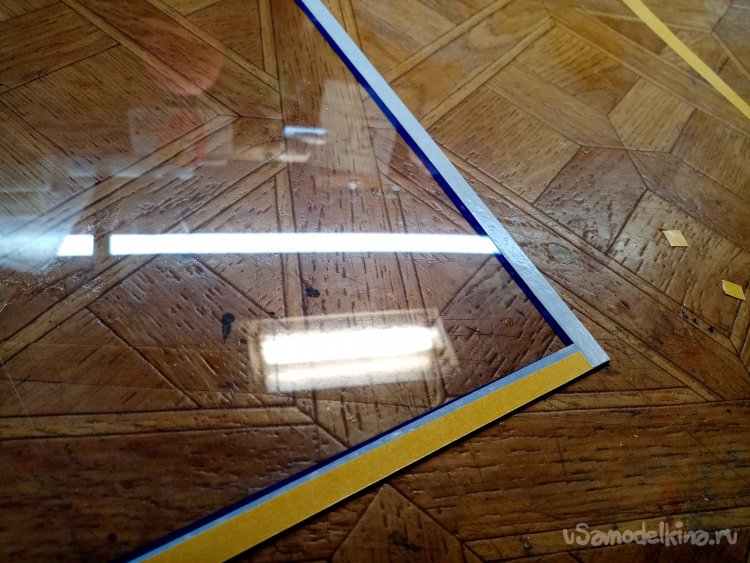

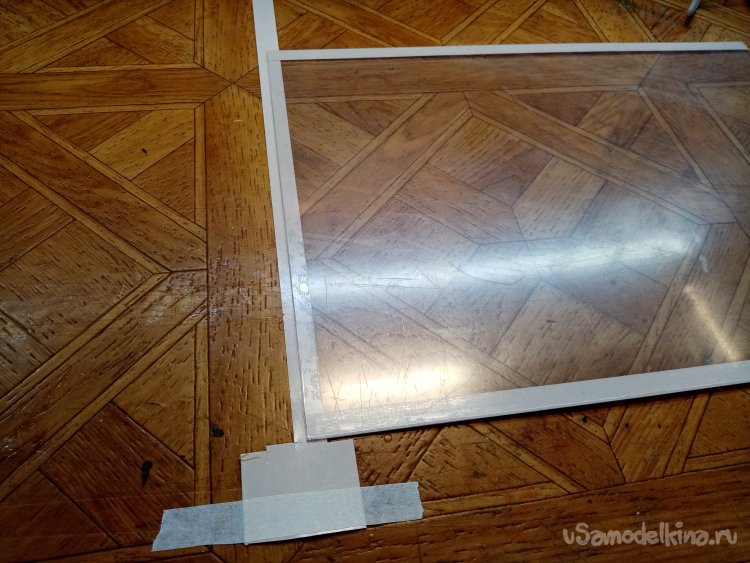

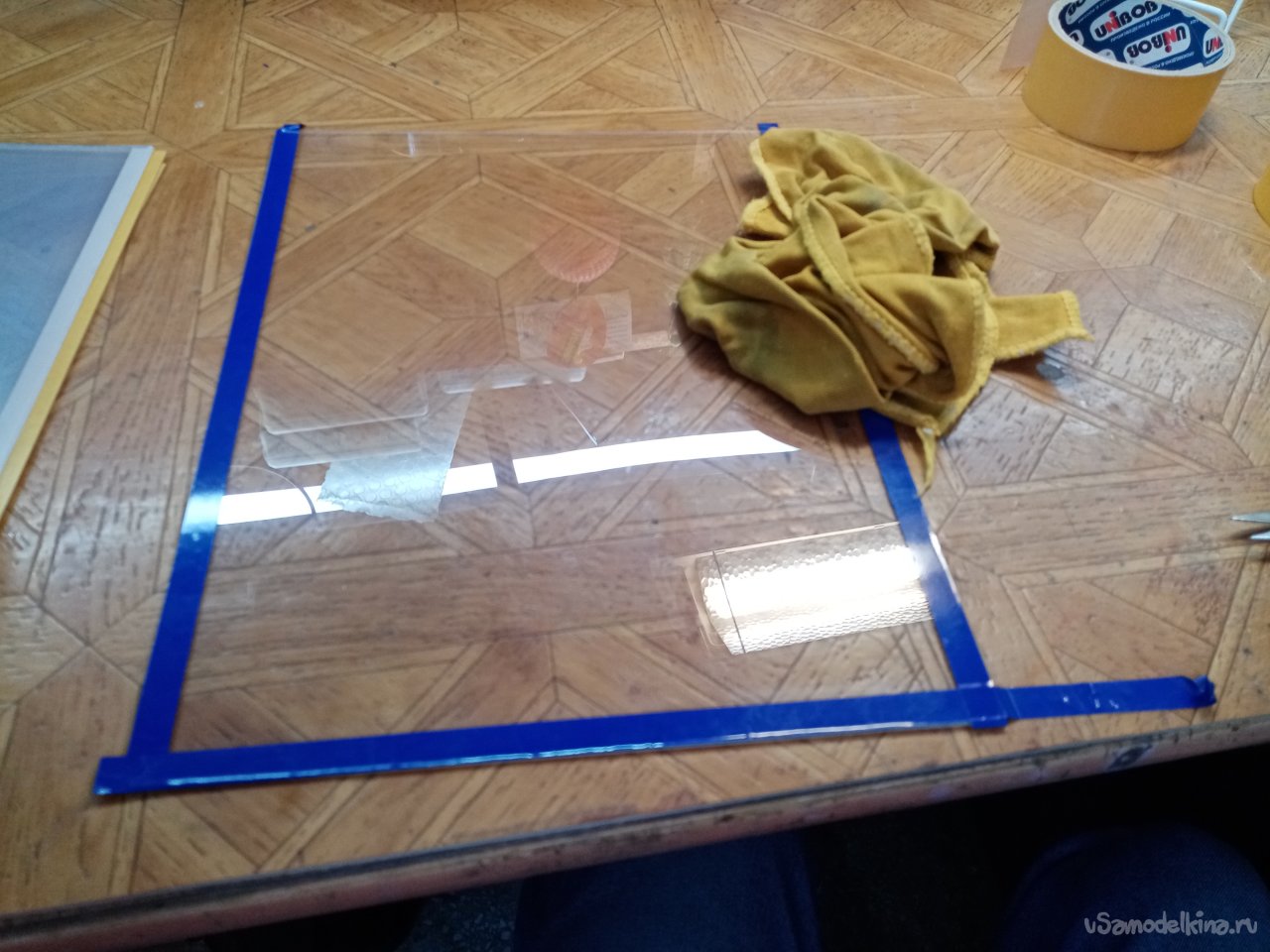

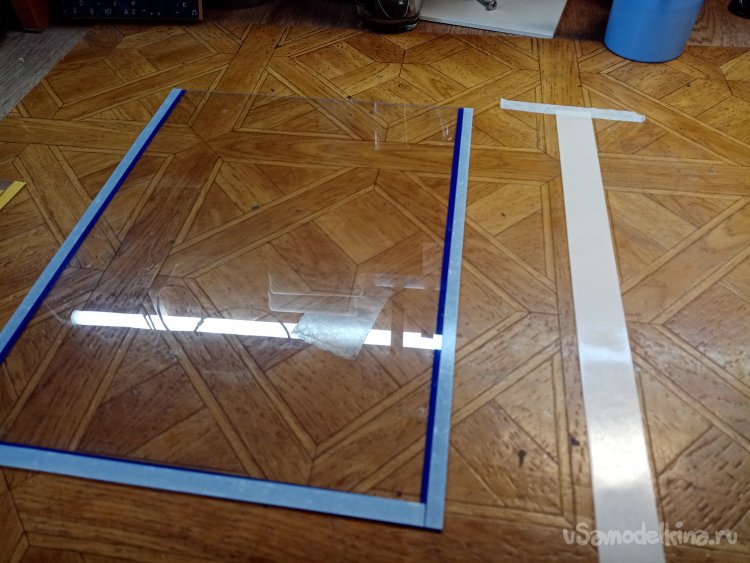

Все четыре кармашка окантованы двухсторонней липкой лентой.
Прижимаю и получше приклеиваю пленку, протирая её влажной тряпочкой.
Снимаю защитную пленку с двухстороннего скотча. Пробный кармашек приклеиваю на стенд и пытаюсь вставить в него лист бумаги. Не получается. Скотч слишком тонкий. И бумажный лист застревает. Наклеиваю еще один слой скотча.

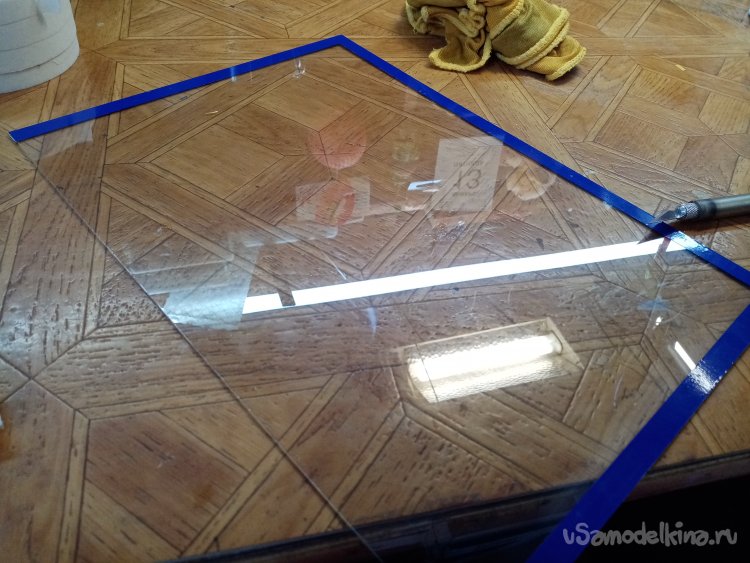

На лицевой стороне нужно наклеить красивую защиту. Иначе будут проглядывать белые полосы двухстороннего скотча и не гармонируют с синей подложкой стенда. Нашлись порезанные полоски рекламной пленки примерно такого же тона, как и стенд.

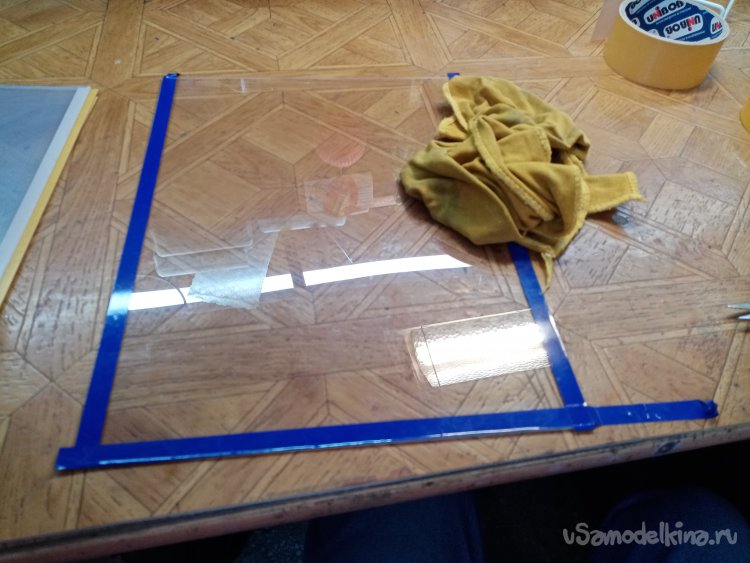

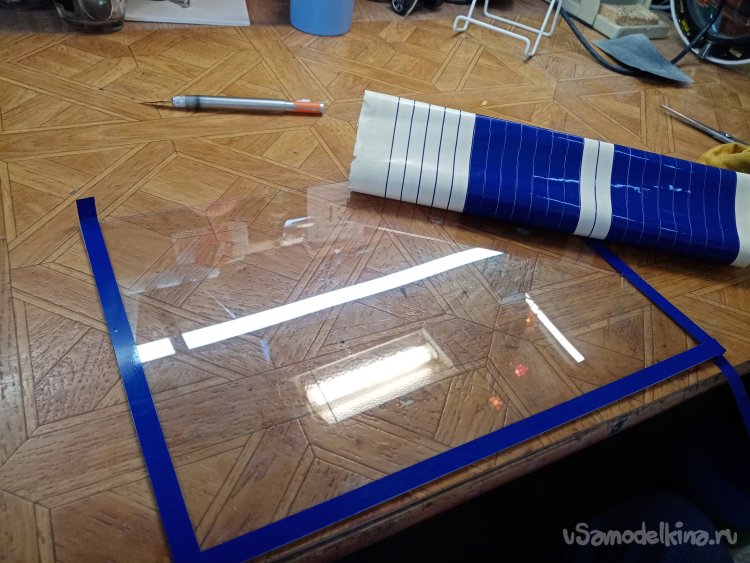

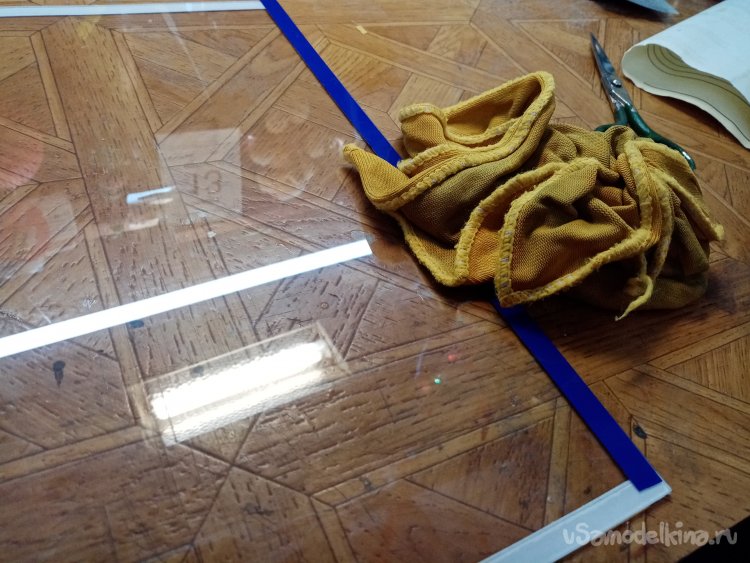

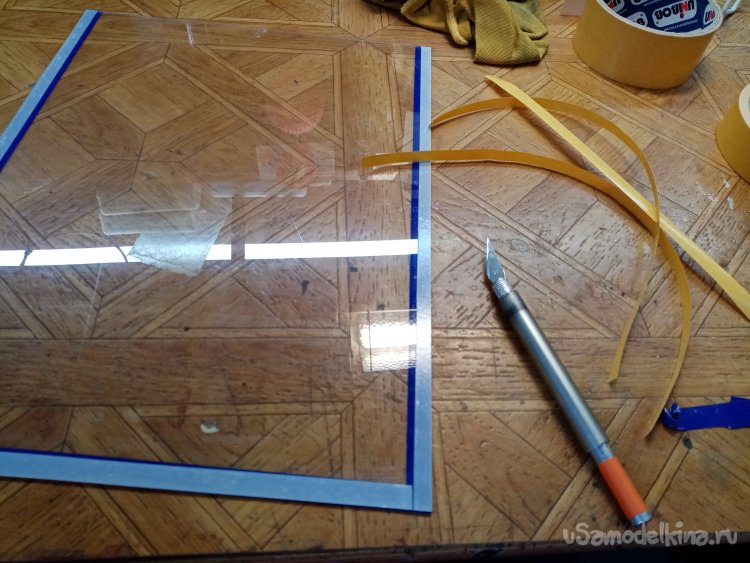

Отделяю полоски от подложки и наклеиваю на лицевую сторону кармашка. Они полностью закрывают белые по краям. Дл лучшего прилегания, протираю их при помощи влажной тряпочки.
Пришлось приклеить три слоя двухстороннего скотча на краешки кармашка. После этой процедуры бумага хорошо входит в него и извлекается без проблем.

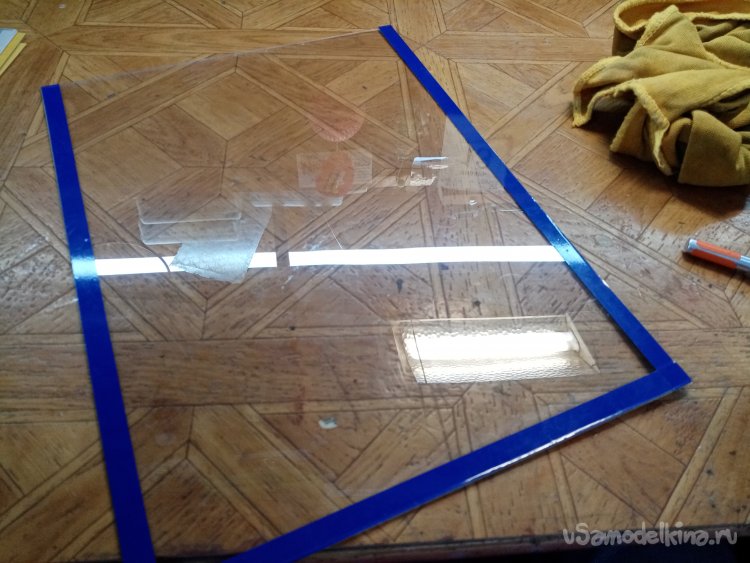

И так кармашки готовы.
Несколько слоев двухстороннего скотча нужно наклеить на все кармашки. Снимаю защитную пленку. Наклеиваю еще парочку слоев скотча.
Затем внешние синие полоски.

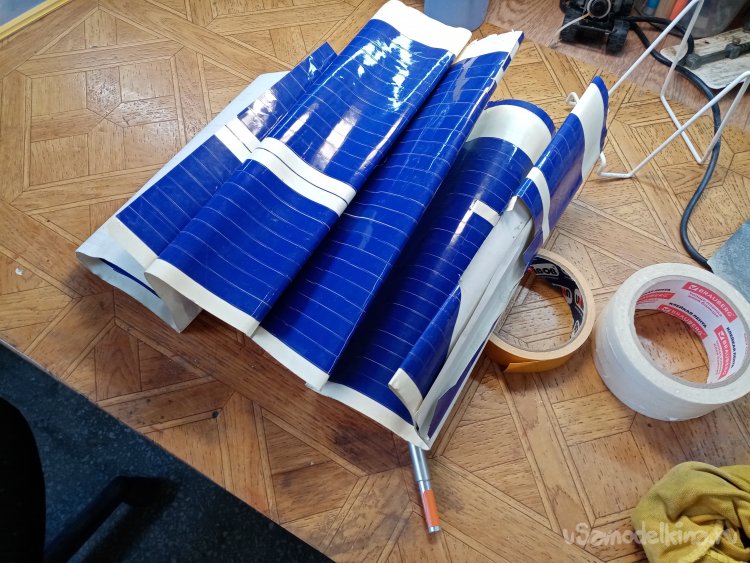

Кармашки готовы к установке. Нужно разметить их расположение на стенде.

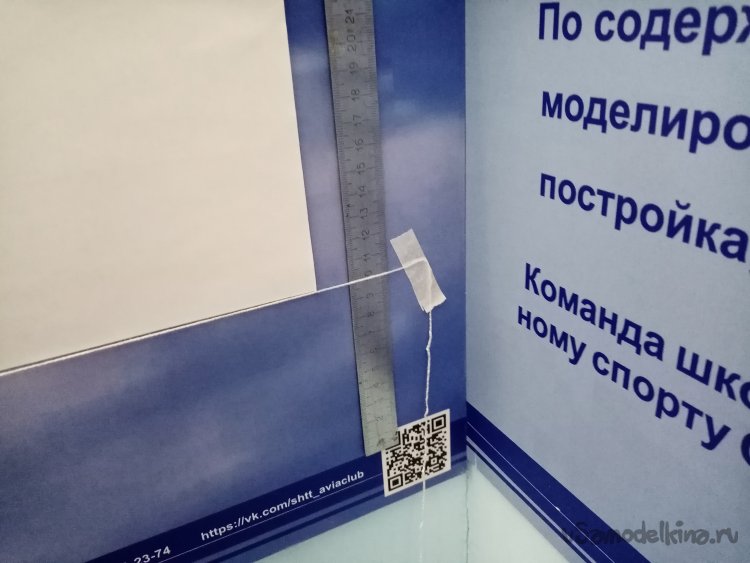

При помощи простой нитки и малярного скотча провожу нижнюю линию установки горизонтальных кармашков. Все размеры тщательно промеряю металлической, метровой линейкой.

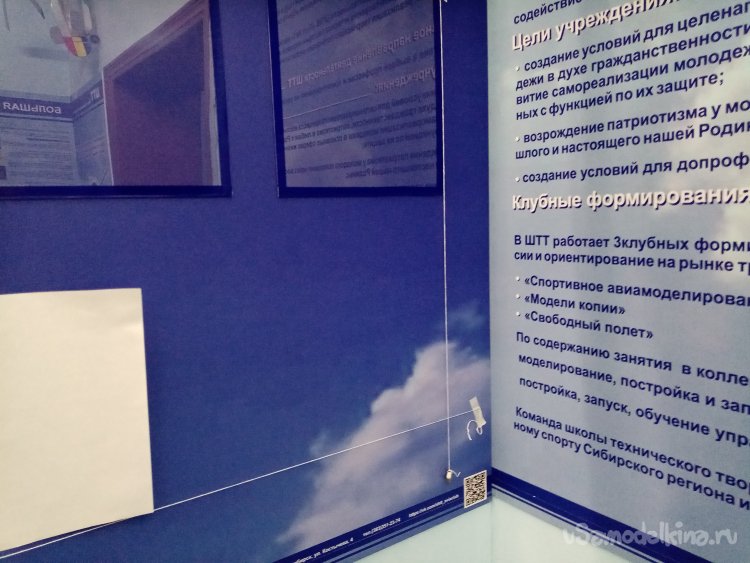

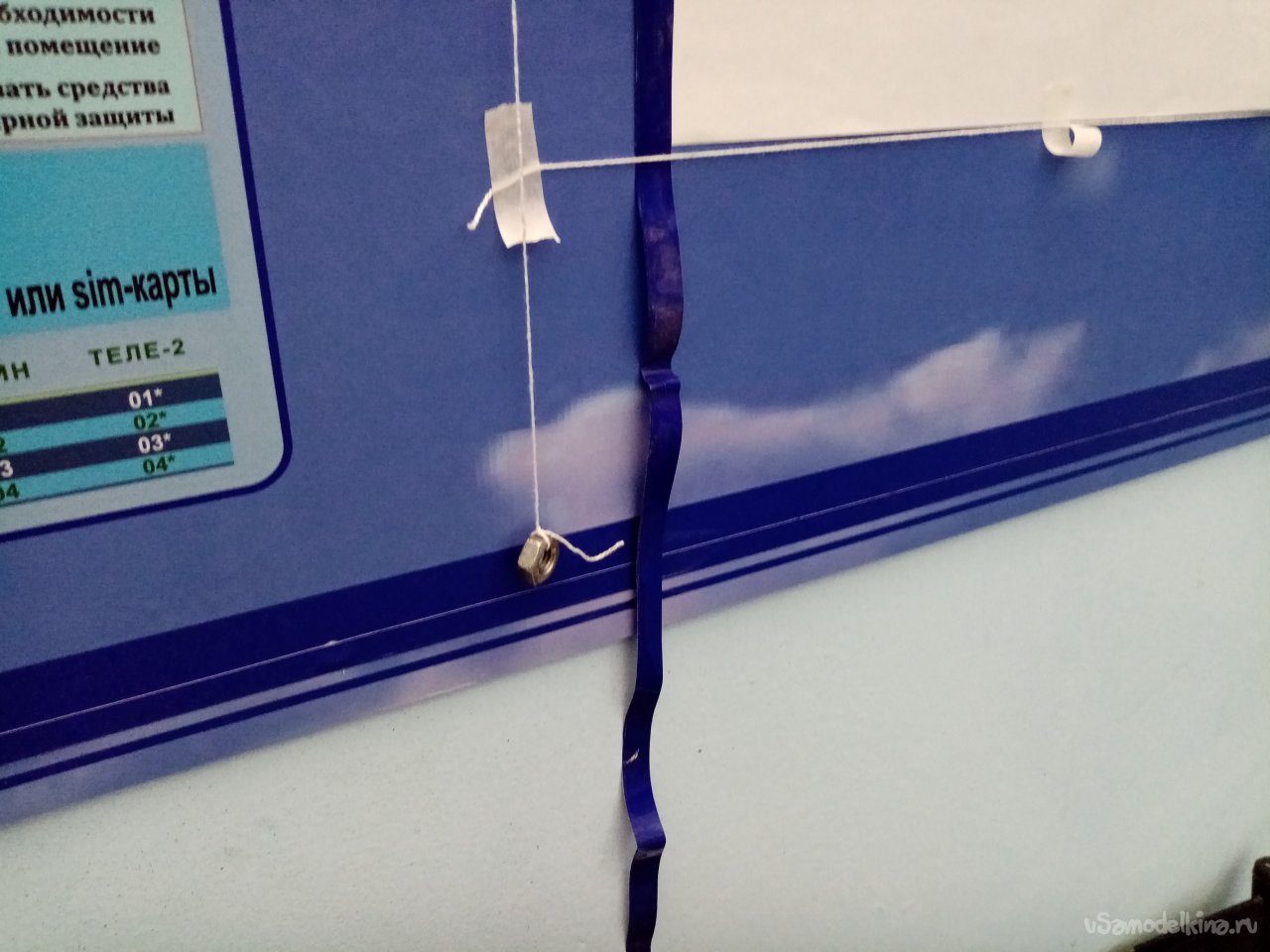

Вертикальную линию установки провожу при помощи нитки с отвесом. После провеса закрепляю малярным скотчем вертикаль.

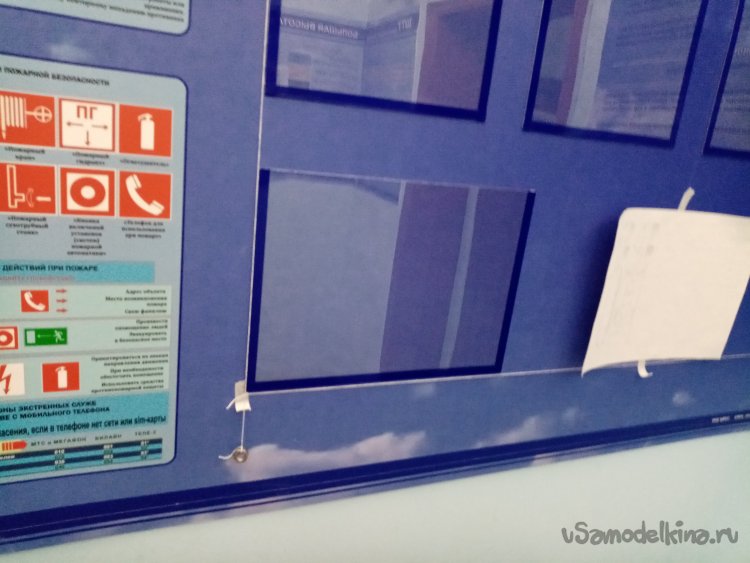

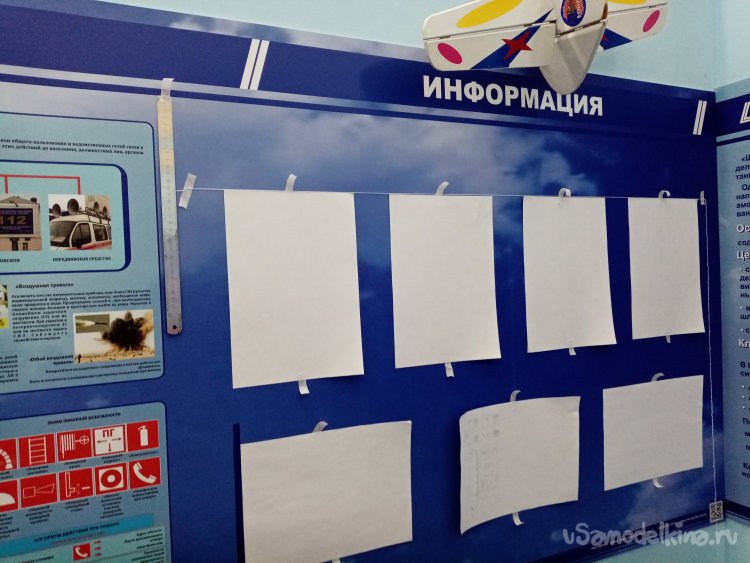

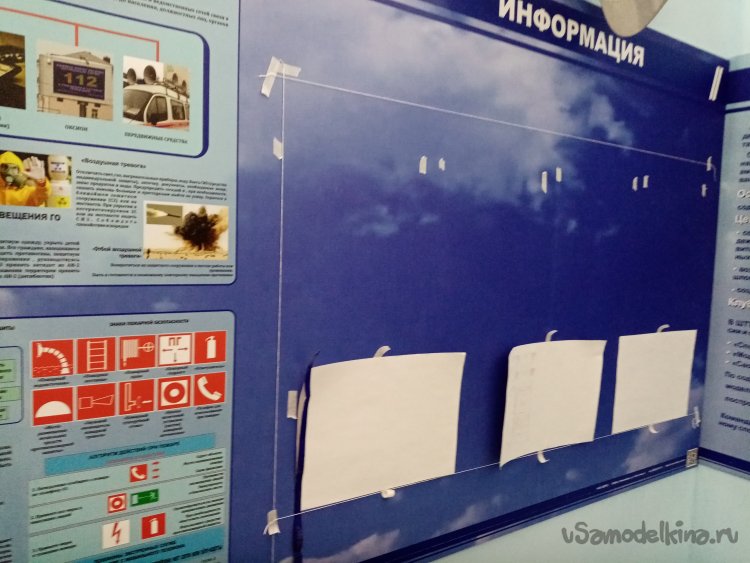

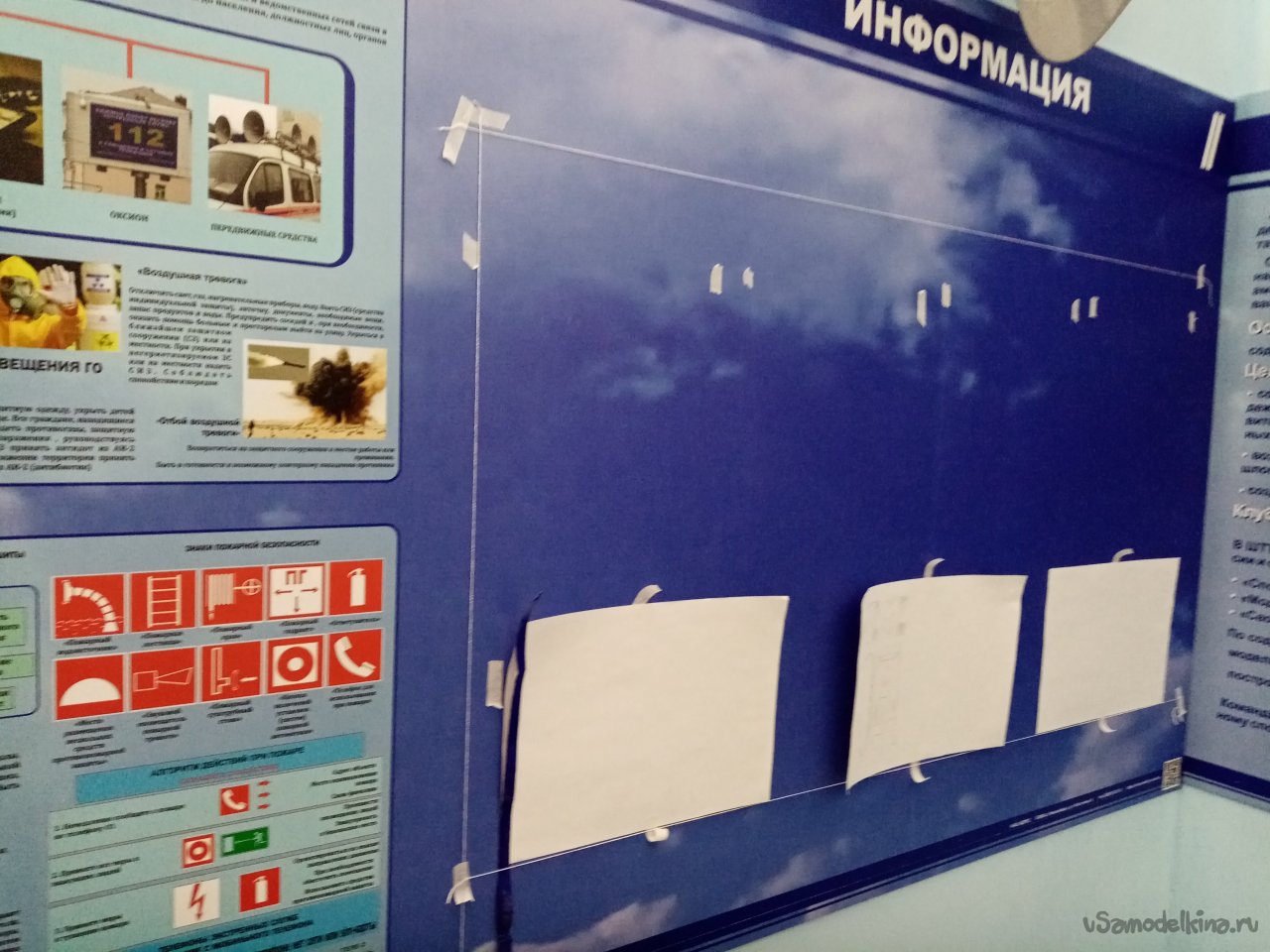

Затем при помощи стандартных листов бумаги распределяю по стенду места приклейки кармашков. Контрольные точки обозначаю полосками малярного скотча.
Общий план готов. Все на местах можно начинать приклейку кармашков. Почему так заморочно разметил места установки? Чертить на планшете невозможно. Куда потом девать карандашные линии. Стереть резинкой? Не получится. На краске останутся следы от нее. Поэтому малярный скотч лучшее решение. Приклеил, отклеил и никаких следов на планшете.

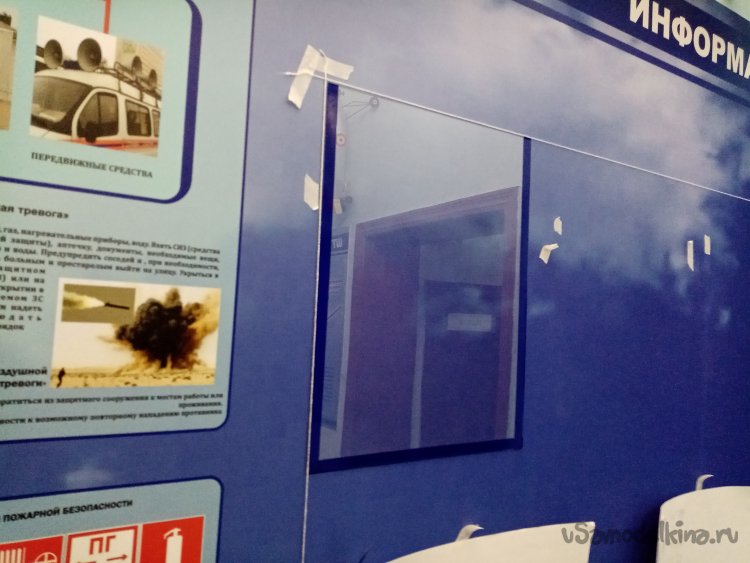

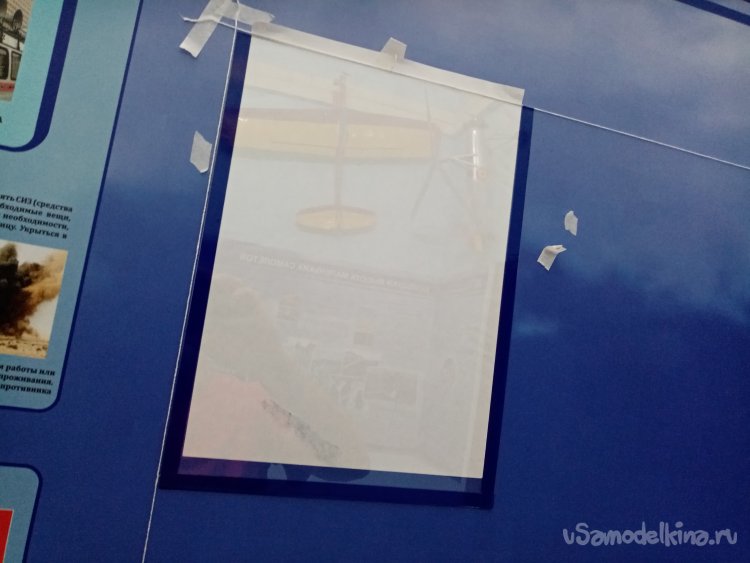

Первый кармашек приклеил. Еще раз примерил листок бумаги. Входит-выходит хорошо.
И так далее, и тому подобное. Но только строго по разметке.

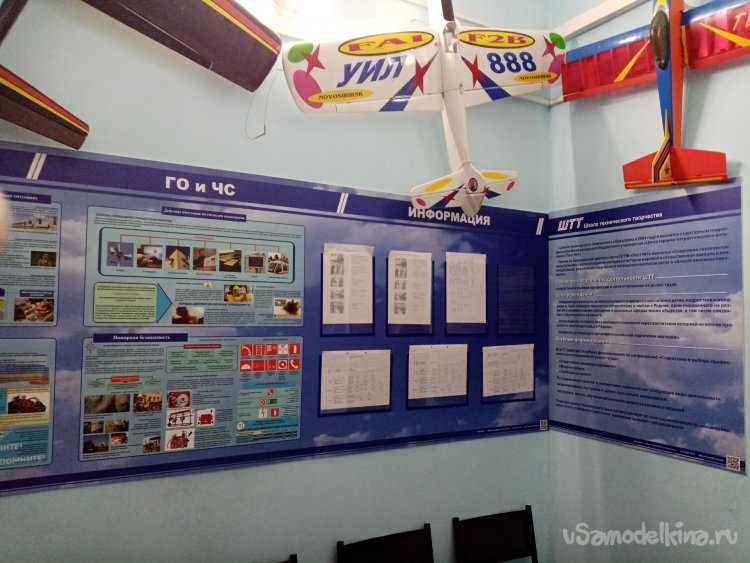

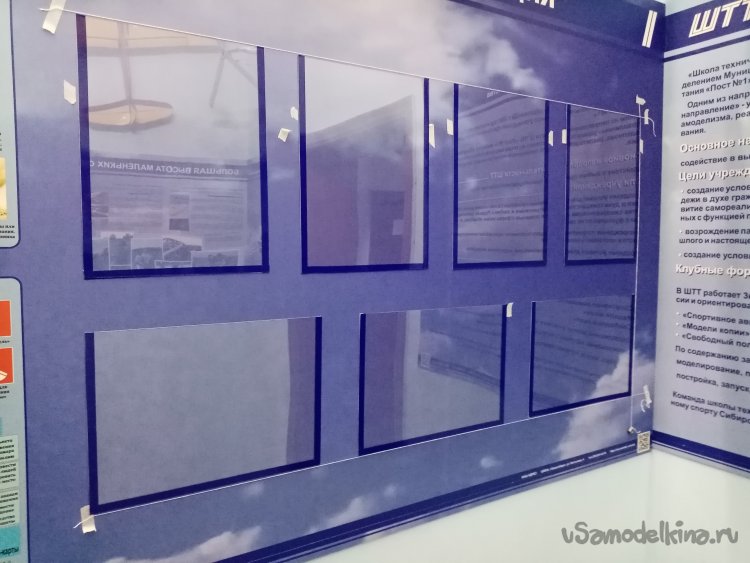

Все кармашки на местах. Можно отклеить разметку.
Готово!
