К празднованию Дня Победы 9 мая нужно изготовить макеты монумента Славы в нашем городе. И встал вопрос в каком масштабе будет осуществлен этот проект. Теоретические умозаключения не дали полной картины размеров и вообще представления о наглядного визуального восприятия этого.
Принято решение изготовить примерные макеты с двух масштабах, один к тридцати пяти и один к сорока восьми.

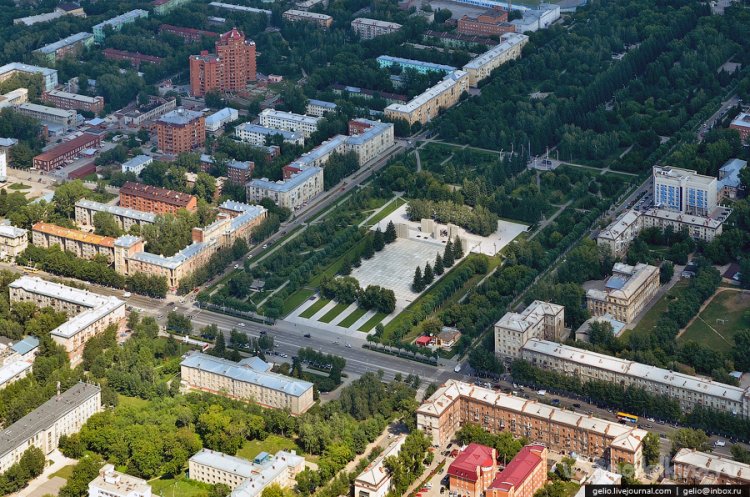

Фотографий общего вида есть в достаточном количестве.
Была проведена фотосессия по уточнению некоторых деталей сооружения. Получилось свыше четырехсот снимков. Но на данном этапе макетирования они не нужны. Пригодятся при работе с настоящим макетом.
Изготовление макета можно начать из любого материала. Точность деталировки будет довольно грубая. Не вдаваясь в детали. Нужно только получить представление о размерах и визуальном пространстве предстоящей работы.
Поэтому выбираю картон.
В прошлой жизни довольно много изготовил архитектурных макетов из картона, бумаги и прочих легко обрабатываемых материалов. И даже сейчас регулярно посещаю выставки с архитектурной направленностью. Посмотреть на макетики. Применение различных материалов и станков подняло этот вид искусства на значительную высоту. Красота, прямо глаз радуется.
Но к делу.
Картона в моделке запасено достаточно. Разной толщины и фактуры.

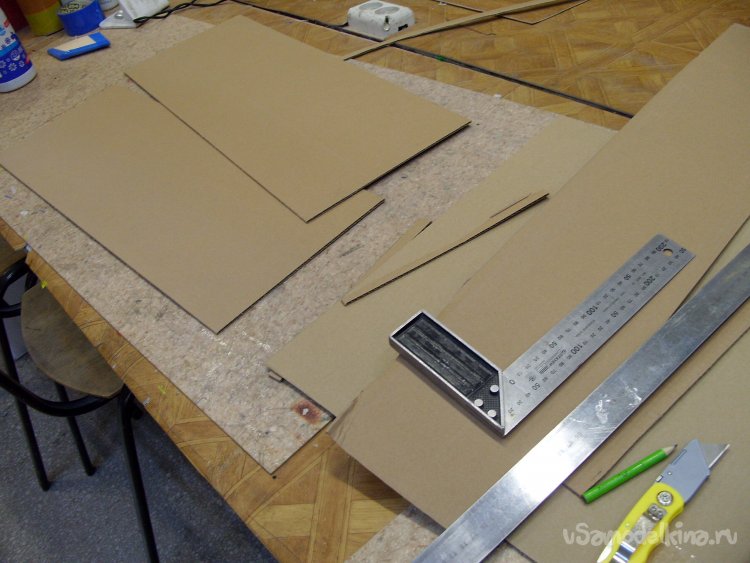

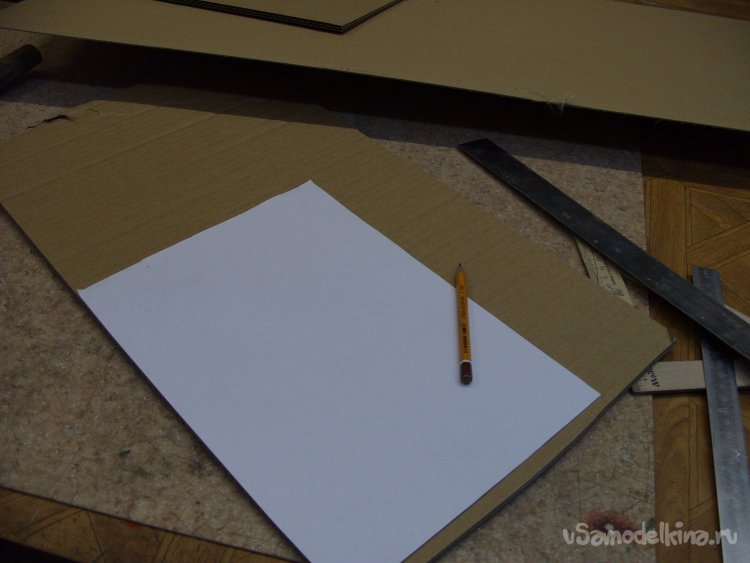

Приготовил небольшой набор инструмента. Начинаю кроить. За точку отсчета беру центральный пилон монумента высотой в 10 метров. С него и начинаю пересчитывать масштаб 1:35 и 1:48.

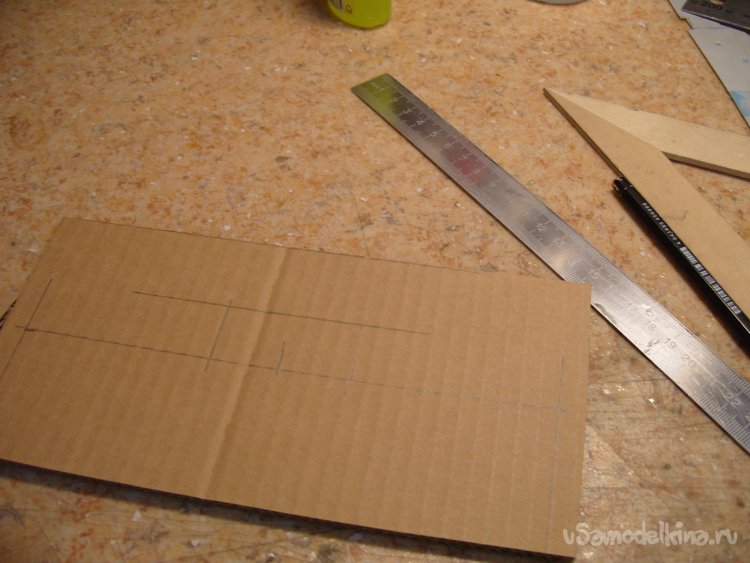

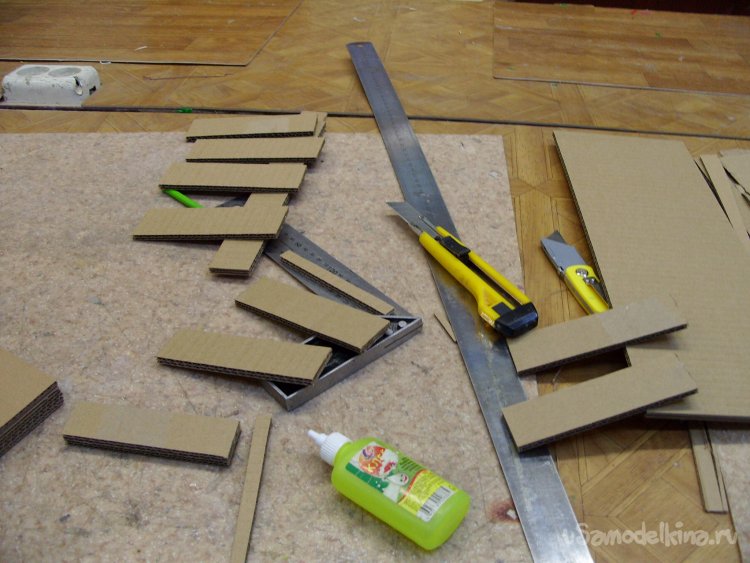

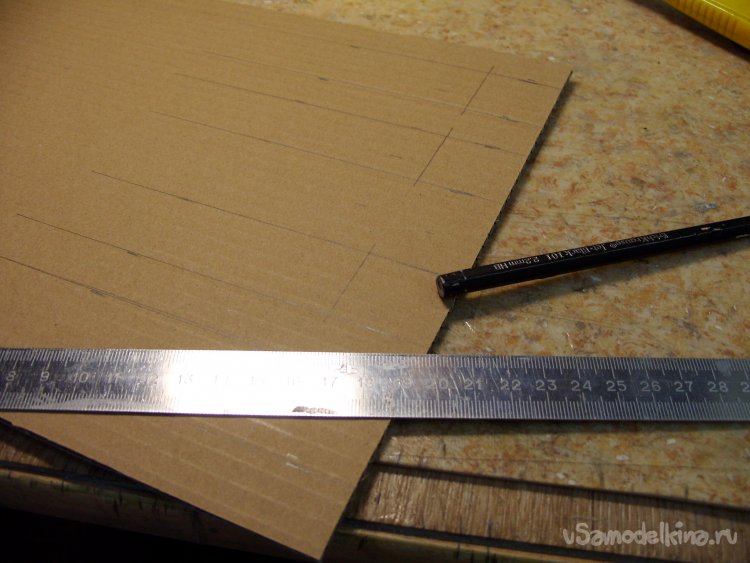

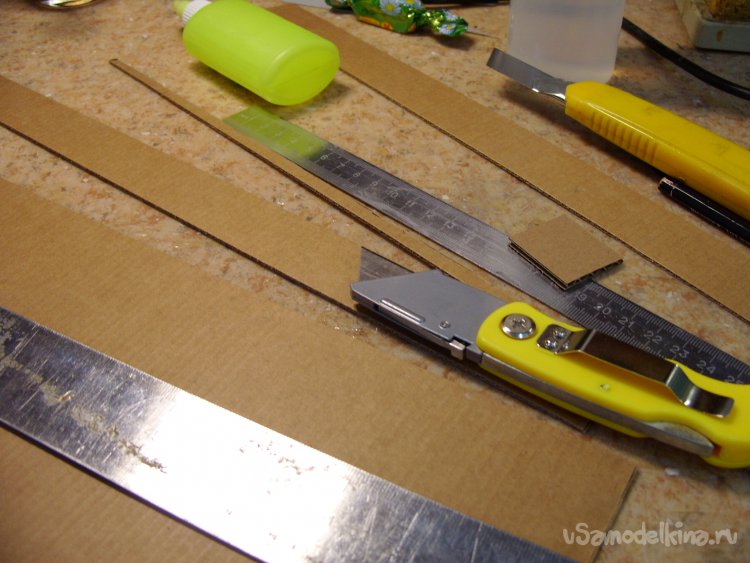

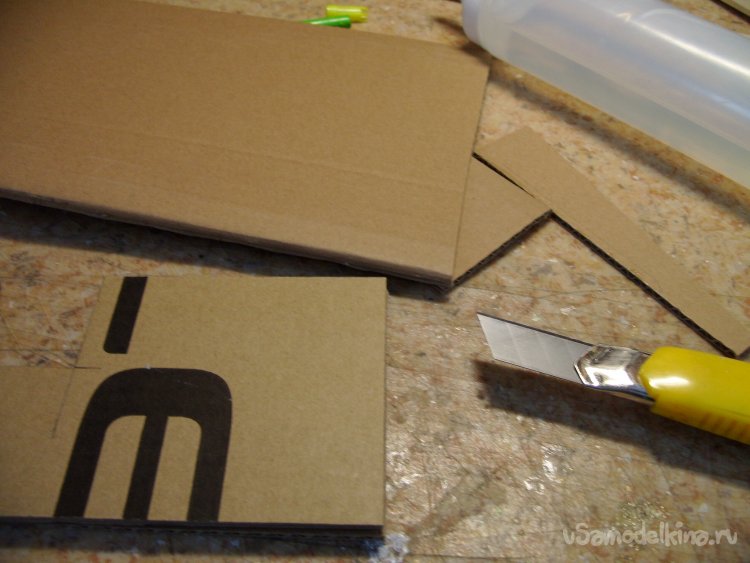

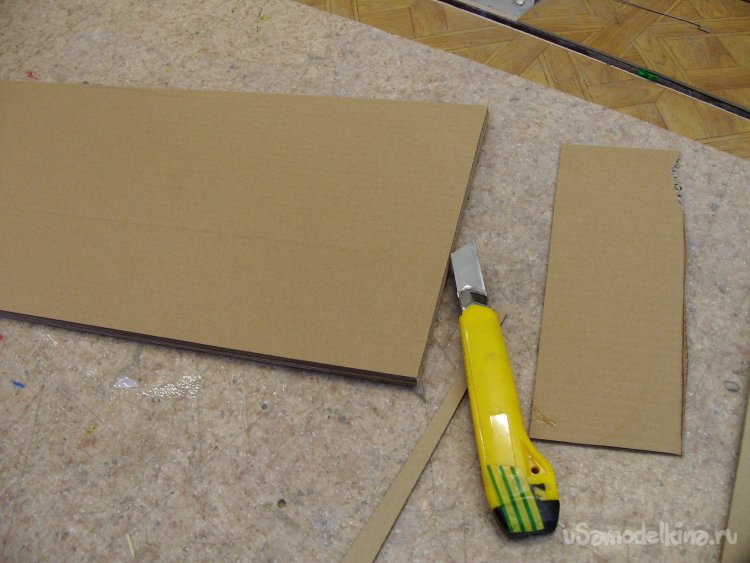

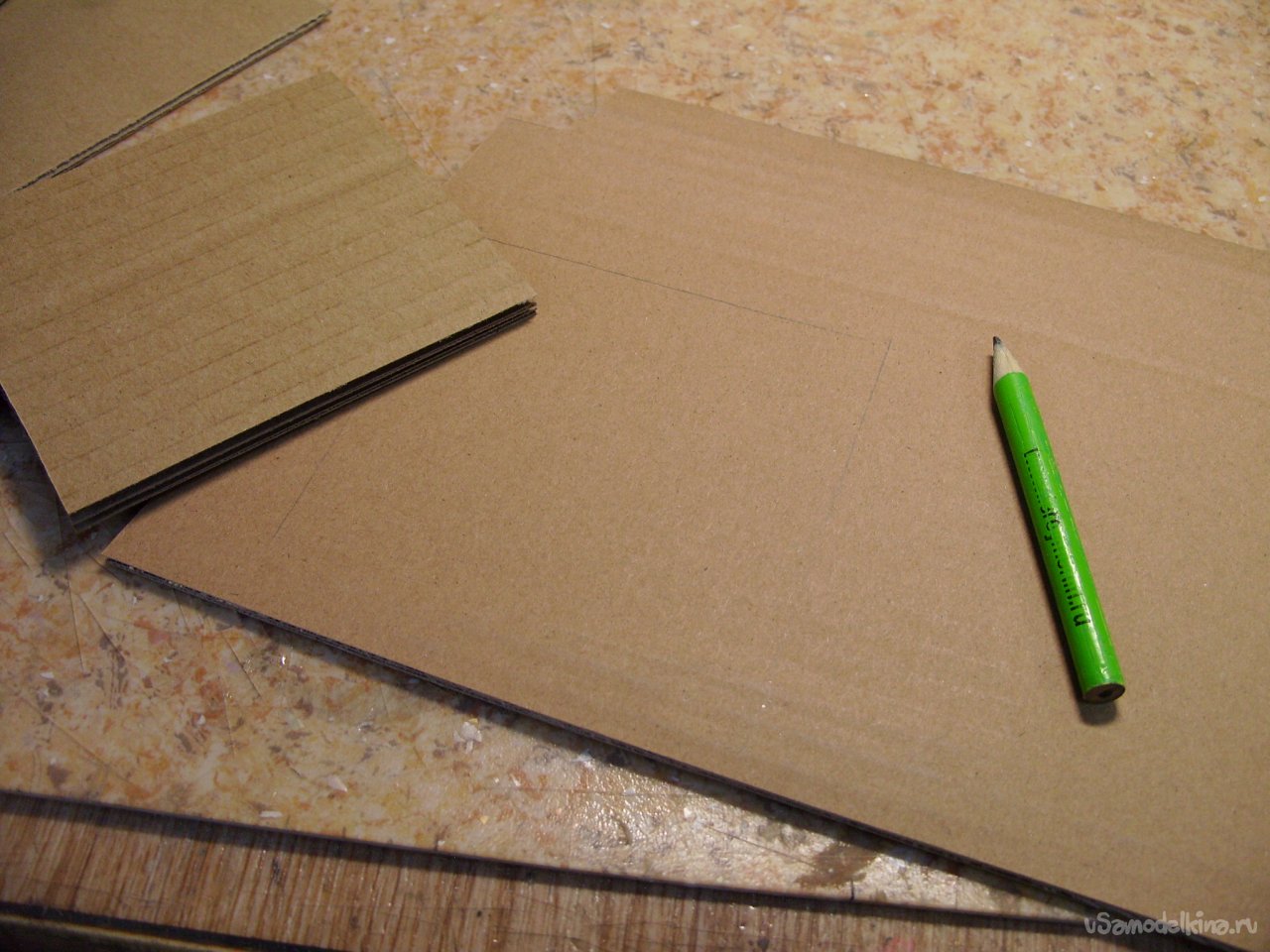

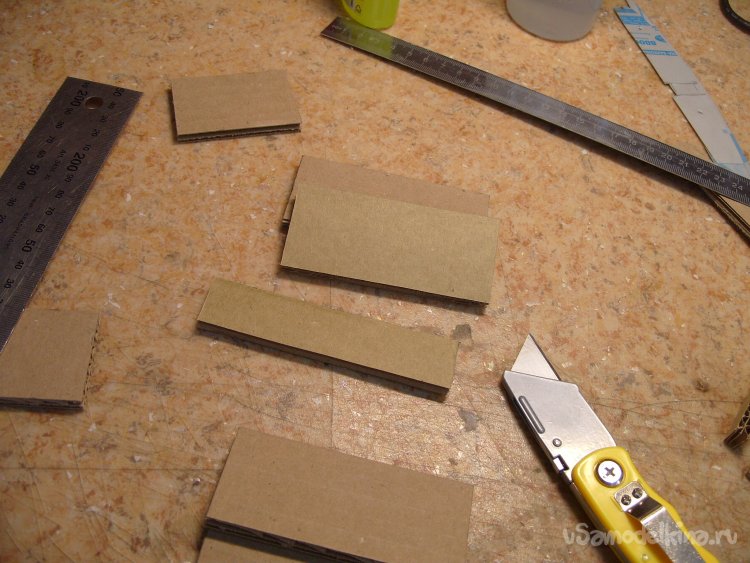

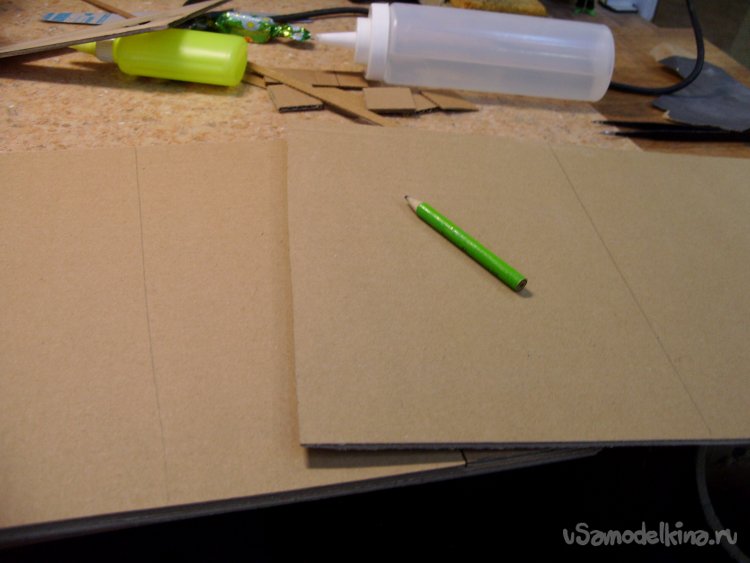

Приемы самые простые. Размечаю карандашом и режу канцелярским ножом.

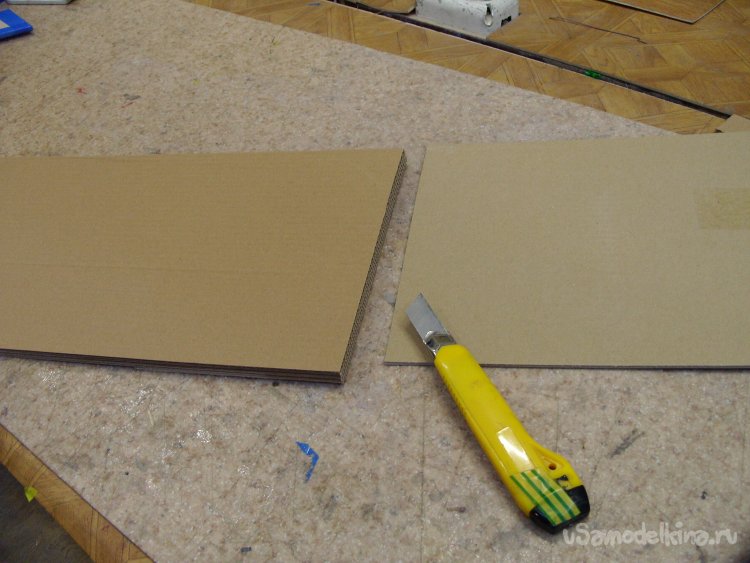

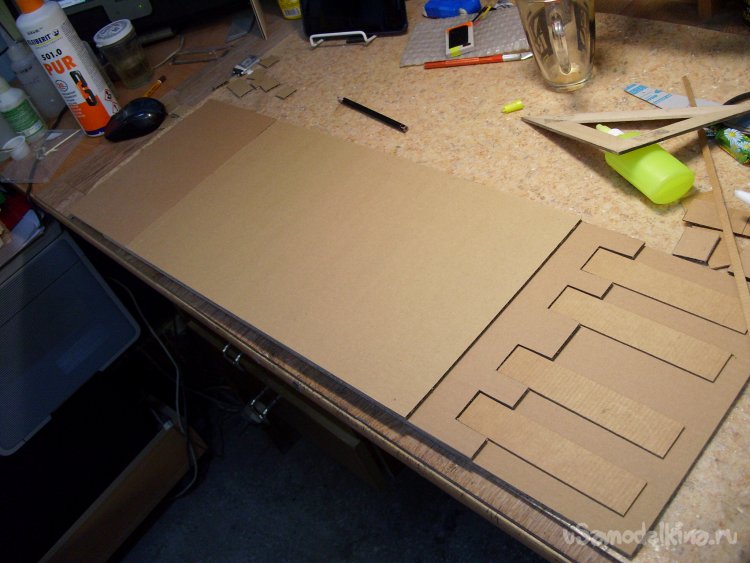

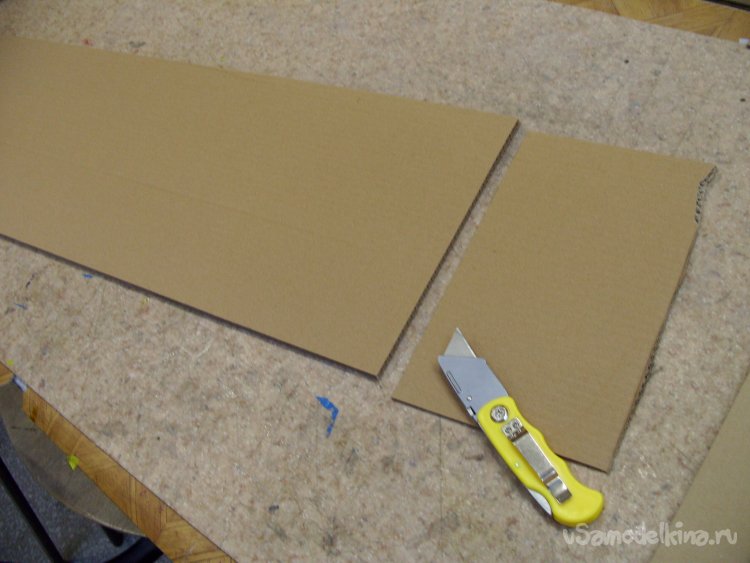

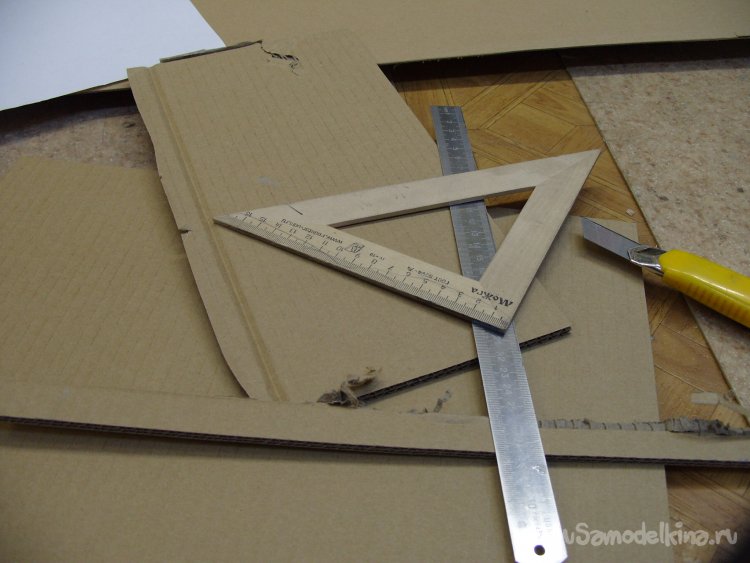

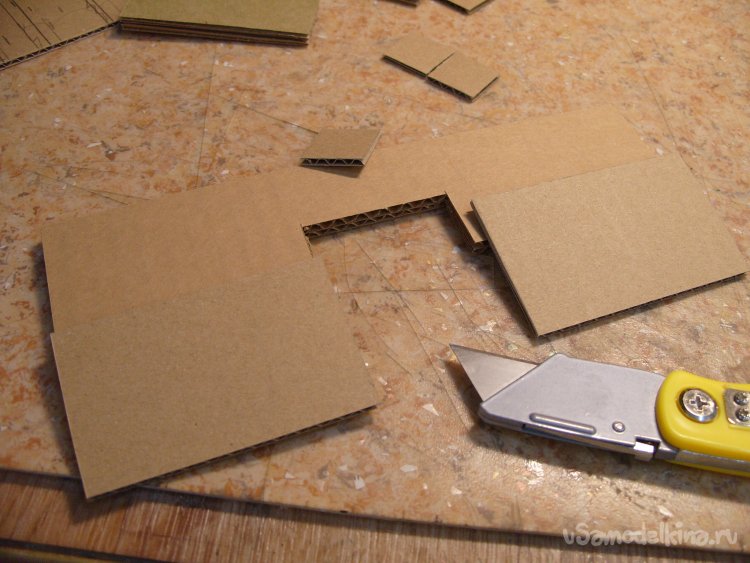

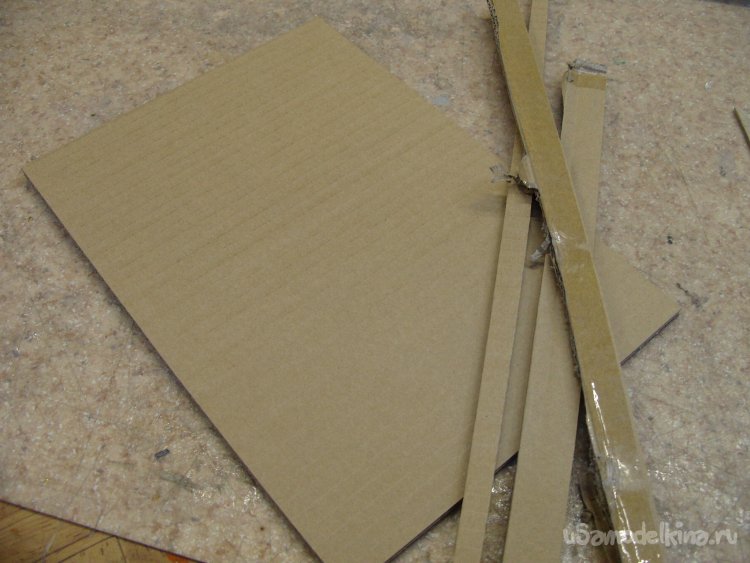

Обрезав мятые края, заклеенные скотчем, вырезаю основание первого масштаба.

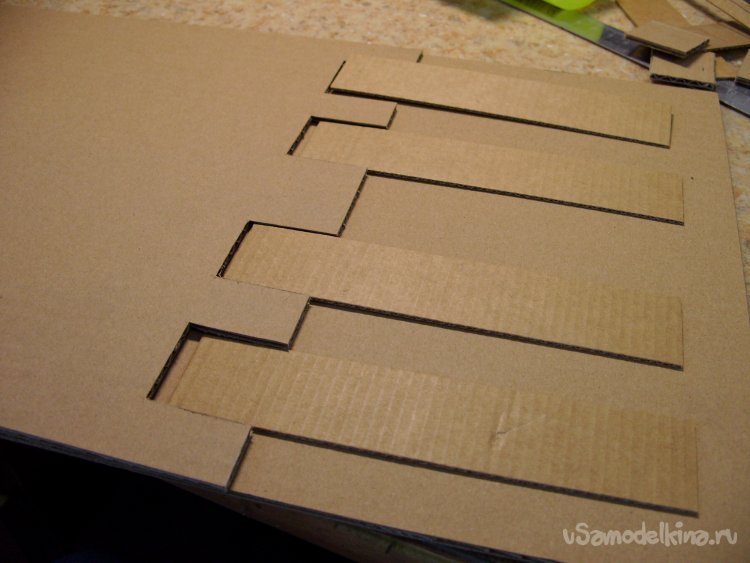

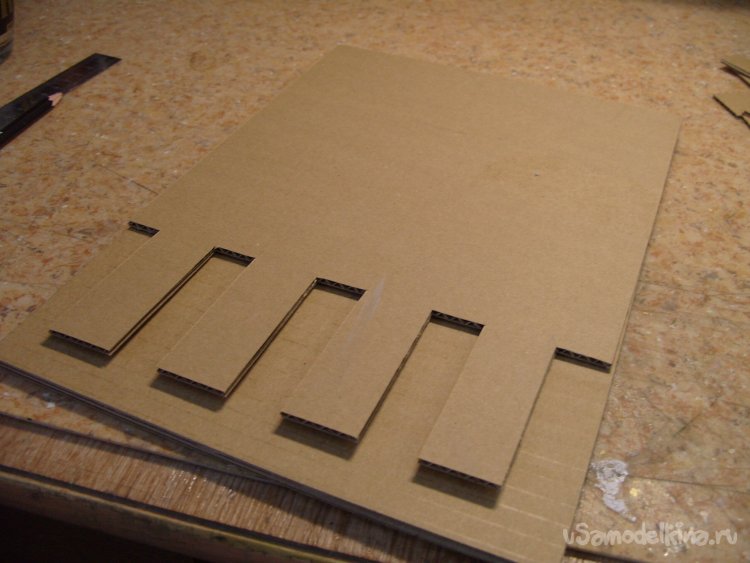

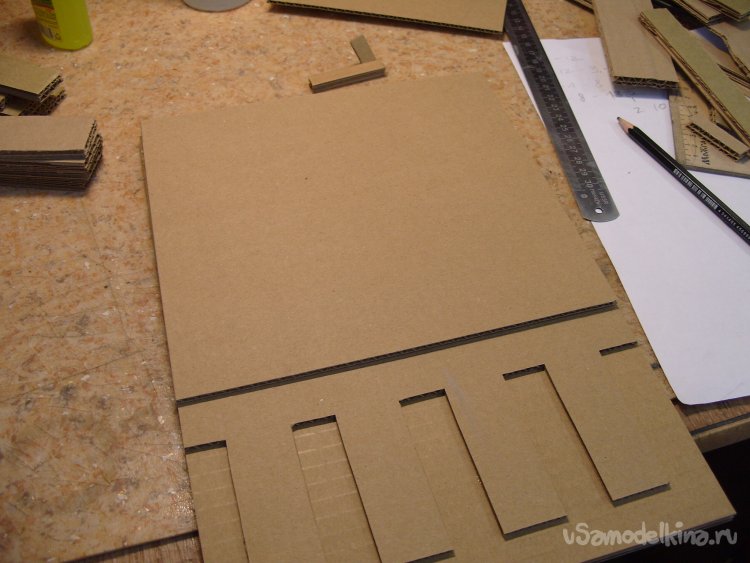

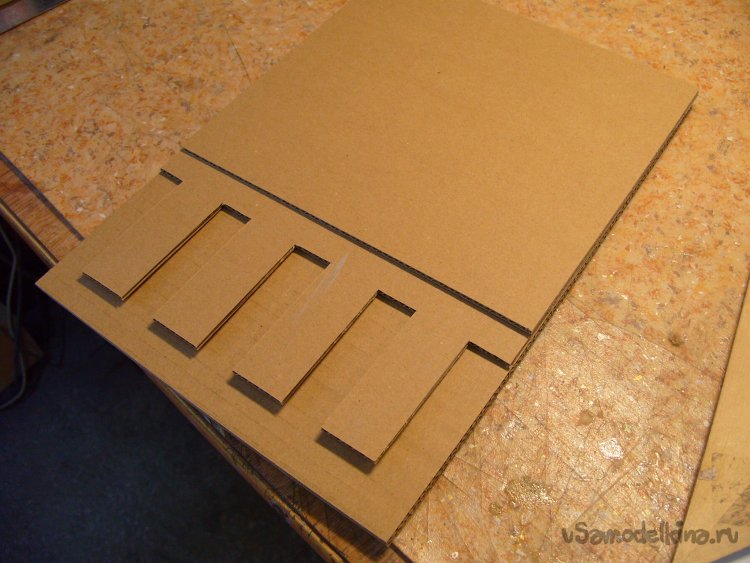

Затем накладка, на основное основание изображающая ступеньки при входе на площадь при монументе.
Соединяю две пластины картона.

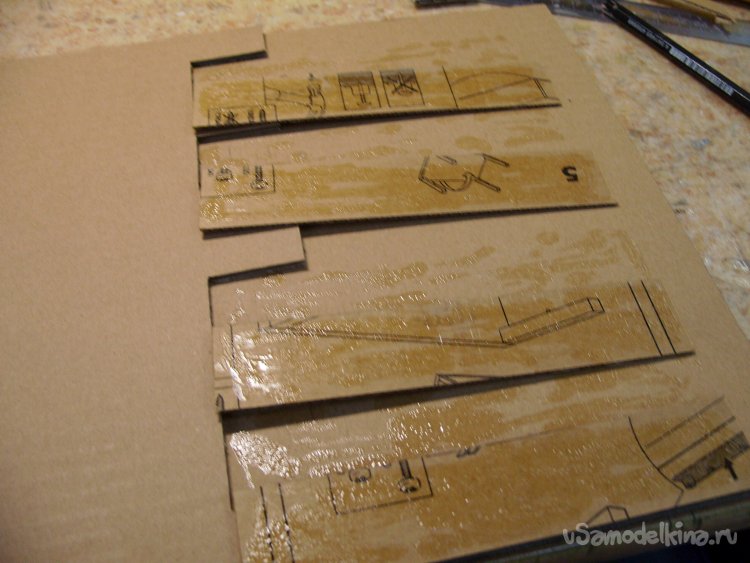

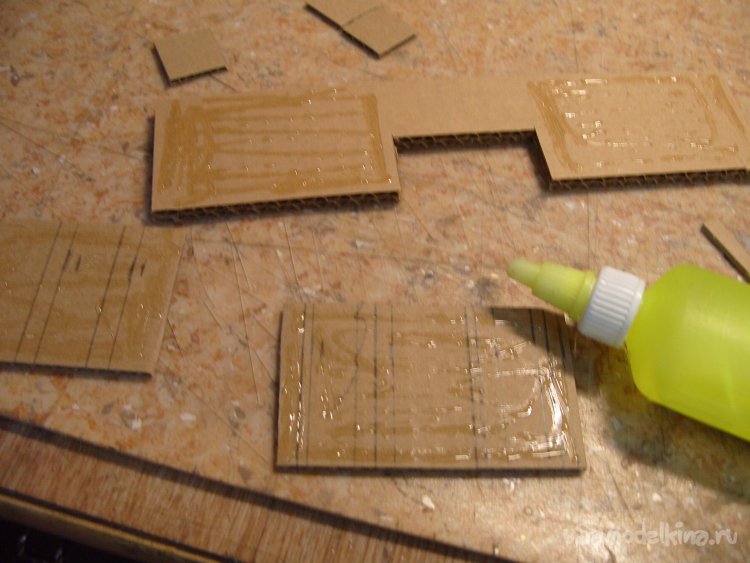

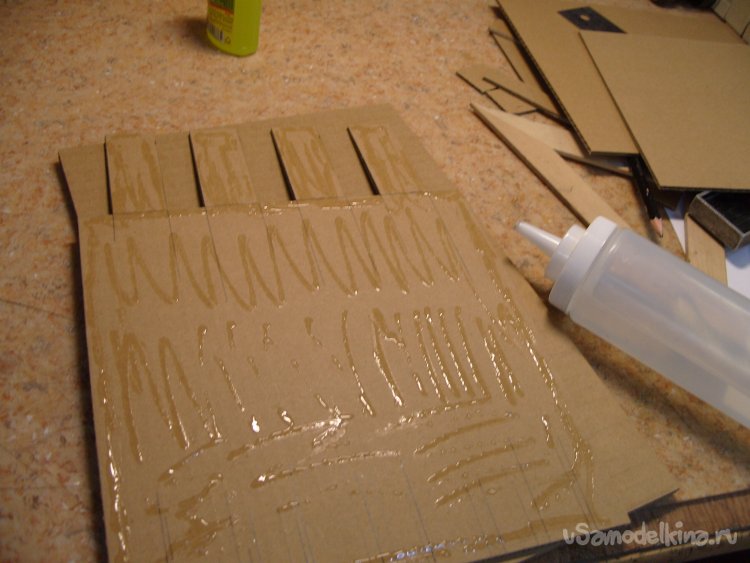

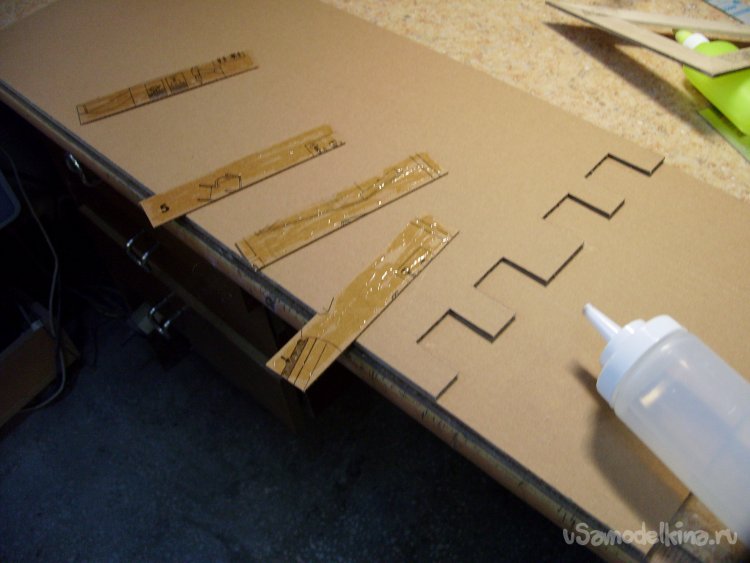

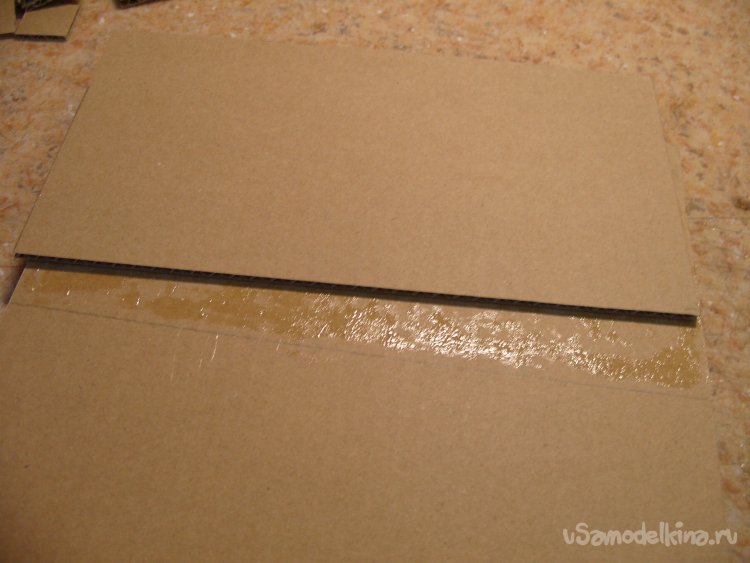

На готовое основание из двух пластин накладывается третья. Опять ступеньки на подходе к гласной площади монумента. Склеиваю детали. Использую мой любимый клей ТИТАН. Клей наношу точками. Мне важно просто закрепить детали. Поскольку жизнь этих макетов недолгая. Посмотрим, определим, в каком масштабе будем работать и все.

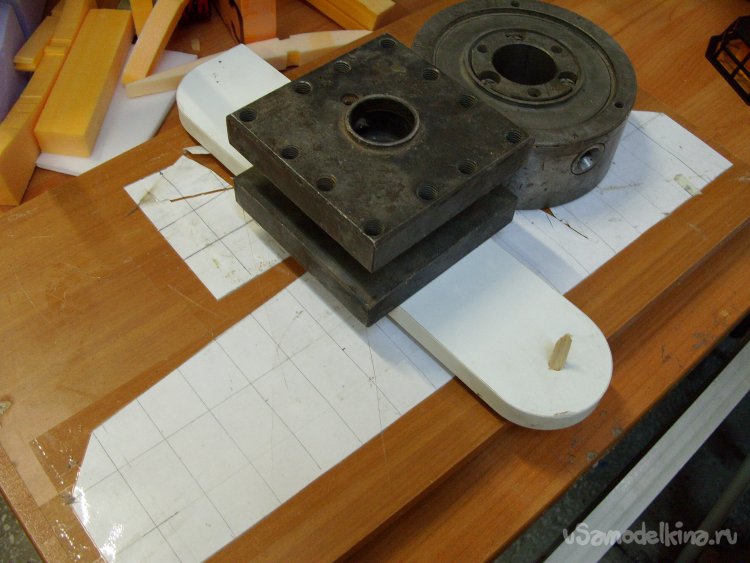

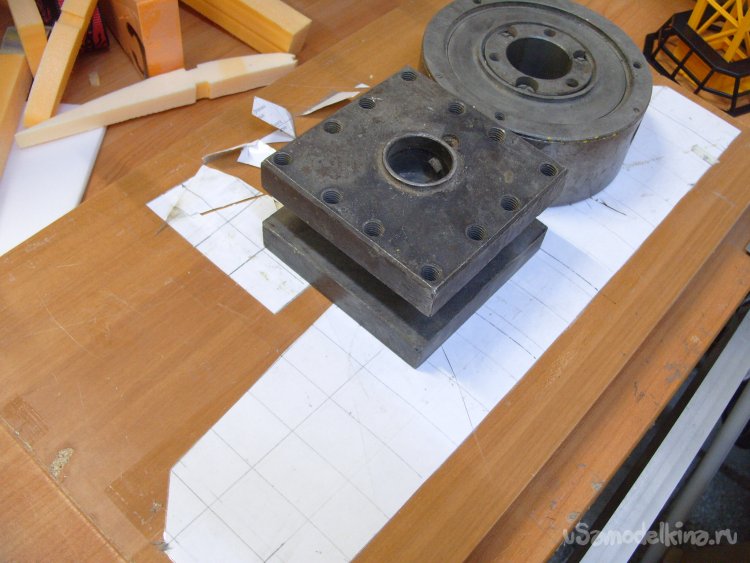

Помещаю склеенные пластины картона под пресс. Для этой цели использую мебельные щиты толщиной с 16 мм, вместо груза различное железо значительного веса. Найденное по разным углам моделки.

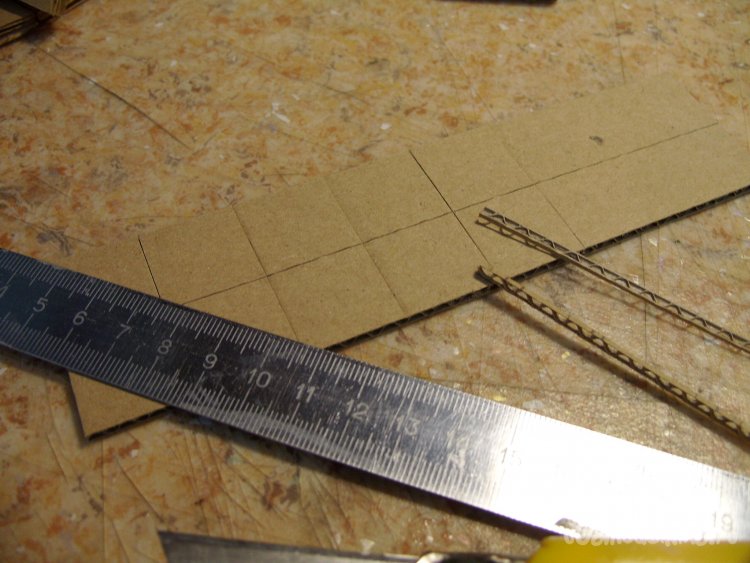

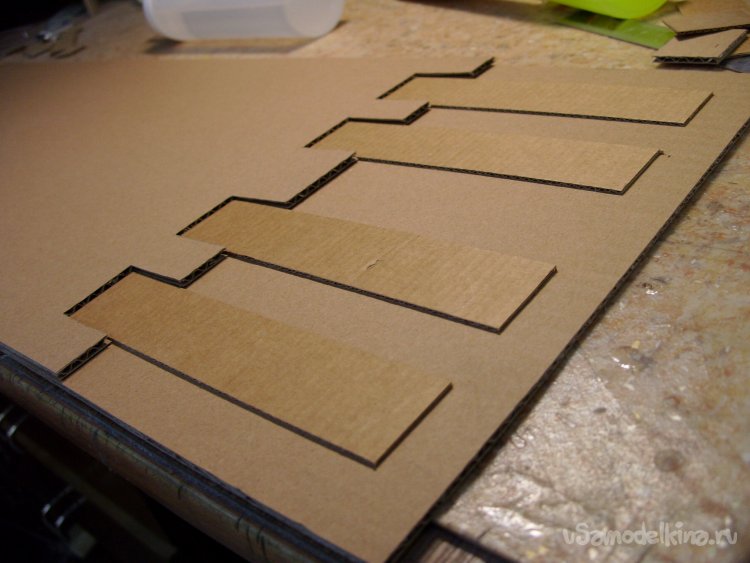

Пока все заклеивается, перехожу к изготовлению следующей накладки имитирующей ступени.

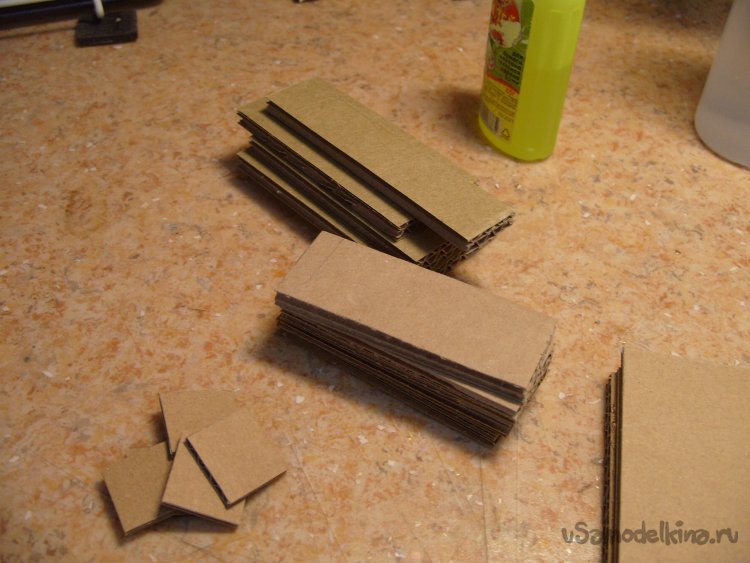

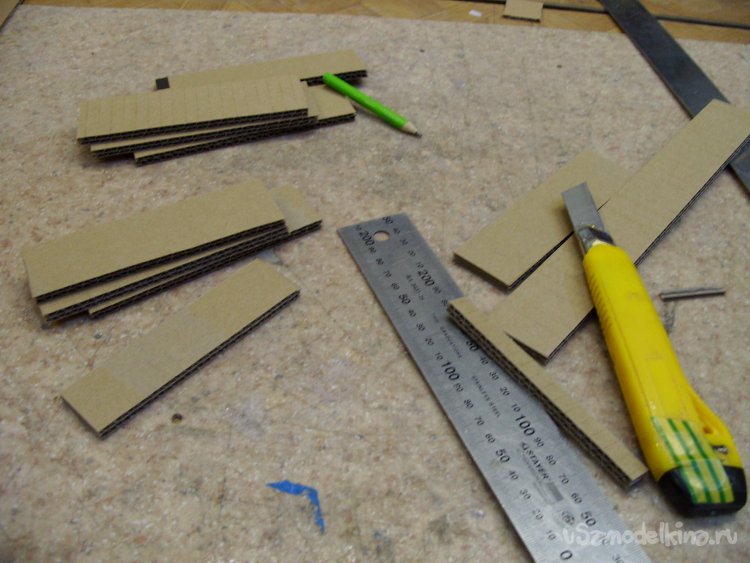

Есть еще немного времени, расчерчиваю и режу некоторые дополнительные элементы макета. Из картона различной толщины.
Примеряю и приклеиваю на основание еще одну накладку. Для ускорения процесса. После нанесения клея выжидаю несколько минут для подсыхания состава, соединяю элементы. Соединяю детали и под пресс.

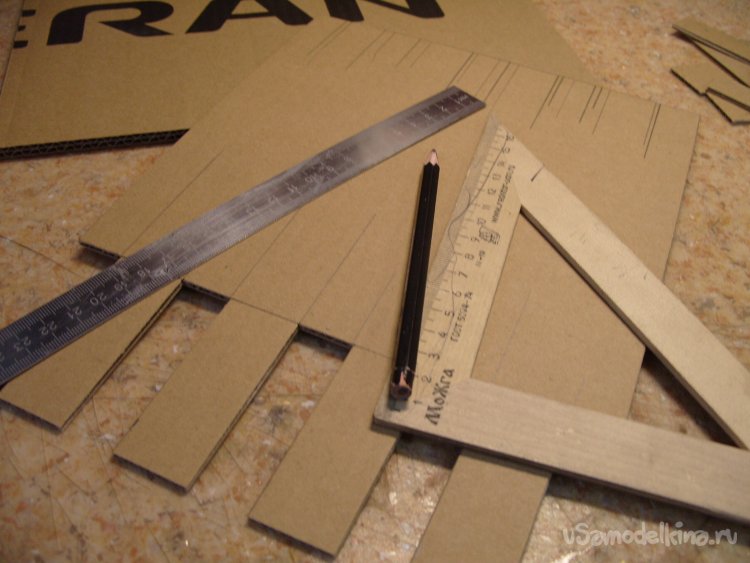

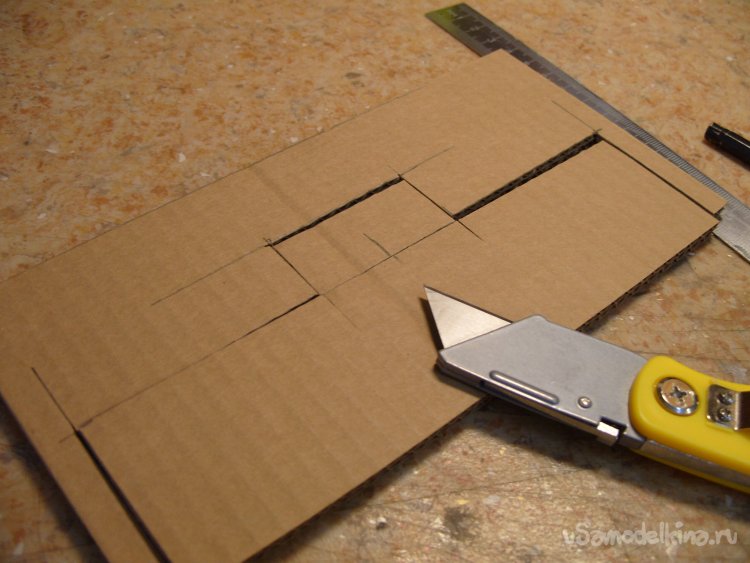

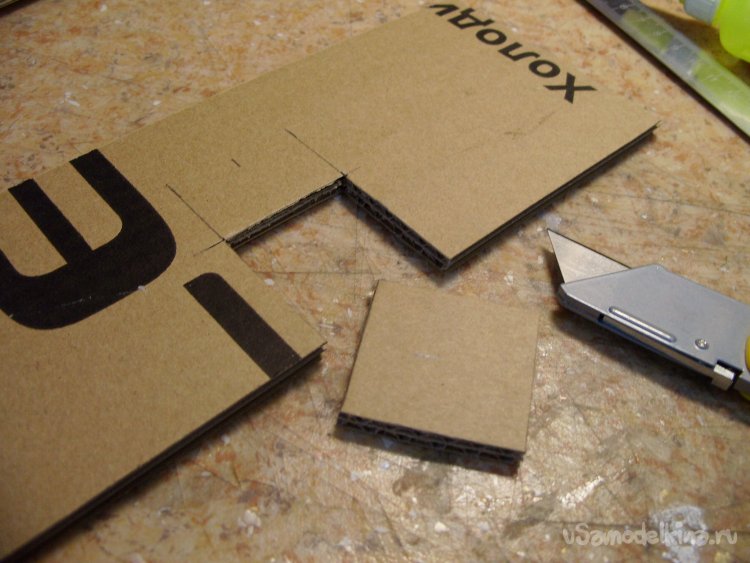

Размечаю и режу последнюю накладку на основание макета.
Но «бутерброд» из картона еще не заклеился под прессом.
Перерыв.
Чай тайм.
Итак, все положенное под пресс немного схватилось. Титан хороший клей при правильном нанесении ( с выдержкой подсыхания) можно смело работать дальше уже через 10 минут. Полностью клей засыхает в течение суток.

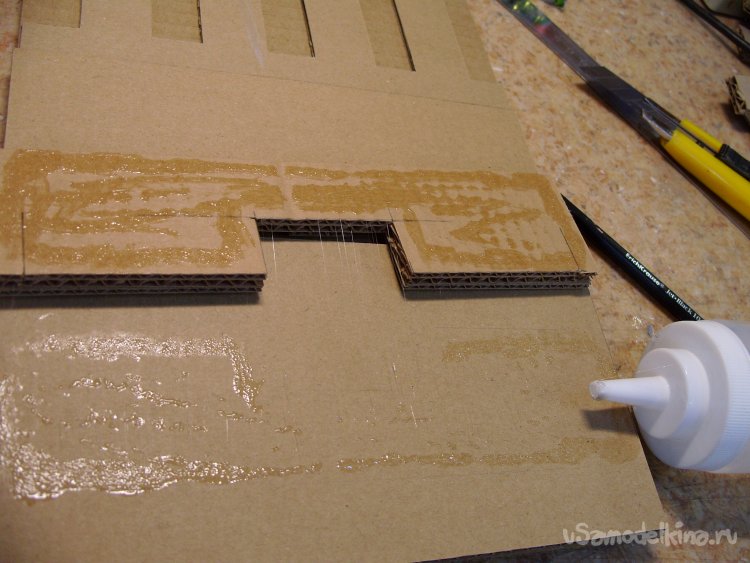

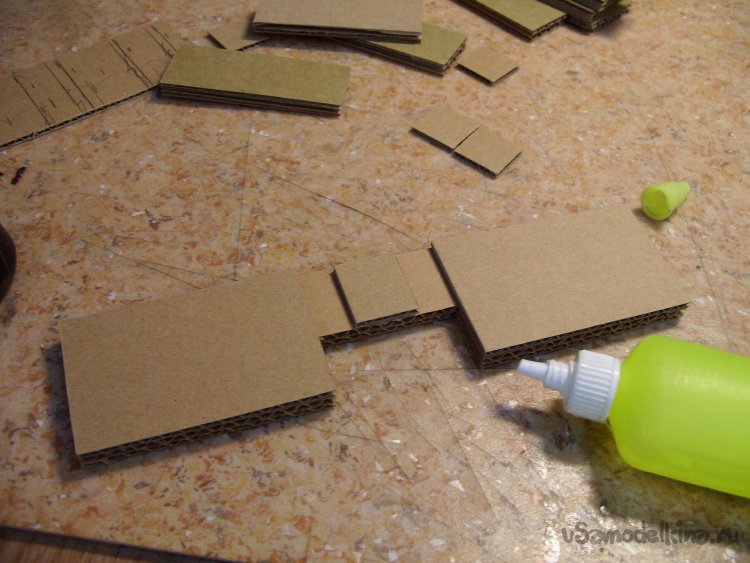

Наношу клей на следующие элементы основания. Выжидаю некоторое время. Соединяю детали.
Зажимаю прессом. Предварительно положив прокладки из кусочков картона такой же толщины как ступеньки.
Затем нужно установить имитацию елок и других деревьев. Поскольку высоту основного пилона комплекса я знаю, нужно определить примерную высоту дерева.
Есть простой способ.
При помощи угломера. Зная расстояние от точки замера до дерева и угол возвышения угломера наведенного на вершину. Построением графика определяем высоту объекта. У меня получилось примерно 35 м. Большая точность в этой ситуации не нужна. Перевожу в масштаб. Начинаю резать имитацию ёлок из картона.
Вырезаю прямоугольник высотой в масштабе.

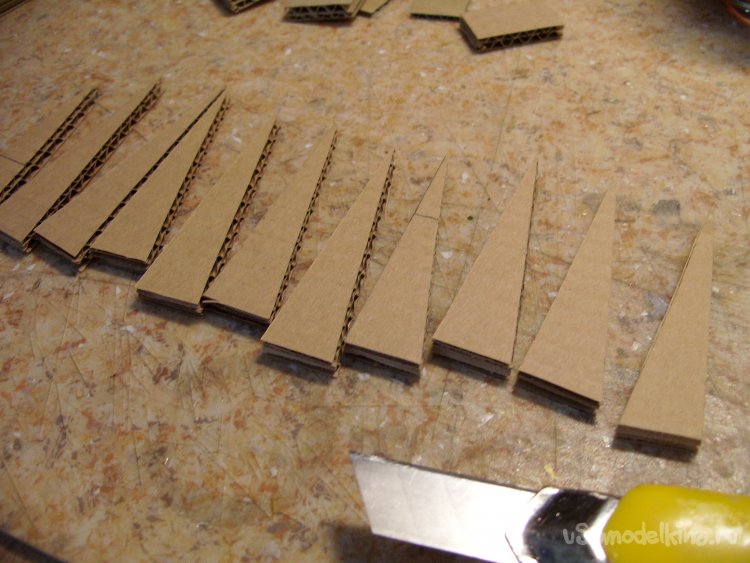

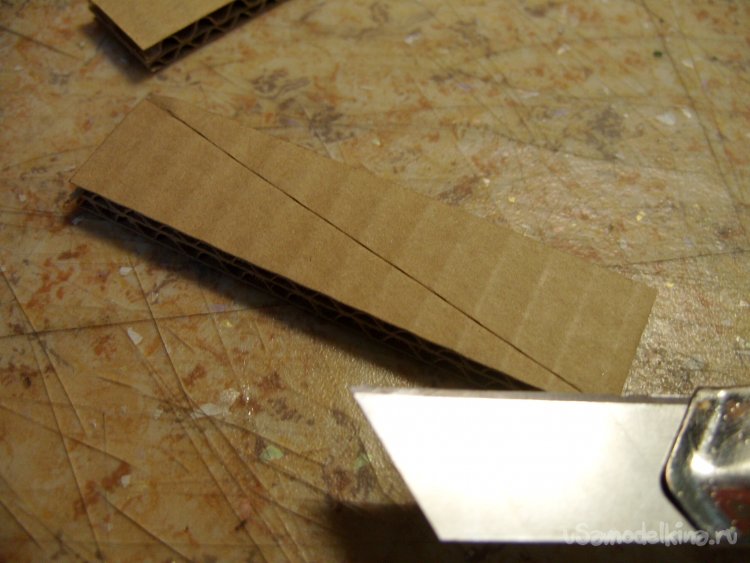

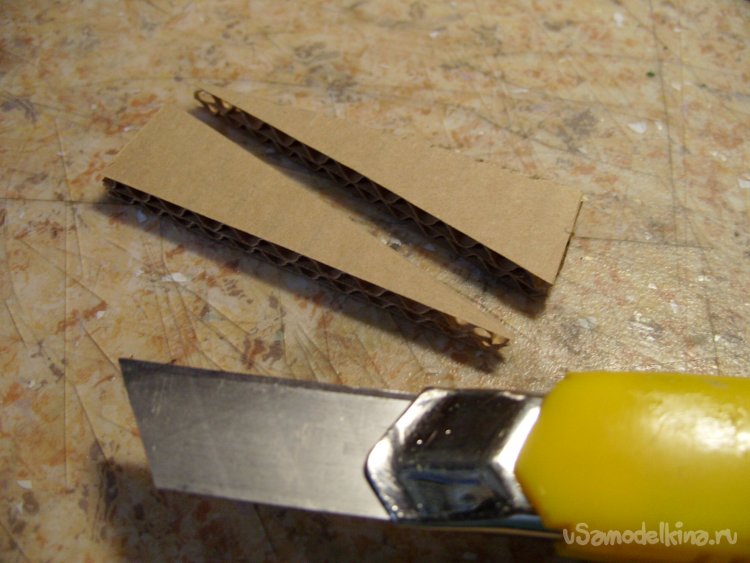

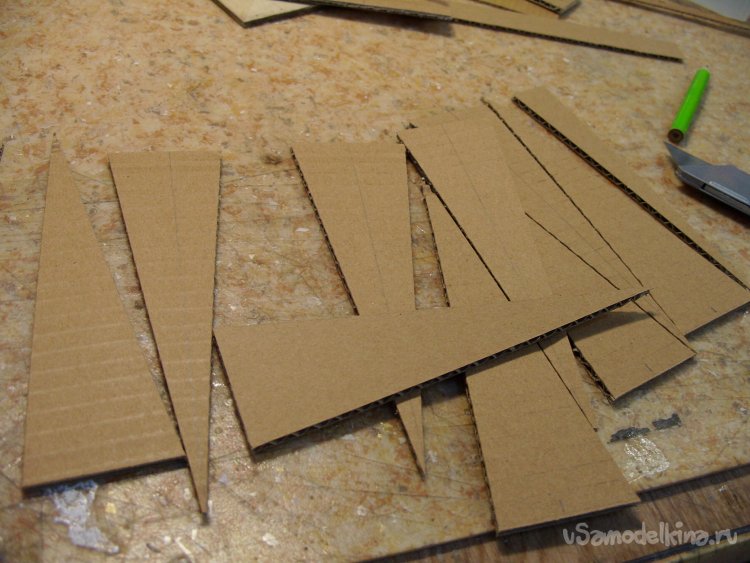

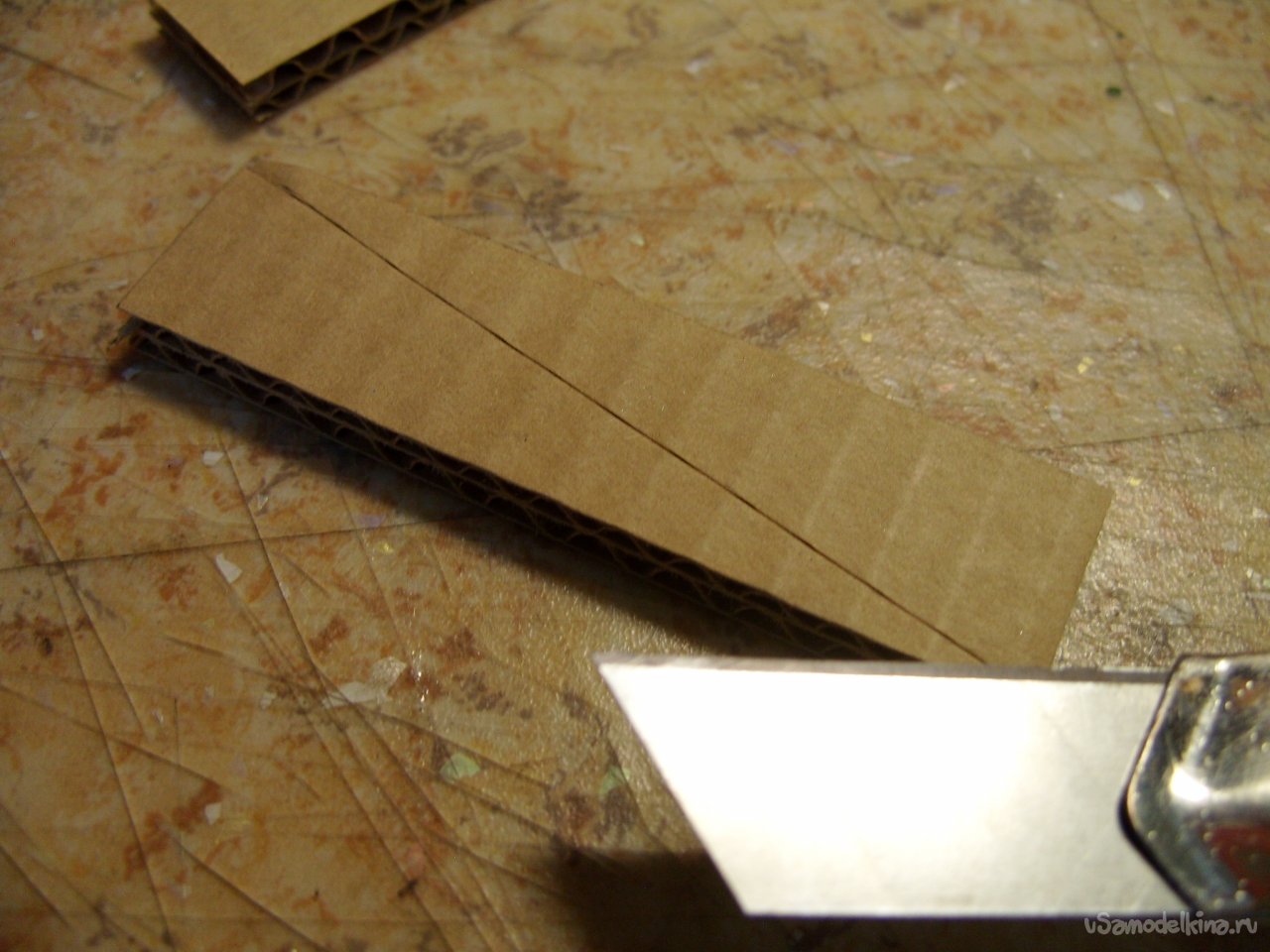

Просто разрезаю наискосок. Получается да треугольника, ну типа елки.

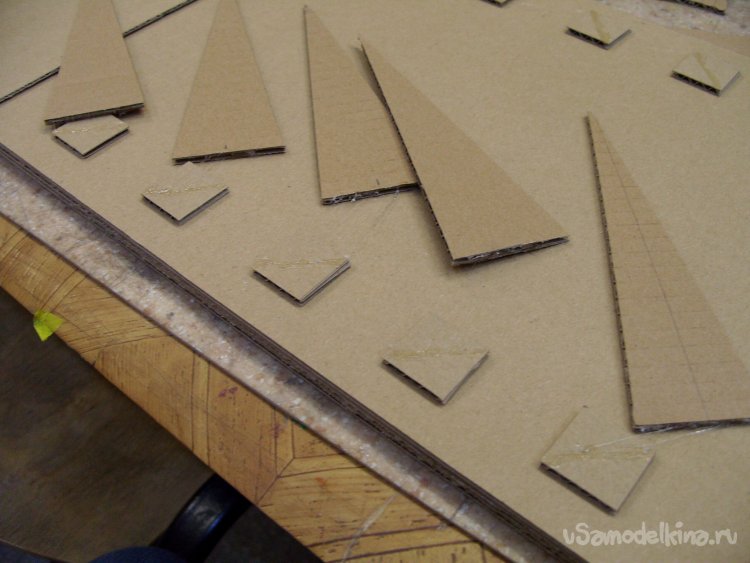

Нарезал целый лес еловый.

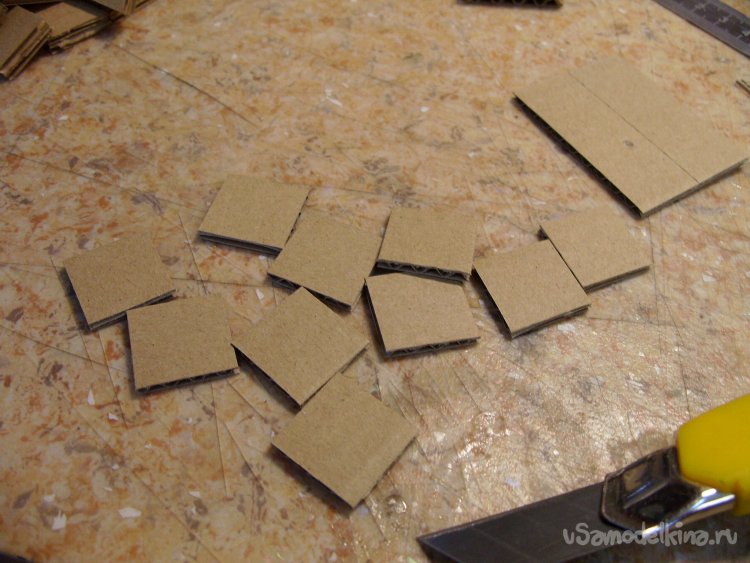

Деревья посажены в аккуратные квадратики. Изготовлю и эти элементы макета. Хотя не критичны.

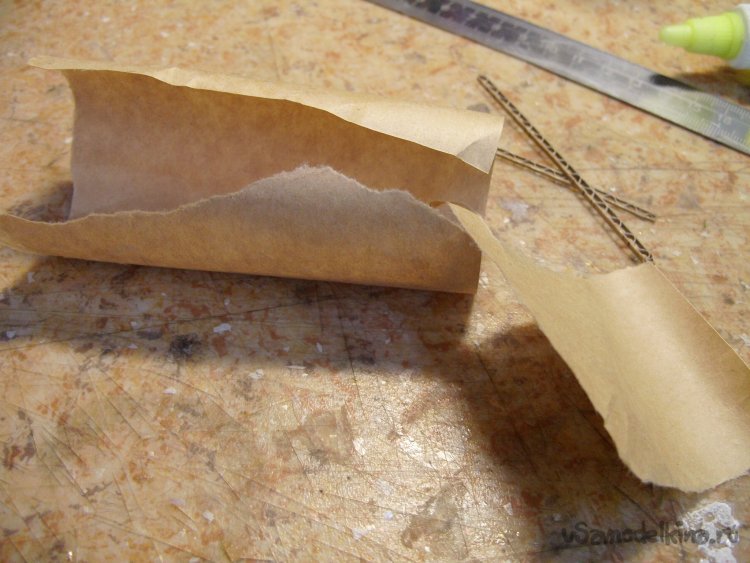

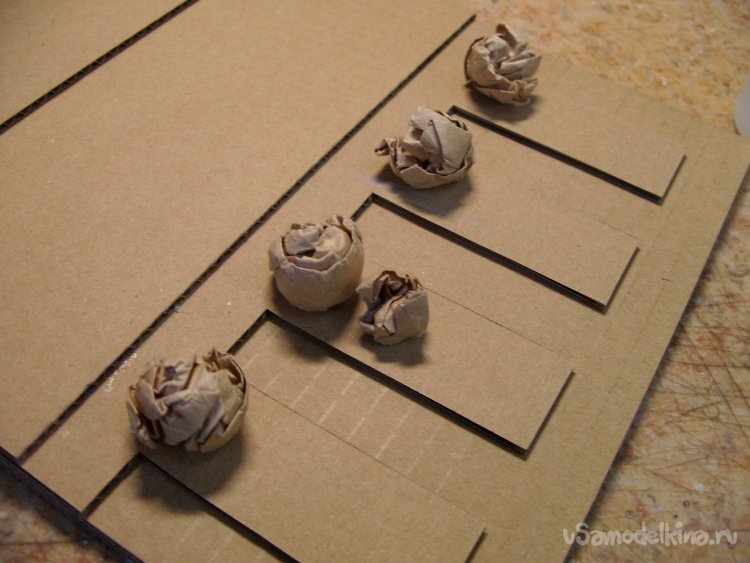

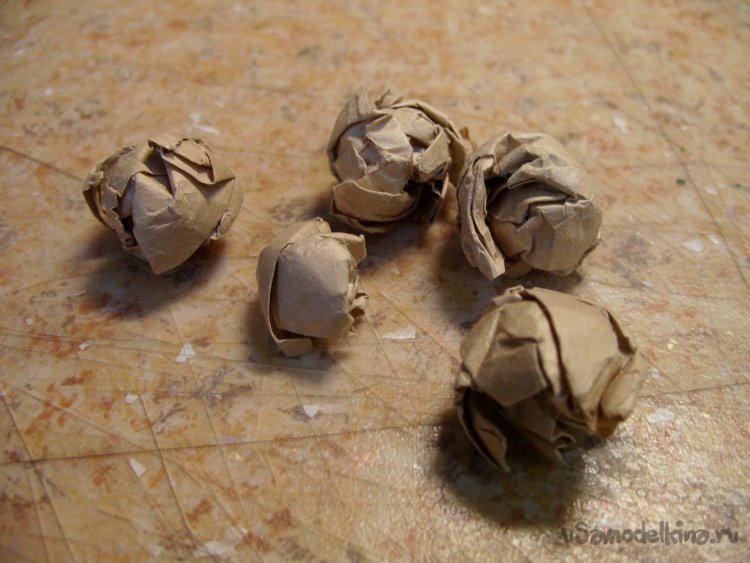

Имитация небольших кустиков. Из смятой крафт-бумаги. Для соблюдения цветового баланса макета. В этом случае размерность не важна.

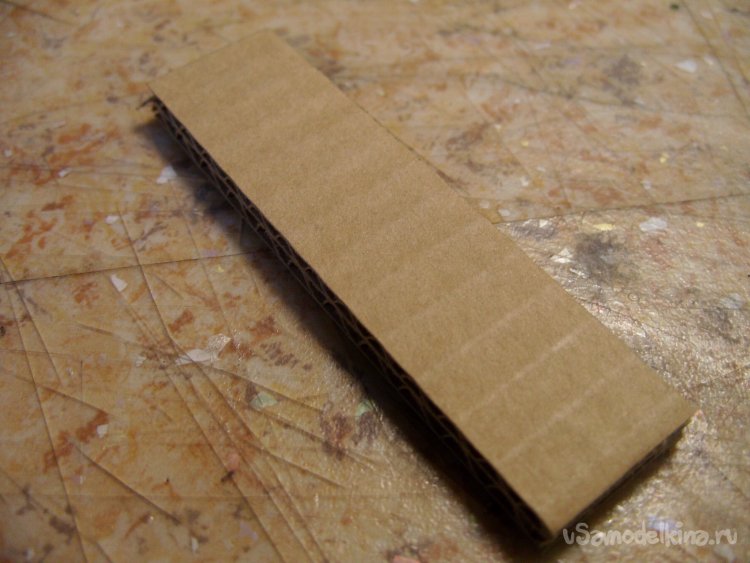

И еще одна ступенька в макете. Более толстая с вырезом, из двойного картона. Наношу клей и устанавливаю на место.

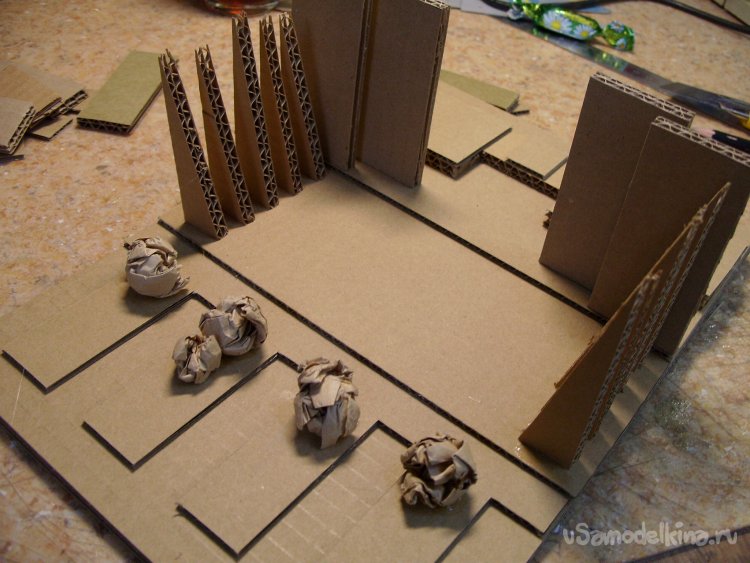

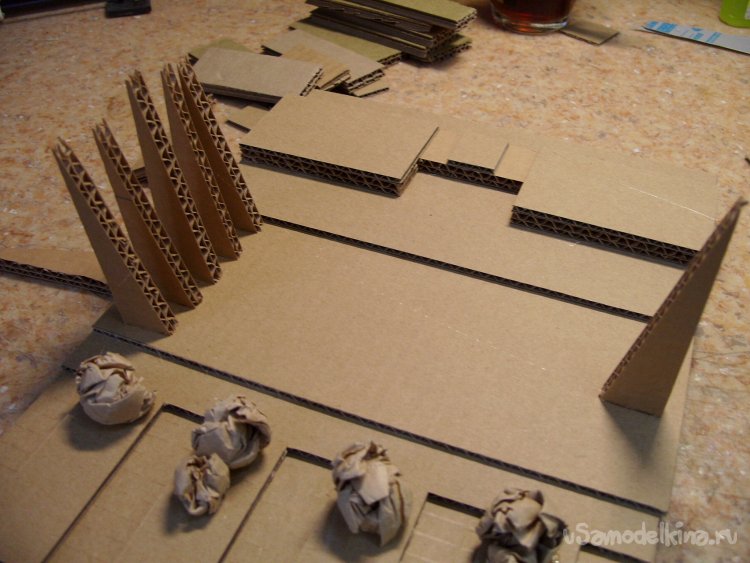

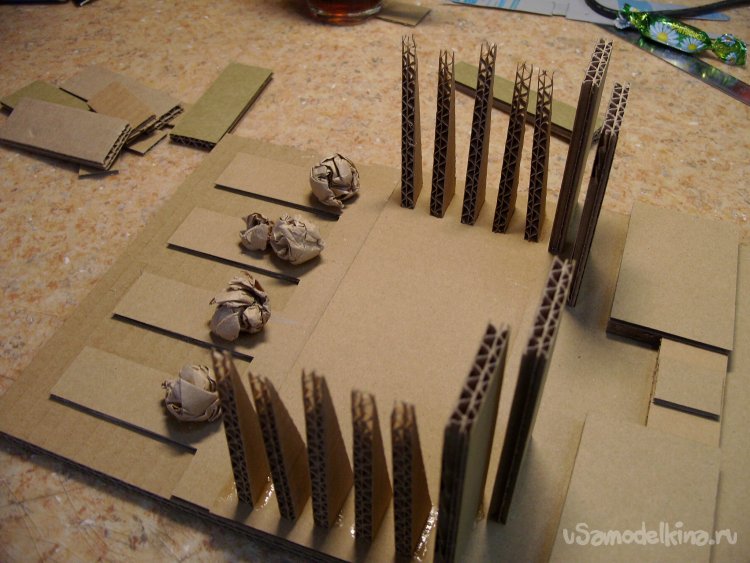

Основание полностью готово можно начинать «озеленение». Сверяясь с изображением настоящего комплекса «высаживаю» кустики.

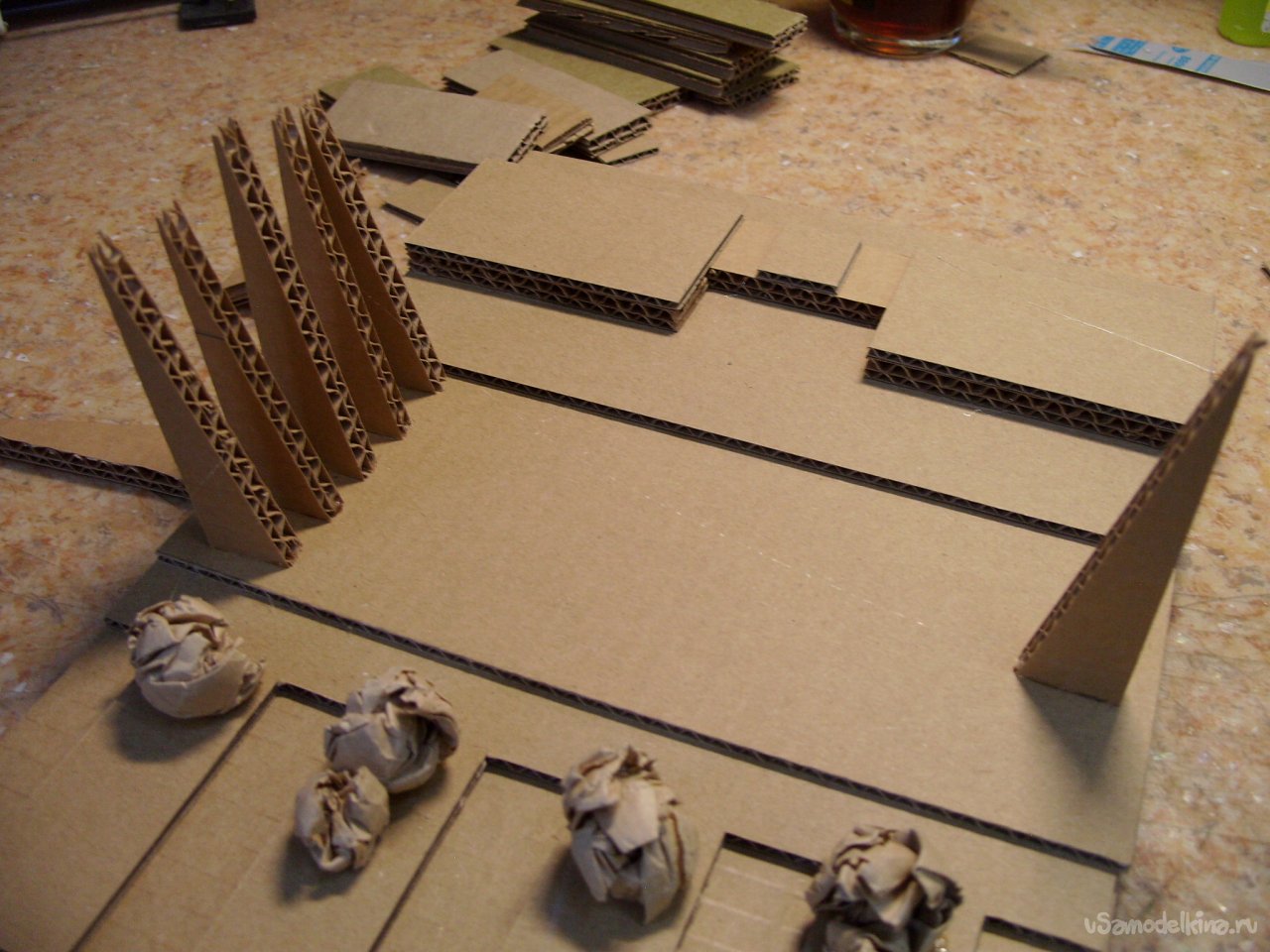

И закрепляю елочки в шеренгу. В этом случае проявляется отличные свойства титана. Наношу клей, подсушиваю, если срочно, можно немного подуть феном для волос. Устанавливаю деревья на место. Приклеиваются мгновенно, как на циакрине.

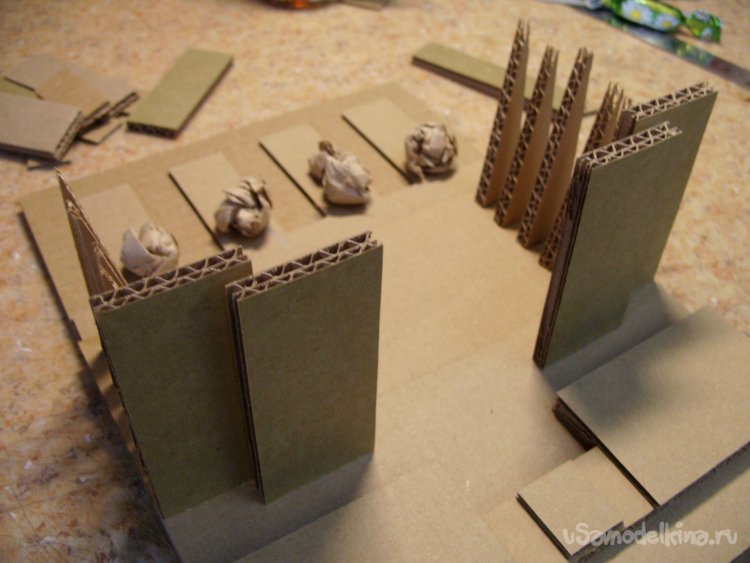

Устанавливаю боковые пилоны комплекса.

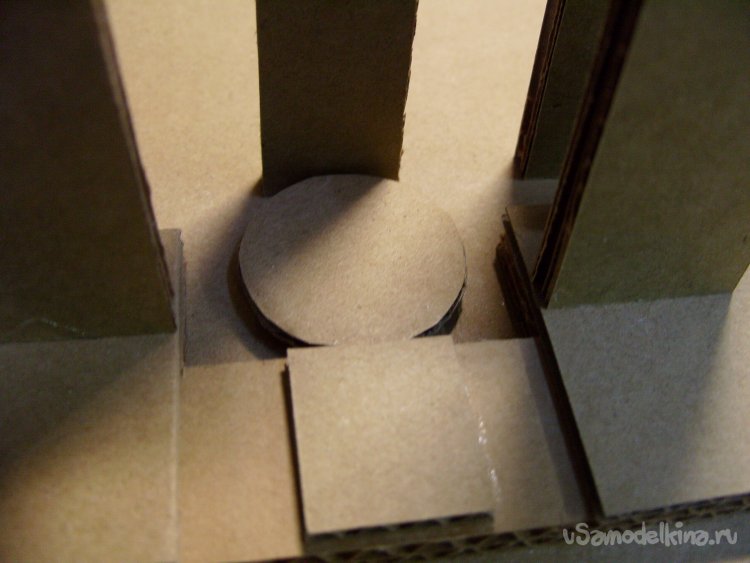

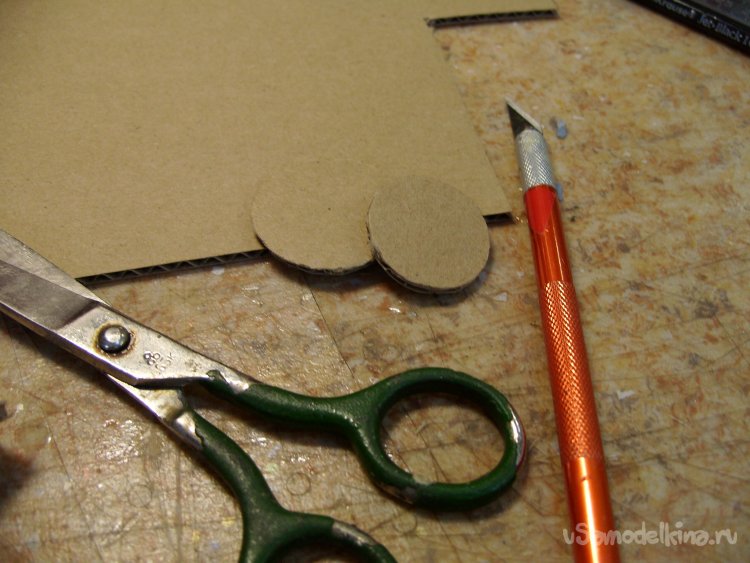

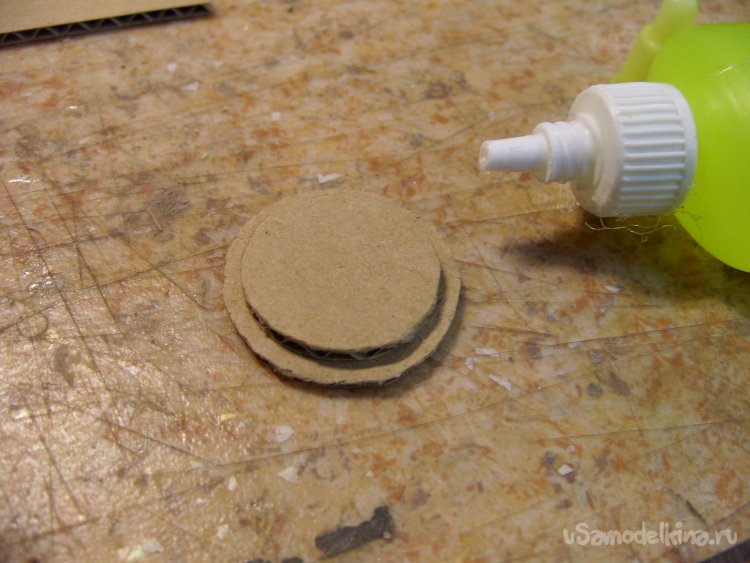

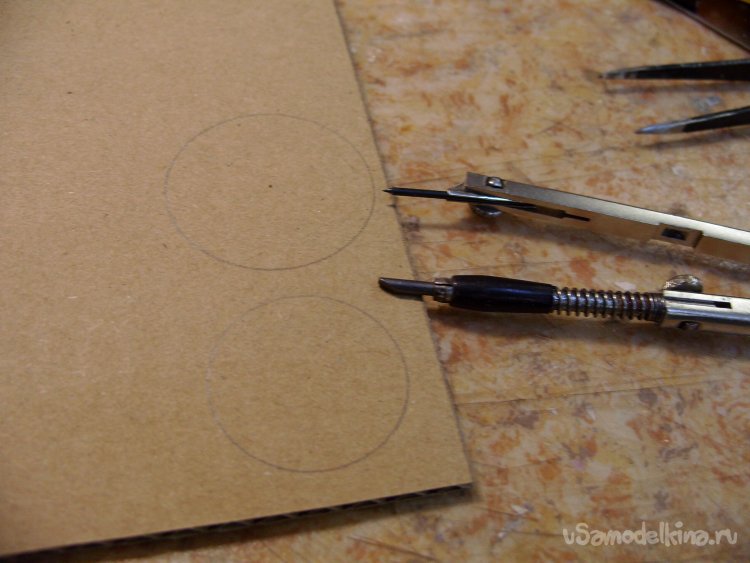

Вырезаю чашу.

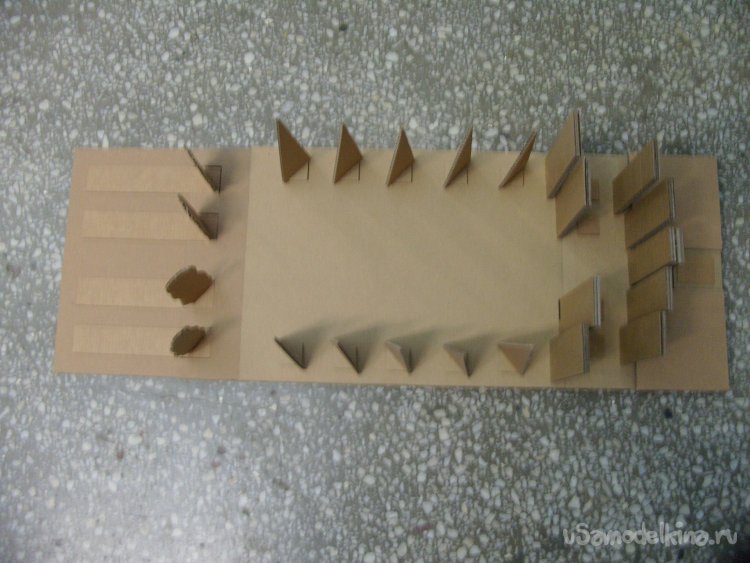

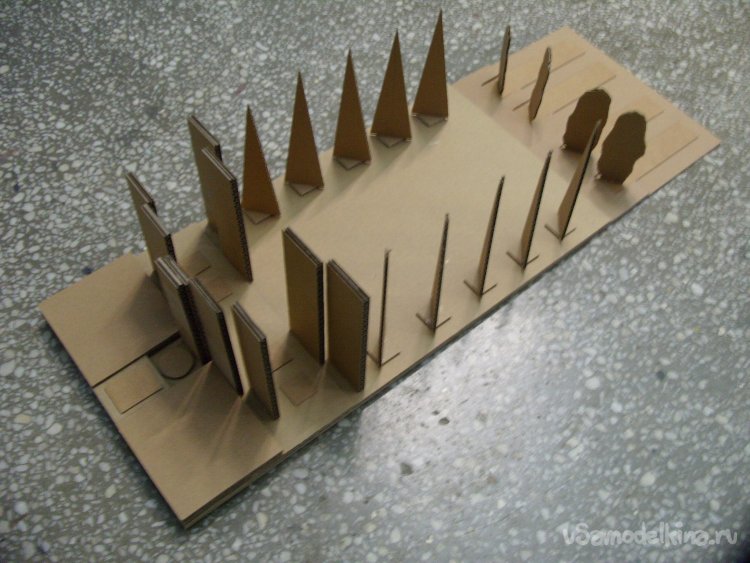

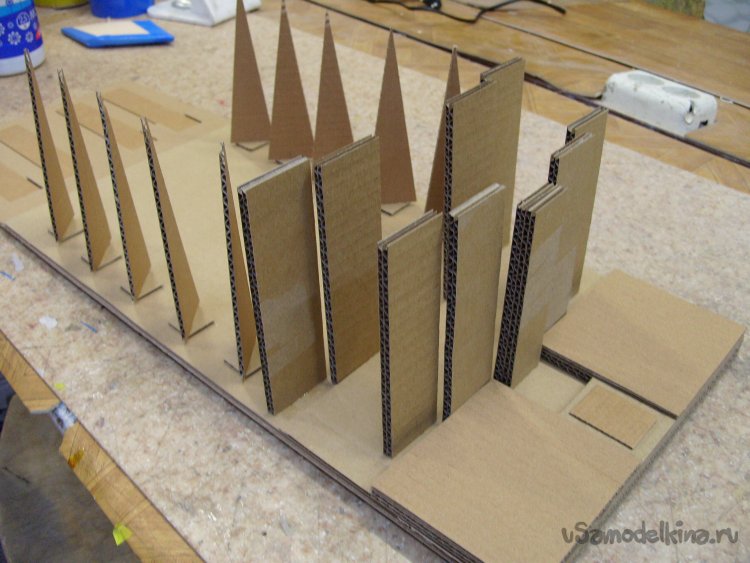

Первый макет в нужном масштабе практически готов.

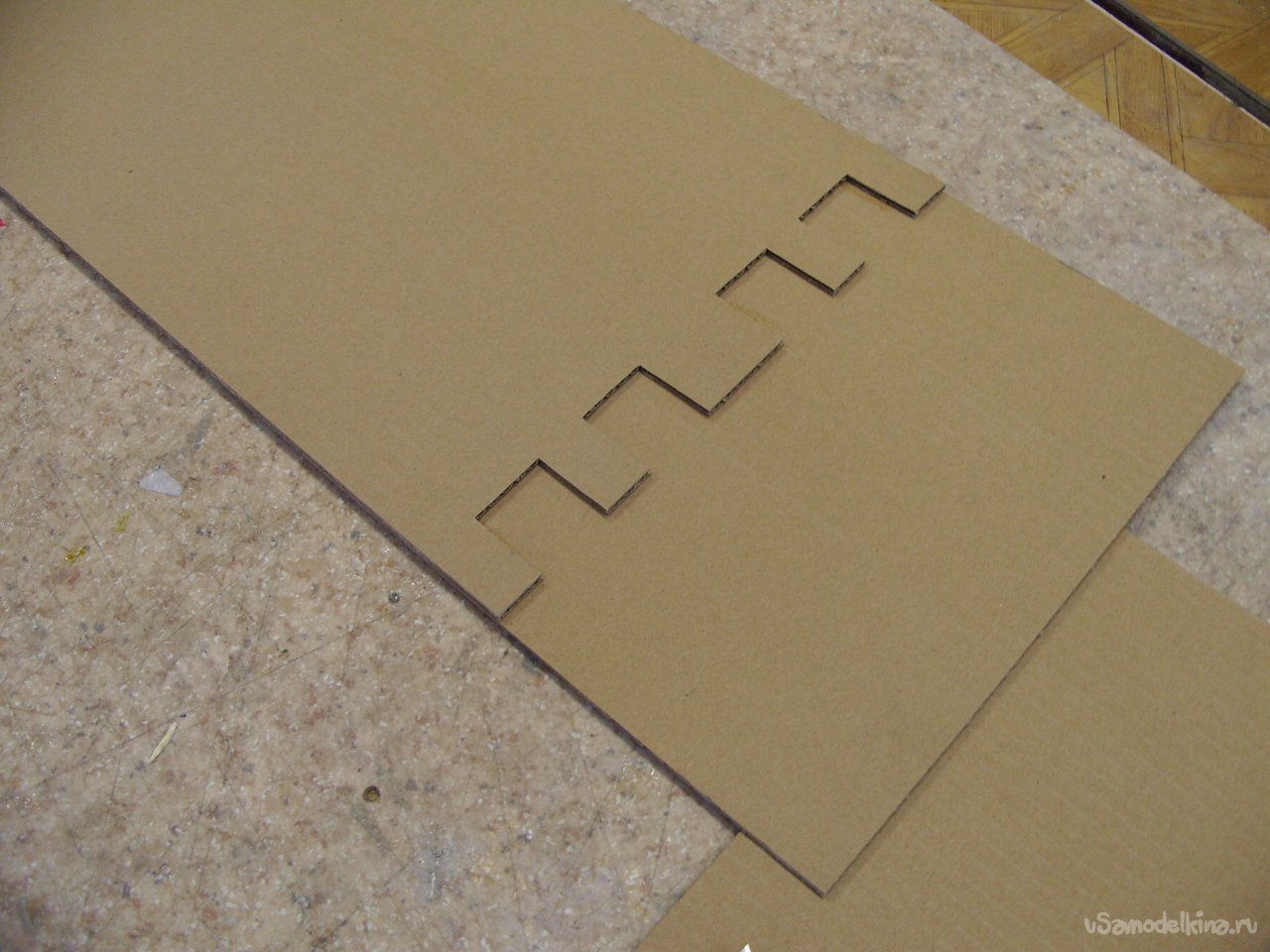

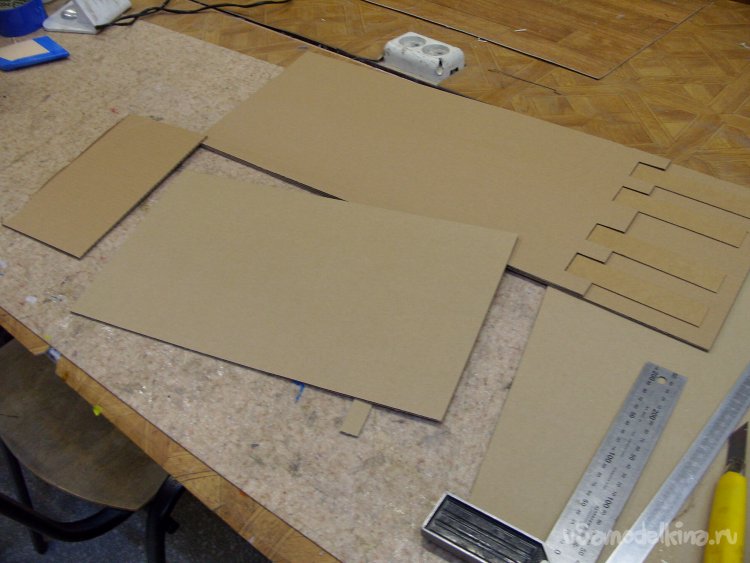

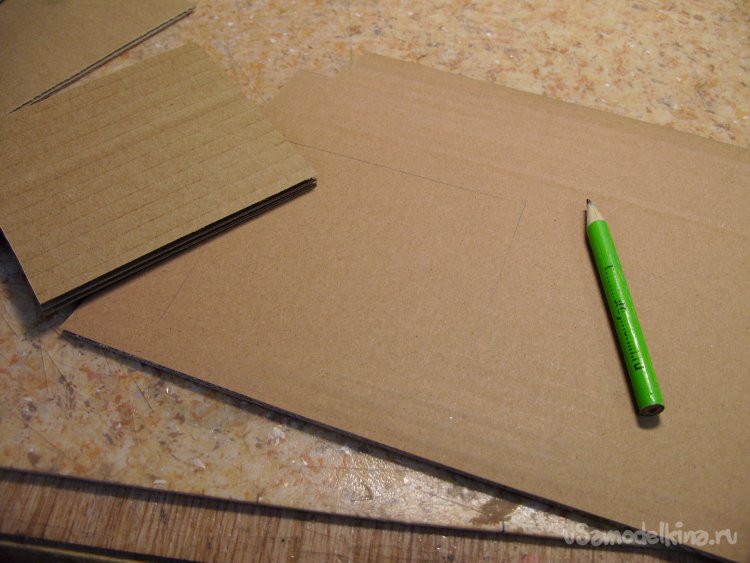

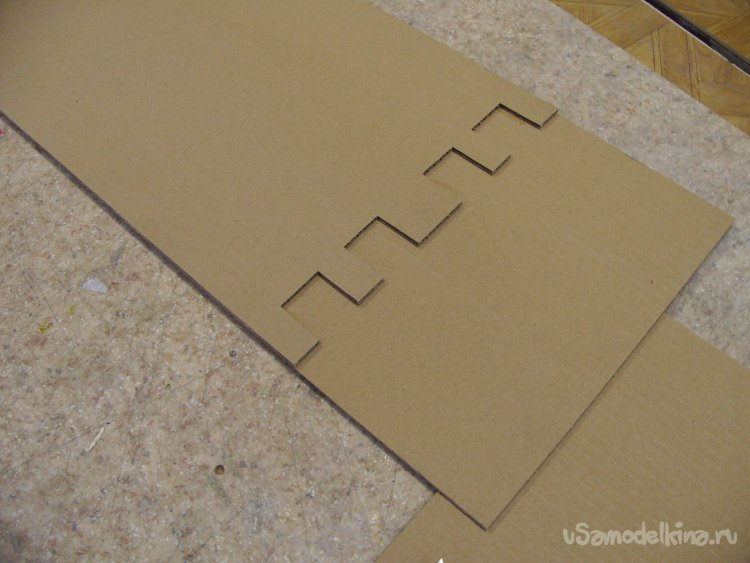

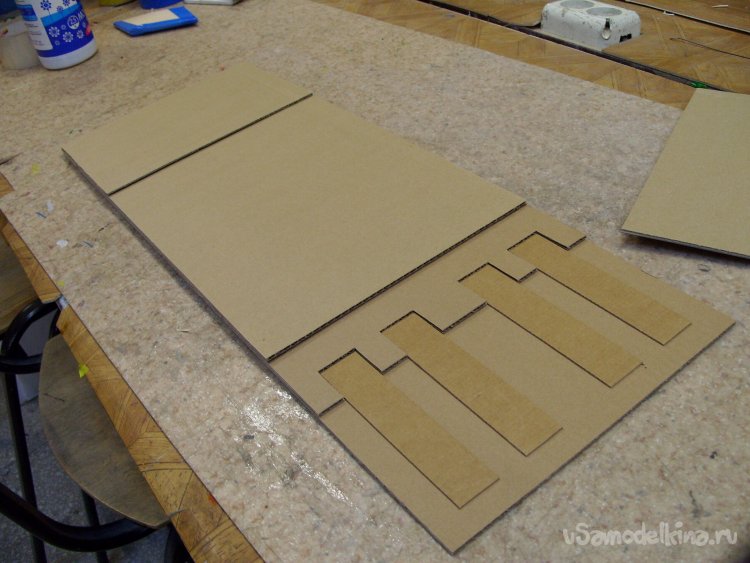

Начинаю кроить второй. В другом масштабе. Два макета нужны для точного понимания размеров и визуального восприятия будущей более тщательной работы. Начинаю раскраивать картонные заготовки основания. Сверяясь с размерами и масштабом.
Ничего нового в резке картона нет. За исключением размера.

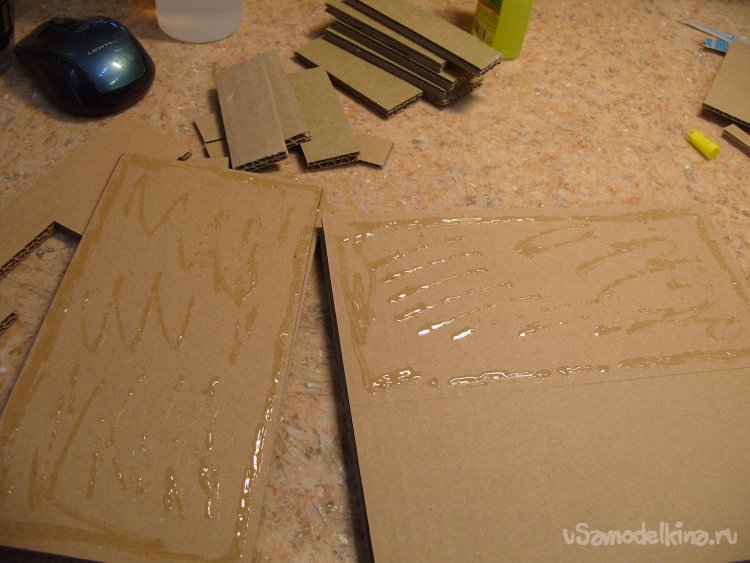

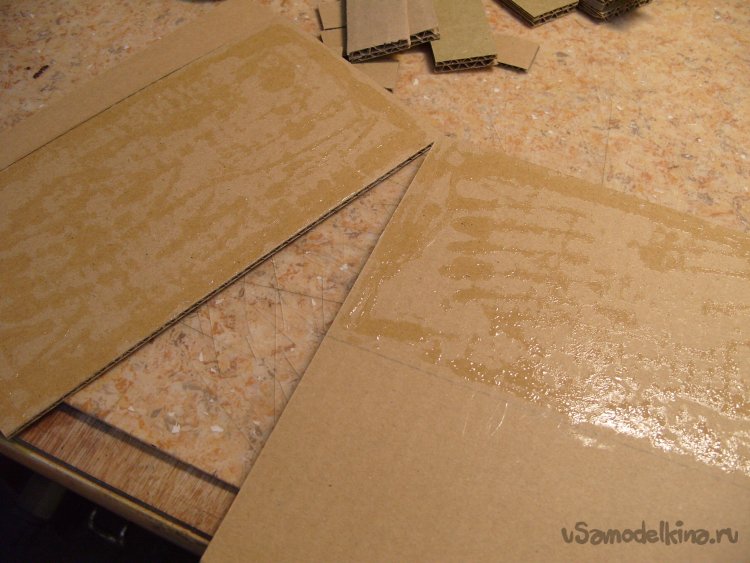

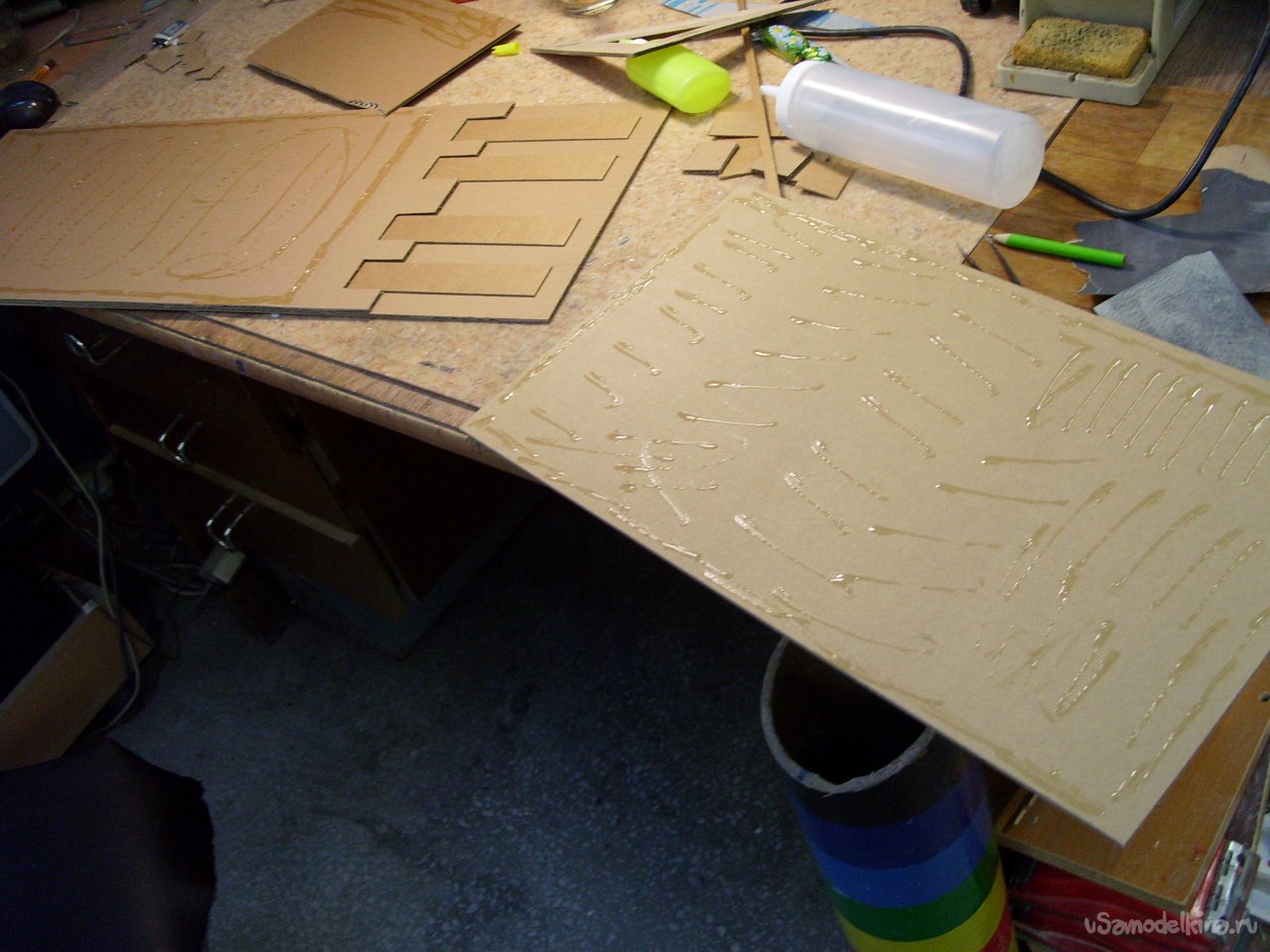

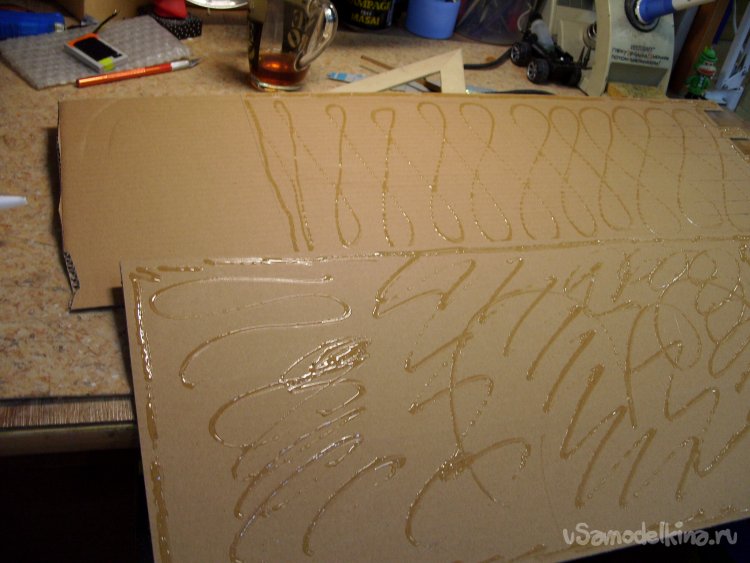

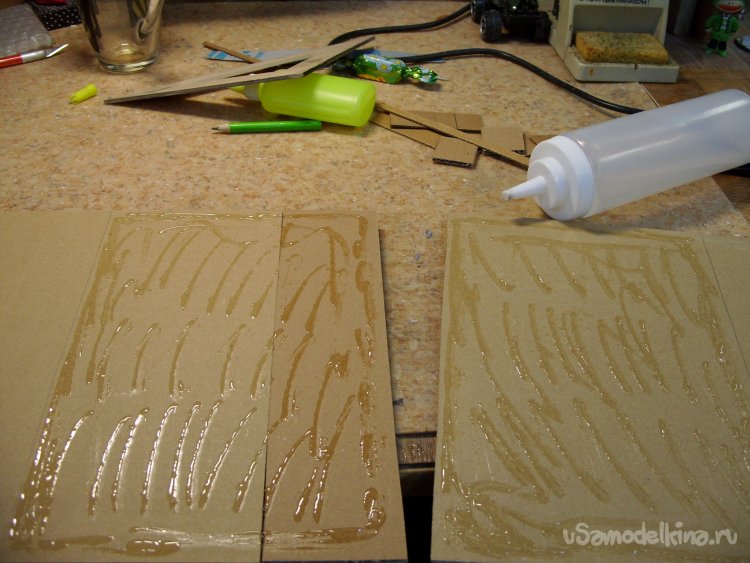

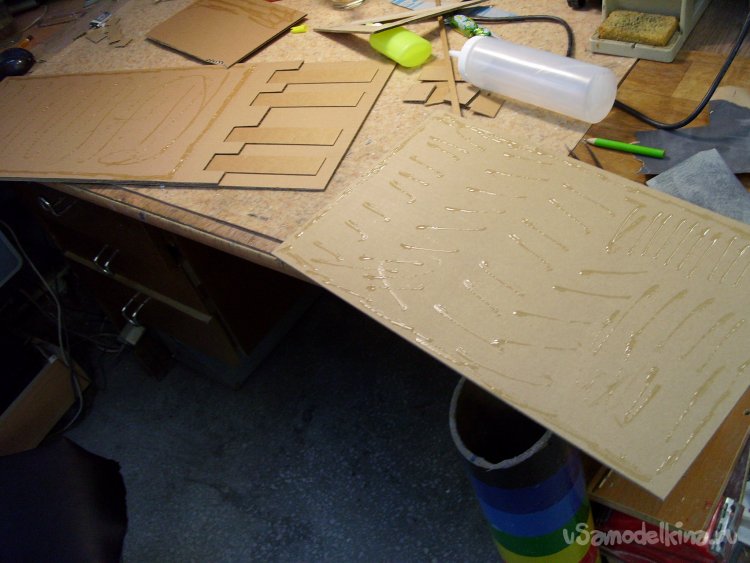

Наношу клей на детали. В этом варианте не нужна особая тщательность исполнения.

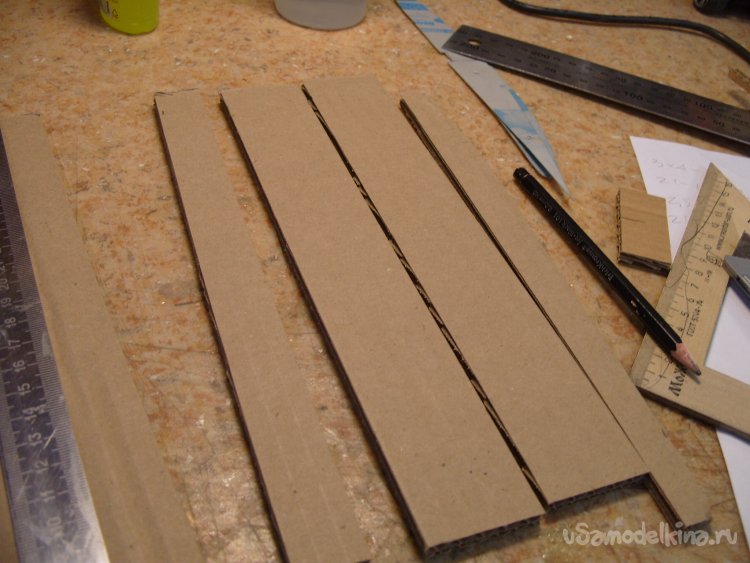

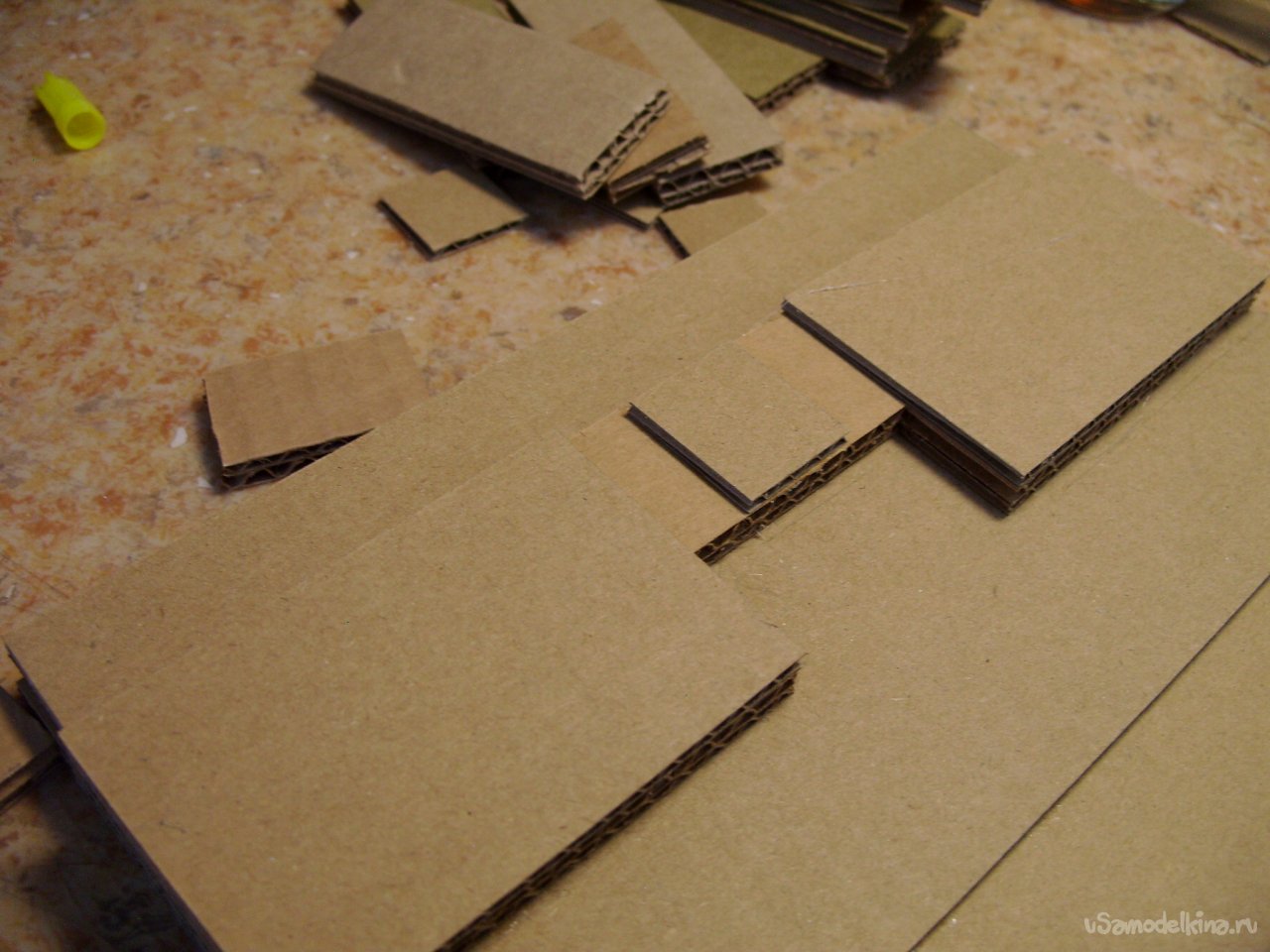

Продолжаю кроить, резать, правда, картон уже другой фактуры и толщины.

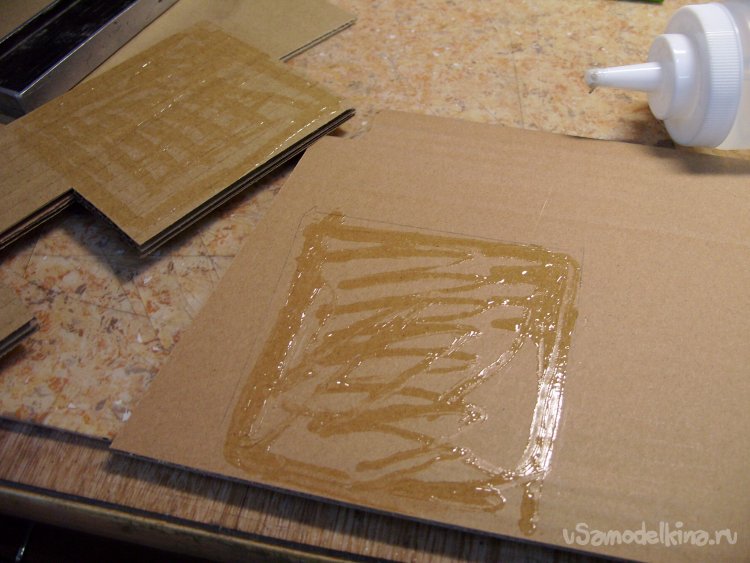

Опять клей на картоне.

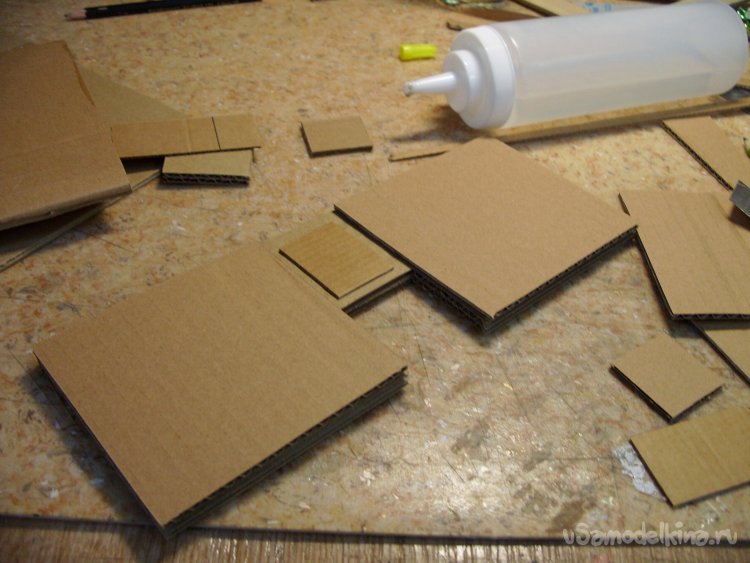

Собираю основание.

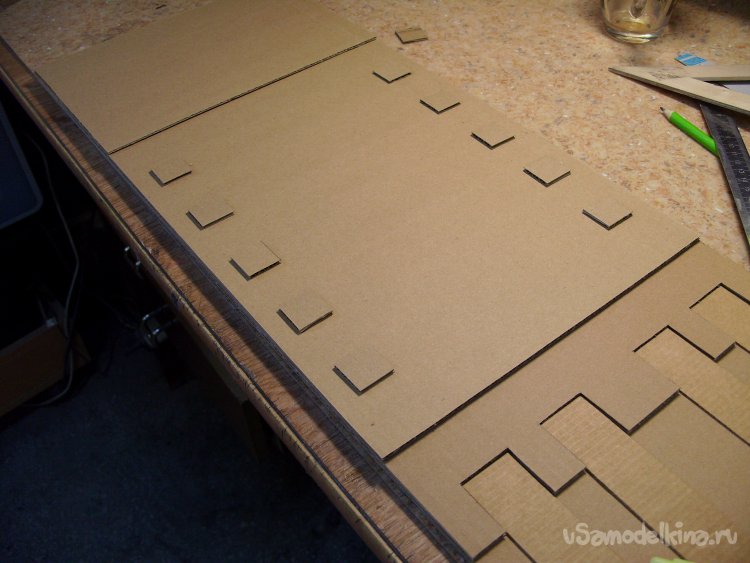

Практически полностью готов основной слой макета.
Продолжаю.
Еще немного добавляю деталей.

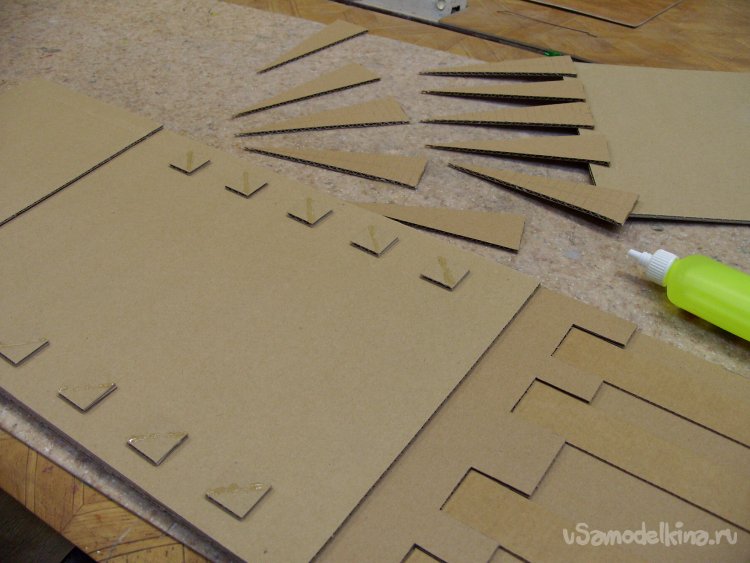

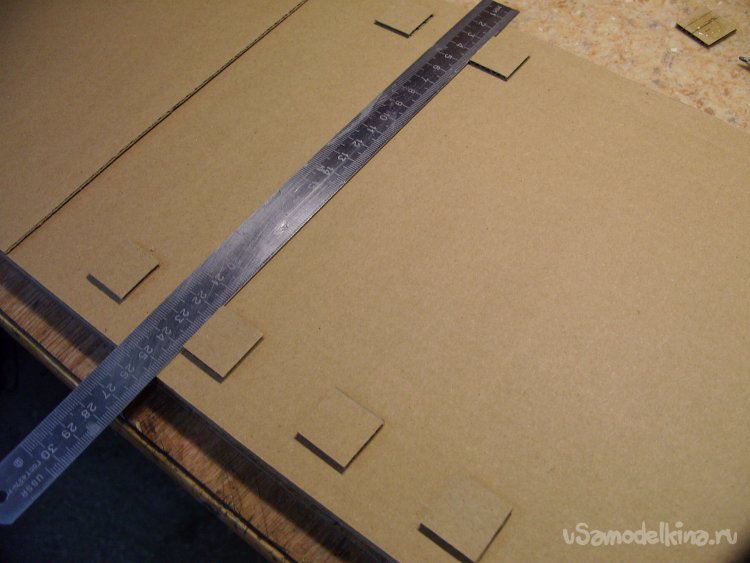

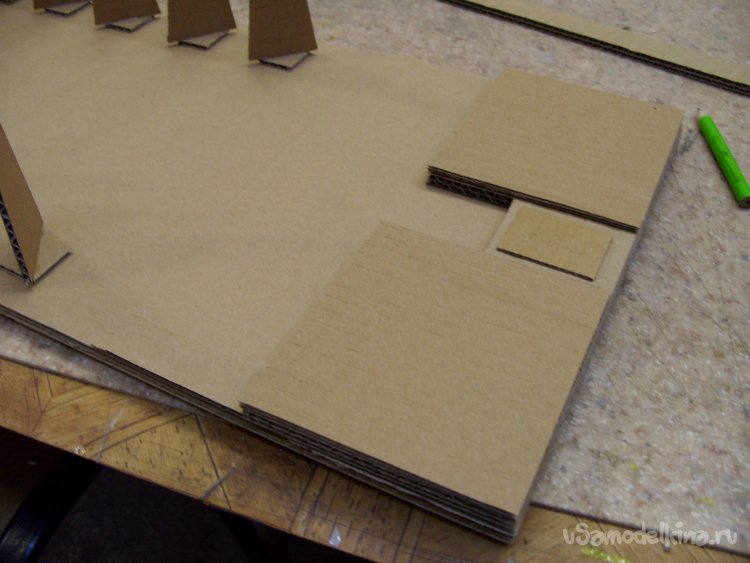

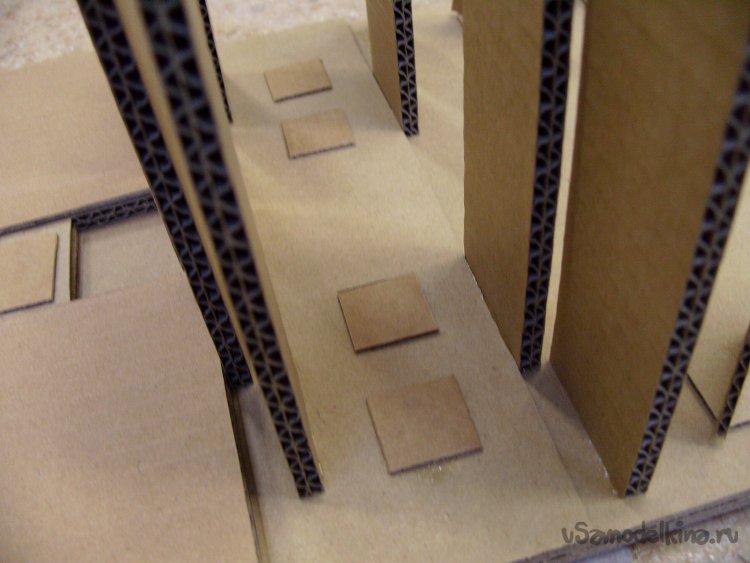

Основания для ёлочек.

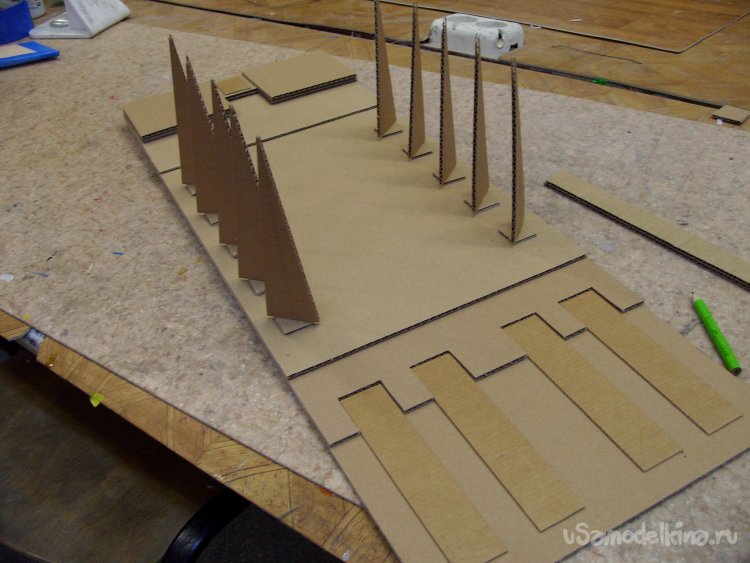

Резка «зеленых» насаждений в разгаре.

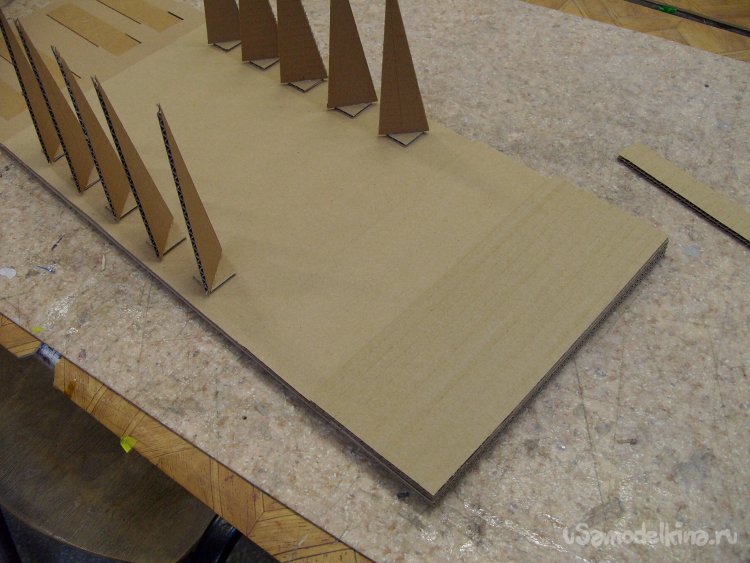

Можно высаживать «в грунт».
Готово.

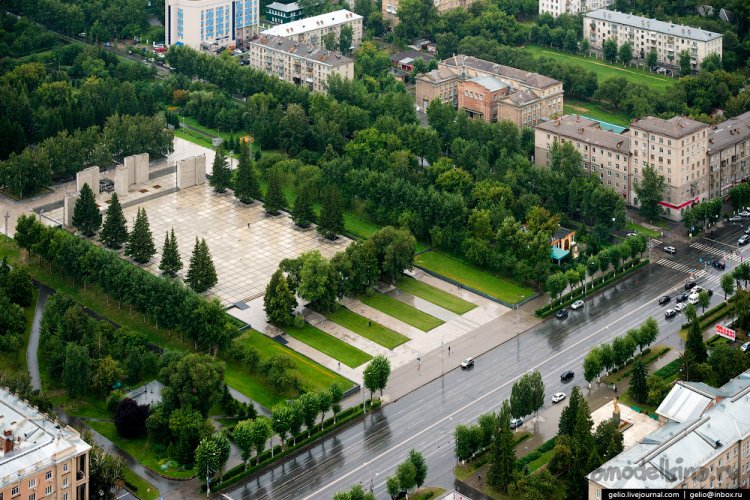

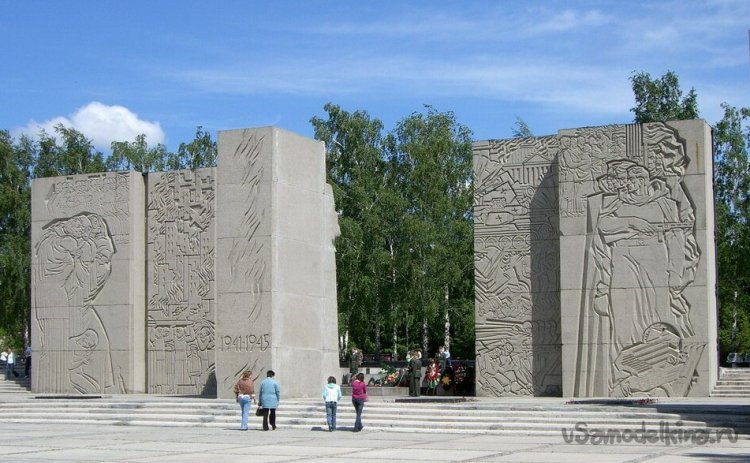

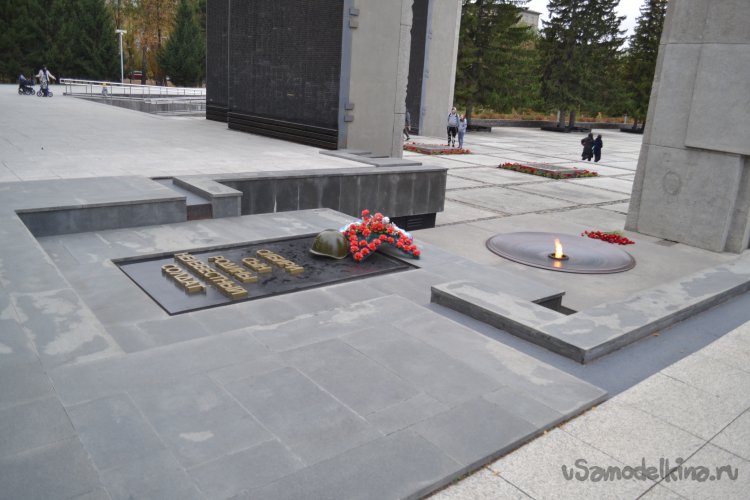

Сверяюсь с оригиналом.
Продолжаю кроить основание.
Устанавливаю на место.
Крою и собираю пилоны.
Приклеиваю к основанию.

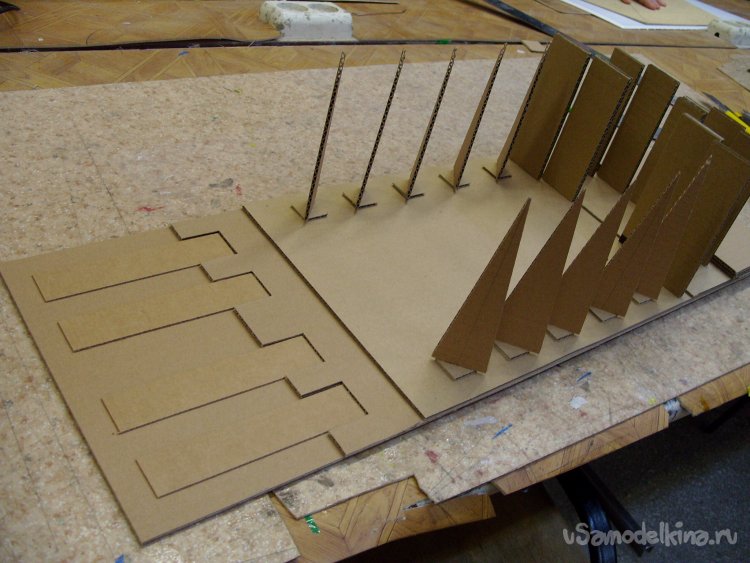

В этом масштабе добавляю немного крупных деталей.

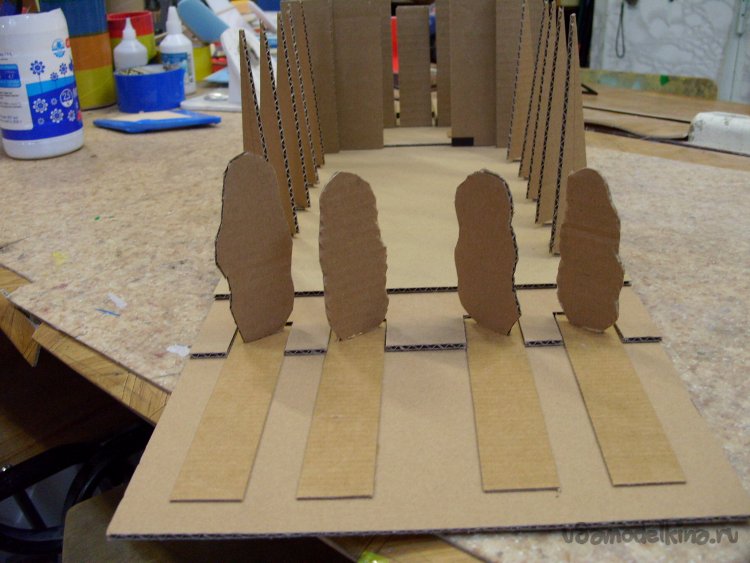

Деревья.

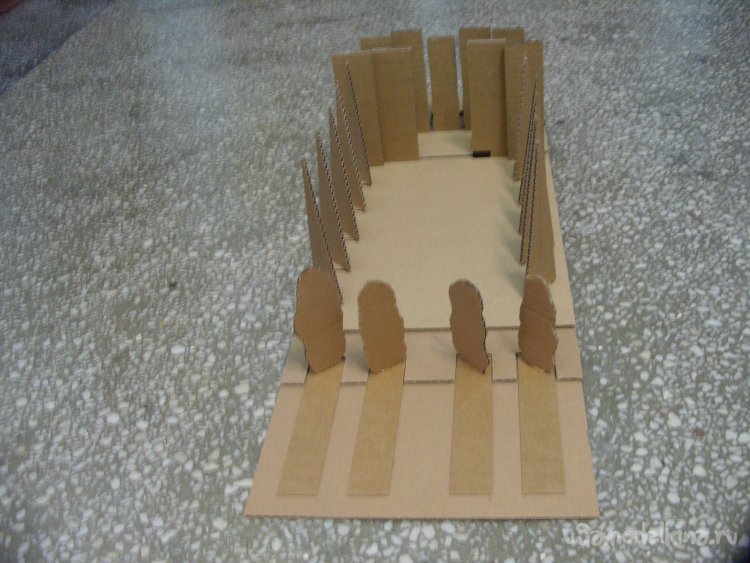

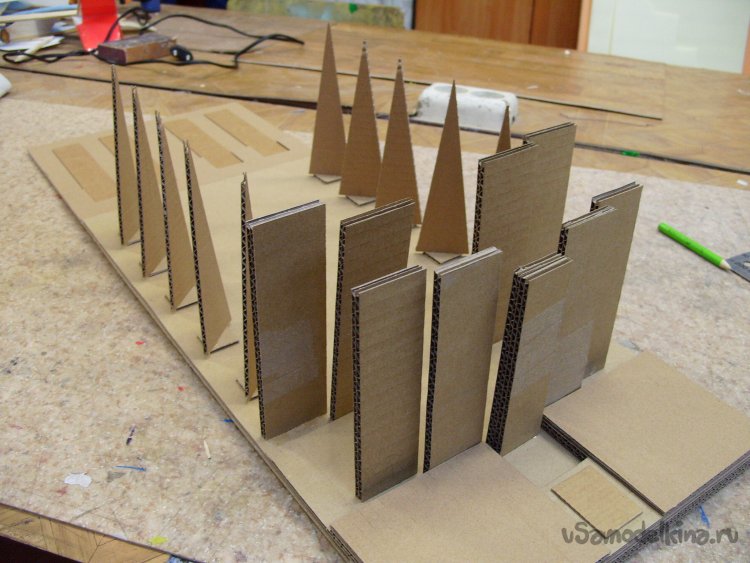

Второй макет в крупном масштабе готов.
После изготовления прикидочных макетов в двух масштабах следует анализ. Принятие решения по изготовлению «настоящего» макета в выбранном масштабе. Картонки выбрасываются. Подготовительная работа длилась 5 дней. Вместе с изготовлением макетов. Буду надеяться, что проделанная работа позволила оценить масштаб и визуальный ряд будущего макета.
Позволила избежать ошибок, которые в этом варианте обойдутся слишком дорого.
