Гидропонная система периодического затопления. Новая плата

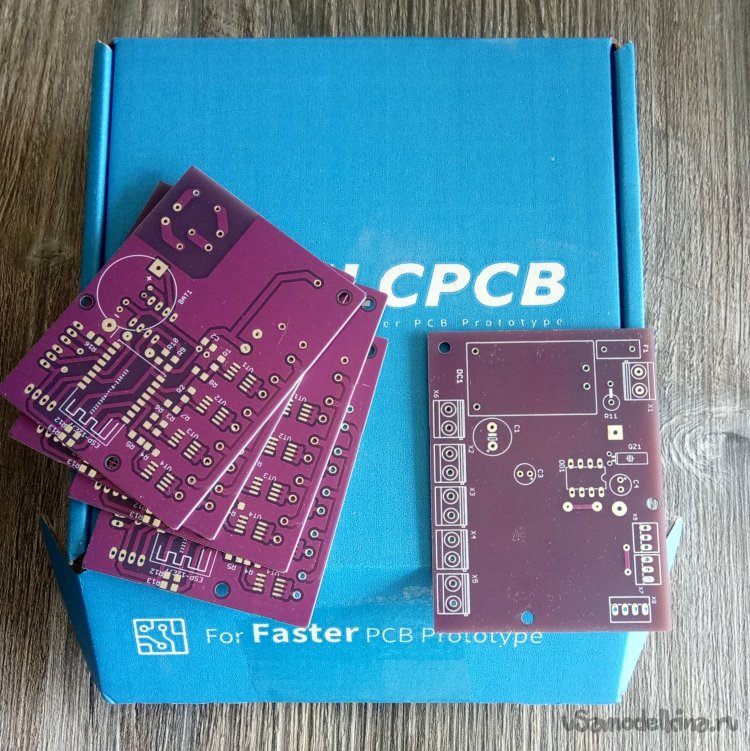

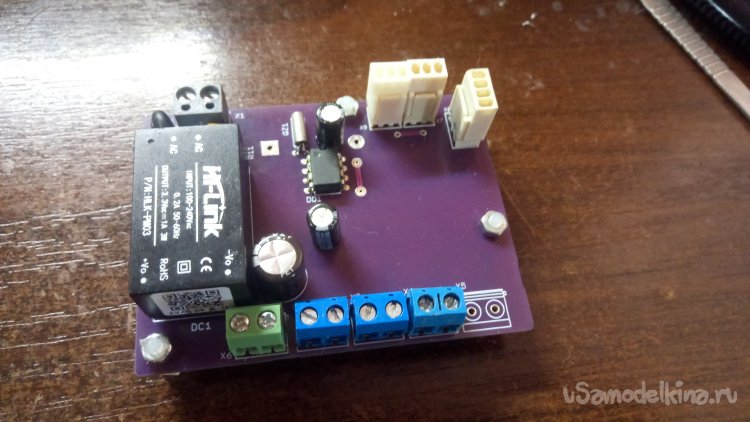

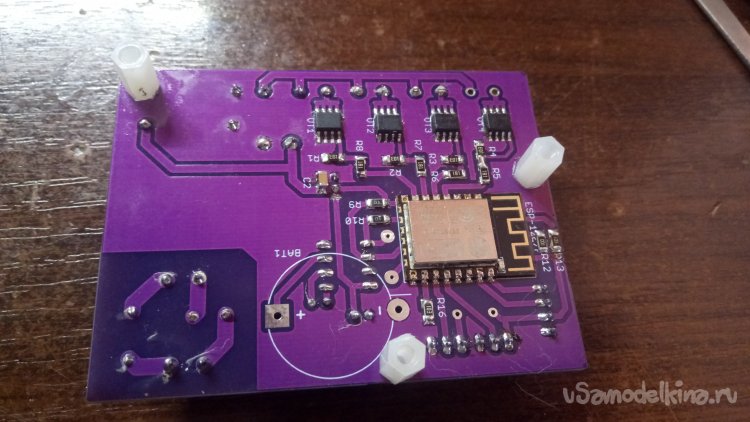

Была изменена и заказана в поднебесной новая плата контроллера.

Схема контроллера обеспечивает:

1. Управление параметрами окружающей среды, такими как температура и влажность.
2. Работу дополнительного освещения для увеличения светового дня.
3. Поддерживает режим полива по установленному графику и аэрирует питательный раствор.

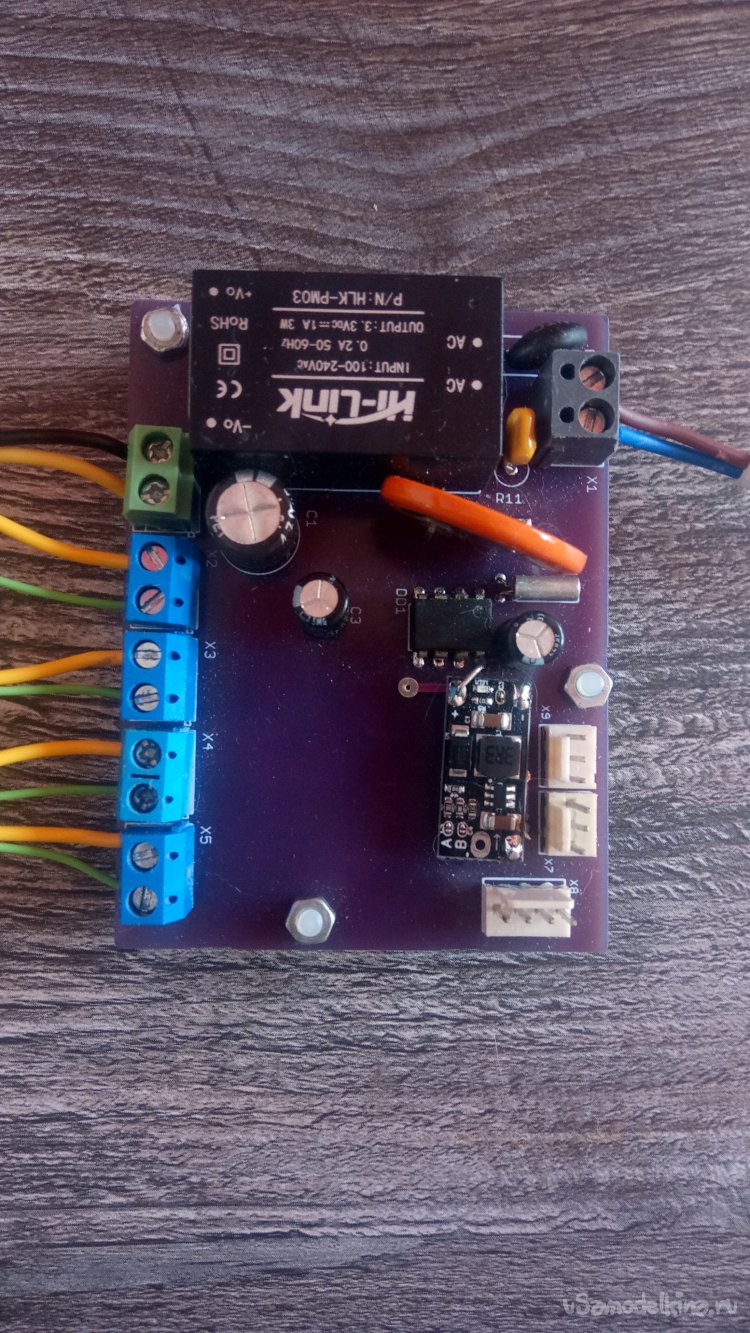

Общая схема подключения контроллера системы:

Вся система монтируется в корпус для электромонтажа и состоит из следующих омпонентов:

1. Вводного автомата (также может быть установлено УЗО);
2. Блока питания для монтажа на DIN рейку;
3. Контактора, управляемое реле. Конструктив может быть любой;
4. Непосредственно Контроллер управления;
5. Датчик для измерения температуры и влажности (DHT11 или DHT22) выносной и устанавливается непосредственно в корпусе с растениями. Это также может быть и теплица.
6. Управляемые части (помпа, компрессор, освещение и вентиляция) монтируются непосредственно по месту эксплуатации, и могут быть подключены как через колодку с розетками так и напрямую.

Контроллер может быть подключен к сети Интернет, что позволяет управлять параметрами окружающей среды удаленно с помощью мобильного через веб-интерфейс или через Телеграм-бота (опционально).

Функционал контроллера системы позволяет обеспечить полный контроль и управление всеми основными параметрами, которые могут повлиять на рост и развитие растений.
Это включает в себя настройку и управление всеми параметрами системы, включая режимы работы насосов, вентиляции и освещения, в зависимости от потребностей и требований конкретного растения или растительного комплекса. Такой функционал позволяет создавать наиболее оптимальные условия для выращивания растений и повышает эффективность их роста и развития, что является основным преимуществом гидропонной системы перед традиционным выращиванием на почве.

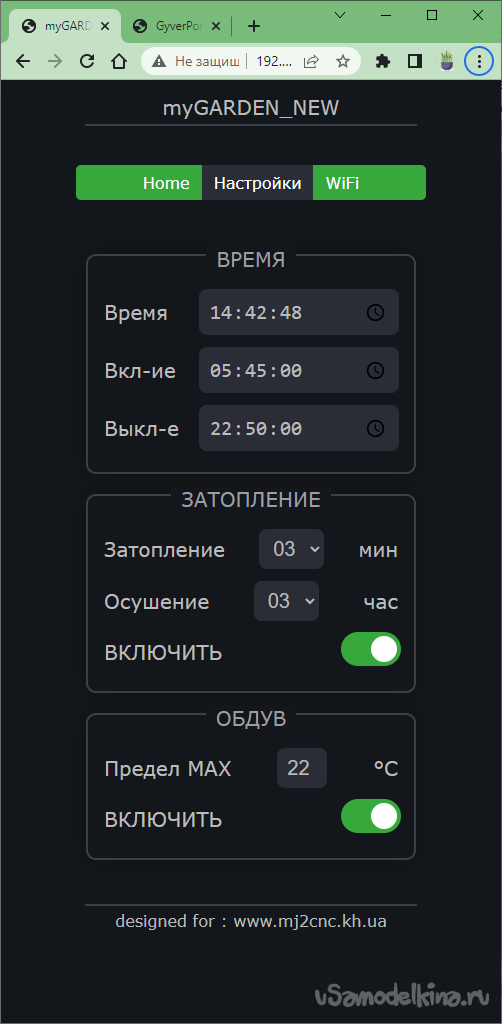

Общий вид интерфейса для настройки системы:

Управление разбито на 3 зоны:

1. Установка времени включения освещения и выключения.
2. Выбор продолжительности затопления (полива) и промежуток между затоплением (поливом).
3. Выбор температуры выше которой будет включатся вентилятор обдува (или система охлаждения) для уменьшения температуры.

Также возможно ручное управление (включение/выключение) помпой, компрессором, освещением и вентиляцией.

Также возможно перепрограммирование контроллера в соответствии с требованиями пользователя для реализации необходимой автоматизации. Перепрограммирование контроллера дает возможность быстро адаптировать систему управления к изменяющимся требованиям пользователя.

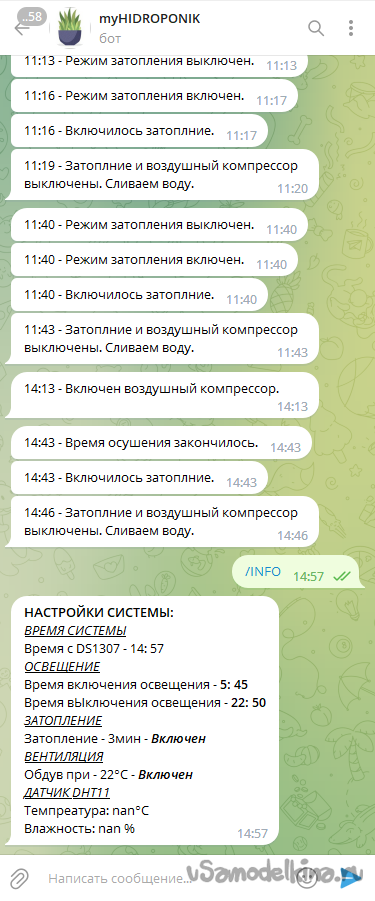

Интерфейс для вывода в телеграмм:

Системная информация и отчет контроллера о своих действиях присылаемые в телеграмм могут изменяться в зависимости от потребностей пользователя.
