Важная отличительная особенность ЛПДП - в дополнении устройства электронной «звуковой шкатулкой», роль которой выполняет ранее изготовленный и опубликованный ПДФ3.
Вторая отличительная особенность ЛПДП в том, что типовая схема включения УЗЧ TDA7052A изменена. В разрыв проводника, идущего к головке динамической установлен дополнительный оксидный конденсатор, после этого средний потребляемый УЗЧ ток уменьшился более чем в три раза (с 45 мА до 12 мА).

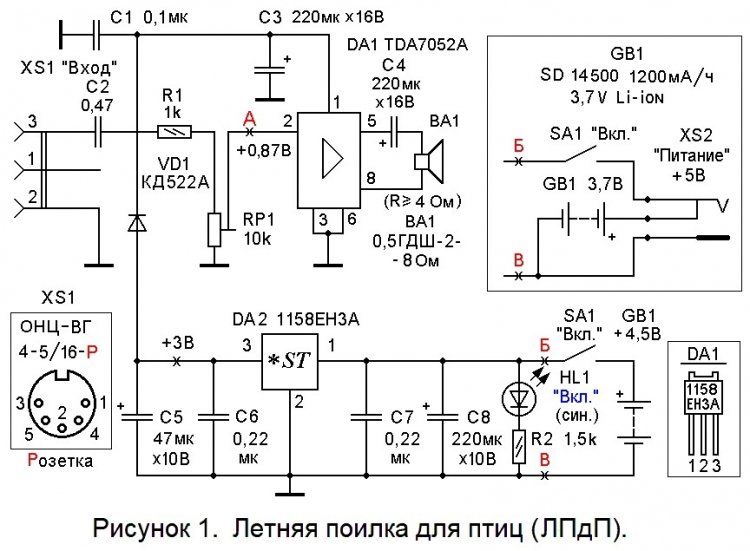

Третья отличительная особенность. В схеме ЛПДП (см. верхнюю правую часть рисунка 1) приводится вариант универсального питания (от литий-ионной батареи или от сети) при наличии гнезда с размыкателем.
Четвёртая отличительная особенность: ЛПДП в том, что синий светодиод HL1 «Вкл» одновременно выполняет функцию индикатора разряда батареи и погасает при понижении напряжения более, чем до 3 Вольт.
Пятая отличительная особенность: при изготовлении «звуковой шкатулки», чтобы не делать лишних отверстий в корпусе, использована общая плата - держатель для крепления всех составных частей изделия. При этом в корпусе проделаны 4 универсальных угловых крепёжных отверстия и сам корпус, при необходимости, без какой-либо переделки может быть использован для другой поделки. Крупные дополнения в исходной конструкции, также не «испортят» корпус, так как все дополнительные сверления будут выполняться на общей плате – держателе.
Основной недостаток поделки – разные для ЛПдП и ПДФ3 источники питания.
Второй недостаток – чтобы «заставить» ПДФ3 воспроизводить один и тот же короткий трек бесконечно, необходимо каждый раз после включения питания дополнительно нажимать две кнопки. Какие конкретно, узнайте набрав в поиске (Ctrl+F) словосочетание «Туда – сюда».
Выход из положения: на TF-карту следует записать несколько длинных одинаковых треков с журчанием ручья. Объём памяти (16 … 32 Б) TF-карты позволяет это сделать!
10 апреля 2023 года на сайте «У Самоделкина» был опубликован Проигрыватель для флешки - 3 (далее просто ПДФ3). Выгоднее всего (в плане энергопотребления) его использовать для проигрывания треков, записанных на микроSD-карты (TF – карты) с объёмом памяти до 32 ГБ. В предлагаемой статье ПДФ3 используется в качестве приставки к поилке и является источником бесконечно проигрываемой звуковой информации – журчания ручья, записанного на файле в музыкальном формате MP3.
ЛПдП по своей сути является держателем стеклянной поилки (промышленного производства) для птиц, привязываемой к вертикальным поверхностям. Крепление поилки (в клетке или снаружи клетки) делается в обоих случаях привязыванием к вертикальным пруткам стенки клетки. Однако ЛПдП будет устанавливаться на открытой площадке, вдалеке от вертикальных поверхностей, к которым можно привязать поилку. Поэтому для поилки сделан держатель - крепление на горизонтальной поверхности. Для дополнительного привлечения внимания птиц, поилка снабжена устройством, имитирующим звуки журчания ручья.
Рисунок 02.

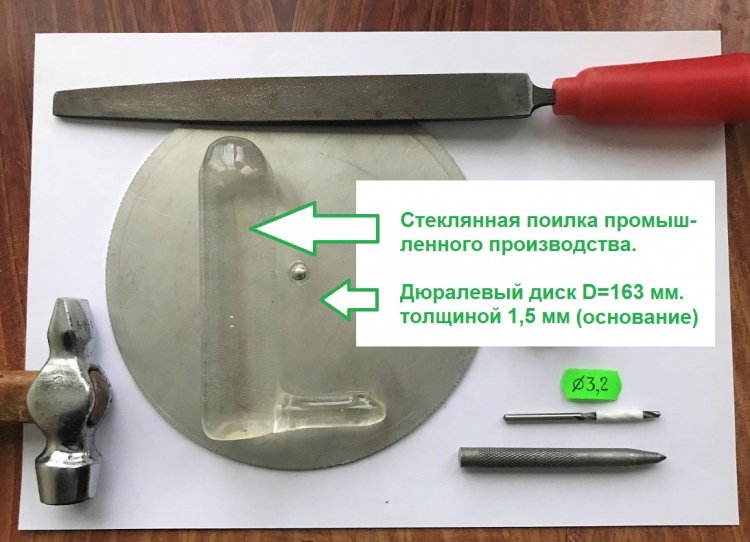

Для изготовления основания ЛПдП взята квадратная заготовка размерами листового дюралюминия 170 х170 мм. Найден центр. По длине окружности намечены центры отверстий с шагом в 4 мм. Сверлом диаметром 3,2 мм по всей длине окружности на сверлильном станке просверлены отверстия. Далее получившийся круг (после нескольких десятков движений напильником) выломан из заготовки и вручную на драчёвом плоском напильнике обработан до придания ему формы круга. Работа оказалась довольно энергозатратной, поэтому «задним числом» пришла мысль, что можно было основание оставить квадратным, ограничившись лишь небольшими закруглениями углов квадрата на напильнике.
Рисунок 03.
Угольник вертикального крепления поилки был взят почти готовый. Высотой 60 мм, шириной 21 мм и толщиной 2 мм. Из его отверстий были высверлены старые заклёпки. Разметка двух отверстий под угольник на диске сделана капиллярной ручкой методом «кондуктора». Основным требованием к месту расположения этих отверстий стало центральное (симметричное) расположение стеклянной поилки на диске. После разметки капиллярной ручкой – кернение, сверление, лёгкая зенковка отверстий с двух сторон на диске.
Рисунок 04.

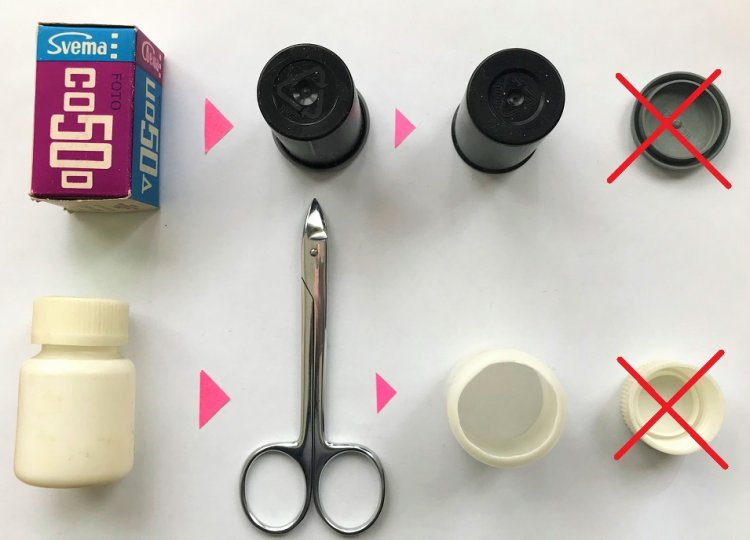

Сверху: из пластмассовой коробочки от фотоплёнки сделан защитный колпачок для верхней части хрупкой (стеклянной) поилки.
Снизу: из аптечного эластичного пузырька от пангамата кальция (этикетка не сохранилась, так как витамины покупались где-то в 1980 … 1990 годах) ножницами с закруглёнными лезвиями вырезан эластичный хомут. Дно пузырька обрезается ровно, а верхнюю часть следует аккуратно резать, начиная от середины горлышка в сторону максимального диаметра пузырька (внимательно рассмотрите рисунок 04). Крышки коробочки от фотоплёнки и от аптечного эластичного пузырька в ЛПдП не используются.
Рисунок 05.

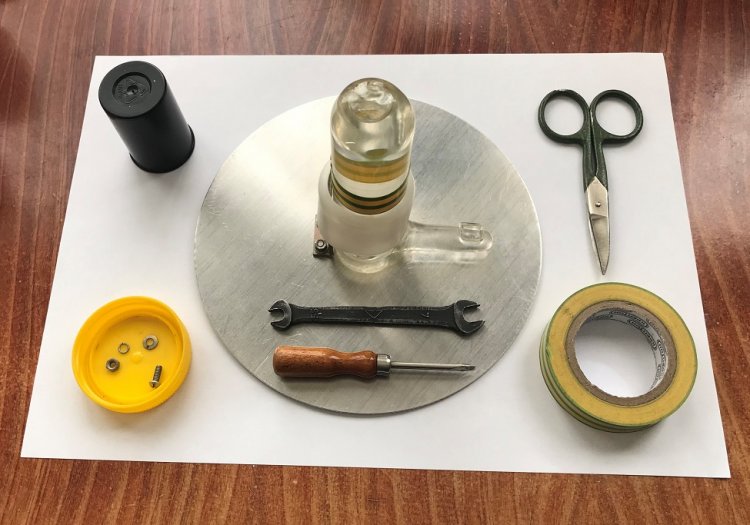

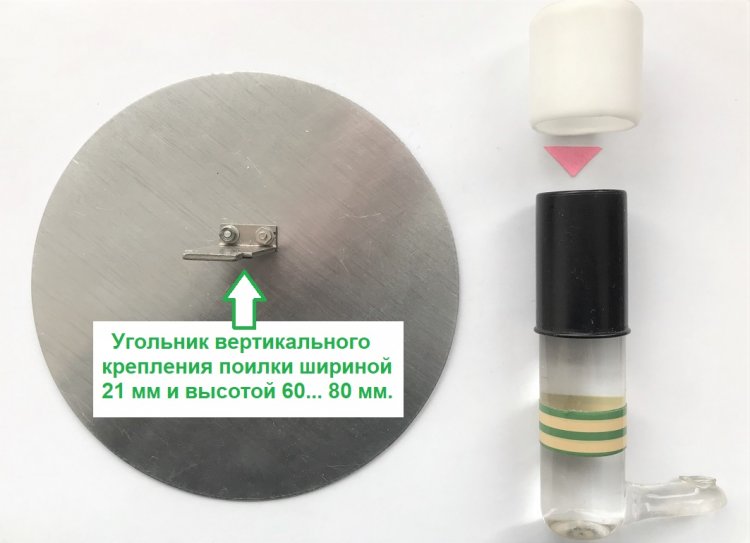

Здесь показана ЛПдП в состоянии полусборки. Верхнее отверстие хомута должно плотно одеваться на чёрный защитный колпачок и умещать в себе и стеклянную поилку и угольник, удерживающий стеклянную поилку в вертикальном положении
Рисунок 06.

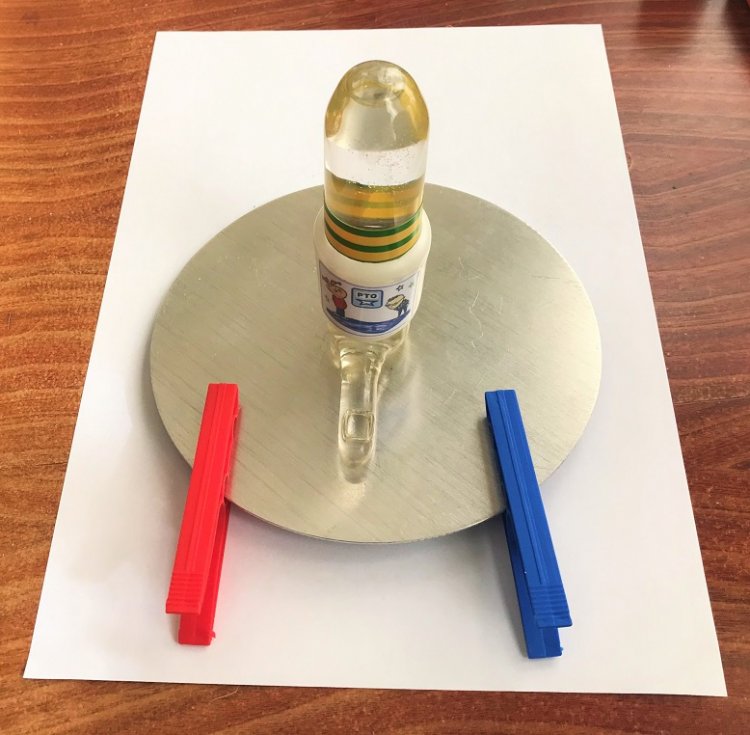

Устанавливать и снимать ЛПдП с диска для набора воды быстро и легко. Чёрный колпачок можно не надевать на стеклянную поилку, если изделие крепится к оконному козырьку не бельевыми прищепками, а более прочно, например, двумя гайками-барашками М4.
Это позволит исключить разбивание поилки при её падении. Голуби, если начнут «междусобойчик» около поилки, могут нечаянно её опрокинуть. Цветная жёлто-зелёная изолента применена для эстетического оформления поилки и не несёт другой функции (разве что уменьшение хрупкости стеклянной поверхности).
Рисунок 07.
Также, для эстетического оформления, к эластичному хомуту поилки приклеена и защищена от влаги этикетка «РТО». Защита от влаги сделана с помощью «ламинирования» прозрачным скотчем. Украшать этикетками дюралевый диск также можно, но вряд ли целесообразно. Со временем птицы могут процарапать защитный скотч ногтями. Поэтому правильней (и приятней для лапок птиц) будет обклеить диск самоклеящейся плёнкой «под дерево».
Рисунок 08.
Внешний вид на поилку, почти полностью заполненной водой. В самом верху поилки виден только небольшой пузырь из воздуха, который замещает выпитую птичкой воду. Прищепки нужны для быстрого крепления ЛПдП к нетолстой фанере или тонкому металлическому листу, например к козырьку с внешней стороны балконного окна.
Рисунок 09.

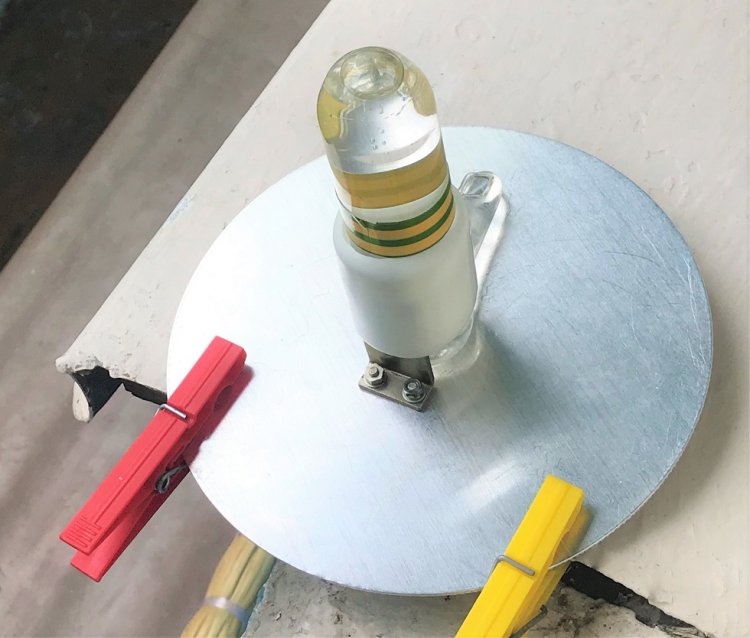

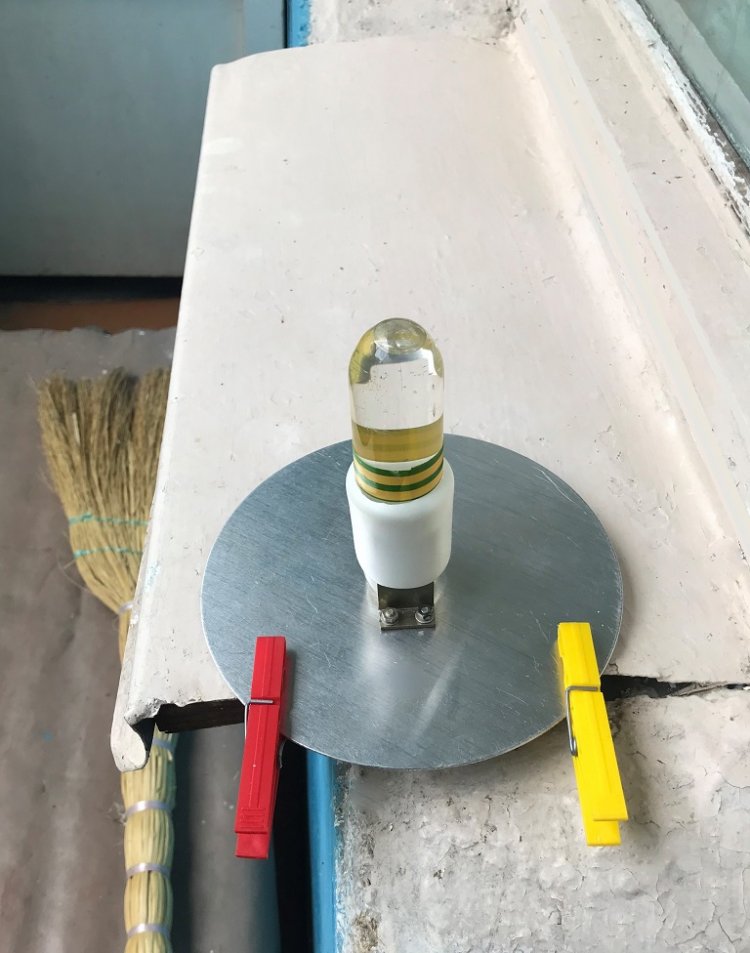

Поилка в рабочий готовности. Ждём-с птиц, которые догадаются для чего сделана эта конструкция и утолят жажду. Здесь поилка без защитного колпачка, чтобы голуби видели, что находится внутри стекляшки (спорная фраза). А уронить и разбить стеклянную конструкцию (без защитного колпачка) прилетевшим голубям не позволит кипер поилки, ждущий с фотоаппаратом в руках появления птиц
Рисунок 10.
То же самое, что и на рисунке 09, только вид сзади-сбоку (хорошо просматривается прямоугольная «лунка», в которую птицы должны просовывать клюв, чтобы попить воды).
Рисунок 11.

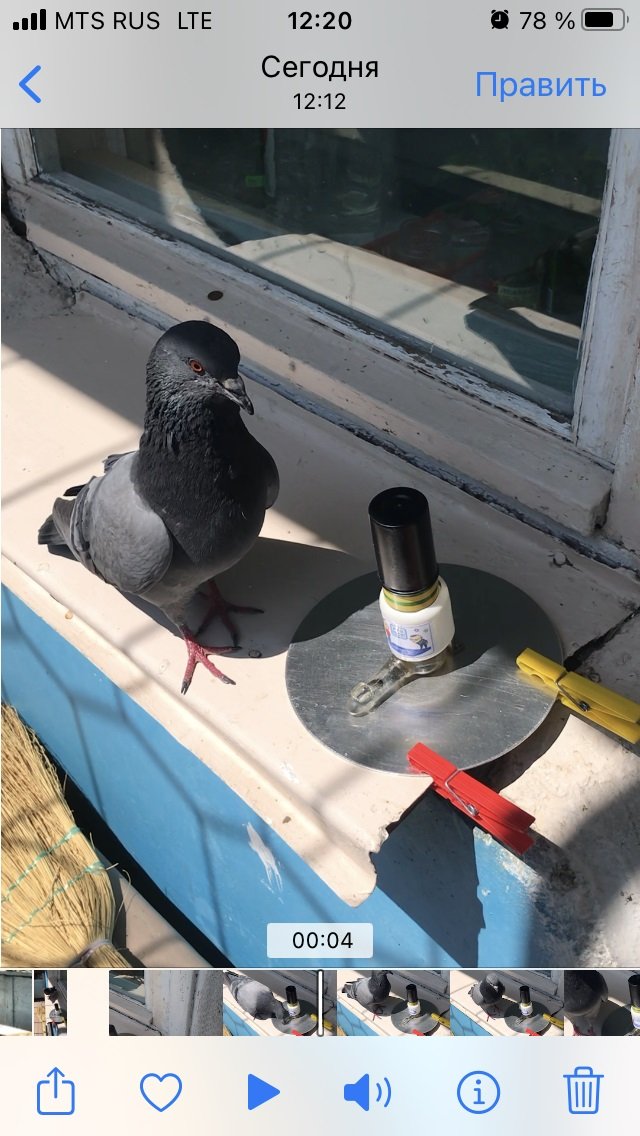

Теперь поилка должна пройти «эксплуатационные» испытания птицами. Первым к поилке пожаловал молодой, но очень «наскипидаренный» голубь. Сперва растерянность и лёгкое недоверие к новому объекту.
Рисунок 12.

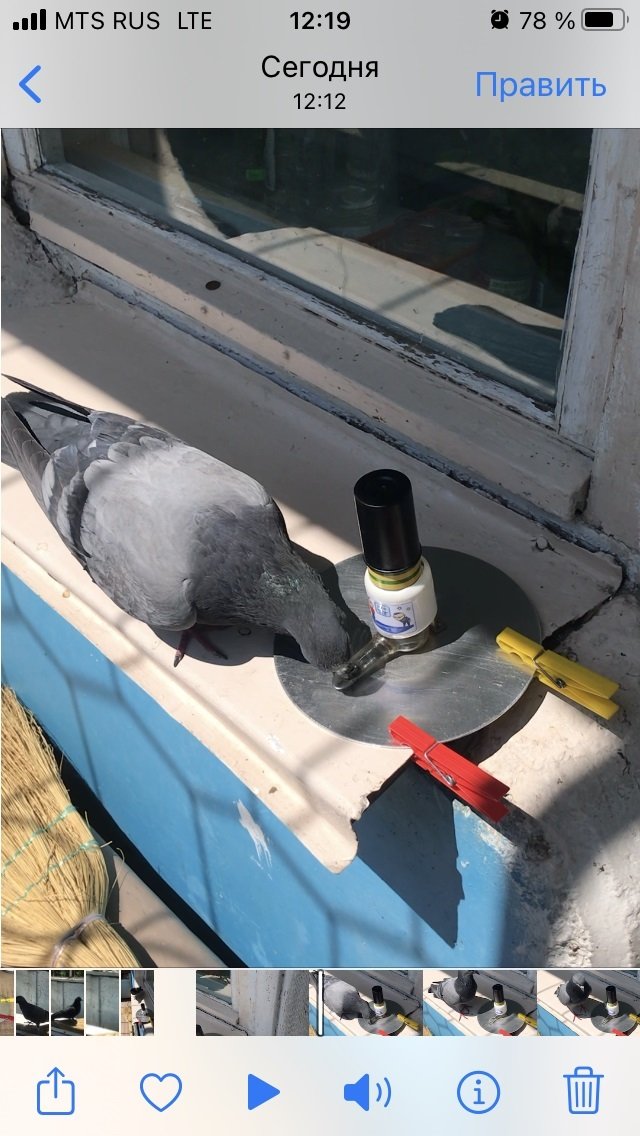

Однако вскоре свежесть молодого разума победила и голубь понял, как испить водицы, чем привёл в неописуемый восторг автора разработки.

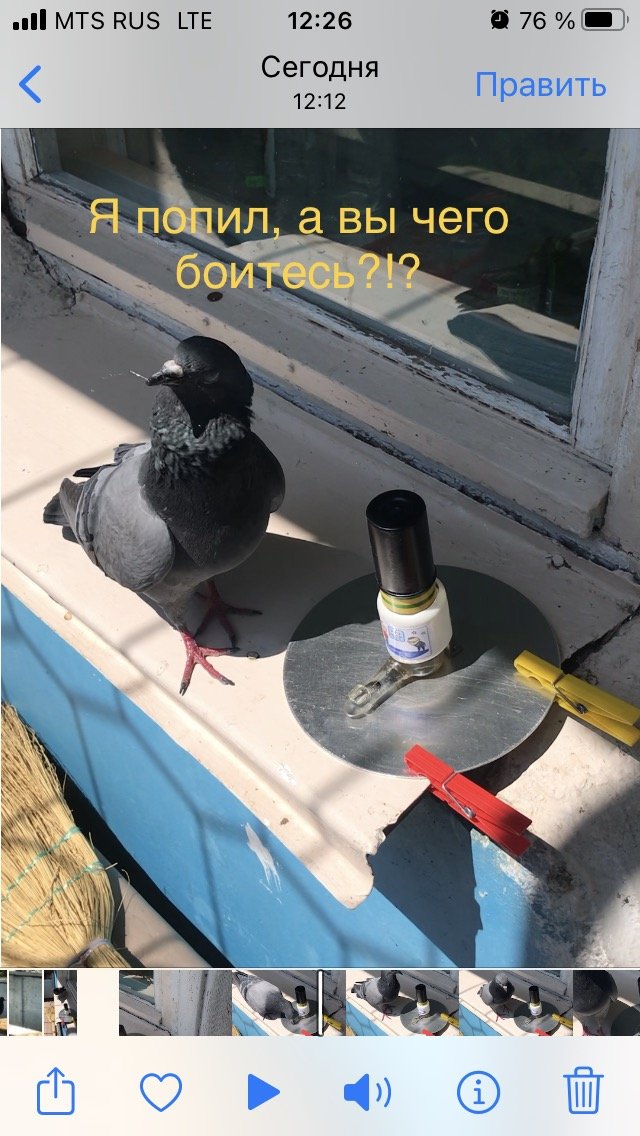

Рисунок 13.
Однако, не со всеми птицами оказалось так просто. Ну, время, как говорится, лечит. А может быть другим пока просто не хочется пить или они с утра напились! Ещё вариант. У голубей хорошее зрение и они видят, что поилка маленькая и на всех воды всё равно не хватит. Так пусть уж Шустрый вволю напьётся.
Перечень элементов
ЛПДП состоит из:
1). УЗЧ собранного на гнезде XS1, резисторе R1, подстроечном резисторе RP1, конденсаторах С1 … С4, ИМС DA1 и головке динамической BA1 с импедансом 8 Ом.
2). Блока питания, состоящего из:
- интегрального стабилизатора напряжения DA2 типа 1158ЕН3А с выходным напряжением +3 ± 0,2 Вольта и малым (0,1 … 0,6 Вольт) проходным напряжением;
- керамических безындукционных конденсаторов С6 и С7 «обвязки» стабилизатора DA2;
- оксидных конденсаторов С5 и С7 фильтра постоянного тока;
- индикатора HL1 «Вкл», выполненного на синем светодиоде HL1 и токоограничительном резисторе R2.
Кроме радиодеталей для изготовления ЛПДП потребуются:
1). Лист дюрали размерами 170 х 170 мм, не менее толщиной 2 мм. - для изготовления основания;
2). Кусочек листовой дюрали 100 х 112 мм толщиной 0,8 … 1 мм. - для изготовления передней стенки;
3). Отрезок тиснённого чёрного пластика для изготовления декоративной решётки под динамик размерами 70х70х2 мм.
4). Отрезок акустически прозрачного материала с размерами 70х70х2 мм. для прокладывания между декоративной решёткой и передней стенкой
5). Пластмассовая коробка размерами 120х106х46 мм;
6). Латунные винты М4х12 с полукруглой головкой – 4 штуки с комплектом шайб и гаек М4 (для крепления головки BA1);
7). Бонки - стойки латунные цилиндрические с внутренней двусторонней резьбой М3 х 35 мм (или см. авторские на рисунке ХХ).
8). 6 винтов латунных с полукруглой головкой М3х8 с комплектом шайб и гаек М3 для крепления ПП (печатной платы) и гнезда XS1 «Вход».
9). 2 винта латунных М3х6 с потайной головкой для держателя 3 элементов AA-size.

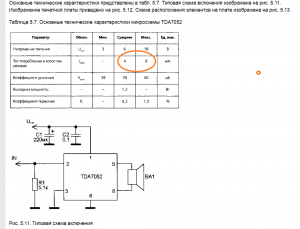

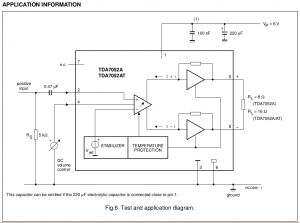

Основные характеристики ИМС TDA7052
Микросхема TDA7052 является малогабаритным монофоническим УЗЧ с мостовой схемой включения, расположенным в корпусе DIP8 с 8 выводами. УЗЧ обеспечивает хорошую частотную характеристику от 20 до 20 000 Гц. Диапазон напряжения питания ИМС TDA7052 составляет от + 3 до +18 В (максимум). Обычно применяется напряжение +6 Вольт. Ток покоя - не более 8 мА. Коэффициент усиления по напряжению TDA7052 - 40 дБ. Выходная мощность – 1,2 Вт (при К гармоник = 10%). Сопротивление нагрузки - 4 Ома, не менее.
Описание работы ЛПДП
Питающее ЛПДП напряжение +4,5 Вольта с батареи GB1 через замкнувшиеся контакты тумблера SA1 «Вкл.» поступает на анод синего светодиода HL1 и сигнализирует о включении питания. Резистор R2 ограничивает ток через светодиод HL1 на уровне 2 мА.
Также напряжение +4,5 Вольта поступает на вход (вывод 1) стабилизатора DA2 и с выхода (вывода 3) DA2 подается на анод диода VD1, дополнительно понижающий питающее напряжение +3 Вольта примерно на 0,6 Вольта. С катода VD1 напряжение +2,4 Вольта поступает на накопительный конденсатор С3 ФПТ и на вывод 1 ИМС DA1. Керамический конденсатор С1 является безындукционным и сглаживает или полностью уничтожает вероятные ВЧ – помехи по цепи питания.
Сигнал с выхода ПдФ3 поступает на гнездо XS1 «Вход» и, пройдя через разделительный конденсатор С1, поступает на делитель напряжения R1 RP1. С движка (со среднего вывода) подстроечного резистора RP1 сигнал поступает на вход (вывод 2) ОУ DA1 и усиливается. С выходов (выводов) 5 и 8 усиленный сигнал поступает на низкоомную нагрузку – динамик BA1. Для того, чтобы в три раза снизить ток, потребляемый усилителем TDA7052A, между выводом 5 DA1 и верхним (по схеме) выводом BA1 включён оксидный конденсатор С4 большой ёмкости. [Вероятно, просто целая партия микросхем – брак, плавно увеличивающий потребляемый (чрезмерно большой) ток после включения питания]. Была проверена работа с двумя приобретёнными экземплярами таких ИМС: результат аналогичен.
При снижении напряжения GB1 ниже 3 Вольт свечение HL1 прекращается. Таким образом, HL1 дополнительно является индикатором разряда батареи. Для замены элементов батареи снимают переднюю стенку корпуса и аккуратно вынимают элементы из держателя.
Настройка ЛПДП
1). Ток, протекающий в цепи HL1-R2 может быть изменён резистором R2 в диапазоне от 100 мкА до 20 мА. В целях экономии ёмкости GB1 рабочий ток HL1 в ЛПдП выбран равным 2 мА. Это вызывает довольно яркое и хорошо заметное свечение синего светодиода HL1 «Вкл».
2). Вращая движок RP1, в отсутствие сигнала устанавливают в точке А (см. рисунок 1) постоянное напряжение +0,8 … +0,9 Вольт. В отсутствие КИП, рабочую точку УЗЧ можно установить на слух, по отсутствию искажений. Питающее напряжение выбрано минимальным с целью минимизировать нелинейные искажения и потребляемый микросхемой DA1 ток.
3). При появлении искажений на верхних частотах или возникновения паразитной генерации, вход УЗЧ (вывод 2) DA1 рекомендуется зашунтировать керамическим конденсатором ёмкостью от 0,1 до 1 нФ. На печатной плате «посадочное» место для такого конденсатора (С доп.) предусмотрено.
4). При возникновении паразитной генерации, рекомендуется увеличить ёмкость керамического конденсатора С1 до 0,2 … 1 мкФ. Также полезно будет увеличить ёмкость С3 со «стандартных» 100 мкФ до 220 … 470 мкФ. Величина ёмкости С4 определяет частоту среза по НЧ. Другими словами, чем больше ёмкость С4, тем больше «низов» будет воспроизводить УЗЧ. Однако ждать хорошего воспроизведения низких частот от малогабаритной маломощной головки BA1 не приходится. Да и для имитации журчания ручья сочные «низы» не требуются.
Схема ЛПдП в режиме молчания при рабочем напряжении 2,4 Вольта потребляет ток от 8 мА. А при воспроизведении звучания ручья и пения птиц от 8 до 19 мА.
Громкость трека регулируется на ПдФ3.
Детали и их замена
В схеме ЛПДП применены: резисторы типа С2 - 23, С2 – 33 и подобные с разбросом номинала до ± 20 % и мощностью рассеивания от 0,125 Вт и более. Подстроечный резистор RP1 – СП3-38а (для вертикальной установки на ПП). Конденсаторы С1, С6 и С7 - керамические малогабаритные зарубежного производства. Ёмкость конденсаторов С6 и С7 может быть от 0,1 до 2,2 мкФ, С3 и С4 - К50-35 или зарубежного производства, например, фирмы «Maron». Диод VD1 можно заменить, например, КД521, КД102 или любыми из ряда 1N4001 … 1N4007. Микросхему DA1 TDA7052A можно заменить TDA7052 или TDA7052AM. Последняя имеет вход (вывод 4) для подключения электронного регулятора громкости. Интегральный стабилизатор DA2 1158ЕН3А можно заменить К1158ЕН3А, NJM78L03UA-TE1 или 78L03. Гнездо XS1 типа ОНС-ВГ 4-5/16-Р можно заменить СГ5 или СГ3.
Перевод английских слов для ПДФ3 при работе с ЛПДП:
1). Bluetooth SPEAKERS [ˈbluːtuːθ ˈspiːkəz] - ДИНАМИКИ Bluetooth
2). «SD CARD» [ˈes dɪ ˈkɑːd] - SD-КАРТА (TF- карта).
3). «MODE» [məʊd] (Режим).
4). «VOL+», «VOL–» - volume [ˈvɒljuːm] – величина (громкости).
5). «Play / Pause» [pleɪ / pɔːz] - Играть / пауза.
6). «ALL» (все треки) или «ONE» (один постоянно повторяющийся трек).
7). Micro-USB - Микро-USB (тип разъёма).
Рисунок 14.

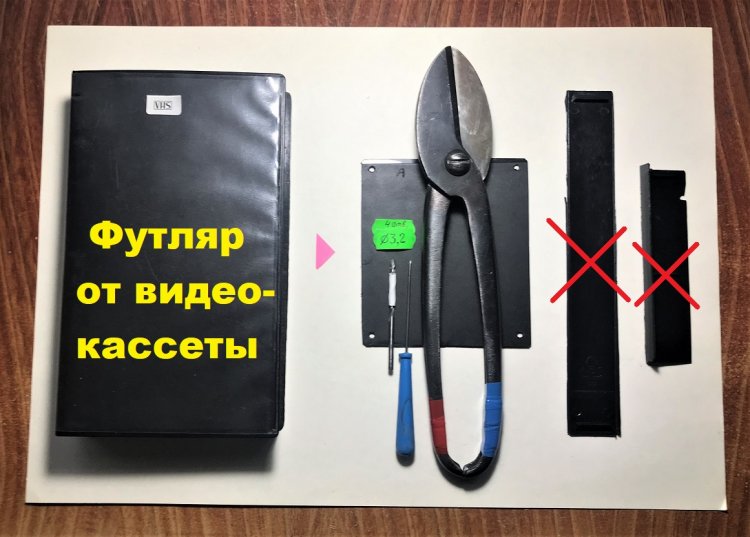

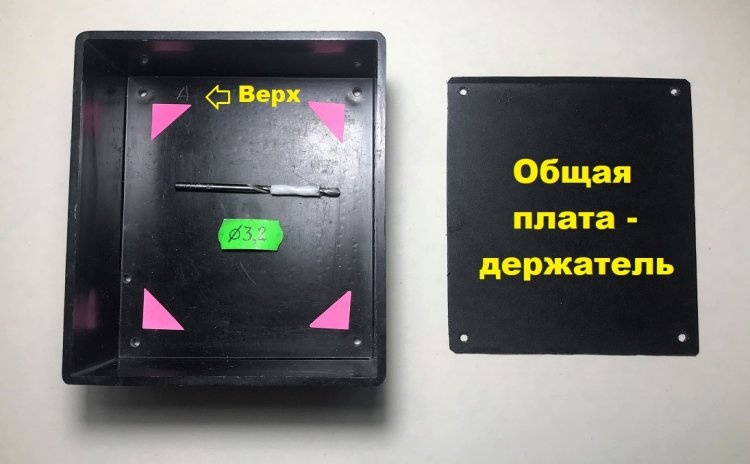

Общую плату-держатель можно изготовить из половинки футляра от видеокассеты. Вторая половинка футляра не выбрасывается: пригодится для следующей поделки.
Рисунок 15.
Сверление 4 отверстий в пластмассовой коробке сверлится методом кондуктора. В качестве кондуктора выступает ранее просверленная общая плата-держатель.
Рисунок 16.

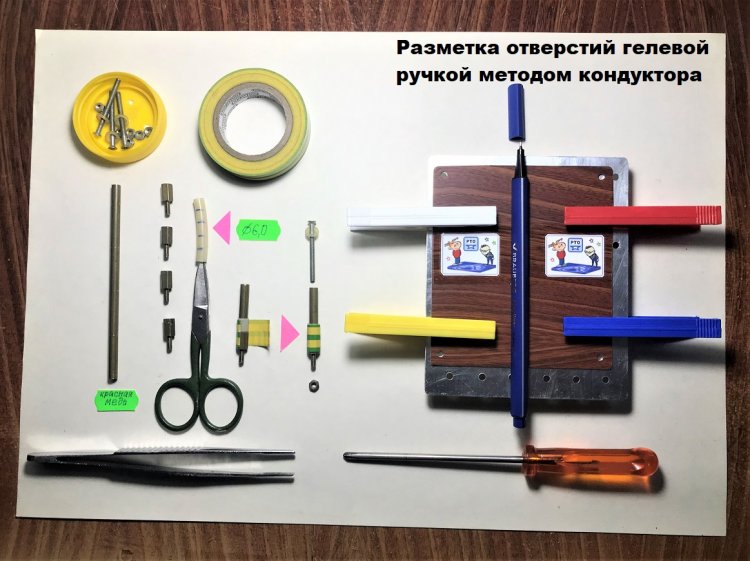

Сверление 4 отверстий в передней стенке также сверлится методом кондуктора. В качестве кондуктора выступает временно снятая передняя стенка с последней поделки СЗП (Светильника с звуковым переключателем). Удлинение бонок (стоек-держателей с резьбой М3) выполнено аналогично бонкам для СЗП.
Рисунок 17.

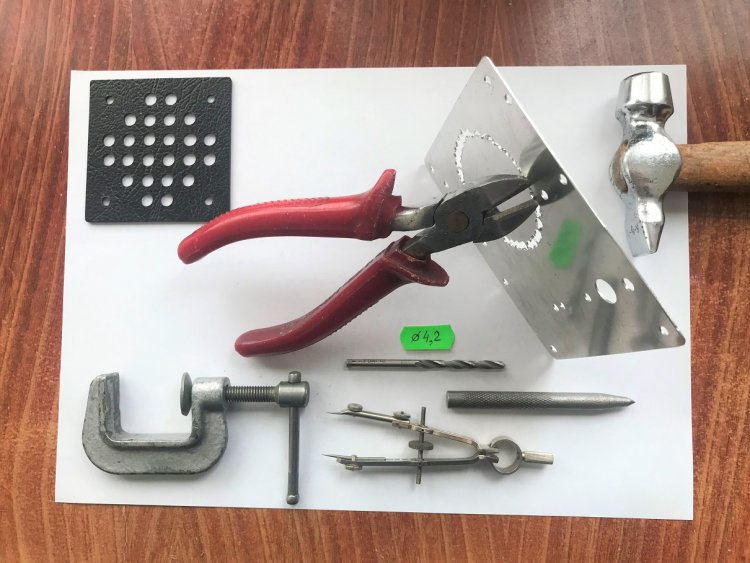

Под динамик BA1 размечается циркулем «балеринка», высверливается, «выкусывается» и выравнивается полукруглым напильником окружность диаметром 55 мм.
Рисунок 18.

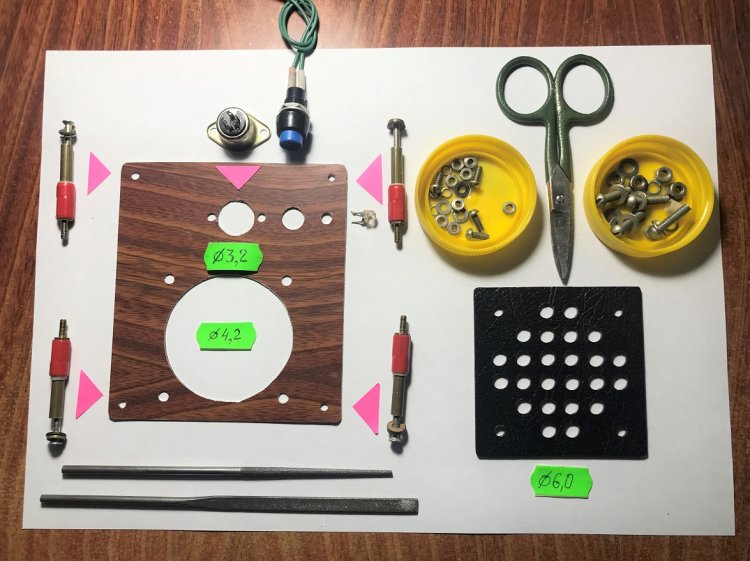

Четыре бонки в сборе. Передняя стенка обклеена плёнкой «под дерево». Декоративная пластиковая решётка размечена под 4 крепёжных винта М4. Расположение акустических отверстия (их 36 штук) выполняется по индивидуальной задумке изготовителя ЛПдП, например, сверлом D=5 мм.
Рисунок 18А.

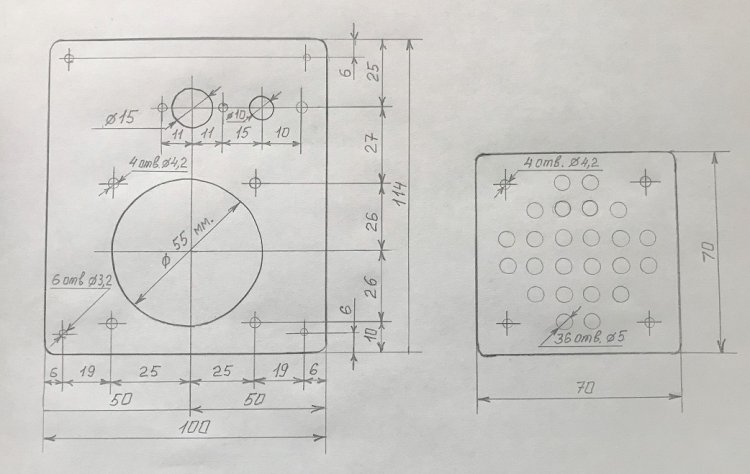

Эскиз передней стенки корпуса из дюрали толщиной 0,8 … 1 мм и декоративной пластиковой решётки толщиной 2 мм.
Рисунок 19.

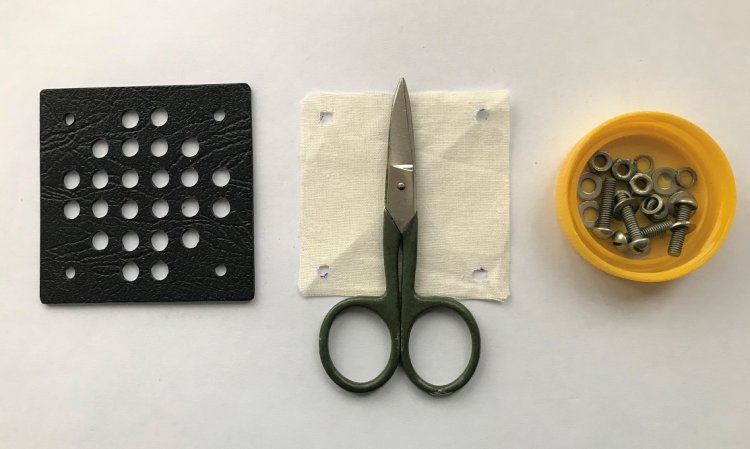

Под декоративную пластиковую решётку подкладывается кусочек акустически прозрачной ткани.
Рисунок 20.

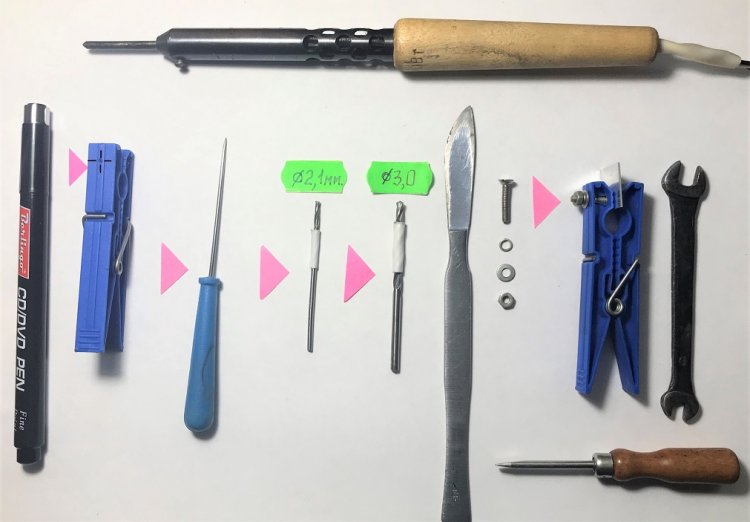

Доработка бельевых прищепок заключается в разметке и сверлении отверстия М3 в одной из сторон прищепки. Сверление можно заменить проплавлением отверстий жалом паяльника, имеющего толщину жала 3 мм.
Рисунок 21.

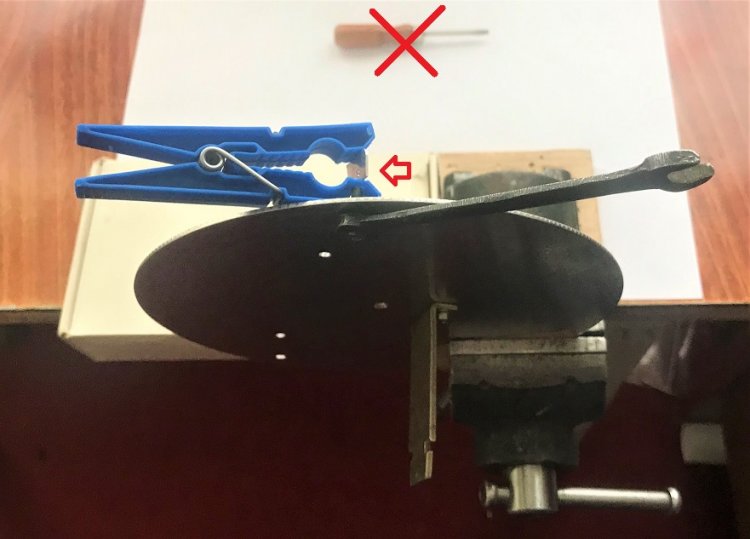

Прикрутить доработанную прищепку к дюралевому основанию можно винтом М3 с потайной головкой. Гайка М3 вращается рожковым ключом. А вместо отвёртки (которая внутрь прищепки всё равно не влезет) в шлиц винта вставлен квадратик дюрали, на который указывает красная стрелка.
Рисунок 22.
Чтобы оба винта М3х8, выступающие из нижней части собранного корпуса не вдавливались внутрь корпуса, на них накручены плотные (с диаметром отверстий 2,7 мм) тонкие стеклотекстолитовые шайбы.
Рисунок 22А.

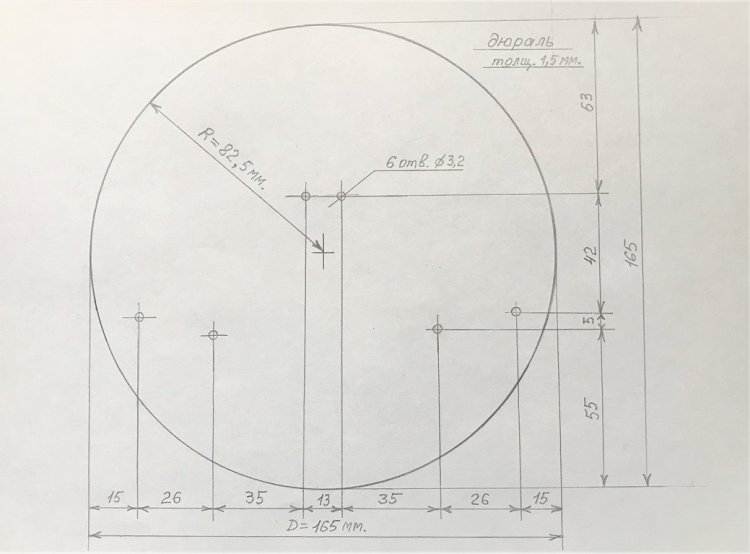

Эскиз дюралевого основания ЛПдП толщиной 1,5 … 2 мм.
Рисунок 23.

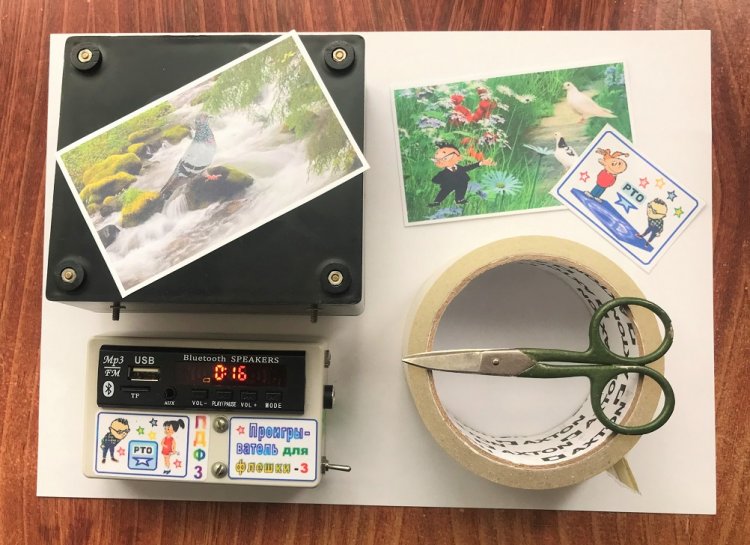

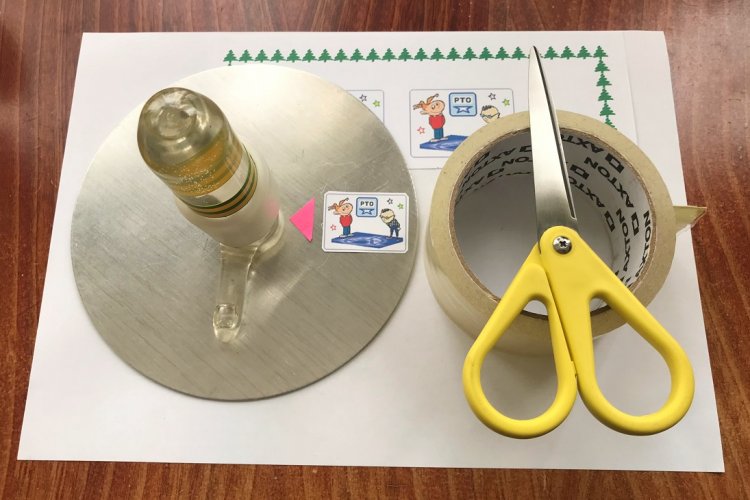

Подготовка картинок и этикеток к «ламинированию» прозрачным скотчем шириной 48 … 50 мм.
Рисунок 24.

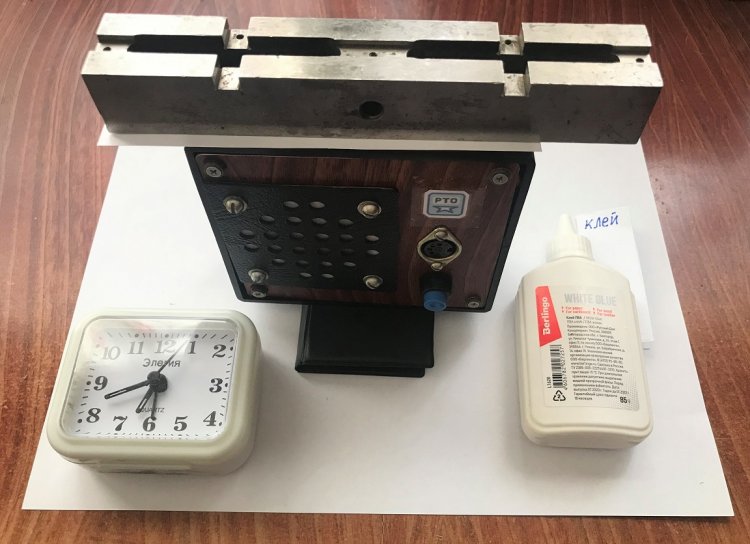

Сушка приклеенной этикетки под грузом в течение 24 часов.
Рисунок 25.

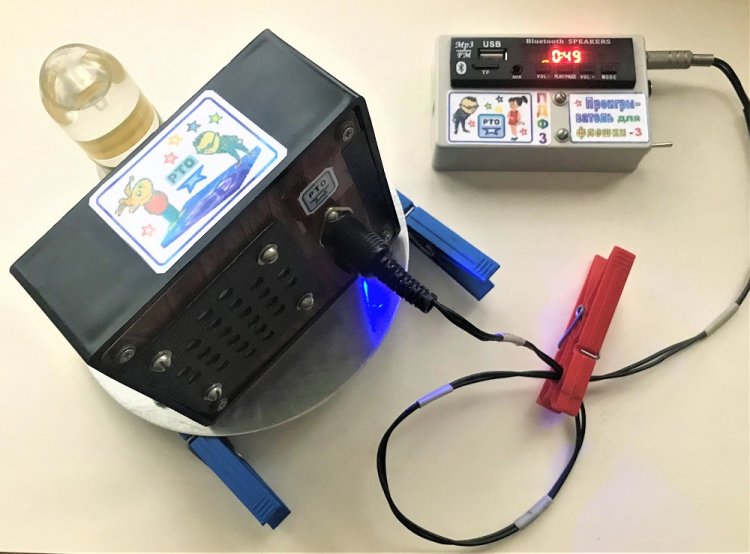

Работа звукового сопровождения (журчание ручья). Вид на ЛПдП спереди-сверху. Упрощённое (однокомандное) управление ведётся включением-выключением питания. Режим работы – продолжительный.
Рисунок 26.
Работа звукового сопровождения (журчание ручья). Вид на ЛПдП - сзади. Стеклянная поилка снята для лучшего обзора картинки на задней панели ЛПдП.
Рисунок 27.

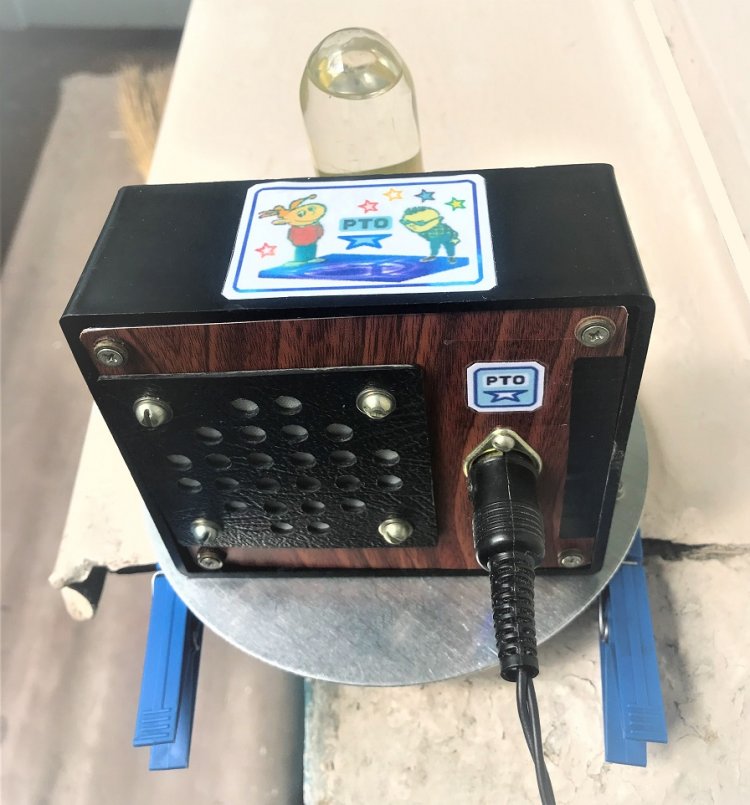

ЛПдП, установленная на наружный подоконный металлический козырёк. (Использовано окно, выходящее на балконную лоджию).
Рисунок 28.

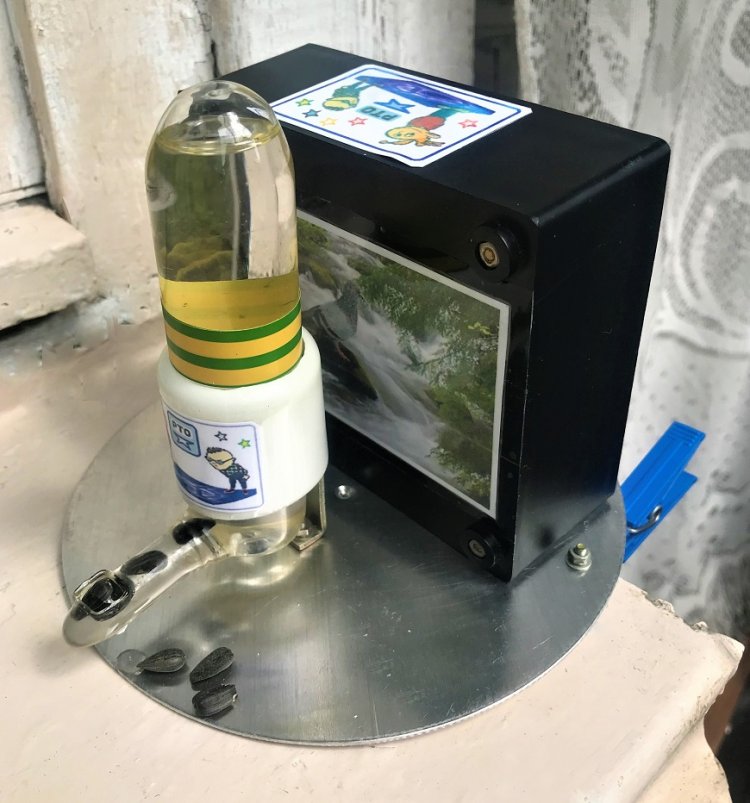

То же самое, но вид на поилку с обратной стороны. Для первоначального быстрого привлечения птиц к поилке, рядом с источником воды положены несколько семечек.
Рисунок 29.

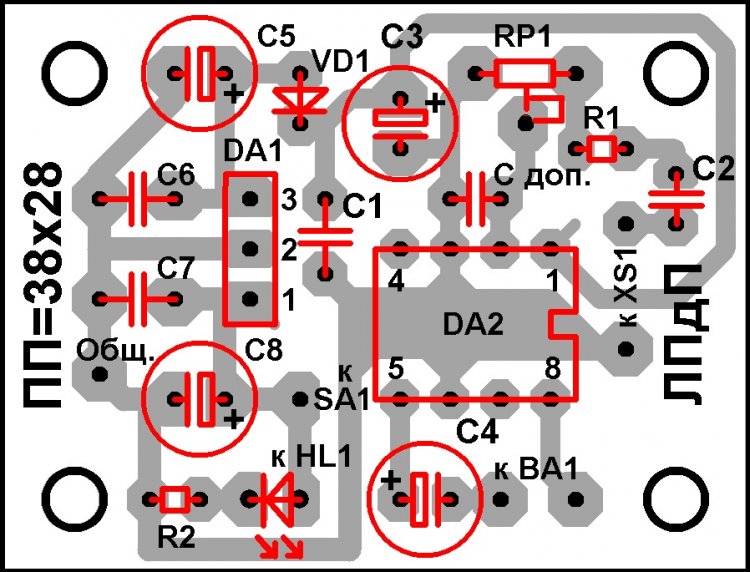

Схема расположения ЛПдП. Печатная плата ЛПДП выполнена из односторонне фольгированного стеклотекстолита размерами 38 х 28 х 1,5 мм.

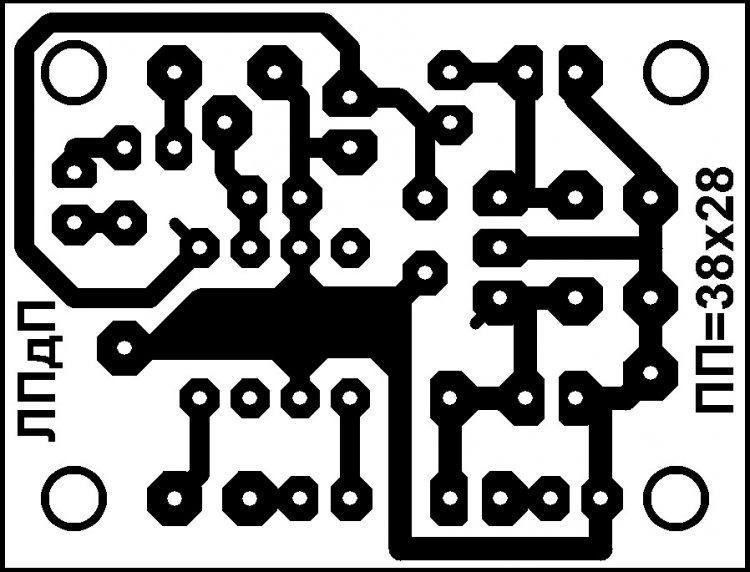

Рисунок 30 - печатная плата.
Диаметр отверстий под радиоэлектронные компоненты на плате – 0,7 … 0,9 мм, под соединительные проводники - 1…1,2 мм, под крепёжные винты – 3,1 … 3,2 мм.
Рисунок печати – «трассировка печатной платы» – (см. рисунок 30) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Плата ЛПДП устанавливается на общей плате - держателе для крепления всех составных частей изделия. Плата – держатель - в пластмассовой коробке прямоугольной формы размерами 120 х 106 х 46 мм с толщиной стенок 3 мм. (или в подобной).
Рисунок 31 Этикетки (выбрать и вырезать).
Рисунки 31 А, Б, В.
Этикетки и картинки для корпуса (см. рисунки 31, 31А, 31Б, 31В) распечатываются на цветном (лазерном или струйном) принтере. Выбранная этикетка вырезается канцелярскими ножницами, «ламинируется» и приклеивается к зачищенной мелкой шкуркой левой верхней стороне передней стенки корпуса, например, клеем ПВА.
Порядок работы с ЛПДП
1). Подключаем кабель (см. рисунок 25) одним концом к гнезду «ТЛФ» ПдФ3 и другим концом к гнезду XS1 «Вход» ЛПДП.
2). Включаем питание ЛПДП тумблером SA1 «Вкл». При этом загорается синий светодиод HL1.
Далее - единственная манипуляции с ПДФ3 (всего лишь включить питание), но сначала подробнее о подготовке записи журчания ручья.
УЗЧ летней поилки подключается к ПДФ3, на котором на TF-диске записано журчание ручья. Воспроизведение начинается автоматически (с задержкой в 3 секунды) после включения питания тумблером SA1 «Вкл.».
Даже при вынимании и повторной установке TF-диска (а также при паузе, при выключении питания командой с ИК ПДУ и тумблером SA1) работает память. Запоминается уровень громкости и трек, который воспроизводился проигрывателем в последний раз.
Чтобы ПДФ3 постоянно воспроизводил один и тот же трек (мелодию) на его ИК-ПДУ (после начала трека) последовательно нажимают красную кнопку «Повтор» (две белые стрелки «Туда – сюда») и из двух появляющихся (на светодиодном табло) сообщений «ALL» (все треки) и «ONE» (один постоянно повторяющийся трек) выбирают «ONE». Трек будет повторяться до бесконечности (до подачи команд «Пауза», «Выкл» и т. п.). Для упрощения управления ЛПдП (просто включением-выключением питания), на TF-карту следует записать длинный (до нескольких часов) файл с журчанием ручья. Вполне уместны для озвучивания поилки будут файлы с пением птиц и другими звуками природы.
Звуки природы можно скачать на сайте zvukipro.com, открыв, например, страничку «Звуки живого летнего леса скачать и слушать онлайн». Скачанные файлы записывают с ПК или ноутбука через «Картридер для карт microSD» (TF- карт) на TF-карту. Затем карту вставляют в гнездо «TF» ПДФ3 контактами вверх до щелчка. Находят файл с журчанием ручья и включают его на «бесконечное» воспроизведение.
Все приёмы работы с ПДФ3 описаны в одноимённой статье на сайте «У Самоделкина» (её рекомендуется прочитать). Основные приёмы работы с ПДФ3 приводятся ниже.
Основные приёмы работы с ПДФ3
Для включения / выключения музыкальных треков следует кратковременно нажимать кнопки «Play / Pause» (соответственно).
Для перехода к следующему / предыдущему музыкальному треку следует кратковременно нажимать кнопку «VOL+» / «VOL–». Таких переходов можно делать много и быстро.
Двойное нажатие клавиши «VOL–» воспроизводит музыку из предыдущей папки (на табло высвечиваются условные номера папок: например, F05, F04, F03 и т. д, где F = folder) при воспроизведении TF - карты.
Двойное нажатие клавиши «VOL+» воспроизводит музыку из следующей папки (F03, F04, F05 и так далее).
Работа с ИК-ПДУ, прилагаемым к ПДФ3
Большие возможности в управлении проигрывателем предоставляет ИК-ПДУ, входящий в комплект устройства. Поэтому удобнее управлять работой ЛПДП не со встроенной кнопочной панели, а именно при помощи ИК-ПДУ.
Для приведения ИК-ПДУ в рабочее состояние из нижней стороны корпуса следует удалить тонкую прозрачную вставку, которая разрывает цепь питания (между минусом батарейки CR2025 и рабочим контактом батарейного отсека), когда ИК-ПДУ не востребован. Эта вставка является выключателем питания пульта и увеличивает срок службы 3-вольтовой литиевой батарейки CR2025.
На ИК-ПДУ имеется красная (триггерная) кнопка «U/SD SCAN», которая короткими нажатиями позволяет выбрать, с какого гаджета (USB-флешки или TF-карты) нужно воспроизводить треки. Следует заметить, что одновременно оба гаджета можно подключать к ПДФ3 только при питании от сетевого блока питания, так как суммарный потребляемый ток может достигать 160 мА и более. Аккумулятор GB1 может отдавать в нагрузку 100 мА, не более.
Эквалайзер имеет 6 предустановленных АЧХ для изменения характера звучания. Все предустановки просматриваются быстрыми нажатиями на кнопку «EQ».
Информация любителям усовершенствований
1). Если в распоряжении радиолюбителя нет параметрического интегрального стабилизатора - микросхемы 1158ЕН3А, то его можно заменить любым трёхвольтовым стабилизатором из серии 78**.
2). На гнездо XS1 «Вход» ЛПдП можно завести не только один канал воспроизводимого трека. Для получения более полной звуковой картины записанного файла, оба канала можно смикшировать на двух резисторах сопротивлением от 100 до 220 Ом. Сигнал второго канала с ПДФ3 следует завести через контакт 5 разъёма XS1 «Вход». Конструктивно оба резистора можно припаять непосредственно к контактам 3 и 5 разъёма XS1 «Вход». Противоположные выводы резисторов спаиваются вместе.
3). Если в распоряжении радиолюбителя имеется литий-ионный аккумулятор, то можно выполнить изменения схемы в соответствии с правой верхней частью рисунка 1. (Обратите внимание на цветные точки Б и В на заменяемой и замещающей части схемы).
