Что нового в статье: 1). «ППД оснащён самодельной малогабаритной булавочной клавиатурой (МБК).
2). ППД имеет общую плату - держатель, повышающую удобство крепления различных деталей в корпусе. Плата позволяет избежать выход ассиметричных головок крепёжных изделий наружу корпуса.
3). Корпус ППД крепится в футляре поделки на трении.
ВИДЕО
Для просмотра видео «PPD» .mp4 размером 45,1 МБ и длительностью 2 минуты и 56 секунд, предлагаем перейти по ссылке.
Прослушайте рецензию бота Алисы на ППД.
То же самое и на Яндекс.Диске.
Вот, что хотела сказать о ППД вечная студентка, умница-благоразумница, плод инженерной мысли, завсегдатай Яндекса, голосовая помощница – бот Алиса:
Начну, как обычно, с критических замечаний:
1). Первое, что бросается в глаза сурового критика, это торчащий из плеера кабель питания. Я бы установила гнездо. А кабель взяла бы готовый от зарядного устройства.
2). На конце кабеля – ещё один «шедевр». Изготовленный из платы-адаптера USB - штекер. Проще взять готовый.
3). Хотелось бы иметь более лёгкий доступ к USB и TF – слотам. Хорошо хоть плеер в белом футляре закреплён на трении и легко вынимается. Доступ, но не самый открытый! Да с такой конструкцией модуля TENSTAR ROBOT лучше и не придумаешь.
4). А булавочная клавиатура с виду такая хрупкая, что поначалу даже нажимать на неё боязно. Но не ломается.
Положительные моменты:
1). Важно, что назначение кнопок клавиатуры расшифровано на этикетке. Правда, сокращения, причём на английском языке, рулят. Ну да это ведь не на китайском. Кому нужно – выучат.
2). У плеера хороший яркий и медленно переливающийся цветомузыкальный индикатор.
3). Оригинально выполнен отвод нагретого воздуха. Вместо вентиляционных отверстий, по всему периметру корпуса оставлена щель толщиной 1 мм. Чёрный цвет передней панели делает эту щель малозаметной.
4). Дальность ИК-управления с ПДУ достигает 35 метров.
5). Оригинально выполнено крепление корпуса плеера в футляре. На трении, но надёжно.
6). В корпусе плеера предусмотрен контейнер для установки резервной батареи типоразмера AA-size.
Советы:
1). Сместить модуль А1 вправо и установить четвёртую крепёжную бонку на общей плате-держателе.
2). Цветомузыкальный индикатор лучше сделать отключаемым (смотрите схему в запароленном файле).
3). Кабель питания плеера лучше заменить гнездом, к которому будет подключаться стандартный кабель питания от зарядного устройства.
4). Подписи кнопок на этикетке желательно сделать не сокращёнными и на русском языке.
5). После смещения модуля А1 вправо, будет возможность оснастить плеер двумя навесными ушками.
Ой-ой-ой! Это мой Алисёнок пытается вынуть плеер из футляра. У него ещё мало силёнок. Отвлекусь от рецензии и покажу ему, как это делается. Простите за чрезмерную строгость рецензии! Улетаю на Марс. Вы ведь позволите на неделю захватить с собой ваш плеер, чтобы протестировать его работу в условиях невесомости?
Пожелайте моему космическому кораблю пять Вольт под килем и мне - случайно не оторвать от плеера двухпроводной кабель питания. Надеюсь, до скорой встречи! И не скучайте!
Для того, чтобы прослушать рецензию Алисы на мобильном устройстве вы можете воспользоваться QR-кодом:
QR-код рецензии Алисы.
Список сокращений, применённых в статье
Модуль А1 – «TENSTAR ROBOT TF … плеер».
Слоты TF и USB – разъёмы гнёздного типа для подключения TF-карты и флешки (соответственно).
ИК ПДУ – инфракрасный пульт дистанционного управления.
ППД – плеер, переключаемый дистанционно (название статьи).
ПП – печатная плата.
Важная отличительная особенность ППД - в электронном дополнении готового устройства - модуля КНР «TENSTAR ROBOT TF...» (далее просто модуль А1) компактным устройством включения-выключения нагрузки с помощью ИК-ПДУ от любой бытовой радиоэлектронной аппаратуры.
Вторая отличительная особенность ППД в том, что в плеере использован экономичный и чувствительный ИК-приёмник TSOP4836, обеспечивающий дальность дистанционного управления в прямой видимости до 35 … 40 метров.
Третья отличительная особенность ППД в том, что в плеере использована малогабаритная SMD микросхема 74HC74D – два D-триггера - позволяющая уменьшить размеры ПП.
Четвёртая отличительная особенность: ППД в том, что в качестве светодиода HL1 используется светодиод от пришедшего в негодность светильника производства КНР (см. рисунки 18 и 18А). При потребляемом токе от 2 до 10 мА, HL1 обеспечивает яркую цветовую картину вокруг плеера.
Пятая отличительная особенность. При изготовлении ППД, чтобы не делать лишних отверстий в корпусе, использована общая плата - держатель для крепления всех составных частей изделия. При этом в корпусе проделаны 3 универсальных угловых крепёжных отверстия, а футляр, при необходимости, без какой-либо переделки может быть использован для другой поделки. Крупные дополнения в исходной конструкции, также не «испортят» корпус, так как все дополнительные сверления будут выполняться на общей плате – держателе.
Шестая отличительная особенность: потребляемый ток дежурного режима ППД (без учёта тока, потребляемого HL1) составляет всего 0,8 мА. Это полезно, если будет сделано автономное питание.
Седьмая отличительная особенность: ППД оснащён самодельной малогабаритной булавочной клавиатурой.
Основной недостаток поделки – для питания ППД используется неотключаемый двухпроводной кабель с самодельным USB-разъёмом типа А, изготовленным из печатной платы - адаптера.
Второй недостаток поделки. Чтобы «заставить» ППД воспроизводить один и тот же трек, необходимо каждый раз после включения питания плеера нажимать кнопку «Repeat» (в ППД она фиолетового цвета).
В предлагаемой статье ППД в качестве носителя звуковой информации используется TF-карта, с объёмом памяти 16 ГБ. ППД поддерживает музыкальный формат MP3.
Рекомендуемый объём памяти TF-карты, устанавливаемой в плеер - 16 ГБ и менее. Чем меньше объём карты, тем меньше задержка включения плеера на воспроизведение.
Перечень элементов ППД
ППД состоит из:

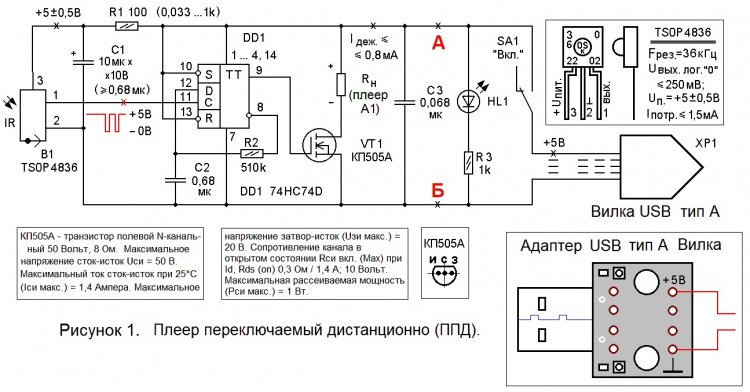

- ИК - приёмника B1 типа TSOP4836 с номинальным напряжением питания +5 ± 0,5 Вольта;
- Г-образного фильтра постоянного тока, составленного из оксидного конденсатора С1 и резистора R1;
- триггера – подавителя дребезга, составленного из элементов DD1, C2, R2;
- токового ключа, собранного на полевом транзисторе VT1, имеющем максимальный ток стока 1,4 Ампера;
- нагрузки полевого транзистора VT1 - готового модуля А1 производства КНР «TENSTAR ROBOT TF...»;
- керамического безындукционного конденсатора фильтра С3;
- цветомузыкального индикатора, выполненного на светодиоде HL1 и токоограничительном резисторе R3;
- тумблера SA1 «Вкл» включения питания.
В состав ППД также входит гнездо для подключения динамической головки BA1 с импедансом не менее 8 Ом. ППД проверен с динамиком 3ГД-32-75 (6ГДШ-1-4), имеющим импеданс 5 Ом (при паспортном значении – 4 Ома). Для уменьшения потребляемого тока и уменьшения искажений, последовательно с BA1 включён токоограничительный резистор сопротивлением 6,2 Ома и мощностью рассеивания 2 Вт.
Принцип работы ППД
При замыкании тумблера SA1 быстро заряжается конденсатор C3 и чуть медленнее (через резистор R1) оксидный конденсатор C1. На прямом выходе (выводе 9) триггера DD1 устанавливается лог.0. С выхода (вывода 9) DD1 лог.0 поступает на затвор токового ключа VT1. Транзистор VT1 закрыт, сопротивление канала исток – сток VT1 стремится к бесконечности и модуль А1 обесточен и не работает.
После включения питания, на выходе (выводе 1) ИК - приёмника B1 установлен высокий уровень напряжения (лог.1). Для включения А1, ИК ПДУ наводят на головку ИК - приёмника B1 (она спрятана под красным колпачком). Угол наведения ПДУ на головку В1 для надёжного переключения триггера DD1 не должен превышать 45º. Однако при небольшом расстоянии ИК ПДУ от В1, ИК-приёмник В1 может успешно «реагировать» и на отражённые от стен и потолка ИК - лучи.
Первое же нажатие любой кнопки ИК ПДУ приводит к подаче импульсов отрицательной полярности с выхода (вывода 1) ИК - приёмника B1 на вход С (вывод 11) DD1. Триггер DD1 срабатывает по фронту (положительному перепаду) на входе C и на выходе (выводе 9) DD1 устанавливается лог.1. Если кнопка ПДУ остаётся нажатой не более 0,5 с, то времязадающая цепь C2, R2 удерживает триггер во взведённом состоянии. Транзистор VT1 открыт, сопротивление канала исток – сток VT1 не превышает долей Ома и через модуль А1 протекает ток. Плеер без дополнительных нажатий на кнопки клавиатуры начинает работу. Причём, воспроизведение начинается с начала трека, который воспроизводился в последний раз. Установленный в последний раз уровень громкости также запоминается плеером.
Если кнопка ПДУ остаётся нажатой более 0,5 с, то триггер DD1 начинает работать в режиме мультивибратора, который периодически запускается на время, определённое времязадающей цепью C2, R2 и модуль А1 будет периодически включаться – выключаться до тех пор, пока кнопка ПДУ не будет отпущена. Причём состояние (вкл. / выкл.) в котором останется А1 при отпускании кнопки ПДУ не регламентируется (зависит от момента отпускания кнопки). Поэтому управлять переключением ППД рекомендуется короткими (не более 0,3 … 0,4 с) нажатиями кнопки.
Подстройка ППД
Собранный без ошибок и из исправных деталей ППД работоспособен при первом включении.
При необходимости, время включения - выключения триггера - одновибратора DD1 R2 C2 можно изменить, уточнив номиналы резистора R2 или конденсатора С2. Незадействованные входы (выводы 1, 2, 3, 4) ИМС DD1 должны быть подключены к шине питания. Это обеспечивается трассировкой ПП.
Детали ППД
В схеме ППД применены резисторы R1 … R3 типа ОМЛТ, С2 – 23, С2 - 33 и им подобные с разбросом номиналов до ± 20 %. Конденсатор С1 - зарубежного производства, например, серии CFM фирмы «Maron» или серии ТК фирмы «Jamicon». Остальные конденсаторы - керамические типа КМ, К10-17 или малогабаритные зарубежного производства. Полевой транзистор VT1 КП505А можно заменить аналогичным, например, КП505Г и даже мощными типа IRF540, IRF840 (желательно с возможно меньшим сопротивлением открытого канала исток – сток). Микросхему DD1 74HC74D можно заменить 28CXH 4K HC74 (с ней проверялась схема ППД). Малогабаритный ИК-приёмник В1 можно заменить ИК - приёмником TSOP1736 (536АА3Р), имеющим большие размеры и другую цоколёвку. Тумблер SA1 - MTS102, SMTS102 или другой малогабаритный.
Печатная плата ППД выполнена из односторонне фольгированного стеклотекстолита размерами 31 х 26 х 1,5 мм (см. рисунки 2 и 3). Диаметр отверстий на плате под радиоэлектронные компоненты – 0,7 … 0,9 мм, под соединительные проводники - 1…1,2 мм., под крепёжные винты – 2,5 … 2,6 мм.
ИМС DD1 на рисунке 2 изображена пунктиром, так как она припаивается на плату со стороны печатных дорожек. Выводы элементов В1, C1 и VT1 для уменьшения габаритов платы в сборе «по высоте», изгибаются под углом 90 градусов так, что сами элементы устанавливаются на плате горизонтально (ориентируются «навстречу» друг другу).

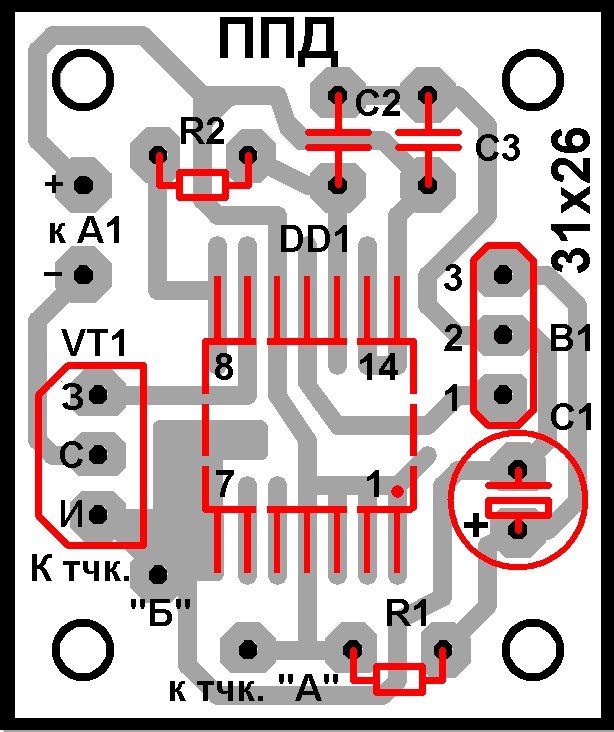

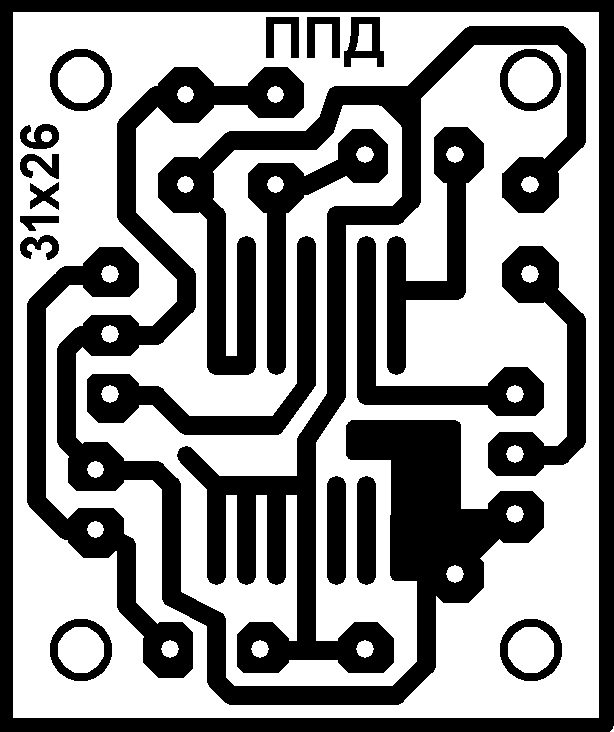

Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопере носа рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Конструктивные особенности
Плата ППД устанавливается на общей плате-держателе (см. на рисунке 19). Головки ИК - приёмника В1 и светодиода HL1 расположены по разные стороны от тумблера SA1 для уменьшения влияния светодиода HL1 на ИК-приёмник В1.
Штекер XP1, выведенный двухпроводным кабелем из корпуса ППД, подключается к ЗУ или к пауэрбанку, имеющему USB-гнездо с напряжением +5 Вольт на выходе. Штекер XP1 изготовлен из адаптера USB типа А (вилка). Проводники кабеля (для механической прочности) продёрнуты через крепёжные отверстия и припаяны к контактам адаптера «+5В» и «GND». На спаянный адаптер одет облегающий полупрозрачный отрезок ПВХ – трубки. Позже выяснилось, что можно купить в интернет-магазине готовый кабельный штекер USB типа А за 6 рублей.
Конструктивная особенность ППД в отсутствии оперативного доступа к слотам TF и USB. (Или выход «Стерео ТЛФ» или слоты TF и USB – для выбранного стандартного типоразмера корпуса). Такова уж «демонстрационная» конструкция готового модуля производства КНР, который на Али Экспресс в китайской интерпретации обозначается как «TENSTAR ROBOT TF карта U диск MP3 Плата декодера с форматом модуль Расшифровка усилителей аудио плеер».
Если уж плата приобретена, (а пользовательские параметры А1 весьма и весьма удовлетворительны), то была проведена попытка и имеющийся корпус использовать, и доступ к максимальному количеству органов управления плеера А1 обеспечить. Перед установкой плеера А1 в футляр, в слот «TF» плеера вставляется (до щелчка, контактами вниз – к плате) TF-карта с записанными музыкальными (или не музыкальными) .mp3 треками. Этот набор треков и будет воспроизводиться при работе с ППД. А их может быть немало. Объём не форматированной TF – карты может приближаться к 16 ГБ. После каждого форматирования объём доступной для работы памяти TF-карты уменьшается. Проверено: чтобы избежать вынужденных форматирований не следует заполнять карту музыкальными треками «под завязку».
Слот USB не используется, так как его нагрузка потребляет большую мощность, чем нагрузка TF слота, а самое главное – выступает за габариты корпуса и футляра.
Если захочется сменить записанный репертуар, то выполняют 3 простых действия. 1). Вынимают корпус ППД из футляра. 2). Вынимают (нажатием до щелчка) из TF-слота карту со старым репертуаром. 3). Аналогично устанавливают в TF-слот карту с новым репертуаром.
Изготовитель ППД оперативную замену надоевшей TF-карты не планировал, так как пожалел футляр: не стал проделывать в верхней части футляра ППД громоздкие отверстия - ниши, для оперативного доступа к слотам TF и USB. Трудный доступ к 4 кнопкам – органам управления плеером А1 - удалось преодолеть при помощи самодельной миниатюрной булавочной клавиатуры.
Ток дежурного режима ППД – 0,8 мА. При работе плеера А1 от TF-карты на стерео телефоны - 27 … 29 мА (без учёта потребления HL1). На средней громкости работающего моно УЗЧ – 100 … 150 мА. На максимальной громкости – до 300 … 350 мА. Ток, потребляемый моно усилителем, сильно зависит от особенностей АЧХ и уровня записанных .mp3 файлов, поэтому с большей точностью не указывается. Дальность действия ИК-ДУ проверялась (в пределах квартиры) на расстоянии до 10 метров.
Для оформления внешнего вида ППД следует воспользоваться этикетками. Вашему вниманию предлагаются 12 вариантов этикеток (см. рисунок 4).
Рисунок 04.
Все варианты (или верхние четыре) распечатывают на цветном принтере и вырезают понравившиеся. Перед вырезанием этикеток желательно карандашом расчертить рисунок 4 на прямоугольники. При этом со всех сторон этикеток должны образоваться поля шириной 1 мм.
Некоторые особенности изготовления ППД
Рисунок 04А.

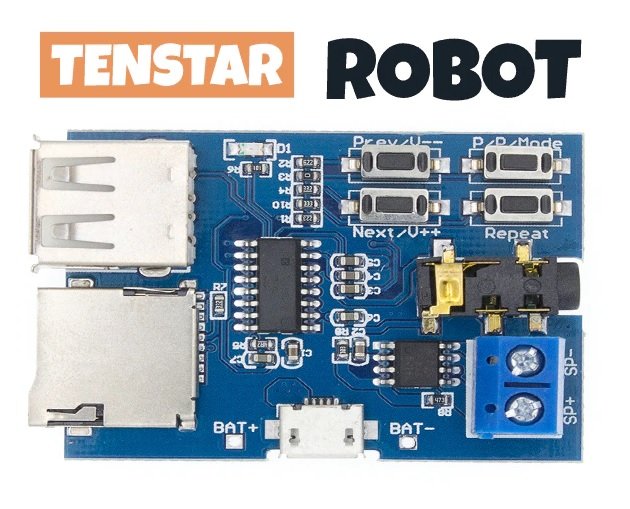

Вид на модуль А1 производства КНР сверху (со стороны деталей).
Рисунок 04Б.

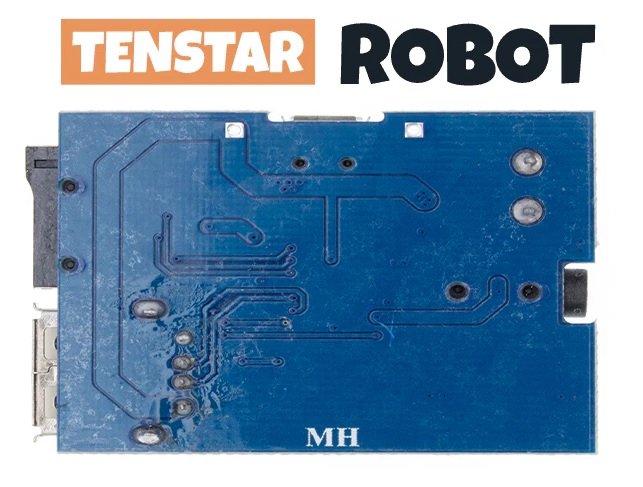

Вид на модуль А1 производства КНР снизу.
Рисунок 05.

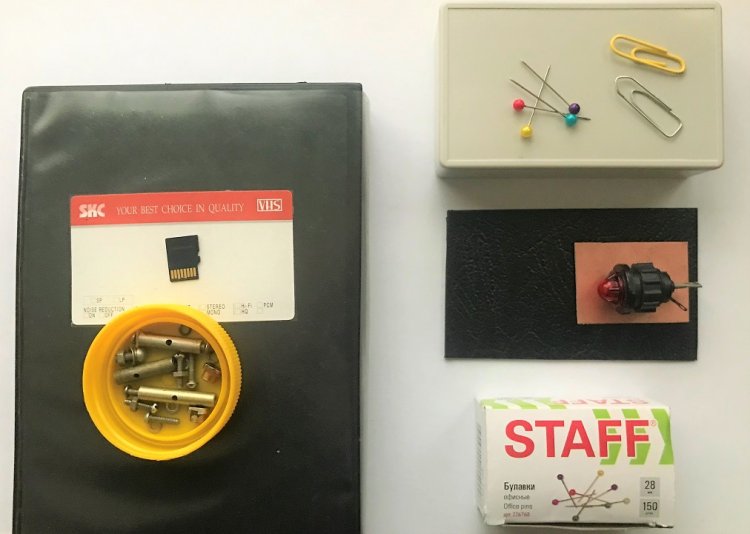

Материалы и детали, использованные для изготовления плеера.
Общую плату-держатель (96 х 56 х 2 мм) можно вырезать из пластикового футляра для видеокассет VHS. При работе используются штангенциркуль и ножницы по металлу.
Рисунок 06.

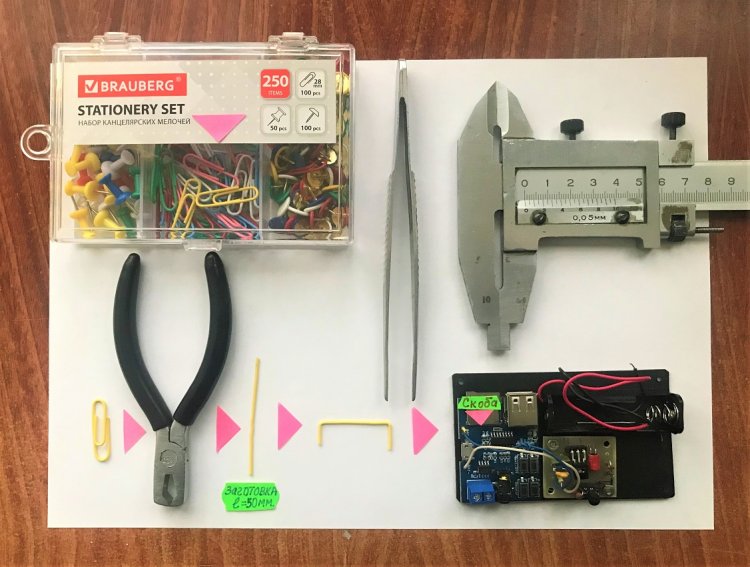

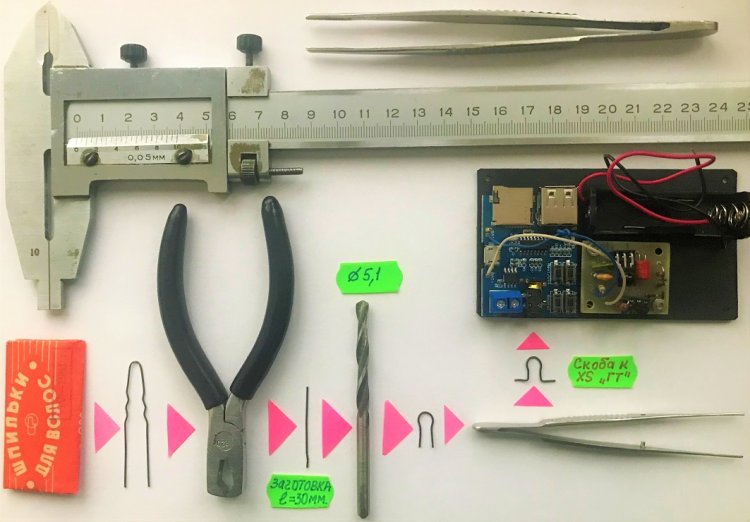

Скоба, притягивающая гнездо для головных телефонов к общей плате – держателю, изготавливается из проволоки диаметром 0,7 мм., например из шпильки для волос. Последовательность действий смотрите по красным стрелкам - треугольникам слева направо. Отрезок проволоки длиной 30 мм формуется на сверле диаметром 5 … 5,1 мм. Его кончики отгибаются пинцетом после установки на общую плату – держатель.
Рисунок 07.
Скоба, притягивающая модуль А1 к общей плате – держателю, изготавливается из цветной канцелярской скрепки диаметром 0,8 мм. Цветная (жёлтая) оболочка скрепки нужна для исключения КЗ на плате модуля А1. Последовательность действий смотрите по красным стрелкам - треугольникам слева направо. Отрезок скрепки длиной 50 мм изгибается пинцетом в форме уширенной буквы «П».
Наиболее ответственным моментом является разметка и сверление 2 отверстий диаметром 1,3 мм (под жёлтую скобу) в модуле А1.
Рисунок 08.

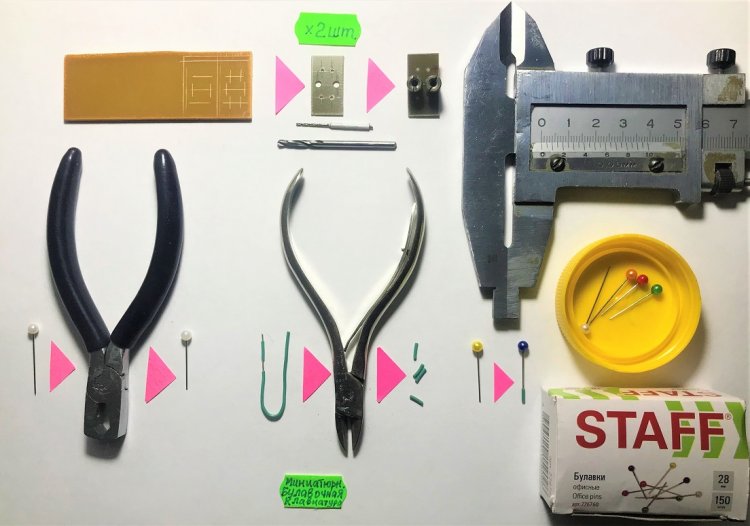

Булавочная клавиатура изготавливается из двух одинаковых стеклотекстолитовых плат размером 22х12х1 мм. Платы соединяются двуми винтами М2,5 и только после этого двухслойный «бутерброд» четырежды сверлится сверлом диаметром 0,8 … 0,9 мм. Отверстия диаметром 0,8 мм предназначены для кнопок – булавок. Размеры между центрами отверстий на этих платах приводятся на рисунке 12.
Булавки использованы длиной 28 мм, диаметром 0,75 мм с цветной пластмассовой головкой диаметром 4 мм (лучшим вариантом был бы диаметр булавочных головок 2,5 … 3,5 мм). Первоначально булавки укорачиваются до 21 … 22 мм. Места перекуса булавок выравниваются от неровностей на мелкозернистой шкурке. После сборки булавочной клавиатуры, на кончики булавок плотно одеваются ПВХ трубочки (длиной 4 … 5 мм), снятые с монтажного одножильного проводника. Это следует сделать, чтобы кнопки – булавки не выпадали из клавиатуры. Визуально проследить последовательность доработки булавок можно слева направо по красным стрелкам - треугольникам (на рисунке 08).

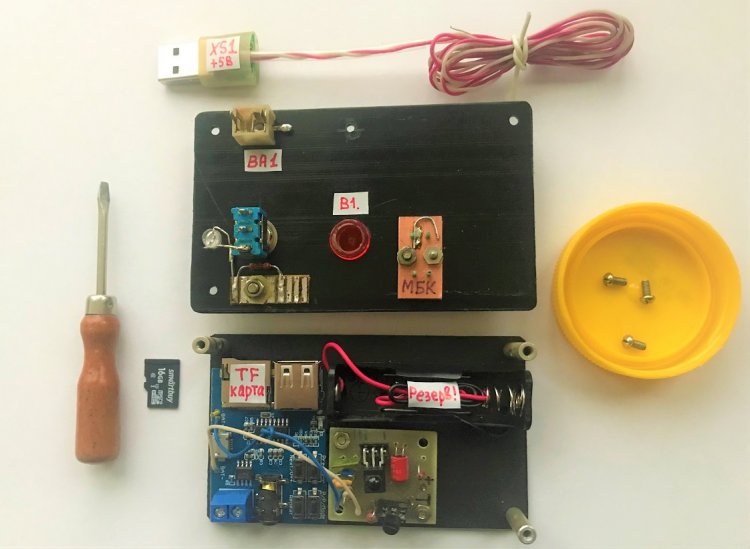

Рисунок 09. Внутренности корпуса ППД.
1). Разъём XP1 кабеля питания сделан на базе адаптера USB тип А (вилка).
2). Для подключения динамика ВА1 используется гнездо (разъём с размыкателем – какой уж был) диаметром 3,5 мм.
3). Одно отверстие на МБК (малогабаритной булавочной клавиатуре) получилось слегка перекошенным и оно «отцентровано» припаиванием кусочка лужёного одножильного проводника.
4). Красный декоративный колпачок под фотодатчик B1 является прозрачным для ИК-излучения. Колпачок можно заменить, например, кусочком оргстекла, вклеенным в чёрный пластик.
5). Элементы HL1 R3 припаиваются к дополнительной плате размерами 24 х 8 х 1,5 мм, разделённой резаком на медные лужёные полоски с шагом 2,5 мм.
6). Отверстие d = 2,5 мм, расположенное над красным колпачком, перенесено в место, равноудалённое от гнезда под динамик ВА1 и от тумблера SA1.
7). Контейнер под элемент типоразмера AA-size является резервным и в ППД не используется (элемент задерживается по пути из Алиэкспресс).
8). Печатная плата ППД хорошо удерживается на общей плате-держателе всего на 2 винтах М2,5 х 8 мм. (Если винты не в дефиците, то можно установить 4 винта).
Рисунок 10.

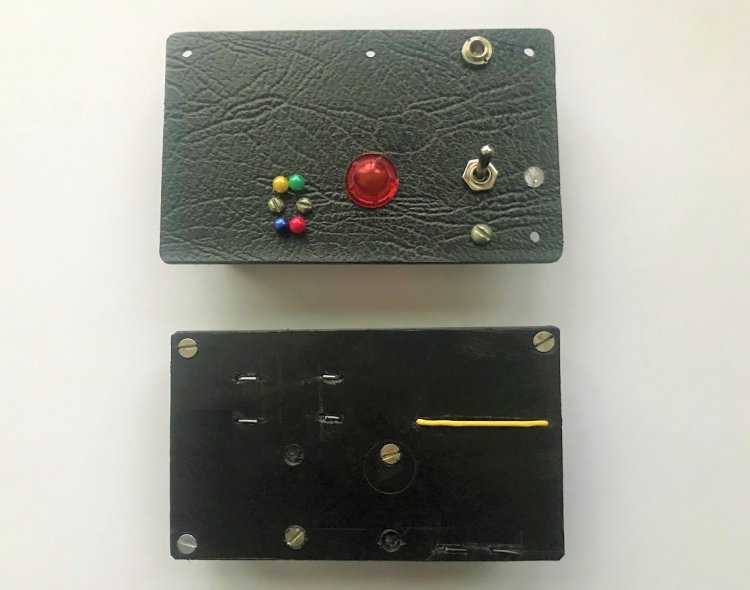

То же самое, что и на рисунке 09, только с обратных сторон. Чтобы не учитывать толщину скоб (из скрепок и шпилек для волос), скобы утоплены в пазы, проделанные на обратной стороне общей платы-держателя. Все винты М2,5 (с той же целью) использованы с потайной головкой и «утоплены» в общую плату-держатель.
Рисунок 11.

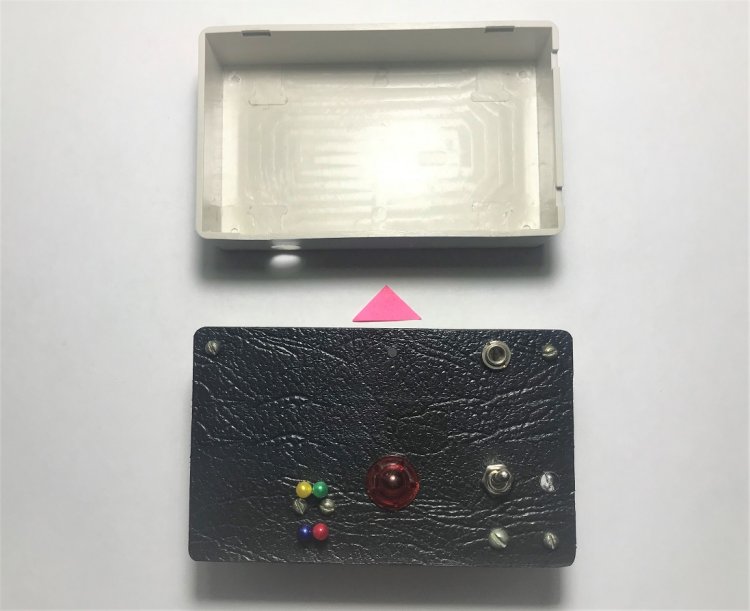

Конструкция, собранная из передней чёрной тиснёной панели и из чёрной общей платы-держателя, вставляется в стандартный белый футляр (100 х 60 х 23,5 мм). Внутри белого футляра стамеской срезаны все (их было 4) цилиндрические крепёжные столбики. Защёлкивающаяся крышка (100 х 60 х 5,5 мм) футляра в ППД не используется и отложена для другой поделки.
Рисунок 12.

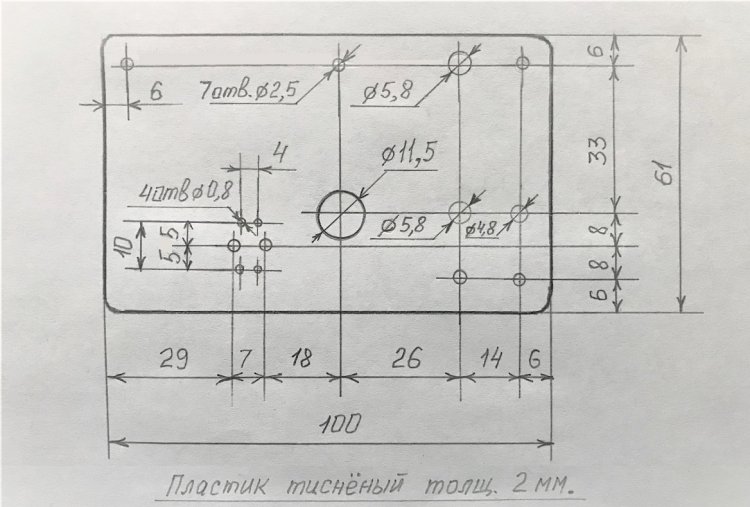

Эскиз передней чёрной панели, выполненной из тиснёного декоративного пластика.
Рисунок 13.

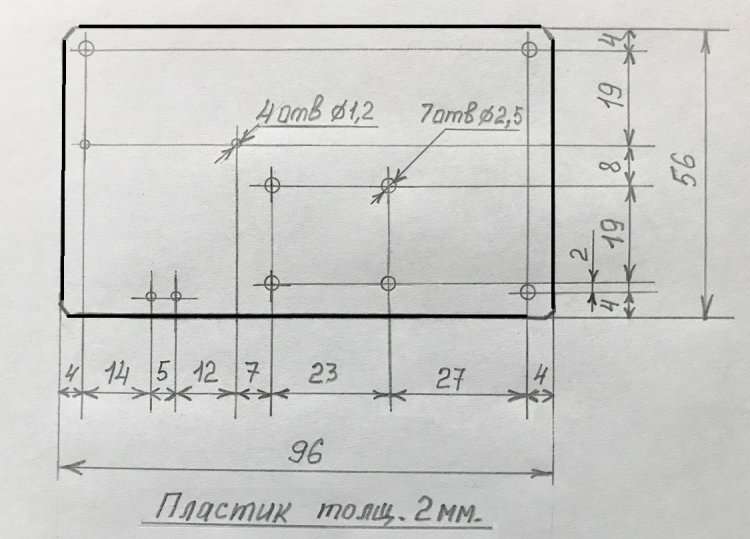

Эскиз чёрной общей платы-держателя, выполненной из одной половинки пластикового футляра для видеокассеты. Вторая половинка футляра не выбрасывается: пригодится для следующей поделки.
Рисунок 14.

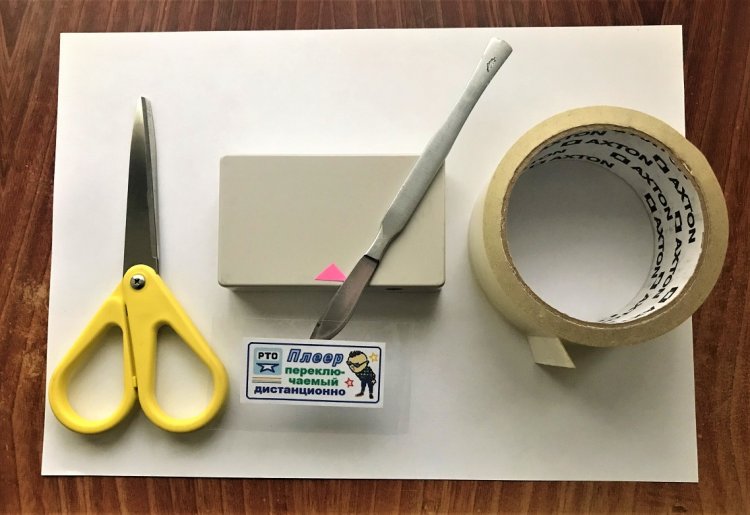

При украшении футляра ППД этикетками (для ровного перенесения этикетки на футляр) «прицеливаться» удобно, приклеив край скотча к скальпелю.
Рисунок 15.

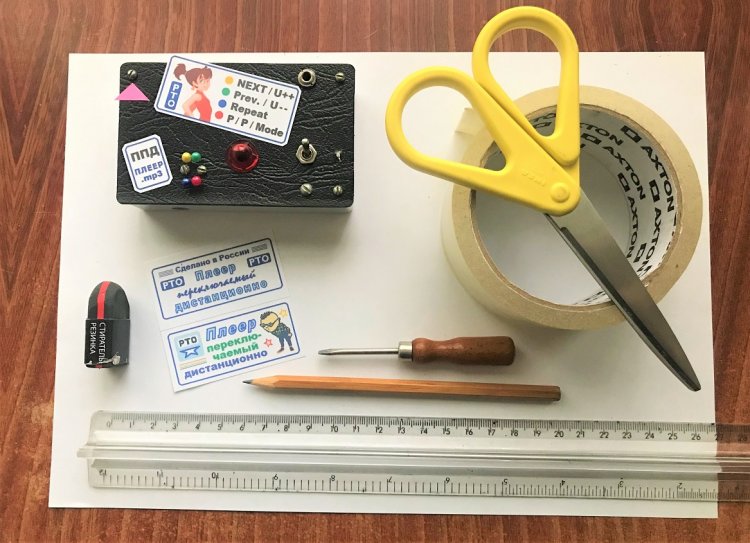

Этикетки для корпуса ППД распечатываются на цветном (лазерном или струйном) принтере. Выбранная этикетка вырезается канцелярскими ножницами, «ламинируется» и одновременно приклеивается к выбранной стороне стенки корпуса липким прозрачным скотчем.
1). Прежде, чем вырезать распечатанные этикетки, рекомендуется линии разреза наметить твёрдым карандашом с использованием линейки или угольника. Рекомендуемая ширина полей припуска -1 мм.
2). Перед ламинированием левый верхний винт М2,5, отмеченный красной стрелкой, нужно временно выкрутить из стойки-бонки. Это позволит закрепить этикетку большим по площади кусочком скотча.
Рисунок 16.

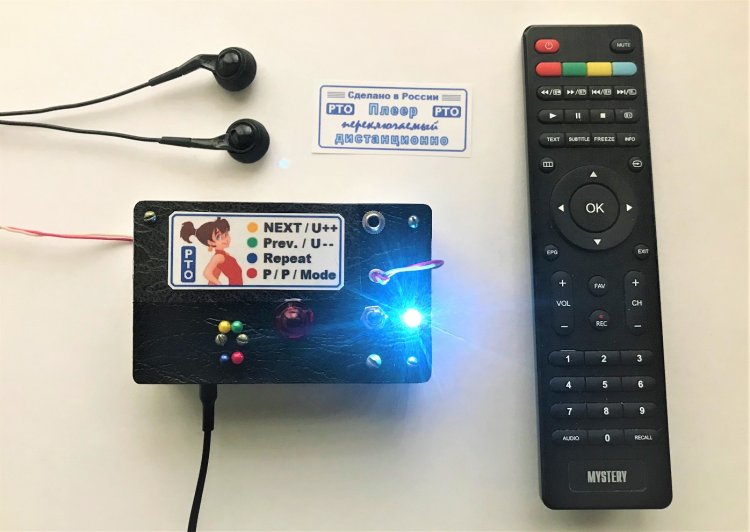

Плеер ППД, работающий на головные стереотелефоны (с импедансом 24 Ома). Цвет светодиодного индикатора HL1 изменяется медленно, плавно переливаясь в другие цветовые оттенки.
Информация не любителям постоянно включённого светодиодного индикатора.
В запароленном файле «PDD_4work» приводится схема, позволяющая включать плеер и без светодиодного индикатора HL1. При этом вместо тумблера MTS102 (SMTS102) на два положения следует использовать тумблер MTS103 (SMTS103) на три положения. Кроме того, в файле «PDD_4work» имеется рекомендация по увеличению помехозащищённости ИК-фотоприёмника B1.
Рисунок 17.
Вид на нижнюю сторону включённого плеера ППД.
Рисунок 18.

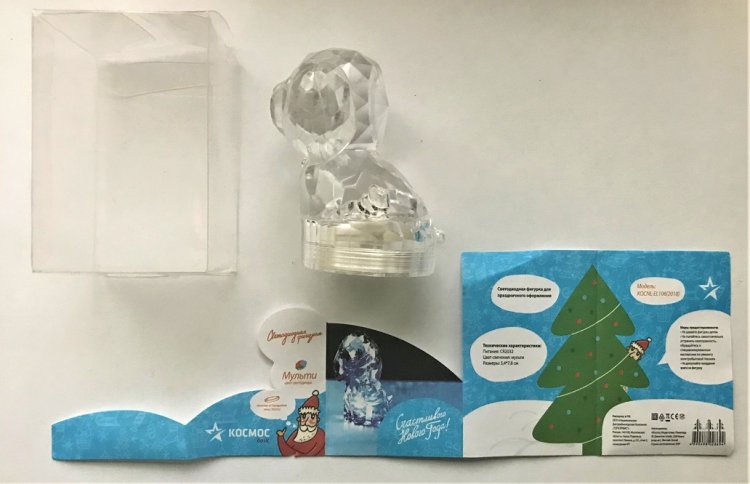

Светодиод HL1 взят от неисправной светодиодной фигурки «Собачка» для праздничного оформления. Фигурка в интернет-магазине «Ирмаг» стоит около 37 рублей. Из них добрая половина приходится на батарею CR2032. Так что светодиодный индикатор – не очень дорогое удовольствие. И яркость хорошая, и потребляемый ток незначительный. В ППД средний ток HL1 установлен 10 мА, хотя даже при токе 2 мА яркость свечения вполне удовлетворительная.
Рисунок 18А.
Все надписи на упаковочных вкладках фигурки «Собачка», но в более крупном, «читабельном» масштабе.
Рисунок 19.

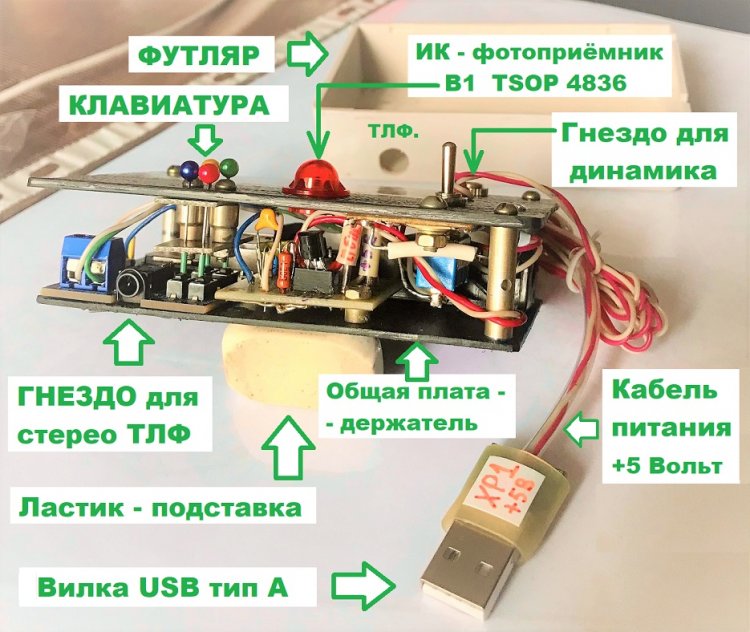

Внутренности и подписанные составные части ППД.
Перевод английских слов, необходимых при работе с ППД:
1). «SD CARD» [ˈes dɪ ˈkɑːd] - SD-КАРТА (TF- карта).
2). «Next» / «Prev.» - следующий / предыдущий трек (команда выполняется кратким нажатием).
3). «MODE» [məʊd] (Режим).
4). «VOL+», «VOL–» - volume [ˈvɒljuːm] – величина (громкости). Команда выполняется длинным (не менее 2 секунд) нажатием.
5). «Play / Pause» [pleɪ / pɔːz] - Играть / Пауза.
6). «Repeat» - режим работы ППД, когда воспроизводится только один постоянно повторяющийся трек.
Включение / выключение ППД
1). Подключаем штекер USB тип А кабеля (см. рисунок 9) ППД к источнику стабилизированного напряжения +5 Вольт (пауэрбанк, ЗУ и т.п.).
2). Включаем питание ППД тумблером SA1 «Вкл». При этом включается светодиод HL1 (цветомузыкальный индикатор).
3). Далее - единственная манипуляция. Следует на 0,3 … 0,5 секунды нажать любую кнопку ИК ПДУ от любой бытовой радиоэлектронной аппаратуры. И через 2-3 секунды ППД автоматически начнёт воспроизведение музыкальных треков. При желании можно вмешаться в автоматическое воспроизведение треков с помощью булавочной клавиатуры.
4). Выключить ППД можно повторным нажатием любой кнопки на ИК ПДУ. После этого цветомузыкальный индикатор HL1 продолжает работу вплоть до выключения тумблером SA1.
Примечание: все разновидности выключения питания для ППД являются корректными (включая вынимание штекера USB из гнезда пауэрбанка или выключение питания пауэрбанка).
Желающим записывать не только музыкальные треки, можно обратиться к интернету. Звуки природы, например, можно скачать на сайте zvukipro.com, открыв страничку «Звуки живого летнего леса скачать и слушать онлайн». Скачанные файлы записывают с компьютера или ноутбука через «Картридер для карт microSD» (TF- карт) на TF-карту. Затем карту вставляют в гнездо «TF» ППД контактами вниз до щелчка.
Основные приёмы работы с ППД приводятся ниже.
Основные приёмы работы с булавочной клавиатурой
Для перехода к следующему / предыдущему музыкальному треку следует кратковременно нажимать кнопку «VOL+» / «VOL–». Таких переходов можно делать много и быстро.
Для многократного воспроизведения только одного трека следует нажать кнопку «Repeat» (она в ППД фиолетового цвета). Это триггерная кнопка, то есть повторное её нажатие вновь включает последовательное воспроизведение всех треков.
Для включения / выключения музыкальных треков можно кратковременно нажимать кнопку «Play / Pause» (соответственно). Эта кнопка в ППД красного цвета.
Для перехода от стереофонического воспроизведения на головные телефоны к монофоническому воспроизведению на внешний динамик, штекер телефонов следует вынуть из гнезда, расположенного на дне футляра.
Информация любителям усовершенствований
1). Цветомузыкальный индикатор можно сделать отключаемым. При этом вместо тумблера SA1 MTS102 (на два положения) следует использовать тумблер MTS103 на три положения. Подробности в файле «PPD_4work». Разгадайте ребус или загадку, и информация будет доступна для вас.
2). Если в распоряжении радиолюбителя имеется литий-ионный аккумулятор, то он вполне может поместиться в резервный контейнер для типоразмера AA-size, уже установленный внутри корпуса ППД.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье ППД. Первая часть гуманитарного блока – четыре загадки радиотехнической тематики.
Загадка №1.
В форме глагола он «приспособляет»
и два устройства он соединяет.
Для гаджетов разных давно он возник,
простейшим девайсам он – переходник.
Может быть, вам в большей степени по душе загадка - шарада. Попробуйте прочитать подсказку:
Загадка - шарада №2.
В самом начале «Адель», но в три буквы.
«Четвёртая – П» - шепчут мне твои губы.
И "Что над жерлом у вулкана?" - скажи,
но букв (из шести) только три запиши.
Третья загадка также является шарадой, но достаточно подробной и в сочетании с предыдущими загадками совсем не трудной.
Загадка - шарада №3.
Сначала «не рай» в пару букв уместите.
И шаг (en francais) по-арабски прочтите.
К четвёрке тех букв вы плав средство добавьте.
В нём букв только пять. «Ка» - в корзину отправьте.
Загадки, построенные с подсказкой – описанием, тоже не представляют особой сложности, хотя и содержат слова, добавленные в текст, пожалуй, лишь для рифмы. В крайнем случае – разгадайте ребус.
Загадка №4.
Он в хлорном железе протравлен бывает.
Железо компьютера так обожает!
Он точно сложнее, чем переходник
и функций добавит, чтоб знающий вник.
Вторая часть гуманитарного блока – ребус ППД №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 20). И ещё одна подсказка: в слове всего 7 букв.
Рисунок 20.
Полный ответ к ребусу ППД №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «PPD_4work». Если ответ окажется правильным, вы получите комплект фотографий и чертежей для изготовления ППД. Также, вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «PPD_4work» можно скачать здесь:
Дополнительная информация
1). Желающим более подробно познакомиться с TF-картой, рекомендуем посетить сайт «Aiseesoft» с размещённой на нём информацией «Узнайте все о том, что такое TF-карта и как ее использовать».
Демонстрацию работы ППД смотрите на видео (45,1 МБ), расположенном в самом начале статьи. Можно также воспользоваться QR-кодом для просмотра на мобильном устройстве:
Примечание
В статье ППД использованы: ребус ППД №1; и 4 авторские загадки: ЗРТ2 №243, ЗРТ2 №244, ЗРТ2 №245А, ЗРТ2 №246 (в том числе две из них загадки-шарады).
